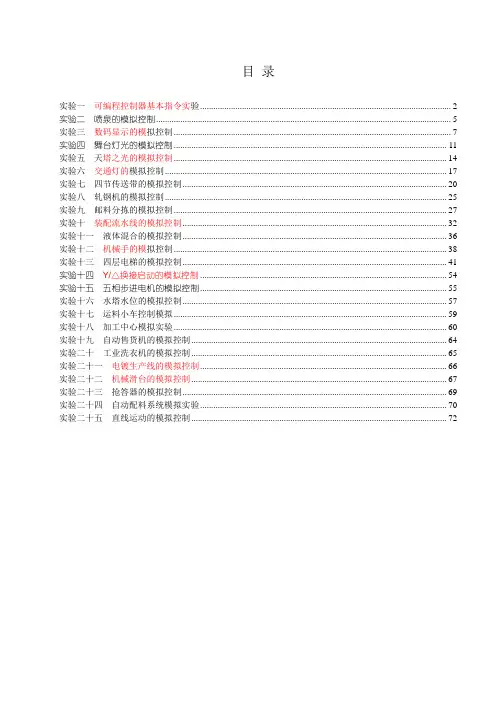

目录实验一可编程控制器基本指令实验 (2)实验二喷泉的模拟控制 (5)实验三数码显示的模拟控制 (7)实验四舞台灯光的模拟控制 (11)实验五天塔之光的模拟控制 (14)实验六交通灯的模拟控制 (17)实验七四节传送带的模拟控制 (20)实验八轧钢机的模拟控制 (25)实验九邮料分拣的模拟控制 (27)实验十装配流水线的模拟控制 (32)实验十一液体混合的模拟控制 (36)实验十二机械手的模拟控制 (38)实验十三四层电梯的模拟控制 (41)实验十四Y/△换接启动的模拟控制 (54)实验十五五相步进电机的模拟控制 (55)实验十六水塔水位的模拟控制 (57)实验十七运料小车控制模拟 (59)实验十八加工中心模拟实验 (60)实验十九自动售货机的模拟控制 (64)实验二十工业洗衣机的模拟控制 (65)实验二十一电镀生产线的模拟控制 (66)实验二十二机械滑台的模拟控制 (67)实验二十三抢答器的模拟控制 (69)实验二十四自动配料系统模拟实验 (70)实验二十五直线运动的模拟控制 (72)实验一可编程控制器基本指令实验一．实验目的熟练掌握可编程控制器的基本指令。
二．实验内容1．线圈驱动指令LD、LDI、OUTLD，取指令。
表示一个与输入母线相连的常开接点指令，即常开接点逻辑运算起始。
LDI，取反指令。
表示一个与输入母线相连的常闭接点指令，即常闭接点逻辑运算起始。
OUT，线圈驱动指令，也叫输出指令。
LD、LDI两条指令的目标元件是X、Y、M、S、T、C，用于将接点接到母线上。
也可以与ANB指令、ORB指令配合使用，在分支起点也可使用。
OUT是驱动线圈的输出指令，它的目标元件是Y、M、S、T、C。
对输入继电器X不能使用。
OUT 指令可以连续使用多次。
LD、LDI是一个程序步指令，这里的一个程序步即是一个字。
OUT是多程序步指令，要视目标元件而定。
OUT指令的目标元件是定时器T和计数器C时，必须设置常数K。
可编程序控制器（PLC）综合实验指导书前言《可编程序控制器原理及应用》课程，是一门实践性很强的技术课程，它要求有较强的编程及操作能力，根据教学要求，我们特编写实验指导书，与理论课程配套使用。
三菱FX2N可编程序控制器的功能比较强大，可分为基本指令、步进梯形指令、应用指令。
学生应该先学习这些指令的有关知识，再经过实验训练掌握PLC 基本编程技能和操作方法，为今后从事自动控制领域的相关工作打下扎实的基础。
SWOPC-FXGP/WIN是和三菱MELSEC-F系列PLC配套的可编程序控制器编程软件包。
是在WINDOWS平台上操作的，用来对PLC进行编程和调试。
FXGP的功能比较多，其基本功能，可以保证实验者进行PLC程序初步开发工作。
本实验指导书根据我们教研室自制的PLC实验装置提供的实验,有多个实验项目，任课老师可根据各专业的教学大纲以及教学计划的安排，选做部分或全部的实验项目。
本实验指导书在编写过程中，得到教研室实验室各位老师的帮助，在此谨致衷心的感谢。
由于水平有限，不足与失误在所难免，将在使用中不断进行补充与修改，更希望得到宝贵意见和建议。
编者实验设备及编程软件介绍一. 实验设备配置1．可编程序控制器（PLC）三菱FX2N—48MR （FX0N—40MR） 1台2．通讯电缆1根3．PLC教学实验装置 1台4．微机 586以上、WIN95或98、ROM-16M 1台5．编程软件包 FXGP/WIN—C 1套6．连接导线若干二．设备介绍1．PLC 三菱（MITSUBISHI）FX2N—48MR该可编程序控制器是由电源+CPU＋输入输出+程序存储器（RAM）的单元型可编程序控制器。
其主机称为基本单元，为主机备有可扩展其输入输出点的“扩展单元（电源+I/O）”和“扩展模块（I/O）”，此外，还可连接扩展设备,用于特殊控制。
图（1）所示是各部的名称。
（图（1）在第4页）2. PLC教学实验系统PLC教学实验系统由实验装置、PLC、微机三部分构成。

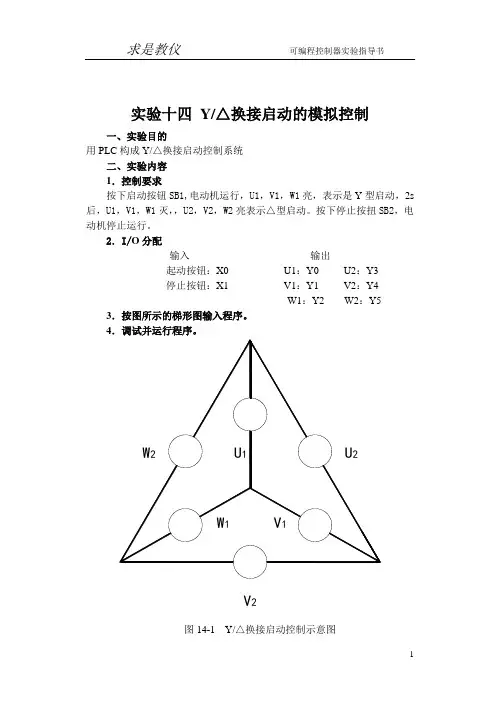

实验十四Y/△换接启动的模拟控制一、实验目的用PLC构成Y/△换接启动控制系统二、实验内容1．控制要求按下启动按钮SB1,电动机运行，U1，V1，W1亮，表示是Y型启动，2s 后，U1，V1，W1灭，，U2，V2，W2亮表示△型启动。
按下停止按扭SB2，电动机停止运行。
2．I/O分配输入输出起动按钮：X0 U1：Y0 U2：Y3停止按钮：X1 V1：Y1 V2：Y4W1：Y2 W2：Y5 3．按图所示的梯形图输入程序。
图14-1 Y/△换接启动控制示意图三、Y/△换接启动控制语句表0 LD X000 6 ANI Y005 12 SP K20 18 OUT Y0041 OR Y000 7 OUT Y000 13 19 OUT Y0052 AND X001 8 OUT Y001 14 LD T0 20 END3 ANI T0 9 OUT Y002 15 OR Y003 214 ANI Y003 10 LD Y000 16 AND X001 225 ANI Y004 11 OUT T0 17 OUT Y003 23四、Y/△换接启动控制梯形图实验十五五相步进电机的模拟控制一、实验目的用PLC构成五相步进电机控制系统二、实验内容1．控制要求按下启动按钮SB1,A相通电（A亮）→B相通电（B亮）→C相通电（C 亮）→D相通电（D亮）→E相通电（E亮）→A→AB→B→BC→C→CD→D→DE →E→EA→A→B……循环下去。
按下停止按扭SB2，所有操作都停止需重新起动。
2．I/O分配输入输出起动按钮：X0 A：Y1 D：Y4停止按钮：X1 B：Y2 E：Y5C：Y33．按图所示的梯形图输入程序。
图15-2 五相步进电机梯形图实验十六三相步进电机的模拟控制一、实验目的用PLC构成三相步进电机控制系统二、实验内容1．控制要求当钮子开关拨到单步时，必须每按一次起动，电机才能旋转一个角度；当钮子开关拨到连续时，按一次起动，电机旋转，直到按停止；当钮子开关拨到三拍时，旋转的角度为3度；当钮子开关拨到六拍时，旋转的角度为1.5度；当钮子开关拨到正转时，旋转按顺时针旋转；当钮子开关拨到反转时，旋转按逆时针旋转；当单步要转到连续，可以通过停止也可以直接转换；(通过编程)当连续要单步连续，可以通过停止也可以直接转换；(通过编程)当三拍要转到六拍，可以通过停止也可以直接转换；(通过编程)当六拍要转到三拍，可以通过停止也可以直接转换；(通过编程)当正转要转到反转，可以通过停止也可以直接转换；(通过编程)当反转要转到正转，可以通过停止也可以直接转换；(通过编程)2．I/O分配输入输出起动：X0 A1,A2,A3：+24V(主机)停止：X1 A2：Y2单步：X6 B2：Y3连续：X7 C2：Y4三拍：X4六拍：X5正转：X2反转：X3三、三相步进电机控制语句表四、三相步进电机控制梯形图图16-2 三相步进电机梯形图图16-2 （续）实验十七水塔水位的模拟控制一、实验目的用PLC构成水塔水位控制系统二、实验内容1．控制要求按下SB4，水池需要进水，灯L2亮；直到按下SB3，水池水位到位，灯L2灭；按SB2，表示水塔水位低需进水，灯L1亮，进行抽水；直到按下SB1，水塔水位到位，灯L1灭，过2秒后，水塔放完水后重复上述过程即可。
PLC实验指导书1. 简介PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的设备。
本实验指导书旨在帮助学生了解PLC的基本原理和实际应用，提供一系列实验指导，帮助学生掌握PLC的使用方法。
2. 实验设备2.1 PLC主机：本实验使用模拟PLC主机。
具体型号为XXX。
2.2 输入模块：用于接收外部传感器的信号并输入给PLC主机。
具体型号为XXX。
2.3 输出模块：用于控制外部执行机构，如电动阀门、电机等。
具体型号为XXX。
3. 实验一：PLC基本控制原理3.1 实验目的：通过本实验，学生将了解PLC的基本控制原理，理解PLC工作的流程和信号的输入与输出。
3.2 实验内容：3.2.1 搭建实验电路：将PLC主机、输入模块和输出模块按照指导书上的电路图连接起来。
3.2.2 编写控制程序：使用PLC编程软件，编写一个简单的控制程序，使得当一个开关被按下时，某个输出模块输出高电平。
3.2.3 上载程序到PLC主机：将编写好的控制程序上载到PLC主机中，使其开始运行。
3.2.4 运行实验：按下开关，观察输出模块是否正常工作。
4. 实验二：PLC在自动化流水线中的应用4.1 实验目的：通过本实验，学生将了解PLC在自动化流水线中的应用，学会使用PLC进行自动化生产控制。
4.2 实验内容：4.2.1 搭建实验电路：按照指导书上的电路图，搭建一个模拟的自动化流水线系统，包括传送带、气缸等。
4.2.2 编写控制程序：使用PLC编程软件，编写一个控制程序，使得流水线能够按照一定的节奏，自动将产品输送到下一个工位。
4.2.3 上载程序到PLC主机：将编写好的控制程序上载到PLC主机中，使其开始运行。
4.2.4 运行实验：观察流水线系统是否按照预期工作，产品是否能够顺利地传送到下一个工位。
5. 实验三：PLC在温度控制系统中的应用5.1 实验目的：通过本实验，学生将了解PLC在温度控制系统中的应用，学会使用PLC进行温度的测量和控制。
三菱PLC(温度PID)实验指导书主讲:雷老师湖北祥辉电气自动化培训中心温度PID控制实验一、实验目的熟悉使用三菱FX系列的PID控制，通过对实例的模拟，熟练地掌握PLC控制的流程和程序调试。
二、实验设备1.THPLC-D型（挂箱式）实验装置一台2.FM-26温度控制挂箱一个（包含Pt100热电偶一个）3.计算机一台(或与FX0N系列PLC相配套的手持编程器一个)4.PC/PLC编程数据线一根5.实验导线若干三、接线“Pt100输入”接电热偶（注意补偿端的连线）；“加热指示”和“冷却风扇”接PLC 主机24V电源；“控制输入”接模拟量模块（FXon-3A）的IOUT和COM；“信号输出”接模拟量模块（FXon-3A）的VIN1和COM1。
四、实验原理(1)本实验说明本实验为温度PID控制的演示实验。
其中，系统中的Pt100为热电偶,用来监测受热体的温度，并将采集到的温度信号送入变送器，再由变送器输出单极性模拟电压信号，到模拟量模块，经内部运算处理后，输出模拟量电流信号到调压模块输入端，调压模块根据输入电流的大小，改变输出电压的大小，并送至加热器。
欲使受热体维持一定的温度，则需一风扇不断给其降温。
这就需要同时有一加热器以不同加热量给受热体加热，这样才能保证受热体温度恒定。
本系统的给定值（目标值）是受热体温度为50℃时的值，可以预先设定后直接输入到回路中；过程变量由在受热体中的Pt100测量并经温度变送器给出，为单极性电压模拟量；输出值是送至加热器的电压，其允许变化范围为最大值的0%至100%。
(2)理解FXon系列的PID功能指令FXon系列的PID回路运算指令的功能指令编号为FNC88,源操作数[S1],[S2],[S3]和目标操作数均为D，16位运算占9个程序步，[S1],[S2]分别用来存放给定值SV和当前测量到的反馈值PV,[S3]--[S3]+6用来存放控制参数的值,运算结果MV存放在[D]中。
（（（（PLC技术实验指导书Xx 实践中心电子教研室2010 年9 月1 日实验要求1、实验前必须充分预习，完成指定的预习任务。
预习要求如下：1)认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的估算。
2)完成各实验“预习要求”中指定的内容。
3)熟悉实验任务。
4)复习实验中所用仪器的使用方法及注意事项。
2、使用仪器和实验箱前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。
3、实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没有把握应经指导教师审查同意后再接通电源。
4 、实验时应注意观察，若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味) 应立即关断电源，保持现场，报告指导教师。
找出原因、排除故障，经指导教师同意再继续实验。
5、实验过程中需要改接线时，应关断电源后才能拆、接线。
6、实验过程中应仔细观察实验现象，认真记录实验结果所记录的实验结果经指导教师审阅签字后再拆除实验线路。
7、实验后每个同学必须按要求独立完成实验报告。
前言《PLC技术》课程，是一门实践性很强的技术课程，它要求有较强的编程及操作能力。
对巩固和加深课堂教学内容，提高学生实际工作技能，培养科学作风，为学习后续课程和从事社会实践工作奠定基础具有重要作用。
为提高学生实际动手操作能力，实验中心购置新型的 PLC控制技术实验台，并编写了这本相应的实验指导书。
学生经过实验训练，应能对所选 PLC机型相关的编程软件熟练使用；应掌握 PLC输入 / 输出端子与控制对象的连接方式，以及PLC与外接电源的连接方式；应学会PLC控制程序的调试、监控方法。
通过实验训练，掌握PLC的基本编程技能和操作方法，为今后从事自动控制领域的相关工作打下扎实的基础。
本实验指导书适用于日本三菱PLC的 FX1N或 FX2N机型 , 编程软件为 FXGP-WIN。
本实验指导书在编写过程中，闽南理工学院实践中心主任李梅审阅并提出宝贵意见，同时得到电子教研室林建华等老师的关心与帮助，在此谨致衷心地感谢。
NST-2301工业自动化综合控制实验装置（PLC）实验指导书一目录1实验模块 (3)2编程电缆 (3)3编程器的使用 (4)实验1电机单向全电压启动 (20)实验 2 电机正反转控制 (21)实验3电机Y-△降压启动 (22)实验4电机单向全电压启动 (23)实验5电机正反转控制 (23)实验6电机Y-△降压启动 (23)实验7抢答器实验 (24)实验8优先级判别实验 (24)实验9数值运算 (25)实验10闪烁灯光控制 (25)实验11发射灯光控制 (25)实验12流水灯光控制 (26)实验13红绿灯手动控制 (26)实验14红绿灯自动控制 (26)实验15红绿灯开闭时间可调控制 (27)实验16水池水位自动控制 (27)实验17水塔水位自动控制 (27)实验18自诊断水池水位自动控制 (28)实验19成型机半自动控制 (28)实验20成型机全自动控制 (29)实验21带计数成型机自动控制 (29)实验22轧钢机半自动控制 (30)实验23轧钢机全自动控制 (30)实验24带计数轧钢机自动控制 (31)实验25二种液体混合控制 (31)实验26三种液体混合控制 (32)实验27三种液体自动加热混合控制 (32)实验28自动装车控制 (33)实验29自动送料装车控制 (33)实验30带计数自动送料装车控制 (34)实验31邮件分捡控制 (34)实验32机械手控制系统 (36)实验33半自动皮带运输机 (36)实验34全自动皮带运输机 (37)实验35四层电梯控制 (37)实验36步进电机控制 (39)一硬件介绍NST-2301工业自动化综合控制实验装置，具有漏电保护装置和过流保护装置，提供了2组交流380V电源输出（1组采用插头输出，1组采用接线端子输出），2组交流220V 电源输出（1组采用插头输出，1组采用接线端子输出），2组直流24V电源输出，1组5V 可调直流电源输出，直流电源均有数字电表显示数值。

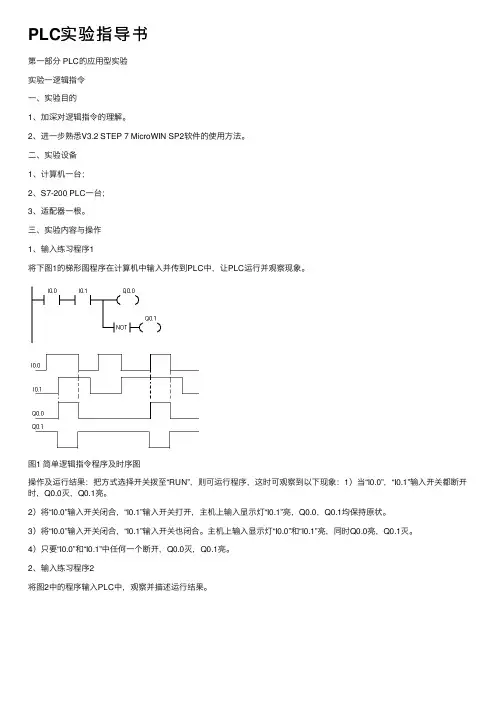

PLC实验指导书第⼀部分 PLC的应⽤型实验实验⼀逻辑指令⼀、实验⽬的1、加深对逻辑指令的理解。
2、进⼀步熟悉V3.2 STEP 7 MicroWIN SP2软件的使⽤⽅法。
⼆、实验设备1、计算机⼀台；2、S7-200 PLC⼀台；3、适配器⼀根。
三、实验内容与操作1、输⼊练习程序1将下图1的梯形图程序在计算机中输⼊并传到PLC中，让PLC运⾏并观察现象。
图1 简单逻辑指令程序及时序图操作及运⾏结果：把⽅式选择开关拨⾄“RUN”，则可运⾏程序，这时可观察到以下现象：1）当“I0.0”，“I0.1”输⼊开关都断开时，Q0.0灭，Q0.1亮。
2）将“I0.0”输⼊开关闭合，“I0.1”输⼊开关打开，主机上输⼊显⽰灯“I0.1”亮，Q0.0，Q0.1均保持原状。
3）将“I0.0”输⼊开关闭合，“I0.1”输⼊开关也闭合。
主机上输⼊显⽰灯“I0.0”和“I0.1”亮，同时Q0.0亮，Q0.1灭。
4）只要“I0.0”和“I0.1”中任何⼀个断开，Q0.0灭，Q0.1亮。
2、输⼊练习程序2将图2中的程序输⼊PLC中，观察并描述运⾏结果。
图2 块逻辑指令程序3、编制并运⾏程序按图3所⽰的时序要求，编制程序并运⾏程序，将观察的结果记录下来。
图3 时序图实验⼆定时器指令⼀、实验⽬的1、熟悉定时指令。
2、掌握定时指令的基本应⽤。
⼆、实验设备1、计算机⼀台。
2、S7-200 PLC⼀台3、适配器⼀根4、螺丝⼑⼏个、连接导线若⼲三、实验内容与操作1、输⼊程序将下图4的梯形图程序输⼊PLC中，观察并记录运⾏结果。
图4 定时器指令学习程序2、定时器指令的应⽤（1）任务1）利⽤TON指令编程，产⽣连续⽅波信号输出，其周期设为3s，占空间⽐2：1。
2）设某⼯件加⼯过程分为四道⼯序完成，共需30s，其时序要求如图5所⽰。
I0.1为运⾏控制开关，I0.1=ON时，启动和运⾏；I0.1=OFF时停机。
⽽且每次启动均从第⼀道⼯序开始。
