定时器和计数器是数字逻辑电路中常见的功能模块，用于时间测量和事件计数。
以下是一个可能的定时器计数器的定时实验设计方案：
实验名称：定时器计数器的定时实验
实验目的：
1. 了解定时器和计数器在数字电路中的应用；
2. 学习定时器的工作原理和使用方法；
3. 掌握计数器的功能及其在事件计数中的应用。
实验内容：
1. 定时器实验：
-设计一个简单的定时器电路，利用集成电路或开发板上的定时器模块，实现不同时间间隔的脉冲输出。
-调节定时器参数，观察输出信号的频率和占空比的变化。
2. 计数器实验：
-将定时器的输出信号连接到计数器输入端，通过计数器实现对脉冲数量的计数。
-设置计数器的初始值和计数方式，观察计数器的计数过程及计数结果。
实验器材与设备：
1. 集成电路或开发板上的定时器和计数器模块
2. 连接线、电源等实验器材
3. 示波器或数码多用表等测试仪器
4. 相关的实验软件和工具
实验注意事项：
1. 理解定时器和计数器的工作原理，正确连接和设置实验电路。
2. 注意电路连接的准确性，确保信号传输正常。
3. 在实验过程中注意观察输出信号波形和计数结果，及时调整参数以获取所需实验数据。
预期结果：
通过该实验，学生可以深入了解定时器和计数器在数字电路中的应用，掌握定时器的工作原理和调节方法，以及理解计数器在事件计数中的作用。
学生将能够实际操作定时器计数器模块，设计并搭建相应的实验电路，观察实验结果并进行数据分析。
这样的定时器计数器的定时实验设计旨在帮助学生加深对数字逻辑电路中定时和计数功能的理解，培养其实验操作能力和问题解决能力。
定时器计数器实验报告
《定时器计数器实验报告》
实验目的：通过定时器计数器实验，掌握定时器的基本原理和使用方法，以及
探究定时器在电子设备中的应用。
实验材料：定时器计数器、电源供应器、示波器、电阻、电容等元器件。
实验步骤：
1. 搭建电路：按照实验指导书上的电路图，搭建定时器计数器的电路。
2. 接通电源：将电路接通电源，并调节电源供应器的输出电压和电流。
3. 调节参数：通过调节电阻、电容等元器件的数值，调节定时器计数器的工作
频率和工作周期。
4. 测量波形：使用示波器测量定时器计数器输出的波形，观察波形的频率、占
空比等参数。
5. 实验记录：记录实验过程中的关键参数和观察结果，包括电路连接方式、元
器件数值、波形频率和占空比等。
实验结果：
经过实验观察和记录，我们得出了定时器计数器在不同参数设置下的工作波形，包括方波、脉冲波等。
通过调节电阻、电容等元器件的数值，我们成功改变了
定时器计数器的工作频率和工作周期，并且得到了不同频率和占空比的波形。
实验总结：
通过本次实验，我们深入了解了定时器计数器的工作原理和使用方法，掌握了
定时器在电子设备中的应用。
定时器计数器是一种非常重要的电子元器件，广
泛应用于各种电子设备中，如计时器、脉冲发生器、频率分频器等。
掌握了定
时器计数器的基本原理和使用方法，对我们今后的电子工程实践和研究具有重要意义。
在今后的学习和工作中，我们将继续深入研究和应用定时器计数器，不断提高自己的电子技术水平，为电子设备的设计和应用做出更大的贡献。

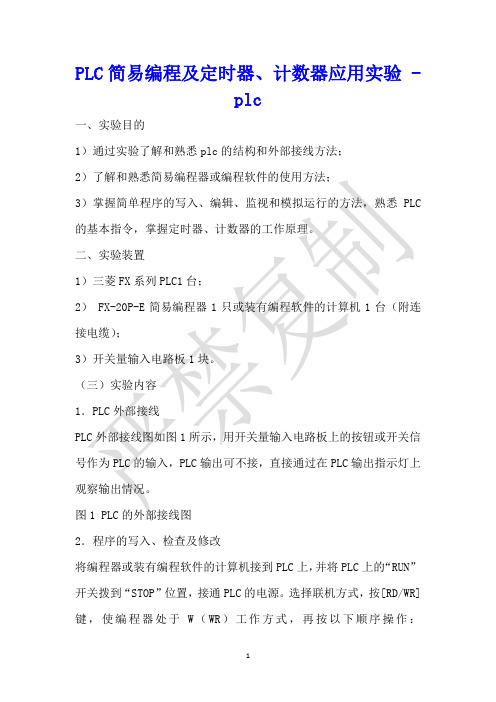

PLC简易编程及定时器、计数器应用实验 -plc一、实验目的1）通过实验了解和熟悉plc的结构和外部接线方法；2）了解和熟悉简易编程器或编程软件的使用方法；3）掌握简单程序的写入、编辑、监视和模拟运行的方法，熟悉PLC 的基本指令，掌握定时器、计数器的工作原理。
二、实验装置1）三菱FX系列PLC1台；2） FX-20P-E简易编程器1只或装有编程软件的计算机1台（附连接电缆）；3）开关量输入电路板1块。
（三）实验内容1．PLC外部接线PLC外部接线图如图1所示，用开关量输入电路板上的按钮或开关信号作为PLC的输入，PLC输出可不接，直接通过在PLC输出指示灯上观察输出情况。
图1 PLC的外部接线图2．程序的写入、检查及修改将编程器或装有编程软件的计算机接到PLC上，并将PLC上的“RUN”开关拨到“STOP”位置，接通PLC的电源。
选择联机方式，按[RD/WR]键，使编程器处于W（WR）工作方式，再按以下顺序操作：[NOP]-[A]-[GO]-[GO]，将PLC用户程序存储器中的内容全部清除。
同样，也可按编程软件的操作方法将用户程序清除。
用编程器或计算机写入图2（a）对应的梯形图或指令表程序，写入后从第0步开始逐条检查程序；如发现错误，显示出错误指令后再写入正确的指令。
图2 简单PLC程序梯形图3．模拟运行程序写入的程序经检查无错误后，断开实验板上的全部输入开关，将“RUN”开关拨到RUN位置，写入的程序开始运行，同时“RUN”的LED灯亮。
按照表1所示操作X0-X2对应的钮子开关，通过PLC上的LED观察Y0和Y1的状态，并填入表中。
表中的脉冲波形表示开关接通后马上断开（模拟按钮的操作），0、1分别表示开关断开和接通。
表1 信号状态表3．指令的读出、删除、插入和修改将“RUN”开关拨到“STOP”位置，将图2（a）对应的梯形图程序改为图2（b）对应的梯形图程序，按下述步骤进行操作：（1）删除指令AND X2和OUT Y1。

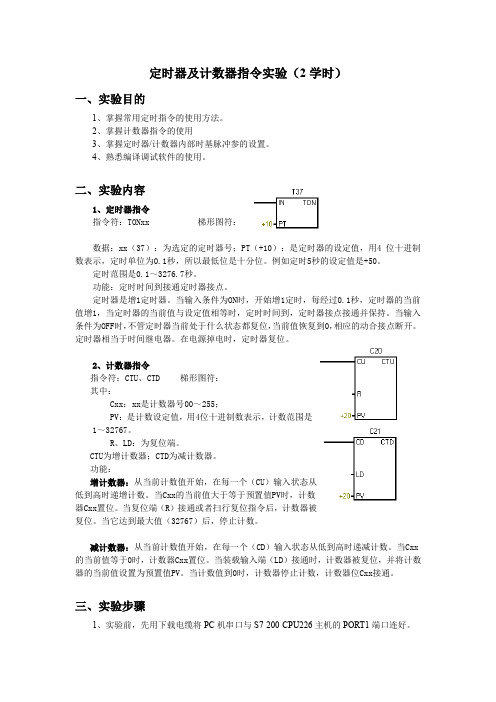

定时器及计数器指令实验（2学时）一、实验目的1、掌握常用定时指令的使用方法。
2、掌握计数器指令的使用3、掌握定时器/计数器内部时基脉冲参的设置。
4、熟悉编译调试软件的使用。
二、实验内容1、定时器指令指令符：TONxx 梯形图符：数据：xx（37）：为选定的定时器号；PT（+10）：是定时器的设定值，用4 位十进制数表示，定时单位为0.1秒，所以最低位是十分位。
例如定时5秒的设定值是+50。
定时范围是0.1～3276.7秒。
功能：定时时间到接通定时器接点。
定时器是增1定时器。
当输入条件为ON时，开始增1定时，每经过0.1秒，定时器的当前值增1，当定时器的当前值与设定值相等时，定时时间到，定时器接点接通并保持。
当输入条件为OFF时，不管定时器当前处于什么状态都复位，当前值恢复到0，相应的动合接点断开。
定时器相当于时间继电器。
在电源掉电时，定时器复位。
2、计数器指令指令符：CTU、CTD 梯形图符：其中：Cxx：xx是计数器号00～255；PV：是计数设定值，用4位十进制数表示，计数范围是1～32767。
R、LD：为复位端。
CTU为增计数器；CTD为减计数器。
功能：增计数器：从当前计数值开始，在每一个（CU）输入状态从低到高时递增计数。
当Cxx的当前值大于等于预置值PV时，计数器Cxx置位。
当复位端（R）接通或者扫行复位指令后，计数器被复位。
当它达到最大值（32767）后，停止计数。
减计数器：从当前计数值开始，在每一个（CD）输入状态从低到高时递减计数。
当Cxx 的当前值等于0时，计数器Cxx置位。
当装载输入端（LD）接通时，计数器被复位，并将计数器的当前值设置为预置值PV。
当计数值到0时，计数器停止计数，计数器位Cxx接通。
三、实验步骤1、实验前，先用下载电缆将PC机串口与S7-200-CPU226主机的PORT1端口连好。
2、进入编译调试环境，用指令符或梯形图输入下列练习程序。
3、根据程序，进行相应的连线。
基于三菱FX2N PLC实验指导书罗慧芳常州工学院目录实验一可编程控制器的基本指令编程练习 (3)实验二 LED数码显示控制 (7)实验三天塔之光模拟控制 (12)实验四步进电机运动控制（实物） (15)实验五直线运动控制系统（实物） (17)实验六运料小车控制模拟 (24)实验七十字路口交通灯控制 (30)实验八十字路口交通灯控制（带倒计时显示） (33)实验九三层电梯控制系统的模拟 (39)实验十四层电梯控制系统的模拟 (47)实验十一五层电梯控制系统的模拟 (49)实验十二三相鼠笼式异步电动机点动控制和自锁控制（实物） (51)实验十三三相鼠笼式异步电动机联锁正反转控制（实物） (53)实验十四三相鼠笼式异步电动机带延时正反转控制（实物） (55)实验十五三相鼠笼式异步电动机星/三角换接起动控制（实物） (57)实验十六水塔水位控制模拟 (59)实验十七装配流水线的模拟控制 (61)实验十八液体混合装置控制的模拟 (64)实验十九机械手动作的模拟 (67)实验二十四节传送带的模拟 (70)实验二十一自动配料系统控制的模拟 (74)实验二十二轧钢机控制系统模拟 (77)实验二十三邮件分拣系统模拟 (80)实验二十四自动售货机的模拟控制 (84)实验二十五加工中心的模拟控制 (89)实验一可编程控制器的基本指令编程练习(一) 与或非逻辑功能实验在基本指令的编程练习实验区完成本实验一、实验目的1.熟悉PLC装置，FX系列可编程控制器的外部接线方法2.了解编程软件GX Developer的编程环境，软件的使用方法。
3.掌握与、或、非逻辑功能的编程方法二、实验说明首先应根据参考程序判断Y01、Y02，Y03的输出状态，在拨动输入开关X00、X01、X02，X03，观察输出指示灯Y01、Y02，Y03与X00、X01、X02、X03，之间是否符合与、或、非逻辑的逻辑关系。
三、实验面板图图中的接线孔通过防转座插锁紧线与PLC的主机相输入输出插孔相接。
定时器计数器实验报告定时器计数器实验报告引言：定时器计数器是一种常用的电子元件，它可以在电路中起到计时和计数的作用。
在本次实验中，我们将探索定时器计数器的基本原理和应用，并通过实际操作来验证其性能和功能。
一、实验目的本次实验的目的是熟悉定时器计数器的工作原理，掌握其使用方法，并通过实验验证其性能和功能。
二、实验器材和原理1. 实验器材：- 定时器计数器模块- 电源- 示波器- 连接线- 电阻、电容等元件2. 实验原理：定时器计数器是一种能够产生精确时间间隔的电子元件。
它通常由一个时钟信号源和一个计数器组成。
时钟信号源提供固定频率的脉冲信号，计数器根据时钟信号的输入进行计数，并在达到设定值时触发相应的操作。
三、实验步骤1. 连接电路：将定时器计数器模块与电源和示波器连接起来，确保电路连接正确。
2. 设置参数：根据实验要求，设置定时器计数器的工作频率、计数范围等参数。
这些参数可以通过调节电阻、电容等元件来实现。
3. 运行实验：启动电源，观察示波器上的波形变化。
根据设定的参数，定时器计数器将在一定时间间隔内产生脉冲信号，并在达到计数值时触发相应的操作。
4. 数据记录和分析：记录实验过程中的数据和观察结果，并进行分析。
比较实验结果与理论预期的差异，找出可能的原因并提出改进措施。
四、实验结果与讨论通过实验，我们观察到定时器计数器在不同参数设定下的工作情况。
根据实验数据和观察结果，我们可以得出以下结论：1. 定时器计数器的工作频率与输入时钟信号的频率有关。
当时钟信号频率较高时，定时器计数器的计数速度也会相应增加。
2. 定时器计数器的计数范围决定了其能够计数的最大值。
当计数器达到设定的计数范围时，将触发相应的操作。
3. 定时器计数器可以应用于各种计时和计数的场合，如脉冲计数、频率测量等。
通过调节参数，可以实现不同的功能。
根据实验结果，我们可以进一步探索定时器计数器的应用领域和优化方法，提高其性能和功能。
五、实验总结通过本次实验，我们深入了解了定时器计数器的原理和应用。
实验二定时器、计数器实验一、目的要求1、了解和熟悉编程软件的使用方法。
2、了解写入和编辑用户程序的方法。
3、掌握定时器、计数器的使用。
二、实验设备台达可编程序控制器一台；PLC实验箱一台；装有WPL编程软件和开发软件的计算机一台；编程连接电缆一根。
三、实验内容1、实验原理定时器相当于继电器电路中的时间继电器，可在程序中作延时控制。
可编程控制器中的定时器是根据时钟脉冲累积计时的，时钟脉冲有1ms、10ms、100ms等不同规格。
（定时器的工作过程实际上是对时钟脉冲计数）因工作需要，定时器除了占有自己编号的存储器位外，还占有一个设定值寄存器（字），一个当前值寄存器（字）。
设定值寄存器（字）存储编程时赋值的计时时间设定值。
当前值寄存器记录计时当前值。
这些寄存器为16位二进制存储器。
其最大值乘以定时器的计时单位值即是定时器的最大计时范围值。
定时器满足计时条件开始计时，当前值寄存器则开始计数，当当前值与设定值相等时定时器动作，常开触点接通，常闭触点断开，并通过程序作用于控制对象，达到时间控制的目的。
TMR为十六位定时器，当该指令执行时，其所指定的定时器线圈受电，定时器开始计时，当到达所指定的定时值（计时值≥设定值），其接点动作如下：CNT为十六位计数器，当该指令由Off→On执行，表示所指定的计数器线圈由失电→受电，则该计数器计数值加1，当计数到达所指定的定数值（计数值= 设定值），其接点动作如下：??当计数到达之后，若再有计数脉冲输入，其接点及计数值均保持不变，若要重新计数或作清除的动作，请利用RST指令。
编程使PLC输出Y0输出3秒的脉冲，PLC输入1对脉冲计数，计数值为10时，PLC输出Y1输出为1，第11个脉冲清零。
OUTPUT00OUTPUT012、示范梯形图3、接线方法：INPUT 00接PO1INPUT 01接PO2OUTPUT 01 接输出显示LED灯FL1四、实验步骤1、按实验要求对PLC编程，或运行PLC程序DVP2；2、下载实验程序，成功完成后，使PLC处于运行状态，RUN指示灯亮；3、按下PO1十次观察输出变化，LED灯亮；此时按下PO2,LED灯灭。

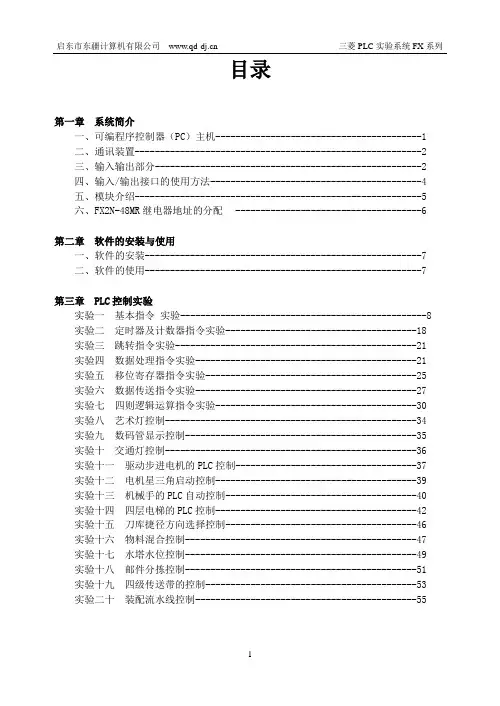

目录第一章系统简介一、可编程序控制器（PC）主机-----------------------------------------1二、通讯装置---------------------------------------------------------2三、输入输出部分-----------------------------------------------------2四、输入/输出接口的使用方法------------------------------------------4五、模块介绍---------------------------------------------------------5六、FX2N-48MR继电器地址的分配-------------------------------------6第二章软件的安装与使用一、软件的安装-------------------------------------------------------7二、软件的使用-------------------------------------------------------7第三章PLC控制实验实验一基本指令实验-------------------------------------------------8 实验二定时器及计数器指令实验--------------------------------------18 实验三跳转指令实验------------------------------------------------21 实验四数据处理指令实验--------------------------------------------21 实验五移位寄存器指令实验------------------------------------------25 实验六数据传送指令实验--------------------------------------------27 实验七四则逻辑运算指令实验----------------------------------------30 实验八艺术灯控制--------------------------------------------------34 实验九数码管显示控制----------------------------------------------35 实验十交通灯控制--------------------------------------------------36 实验十一驱动步进电机的PLC控制------------------------------------37 实验十二电机星三角启动控制----------------------------------------39 实验十三机械手的PLC自动控制--------------------------------------40 实验十四四层电梯的PLC控制----------------------------------------42 实验十五刀库捷径方向选择控制--------------------------------------46 实验十六物料混合控制----------------------------------------------47 实验十七水塔水位控制----------------------------------------------49 实验十八邮件分拣控制----------------------------------------------51 实验十九四级传送带的控制------------------------------------------53 实验二十装配流水线控制--------------------------------------------55第一章系统简介三菱FX系列PLC是三菱电机公司FA产品中重要的产品线。

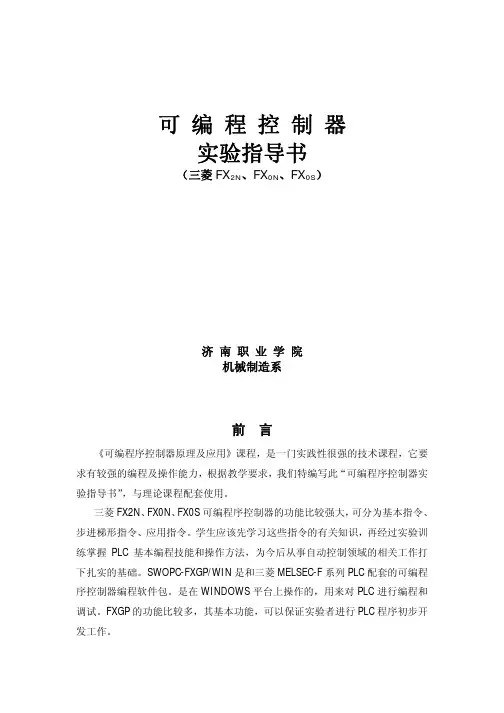

可编程控制器实验指导书（三菱FX2N、FX0N、FX0S）济南职业学院机械制造系前言《可编程序控制器原理及应用》课程，是一门实践性很强的技术课程，它要求有较强的编程及操作能力，根据教学要求，我们特编写此“可编程序控制器实验指导书”，与理论课程配套使用。
三菱FX2N、FX0N、FX0S可编程序控制器的功能比较强大，可分为基本指令、步进梯形指令、应用指令。
学生应该先学习这些指令的有关知识，再经过实验训练掌握PLC基本编程技能和操作方法，为今后从事自动控制领域的相关工作打下扎实的基础。
SWOPC-FXGP/WIN是和三菱MELSEC-F系列PLC配套的可编程序控制器编程软件包。
是在WINDOWS平台上操作的，用来对PLC进行编程和调试。
FXGP的功能比较多，其基本功能，可以保证实验者进行PLC程序初步开发工作。
本实验指导书有项目十一个，各任课老师可根据各专业的教学大纲以及教学计划的安排，选做部分或全部的实验项目。
本实验指导书在编写过程中，得到机械系有关老师的帮助，在此谨致衷心的感谢。
由于水平有限，不足与失误在所难免，将在使用中不断进行补充与修改，更希望得到宝贵意见和建议。
目录一、实验设备配置二、实验设备介绍三、PLC编程器的应用四、PLC编程软件的应用五、实验内容实验一可编程控制器认识实验实验二可编程控制器认识实验实验三栈及主控指令实验实验四定时器和计数器实验实验五步进顺控指令实验实验六功能指令实验实验七 PLC功能指令实验实验八交通信号灯的自动控制实验实验九舞台艺术灯饰的PLC控制实验实验十运料小车的自动控制实验实验十一三层电梯自动控制实验一、实验设备配置1．可编程序控制器（PLC）三菱FX2N—48MR （FX0S—30MR）1台2．通讯电缆SC—09 1根3．PLC教学实验系统 PLC85001实验台1台4．微机586以上、WIN95、98或2000 ROM-32M 1台5．编程软件包FXGP—WIN—C 1套6．编程器FX—10P—E（或FX—20P—E）1套二、设备介绍1．PLC 三菱（MITSUBISHI）FX2N—48MR该可编程序控制器是由电源+CPU＋输入输出+程序存储器（RAM）的单元型可编程序控制器。
