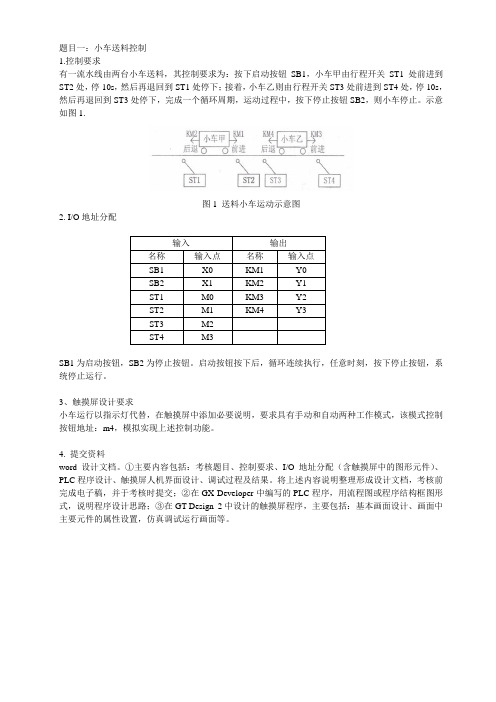

题目一：小车送料控制
1.控制要求
有一流水线由两台小车送料，其控制要求为：按下启动按钮SB1，小车甲由行程开关ST1处前进到ST2处，停10s，然后再退回到ST1处停下；接着，小车乙则由行程开关ST3处前进到ST4处，停10s，然后再退回到ST3处停下，完成一个循环周期，运动过程中，按下停止按钮SB2，则小车停止。
示意如图1.
图1 送料小车运动示意图
2. I/O地址分配
SB1为启动按钮，SB2为停止按钮。
启动按钮按下后，循环连续执行，任意时刻，按下停止按钮，系统停止运行。
3、触摸屏设计要求
小车运行以指示灯代替，在触摸屏中添加必要说明，要求具有手动和自动两种工作模式，该模式控制按钮地址：m4，模拟实现上述控制功能。
4. 提交资料
word设计文档。
①主要内容包括：考核题目、控制要求、I/O地址分配（含触摸屏中的图形元件）、PLC程序设计、触摸屏人机界面设计、调试过程及结果。
将上述内容说明整理形成设计文档，考核前完成电子稿，并于考核时提交；②在GX-Developer中编写的PLC程序，用流程图或程序结构框图形式，说明程序设计思路；③在GT-Design 2中设计的触摸屏程序，主要包括：基本画面设计、画面中主要元件的属性设置，仿真调试运行画面等。

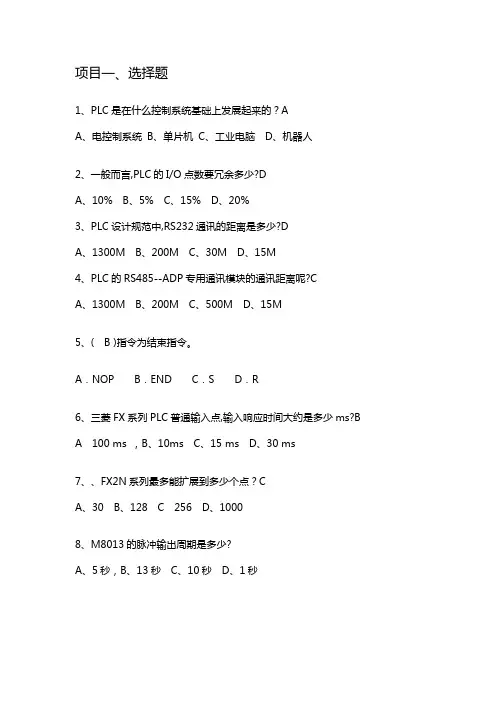

三菱FX2N系列PLC 习题合集 (1)
项目一、选择题1、PLC是在什么控制系统基础上发展起来的？AA、电控制系统B、单片机C、工业电脑D、机器人2、一般而言,PLC的I/O点数要冗余多少?DA、10%B、5%C、15%D、20%3、PLC设计规范中,RS232通讯的距离是多少?DA、1300MB、200MC、30MD、15M4、PLC的RS485--ADP专用通讯模块的通讯距离呢?CA、1300MB、200MC、500MD、15M5、( B )指令为结束指令。
A．NOP B．END C．S D．R6、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms?BA 100 ms ，B、10ms C、15 ms D、30 ms7、、FX2N系列最多能扩展到多少个点？CA、30B、128 C 256 D、10008、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒9、M8013的脉冲的占空比是多少?AA、50%B、100%C、40%D、60%10 、PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作？BA、寻找B、替换C、指令寻找11、在编程时，也可把所需要并联的回路连贯地写出，而在这些回路的末尾连续使用与支路个数相同的ANB指令，这时指令最多使用( D )。
A．没有限制B．有限制C．七次D．八次12、PLC主要由( A )组成。
A、CPU模块、I/O模块、存储器、电源B、CPU模块、I/O模块、编程器、电源C、CPU模块、编程器、存储器、电源D、存储器、I/O模块、编程器、电源13、一般而言,FX系列PLC的AC输入电源电压范围是多少?BA、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC14、三菱FX型PLC一个晶体管输出点输出电压是多少？DA、DC12VB、AC110VC、AC220VD、DC24V15、三菱FX型PLC一个晶体管输出点输出电流是多少？CA、1AB、200 mAC、500 mAD、2A16、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少？DA、1AB、200 mAC、300 mAD、2A17、PLC的RS485--BD专用通讯板的通讯距离呢?DA、1300MB、200MC、500MD、50M18从PLC的定义来看，PLC是一种用( A ) 来改变控制功能的工业控制计算机。

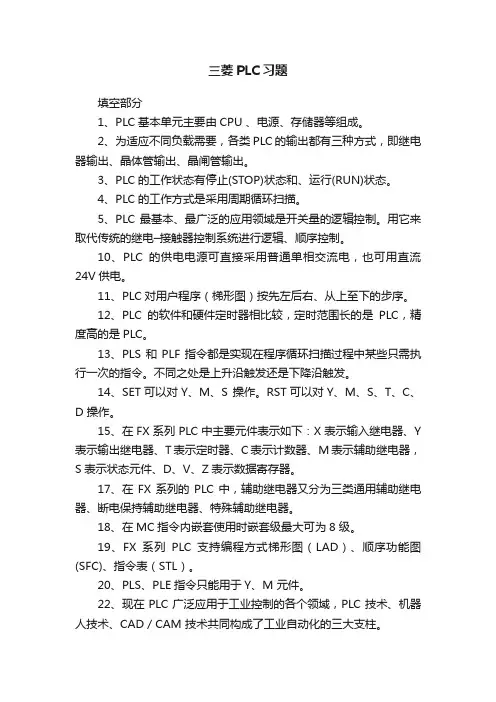

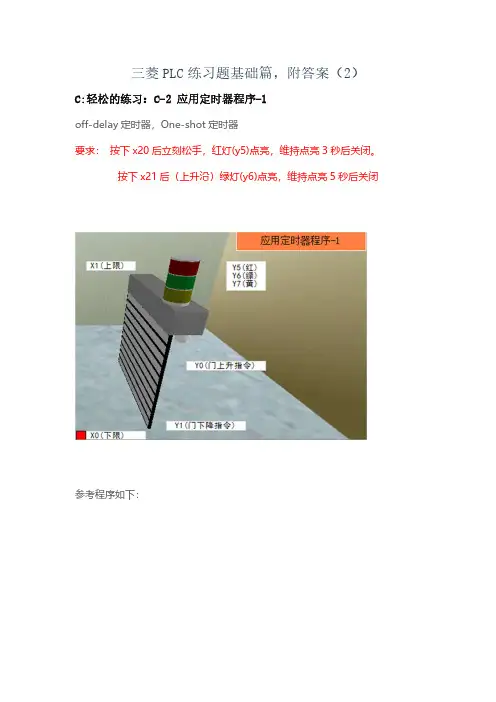

三菱PLC习题
三菱PLC习题填空部分1、PLC基本单元主要由CPU 、电源、存储器等组成。
2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。
3、PLC的工作状态有停止(STOP)状态和、运行(RUN)状态。
4、PLC的工作方式是采用周期循环扫描。
5、PLC最基本、最广泛的应用领域是开关量的逻辑控制。
用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。
10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。
11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。
12、PLC的软件和硬件定时器相比较，定时范围长的是PLC，精度高的是PLC。
13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。
不同之处是上升沿触发还是下降沿触发。
14、SET可以对Y、M、S 操作。
RST可以对Y、M、S、T、C、D 操作。
15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y 表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。
17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。
18、在MC指令内嵌套使用时嵌套级最大可为8 级。
19、FX系列PLC支持编程方式梯形图（LAD）、顺序功能图(SFC)、指令表（STL）。
20、PLS、PLE指令只能用于Y、M 元件。
22、现在PLC广泛应用于工业控制的各个领域，PLC技术、机器人技术、CAD／CAM 技术共同构成了工业自动化的三大支柱。
24、PLC 以晶体管作为输出时，其负载的电源为直流。
25、对直流供电的感性负载，额定电压24V，电流0.5A ，为了减小对PLC 输出继电器触点的影响，用稳压管代替续流二极管，一般稳压值为24V。
30、使用元件自保持ON状态，用SET 指令；使元件自保持OFF 状态，用RST 指令。
三菱PLC例题(初级)
例题1.电动机顺序起停控制控制要求：（1）1＃电动机可以随时起动；（2）只有1＃电动机起动后，2＃才能起动；只有2＃起动完毕之后，3＃才能起动；（3）3＃电机可以随时停止；（4）只有3＃停止后，2＃才允许停止；之后2＃停止后，1＃才允许停止。
例题2.喷泉控制设计控制要求：有A、B、C三组喷头，要求起动后A组先喷5S，之后B、C同时喷，5S后B停止，再过5S，C停止而AB同时喷，再过2S，C也开始喷；A、B、C同时喷5S后全部停止，再过3S重复前面的过程；当按下停止按钮后，马上停止，试编出PLC程序。
例3.三组抢答器设计控制要求：儿童2人、青年1人和教授2人组成三组抢答。
儿童任一人按钮均可抢得，教授需要2人同时按钮才可抢得，在主持人按钮同时宣布开始后10S内有人抢答则幸运彩球转动表示庆贺。
例题4.五组抢答器控制设计控制要求：五个队参加抢答比赛，比赛规则如下。
设有主持人总台及各个参赛队分台。
有总台灯及总台音像，总台开始及总台复位按钮。
分台设有分台台灯、分台抢答器按钮。
各队抢答必须在主持人给出题目，说出“开始”并同时按下总台开始按钮后的10S进行，如提前抢答，抢答器将报出“违例”信号（违例扣分）。
10S时间已到，还无人抢答，抢答器将给出应答时间到的信号，该题作废。
在有人抢答情况下，抢得的队必须在30S内完成答题。
如果30S内没有完成作答，抢答器将按照答题超时处理。
灯光及音像信号所表示的意义是这样安排的：（1）音像＋某台台灯：正常抢答；（2）音像＋某台台灯＋总台灯：违例；（3）音像＋总台灯：无人应答或答题超时；（4）在一个题目回答终了后，主持人按下复位按钮，抢答器回复原始状态，为第二轮抢答做好准备。
例5.三电机循环起停运转设计控制要求：控制三台电动机，要求它们相隔5S起动，各运行10S停止；并按照以上要求进行循环。
例6.十字路口交通灯控制（讲解此题目之前，先讲解定时器构成的振荡电路）控制要求：十字路口南北及东西方向均设有红、黄、绿三只信号灯，六只灯按照一定的时序循环往复工作。
三菱PLC应用14例(顺控设计法)
X0
X2 X1
X4 X5X5 X4
X1 X2
动作分析
M8002 M0 X0 M1 X1 M2 X2 M3 X5 全关 M4 T0 初始步 有人 Y0 减速位置 Y1 全开 T0 0.5s后 Y2 高速关门 定时0.5s 减速开门 T1 M6 X0 0.5s后 T1 有人 定时0.5s 高速开门
M0 M1 M0
如果某一步之前有N个转 换，则代表该步的辅助继 电器的启动电路由N条支 路并联而成，各支路由各 前级步对应的辅助继电器 的常开触点与相应转换条 件对应的触点或电路串联 而成。
(3)并行序列的分支的编程方法
如果某一步的后面有一个由 N条分支组成的并行序列， 则应将代表该步的辅助继电 器的常开触点与相应转换条 件对应的触点或电路串联作 为后续各步的启动电路。将 代表其中任一步的辅助继电 器的常闭触点作为结束该步 的条件。
例题4：信号灯控制系统的顺序功能图与梯形图
例题5：小车控制系统的顺序控制功能图与梯形图
例题6：跳步与循环结构 跳转与循环是选择性分支 的一种特殊形式。
(1) 跳步 Ø 正向跳步 Ø 逆向跳步
(2) 循环结构
图5.9 梯形图
例题7：运料小车
小车在初始位 置时停在左边，限 位开关X1为ON。 按下起动按钮X0后， 小车右行，碰到限 位开关X2后，停在 该处，3s后后开始 左行，碰到X1后返 回初始步，停止运 动。
图 运料 小车单周期工作 方式顺序功能图
例题2： 动力头控制系统的顺序功能图和梯形图
例题3：选择序列与并行序列的编程方法 (1) 选择序列的分支的编程方法
如果某一步的后面有 一个由N条分支组成 的选择序列，则应将 N个后续步对应的辅 助继电器的常闭触点 与该步的线圈串联作 为结束该步的条件。

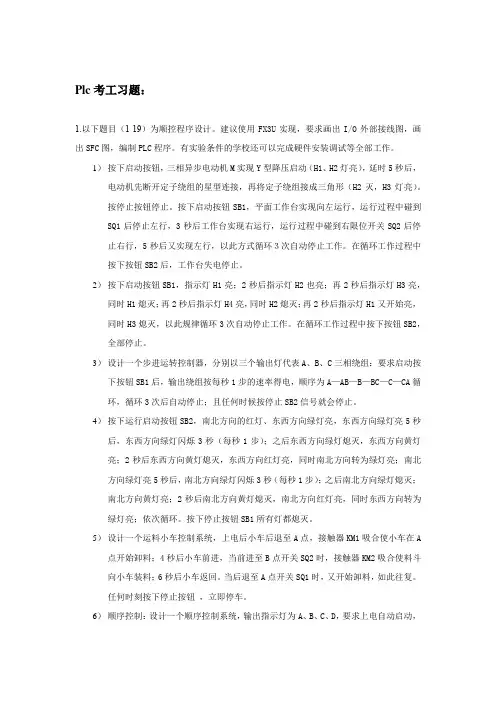

plc考工题目(1-19题)
Plc考工习题：1.以下题目（1-19）为顺控程序设计。
建议使用FX3U实现，要求画出I/O外部接线图，画出SFC图，编制PLC程序。
有实验条件的学校还可以完成硬件安装调试等全部工作。
1）按下启动按钮，三相异步电动机M实现Y型降压启动（H1、H2灯亮），延时5秒后，电动机先断开定子绕组的星型连接，再将定子绕组接成三角形（H2灭，H3灯亮）。
按停止按钮停止。
按下启动按钮SB1，平面工作台实现向左运行，运行过程中碰到SQ1后停止左行，3秒后工作台实现右运行，运行过程中碰到右限位开关SQ2后停止右行，5秒后又实现左行，以此方式循环３次自动停止工作。
在循环工作过程中按下按钮SB2后，工作台失电停止。
2）按下启动按钮SB1，指示灯H1亮；2秒后指示灯H2也亮；再2秒后指示灯H3亮，同时H1熄灭；再2秒后指示灯H4亮，同时H2熄灭；再2秒后指示灯H1又开始亮，同时H3熄灭，以此规律循环3次自动停止工作。
在循环工作过程中按下按钮SB2，全部停止。
3）设计一个步进运转控制器，分别以三个输出灯代表A、B、C三相绕组：要求启动按下按钮SB1后，输出绕组按每秒1步的速率得电，顺序为A—AB—B—BC—C—CA循环，循环3次后自动停止；且任何时候按停止SB2信号就会停止。
4）按下运行启动按钮SB2，南北方向的红灯、东西方向绿灯亮，东西方向绿灯亮5秒后，东西方向绿灯闪烁3秒（每秒1步）；之后东西方向绿灯熄灭，东西方向黄灯亮；2秒后东西方向黄灯熄灭，东西方向红灯亮，同时南北方向转为绿灯亮；南北方向绿灯亮5秒后，南北方向绿灯闪烁3秒（每秒1步）；之后南北方向绿灯熄灭；南北方向黄灯亮；2秒后南北方向黄灯熄灭，南北方向红灯亮，同时东西方向转为绿灯亮；依次循环。
按下停止按钮SB1所有灯都熄灭。
5）设计一个运料小车控制系统，上电后小车后退至A点，接触器KM1吸合使小车在A 点开始卸料；4秒后小车前进，当前进至B点开关SQ2时，接触器KM2吸合使料斗向小车装料；6秒后小车返回。
三菱plc练习题
三菱PLC编程练习题1.喷水池前后共有四排水柱，当开关X0=ON时，依序从第一排水柱开始喷水10秒，再来第二排喷水10秒，第三排喷水10秒，第四排喷水10秒后又从第一排喷水，直到开关X0=OFF时喷水停止。
重新打开开关X0时，仍从第一排水柱开始喷水。
（拟定本题30分）2. 设计某工业清洗车间的自动洗涤控制系统的PLC梯形图程序。
控制要求如下：（1）按下启动按钮，洗涤设备启动，进水阀开始注水；（2）水位上升至上限传感器位置时，进水阀灯灭，表示水注满；（3）波轮开始旋转，左转5秒，停1秒，右转5秒，停1秒；（4）运行4分钟后波轮停止转动，排水阀灯亮，开始排水；（5）水位排完，下限传感器断开，排水阀灯灭关闭；（6）脱水桶指示灯亮，脱水桶开始工作；（7）脱水2分钟后脱水桶停止工作，蜂鸣器响30秒，整个洗衣过程完成；（8）在任何情况下，只要按下停止按钮，洗涤设备停止工作。
（拟定本题70分）3.某工业自动控制生产系统要求：按下启动按钮，接触器KM1开始工作，20秒后KM1停止；再延时15秒后接触器KM2工作20秒，20秒后KM2停止；延时16秒后使KM1再次启动运行，这样反复循环3次后停止，按停止按钮使任意在运行的接触器停止。
（拟定本题30分）4.用一个按钮控制一盏灯：按3次灯亮；按3次灯灭。
(本题拟定为25分)5.按X2，Y1点亮，延时5秒后Y1熄灭、Y2点亮；在Y2亮的前提下延时10秒后按X3三次后，Y3点亮、Y2熄灭；Y2灯灭的同时，计数器开始按每秒1次计数，且每秒Y4闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。
（拟定本题40分）6.按下点动按钮SB1→X0常开触点接通，Y1延时2秒后点亮；再延时3秒后Y2灯点亮；在Y2灯亮的前提下，按下点动按钮SB2→X2常开触点接通，进行10秒钟延时，在这10秒时间内，按点动按钮SB3→X3五次，Y3点亮；Y3点亮后计数器开始按每秒1次计数，且每秒钟Y4闪亮一次，计数15次后，灯Y4点亮；按下长动开关QS→X4时灯全部熄灭。
三菱plc考试题及应用答案
三菱plc考试题及应用答案一、选择题（每题2分，共10分）1. 三菱PLC中，以下哪个指令用于实现数据的上升沿触发？A. LDB. LDTC. ANDD. OR答案：B2. 在三菱PLC编程中，哪个软件是官方推荐的编程环境？A. GX DeveloperB. GX Works2C. STEP 7D. RSLogix 5000答案：B3. 三菱PLC的输入/输出模块地址分配中，以下哪个地址是正确的？A. X0B. Y1C. M100D. S500答案：A4. 在三菱PLC中，以下哪个指令用于实现数据的下降沿触发？A. LDB. LDTC. ANDD. ORT答案：D5. 三菱PLC中，以下哪个指令用于实现数据的保持功能？A. LDB. LDTC. ANDD. MTR答案：D二、填空题（每题3分，共15分）1. 三菱PLC的编程语言中，_______指令用于实现数据的正转。
答案：PLSR2. 在三菱PLC中，_______指令用于实现数据的反转。
答案：PLSF3. 三菱PLC的输入/输出模块地址分配中，_______用于表示辅助继电器。
答案：M4. 三菱PLC中，_______指令用于实现数据的上升沿触发。
答案：LDT5. 三菱PLC的编程语言中，_______指令用于实现数据的下降沿触发。
答案：ANDP三、简答题（每题5分，共20分）1. 简述三菱PLC的工作原理。
答案：三菱PLC的工作原理基于顺序控制，通过扫描输入状态，执行用户程序，更新输出状态，然后再次扫描输入状态，循环进行。
这种循环扫描确保了PLC的稳定和可靠的操作。
2. 描述三菱PLC中的特殊辅助继电器及其作用。
答案：特殊辅助继电器在三菱PLC中用于存储系统状态和时间信息，如系统启动时的SM0.0，每100ms更新一次的SM0.1，以及用于存储系统运行小时数的SM0.2等。
3. 解释三菱PLC中的中断功能及其应用场景。
答案：三菱PLC中的中断功能允许在程序执行过程中暂停当前任务，响应外部事件，然后返回到中断前的状态继续执行。

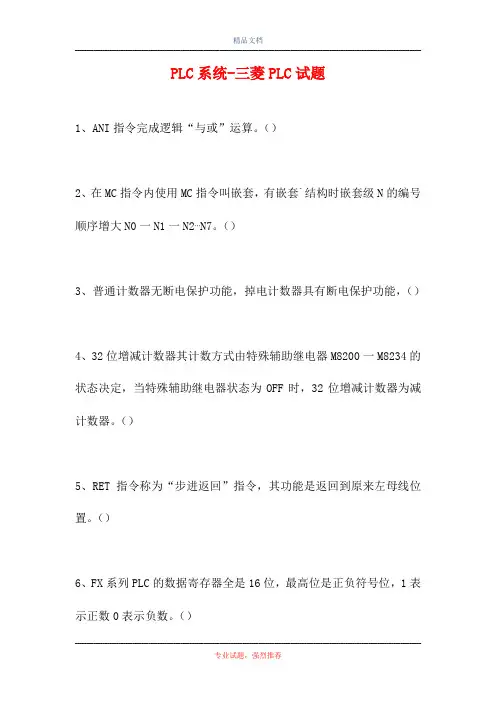

PLC系统-三菱PLC试题(精选试题)
PLC系统-三菱PLC试题1、ANI指令完成逻辑“与或”运算。
（）2、在MC指令内使用MC指令叫嵌套，有嵌套`结构时嵌套级N的编号顺序增大N0一N1一N2⋯N7。
（）3、普通计数器无断电保护功能，掉电计数器具有断电保护功能，（）4、32位增减计数器其计数方式由特殊辅助继电器M8200一M8234的状态决定，当特殊辅助继电器状态为OFF时，32位增减计数器为减计数器。
（）5、RET指令称为“步进返回”指令，其功能是返回到原来左母线位置。
（）6、FX系列PLC的数据寄存器全是16位，最高位是正负符号位，1表示正数0表示负数。
（）7、多个跳转指令不可以使用同一个标号。
（）8、使用ADD指令时，若相加结果为0则零标志位M800=（）。
A.2C.1D.59、16位数乘法运算，源操作数S1、S2是16位，目标操作数D占用（）。
A.10B.16C.32D.110、INC指令的计算结果（）零标志位M8020。
A.影响B.不影响C.是D.不是11、WAND指令的功能是将两个源操作数的数据进行（）进制按位相“与”，并将结果存入目标操作数。
A.十B.八C.二D.十六12、WXOR指令的功能是将两个源操作数的数据进行二进制按位相（）运算。
A.与非B.与或C.与D.异或13、用二进制形式反映十进制关系的代码叫（）码。
A.二进制B.十进制C.十六制D.BCD14、并联电路块与前面的电路串联时应该使用（）指令。
A.ORBB.ANDC.ORBD.ANB15、主控指令可以嵌套，但最都不能超过（）级。
A.8B.7C.5D.216、计数器除了计数端外，还需要一个（）端。
A.置位B.输入C.输出D.复位17、运行监控的特殊辅助继电器是（）。
A.M8002B.M80013C.M8000D.M801118、功能指令中的ＣＪ是（）指令。
A.主控B.跳转C.中断D.与19、ＭＯ是（）辅助继电器。
A.通用B.断电保持C.特殊D.计数20、常开触点与左母线连接时使用（）指令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

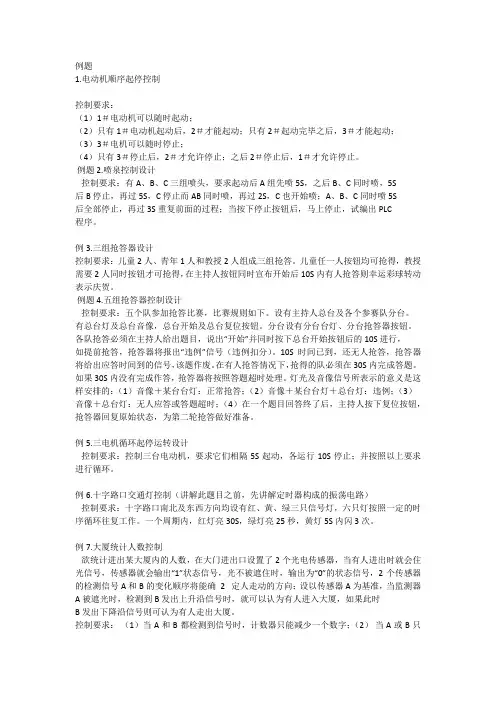

例题
1.电动机顺序起停控制
控制要求：
（1）1＃电动机可以随时起动；
（2）只有1＃电动机起动后，2＃才能起动；只有2＃起动完毕之后，3＃才能起动；
（3）3＃电机可以随时停止；
（4）只有3＃停止后，2＃才允许停止；之后2＃停止后，1＃才允许停止。
例题2.喷泉控制设计
控制要求：有A、B、C三组喷头，要求起动后A组先喷5S，之后B、C同时喷，5S
后B停止，再过5S，C停止而AB同时喷，再过2S，C也开始喷；A、B、C同时喷5S
后全部停止，再过3S重复前面的过程；当按下停止按钮后，马上停止，试编出PLC
程序。
例3.三组抢答器设计
控制要求：儿童2人、青年1人和教授2人组成三组抢答。
儿童任一人按钮均可抢得，教授需要2人同时按钮才可抢得，在主持人按钮同时宣布开始后10S内有人抢答则幸运彩球转动表示庆贺。
例题4.五组抢答器控制设计
控制要求：五个队参加抢答比赛，比赛规则如下。
设有主持人总台及各个参赛队分台。
有总台灯及总台音像，总台开始及总台复位按钮。
分台设有分台台灯、分台抢答器按钮。
各队抢答必须在主持人给出题目，说出“开始”并同时按下总台开始按钮后的10S进行，
如提前抢答，抢答器将报出“违例”信号（违例扣分）。
10S时间已到，还无人抢答，抢答器将给出应答时间到的信号，该题作废。
在有人抢答情况下，抢得的队必须在30S内完成答题。
如果30S内没有完成作答，抢答器将按照答题超时处理。
灯光及音像信号所表示的意义是这样安排的：（1）音像＋某台台灯：正常抢答；（2）音像＋某台台灯＋总台灯：违例；（3）音像＋总台灯：无人应答或答题超时；（4）在一个题目回答终了后，主持人按下复位按钮，抢答器回复原始状态，为第二轮抢答做好准备。
例5.三电机循环起停运转设计
控制要求：控制三台电动机，要求它们相隔5S起动，各运行10S停止；并按照以上要求进行循环。
例6.十字路口交通灯控制（讲解此题目之前，先讲解定时器构成的振荡电路）
控制要求：十字路口南北及东西方向均设有红、黄、绿三只信号灯，六只灯按照一定的时序循环往复工作。
一个周期内，红灯亮30S，绿灯亮25秒，黄灯5S内闪3次。
例7.大厦统计人数控制
欲统计进出某大厦内的人数，在大门进出口设置了2个光电传感器，当有人进出时就会住光信号，传感器就会输出“1”状态信号，光不被遮住时，输出为“0”的状态信号，2个传感器的检测信号A和B的变化顺序将能确 2 定人走动的方向：设以传感器A为基准，当监测器A被遮光时，检测到B发出上升沿信号时，就可以认为有人进入大厦，如果此时
B发出下降沿信号则可认为有人走出大厦。
控制要求：（1）当A和B都检测到信号时，计数器只能减少一个数字；（2）当A或B只有
一个检测到信号时，不能认为有人出入大厦；（3）在一个传感器状态不改变，另一个传感器的状态连续变化几次时，不能认为有人出入大厦。
设计PLC程序，统计大厦内现有人数，达到限定人数（例如500人）时发出报警信号。
例8.
运料小车的往返控制小车的一个工作周期动作要求如下：
（1）按下起动按钮，小车正向行使，小车第一次前进，碰到限位开关（SQ1）后，小车后退；
（2）小车后退碰到限位开关（SQ2）后，小车停止，停5S后，第二次前进，碰到限位开关（SQ3）后再次后退；
（3）第2次碰到限位开关（SQ2）时，小车停止。
例9.请用梯形图设计一个工业标准报警电路：
当故障发生时，报警指示灯闪烁，报警电铃响。
操作人员知道故障发生后，按消铃按钮把电铃关掉，此时报
警指示灯由闪烁变为长亮。
故障消失后，报警指示灯熄灭。
另外，还应设置试灯、试铃按钮，用于平时检测报警
指示灯和电铃的好坏。
（思考题：请仿照此程序设计多重故障程序）
例10.
设计一台由时间继电器控制的三相笼形电动机Y－△启动的自动控制电路：控制要求：按下启动按钮后电机按照Y状态运行，6秒钟后，自动转入△状态运行；按下停止按钮后，电机立即停止。
“经验法”编程步骤：
（1）在准确了解控制要求后，合理的为控制系统中的事件分配I/O口，并选择必要的机内器件，如定时器、计数器、辅助继电器等；
（2）对于一些控制要求比较简单的的输出，可直接写出它们的工作条件，按照起－保停电路模式完成相关的梯形图支路，工作条件复杂的可以借助辅助继电器；
（3）
对于较为复杂的控制电路，为了能用起－保－停电路模式绘制出各输出口的梯形图，要正确分析控制要求，并确定组成总的控制要求的关键点。
在空间类逻辑为主的控制中关键点为影响控制状态的点；在时间类逻辑为主的控制中关键点为控制状态转换的时间。
（4）将关键点用梯形图表达出来。
关键点总是用机内器件表达的，在安排机内器件时需要考虑并合理安排。
绘制关键点梯形图时，可以适用常见的基本环节，如定时器记时环节、振荡环节、分频环节等；
（5）在完成关键点体形图上，针对系统最终的输出进行梯形图的绘制，使用关键点综合出最终输出的控制要求；
（6）审查以上草绘图纸，在此基础上，补充遗漏的功能，更正错误，进行最后的完善。
3 SFC编程注意事项：
1.关于顺序：先任务再转移，绝对不能颠倒；
2.关于母线：STL指令具有建立新母线的功能，其后的输出及状态操作都在子母线上进行；
3.关于元器件的使用：允许同一元件的线圈在不同的STL接点后多次使用，但要注意，同一定时器不要用在相邻的状态中；同一段程序中，同一状态继电器只能用一次；
4.注意状态继电器的分类功用：
S0-S9（10点）：用于状态转移的初始状态；S10-S19（10点）
：多运行模式控制当中，用作返回原点的状态；S20-S499（480点）
：用作状态转移图（SFC）的中间状态；S500-S899（400点）
：具有掉电保持功能，用于停电后需要继续执行停电前状态的场合；S900-S999（100点）：用作报警元件实用整个程序中可能有SFC程序段，也可能有非SFC程序段，进入SFC程序段时可以使用M8002作为进入初始状态的信号，出SFC程序段时一定要用RET指令。
一、传送比较类指令应用举例
1.频率可变的闪光灯信号，控制要求：用程序构成一个闪光信号灯，改变输入口所接置数开关可改变闪光频率。
2.电动机※/△启动控制，控制要求：通电时，电机按照※运行，当速度上升到一定程度，自动转换到△运行。
3.彩灯的交替点亮控制，控制要求：8只灯，要求各灯点亮，每2S变换一次，反复循环，并用一开关实现起停。
4.密码锁，控制要求：比较器构成密码锁系统，共12各按钮，分别接入X0-X13，其中每四位表示一个十六进制数，共3个十六进制数。
根据设计，每次同时按四个键，分别代表三个十六进制数，共按四次，如与密码锁设定值都相符，3S后自动开锁，且10S后自动锁定。
5.简易定时报时器，控制要求：应用计数器比较指令，构成24h可设定时间的控制器，每15min为一设定单位，4 共96个时间单位。
早上6：30电铃每秒响一次，共响六次后自动停止；9：00～17：00自动启动住宅报警系统；18：00开启院内照明；20：00关院内照明；且有起停开关和快速实验开关，并且有调整时间的开关。
6.外置计数器：举例二位拨码开关。
二、四则与逻辑运算指令举例
1.四则运算的实现，控制要求：程序中要进行
2255 38X 的运算，式中X代表输入断口K2X0送入的二进制数，运算结果需要送输出口
K2Y0，并设置起停开关。
2.使用乘除运算实现实现灯移位点亮控制，控制要求：15个灯，当X0为ON时，灯正序每隔1S单个移位，并循环；当X0为OFF时，灯反相每隔1S单个移位，直至Y0为ON，止。
3.彩灯正序亮至全亮、反序熄至全熄再循环控制。
4.指示灯测试电路。
控制要求：12只灯，用一直开关打开所有的灯，一直开关熄灭所有的灯。
三、移位控制指令举例
1.流水灯控制，控制要求：8只灯接于K2Y0，当X0为ON时，灯以正序每隔1S轮流点亮，当Y7亮后停2S；然后反序每隔1S轮流点亮，当Y0再亮后，停2S，重复上述过程，当X1 为ON时停止工作。
2.步进电机控制，控制要求：以位移指令实现步进电机正反转和调速控制，以三相三拍步进电机为例，脉冲由Y10～Y12（晶体管）送出，作为步进电机驱动电源功放电路的输入。
（提示：采用计算定时器T246作为脉冲发生器，设定值为K2~K500，定时即为2~500ms
，则步进电机即可获得500步/S~2步/S的转速范围。
）设定X0为正反转切换开关，X2为启动按钮，X3为减速按钮，X4为加速按钮。
3.先入先出（位移写入、位移写出）控制实例：登记产品编号的同时，为了能够实现依次
入库的产品按照先入先出的原则出库，请编制PLC程序。
4.橡胶机械的顺序控制
四、数据处理类指令举例
用解码指令实现单按钮控制
5台电机起停。
输入电动机的编号的按钮接与X0，X0按钮的次数，最后一次保持在1S
以上后，则号码与按下次数相同的电动机运行，再按按钮，该电动机停止。
5台电动机分别接与Y0~Y4。
归纳总结：数据处理指令的应用场合及编程方法
1.用以获得程序的初始数据的工作
2.数据管理
3.运算处理结果向输出端口传送
4.以数据作为控制条件
5.进行数据计算
5 使用数据处理指令形成某种规律控制。
