汽车电器设备维修(第3版) (11)[56页]

第一章电源系统教学目的：使学生了解和掌握铅蓄电池、交流发电机及其调节器的作用、结构、工作原理与特性、使用与维护、常见故障的排除等内容，对汽车电源系统有初步的认识。

教学重点：普通铅蓄电池、交流发电机及其调节器的结构、原理、特性。

教学难点：电源系统常见故障的诊断与排除方法。

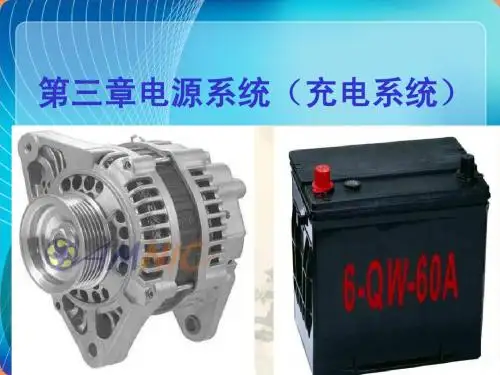

§1-1 概述一、电源系统的作用：提供低压直流电能。

二、组成：P5 图1-1交流发电机、调节器、蓄电池、电流表（或其它充电指示装置）、钥匙开关等。

三、充电状态指示装置：电流表或指示灯§1-2 蓄电池一、蓄电池的作用、要求与分类：1.蓄电池的作用：P6图1-2 蓄电池与发电机并联P5 （1）～（4）2.对蓄电池的要求：容量大、内阻小3.分类：铅酸蓄电池：普通型、荷电型（干式、湿式）、免维护型、胶体型碱性蓄电池★汽车上广泛采用铅酸蓄电池。

二、蓄电池的构造与型号：1．普通型蓄电池的构造：P7图1-3 包括：外壳、极板组、隔板、电解液、联条、加液孔盖、接线柱等。

极板上有活性物质：正极板：二氧化铅PbO2负极板：铅Pb（1）单格电池中，正极板比负极板少一片（如EQ1090汽车，7正8负）（2）利用极板组增大蓄电池容量2．干荷电式蓄电池：P10 图1-123．免维护蓄电池：P11图1-134．胶体型免维护蓄电池：P12图1-145．铅蓄电池的型号：（JB2599-85）铅蓄电池的型号由三部分组成：单格电池数、蓄电池类型和特征、额定容量额定容量（A·h）特征代号类型（用途）单格电池数例：EQ1090E汽车使用6—Q—105D表示：6个单格（12V）、起动用、额定容量为105 A·h、低温起动性能好CA1091汽车使用6—QA—100S表示：6个单格（12V）、起动用、干荷电式、额定容量为1050A·h、塑料整体式外壳三、蓄电池的工作原理与特性：1．基本工作原理：铅蓄电池：化学能（1）电势的建立：正极板上的活性物质少量溶解产生Pb+4，具有约2.0V正电位负极板上的活性物质少量溶解产生Pb+2，具有约0.1V负电位即单格蓄电池电压（静止电动势）约为：E=2.0V－（-0.1V）=2.1V（2）铅蓄电池充、放电过程的总反应化学方程式为：PbO2 + Pb + 2H2 SO4 2 PbSO4 + 2H2 O2．工作特性：（1）静止电动势E：蓄电池在静止状态（不充电也不放电）时，正、负极板间的电位差（即开路电压）（2）内阻：（3）蓄电池的放电特性：蓄电池的端电压与电解液相对密度的关系。

汽车运用技术专业课程标准2022年3月23日汽车车身电气设备检修课程标准一、课程信息课程名称：《汽车车身电气设备检修》学分：5学时：100二、课程性质1.课程性质《汽车车身电气设备检修》课程是汽车运用技术专业针对汽车机电维修工进行岗位能力培养的一门核心课程。

本课程构建于《汽车发动机机械系统维修技术》、《汽车底盘机械系统维修技术》等课程的基础上。

主要培养学生掌握充电指示灯常亮、起动机运转无力、点火系统不点火、照明灯不亮、信号装置失灵、仪表报警装置不正常、电动装置不工作、空调工作不良、汽车电路综合故障等常见故障的诊断、分析及排除的专业能力。

其后续课程为《汽油发动机电控系统维修技术》、《汽车底盘电控系统维修技术》等。

通过本课程的学习使学生掌握汽车车身电气设备检修必须的知识和技能重点培养学生独立排除电气系统常见故障的能力，同时培养学生遵纪守法、诚实．守信、善干沟通与合作的品质。

树立良好的环保、节能、安全和为客户服务的意识。

学生毕业后完全能够胜任汽车电气系统维修以及相关行业的工作。

三、课程目标1. 总体目标本课程以常见车型为实例，系统讲述了汽车电气系统的组成结构、工作原理、电路维修和故障诊断技术，要求学生掌握汽车电气系绞零部件和总成的基本检测与维修技能，掌握汽车电气系统常见故障的诊断方法．能熟练使用电气检测工具及仪器设备，能阅读英文维修资料，及时了解汽车电气的最前沿技术，做到通原理、能诊断、会维修，同时要树立良好的环保、节能、安全和为客户服务的意识。

2. 具体目标表2 课程教学目标与内容设计备注：课程目标中要融入课程育人、课程思政的育人理念。

四、教学方法与手段（1）本课程的实践性较强，教学过程中要积极改进教学方法，按照学生学习的规律和特点，以学生为主体，充分调动学生学习的主动性、积极性。

在课程内容的组织上，建议选择合适的产品作为项目载体，把较难理解的内容融入到相应的项目任务中，深入浅出，理论联系实际，帮助学生理解课程内容。

《汽车电气设备构造与维修》教案第一章：汽车电气设备概述教学目标：1. 了解汽车电气设备的基本概念、作用和组成。

2. 掌握汽车电气设备的主要部件及其功能。

3. 熟悉汽车电气设备的维护与检修方法。

教学内容：1. 汽车电气设备的基本概念、作用和组成。

2. 汽车电气设备的主要部件及其功能。

3. 汽车电气设备的维护与检修方法。

教学方法：1. 采用讲授法，讲解汽车电气设备的基本概念、作用和组成。

2. 采用案例分析法，分析汽车电气设备的主要部件及其功能。

3. 采用实践操作法，讲解汽车电气设备的维护与检修方法。

教学评估：1. 课堂问答，检查学生对汽车电气设备基本概念的理解。

2. 案例分析，评估学生对汽车电气设备主要部件功能的掌握。

3. 实践操作，检查学生对汽车电气设备维护与检修方法的掌握。

第二章：汽车电源系统教学目标：1. 了解汽车电源系统的基本组成和工作原理。

2. 掌握汽车电源系统的主要部件及其功能。

3. 熟悉汽车电源系统的维护与检修方法。

教学内容：1. 汽车电源系统的基本组成和工作原理。

2. 汽车电源系统的主要部件及其功能。

3. 汽车电源系统的维护与检修方法。

教学方法：1. 采用讲授法，讲解汽车电源系统的基本组成和工作原理。

2. 采用案例分析法，分析汽车电源系统的主要部件及其功能。

3. 采用实践操作法，讲解汽车电源系统的维护与检修方法。

教学评估：1. 课堂问答，检查学生对汽车电源系统基本组成的理解。

2. 案例分析，评估学生对汽车电源系统主要部件功能的掌握。

3. 实践操作，检查学生对汽车电源系统维护与检修方法的掌握。

第三章：汽车点火系统教学目标：1. 了解汽车点火系统的基本组成和工作原理。

2. 掌握汽车点火系统的主要部件及其功能。

3. 熟悉汽车点火系统的维护与检修方法。

教学内容：1. 汽车点火系统的基本组成和工作原理。

2. 汽车点火系统的主要部件及其功能。

3. 汽车点火系统的维护与检修方法。

教学方法：1. 采用讲授法，讲解汽车点火系统的基本组成和工作原理。

可编辑修改精选全文完整版《汽车电器设备与维修》课程教学大纲一、课程的基本情况课程中文名称:汽车电器设备与维修课程性质：专业课课程学时：288课时适用专业：汽车维修二、教学目标本课程的教学目标是：通过系统地讲授汽车电器设备的基本结构、工作原理、工作过程、使用维护等方面的知识、并通过汽车电器实训课程使学生掌握电器设备维修保养以及具有对电器设备控制电路分析诊断的能力，具有现代汽车电器设备常见故障诊断与排除故障的能力。

三、教学内容与要求第一章绪论[教学内容]汽车电器设备的发展历程与趋势、汽车电器的组成与特点、汽车电器基础元件汽车电器故障的类型、汽车电器故障的检修方法。

[目的要求]1、了解汽车电器发展历程与发展趋势；2、掌握汽车电器的组成与特点；3、熟悉汽车电器基础元件及其作用；4、熟悉掌握汽车电器故障的有那些类型；5、重点掌握汽车电器故障的检修方法。

[重点难点] 重点：汽车电器的组成与特点；汽车电器基础元件及其作用；汽车电器故障的类型；汽车电器故障的检修方法；难点：汽车电器故障的类型、汽车电器故障的检修方法。

第二章蓄电池[教学内容]：蓄电池的用途、组成及工作原理；充放电特性、容量及影响因素；铅酸蓄电池技术状况的检查及技术要求、常见故障的判断与排除。

[目的要求]1、掌握蓄电池的用途、组成，了解蓄电池的工作原理；充放电特性、容量及影响因素；2、掌握铅酸电池技术状况的检查及技术要求、掌握蓄电池常见故障的诊断与排除；学会电解液的配制方法；懂得电解液密度计的简单测量原理和使用方法。

3、掌握蓄电池的充电方法及容量的检测。

[重点难点] 重点：蓄电池的用途、组成，蓄电池技术状态的检查及技术要求，蓄电池的充电方法及容量的检测，难点：电解液的配制。

第三章交流发电机[教学内容]：交流发电机的种类、优点、构造、工作原理、工作特性、使用、维护与测试、故障检修；调节器的种类、组成、工作原理、工作过程、使用与测试、故障检测；电源系统常见故障的现象、原因判断及排除。

汽车维修电工初级（汽车电气设备构造与维修）模拟试卷11(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 简答题 4. 填空题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．中性点接线柱在发电机壳体上的标注一般为( )字样。

A．“F+”B．“N”C．“B”正确答案：B 涉及知识点：汽车电气设备构造与维修2．起动机空转的原因之一是( )。

A．单向离合器失效打滑B．起动机内部断路C．起动机内部短路正确答案：A 涉及知识点：汽车电气设备构造与维修3．( )信号是发动机曲轴转角和原始点火时间的信号。

A．NSWB．GC．FpD．Ne正确答案：D 涉及知识点：汽车电气设备构造与维修4．电喇叭的音量过大的原因主要是( )。

A．触点压力过大B．触点压力过小C．线圈工作电流过大D．线圈工作电流过小正确答案：C 涉及知识点：汽车电气设备构造与维修5．当机油压力低于( )时，油压过低报警灯亮。

A．0．03～0．15MPaB．0．5～0．7MPaC．0．9～1．5MPaD．0正确答案：A 涉及知识点：汽车电气设备构造与维修6．电动泵的喷射压力约为( )kPa。

A．50～68B．70～88C．90～108正确答案：B 涉及知识点：汽车电气设备构造与维修7．汽车行驶时，为了防止电解液溢出，应将其加液孔封闭。

( )A．正确B．错误正确答案：B 涉及知识点：汽车电气设备构造与维修8．为了对发电机强制通风散热，在前后壳体开有通风口。

当皮带盘与风扇一起转动时，靠风扇的离心作用，使空气从后端盖进风口流入，经发电机内部从前端盖出风口流出。

( )A．正确B．错误正确答案：A 涉及知识点：汽车电气设备构造与维修9．诊断充电系故障时，可以允许在发电机中、高速运转时短路调节器上的磁场绕组接线柱。

( )A．正确B．错误正确答案：B 涉及知识点：汽车电气设备构造与维修10．直流串励式电动机具有轻载转速高，重载转速低的转速特性。

《汽车电气设备检修》课程标准课程名称：汽车电气设备检修适用专业：汽车运用技术开设学期：第二学年第一学期学时：64学分：4一、课程性质与作用《汽车电气设备检修》面向汽车维修企业电气维修岗位，培养学生对汽车电气设备的维护、检修，以及排除故障的能力，是汽车运用技术专业的核心课程。

该课程以《汽车电工电子基础》等前续课程为基础，同时为《汽车性能与检测技术》、《汽车维修质量检验》等后续课程的学习打下基础。

《汽车电气设备检修》是以职业行动为导向，基于工作过程的项目化课程。

该课程的教学运行以工作任务为目标，以工作过程为导向，教学做一体的教学模式，教学过程中综合运用现场教学法、口诀教学法、案例教学法和小组合作教学法等多种教学方法，全面落实课程目标。

二、课程设计思路本课程标准的总体设计思路：变三段式课程体系为任务引领型课程体系，打破传统的文化基础课、专业基础课、专业课的三段式课程设置模式，紧紧围绕完成工作任务的需要来选择课程内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为完成工作任务的培养，打破传统的知识传授方式，以“工作项目”为主线，创设工作情景，结合职业技能证书考证，培养学生的实践动手能力。

三、课程目标（一）认知目标1. 具有本专业所必需的基础理论知识；2. 具有汽车电气结构和工作原理知识；3. 具有安全操作的知识；4. 具有本专业的新技术、新设备、新材料、新工艺等方面知识。

（二）能力目标1. 能够识读全车电路图；2. 能够拆装各汽车电气设备：电源系统、起动系统、点火系、照明与信号系统、汽车仪表系统、汽车辅助电气设备、汽车空调等；3. 能够根据车辆故障现象正确分析、推断可能的故障原因；4. 能够对各部件及线路实施检查并确认故障部件；5. 能够排除各类汽车电气故障；6. 能够对已完成的任务进行记录、存档和评价反馈。

答案单元1 全车线路的维护与故障排除一、填空题1.焊接接头2.正握法反握法握笔法3.干净并闪光4.电源插头线区和扎线区6.热缩胶管绝缘胶布7绝缘层 3mm8.间隙绝缘层9.普通继电器复合继电器大电流电流负荷10.管式熔断器大电流熔断器标准片式熔断器微型片式熔断器11.插接器12.跨接线13.电压的高低14.正极最小二、选择1—4：BCD、C、BD、A5—11：C、B、A、D、B、B、A三、判断题1—4：××××5—10：×√××√√四、简答题1.答：（1）不用烙铁时，应拔掉电源插头。

（2）不用烙铁时，应将其放回托架上。

（3）应保证工作间有良好的空气流通。

（4）尽可能保持工作环境干净和整洁。

2.答：找到损坏导线的两端，在离线束绝缘处最近点切断导线两端，将一定长度的新导线扎线扎接于两断线之间，从而旁接过线束。

3.答：T10n代表插接器有10根导线，n是插接器的编号，区别于其他插接器。

4.5.答：首先，验证顾客所反映的“症状”。

然后确定车辆的哪一个“系统”与该症状有关。

一旦找到了特定的系统，应当确定该系统内的哪个部件与该故障有关。

在确定发生故障的部件后，应当确定产生故障的原因。

在有些情况下，仅是部件发生磨损。

但是，在其他的情况下，故障原因可能是由该发生故障部件以外的原因造成的。

单元2 蓄电池的维护与故障排除一、填空题1.12 242.定电流定电压脉冲充电3.负极正极正极负极4.内压5.砂纸润滑脂凡士林6.6%7.10~15 蒸馏水8.25% 50%9.绿10.减半停止充电11.电源线12.加液孔盖气体水蒸气13.电流串联熔断器14.蓄电池内部放电外部电路放电二、选择题1—5：B、A、C、B、C 6—9：A、A、ACD、ABCDE三、判断题1—5：×√√×× 6—10：×√√×√四、简答题1.答：有无漏液，安装是否牢靠，连结是否紧固，表面清洁，检查液面和放电程度，定期充电情况2.答：(1)将点火开关置于“断开（OFF）”位置，关闭所有用电设备。
