超声波传感器资料

电应普超声波传感器规格书全文共四篇示例，供读者参考第一篇示例：电应普超声波传感器规格书一、产品概述电应普超声波传感器是一种先进的传感器，通过发射和接收超声波来测量物体与传感器之间的距离。

它具有高精度、高稳定性和高可靠性的特点，广泛应用于工业自动化、智能家居、智能车载等领域。

二、技术参数1. 工作频率：40kHz2. 测量范围：0.2m-5m3. 分辨率：1mm4. 工作温度：-20℃~70℃5. 输出方式：模拟电压信号/数字信号6. 工作电压：5V7. 防护等级：IP678. 重复性误差：±1mm9. 防干扰能力：工业级10. 尺寸：Φ16mm*75mm三、产品特点1. 高精度：采用先进的超声波技术，测量精度高达1mm，满足各种精密测量需求。

2. 高稳定性：具有优异的稳定性，工作过程中不受外界干扰影响，保证测量结果准确可靠。

3. 高可靠性：采用优质材料和先进工艺制造，具有长期稳定的性能和使用寿命。

4. 多种输出方式：可选模拟电压信号输出或数字信号输出，适用于不同的应用场景。

5. 强大的防干扰能力：具有工业级防干扰能力，可在复杂的电磁环境下稳定工作。

6. 小巧的尺寸：体积小巧，安装方便，适用于各种空间有限的场合。

四、应用领域电应普超声波传感器广泛应用于以下领域：1. 工业自动化：用于机器人、流水线等设备的距离测量和障碍检测。

2. 智能家居：用于智能门锁、智能照明等设备的距离控制和智能化操作。

3. 智能车载：用于车载倒车雷达、车位检测等系统的距离测量和安全预警。

4. 仓储物流：用于货架高度检测、自动导航车的导航等应用。

第二篇示例：电应普超声波传感器规格书一、产品概述电应普超声波传感器是一种广泛应用于测距、检测和定位的传感器，它利用声音的反射原理来实现测距和探测物体的目的。

本传感器具有高精度、快速响应、稳定性好等特点，能够适用于各种工业自动化领域。

二、产品特点1. 采用电应普最新一代超声波传感技术，性能稳定可靠。

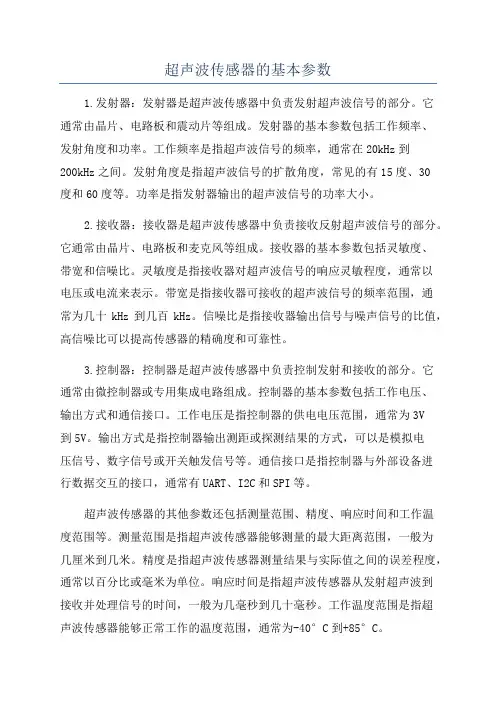

超声波传感器的基本参数1.发射器：发射器是超声波传感器中负责发射超声波信号的部分。

它通常由晶片、电路板和震动片等组成。

发射器的基本参数包括工作频率、发射角度和功率。

工作频率是指超声波信号的频率，通常在20kHz到200kHz之间。

发射角度是指超声波信号的扩散角度，常见的有15度、30度和60度等。

功率是指发射器输出的超声波信号的功率大小。

2.接收器：接收器是超声波传感器中负责接收反射超声波信号的部分。

它通常由晶片、电路板和麦克风等组成。

接收器的基本参数包括灵敏度、带宽和信噪比。

灵敏度是指接收器对超声波信号的响应灵敏程度，通常以电压或电流来表示。

带宽是指接收器可接收的超声波信号的频率范围，通常为几十kHz到几百kHz。

信噪比是指接收器输出信号与噪声信号的比值，高信噪比可以提高传感器的精确度和可靠性。

3.控制器：控制器是超声波传感器中负责控制发射和接收的部分。

它通常由微控制器或专用集成电路组成。

控制器的基本参数包括工作电压、输出方式和通信接口。

工作电压是指控制器的供电电压范围，通常为3V到5V。

输出方式是指控制器输出测距或探测结果的方式，可以是模拟电压信号、数字信号或开关触发信号等。

通信接口是指控制器与外部设备进行数据交互的接口，通常有UART、I2C和SPI等。

超声波传感器的其他参数还包括测量范围、精度、响应时间和工作温度范围等。

测量范围是指超声波传感器能够测量的最大距离范围，一般为几厘米到几米。

精度是指超声波传感器测量结果与实际值之间的误差程度，通常以百分比或毫米为单位。

响应时间是指超声波传感器从发射超声波到接收并处理信号的时间，一般为几毫秒到几十毫秒。

工作温度范围是指超声波传感器能够正常工作的温度范围，通常为-40°C到+85°C。

超声波传感器的应用广泛，包括距离测量、避障、物体检测和流量测量等。

在工业自动化、智能家居、机器人和汽车领域都有广泛的应用。

通过了解超声波传感器的基本参数，可以更好地选择和使用超声波传感器，并将其应用于相应的领域中。

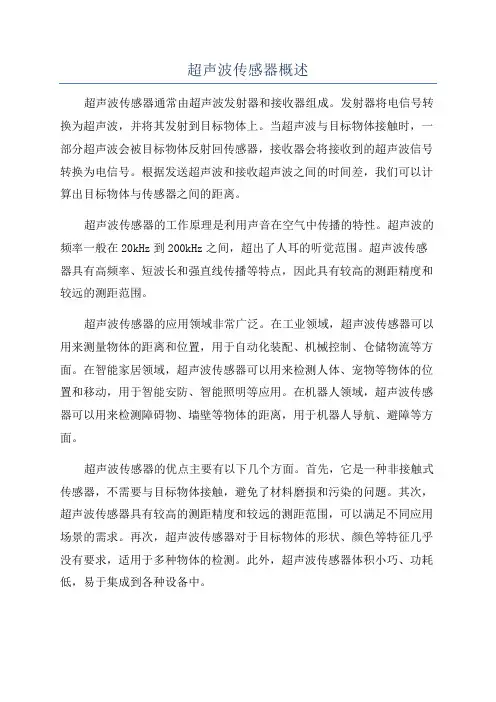

超声波传感器概述超声波传感器通常由超声波发射器和接收器组成。

发射器将电信号转换为超声波，并将其发射到目标物体上。

当超声波与目标物体接触时，一部分超声波会被目标物体反射回传感器，接收器会将接收到的超声波信号转换为电信号。

根据发送超声波和接收超声波之间的时间差，我们可以计算出目标物体与传感器之间的距离。

超声波传感器的工作原理是利用声音在空气中传播的特性。

超声波的频率一般在20kHz到200kHz之间，超出了人耳的听觉范围。

超声波传感器具有高频率、短波长和强直线传播等特点，因此具有较高的测距精度和较远的测距范围。

超声波传感器的应用领域非常广泛。

在工业领域，超声波传感器可以用来测量物体的距离和位置，用于自动化装配、机械控制、仓储物流等方面。

在智能家居领域，超声波传感器可以用来检测人体、宠物等物体的位置和移动，用于智能安防、智能照明等应用。

在机器人领域，超声波传感器可以用来检测障碍物、墙壁等物体的距离，用于机器人导航、避障等方面。

超声波传感器的优点主要有以下几个方面。

首先，它是一种非接触式传感器，不需要与目标物体接触，避免了材料磨损和污染的问题。

其次，超声波传感器具有较高的测距精度和较远的测距范围，可以满足不同应用场景的需求。

再次，超声波传感器对于目标物体的形状、颜色等特征几乎没有要求，适用于多种物体的检测。

此外，超声波传感器体积小巧、功耗低，易于集成到各种设备中。

然而，超声波传感器也存在一些局限性。

首先，超声波传感器对于目标物体的表面材料有一定要求，例如吸声材料会减弱超声波的反射信号，造成测量误差。

其次，超声波传感器受到环境因素的影响较大，例如温度、湿度等变化会对传感器的测量结果产生影响。

总的来说，超声波传感器是一种常见且功能强大的传感器技术，被广泛应用于不同领域和场景中。

随着技术的不断进步，超声波传感器的测量精度、测量范围和适应性将进一步提高，为各个领域的应用带来更多可能性。

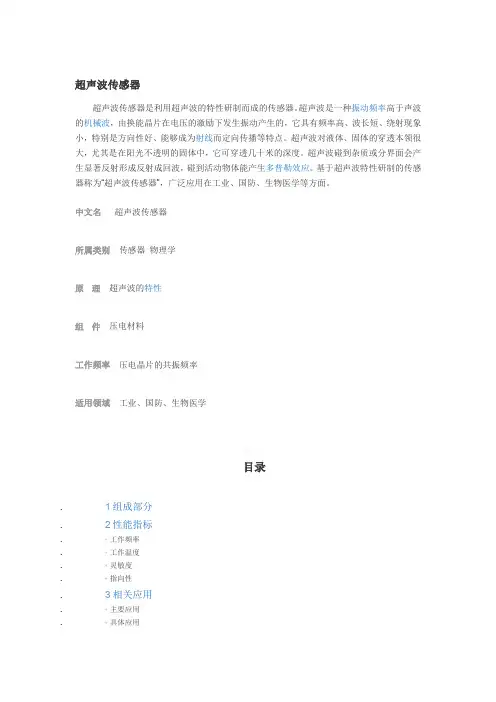

超声波传感器超声波传感器是利用超声波的特性研制而成的传感器。

超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。

超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。

超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。

基于超声波特性研制的传感器称为“超声波传感器”，广泛应用在工业、国防、生物医学等方面。

中文名超声波传感器所属类别传感器物理学原理超声波的特性组件压电材料工作频率压电晶片的共振频率适用领域工业、国防、生物医学目录.1组成部分.2性能指标.▪工作频率.▪工作温度.▪灵敏度.▪指向性.3相关应用.▪主要应用.▪具体应用.4工作相关.▪工作原理.▪工作程式.▪工作模式.5系统构成.6检测方式.7检测好坏.8液位测试.9其他.▪区分.▪注意事项.▪暴露问题组成部分超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。

小功率超声探头多作探测作用。

它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头发射、一个探头接收）等。

性能指标超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。

构成晶片的材料可以有许多种。

晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，我们使用前必须预先了解它的性能。

超声波传感器的主要性能指标包括：工作频率工作频率就是压电晶片的共振频率。

当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。

工作温度由于压电材料的居里点一般比较高，特别是诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不失效。

医疗用的超声探头的温度比较高，需要单独的制冷设备。

主要取决于制造晶片本身。

机电耦合系数大，灵敏度高；反之，灵敏度低。

超声波传感器的应用及技术原理介绍超声波传感器是一种重要的传感器，被广泛应用于测距、检测障碍、测流等领域。

本文将介绍超声波传感器的应用及技术原理。

一、超声波传感器的基本原理超声波传感器利用声波在介质中的传播特性，通过发射超声波并接收反射回来的波来实现对目标的探测和测量。

它的基本结构包括超声波发射器、接收器和信号处理电路。

超声波发射器产生高频声波，经过透镜聚焦，形成一个声波束，照射到目标上。

目标表面会反射一部分声能，这些反射声波被接收器接收，并转化为电信号。

信号处理电路将接收到的信号进行放大、滤波、数字化等操作，最终输出距离、速度、流量等物理量。

二、超声波传感器的应用1. 距离测量超声波传感器可以测量距离，特别是在避障、机器人导航等领域得到了广泛应用。

通过计算发射和接收时间差，可以估算目标距离，实现精确的距离测量。

2. 检测障碍超声波传感器也常用于检测障碍。

在汽车中应用，可以实现自动泊车、避免碰撞等功能。

在工业生产中，可以用于控制机器人、机械手臂等设备避开障碍物，提高生产效率。

3. 测流超声波传感器还可应用于测流量，适用于液体和气体的流量测量。

它不会对被测介质产生压力和阻力，而且不受温度、粘度等因素的影响。

因此，被广泛应用于化工、水利、能源等行业。

三、超声波传感器的技术原理1. 超声波的传播特性超声波传感器利用的是声波在介质中的传播特性。

声波在介质中传播的速度和密度有关，通常情况下，介质密度越大，声波传播速度越快。

因此，在水中传播的声波速度显著高于空气中的声波速度。

2. 聚焦技术聚焦是超声波传感器技术的重要组成部分，它能够将声波束集中在一个小区域内，提高能量密度，增加返回信号的强度。

可以通过聚焦透镜、聚焦阵列等方式实现，这些聚焦元器件能够控制声波的传播方向和形状，提高信号的质量和可靠性。

3. 多普勒效应在测量物体速度时，超声波信号被发射向物体，并反弹回来，测量时间差就可以估算物体移动的距离和速度。

为了进一步提高速度测量的精度，可以利用多普勒效应，通过检测回波频率的变化来计算物体的速度。

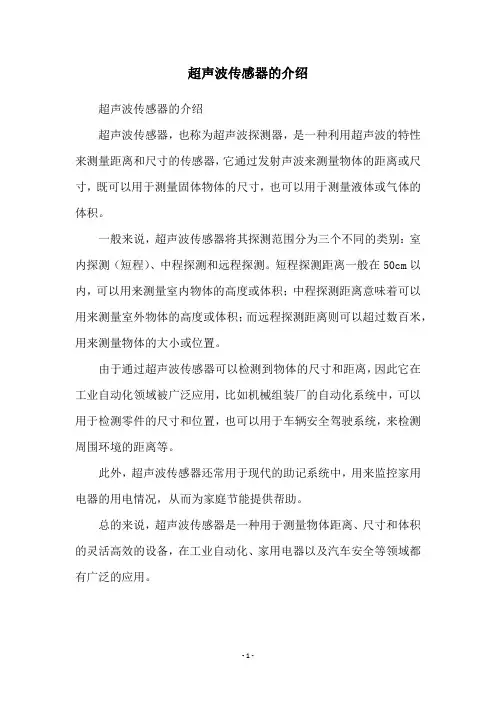

超声波传感器的介绍
超声波传感器的介绍
超声波传感器，也称为超声波探测器，是一种利用超声波的特性来测量距离和尺寸的传感器，它通过发射声波来测量物体的距离或尺寸，既可以用于测量固体物体的尺寸，也可以用于测量液体或气体的体积。

一般来说，超声波传感器将其探测范围分为三个不同的类别：室内探测（短程）、中程探测和远程探测。

短程探测距离一般在50cm以内，可以用来测量室内物体的高度或体积；中程探测距离意味着可以用来测量室外物体的高度或体积；而远程探测距离则可以超过数百米，用来测量物体的大小或位置。

由于通过超声波传感器可以检测到物体的尺寸和距离，因此它在工业自动化领域被广泛应用，比如机械组装厂的自动化系统中，可以用于检测零件的尺寸和位置，也可以用于车辆安全驾驶系统，来检测周围环境的距离等。

此外，超声波传感器还常用于现代的助记系统中，用来监控家用电器的用电情况，从而为家庭节能提供帮助。

总的来说，超声波传感器是一种用于测量物体距离、尺寸和体积的灵活高效的设备，在工业自动化、家用电器以及汽车安全等领域都有广泛的应用。

- 1 -。

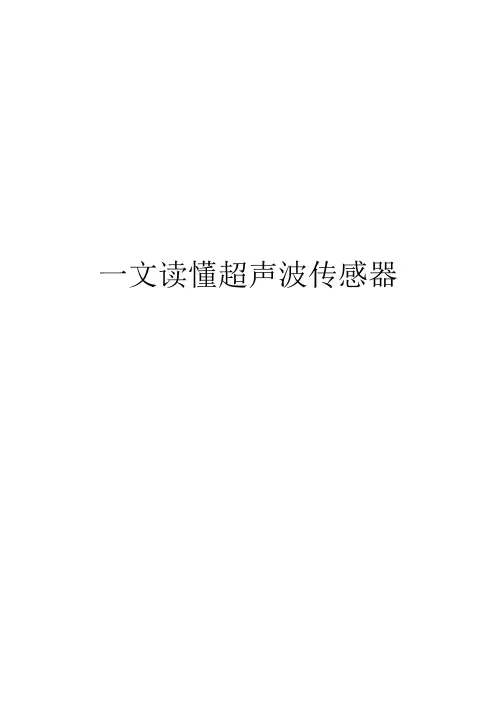

一文读懂超声波传感器超声波传感器是利用超声波的特性，将超声波信号转换成电信号的传感器。

在讲述超声波传感器之前，我们先来了解一下超声波。

超声波声波是一种能在气体、液体、固体中传播的机械波。

声波按频率可分为次声波、声波和超声波。

声波频率在16Hz-20kHz之间,是能为人耳所闻的机械波；次声波就是频率低于16Hz的机械，而波超声波则是频率高于20kHz的机械波。

超声波的特性是频率高、波长短、绕射现象小。

它最显著的特性是方向性好，且在液体、固体中衰减很小，穿透本领大，碰到介质分界面会产生明显的反射和折射，因而广泛应用于工业检测中。

超声波的传播速度：超声波通常有纵波、横波及表面波，他们的传播速度，取决于介质的弹性常数及介质密度。

气体和液体中只能传播纵波，气体中声速为344m/s，液体中声速为900-1900m/s。

在固体中，纵波、横波和表面波三者的声速成一定关系。

通常可认为横波声速为纵波声速的一半，表面波声速约为横波声速的90%。

超声波在介质中传播时，随着传播距离的增加，能量逐渐衰减。

能量的衰减决定于超声波的扩散、散射和吸收。

以超声波作为检测手段，能产生超声波和接收超声波。

完成这种功能的装置就是超声波传感器。

超声波传感器性能指标超声波传感器的主要性能指标，包括；（1）工作频率。

工作频率就是压电晶片的共振频率。

当加到它两端的交流电压的频率和晶片的共振频率相等时，输出的能量最大，灵敏度也最高。

（2）工作温度。

由于压电材料的居里点一般比较高，特别时诊断用超声波探头使用功率较小，所以工作温度比较低，可以长时间地工作而不产生失效。

医疗用的超声探头的温度比较高，需要单独的制冷设备。

（3）灵敏度。

主要取决于制造晶片本身。

机电耦合系数大，灵敏度高；反之，灵敏度低。

工作原理超声波传感器按其工作原理，可分为压电式、磁致伸缩式、电磁式等，以压电式最为常用。

压电式超声波传感器压电式超声波传感器是利用压电材料的压电效应原理来工作的。

超声波传感器
一般声控电路所用的声源如掌声、哨声、喇叭声等声响，它的声频范围从几百赫兹到十几千赫兹，人耳所能听到的声频范围从20Hz-20kHz，超过20kHz即称为超声频，也称为超声波。

在声频范围内，自然界声音的种类极其丰富，因此一般声控电路受干扰产生误触发情况较多，可靠性较差。

虽然采取了某些措施，如选频等措施，但对某些场合仍不能适应要求。

而超声波由于它的干扰声源范围较小，而超声波发射、接收、换能元件本身对频率的响应又具有单峰特性，因此它的抗干扰性能较好。

超声波传感器是近年来出现的用于超声控制元件，它分为发射器和接收器。

发射器将电磁振荡转换为超声波向空间发射。

接收器将接收到的超声波进行声电转换变为电脉冲信号。

常用的超声传感器有T40-XX 和R40-XX系列、UCM-40T、UCM-40R等。

其中T代表发射传感器，R代表接收传感器，它们都是成对使用的。

T/R40-XX系列超声传感器的外形及尺寸如图所示：
频率特性曲线见下图：
从以上的图中可以得知，它的声压能级、灵敏度在40kHz时最大，所以电路一般选用40kHz作为传感器的使用频率，这个系列的超声传感器电性能参数如表：
超声传感器的工作原理如下：当40KH的脉冲电信号由两引线输入后，由压电陶瓷激励器和谐振片转换成机械振动，经锥形辐射器将超声振动信号向外发射出去。

发射出的超声波向空中四面八方直线传播，遇有障碍物后它可以发生反射。

接收器在收到由发射器传来的超声波后，使内部的谐振片谐振，通过声电转换作用将声能转换为电脉冲信号，然后输入信号放大器，最后驱动执行器使电路动作。

注意管型和管脚正负极性。

超声波传感器超声波传感器是一种利用超声波进行测量和探测的设备。

它通过发射超声波并接收回弹的信号来判断目标物体的距离、位置以及其他相关信息。

超声波传感器在工业自动化、机器人技术、智能车辆、医疗设备等领域有着广泛的应用。

一、工作原理超声波传感器工作原理基于声音的传播和回声的接收。

它通过发射超声波脉冲并测量波的回弹时间来计算目标物体与传感器之间的距离。

通过不断地测量和比对回弹时间，超声波传感器可以实现对目标物体的准确测量。

二、特点与应用1. 非接触式测量：超声波传感器可以在不接触目标物体的情况下进行测量，避免了传统测量方法中接触到物体带来的误差和影响。

2. 高精度测量：超声波传感器具有较高的测量精度，可以实现毫米级的测量精确度，满足对距离和位置等信息的精确需求。

3. 多功能应用：超声波传感器可以广泛应用于测距、障碍物检测、水位检测、液体测量等不同的领域和场景。

4. 反应速度快：超声波传感器的反应速度非常快，可以实现实时的测量和控制，适用于对时间要求较高的应用场景。

5. 抗干扰性强：超声波传感器对外界环境的干扰较强，具备良好的抗干扰能力，可以在复杂的环境中稳定地工作。

超声波传感器在工业领域中被广泛应用，例如在自动化生产线中的测距与定位、机器人技术中的障碍物检测与定位，以及无人驾驶领域中的环境感知等。

此外，超声波传感器还被应用于医疗设备领域，用于测量血流速度、心脏功能以及体内器官的位置等。

在智能车辆中，超声波传感器可用于实现自动泊车功能，通过测量车辆与停车位之间的距离，准确引导车辆进行泊车操作。

同时，它也可以用于避免与其他车辆或物体的碰撞，提高行驶的安全性。

总的来说，超声波传感器凭借其高精度、快速响应和多功能应用等特点，成为了现代工业和科技领域中不可或缺的重要设备。

随着技术的不断发展和创新，相信超声波传感器在更多的领域和场景中将发挥更重要的作用。

超声波传感器基本介绍人们能听到声音是由于物体振动产生的，它的频率在20HZ-20KHZ范围内，超过20KHZ称为超声波，低于20HZ的称为次声波。

常用的超声波频率为几十KHZ-几十MHZ。

超声波传感器是利用超声波的特性研制而成的传感器。

超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。

超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。

超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。

因此超声波检测广泛应用在工业、国防、生物医学等方面。

以超声波作为检测手段，必须产生超声波和接收超声波。

完成这种功能的装置是声波传感器，习惯上称为超声换能器，或者超声探头。

以超声波作为检测手段，必须产生超声波和接收超声波。

完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。

超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。

小功率超声探头多作探测作用。

它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。

超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。

构成晶片的材料可以有许多种。

晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，使用前必须预先了解它的性能。

组成部分超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。

小功率超声探头多作探测作用。

它有许多不同的结构，可分直探头（纵波）、斜探头（横波）、表面波探头（表面波）、兰姆波探头（兰姆波）、双探头（一个探头反射、一个探头接收）等。

①性能指标超声波传感器超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。

构成晶片的材料可以有许多种。

晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，我们使用前必须预先了解它的性能。
