天津中考真题汇编【中】杠杆 专题

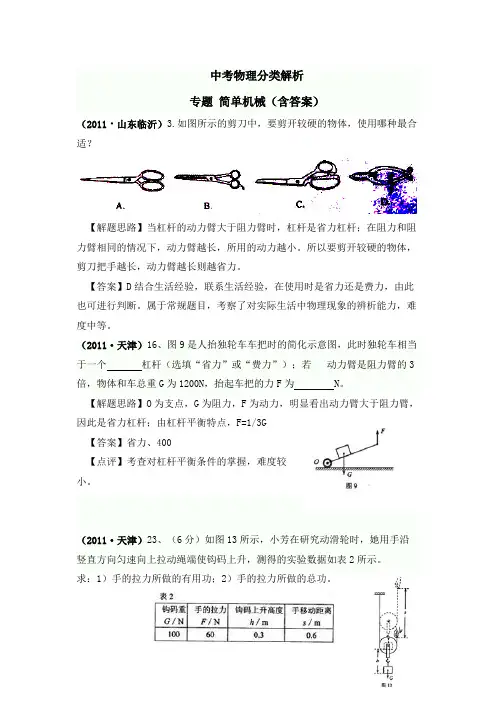

中考物理分类解析专题简单机械（含答案）（2011·山东临沂）3.如图所示的剪刀中，要剪开较硬的物体，使用哪种最合适？【解题思路】当杠杆的动力臂大于阻力臂时，杠杆是省力杠杆；在阻力和阻力臂相同的情况下，动力臂越长，所用的动力越小。

所以要剪开较硬的物体，剪刀把手越长，动力臂越长则越省力。

【答案】D结合生活经验，联系生活经验，在使用时是省力还是费力，由此也可进行判断。

属于常规题目，考察了对实际生活中物理现象的辨析能力，难度中等。

（2011·天津）16、图9是人抬独轮车车把时的简化示意图，此时独轮车相当于一个杠杆（选填“省力”或“费力”）；若动力臂是阻力臂的3倍，物体和车总重G为1200N，抬起车把的力F为 N。

【解题思路】O为支点，G为阻力，F为动力，明显看出动力臂大于阻力臂，因此是省力杠杆；由杠杆平衡特点，F=1/3G【答案】省力、400【点评】考查对杠杆平衡条件的掌握，难度较小。

（2011·天津）23、（6分）如图13所示，小芳在研究动滑轮时，她用手沿竖直方向匀速向上拉动绳端使钩码上升，测得的实验数据如表2所示。

求：1）手的拉力所做的有用功；2）手的拉力所做的总功。

【解题思路】物体上升所做的功W=Gh=100N·0.3m=30J；手的拉力所做的有总功W=FS=60N·0.6m=36J总【答案】解：从表知：G=100N h=0.3m F=100N S=0.6m=Gh=100N·0.3m=30J1)W有=FS=60N·0.6m=36J2)W总【点评】考查对动滑轮做功过程的理解，分清有用功和总功。

难度较小。

（2011·浙江温州）18．如图为家庭手摇升降晾衣架结构图，当顺时针摇动手柄时，横梁上升。

下列滑轮属于动滑轮的是（）A．甲 B．乙 C．丙 D．丁【解题思路】当摇动手柄横梁上升时，甲、乙、丙三个滑轮不动，为定滑轮，丁滑轮随横梁一起上升，为动滑轮。

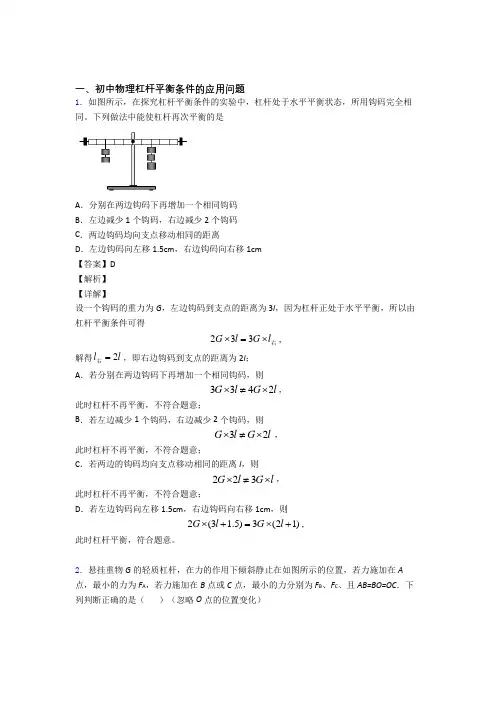

一、初中物理杠杆平衡条件的应用问题1．如图所示，在探究杠杆平衡条件的实验中，杠杆处于水平平衡状态，所用钩码完全相同。

下列做法中能使杠杆再次平衡的是A ．分别在两边钩码下再增加一个相同钩码B ．左边减少1个钩码，右边减少2个钩码C ．两边钩码均向支点移动相同的距离D ．左边钩码向左移1.5cm ，右边钩码向右移1cm【答案】D【解析】【详解】设一个钩码的重力为G ，左边钩码到支点的距离为3l ，因为杠杆正处于水平平衡，所以由杠杆平衡条件可得233G l G l ⨯=⨯右，解得2l l =右，即右边钩码到支点的距离为2l ；A ．若分别在两边钩码下再增加一个相同钩码，则3342G l G l ⨯≠⨯，此时杠杆不再平衡，不符合题意；B ．若左边减少1个钩码，右边减少2个钩码，则32G l G l ⨯≠⨯ ，此时杠杆不再平衡，不符合题意；C ．若两边的钩码均向支点移动相同的距离l ，则223G l G l ⨯≠⨯，此时杠杆不再平衡，不符合题意；D ．若左边钩码向左移1.5cm ，右边钩码向右移1cm ，则2(3 1.5)3(21)G l G l ⨯+=⨯+，此时杠杆平衡，符合题意。

2．悬挂重物G 的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在A 点，最小的力为 F A ，若力施加在B 点或C 点，最小的力分别为 F B 、F C 、且 AB=BO=OC ．下列判断正确的是（ ）（忽略O 点的位置变化）A ．F A > GB ．F B = GC ．F C < GD ．F B > F C【答案】C【解析】【详解】在阻力和阻力臂不变的情况下，动力臂越大，动力最小；若力施加在A 点，当OA 为动力臂时，动力最小为F a ；若力施加在B 点，当OB 为力臂时动力最小，为F b ；若力施加在C 点，当OC 为力臂时，最小的力为F c ，从支点作阻力的力臂为G l ，如图所示：A ．F a 的力臂AO ＞G l ，根据杠杆的平衡条件可知，F a ＜G ，A 错误。

天津市中考物理十年真题汇编试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．关于比热容，下列说法正确的是（）A．物体的比热容跟物体吸收或放出的热量有关.B．物体的比热容跟物体的温度有关.C．物体的质量越大,它的比热容越大.D．物体的比热容是物体本身的一种属性,与温度和质量都没有关系.2．根据汽油机和柴油机的区别，下列说法正确的是：（）A．汽油机气缸顶部有一个火花塞，柴油机气缸顶部是一个喷油嘴;B．汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合物;C．吸气冲程是内能转化为机械能;D．压缩冲程是内能转化为机械能.3．甲、乙两台机器，甲做的功是乙的2倍，但乙所用的时间是甲的1/3，比较甲、乙两台机器的功率，则:（）A． P1 : P2＝3 : 2 ; B． P1 : P2＝2 : 3 ;C． P1 : P2＝1 : 2 ; D. P1 : P2＝1 : 3.4．三个用铜、铁、铝制成的圆柱体，它们的质量相等，高度相同，把它们都竖放在水平桌面上，则它们对桌面的压强大小是....................................................................................... （）A．铜柱最大B．铁柱最大C．铝柱最大D．三个圆柱一样大5．有关重力和质量的关系正确的是.............................................................（）A．一个物体的质量随重力增大而增大B．质量、重力都属于物体属性C．一个物体在不同地方，质量不变但重力要变D．质量与重力只是单位不同6．2001年第47届世乒赛，国际乒联做出重大改革：为了增加乒乓球的可观赏性，将乒乓球改为“大球”。

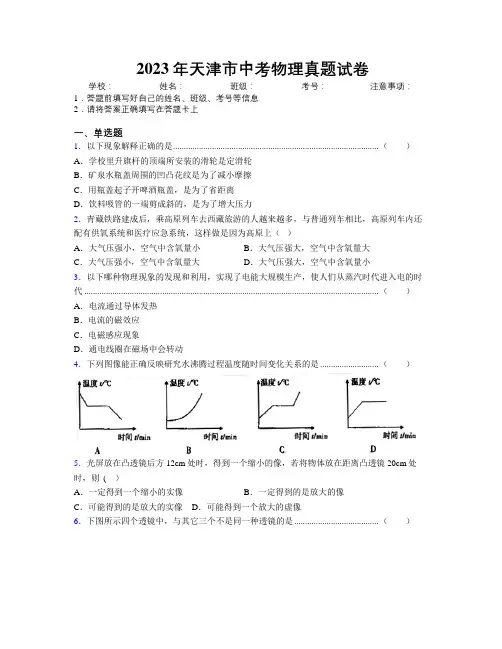

2023年天津市中考物理真题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．以下现象解释正确的是............................................................................................... （）A．学校里升旗杆的顶端所安装的滑轮是定滑轮B．矿泉水瓶盖周围的凹凸花纹是为了减小摩擦C．用瓶盖起子开啤酒瓶盖，是为了省距离D．饮料吸管的一端剪成斜的，是为了增大压力2．青藏铁路建成后，乘高原列车去西藏旅游的人越来越多，与普通列车相比，高原列车内还配有供氧系统和医疗应急系统，这样做是因为高原上（）A．大气压强小，空气中含氧量小B．大气压强大，空气中含氧量大C．大气压强小，空气中含氧量大D．大气压强大，空气中含氧量小3．以下哪种物理现象的发现和利用，实现了电能大规模生产，使人们从蒸汽时代进入电的时代 ........................................................................................................................................ （）A．电流通过导体发热B．电流的磁效应C．电磁感应现象D．通电线圈在磁场中会转动4．下列图像能正确反映研究水沸腾过程温度随时间变化关系的是 ........................... （）5．光屏放在凸透镜后方12cm处时，得到一个缩小的像，若将物体放在距离凸透镜20cm处时，则( ）A．一定得到一个缩小的实像B．一定得到的是放大的像C．可能得到的是放大的实像D．可能得到一个放大的虚像6．下图所示四个透镜中，与其它三个不是同一种透镜的是....................................... （）7．旧白炽灯在工作时，灯丝容易在最细处熔断，这是因为与相同长度的灯丝较粗处相比，在灯丝最细处......................................................................................................................... （）A．电压最小B．功率最小C．电阻最大D．电流最大8．在雷雨来临之前，电光一闪即逝，但雷声却隆隆不断，这是由于（）A．雷一个接一个打个不停B．双耳效应C．雷声经过地面、山岳和云层多次反射D．电光的速度比雷声传播速度大.9．探究性实验为测量待测电阻Rx的阻值，某同学设计了如图所示的电路R的阻值已知R′为滑动变阻器，且滑片位置固定不动电源电压U未知，S1、S2均为单刀双掷开关，A为电流表。

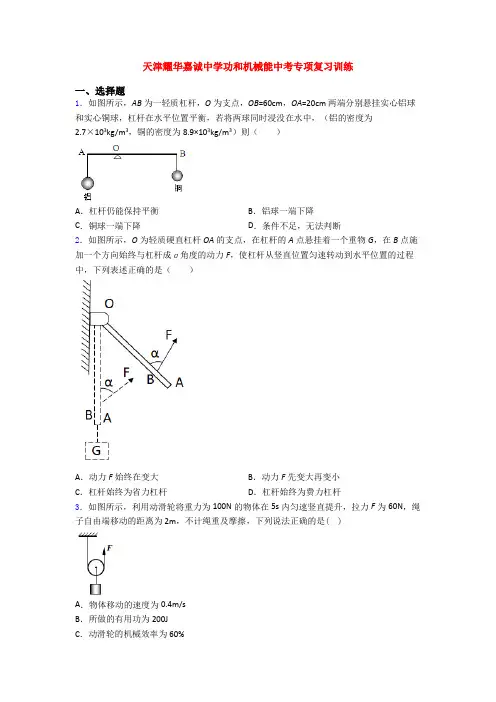

天津耀华嘉诚中学功和机械能中考专项复习训练一、选择题1．如图所示，AB为一轻质杠杆，O为支点，OB=60cm，OA=20cm 两端分别悬挂实心铝球和实心铜球，杠杆在水平位置平衡，若将两球同时浸没在水中，（铝的密度为2.7×103kg/m3，铜的密度为8.9×103kg/m3）则（）A．杠杆仍能保持平衡B．铝球一端下降C．铜球一端下降D．条件不足，无法判断2．如图所示，O为轻质硬直杠杆OA的支点，在杠杆的A点悬挂着一个重物G，在B点施加一个方向始终与杠杆成ɑ角度的动力F，使杠杆从竖直位置匀速转动到水平位置的过程中，下列表述正确的是（）A．动力F始终在变大B．动力F先变大再变小C．杠杆始终为省力杠杆D．杠杆始终为费力杠杆3．如图所示，利用动滑轮将重力为100N的物体在5s内匀速竖直提升，拉力F为60N，绳子自由端移动的距离为2m，不计绳重及摩擦，下列说法正确的是( )A．物体移动的速度为0.4m/sB．所做的有用功为200JC．动滑轮的机械效率为60%D．拉力F的功率为24W4．如图所示的滑轮组，绳子的末端缠绕在电动机上，电动机转动将下方钩码匀速提起。

如果加快电动机的转速，则后一次提升与前一次相比（）A．功率增大、机械效率增大B．功率增大、机械效率不变C．功率不变、机械效率不变D．功率不变、机械效率增大5．如图所示，轻质杠杆可绕O（O 是杠杆的中点）转动，现在B端挂一重为G的物体，在A端竖直向下施加一个作用力F，使其在如图所示的位置平衡，则A．F 一定大于GB．F 一定等于GC．F 一定小于GD．以上说法都不正确6．利用四个相同的滑轮，组成如图所示的甲、乙两个滑轮组，用同样的时间，把质量相等的重物G提升了相同的高度，所用的拉力分别为F甲、F乙，拉力做的功分别为W甲、W乙，拉力的功率分别为P甲、P乙，机械效率分别是η甲、η乙，（忽略绳重与摩擦），下列关系式正确的是（）A．W甲=W乙，P甲=P乙B．F甲>F乙，η甲>η乙C．W甲=W乙，P甲>P乙D．F甲=F乙，η甲=η乙7．用图所示装置提升重为350 N的箱子，动滑轮重50N，不计绳重和一切摩擦，下列说法正确的是A．该装置不仅省力，还省距离B．箱子匀速上升时，人对绳子的拉力为200 NC．箱子上升的速度等于绳子自由端伸长的速度D．此过程装置的机械效率约为58.3%8．如图，粗细均匀木棒AB长为1m，水平放置在O、O'两个支点上．已知AO、O'B长度均为0.25m。

中考物理2021-2023真题分项精编—杠杆（含答案解析）一、单选题1．（2023·山东济南·统考中考真题）图甲所示的案秤是生活中测量质量的常用工具，与各1个标有“0.5kg”“1kg”“5kg”和2个标有“2kg”的增砣配套使用。

如果把图乙所示的标有“2kg”的增砣放在秤盘中称量它的质量，测量结果应该（）A．大于2kg B．等于2kgC．小于2kg D．无法判断【答案】C【详解】标有“2kg”的增砣实际质量不是2kg，是指当被测物体的质量为2kg时，放在该增砣，案秤恰好在l物，因为l砣>l物，所以l砣<2kg，即水平方向平衡，该增砣的质量为m，根据杠杆平衡条件得，ml砣=2kg×当把增砣放在秤盘中称量它的质量，测量结果应该小于2kg，故C正确。

故选C。

2．（2023·江苏泰州·统考中考真题）如图所示，是仿照人的手臂设计的我国天宫空间站的机械臂。

下列工具使用时与机械臂属于同类型杠杆的是（）A．夹起食物的筷子B．拔钉子的羊角锤C．剪铁丝的钢丝钳D．起瓶盖的开瓶扳手【答案】A【详解】我国天宫空间站的机械臂是动力臂比阻力臂短的杠杆，是费力杠杆。

A．夹起食物的筷子的动力臂比阻力臂短，属于费力杠杆，故A符合题意；BCD．拔钉子的羊角锤、剪铁丝的钢丝钳、起瓶盖的开瓶扳手的动力臂比阻力臂长，属于省力杠杆，故BCD不符合题意。

故选A。

3．（2023·江苏宿迁·统考中考真题）在以“自行车中的物理知识”为主题的小论坛上，小明列举的以下观点中错误的是（）A．轮胎上有花纹——增大摩擦力B．用铝合金做车架——可减轻车身质量C．刹车把手是杠杆——可以省力D．停止蹬车，车仍运动——车受到惯性作用【答案】D【详解】A．轮胎上有花纹是在压力一定时，通过增加接触面的粗糙程度来增大摩擦力，故A正确，不符合题意；B．车架为铝合金材质，密度较小，在体积相等的情况下，整车质量越小，可减轻质量，故B正确，不符合题意；C．自行车的车把相当于杠杆，且动力臂大于阻力臂，所以刹车把手属于省力杠杆，故C正确，不符合题意；D．停止蹬车，车还能继续向前运动，是因为车具有惯性，惯性是物体本身的一种属性，不是力，不能说车受到惯性作用，故D错误，符合题意。

专题09 简单机械1．（2019·天津）如图是用撬棒撬石头的情景，图中关于该撬棒使用时的杠杆示意图正确的是（）A．B．C．D．【答案】A【解析】图中小石头与杠杆接触位置为支点，大石头向下压杠杆的力为阻力，人压杠杆的力为动力．过支点O与两个作用力垂直的线段长分别为两个力的力臂．（多选）2．（2017·天津）如图7 所示，某人用扁担担起两筐质量分别为m1、m2 的货物，当他的肩处于O 点时，扁担水平平衡，已知l1＞l2，扁担和筐的重力不计．若将两筐的悬挂点向O 点移近相同的距离l ，则A．扁担左端向下倾斜B．扁担右端向下倾斜C．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为D．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为【答案】AC【解析】试题分析：由题意知：当他的肩处于O 点时，扁担水平平衡，m1l1=m2l2，若将两筐的悬挂点向O 点移近相同的距离l 时，左边：m1（l1-l），右边：m2（l2-l），而l1＞l2，则m1（l1-l）＞m2（l2-l），故扁担左端向下倾斜，选项A是正确的；要使扁担恢复水平平衡需再往右侧筐中加入货物，其质量为m，则m1（l1-l）=（m2+m）（l2-l），解得：，选项C是正确的．故本题正确选项是AC．3．（2018·天津）利用图甲中的撬棒撬石块时，撬林相当于_____（选填“省力”或“费力”）杠杆：利用图乙中的滑轮组匀速提升900N的重物时，若忽略滑轮自重、绳重及摩擦，人对绳的最小拉力为_____N．【答案】省力300【解析】解：（1）用撬棒撬石头时，动力臂大于阻力臂，是省力杠杆；（2）由乙图可知绳子的有效股数n=3，拉力F=G物=×900N=300N．点睛：本题考查了杠杆的分类和滑轮组拉力的计算，结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．根据F=G物求出拉力的大小．4．（2021·天津）在“探究杠杆平衡条件”的实验中：（1）实验前，若使如图所示的杠杆在水平位置平衡，应将右端的平衡螺母向______（选填“左”或“右”）调节；（2）实验时，在已调平衡的杠杆两侧分别挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡，三次实验获得的数据如下表所示。

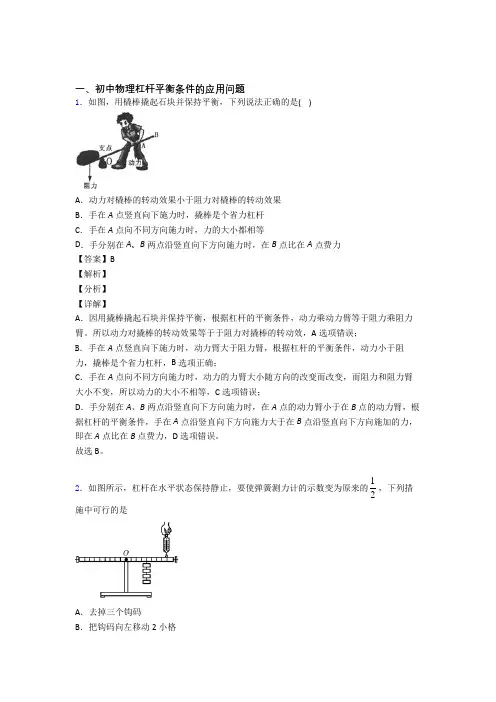

一、初中物理杠杆平衡条件的应用问题1．如图，用橇棒撬起石块并保持平衡，下列说法正确的是( )A．动力对橇棒的转动效果小于阻力对橇棒的转动效果B．手在A点竖直向下施力时，撬棒是个省力杠杆C．手在A点向不同方向施力时，力的大小都相等D．手分别在A、B两点沿竖直向下方向施力时，在B点比在A点费力【答案】B【解析】【分析】【详解】A．因用撬棒撬起石块并保持平衡，根据杠杆的平衡条件，动力乘动力臂等于阻力乘阻力臂。

所以动力对撬棒的转动效果等于于阻力对撬棒的转动效，A选项错误；B．手在A点竖直向下施力时，动力臂大于阻力臂，根据杠杆的平衡条件，动力小于阻力，撬棒是个省力杠杆，B选项正确；C．手在A点向不同方向施力时，动力的力臂大小随方向的改变而改变，而阻力和阻力臂大小不变，所以动力的大小不相等，C选项错误；D．手分别在A、B两点沿竖直向下方向施力时，在A点的动力臂小于在B点的动力臂，根据杠杆的平衡条件，手在A点沿竖直向下方向施力大于在B点沿竖直向下方向施加的力，即在A点比在B点费力，D选项错误。

故选B。

2．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。

A．去掉三个钩码，根据杠杆平衡条件F1L1＝F2L2得，G×4L＝F'2×8L，所以F'2＝12G，不符合题意；B．把钩码向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×2L＝F'2×8L，所以F'2＝G，故B符合题意；C．把钩码向右移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×6L＝F'2×8L，所以F'2＝3G，故C不符合题意；D．把弹簧秤测力计向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F'2×6L，所以F'2＝83G，故D不符合题意。

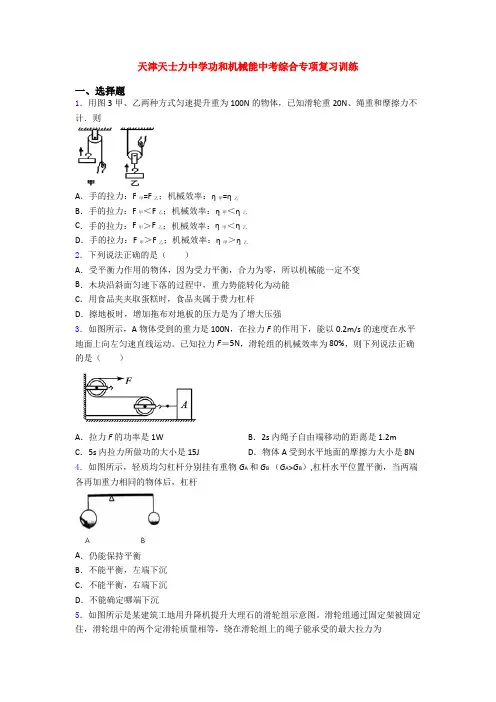

天津天士力中学功和机械能中考综合专项复习训练一、选择题1．用图3甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和摩擦力不计．则A．手的拉力：F甲=F乙；机械效率：η甲=η乙B．手的拉力：F甲＜F乙；机械效率：η甲＜η乙C．手的拉力：F甲＞F乙；机械效率：η甲＜η乙D．手的拉力：F甲＞F乙；机械效率：η甲＞η乙2．下列说法正确的是（）A．受平衡力作用的物体，因为受力平衡，合力为零，所以机械能一定不变B．木块沿斜面匀速下落的过程中，重力势能转化为动能C．用食品夹夹取蛋糕时，食品夹属于费力杠杆D．擦地板时，增加拖布对地板的压力是为了增大压强3．如图所示，A物体受到的重力是 100N，在拉力F 的作用下，能以 0.2m/s 的速度在水平地面上向左匀速直线运动。

已知拉力F＝5N，滑轮组的机械效率为 80%，则下列说法正确的是（）A．拉力F 的功率是 1W B．2s 内绳子自由端移动的距离是 1.2m C．5s 内拉力所做功的大小是 15J D．物体 A受到水平地面的摩擦力大小是 8N 4．如图所示，轻质均匀杠杆分别挂有重物G A和G B（G A>G B）,杠杆水平位置平衡，当两端各再加重力相同的物体后，杠杆A．仍能保持平衡B．不能平衡，左端下沉C．不能平衡，右端下沉D．不能确定哪端下沉5．如图所示是某建筑工地用升降机提升大理石的滑轮组示意图。

滑轮组通过固定架被固定住，滑轮组中的两个定滑轮质量相等，绕在滑轮组上的绳子能承受的最大拉力为2000N．大理石的密度是2.8×103kg/m3，每块大理石的体积是1.0×10﹣2m3，升降机货箱和动滑轮的总重力是300N．在某次提升15块大理石的过程中，升降机在1min内将货箱中的大理石沿竖直方向匀速提升了15m，绳子末端的拉力为F，拉力F的功率为P，此时滑轮组的机械效率为η．不计绳子的重力和轮与轴的摩擦，g取10N/kg．下列选项中正确的是A．升降机一次最多能匀速提升40块大理石B．拉力F的大小为1300NC．拉力F的功率P为1125WD．滑轮组的机械效率η为85%6．如图所示，某同学用重为10N的动滑轮匀速提升重为50N的物体．不计摩擦，则该同学所用拉力F的可能值是A．20N B．25N C．30N D．35N7．如图所示，F1=4N，F2=3N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）．下列说法错误的是（）A．F2的功率为0.6WB．弹簧测力计读数为9NC．物体A和地面之间有摩擦力D．如果增大F2，物体A可能向左运动8．分别用如图所示的两个滑轮组，将同一物体提升到相同高度．若物体受到的重力为100N，动滑轮的重力为20N．在把物体匀速提升1m的过程中，（不计绳重和摩擦）下列说法正确的是A．甲、乙两滑轮组所做的有用功都是100JB．甲滑轮组所做的有用功为200J ，乙滑轮组所做的有用功为300JC．甲、乙滑轮组中绳子的自由端的拉力相等D．甲、乙两滑轮组的机械效率不相等9．小华分别用如图所示的甲、乙两个滑轮组，分别在相同时间内将同一重物匀速提升了不同的高度h1和h2（h1<h2），每个滑轮的重均相等，不计绳重及摩擦．针对这一现象，小明得出了以下4个结论：①F1做的功等于F2做的功；②甲滑轮组的机械效率等于乙滑轮组的机械效率；③使用乙滑轮组比甲滑轮组更加省力；④F1做功的功率大于F2做功的功率，其中正确的结论有A．1个B．2个C．3个D．4个10．轻质硬杆AB长50cm。

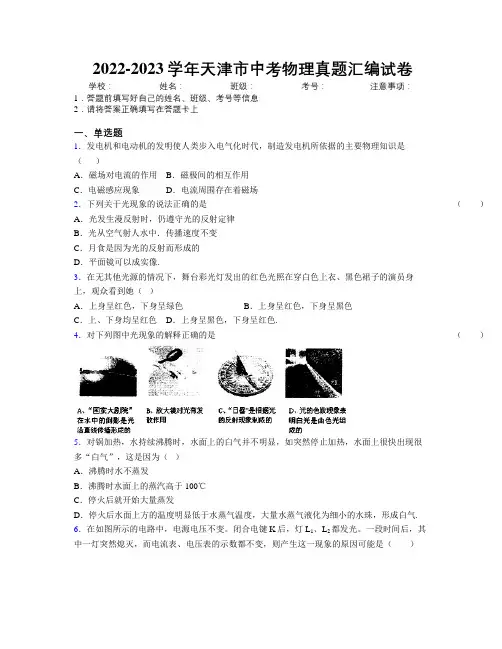

2022-2023学年天津市中考物理真题汇编试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．发电机和电动机的发明使人类步入电气化时代，制造发电机所依据的主要物理知识是（）A．磁场对电流的作用B．磁极间的相互作用C．电磁感应现象D．电流周围存在着磁场2．下列关于光现象的说法正确的是（）A．光发生漫反射时，仍遵守光的反射定律B．光从空气射人水中．传播速度不变C．月食是因为光的反射而形成的D．平面镜可以成实像.3．在无其他光源的情况下，舞台彩光灯发出的红色光照在穿白色上衣、黑色裙子的演员身上，观众看到她（）A．上身呈红色，下身呈绿色B．上身呈红色，下身呈黑色C．上、下身均呈红色D．上身呈黑色，下身呈红色.4．对下列图中光现象的解释正确的是（）5．对锅加热，水持续沸腾时，水面上的白气并不明显，如突然停止加热，水面上很快出现很多“白气”，这是因为（）A．沸腾时水不蒸发B．沸腾时水面上的蒸汽高于100℃C．停火后就开始大量蒸发D．停火后水面上方的温度明显低于水蒸气温度，大量水蒸气液化为细小的水珠，形成白气.6．在如图所示的电路中，电源电压不变。

闭合电键K后，灯L1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）7．如图所示是一位同学已经连接好的电路，闭合开关，并将滑动变阻器的滑片向A端移动，则观察到的现象是...................................................................................................................... ( )A．电流表的示数逐渐减小B．电压表的示数逐渐减小C．小灯泡越来越亮D．电路中消耗的总功率增大8．古典名著《三国演义》中，猛将张飞单枪立马在长坂坡当阳桥头，一声大喝，吓退曹操十万大军。

天津市中考物理真题汇编试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．某同学想用一只“1.5V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V的蓄电池作电源。

为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm”的电阻线。

该同学应如何利用这捆电阻线才能保证小灯泡正常发光（）A．应并联一段20cm长的电阻线B．应串联一段20cm长的电阻线C．应并联一段15cm长的电阻线D．应串联一段15cm长的电阻线.2．有关声音的传播，下列叙述正确的是（）A．声音的传播需要介质B．声音在空气中的传播速度比光速快C．声音在真空中传播速度最快D．人耳能直接听到次声波和超声波.3．把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的光屏上成了4 cm高的（）像，物体离凸透镜的距离可能是A．7.5 cm B．12.5 cm C．4.5 cm D． 10 cm4．图中a、b是同一人的两幅照片，b图中他拿的眼镜 .............................................. （）A．属于凸透镜，可用于矫正近视眼B．属于凸透镜，可用于矫正远视眼C．属于凹透镜，可用于矫正远视眼D．属于凹透镜，可用于矫正近视眼5．冬天室外背荫处的冰雪未见融化，过些日子，也能消失，这是（）A．汽化现象B．升华现象C．凝华现象D．蒸发现象6．如图所示，要使手电筒正常工作，两节干电池安装正确的是............................... （）A．甲图B．乙图C．丙图D．都不正确7．现有一蓄电池正负极标记模糊不清，以下四组器材中，你认为无法判断蓄电池正负极的是..................................................................................................................................................... ( ) A ．开关、螺线管、小磁针、若干导线 B ．开关、小灯泡、电流表、若干导线 C ．开关、小灯泡、滑动变阻器、若干导线 D ．开关、小灯泡、电压表、若干导线8．声音在空气、煤油、水和铁中传播相等的距离，所用时间最少的是在（ ） A ．水中B ．空气中C ．铁中D ．煤油中9． 将一段电阻为R 的均匀电阻丝截成等长的2段，再将它们的端点紧紧缠在一起，合并后的电阻丝的电阻是原来的（ ） A ．1倍B ．2倍C ．4倍D ．14倍 10．如图是建筑工地上正在工作的挖掘机，下列说法错误的是 （ ）A ．挖掘铲的前端做成齿状，是为了增大压强;B ．挖掘机的两条履带，可以减小挖掘机对地面的压强;C ．机械臂A 被液压杆撑起时，相当于省力杠杆;D ．挖掘臂水平转动时，挖掘机对铲内的土没有做功.11．关于“8V 4W ” 的灯L 1和 “4V 2W ”的灯L 2，下列说法中错误．．的是 （ ）A ．L 1的电阻大于L 2的电阻B ．两灯均正常工作时，L 1较亮C ．两灯串联在12V 电源两端时都能正常发光D ．两灯并联时，两端最大可加8V 电压12．绵延在厦门环岛路上的“永不止步”群雕，将马托松比赛的场景永远定格在这条世界上最美丽的赛道上（图）。

天津中考物理考点真题汇编：08简单机械与机械效率【五年中考】一、单选题1．（2019·天津·中考真题）如图是用撬棒撬石头的情景，图中关于该撬棒使用时的杠杆示意图正确的是（ ）A． B． C．D．二、多选题2．（2023·天津·统考中考真题）在测量滑轮组机械效率的实验中，用如图所示的滑轮组先匀速提升重为是G 1的物体，额外功与有用功之比为1︰3；再匀速提升重为G 2的物体。

先后两次绳子自由端的拉力之比为2︰5。

若不计绳重和摩擦，则（ ）A．12:2:5G G = B．12:1:3G G =C．先后两次滑轮组的机械效率之比为3︰4D．先后两次滑轮组的机械效率之比为5︰6三、实验题（3）为了进一步验证实验结论，又做了图所示的实验，在杠杆水平平衡时；①已知每个钩码的质量均为50g，则此次实验中阻力F2大小为 N，阻力臂l2为 cm；（g取10N/kg）②请你在图中画出动力F1的力臂。

( )(1)表中第3次实验时滑轮组的机械效率为 ：根据表中数据在图中画出该滑轮组的绕线方式( )；(2)分析表中数据可知：用同一滑轮组提升不同的物体，物体越重，滑轮组的机械效率 （选填“越高”“越低”或“不变”）；(3)为了验证猜想二，还需增加的实验器材是 ｡四、综合题5．（2022·天津·统考中考真题）图是用道钉撬撬道钉的情景。

道钉撬可视为以O为支点的杠杆，若动力F1为200N，动力臂l1为1.2m（图中未画出），阻力臂l2为0.06m，不计道钉撬自身重力。

（1）在图中画出动力臂l1；（2）求道钉对道钉撬的阻力F2的大小。

【两年模拟】一、单选题1．（2023·天津东丽·统考二模）如图所示，自行车是绿色出行的交通工具，它在结构与使用上应用了很多物理知识，下列说法正确的是（）A．轮胎表面凹凸的花纹可以减小摩擦B．安装滚动轴承是为了增大摩擦C．自行车手闸是一个费力杠杆D．较宽的坐垫可以减小压强2．（2023·天津东丽·统考二模）如图所示的四幅图中描述及相关作图正确的是（）A．图（1）中，斜面上物体所受重力和支持力的示意图B．图（2）中，l为杠杆所受拉力F的力臂C．图（3）中，通过凸透镜的光线D．图（4）中，通电螺线管的磁极3．（2023·天津河北·统考二模）如图所示，用F=12N的拉力竖直向上匀速提升木块，2s内木块升高的高度为0.1m，木块重力G=30N，下列判断正确的是（）A．拉力F做功为1.2J B．滑轮组做的有用功为9JC．滑轮组机械效率为83.3%D．拉力F做功的功率为0.6W4．（2022·天津河西·统考二模）如图所示，下列作图正确的是（）A． 两个同名磁极周围的磁感线B． 杠杆平衡时拉力F的力臂为lC．静止在通电螺线管上方的小磁针D． 物体沿粗糙斜面下滑时的受力示意图5．（2022·天津南开·统考二模）下列机械中，使用时不能省力但能省距离的是（）A． 自行车的脚踏B． 赛艇的船桨C． 盘山公路D． 旗杆顶的定滑轮6．（2022·天津和平·统考二模）图所示的用具中，属于费力杠杆的是（）A．B．C．D．二、多选题7．（2023·天津·校联考二模）某建筑工地上，工人用滑轮组和桶组成的装置将水泥从地面匀速运至距地面高为h的楼层，如图所示。

专题11杠杆1.（2008天津，16，填空）杠杆的平衡条件是 .如图所示杠杆处平衡状态，则L1=L2如(每个钩码的重力相等)．【答案】F1l1=F2l2；2【解析】杠杆平衡的条件是：动力乘以动力臂等于阻力乘以阻力臂，字母表示为：F1l1=F2l2．因为F1：F2=1：2，所以l1：l2=2:1，故l1=2l2。

2.（2009天津，8）门的把手一般都安装在离门轴远的一端，其中的科学道理是（）A．根据杠杆的知识，推开门时比较省距离B．根据杠杆的知识，推开门时比较省力C．根据功的知识，推开门时手对门做功较慢D．根据功的知识，推开门时手对门做功较少【答案】B【解析】根据杠杆的知识，把手一般都安装在离门轴远的一端，这样推门时动力臂大，推开门时比较省力。

故选B3.（2010天津，7）根据具体工作需要能选择合适的工具是劳动者的基本技能．要剪开较硬的物体，图中的四种剪刀，应选择（）【答案】D【解析】要剪开较硬的东西，应该选择省力杠杆，而省力杠杆的动力臂大于阻力臂．A、B、C图中剪刀的动力臂小于阻力臂，是费力杠杆，故都不符合题意；D、此剪刀的动力臂远大于阻力臂，是省力杠杆，符合题意。

故选D4.（2011天津，16，填空）图中是人抬独轮车车把时的简化示意图，此时独轮车相当于一个杠杆（选填“省力”或“费力”）；若动力臂是阻力臂的3倍，物体和车总重G为1200N，抬起车把的力F为N。

【答案】省力；300【解析】（1）由示意图可知，独轮车在使用时动力臂大于阻力臂，所以它属于省力杠杆．（2）由杠杆的平衡条件：F•L1=G•L2，因为动力臂是阻力臂的3倍，所以F=G/3=900N/3=300N．5.（2013天津，8）图中为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是（）A. B. C. D.【答案】D【解析】由题意可知要想把瓶盖打开，开瓶器手柄应向上抬，也就是说动力的方向是向上的；瓶盖阻碍开瓶器的向上抬，所以阻力的方向是向下的；开瓶器顶端与瓶盖接触以此为支点．由故D正确。

一、初中物理杠杆平衡条件的应用问题1．如图所示，小明利用一根长为L 的扁担挑水，他在扁担的左端挂上质量为m 1的水桶，在右端挂上质量为m 2的水桶，右手扶着扁担右侧。

已知m 1> m 2 ，不计扁担自重，下列说法正确的是（ ）A ．若要右手不使力，小明的肩应靠近扁担左端B ．若要右手不使力，小明的肩应靠近扁担右端C ．小明的肩位于扁担中点时，右手需要给扁担施加向上的力D ．扁担与肩的接触面积越小，肩受到的压强越小【答案】A【解析】【分析】【详解】AB ．扁担在左端挂了m 1的水桶，右端挂了m 2的水桶，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，若要扁担平衡右手不使力，人的肩膀应靠近扁担左端，故A 正确，B 错误；C ．小明的肩位于扁担中点时，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，左端下沉，为了使扁担在水平位置平衡，右手需要给扁担施加向下的力，故C 错误；D ．根据压强的公式F p S=可知，压力一定时，扁担与肩的接触面积越小，肩受到的压强越大，故D 错误。

故选A 。

2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm 3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q 点处时秤杆恰好平衡，如图所示。

当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。

天津市中考物理原题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示，三个底面积不同的圆柱形容器内分别盛有A、B、C三种液体，它们对容器底部的压强相等，现分别从三个容器内抽出相同深度的液体后，剩余液体对容器底部的压强p A、p B、p C的大小关系是......................................................................................................... （）A．p A＞p B＞p C B．p A＝p B＝p C C．p A＜p B＜p C D．p A＝p C＞p B2．下列说法正确的是....................................................................................................... （）A．杠杆一定能够省力B．定滑轮既能省力又能改变力的方向C．动滑轮既能省力又能改变力的方向D．滑轮组既能省力又能改变力的方向3．中央电视台体育频道经常转播一些重要的象棋和围棋大赛。

如下图所示，主持人在讲解时，棋子被吸附在竖直放置的磁性棋盘上保持静止。

此时棋子受到的摩擦力（）A．方向竖直向上，大小等于它的重力B．方向竖直向下，大小等于它的重力C．方向竖直向上，大小大于它的重力D．方向竖直向下，大小大于它的重力4．一支未使用过的2B铅笔的长度最接近于 ................................................................ （）A．10cm B．20cm C．30cm D．40cm5．下图是直流电动机提升重物的示意图，电源电压为110V且保持不变，电路中的电流是5A，质量为50kg的重物在电动机带动下以0．9 m／s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是（g取10N／kg）A．2ΩB．4ΩC．10ΩD．22Ω6．加油站都有这样的提示“禁止抽烟”、“请熄火”、“请不要使用手机”等．这样是为了防止火花点燃汽油引起火灾，因为常温下汽油容易..................................................... （）A．液化B．汽化C．凝华D．升华7．如图所示,描述晶体熔化过程的曲线是......................................................................... （）8．下列有关声音的说法，正确的是............................................................................... （）A．听声音可以辨知说话人是谁，依靠的是音色B．超声波可以击碎结石，说明声音可以传递信息C．“余音绕梁”说明声音可以不由振动产生D．美妙的音乐永远不会成为噪声9．声音的产生与传播中，下列说法错误的是：（）A．声音是由物体的振动产生的B．声音传播需要介质C．频率小于20000H Z的声音人们都能听到D．噪声是发声体做无规则振动时发出的声音10．自行车的车铃响时，用手握住车铃就听不到铃声了，这是因为（）A．车铃发出的声音被手全部吸收了。

（四）力学重难点瓶颈突破专题解析版专题19 杠杆问题攻略解析版【考查重难点剖析】 1、考点定位：1）简单机械是现代复杂机械制造的基础，而且简单机械本身在实际的生产生活中，就有着及其广泛的应用，因而在全国各省市中考试题中，出现的频率极高，为中考物理的一个重要命题点，考查地位比较突出。

2）简单机械问题的考查，一般以作图题、选择题、填空题为主，偶然会综合在材料阅读与实验探究题之中，题型多而不杂，考生得分不易。

2、考点剖析：G lh F①瓶盖①钓鱼①跷跷①汽车①盘山【突破技巧】1、在全国各省市中考物理试题中，简单机械以作图题学生丢分比较严重，综合计算题更是考生难点。

其中杠杆问题是简单机械的核心内容，也是考查重点与难点，应作为重点研究。

2、通过对中考试题的分析，关于杠杆问题的考查总体变化不大，以生活现象中的相关应用为载体，以作图题、实验探究题、计算题为主要手段，有进一步向综合性发展的趋势。

2、难点：①找不到杠杆的支点，不理解力臂；②不会确定杠杆的力臂，更不会做最小力；③不会应用杠杆的原理解决问题；④不会应用杠杆原理解决实际生活问题。

⑤找不到杠杆上对应的做功位置。

3、难点原因分析：①不理解杠杆的本质特点，死记硬背知识，是造成不会判断力臂的主要原因；②知识与现象对应不起来，知识现象两张皮，是应用知识解决实际问题的最大障碍；③不理解杠杆原理，不理解杠杆的本质，是不会应用的主要原因；④不理解功的定义本质，是与杠杆对应不起来的主要原因；4、“难点”突破技巧：【技巧一】——模拟法要点：此法用于突破找不到支点，不会判断动力与阻力，找不到力臂的难点。

①将给定的情境用手边的物品进行模拟演示，在操作过程中绕着转动的点即为“支点”。

②依据模拟就可以准确判断出力的类别。

使杠杆动起来的力就是动力，阻碍杠杆运动的力就是阻力。

③根据力臂的定义，作出动力与阻力，从支点向动力与阻力的作用线引垂线，就可以准确找到动力臂与阻力臂。

【技巧二】——连线法要点：此法用于突破不会作最小力的杠杆问题难点。

2023年天津市中考物理能力测试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示，一根杠杆可绕O点转动，B处挂着一重物G，如果在A点施加一个如图所示的动力F使杠杆在水平方向上平衡，则该杠杆为.................................................................. （）A．费力杠杆B．省力杠杆C．等臂杠杆D．以上三种情况都有可能2．下列工具中属于省力的杠杆是................................................................................... （）A．镊子；B．螺丝刀；C．理发剪刀；D．钓鱼杆。

3．甲、乙两队进行拔河比赛，甲队拉绳子的力为F1，乙队拉绳子的力为F2，比赛结果是甲队胜，那么，甲、乙两队拉绳子的力的大小关系是:（）A．F1＞ F2 ; B．F1＜F2 ; C．F1＝F2 ; D．无法确定.4．生活中需要对一些物理量进行估测，以下估测接近实际的是（）A．课桌的高度约80mm B．人正常步行速度约5m/sC．考场内空气的温度约50℃D．初中生的质量约50kg5．LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。

二极管由下列哪种材料制成 .................................................................................................................................... （）A．陶瓷材料B．金属材料C．半导体材料D．超导材料6．某同学游泳时，在水中不觉得冷，而上岸后却觉得冷。

天津市中考物理总复习专题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上一、单选题1．下图为田湾核电站发电流程图。

在核电站的发电过程中，核能的获取途径及能量转化顺 序正确的是......................................................................................................................... （ ）A ．聚变；核能→内能→化学能→电能B ．聚变；核能→内能→机械能→电能C ．裂变；核能→内能→机械能→电能D ．裂变；核能→内能→化学能→电能2．“海宝”是2010年世博会的吉祥物，其形象如图所示。

小玲的爸爸从上海给她带回一个“海宝”。

经测量，她发现该“海宝”的质量为200g ，体积为300 cm 3。

已知水的密度ρ水＝1．0×103 kg/m 3，g ＝10 N/kg ，则 ........................................................................................... （ ）A ．将该“海宝”浸没在水中，它受到的浮力为2 NB ．将该“海宝”浸没在水中，放手后“海宝”将下沉C ．将该“海宝”浸没在水中，放手后“海宝”将上浮D ．将该“海宝”浸没在水中，放手后“海宝”将悬浮3．如图所示的四个实例中，目的是为了减小摩擦的是 ............................................... （ ）4．观察如图所示的指甲刀的结构图，其中分析正确的是 ........................................... （ ）B CDA自行车的车把上刻有条汽车轮胎上刻有自行车脚蹬上刻有纹轴承中装有滚A．一个杠杆，且是省力杠杆B．两个杠杆，一个省力杠杆，一个费力杠杆C．三个杠杆，一个省力杠杆，两个费力杠杆D．三个杠杆，一个费力杠杆，两个省力杠杆5．如图所示，是一种高档办公用椅。

中考杠杆及杠杆动态平衡问题复习杠杆基础问题一、杠杆力臂的作法方法点拨：一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。

杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直例：如图所示，作出图中各杠杆的动力和阻力的力臂。

、最大动力臂和最小动力的作法 方法点拨： 一、找到杠杆的支点。

二、如果未规定动力作用点，则刚赶上离支点最远的点动力作用点。

三、做出动力，动力方向与动力作用点和支点的连线垂直。

例1 :为使杠杆OA 保持静止，画出在 A 点所加最小力F i 的示意图和阻力F 2的力臂12.例2:如图丙所示，用螺丝刀撬起图钉•请在图上画出螺丝刀 受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上 小动力F i 的示意图.例3:如图3所示，一重力可忽略不计的杠杆，支点为 端挂一重物 G ,若要杠杆在图示位置平衡，要在 C 的力，这个力的方向怎样？A 点的最O ，A 点加最小丙拓展训练：11、如图所示，曲杆 AOBd 重不计，O 为支点，AO=60cm OB=40cm BC=30cm 要 使曲杆在图示位置平衡，请作出最小的力 F 的示意图及其力臂L。

2、如图所示，唐师傅想用最省力的方法把一个油桶推上台阶•请你在图中画出这个力的示意图.3、如图所示，一只圆柱形油桶，高80cm,底部直径为60cm,盛满油以后总重为3000N,要想使底部D稍稍离开地面，在B点要加的最小力为多大？同时请作出最小的力F的示意图及其力臂L。

4. 如图所示，用撬棒撬起大石头，向上、向下用力都可以, 哪一种方式更省力？请你具体说明原因。

三、根据力臂画力的作法方法点拨：作力臂的垂线，并延长至杠杆，作用线与杠杆的交点即为力的作用点。

力的方向要根据杠杆平衡状态来判断。

例1:如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G,在力F作用下杠杆静止在水平位置，‘1为‘ -的力臂。
