工字钢强度验算

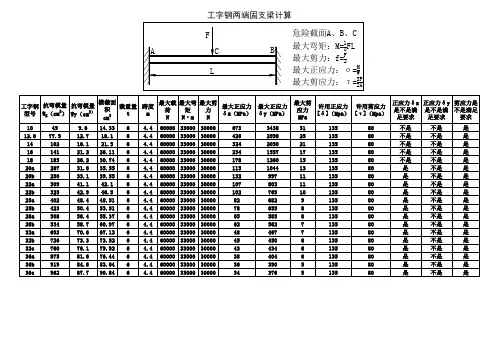

工字钢强度及挠度验算 一、有关工字钢计算公式 1、一孔梁计算
2、两孔梁计算
注：1．在均布荷载作用下：M ＝表中系数×ql 2
；V ＝表中系数×ql ；EI
w 100ql 表中系数4⨯= 3、三孔梁计算
注：1．在均布荷载作用下：M ＝表中系数×ql 2；V ＝表中系数×ql ；EI
w 100ql 表中系数4
⨯=
二、工字钢强度及挠度验算 1、工字钢截面特性参数 W x —截面抵抗矩(cm3) I x —截面惯性矩(cm4) 2、强度验算
σ=M/W （N/mm2）
计算结果与f=215 N/mm2 (钢材强度设计值)比较
3、挠度验算
F max=挠度公式计算
与L/400比较
钢材的弹性模量E=206×103
圆管稳定性验算
1、查圆管截面特性表
查的圆管的回转半径ix及截面面积A
2、确定圆管长度L
3、计算圆管长细比λ=L/ix
4、查《钢结构设计规范》表C—2,确定圆管折减系数ψ
5、钢材容许应力[σ]=180MPa(轴向力)
6、圆管稳定条件
σ=F/A＜ψ[σ]
贝雷梁受力计算1、321贝雷梁特性
321贝雷梁弹性模量E=2.1×105 MPa
单排单层(不加强)A=5.1×103
mm
2
，
单排单层(加强)A=10.2×103 mm
2
[σ]=210MPa
挠度计算式为
计算值要小于L/400。

工字钢抗弯强度计算方法一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型基本参数：长 L =6 M4、集中力：标准值Pk=Pg+Pq =40+40=80 KN设计值Pd=Pg*γG+Pq*γQ =40*+40*=104 KN二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性： Ix= 23850cm4 Wx= 1190cm3 Sx=G= m翼缘厚度 tf= 腹板厚度 tw=三、相关参数1、材质：Q2352、x轴塑性发展系数γx：3、梁的挠度控制［v］：L/250四、内力计算结果1、支座反力 RA = RB =52 KN2、支座反力 RB = Pd / 2 =52 KN3、最大弯矩 Mmax = Pd * L / 4 =156五、强度及刚度验算结果1、弯曲正应力σmax = Mmax / (γx * Wx)＝ N/mm22、A处剪应力τA = RA * Sx / (Ix * t w)＝ N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝ N/mm24、最大挠度 fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )= mm5、相对挠度 v = fmax / L =1/弯曲正应力σmax= N/mm2 < 抗弯设计值 f : 205 N/mm2 ok!支座最大剪应力τmax= N/mm2 < 抗剪设计值 fv : 125 N/mm2 ok!跨中挠度相对值 v=L/ < 挠度控制值［v］:L/ 250 ok! 验算通过Re: 如何计算角钢的受力---[图，请教]1、? ? ? ? 设每个支点承载力为p=1875N，根据图所示，支点反力R＝2p2、? ? ? ? 第一受力点弯矩M1=2p×=，第二受力点弯矩M2=2p×（＋）－p×=＝如弯矩图所示3、? ? ? ? 查东北大学机械设计手册第一册3－157页的50×5的角钢抗弯W＝=×10－6m34、? ? ? ? 计算弯曲应力σ＝M2/w=×10－6=491×106N/m2=491MPa5、? ? ? ? 角钢材料一般为Q235，其屈服应力为235MPa，故判断491>235，角钢将失效Q235钢抗弯强度设计值 = = =mm2 < f=205N/mm2 符合要求。

【最新整理，下载后即可编辑】工字钢对接工艺强度验算书焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定，规范将对接焊缝质量分为一级、二级和三级，考虑到实际施工中对接焊缝很难达到一级、二级的质量要求，因此，本次验算是针对焊缝质量等级为三级来进行强度验算。

对于采用自动焊、半自动焊和E43型焊条的手工焊，构件钢材为Q235钢的对接焊缝，其焊缝的抗压强度设计值2/215mm N f w c =和抗剪强度设计值2/125mm N f w v =均与母材的强度设计值相同，而三级的抗拉对接焊缝强度设计值为2/185mm N f w t =，Q235钢的抗拉强度设计值为2/215mm N f =，因此，需验算工字钢在采用对接焊缝以及周边焊共同作用时，焊缝的抗拉强度能否达到母材的抗拉强度设计值即可。

一、I22b 工字钢加强钢板选取计算1、I22b 工字钢截面达到设计强度的弯矩计算I x =3570cm 4 W x =325cm 3 I x / S x =18.7cmt w =12.3mm d=9.5mm设计强度）(/2151032523max mm N M W M x =⨯=M max =215N/mm 2×325×103mm 3=69.875KN.mI x ——x 轴的截面惯性矩W x ——x 轴的截面模量t w ——工字钢翼缘板厚度d ——工字钢腹板厚度M max ——使截面达到材料设计强度的计算截面弯矩2、三级焊缝达到设计强度的弯矩计算三级的抗拉对接焊缝强度设计值为2/185mm N f w t =2/185mm N W M ==σ M=185N/mm 2×325×103mm 3=60.125KN.m3、加强钢板截面尺寸计算焊缝对截面抵抗的削弱在腹板处和翼缘板处，由于施工中对翼缘板处平整的要求，一般不在翼缘板处加强，因此在腹板两边添加加强钢板来弥补焊缝对截面的削弱。

工字钢抗弯强度计算方法一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型基本参数：长L =6 M4、集中力：标准值Pk=Pg+Pq =40+40=80 KN设计值Pd=Pg*γG+Pq*γQ =40*1.2+40*1.4=104 KN二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性：Ix= 23850cm4 Wx= 1190cm3 Sx= 711.2cm3G= 80.1kg/m翼缘厚度tf= 16.5mm 腹板厚度tw= 14.5mm三、相关参数1、材质：Q2352、x轴塑性发展系数γx：1.053、梁的挠度控制［v］：L/250四、内力计算结果1、支座反力RA = RB =52 KN2、支座反力RB = Pd / 2 =52 KN3、最大弯矩Mmax = Pd * L / 4 =156 KN.M五、强度及刚度验算结果1、弯曲正应力σmax = Mmax / (γx * Wx)＝124.85 N/mm22、A处剪应力τ A = RA * Sx / (Ix * tw)＝10.69 N/mm23、B处剪应力τ B = RB * Sx / (Ix * tw)＝10.69 N/mm24、最大挠度fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33 mm5、相对挠度v = fmax / L =1/ 818.8弯曲正应力σmax= 124.85 N/mm2 <抗弯设计值 f : 205 N/mm2 ok!支座最大剪应力τmax= 10.69 N/mm2 <抗剪设计值fv : 125 N/mm2 ok!跨中挠度相对值v=L/ 818.8 <挠度控制值［v］:L/ 250 ok! 验算通过Re: 如何计算角钢的受力？---[图，请教]1、设每个支点承载力为p=1875N，根据图所示，支点反力R＝2p2、第一受力点弯矩M1=2p×0.215m=0.43p，第二受力点弯矩M2=2p×（0.215＋0.39）－p×0.39=0.82p＝1537.5Nm如弯矩图所示3、查东北大学机械设计手册第一册3－157页的50×5的角钢抗弯W＝3.13cm3=3.13×10－6m34、计算弯曲应力σ＝M2/w=1537.5/3.13×10－6=491×106N/m2=491MPa5、角钢材料一般为Q235，其屈服应力为235MPa，故判断491>235，角钢将失效。

工字钢抗弯强度计算方法【1】一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型基本参数：长 L =6 M4、集中力：标准值Pk=Pg+Pq =40+40=80 KN设计值Pd=Pg*γG+Pq*γQ =40*1.2+40*1.4=104 KN二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性： Ix= 23850cm4 Wx= 1190cm3 Sx= 711.2cm3G= 80.1kg/m翼缘厚度 tf= 16.5mm 腹板厚度 tw= 14.5mm三、相关参数1、材质：Q2352、x轴塑性发展系数γx：1.053、梁的挠度控制［v］：L/250四、内力计算结果1、支座反力 RA = RB =52 KN2、支座反力 RB = Pd / 2 =52 KN3、最大弯矩 Mmax = Pd * L / 4 =156 KN.M五、强度及刚度验算结果1、弯曲正应力σmax = Mmax / (γx * Wx)＝124.85 N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝10.69 N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝10.69 N/mm24、最大挠度 fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33 mm5、相对挠度 v = fmax / L =1/ 818.8弯曲正应力σmax= 124.85 N/mm2 < 抗弯设计值 f : 205 N/mm2 ok!支座最大剪应力τmax= 10.69 N/mm2 < 抗剪设计值 fv : 125 N/mm2 ok!跨中挠度相对值 v=L/ 818.8 < 挠度控制值［v］:L/ 250 ok! 验算通过Re: 如何计算角钢的受力？---[图，请教]1、设每个支点承载力为p=1875N，根据图所示，支点反力R＝2p2、第一受力点弯矩M1=2p×0.215m=0.43p，第二受力点弯矩M2=2p×（0.215＋0.39）－p×0.39=0.82p＝1537.5Nm如弯矩图所示3、查东北大学机械设计手册第一册3－157页的50×5的角钢抗弯W＝3.13cm3=3.13×10－6m34、计算弯曲应力σ＝M2/w=1537.5/3.13×10－6=491×106N/m2=491MPa5、角钢材料一般为Q235，其屈服应力为235MPa，故判断491>235，角钢将失效Q235钢抗弯强度设计值 = = =94.09N/mm2 < f=205N/mm2 符合要求2022年3月23日；第1页共1页。

钢结构强度稳定性计算书
地下车库工字钢回顶方案：
最大跨度8.1×8.1，井子梁，间距2.7×2.7。

主梁尺寸：450×800，次梁尺寸：300×700，楼板厚度250
设计顶板荷载：5kN/㎡，消防车道荷载35kN/㎡
单跨梁及楼板自重：72T，车满载自重暂估算为：50T，合计荷载122T
每夸下顶12根工字钢，加上原砼框柱，则每根工字钢受载为：7.625T（75kN）计算依据：
1、《钢结构设计标准》GB50017-2017
一、构件受力类别：
轴心受压构件。

二、强度验算：
1、轴心受压构件的强度，可按下式计算：
σ = N/A n≤ f
式中N──轴心压力,取 N= 100 kN；A n──净截面面积,取A n= 1944 mm2；
轴心受压构件的强度σ= N / A n = 100×103 / 1944 = 51.44 N/mm2；
f──钢材的抗压强度设计值，取 f= 215 N/mm2；
由于轴心受压构件强度σ= 51.44 N/mm2≤承载力设计值f=215
N/mm2,故满足要求！
2、轴心受压构件的稳定性按下式计算：
≤ f
N/φA
n
式中 N──轴心压力,取 N= 100 kN；l──构件的计算长度,取 l=3200 mm；
i──构件的回转半径,取 i=18.9 mm；
λ──构件的长细比, λ= μl/i= 0.5×3200/18.9 = 84.6562；
[λ]──构件的允许长细比,取 [λ]=150 ；
构件的长细比λ= 84.656 ＞[λ] = 150，故满足要求；。

WOIRD格式工字钢抗弯强度计算方法一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型基本参数：长L=6M4、集中力：标准值Pk=Pg+Pq=40+40=80KN设计值Pd=Pg*γG+Pq*γQ=40*1.2+40*1.4=104KN二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性：Ix=23850cm4Wx=1190cm3Sx=711.2cm3G=80.1kg/m翼缘厚度tf=16.5mm腹板厚度tw=14.5mm三、相关参数1、材质：Q2352、x轴塑性发展系数γx：1.053、梁的挠度控制［v］：L/250四、内力计算结果1、支座反力RA=RB=52KN2、支座反力RB=Pd/2=52KN3、最大弯矩Mmax=Pd*L/4=156KN.M五、强度及刚度验算结果1、弯曲正应力σmax=Mmax/(γx*Wx)＝124.85N/mm22、A处剪应力τA=RA*Sx/(Ix*tw)＝10.69N/mm23、B处剪应力τB=RB*Sx/(Ix*tw)＝10.69N/mm24、最大挠度fmax=Pk*L^3/48*1/(E*I)=7.33mm5、相对挠度v=fmax/L=1/818.8弯曲正应力σmax=124.85N/mm2<抗弯设计值f:205N/mm2ok!支座最大剪应力τmax=10.69N/mm2<抗剪设计值fv:125N/mm2ok!跨中挠度相对值v=L/818.8<挠度控制值［v］:L/250ok!验算通过Re:如何计算角钢的受力？---[图，请教]1、设每个支点承载力为p=1875N，根据图所示，支点反力R＝2p2、第一受力点弯矩M1=2p×0.215m=0.43p，第二受力点弯矩M2=2p×（0.215＋0.39）－p×0.39=0.82p＝1537.5Nm如弯矩图所示3、查东北大学机械设计手册第一册3－157页的50×5的角钢抗弯W＝3.13cm3=3.13×10－6m34、计算弯曲应力σ＝M2/w=1537.5/3.13×10－6=491×106N/m2=491MPa5、角钢材料一般为Q235，其屈服应力为235MPa，故判断491>235，角钢将失效Q235钢抗弯强度设计值===94.09N/mm2<f=205N/mm2符合要求专业资料整理。

方法汇编20XXmethodE工字钢抗弯强度核算方法一、梁的静力核算概略1、单跨梁方式：简支梁2、荷载受力方式：简支梁中心受会集载荷3、核算模型基本参数：长 L =6 M4、会集力：规范值Pk=Pg+Pq =40+40=80 KN规划值Pd=Pg*γG+Pq*γQ =40*1.2+40*1.4=104 KN二、挑选受荷截面1、截面类型：工字钢：I40c2、截面特性： Ix= 23850cm4 Wx= 1190cm3 Sx= 711.2cm3G= 80.1kg/m翼缘厚度 tf= 16.5mm 腹板厚度 tw= 14.5mm三、相关参数1、原料：Q2352、x轴塑性开展系数γx：1.053、梁的挠度操控［v］：L/250四、内力核算成果1、支座反力 RA = RB =52 KN2、支座反力 RB = Pd / 2 =52 KN3、最大弯矩 Mmax = Pd * L / 4 =156 KN.M五、强度及刚度验算成果1、曲折正应力σmax = Mmax / (γx * Wx)＝124.85N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝10.69N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝10.69N/mm24、最大挠度 fmax = Pk * L ^ 3 / 48 * 1 / ( E *I )=7.33 mm5、相对挠度 v = fmax / L =1/ 818.8曲折正应力σmax= 124.85 N/mm2 < 抗弯规划值 f :205 N/mm2 ok!支座最大剪应力τmax= 10.69 N/mm2 < 抗剪规划值 fv :125 N/mm2 ok!跨中挠度相对值 v=L/ 818.8 < 挠度操控值［v］:L/ 250 ok! 验算经过Re:怎么核算角钢的受力？---[图，讨教]1、设每个支点承载力为p=1875N，依据图所示，支点反力R＝2p2、榜首受力点弯矩M1=2p×0.215m=0.43p，第二受力点弯矩M2=2p×（0.215＋0.39）－p×0.39=0.82p＝1537.5Nm如弯矩图所示3、查东北大学机械规划手册榜首册3－157页的50×5的角钢抗弯W＝3.13cm3=3.13×10－6m34、核算曲折应力σ＝M2/w=1537.5/3.13×10－6=491×106N/m2=491MPa5、角钢资料一般为Q235，其屈服应力为235MPa，故判别491>235，角钢将失效Q235钢抗弯强度规划值 = = =94.09N/mm2 < f=205N/mm2 符合要求。

工字钢焊接强度验算M max ——使截面达到材料设计强度的计算截面弯矩2、三级焊缝达到设计强度的弯矩计算三级的抗拉对接焊缝强度设计值为2/185mm N f w t =2/185mm N W M==σM=185N/mm 2×325×103mm 3=60.125KN.m 3、加强钢板截面尺寸计算焊缝对截面抵抗的削弱在腹板处和翼缘板处，由于施工中对翼缘板处平整的要求，一般不在翼缘板处加强，因此在腹板两边添加加强钢板来弥补焊缝对截面的削弱。

由于截面的弯矩抵抗力主要是由截面尺寸来提供，所以计算选取在腹板处焊接两片170mm 高，8mm 厚的钢板来加强。

截面几何性质计算：431.4225212178.03570cm I x =⨯⨯+=3max 1.384111.4225cm y I W x x ===2/185mm N W M==σ当焊接加强钢板后抵抗弯矩：M=185N/mm 2×384.1×103mm 3=71.058KN.m 对接焊缝使母材抵抗弯矩减小值： 69.875KN.m －60.125KN.m=9.75 KN.m 加强钢板焊接后抵抗弯矩增加值： 71.058KN.m －60.125KN.m=10.93 KN.m所以当腹板增加加强钢板后，截面的抵抗弯矩增大了10.93KN.m ，大于由对接焊缝引起的母材抵抗弯矩减小值9.75 KN.m ，满足截面最大应力的要求并与母材截面强度相同。

4、焊缝强度计算工字钢对接处在弯矩和剪力的组合作用下，使得各处应力值小于焊缝强度设计值来保证焊缝的长度满足要求，当临近焊缝处母材应力达到设计强度时焊缝刚好破坏的临界状态，以确定焊缝最小长度和最小的有效截面面积。

拟采用两块高170mm×长100mm×厚8mm 的Q235钢对I22b 的工字钢进行周边焊，验算焊缝的抗拉强度能否达到抗拉强度设计要求。

正面角焊缝（作用力垂直于焊缝长度方向）2/3.624)52170(57.08.4652)185215(mm N l h N w e f =⨯⨯-⨯⨯⨯-==σ侧面角焊缝（作用力平行于焊缝长度方向）2/8.1104)52100(57.08.4652)185215(mm N l h N w e f =⨯⨯-⨯⨯⨯-==τ在各种力综合作用下，需满足22fff τβσ+⎪⎪⎭⎫ ⎝⎛wf f ≤222222/160/1228.11022.13.62mm N mm N f ff ≤=+⎪⎭⎫ ⎝⎛=+⎪⎪⎭⎫ ⎝⎛τβσ计算结果满足要求。

工字钢对接工艺强度验算书焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定，规范将对接焊缝质量分为一级、二级和三级，考虑到实际施工中对接焊缝很难达到一级、二级的质量要求，因此，本次验算是针对焊缝质量等级为三级来进行强度验算。

对于采用自动焊、半自动焊和E43型焊条的手工焊，构件钢材为Q235钢的对接焊缝，其焊缝的抗压强度设计值2/215mm N f w c =和抗剪强度设计值2/125mm N f w v =均与母材的强度设计值相同，而三级的抗拉对接焊缝强度设计值为2/185mm N f w t =，Q235钢的抗拉强度设计值为2/215mm N f =，因此，需验算工字钢在采用对接焊缝以及周边焊共同作用时，焊缝的抗拉强度能否达到母材的抗拉强度设计值即可。

一、I22b 工字钢加强钢板选取计算1、I22b 工字钢截面达到设计强度的弯矩计算I x =3570cm 4 W x =325cm 3 I x / S x =18.7cm t w =12.3mm d=9.5mm设计强度）(/2151032523max mm N M W M x =⨯= M max =215N/mm 2×325×103mm 3=69.875KN.m I x ——x 轴的截面惯性矩 W x ——x 轴的截面模量 t w ——工字钢翼缘板厚度 d ——工字钢腹板厚度M max ——使截面达到材料设计强度的计算截面弯矩2、三级焊缝达到设计强度的弯矩计算三级的抗拉对接焊缝强度设计值为2/185mm N f w t =2/185mm N W M==σM=185N/mm 2×325×103mm 3=60.125KN.m 3、加强钢板截面尺寸计算焊缝对截面抵抗的削弱在腹板处和翼缘板处，由于施工中对翼缘板处平整的要求，一般不在翼缘板处加强，因此在腹板两边添加加强钢板来弥补焊缝对截面的削弱。

盖梁荷载验算（45a工字钢）盖梁采用抱箍法施工，墩柱完成后，在墩柱上安装抱箍，然后在抱箍上安装横向的I45a工字钢，工字钢上满铺4m长12cm×15cm的方木，然后方木上铺设竹胶板底模。

盖梁侧模（前后面）采用定型钢模，左右两侧面采用竹胶板。

以爬坡车道侧的盖梁进行验算（此幅盖梁宽度最大），盖梁立面图如下：12.451.3257.6 1.1 1.3251.1盖梁立面图一、工字钢验算45a工字钢计算参数如下：E=2.1×105MPa，W=1432.9cm3，I=32241cm4，单位重为80.38Kg/m1、受力分析盖梁工字钢长度为15m，盖梁长12.45m。

工字钢受力示意图如下：q2.57.6 2.5工字钢受力示意图2、荷载计算作用于工字钢的荷载有：（1）、施工时钢筋混凝土重量38.5m ³×26KN/m ³=1001KN ；（2）、模板及方木、钢管重量；①侧模钢模重量：面积为38.5㎡，重量为57.8KN ；②底模及侧模1.5cm 厚竹胶板重量：面积为20.3㎡，重量为2.1KN ；③铺设5cm 厚脚手板重量：面积为35.1㎡，重量为12.3KN ； ④模板Φ48钢管背楞重量：长度48m ，重量1.92KN ；⑤防护Φ48钢管重量：长度79m ，重量3.16KN ；⑥模板10×10方木背楞重量：长度49m ，重量3.43KN ；⑦10×10方木托架重量：长度14m ，重量0.98KN ；⑧工字钢上满铺12×15方木重量：长度458m ，重量57.71KN ； 合计为139.4KN ；（3）、施工时人员、设备重量10KN ；（4）、振捣砼时产生荷载2KN/㎡×12.45m ×2m=49.8KN ；荷载总共为1.2×1001+1.2×139.4+1.4×10+1.4×49.8=1452.2KN 。

6.2.1、I25a 工字钢横向分配梁验算：I25a 工字钢截面参数：截面面积248.51A cm = 单位重量38.08/g kg m =截面惯性矩45017I cm = 截面抵抗矩3401.4W cm =半截面面积矩3230.7S cm = 翼缘平均厚 0.8w t cm =。

选择最不利工况，将荷载换算成88.8t 重车，横向轮距为2m ，履带长度4.6m 。

I25a 布置间距为150cm ，可知3根I25a 直接受力,则每根横梁受力为： P 活=88.8/3=29.6t=296KN恒载:桥面板和横梁自重q 恒=（8.4×15×79+8.4/0.3×15×13.987）÷（10×8.4）=188.4kg/m=1.9KN/m通过结构力学求解器建模：计算得到：弯矩图剪力图最大弯矩为:24.27KNm ，最大剪力为：89.5KN 。

弯曲应力：σ=M/W=24.27×106/401400 =60.5 MPa ＜140 MPa剪应力：τ= V 总/A =89.5×103/4851 =18.5 MPa ＜85 MPa满足规范要求。

6.2.2、I12工字钢纵向分配梁验算：I12a 工字钢截面参数：截面面积218.1A cm = 单位重量14.21/g kg m =截面惯性矩4488I cm = 截面抵抗矩377.4W cm =半截面面积矩344.2S cm = 翼缘平均厚 0.5w t cm =。

选择最不利工况，将荷载换算成88.8t 重车，履带宽度0.8m ，履带长度4.6m 。

I12布置间距问30cm ，可知2根I12直接受力。

I25a 布置间距为150cm ，可知3根I25a 直接受力,则每根横梁受力为：P 活=88.8/（2×2）=22.2t=222KN q 活=222/4.6=48.3KN/m恒载:桥面板和横梁自重q 恒=（15×8.4×79）÷（26×15）=25.5kg/m=0.3KN/m 。

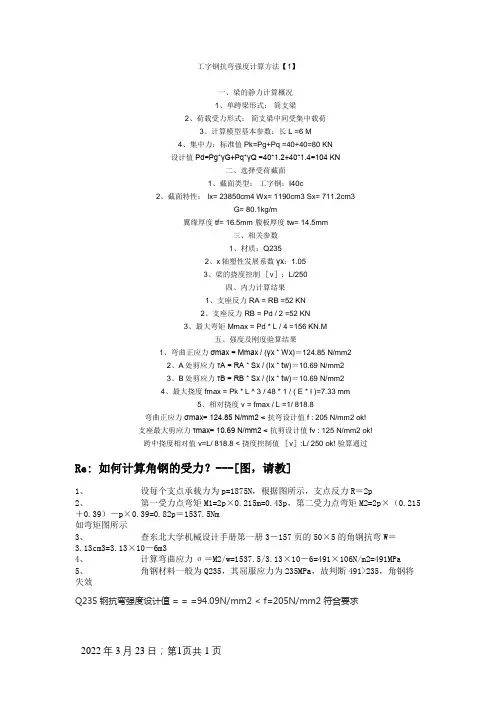

工字钢抗弯强度计算方法(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--工字钢抗弯强度计算方法一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：简支梁中间受集中载荷3、计算模型基本参数：长 L =6 M 4、集中力：标准值Pk=Pg+Pq =40+40=80 KN 设计值Pd=Pg*γG+Pq*γQ =40*+40*=104 KN二、选择受荷截面1、截面类型：工字钢：I40c2、截面特性： Ix= 23850cm4 Wx= 1190cm3 Sx= G= m 翼缘厚度 tf= 腹板厚度 tw= 三、相关参数1、材质：Q235 2、x轴塑性发展系数γx：3、梁的挠度控制［v］：L/250 四、内力计算结果1、支座反力 RA = RB =52 KN 2、支座反力 RB = Pd / 2 =52 KN 3、最大弯矩 Mmax = Pd * L / 4 =156 五、强度及刚度验算结果1、弯曲正应力σmax = Mmax / (γx * Wx)＝ N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝ N/mm24、最大挠度 fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )= mm5、相对挠度 v = fmax / L =1/ 弯曲正应力σmax= N/mm2 < 抗弯设计值 f : 205 N/mm2 ok! 支座最大剪应力τmax= N/mm2 < 抗剪设计值 fv : 125 N/mm2 ok! 跨中挠度相对值 v=L/ < 挠度控制值［v］:L/ 250 ok! 验算通过Re: 如何计算角钢的受力---[图，请教]1、设每个支点承载力为p=1875N，根据图所示，支点反力R＝2p2、第一受力点弯矩M1=2p×=，第二受力点弯矩M2=2p×（＋）－p×=＝如弯矩图所示3、查东北大学机械设计手册第一册3－157页的50×5的角钢抗弯W＝=×10－6m34、计算弯曲应力σ＝M2/w=×10－6=491×106N/m2=491MPa5、角钢材料一般为Q235，其屈服应力为235MPa，故判断491>235，角钢将失效Q235钢抗弯强度设计值 = = =mm2 < f=205N/mm2 符合要求2。
