悬挑脚手架搭设工艺流程、搭设图悬挑脚手架搭设工艺流程、搭设图建筑施工悬挑脚手架搭设工艺流程、搭设图提要:脚手板应铺设上下两步，上步板为作业层，下步板为防护层，作业层发生落人落物等以外情况时，下步板可起防护作用，同时也为作业层脚手板提供周转使用于 .fde.悬挑脚手架搭设工艺流程、搭设图1、架子搭设工艺流程:在砼地基上弹线、立杆定位?摆放扫地杆?逐根树立立杆，随即与扫地杆扣紧?装扫地小横杆并与立杆或扫地杆扣紧?安第一步大横杆?安第一步小横杆?安第二步大横杆?安第二步小横杆?加设临时斜撑杆?第三、四步大横杆和小横杆?连墙杆?接立杆?加设剪刀撑?铺脚手板、绑扎防护及挡脚板?挂安全。
2、架体与建筑物的拉结:采用φ48×3.5钢管、扣件等组成的部件与框架柱刚性连接。
3、安全:A、挂设要求:安全应采用具有安全生产许可证的正规厂家的合格产品。
安全应挂设严密，用尼龙绳绑扎牢固，不得漏眼绑扎，两连接处应绑在同一杆件上。
安全要挂设在棚架内侧。
B、脚手架与施工层之间要按验收标准设置封闭平，每四层应设置一道水平，必须固定牢固、稳妥，防止杂物下落伤人。
4、通道口防护棚:通道口及靠近建筑物的露天作业场地要搭设安全防护棚，通道口防护棚需向两侧各伸出1，向外伸出3，并采用斜杆支撑，延长两侧均应采用安全封闭。
、搭设图:A、小横杆按照脚手架每个节点处设置一根小横杆，沿立杆两侧布置，即上步设在立杆左侧，下步设在立杆右侧，以抵消立杆因上下小横杆偏心造成的弯曲。
当脚手架遇作业层时，每跨增加一根小横杆，使脚手板下小横杆间距不大于1。
当非作业层脚手板拆除时，增加的小横杆可同时拆除，但节点处的小横杆不得拆除。
大横杆设于小横杆之下，在立杆的内侧，并采用直角搂件与立杆扣紧;大横杆对接接头应交错布置，不设在同步、同跨内，并应避免设在跨中，相邻接头水平距离不小于500。
扣紧大横杆的直角扣件的开口应朝上，对接扣件的开口应朝上或朝内。
B、剪刀撑剪刀撑在搭设时应随立杆、大横杆、小横杆等同步沿脚手架高度连续搭设，底部斜杆下端应落地支承在垫板上。
悬挑式钢管脚手架工程施工工艺工法1 前言1.1 工艺工法概况在高层建筑施工中，悬挑式脚手架因其节省材料的特点获得了较多的运用，但以往的悬挑式脚手架是采用钢管作为悬挑支承机构，稳定性较差，不能为建筑主体的结构施工提供安全可靠的操作平台，而采用型钢材料作为悬挑梁的悬挑式脚手架，具有较好的稳定性、安全性，能满足施工安全生产需要。
1.2 工艺原理利用固定在主体结构梁板上的型钢制作的悬挑梁，并辅以悬挑梁斜拉钢丝绳稳定件作为钢管外架的承力构件，搭设钢管外架高度不超过24m，并按一定数量设置拉结点，以分段搭设满足脚手架高度的要求。
2 工艺特点2.1 采用型钢制作的悬挑梁作为悬挑式脚手架承力构件，并辅以悬挑梁稳定件，确保该脚手架在施工中的安全；2.2 悬挑式脚手架的施工便于安装与拆除；2.3 悬挑脚手架适用于伴随主体结构施工一起搭设使用，在外装修阶段由上向下搭设使用时，比较困难，危险性加大。
3 适用范围本工法适用于普通工业与民用建筑的主体结构工程施工的外维护脚手架。
4 主要技术标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）《钢管脚手架扣件》（GB15831）《建筑施工高处作业安全技术规范》（JGJ 80）5 施工方法主体施工阶段，在悬挑层预埋钢筋环，在剪力墙上预留穿型钢的预留洞。
安放型钢，搭设架体，搭设过程中一次完成连墙件的安装和剪刀撑的搭设，架体完成后铺设脚手板，安装挡脚板，悬挂密目安全网。
6 工艺流程及操作要点6.1 施工工艺流程悬挑式钢管脚手架工艺流程。
施工准备→加工制作预埋环、悬挑梁（工字钢或槽钢）→安装预埋环、脚手架连墙件埋件→安装悬挑梁（含加固）→搭设脚手架架体→搭设连墙件和剪刀撑→安装脚手板和挡脚板→悬挂密目安全网6.2 操作要点6.2.1 设置悬挑梁预埋件悬挑式脚手架搭设前须预先设置悬挑梁预埋件，悬挑梁布置的间距应根据脚手架的用途、荷载计算得到的立杆间距，以及根据立面尺寸调整后的立杆间距确定，禁止将立杆悬空搭设。

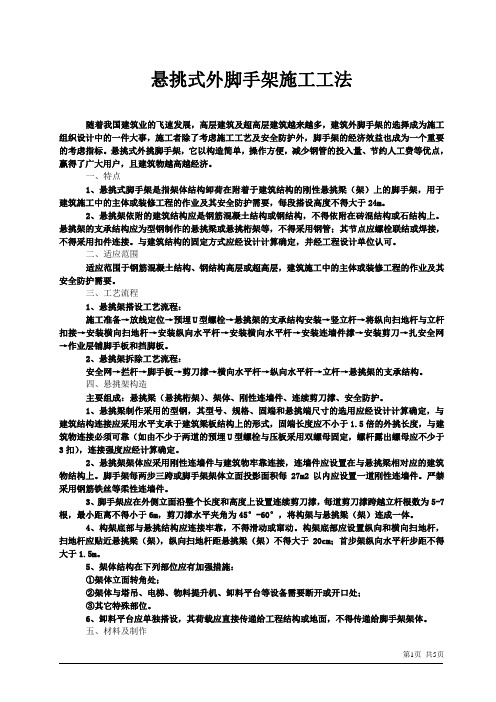

悬挑式外脚手架施工工法随着我国建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个重要的考虑指标。
悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投入量、节约人工费等优点，赢得了广大用户，且建筑物越高越经济。
一、特点1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，每段搭设高度不得大于24m。
2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。
悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接，不得采用扣件连接。
与建筑结构的固定方式应经设计计算确定，并经工程设计单位认可。
二、适应范围适应范围于钢筋混凝土结构、钢结构高层或超高层，建筑施工中的主体或装修工程的作业及其安全防护需要。
三、工艺流程1、悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件撑→安装剪刀→扎安全网→作业层铺脚手板和挡脚板。
2、悬挑架拆除工艺流程：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆→悬挑架的支承结构。
四、悬挑架构造主要组成：悬挑梁（悬挑桁架）、架体、刚性连墙件、连续剪刀撑、安全防护。
1、悬挑梁制作采用的型钢，其型号、规格、固端和悬挑端尺寸的选用应经设计计算确定，与建筑结构连接应采用水平支承于建筑梁板结构上的形式，固端长度应不小于1.5倍的外挑长度，与建筑物连接必须可靠（如由不少于两道的预埋U型螺栓与压板采用双螺母固定，螺杆露出螺母应不少于3扣），连接强度应经计算确定。
2、悬挑架架体应采用刚性连墙件与建筑物牢靠连接，连墙件应设置在与悬挑梁相对应的建筑物结构上。
悬挑脚手架搭设工艺流程搭设图悬挑脚手架搭设工艺流程、搭设图1、架子搭设工艺流程：在砼地基上弹线、立杆定位→摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆（与各立杆扣紧）→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板、绑扎防护及挡脚板→挂安全网。
2、架体与建筑物的拉结：采用φ48×3.5钢管、扣件等组成的部件与框架柱刚性连接。
3、安全网：A、挂设要求：安全网应采用具有安全生产许可证的正规厂家的合格产品。
安全网应挂设严密，用尼龙绳绑扎牢固，不得漏眼绑扎，两网连接处应绑在同一杆件上。
安全网要挂设在棚架内侧。
B、脚手架与施工层之间要按验收标准设置封闭平网，每四层应设置一道水平网，必须固定牢固、稳妥，防止杂物下落伤人。
4、通道口防护棚：通道口及靠近建筑物的露天作业场地要搭设安全防护棚，通道口防护棚需向两侧各伸出1m，向外伸出3m，并采用斜杆支撑，延长两侧均应采用安全网封闭。
5、搭设图（见附图）：A、小横杆（1）按照脚手架每个节点（大横杆与立杆交点）处设置一根小横杆，沿立杆两侧布置，即上步设在立杆左侧，下步设在立杆右侧，以抵消立杆因上下小横杆偏心造成的弯曲。
（2）当脚手架遇作业层时，每跨增加一根小横杆，使脚手板下小横杆间距不大于1m。
当非作业层脚手板拆除时，增加的小横杆可同时拆除，但节点处的小横杆不得拆除。
（3）大横杆设于小横杆之下，在立杆的内侧，并采用直角搂件与立杆扣紧；大横杆对接接头应交错布置，不设在同步、同跨内，并应避免设在跨中，相邻接头水平距离不小于500MM。
（4）扣紧大横杆的直角扣件的开口应朝上，对接扣件的开口应朝上或朝内。
B、剪刀撑（1）剪刀撑在搭设时应随立杆、大横杆、小横杆等同步沿脚手架高度连续搭设，底部斜杆下端应落地支承在垫板上。
悬挑、落地脚手架搭设图解脚手架是一种用于在建筑施工现场升降、支撑和保护工人的工具。
不同的施工项目需要不同类型的脚手架，其中悬挑、落地脚手架是常见的两种类型。
本文将重点介绍悬挑、落地脚手架的搭设方法和安全注意事项。
悬挑脚手架悬挑脚手架是一种常见的高空作业平台，用于在高层建筑外墙或立面施工。
下面是悬挑脚手架的搭设图解：步骤一：准备材料和工具准备必要的材料和工具，如脚手架杆件、悬挑臂、连接器件、安全绳等等。
步骤二：组装悬挑臂和连接器件组装好悬挑臂和连接器件，悬挑臂的长度应根据实际需要而定，连接器件应根据其承重能力选择。
步骤三：吊装悬挑臂使用起重机或吊车将悬挑臂吊装到施工现场，将悬挑臂与连接器件固定在施工场地的墙体或支架上。
步骤四：安装脚手架杆件安装好悬挑臂和连接器件后，在悬挑臂下方按一定距离安装脚手架杆件，固定脚手架杆件与连接器件。
步骤五：安装安全绳和板材在脚手架杆件上安装好悬挑脚手架专用的安全绳和板材，确保工人可以安全地站立和移动。
落地脚手架落地脚手架是一种常见的低层建筑施工平台，下面是落地脚手架的搭设图解：步骤一：准备材料和工具准备必要的材料和工具，如脚手架杆件、轮子、关节、水平器、锤子等等。
步骤二：安装落地脚将脚手架杆件与落地脚安装在一起，落地脚有固定和活动两种类型，可以根据实际情况选择。
步骤三：连接脚手架杆件将脚手架杆件连接起来，使用关节将竖杆和横杆固定在一起，确保脚手架稳固。
步骤四：安装轮子和水平器在脚手架的底部安装好轮子，方便移动和调整位置，同时使用水平器确保脚手架水平放置。
步骤五：加装安全设施在搭设完毕后，加装必要的安全设施，如安全绳、安全带、固定器等等，确保工人可以安全地进行施工作业。
安全注意事项在搭设悬挑、落地脚手架时，需要注意以下安全事项：1.在搭设前检查所有材料和工具是否完好无损，有无变形或损坏。
2.根据搭建图解进行搭建并在建设过程中加强考虑安全因素。
3.工人在脚手架上必须戴上安全帽，带上防滑鞋，并用安全绳系好。
型钢悬挑外脚手架搭设工艺重庆万泰建筑工程有限公司2010年10月前言•随着建筑业的飞速发展，高层建筑及超高层建筑越来越多，建筑外脚手架的选择成为施工组织设计中的一件大事，施工者除了考虑施工工艺及安全防护外，脚手架的经济效益也成为一个重要的考虑指标。
•悬挑式外挑脚手架，它以构造简单，操作方便，减少钢管的投入量、节约人工费等优点，赢得了广大施工企业的青睐，且建筑物越高越经济。
基于悬挑式外挑脚手架的众多优点，在各施工企业得到了广泛的应用和发展。
但是，由于各施工企业管理人员的理念和标准的差异，搭设出来的效果截然不同，即使在同一个施工企业的各项目部之间，也会产生较大的差异。
因悬挑式外挑脚手架使用的“槽钢、钢丝绳、蟹扣”可周转使用，而现场制作的尺寸各不相同，造成了很大的资源浪费，为统一制作方法，节约成本，避免重复购买，同时提高槽钢、工字钢周转使用率，特编制“悬挑式外脚手架搭设工艺”供大家参考，在实施过程中把“外脚手架搭设工艺”和施工现场文明施工结合起来，做到外脚手架立面整洁美观，标语醒目，标识清楚。
为创市级文明工地创造部分条件，同时以文明施工推动工程质量创优，实现“三峡杯”优质结构工程目标。
•以”悬挑式外挑脚手架搭设工艺“为基础，引导企业员工树立“铸造精品、超越自我”的企业精神，使视觉行为向理念行为转变，推动企业标准、企业文化建设。
目录一、编制目的二、编制依据三、外脚手架样板赏析四、准备工作五、悬挑外脚手架搭设六、外脚手架的日常维护工作七、脚手架的拆除八、外脚手架的验算九、卸料平台、水平防护棚、安全通道、升降机平台的搭设十、施工过程中外架形象赏析十一、安全文明施工的相关要求一、编制目的¾统一企业形象¾制定和完善企业工法，使公司的管理向标准化、程序化迈进¾提高材料周转使用率，减少资源浪费，达到节约成本的目的¾将工艺标准以图片形式直观化，让操作人员易于理解和接受¾加强安全防范意识教育，为搞好安全防护工作创造有利条件二、编制依据¾建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001¾钢管脚手架扣件GB15831-2006¾建筑施工高处作业安全技术规范JGJ 80-91¾安全文明施工检查标准图解JGJ59-99¾《施工现场临时用电安全技术规范》JGJ46-2005¾重要用途钢丝绳GB8918-2006JGJ46-2005JGJ 130-2001GB15831-2006JGJ80-91JGJ 59-99图解GB8918-2006三、外脚手架样板赏析外脚手架搭设执行样板带路制度，样板完成后上报监理单位进行检查验收、点评，验收、点评合格后再展开大面积施工。
