例题_受力分析(精选)

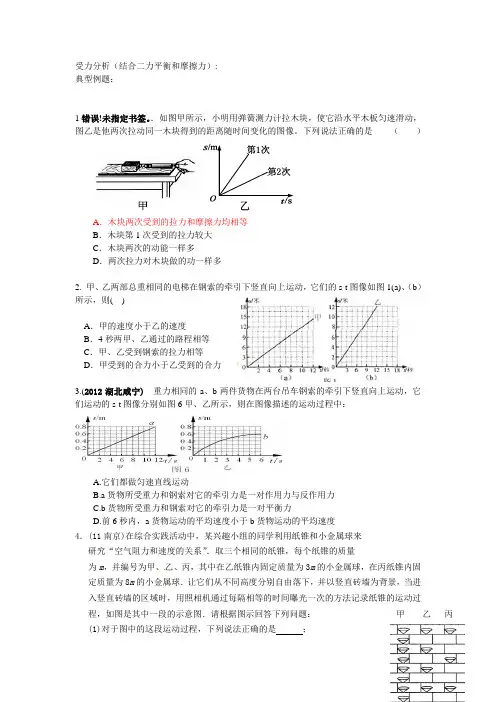

受力分析（结合二力平衡和摩擦力）:典型例题：1错误！未指定书签。

．如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。

下列说法正确的是（）A．木块两次受到的拉力和摩擦力均相等B．木块第1次受到的拉力较大C．木块两次的动能一样多D．两次拉力对木块做的功一样多2. 甲、乙两部总重相同的电梯在钢索的牵引下竖直向上运动，它们的s-t图像如图1(a)、（b）所示，则( )A．甲的速度小于乙的速度B．4秒两甲、乙通过的路程相等C．甲、乙受到钢索的拉力相等D．甲受到的合力小于乙受到的合力3.(2012湖北咸宁)重力相同的a、b两件货物在两台吊车钢索的牵引下竖直向上运动，它们运动的s-t图像分别如图6甲、乙所示，则在图像描述的运动过程中：A.它们都做匀速直线运动B.a货物所受重力和钢索对它的牵引力是一对作用力与反作用力C.b货物所受重力和钢索对它的牵引力是一对平衡力D.前6秒内，a货物运动的平均速度小于b货物运动的平均速度4．(11南京)在综合实践活动中，某兴趣小组的同学利用纸锥和小金属球来研究“空气阻力和速度的关系”．取三个相同的纸锥，每个纸锥的质量为m，并编号为甲、乙、丙，其中在乙纸锥内固定质量为3m的小金属球，在丙纸锥内固定质量为8m的小金属球．让它们从不同高度分别自由落下，并以竖直砖墙为背景，当进入竖直砖墙的区域时，用照相机通过每隔相等的时间曝光一次的方法记录纸锥的运动过甲乙丙程，如图是其中一段的示意图．请根据图示回答下列问题：(1)对于图中的这段运动过程，下列说法正确的是；A ．只有甲做匀速直线运动B ．只有乙做匀速直线运动C ．只有丙做匀速直线运动D ．甲、乙、丙都做匀速直线运动(2)对于图中的这段运动过程，甲、乙、丙三个纸锥的速度之比是 ；它们所受的空气阻力之比是 ；由此可以得出的实验结论是 ．5.一人站在电梯上随电梯一起匀速上升，如图1所示，则关于人的受力分析的下列叙述正确的是A ．人受到重力，竖直向上的弹力以及水平向右的摩擦力B ．人受到重力，竖直向上的弹力以及水平向左的摩擦力C ．人受到重力，竖直向上的弹力D ．人受到重力，竖直向上的弹力，电梯对人斜向上与速度方向一致的推力6. （2010湖北黄冈，29题）如图所示，用两橡皮筋悬挂的金属棒AB 处于磁场中，金属棒两端连接着导线(导线对金属棒的作用力忽略不计)，当棒中通以由A 流向B 的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B 流向A ，金属棒仍静止，请画出此时金属棒受力的示意图．7．如图12所示，放在M 、N 两水平桌面上的P、Q 两物体，分别在F P ＝5N 、F Q =3N 的水 平拉力作用下做匀速直线运动，可以确定A ．桌面M 一定比桌面N 粗糙B ．P 的速度一定大于Q 的速度C ．P 的质量一定大于Q 的质量D ．P 受到的摩擦力一定大于Q 受到的摩擦力8．（09·枣庄）一重为G 的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出右图物体受力的示意图。

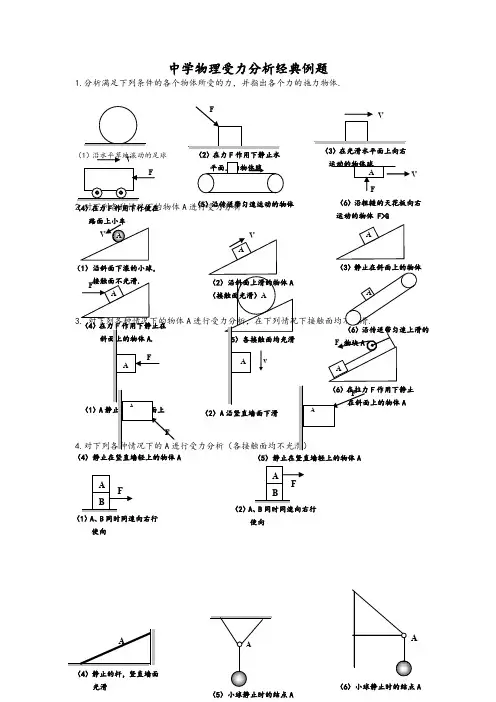

中学物理受力分析经典例题1.分析满足下列条件的各个物体所受的力，并指出各个力的施力物体.2.对下列各种情况下的物体A 进行受力分析3. 对下列各种情况下的物体A 进行受力分析，在下列情况下接触面均不光滑.4.对下列各种情况下的A 进行受力分析（各接触面均不光滑）（1）沿水平草地滚动的足球 V （3）在光滑水平面上向右运动的物体球 （2）在力F 作用下静止水平面上的物体球 F （4）在力F 作用下行使在路面上小车F V v （5）沿传送带匀速运动的物体 （6）沿粗糙的天花板向右运动的物体 F>G F A V（2）沿斜面上滑的物体A （接触面光滑） A V （1）沿斜面下滚的小球， 接触面不光滑. A V （3）静止在斜面上的物体 A （4）在力F 作用下静止在斜面上的物体A. A F （5）各接触面均光滑 A （6）沿传送带匀速上滑的物块A A F （1）A 静止在竖直墙面上 A v （2）A 沿竖直墙面下滑A （4）静止在竖直墙轻上的物体AF A （1）A 、B 同时同速向右行使向B A F F B A （2）A 、B 同时同速向右行使向 （4）静止的杆，竖直墙面光滑A （5）小球静止时的结点A A（6）小球静止时的结点A A （6）在拉力F 作用下静止在斜面上的物体A F A（5）静止在竖直墙轻上的物体A F A5．如图所示，水平传送带上的物体。

（1）随传送带一起匀速运动 （2）随传送带一起由静止向右起动6．如图所示，匀速运动的倾斜传送带上的物体。

（1）向上运输 （2）向下运输7.分析下列物体A 的受力：（均静止）8.如图1—13甲所示，竖直墙壁光滑，分析静止的木杆受哪几个力作用。

αB A BA （光滑小球A ）ABα 乙图1—139.如图1—14甲所示，Ａ、Ｂ、Ｃ叠放于水平地面上，加一水平力Ｆ，三物体仍静止，分析Ａ、Ｂ、Ｃ的受力情况。

10.如图1—15甲所示，物体Ａ、Ｂ静止，画出Ａ、Ｂ的受力图。

物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。

受力分析的依据是各种力的产生条件及方向特点。

一. 几种常见力的产生条件及方向特点。

1•重力。

重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。

重力不是地球对物体的引力。

重力与万有引力的关系是高中物理的一个小难点。

重力的方向：竖直向下。

2•弹力。

弹力的产生条件是接触且发生弹性形变。

判断弹力有无的方法：假设法和运动状态分析法。

弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。

弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。

【例1】如图1 —1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。

图a中接触面对球无弹力；图b中斜面对小球有支持力。

【例2】如图1 —2所示，判断接触面MO、ON对球有无弹力，已知球静止，接触面光滑。

水平面ON对球______ 支持力，斜面MO对球______________ 弹力。

【例3】如图1—4所示，画出物体A所受的弹力。

a图中物体A静止在斜面上。

b图中杆A静止在光滑的半圆形的碗中。

c图中A球光滑，0为圆心，0/为重心。

图1 —4【例4】如图1— 6所示，小车上固定着一根弯成 a 角的曲杆，杆的另一端固定一个质 量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。

图1—63•摩擦力。

摩擦力的产生条件为：（1 ）两物体相互接触，且接触面粗糙； （2）接触面间有挤压;（3）有相对运动或相对运动趋势。

摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。

判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。

初中物理受力分析典型例题【1】如图，一根细线拴着一只氢气球A ，试画出A 所受的力的示意图。

【2】试画出下图中斜面上木块A 的受力示意图。

【3】如图所示，物体A 、B 各重10N 、20N ，水平拉力F1＝2N ，F2＝4N ，物体保持静止，则A 、B 间的静摩擦力大小为________N ，B与地面间的摩擦力大小为________N 。

【4】在竖直的磁性黑板上，小铁片不会掉下来，这是为什么？请画出小铁片的受力示意图。

分析：物体静止，则物体受到平衡力的作用，竖直方向上受力平衡，重力和铁片与黑板间的静摩擦力平衡，重力方向竖直向下，那么静摩擦力方向竖直向上。

水平方向也受力平衡，及磁体吸引紧压黑板的力和黑板对其向外的压力，水平方向的两个力也大小相等、方向相反、作用在一条直线上。

【5】如图甲所示，重量为4N 的正方形铁块，被水平吸引力吸附在足够大的竖直磁性平板上处于静止状态，这时铁块受到的摩擦力大小为N ；若对铁块施加一个竖直向上的拉力F 拉=9N 的作用，AB AF2铁块将沿着该平板匀速向上运动，如图乙所示，此时铁块受到的摩擦力大小为N。

【6】一科学兴趣小组在探究二力平衡条件时，将小车放在光滑的水平桌面上，两边分别用细线通过定滑轮与重物A、B相连，小车两边的细线在同一直线上且与水平桌面平行，如图所示。

当小车静止在桌面上时，A、B的物重G A和G B的关系为（）A、G A＞G BB、G A＜G BC、G A＝G BD、以上三种说法都有可【7】如图所示，小王在探究“力和运动的关系”的实验中，他将M能以速度要让物体M【810C．F1=F2，v1＞v2D．F1＞F2，v1＞v2【9】如图所示，质量相等的物块A、B叠放在水平地面上，物块A受一水平力F作用，A、B共同在水平地面上匀速直线运动，则（）A、物体A受到的摩擦力为零。

B、物体B受地面的摩擦力为F。

F。

C、物体A受到的摩擦力为2F。

D、物块B受到地面摩擦力为2【10】如图所示，货物随传送带一起斜向上匀速运动，请画出在此过程中货物受力的示意图。

受力分析典型例题1.重 G 的光滑小球静止在固定斜面和竖直挡板之间。

若挡板逆时针缓慢转到水平 位置，在该过程中，斜面和挡板对小球的弹力的大小 F 1 、F 2 各如何变化？ 解：由于挡板是缓慢转动的，可以认为每个时刻小球都处于静止状态， 因此所受合力为零 。

应用三角形定则， G 、F 1 、F 2 三个矢 F 1量应组成封闭三角形， 其中 G 的大小、方向始终保持不变； F 1 的 F 2 方向不变； F 2 的起点在 G 的终点处，而终点必须在 F 1 所在的直 线上， 由作图可知， 挡板逆时针转动 90°过程， F 2 矢量也逆时针转动 90°， 因此 F 1 逐渐变小， F 2 先变小后变大。

(当 F 2 ⊥F 1， 即 G 挡板与斜面垂直时， F 2 最小)2. 重 G 的均匀绳两端悬于水平天花板上的 A 、B 两点。

静止时绳两端的切线方 向与天花板成α角。

求绳的 A 端所受拉力 F 1 和绳中点 C 处的张力 F 2。

解：以 AC 段绳为研究对象，根据判定定理，虽然 AC 所受的三个力分别作用在 不同的点 (如图中的 A 、C 、P 点)， 但它们必为共点力 。

设它们延长线的交点为O ， 用 平 行 四 边 形 定 则 作 图 可 得：F 1 αα P O C G/2 G3. 用与竖直方向成 α=30°斜向右上方， 大小为 F 的推力把一个重量为 G 的木块压在粗糙竖直墙上保持静止。

求墙对木块的正压 力大小 N 和墙对木块的摩擦力大小 f 。

解：从分析木块受力知，重力为 G ，竖直向下，推力 F 与竖直成 30°斜向右上 方， 墙对木块的弹力大小跟 F 的水平分力平衡， 所以 N=F/2， 墙对木块的摩擦力 是静摩擦力，其大小和方向由 F 的竖直分力和重力大小的关系而决定：当 F = 2 G 时， f=0； 当 F > 2 G 时， f = 3 F 一 G ， 方向竖直向下； 当 F 2 G3 3 2 3时， f = G 一 3 F ，方向竖直向上。

第二章：相互作用考点一：有关弹簧弹力的分析与计算1．(单选)一根轻质弹簧，当它上端固定、下端悬挂重为G的物体时，长度为L1；当它下端固定在水平地面上，上端压一重为G的物体时，其长度为L2，则它的劲度系数是( )．答案DA.GL1B.GL2C.GL1－L2D.2GL1－L22．（单选）一根轻质弹簧一端固定，用大小为F1的力压弹簧的另一端，平衡时长度为l1；改用大小为F2的力拉弹簧，平衡时长度为l2.弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为( )．A.F2－F1l2－l1B.F2＋F1l2＋l1C.F2＋F1l2－l1D.F2－F1l2＋l1答案C3．（单选）如图所示，四个完全相同的弹簧都处于水平位置，它们的右端受到大小皆为F的拉力作用，而左端的情况各不相同：①弹簧的左端固定在墙上；②弹簧的左端受大小也为F的拉力作用；③弹簧的左端拴一小物块，物块在光滑的桌面上滑动；④弹簧的左端拴一小物块，物块在有摩擦的桌面上滑动．若认为弹簧质量都为零，以L1、L2、L3、L4依次表示四个弹簧的伸长量，则有( )．答案DA．L2>L1 B．L4>L3C．L1>L3 D．L2＝L44．（多选）如图，两相同的木块a、b置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳系于墙壁．开始时a、b均静止，弹簧处于伸长状态，两细绳均有拉力，a所受摩擦力F f a≠0，b所受摩擦力F f b ＝0.现将右侧细绳剪断，则剪断瞬间( )．答案ADA．F f a大小不变B．F f a方向改变 C．F f b仍然为零D．F f b方向向右5．(单选)如图所示的装置中，小球的质量均相同，弹簧和细线的质量均不计，一切摩擦忽略不计，平衡时各弹簧的弹力分别为F1、F2、F3，其大小关系是( )．答案AA．F1＝F2＝F3 B．F1＝F2<F3C．F1＝F3>F2 D．F3>F1>F26．（多选）如图所示，轻质弹簧连接A、B两物体，A放在水平地面上，B的上端通过细线挂在天花板上。

受力分析练习题（含答案及详解）精选受力分析练习题35道（含答案及详解）1 •如右图1所示，物体M 在竖直向上的拉力F 作 用下静止在斜面上，关于 M 受力的个数，下列说法 中正确的是（D ）C . M 可能受三个力作用D . M 不是受两个力作用就是受四个力作用2.（多选）如图6所示，两个相似的斜面体 A 、B 在竖直向上的力F 的作用下静止靠在竖直粗糙墙壁上。

关于斜面体 A 和B 的受力情况，下列说法正确的是（AD ）图6A. A 一定受到四个力B. B 可能受到四个力C . B 与墙壁之间一定有弹力和摩擦力D . A 与B 之间一定有摩擦力3、如图3所示，物体A 、B 、C 叠放在水平-一m in__ F桌面上，水平力F 作用于C 物体，使A 、B 、 | J 厂zz7zzzzzzzz/////zzz/zC以共同速度向右匀速运动，那么关于物体图A ・M —定是受两个力作用力作用B . M 一定是受四个图受几个力的说法正确的是（A ）A .A受6个，B受2个，C受4个B. A受5个,B受3个，C受3个C・A受5个，B受2个，C受4个D・A受6个，B受3个，C受4个4 ■（多选）如图5所示，固定的斜面上叠放着A、B两木块，木块A与B的接触面是水平的，水平力F 作用于木块A,使木块A、B保持静止，且F工0。

则下列描述正确的是（ABD ）图5A.B可能受到5个或4个力作用B .斜面对木块B的摩擦力方向可能沿斜面向下C . A对B的摩擦力可能为0D. A、B整体可能受三个力作用5、如右图5所示，斜面小车M静止在光滑水平面上，一边紧贴墙壁.若再在斜面上加一物体m,且M、m相对静止, 小车后来受力个数为（B ）A. 3B. 4C. 5D. 6解析：对M和m整体，它们必受到重力和地面支持力•对小车因小车静止，由平衡条件知墙面对小车必无作用力，以小车为研究对象.如右图所示，它受四个力；重力M g,地面的支持力F NI，m对它的压力F N2和静摩擦力Ff，由于m静止，可知F f和F N2的合力必竖直向下，故B项正确.6、如图6所示，固定斜面上有竖直轻弹簧P与一平行斜面的轻弹簧Q连接着，小球处于静止状态，则关于小球所受力的个数不可能的是（A ）A. 1B. 2C. 3D. 47、如图7所示，在竖直向上的恒力F作用下，物体A、B一起向上做匀加速运动。

受力分析精选例题1如图所示，球B放在真空容器A内，且B略小于A，将它们以初速度v竖直向上抛出．则下列说法中正确的是（）A．若不计空气阻力，在它们上升的过程中，B对A无压力作用B．若不计空气阻力，在它们上升的过程中，B对A的压力向下C．若考虑空气阻力，在它们上升的过程中，B对A的压力向上D．若考虑空气阻力，在它们下落的过程中，B对A的压力向上2(2010·安徽理综)L型木板P(上表面光滑)放在固定斜面上，轻质弹簧一端固定在木板上，另一端与置于木板上表面的滑块Q相连，如图所示．若P、Q一起沿斜面匀速下滑，不计空气阻力．则木板P的受力个数为( )A．3B．4C．5 D．63.（四川省德阳市高中2010届“一诊”考试 2）如图所示，一长直轻杆左端水平插入墙壁固定，右端用一绳子系住拉于墙上，绳与杆之间夹角为θ.现在杆的右端挂一重物mg.则拉于墙上那根绳子的张力大小等于（）A.mgB.mg/sinθC.mg/cosθD.无法确定4．(2014·昆明市质量检测)如图7所示，两个质量均为m的小球用轻质细杆连接静止于内壁光滑的半球形碗内，杆及碗口平面均水平、碗的半径及两小球之间的距离均为R，不计小球半径，则碗对每个小球的支持力大小为( )A.33mg B.233mg C.3mg D．2mg5（1）如图1所示，一质量为m的物体系于长度分别为L1、L2的两根细线上，L1的一端悬挂在天花板上，与竖直方向夹角为θ，L2水平拉直，物体处于平衡状态.现将L2线剪断，求剪断瞬间物体的加速度.（2）若将图1中的细线L1改为长度相同、质量不计的轻弹簧，如图2所示，其他条件不变，求剪断L2瞬间物体的加速度.1）下面是某同学对该题的一种解法：解：设L1线上拉力为T1，L2线上拉力为T2，重力为mg，物体在三力作用下保持平衡，T1cosθ=mg，T1sinθ=T2，T2=mgtanθ，，剪断线的瞬间，T2突然消失，物体即在T2反方向获得加速度。

完整)高中物理受力分析受力分析专题一、典型例题1.分析满足下列条件的各个物体所受的力，并指出各个力的施力物体：1) 沿水平草地滚动的足球：受到垂直向上的重力，施力物体为地球；受到滚动阻力，施力物体为草地。

2) 在力F作用下静止水平面上的物体球：受到垂直向上的重力，施力物体为地球；受到水平向右的力F，施力物体为外力源。

3) 在光滑水平面上向右运动的物体球：不受到任何力的作用。

4) 在力F作用下行使在路面上小车：受到垂直向上的重力，施力物体为地球；受到水平向右的力F，施力物体为外力源。

2.对下列各种情况下的物体A进行受力分析：1) 沿斜面下滚的小球：受到垂直向上的重力，施力物体为地球；受到斜面的支持力，施力物体为斜面；受到滚动阻力，施力物体为斜面。

2) 沿斜面上滑的物体A（接触面不光滑）：受到垂直向上的重力，施力物体为地球；受到斜面的支持力，施力物体为斜面；受到摩擦力，施力物体为斜面。

3) 静止在斜面上的物体：受到垂直向上的重力，施力物体为地球；受到斜面的支持力，施力物体为斜面。

4) 在力F作用下静止在斜面上的物体的物块A：受到垂直向上的重力，施力物体为地球；受到斜面的支持力，施力物体为斜面；受到水平向右的力F，施力物体为外力源。

5) 各接触面均光滑的在斜面上的物体的物块A：受到垂直向上的重力，施力物体为地球；受到斜面的支持力，施力物体为斜面。

6) 沿传送带匀速上滑的物体A：受到垂直向上的重力，施力物体为地球；受到传送带的支持力，施力物体为传送带；受到摩擦力，施力物体为传送带。

二、静力学中的整体与隔离在分析外力对系统的作用时，使用整体法；在分析系统内各物体（各部分）间相互作用时，使用隔离法。

解题中应遵循“先整体、后隔离”的原则。

例1】在粗糙水平面上有一个三角形木块a，在它的两个粗糙斜面上分别放有质量为m1和m2的两个木块b和c，如图所示，已知m1＞m2，三木块均处于静止，则粗糙地面对于三角形木块：A。

高中物理受力分析精选习题高中物理是一门综合性很强的科学课程，其中有一部分内容是受力分析，这是学生们比较困难的一部分。

在考试中，受力分析往往是分值比较高的一题，因此我们需要学生认真学习和掌握相关知识。

下面，我为大家整理了几个高中物理受力分析的精选习题，希望对大家的学习有所帮助。

题目一：一根1000牛的皮筋被悬挂在天花板上，被A、B、C三个学生分别拉动，三个学生分别施加的拉力大小分别是400牛、300牛、400牛，三个学生拉的方向垂直，并力求将皮筋向上拉直，求此时皮筋的张力大小？解题思路：此时三个拉力垂直，可以看做是一个平衡的三角形，因此皮筋的张力大小等于三个力合成的大小。

我们可以通过勾股定理求得三个力合成的大小，即：（400牛）^2 +（300牛）^2 +（400牛）^2 = （1393牛）^2因此，皮筋的张力大小为1393牛。

题目二：一个物体在水面上受到4N的浮力和2N的重力，求物体所受的支持力大小？解题思路：根据牛顿第二定律，物体所受的力的合力等于物体的质量乘以加速度。

在此题中，物体所受的合力为：合力=浮力-重力=4N-2N=2N因此，我们可以得到物体所受的加速度：合力=物体质量*加速度2N=物体质量*9.8m/s^2物体质量=0.204kg根据牛顿第三定律，物体对支持面所产生的压力大小等于支持力的大小，因此支持力的大小为:支持力=物体重量+物体所受的其他力=（0.204kg）*（9.8m/s^2）+2N=4N。

题目三：一个小车带质量为100kg的货物行驶在一段水平路上，小车速度为20m/s，在路边有一块宽度为1m的大石头，石头质量为50kg，石头与小车相对静止，求小车和石头相撞时的冲量大小。

解题思路：根据冲量定义，冲量等于力在时间上的积分，即：冲量=∫F*dT当小车和石头相撞时，石头会给小车一个向后的力（因为石头相对静止，小车在运动），我们可以通过冲量定理求得冲量的大小：冲量=F*t其中，F=两个物体之间的作用力t=作用时间两个物体之间的作用力即石头给小车的向后的力，可以通过牛顿第三定律求得，等于小车给石头的向前的力，即：F=石头质量*小车加速度F=50kg*20m/s^2=1000N作用时间即为两个物体之间接触的时间，可以根据题目中的信息计算得出：t=1m/20m/s=0.05s因此，冲量的大小等于：冲量=1000N*0.05s=50N*s通过以上三个例题，我们可以知道受力分析在高中物理中是比较重要的一部分，需要我们认真学习和掌握。

【1】如图，一根细线拴着一只氢气球 A ，试画出 A 所受的力的示 意图。

【2】试画出下图中斜面上木块 A 的受力示意图。

【3】如图所示，物体 A 、B 各重 10N 、20N ，水平拉力 F1＝2N ，F2＝4N ，物体保持静止，则 A 、B 间的静摩擦力大小为 ____ N ，B 与地面间的摩擦力大小为 ______ N 。

AB F2 AA4】在竖直的磁性黑板上，小铁片不会掉下来，这是为什么？请画出小铁片的受力示意图。

分析：物体静止，则物体受到平衡力的作用，竖直方向上受力平衡，重力和铁片与黑板间的静摩擦力平衡，重力方向竖直向下，那么静摩擦力方向竖水平方向也受力平衡，及磁体吸引紧压 和黑板对其向外的压力，水平方向的两小相等、方向相反、作用在一条直线上【5】如图甲所示，重量为 4N 的正方形铁块，被水平吸引力吸附 在足够大的竖直磁性平板上处于静止状态，这时铁块受到的摩擦 力大小为 N ；若对铁块施加一个竖直向上的拉力 F 拉=9N 的作直向上。

黑板的力 个力也大用，- 来源网络，仅供个人学习参考铁块将沿着该平板匀速向上运动，如图乙所示，此时铁块受到的物体 M 放在水平桌面上，两边用细线通过滑轮与吊盘相连．若在 左盘中放重为 G 的砝码，右盘中放重为 2G 的砝码时， 物体 M 能以 速度 v 向右作匀速直线运动 . 如果左、右盘中的砝码不变， 要让物 体 M 能在水平桌面上以 2v 的速度向左作匀速直线运动， 则应在左 盘中再加上砝码， 所加砝码的重为 （ 吊盘重、滑轮与细线间和滑轮 与轴间摩擦不计 ） （）A 、GB 、2GC 、3GD 、4G【8】如图所示，纸带穿过打点计时器（每隔一定时间在纸带上打 下一个点）与一木块左端相连，木块在弹簧测力计作用下沿水平 桌面（纸面）向右运动时，就能在纸带上打出一系列的点。

图 10 中①和②是打点计时器先后打出的两条纸带，与其对应的测力计 的示数分别为 F1、F2，木块运动的速度分别为 v1、v2，那么A ．F1<F2，v1<v2B ．F1=F2，v1<v2C ．F1=F2，v1>v2D ．F1>F2，v1>v29】如图所示，质量相等的物块 A 、B 叠放在水平地面上，物块 A 受一水平力 F 作用， A 、B 共同在水平地面上匀速直线运动，则摩擦力大小为 N 。

第二章：相互作用考点一：有关弹簧弹力的分析与计算1．(单选)一根轻质弹簧，当它上端固定、下端悬挂重为G的物体时，长度为L1；当它下端固定在水平地面上，上端压一重为G的物体时，其长度为L2，则它的劲度系数是( )．答案DA.GL1B.GL2C.GL1－L2D.2GL1－L22．（单选）一根轻质弹簧一端固定，用大小为F1的力压弹簧的另一端，平衡时长度为l1；改用大小为F2的力拉弹簧，平衡时长度为l2.弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为( )．A.F2－F1l2－l1B.F2＋F1l2＋l1C.F2＋F1l2－l1D.F2－F1l2＋l1答案C3．（单选）如图所示，四个完全相同的弹簧都处于水平位置，它们的右端受到大小皆为F的拉力作用，而左端的情况各不相同：①弹簧的左端固定在墙上；②弹簧的左端受大小也为F的拉力作用；③弹簧的左端拴一小物块，物块在光滑的桌面上滑动；④弹簧的左端拴一小物块，物块在有摩擦的桌面上滑动．若认为弹簧质量都为零，以L1、L2、L3、L4依次表示四个弹簧的伸长量，则有( )．答案DA．L2>L1 B．L4>L3C．L1>L3 D．L2＝L44．（多选）如图，两相同的木块a、b置于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳系于墙壁．开始时a、b均静止，弹簧处于伸长状态，两细绳均有拉力，a所受摩擦力F f a≠0，b所受摩擦力F f b ＝0.现将右侧细绳剪断，则剪断瞬间( )．答案ADA．F f a大小不变B．F f a方向改变 C．F f b仍然为零D．F f b方向向右5．(单选)如图所示的装置中，小球的质量均相同，弹簧和细线的质量均不计，一切摩擦忽略不计，平衡时各弹簧的弹力分别为F1、F2、F3，其大小关系是( )．答案AA．F1＝F2＝F3 B．F1＝F2<F3C．F1＝F3>F2 D．F3>F1>F26．（多选）如图所示，轻质弹簧连接A、B两物体，A放在水平地面上，B的上端通过细线挂在天花板上。

例1、分析物体A的受力例2、例3、如图所示，水平传送带上的物体。

（1）随传送带匀速运动A BA、B都静止AA静止A、B都静止分析A、B所受地面的摩擦力静止不动Ａ、B、C都静止分析C所受力a、b、c都静止分析a所受力（A静止）（A向下运动，斜面不光滑）（光滑小球）v（绳竖直、光滑）2（2）传送带由静止起动如图，倾斜传送带上的物体 （1）向上匀速运输 （2）向下匀速运输例4、如图所示，各图中，物体总重力为G ，请分析砖与墙及砖与砖的各接触面间是否有摩擦力存在？如有大小是多少？例5、分析A 、B 的受力 练习：1、 A 物体静止或匀速，分析A 物体的受力情况2、分析下列杆所受的力(竖直面光滑，水平面粗糙)C（A 、B 一起匀速向右运动）B（A 静止）αBA匀速， v3图2-1-73.分析A的受力（A静止）（A匀速下滑）例题1如图2-1-7所示，甲、乙球通过弹簧连接后用绳悬挂于天花板，丙、丁球通过细绳连接后也用绳悬挂天花板．若都在A处剪断细绳，在剪断瞬间，关于球的受力情况，下面说法中正确的是（）A．甲球只受重力作用B．乙球只受重力作用C．丙球受重力和绳的拉力作用D．丁球只受重力作用A沿着墙向上运动A沿着水平面向右运动A沿着斜面向上运动A静止4图2-2-22．如图2-2-8所示，物体a 、b 和c 叠放在水平桌面上，水平力F b =5N 、F c =10N 分别作用于物体b 、c 上，a 、b 和c 仍保持静止．以F 1、F 2、F 3分别表示a 与b 、b 与c 、c 与桌面间的静摩擦力的大小，则（ ） A ．F 1=5N ，F 2=0，F 3=5N B ．F 1=5N ，F 2=5N ，F 3=0C ．F 1=0，F 2=5N ，F 3=5ND ．F 1=0，F 2=10N ，F 3=5N3如图2-2-1所示，A 、B 两物体叠放在水平面上，水平力F 作用在A 上，使两者一起向右作匀速直线运动，下列判断正确的是（ ） A ．A 、B 间无摩擦力B ．A 对B 的静摩擦力大小为F ，方向向右C ．B 对地面的动摩擦力的大小为F ，方向向右D ．B 受到了向右的静摩擦力和向左的滑动摩擦力4如图2-2-2示，物体A 、B 在力F 作用下一起以相同速率沿F 方向匀速运动，关于物体A 所受的摩擦力，下列说法中正确的是（D ） A ．甲、乙两图中A 均受摩擦力，且方向均与F 相同 B ．甲、乙两图中A 均受摩擦力，且方向均与F 相反 C ．甲、乙两图中A 均不受摩擦力D ．甲图中A 不受摩擦力，乙图中A 受摩擦力，方向均与F 相同5如图2-2-3所示，物体A 、B 的质量m A =m B =6kg ，A 和B 、B 和水平面间的动摩擦因数都等于0.3，且最大静摩擦力等于滑动摩擦力，水平力F=30N ．那么，B 对A 的摩擦力和水平桌面对B 的摩擦力各为多大?6．如图2-2-16所示，重物A 质量为m A =5kg ，重物B 质量为m B =2kg ，A 与桌面间的最大静摩擦力为F m =10N ．为使系统处于静止状态，试求拉力F 大小范围．（g 取10m/s 2）图2-2-8图2-2-1图2-2-3图2-2-165图2-3-13力的分解与合成1在同一平面内共点的四个力F 1、F 2、F 3、F 4的大小依次为19N 、40N 、30N 和15N ，方向如图2-3-13所示，求它们的合力．2如图2-3-16所示，质量为m 的物体用细绳OC 悬挂在支架上的O 点，轻杆OB 可绕B 点转动，当物体静止时细绳OA 与轻杆OB 间的夹角为θ．求此时细绳OA 中张力F 1的大小和轻杆OB 受力F 2的大小．3如图2-3-17所示，水平横梁一端A 插在墙壁内，另一端装有小的轻质滑轮B ，一轻绳一端C 固定于墙壁上，另一端跨过滑轮后悬挂一质量为m=10kg 的重物，∠CBA=30°，0.0. 则滑轮受到绳子作用力为（ ） A ．50NB ．503NC ．100ND ．200N4如图2-3-19所示，物体静止于光滑水平面上，力F 作用于物体O 点，现要使物体沿着OO '方向做加速运动（F 和OO'都在水平面内）．那么，必须同时再加一个力F '，这个力的最小值是（ B ）A ．Fcos θB ．Fsin θC ．F tan θD ．Fcot θ5．用两根绳子吊起一重物，使重物保持静止，逐渐增大两绳之间的夹角，则两绳对重物的拉力的合力变化情况是（ ） A ．保持不变 B ．逐渐增大C ．逐渐减小D ．以上说法都有可能6．如图2-3-21所示，两个完全相同的小球在挡板作用下静止在倾角为θ的光滑斜面上，求（a ）、（b ）两种情况下小球对斜面的压力之比． OC mAB 图2-3-16 ACBm图2-3-17图2-3-19（a ）（b ）图2-3-216图2-4-57．如图2-3-24所示，用跟水平方向成α角的推力F 推重量为G 的木块沿天花板向右运动，木块和天花板间的动摩擦因数为μ，求木块所受的摩擦力大小．8如图2-4-5所示，重力为 G 的物体在水平向右和跟竖直方 向成θ角的斜向上绳子的拉力作 用下，保持静止状态，试求两绳的拉力9如图2-4-19所示，用绳AC 和BC 吊起一重物，绳与竖直方向夹角分别为30°和60°，AC 绳能承受的最大拉力为150N ，而而BC 绳能承受的最大的拉力为100N ，求物体最大重力10．如图2-4-27所示，小球质量为m ，置于质量为M 的倾角为θ的光滑斜面上，悬线与竖直方向的夹角为α，系统处于静止状态．求（1）斜面对小球的支持力和悬线对小球的拉力大小． （2）地面对斜面体的水平和竖直方向的作用力大小图2-3-24 30° 6图2-4-197练习题1、用轻绳AC 和BC 悬挂一重物，绳AC 和BC 与水平天花板的夹角分别为600和300，如图所示，已知悬挂重物的重力150牛顿，求AC 绳和BC 绳上承受的拉力大小？2、物体A 在水平力F 作用下，沿着倾角为 370的斜面匀速上滑，物体A 所受到的重力为G=300N ，它与斜面之间的动摩擦因数u=0.5，求： （1）物体A 所受到的支持力。

精选受力分析练习题35道（含答案及详解）1．如右图1所示，物体M 在竖直向上的拉力F 作用下静止在斜面上，关于M 受力的个数，下列说法中正确的是（D ）A ．M 一定是受两个力作用B ．M 一定是受四个力作用C ．M 可能受三个力作用D ．M 不是受两个力作用就是受四个力作用２．(多选)如图6所示，两个相似的斜面体A 、B 在竖直向上的力F 的作用下静止靠在竖直粗糙墙壁上。

关于斜面体A 和B 的受力情况，下列说法正确的是(ＡＤ)图6A ．A 一定受到四个力B ．B 可能受到四个力C ．B 与墙壁之间一定有弹力和摩擦力D ．A 与B 之间一定有摩擦力3、如图3所示，物体A 、B 、C 叠放在水平桌面上，水平力F 作用于C 物体，使A 、B 、C 以共同速度向右匀速运动，那么关于物体受几个力的说法正确的是 （ A ）A ．A 受6个，B 受2个，C 受4个 B ．A 受5个，B 受3个，C 受3个C ．A 受5个，B 受2个，C 受4个D ．A 受6个，B 受3个，C 受4个４.(多选)如图5所示，固定的斜面上叠放着A 、B 两木块，木块A 与B 的接触面是水平的，水平力F 作用于木块A ，使木块A 、B 保持静止，且F ≠0。

则下列描述正确的是(ＡＢＤ)图5A ．B 可能受到５个或4个力作用B ．斜面对木块B 的摩擦力方向可能沿斜面向下C ．A 对B 的摩擦力可能为0D ．A 、B 整体可能受三个力作用图 1图35、如右图5所示，斜面小车M 静止在光滑水平面上，一边紧贴墙壁．若再在斜面上加一物体m ，且M 、m 相对静止，小车后来受力个数为( B ) A ．3B ．4C ．5D ．6解析： 对M 和m 整体，它们必受到重力和地面支持力．对小车因小车静止，由平衡条件知墙面对小车必无作用力，以小车为研究对象．如右图所示，它受四个力；重力M g ，地面的支持力F N1，m 对它的压力F N2和静摩擦力Ff ，由于m 静止，可知F f 和F N2的合力必竖直向下，故B 项正确． 6、如图6所示，固定斜面上有一光滑小球，有一竖直轻弹簧P 与一平行斜面的轻弹簧Q 连接着，小球处于静止状态，则关于小球所受力的个数不可能的是 （ A ）A ．1B ．2C ．3D ．47、如图7所示，在竖直向上的恒力F 作用下，物体A 、B 一起向上做匀加速运动。
