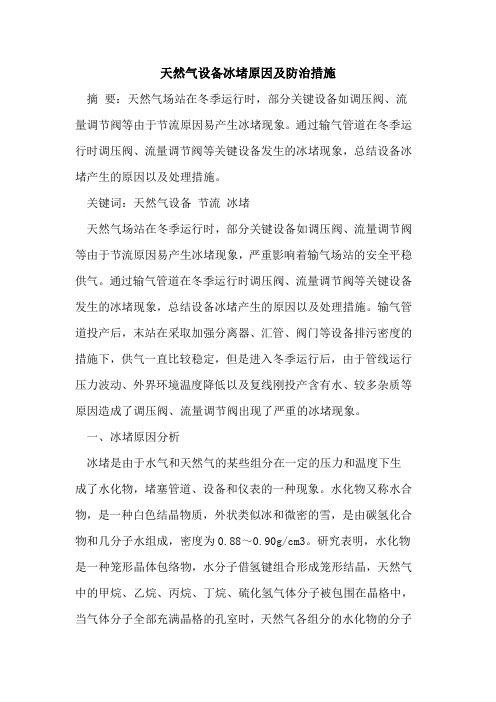

天然气设备冰堵原因及防治措施摘要：天然气场站在冬季运行时，部分关键设备如调压阀、流量调节阀等由于节流原因易产生冰堵现象。
通过输气管道在冬季运行时调压阀、流量调节阀等关键设备发生的冰堵现象，总结设备冰堵产生的原因以及处理措施。
关键词：天然气设备节流冰堵天然气场站在冬季运行时，部分关键设备如调压阀、流量调节阀等由于节流原因易产生冰堵现象，严重影响着输气场站的安全平稳供气。
通过输气管道在冬季运行时调压阀、流量调节阀等关键设备发生的冰堵现象，总结设备冰堵产生的原因以及处理措施。
输气管道投产后，末站在采取加强分离器、汇管、阀门等设备排污密度的措施下，供气一直比较稳定，但是进入冬季运行后，由于管线运行压力波动、外界环境温度降低以及复线刚投产含有水、较多杂质等原因造成了调压阀、流量调节阀出现了严重的冰堵现象。
一、冰堵原因分析冰堵是由于水气和天然气的某些组分在一定的压力和温度下生成了水化物，堵塞管道、设备和仪表的一种现象。
水化物又称水合物，是一种白色结晶物质，外状类似冰和微密的雪，是由碳氢化合物和几分子水组成，密度为0.88～0.90g/cm3。
研究表明，水化物是一种笼形晶体包络物，水分子借氢键组合形成笼形结晶，天然气中的甲烷、乙烷、丙烷、丁烷、硫化氢气体分子被包围在晶格中，当气体分子全部充满晶格的孔室时，天然气各组分的水化物的分子式为ch4·6h2o，c2h6·6h2o，c3h8·17h2o，c4h10·17h2o，h2s·6h2o，戊烷以上一般不形成水化物。
在冬季运行时，水化物在天然气输气场站节流处极易形成，造成工艺管线和设备的冰堵，即节流效应：气体遇到压力突变（例节流阀）引起温度急剧降低，甚至产生冰冻的现象。
节流膨胀是气体通过多孔塞或阀门从高压到低压作不可逆绝热膨胀时温度发生变化的现象。
在常温下，许多气体在膨胀后温度降低，称为冷效应或正效应。
对于理想气体，经绝热节流过程后，温度应不变。
天然气长输管道冰堵的防治与应急处理天然气长输管道是天然气从生产地点到使用地点长距离输送的主要设施，而在寒冷的冬季，管道内的湿气容易结冰，导致管道阻塞、甚至爆裂，造成严重的安全事故。
对天然气长输管道冰堵的防治与应急处理显得尤为重要。
一、天然气长输管道冰堵的原因1. 湿气凝结结冰在管道长途输送过程中，由于地势高低不平、管道弯曲、管道直径变化等原因，气体流速变化而产生压力损失和温度变化，导致管道内部的湿气凝结成冰。
2. 外界温度过低在寒冷的气候条件下，天然气长输管道在地面以下或者地下深埋的部分容易受到外界温度的影响，导致管道内的水分凝结成冰，形成冰堵。
3. 管道维护不力管道设施老化、维护不及时等原因也会影响管道内的防冰措施，导致管道冰堵。
二、天然气长输管道冰堵的防治措施1. 管道保温对于长输管道来说，保持管道温度是最有效的防治措施之一。
采用保温材料包裹管道，减少管道周围与外界的热交换。
常用的保温材料有聚氨酯泡沫、硅酸盐棉等。
2. 管道通风通过对管道进行通风，可以减少管道内部的湿气，降低水分凝结成冰的可能性。
通风可以采用排气风扇、通风管等设施。
3. 使用防冻剂在管道内加入适量的防冻剂，可以有效降低管道内的水分结冰的温度。
适当的使用防冻剂可以提高管道的防寒性能。
4. 定期维护对管道设施进行定期的维护，包括检查管道保温材料、通风设施等，确保管道的正常运行和防冻能力。
5. 安全控制系统在管道中设置安全控制系统，如温度监测、湿度监测、冰堵预警装置等，及时发现管道内的异常情况。
三、天然气长输管道冰堵的应急处理1. 冰堵切除当管道出现冰堵时，需要及时采取措施将冰堵切除。
可以采用高压热水、注水融化、注入融化剂等方式。
2. 增加管道内部温度通过增加管道内部的温度，可以缓解冰堵的情况。
可以采用对管道通电加热、使用蒸汽加热等方式。
3. 紧急通风当管道出现冰堵时，采用紧急通风措施，排除管道内的湿气，降低管道内的温度。
4. 定期检查对管道设施进行定期检查，了解管道内部的情况，及时处理管道内的异常情况，防止冰堵的发生。
我国部分地区冬季天然气的使用越来越普遍，缓解了由于寒冷天气带来的影响，但与此同时也带来了新的问题，天然气管道冰堵的现象时有发生，不仅影响了正常的供气，而且还增加了工作人员的管理工作，由于天然气是易燃易爆气体，必须要保证问题解决的妥当。
本文主要讨论天然气管道冰堵的相关问题，具体分析了发生冰堵的原因，然后提出切实有效的防止并解决天然气冰堵措施。
Ol概述天然气长输管道在运行中出现冰堵问题较为常见，分析当前天然气长途管道冰堵的实际发展原因：温度原因，天然气水分原因。
另外，由于冰堵问题，分析天然气长输管道，主要危害是：不寻常的流量统计，安全问题。
天然气长输管道是天然气资源利用中常见的基础设施输电项目。
天然气长输管道的建设和应用，将确保天然气资源应用的安全性和可靠性，提高用户资源的应用效果,对社会经济的稳定发展起着重要作用。
其中，影响长距离天然气管道稳定运行的冰塞问题的分析引起了广泛的关注。
02天然气管道发生冰堵的原因造成天然气管道发生冰堵的原因不止一个，冰堵的地方常常会涉及到管道内部，仪表仪器，还有其他设备，以下是具体的原因。
1、天然气水合物的形成研究表明，水汽和一些小分子气体，比如甲烷，乙烷、丙烷等等这些气体相互结合而成一种固态的晶体，而能够引起这些水合物的形成，需要有外界的条件，比如低温，高压等等，由气体变成了晶体，从而堵塞了天然气管道以及各种仪表和设备，影响了天然气的正常输送，而企业的利益和人们的生活带来了损害。
2、节流效应节流效应是指在寒冷的冬季，天然气输送的管道，节流阀等等因为气体受到了压力，使得温度突然就降低，也可能会导致冰堵现象的发生。
在实际的管道输气过程中，外界条件的影响可能会导致天然气的温度发生巨变，天然气的气压也有可能会改变，而管道调压阀阀后压力是恒定不变的，管道内气体的气压比较高，出现了较大的气压差，而且是瞬间改变，这样一来就很容易导致天然气管道发生冰堵现象。
3、管道施工的原因在进行气体管道安装的过程中，由于施工不当，导致气体管道进水，而在试压的时候又没有能够及时把管道的水清理干净，没有做好干燥工作，为管道发生冰堵现象埋下了隐患，当外界气温降低的时候，残留在管道中的积水就会结冰，温度越低，时间越长，冰堵的现象就会越严重，对正常供气工程造成了巨大的影响。
天然气长输管道冰堵防治和应急处理天然气长输管道是国家能源交通干线，其安全运行对保障国家能源安全和社会经济发展具有重要意义。
在冬季寒冷天气下，长输管道容易发生冰堵等突发情况，严重威胁管道安全稳定运行。
因此，对天然气长输管道的冰堵预防和应急处理措施必须高度重视。
一、天然气长输管道冰堵产生原因1、气液混合体中的水分，因温度低而凝结，形成水滴，贴附在管壁上，逐渐积聚形成冰堵。
2、管道中的液态油溢出，有的油往下滴，有的油变成固态，外径降低，阻力加大，造成气体流动的不稳定，引发冰堵。
3、管道生锈、凸起，因重力作用，使管道下凹，形成低点。
这个低点的密封性比较差，容易形成冰下坑，这样冰堵就会从这里开始。
4、弯头等几何构造，其内外径不同、形状的屈服和微小的尘埃颗粒、内壁切削磨损等因素，对管道流体运动所产生的浅层旋涡和横向扰动起到良好的转移和保留作用，也是形成冰堵的原因。
1、加强管道隔热：在管道上面加设隔热材料，减少外界热量流失，提高管道内温度，降低结冰的可能性。
2、加装加热板或管道加热器：在关键管段或易结冰区域增加加热板或管道加热器，加热管内气体，使其温度升高，降低管道内结冰可能性。
3、加强管道监测：对管道进行定期检测和监控，发现问题及时处理。
4、排泄裸露在管道外的附属设备和管路上的积水和结冰物，阻止积水和雪花进入管道。
5、加强抗结冰能力的管道材料的应用：选用防止管道结冰的材料，提高管道的抗结冰能力。
1、建立应急处置体系：制定相应的应急预案，建立应急处置队伍，明确职责分工和应急处置流程。
2、及时隔离、停产处理：一旦发现管道冰堵，要立即隔离、停产，同时做好现场安全堵漏措施，严格禁止电焊、明火等活动并限制交通。
3、开展维修与清理：疏通积冰，清理管道和附属设备。
同时修补和更换损坏设备，恢复长输管道运行。
四、总结。
天然气长输管道冰堵的防治与应急处理天然气长输管道是连接天然气资源产区和消费区的重要通道，对于保障国家能源安全具有重大意义。
由于天然气长输管道穿越的地域广阔、环境复杂，加之气体特性易导致管道冰堵，给管道安全运行带来了一定的隐患。
天然气长输管道冰堵的防治与应急处理显得尤为重要。
天然气长输管道冰堵的原因主要有两个方面，一是管道内的水分凝结结冰，二是管道外的雪深、温度低等因素导致管道周围的地下水结冰。
管道内的水分凝结结冰主要是由于天然气中含有一定的水分，在管道输运过程中，随着气体的温度下降，水分会凝结成液体水并沉积在管道内壁，当气温继续下降时，水分将结冰形成冰堵。
而管道外的水分结冰主要是由于地下水长时间受低温环境影响，温度下降导致水分结冰，进而冰封了管道。
管道冰堵不仅会影响天然气的正常输送，还可能会加剧管道的腐蚀和损坏，给管道的安全运行带来严重的威胁。
为了防止天然气长输管道冰堵的发生，首先需从源头上控制水分的含量。
在天然气的净化处理过程中，应加强去除天然气中的水分，减少在管道中形成冰堵的可能性。
要加强管道的保温措施，减少管道温度的下降，从根本上减缓管道结冰的速度。
要做好管道周围的环境保护工作，防止地下水受到外界环境的影响而结冰。
针对天然气长输管道冰堵的应急处理，首先要及时采取措施解除冰堵，恢复管道的正常运行。
一方面可以采用热气吹打的方式将管道内冰堵的部分化解，另一方面可以采用热水或蒸汽注入管道的方式使冰堵融化。
其次要做好管道的安全监控工作，确保管道的正常运行，同时要做好管道的检修维护，排查并修补管道的漏点、腐蚀等问题，以减少管道冰堵的发生。
在应对天然气长输管道冰堵的突发事件时，要制定完善的应急预案，建立健全的应急指挥体系，确保能迅速、有序地开展应急处置工作。
如果管道冰堵导致天然气泄漏，可能会对周边环境和居民的生命财产造成威胁，因此要迅速组织人员进行应急疏散和隔离工作，同时做好现场的防护措施，防止事故扩大。
天然气长输管道冰堵防治和应急处理随着我国天然气消费量的不断增长，天然气长输管道的建设和运营成为我国能源行业的重要组成部分。
在寒冷的冬季，天然气长输管道面临着冰堵的风险，这不仅会影响天然气的输送效率，还会给管道带来安全隐患。
冰堵防治和应急处理成为了管道运营管理的重要内容。
一、冰堵的形成原因天然气长输管道冰堵的形成主要与以下几个因素有关：1. 温度低：在冬季寒冷的气候条件下，管道外部的环境温度低于天然气的冰点，会导致管道外部结冰。
2. 大风雪天气：在大风雪的天气条件下，管道周围的积雪会降低管道的环境温度，进一步促进管道的结冰。
3. 管道内外温差大：由于管道内部的天然气温度和管道外部环境温度存在较大的温差，管道外部结冰的可能性增加。
4. 管道老化：管道的老化和损坏会导致管道外部的绝热层受损，容易导致结冰。
以上因素综合作用会导致天然气长输管道冰堵的形成，对天然气的输送和管道的安全运营造成威胁。
二、冰堵防治措施为了防止天然气长输管道的冰堵，需要采取一系列的预防措施，主要包括以下几个方面：1. 绝热保温：对于新建的天然气长输管道，在设计和建设过程中要充分考虑管道的绝热保温措施，确保管道的外部不易结冰。
2. 局部加热：对于存在结冰风险的管道区域，可以采用局部加热的方式，通过电热带或加热器等设备对管道进行保温加热，防止冰堵的形成。
3. 加强检查维护：定期对天然气长输管道进行检查和维护，及时发现管道内外的问题并进行修复和处理。
4. 处理管道老化：及时对老化和损坏的管道进行维修和更换，确保管道的完整和安全。
5. 采取抗冰措施：在天然气长输管道建设和运营中，采取一系列抗冰措施，包括使用防冻剂、提高管道防护层厚度等。
通过以上一系列的冰堵防治措施，可以有效降低天然气长输管道冰堵的风险，确保管道的安全运营。
三、应急处理措施尽管采取了一系列的冰堵防治措施，但是在极端天气条件下，天然气长输管道依然可能出现冰堵的情况，因此需要制定一套科学有效的应急处理措施，以应对管道冰堵问题。
天然气冰堵的成因、防止及解决办法摘要：随着国内天然气管道建设步伐的急剧加快，天然气市场需求迅速扩张，分输用户急剧增加，天然气冰堵问题也日趋显现，冰堵问题严重影响天然气管道输送。
那么如何去防止冰堵问题，出现冰堵问题又如何解决？本文通过分析天然气冰堵的成因，从而针对性地去防止和解决冰堵，确保天然气管道输送安全平稳。
关键词：天然气冰堵输送成因防止解决照片一、天然气冰堵成因天然气冰堵的成因主要有以下两种：一是管道中存在大量的水,在低温环境下冻结成冰;二是天然气水合物的形成。
前者主要是因为在管道施工过程管道水压试验后，管道吹扫和干燥不彻底,致使管道内存在大量水分，另外天然气开采后脱水不够彻底，也会夹带一定量的水分，水加上低温环境就会形成冰堵。
后者则是天然气水合物,也就是俗称的“可燃冰”。
它是天然气在高压、低温环境下输送形成的,形成温度可高于冰点。
水合物的形成至少需要两种混合物，这些混合物是水和另一种水合物的形成体。
水合物的形成主要有以下危害：堵塞管道，使分输中断；损坏设备，使设备变形、扭曲、破裂等。
例如过滤分离器滤芯堵塞，堵塞过滤分离器，使差压变大，滤芯变形、损坏；监控调压阀膜片破裂、穿孔；调压撬引压管堵塞变形等。
二、冰堵的防止针对冰堵的成因，防止冰堵主要有以下措施：1.天然气施工过程中，水压试验合格后，对管道进行彻底吹扫，干燥，投产前进行清管，排除施工过程和水压试验时管道内的残留水分；2. 使用加热炉、电伴热以及保温等形式提高天然气温度；3.降低天然气输送压力；4.向天然气中加入抑制剂，降低水合物的形成温度。
例如2011年元旦期间，西气东输二线刚刚投产，由于天然气水分过大，致使冀宁线各分输站产生严重冰堵。
三、产生冰堵的解决办法1.通过切换流程，采用备用路分输，放空降压冰堵路天然气，使冰堵路消除冰堵；2.通过加密设备排污，例如对分离器、计量撬、阀门、引压管、仪表阀等设备的排污，排除管道内的液态水分，尤其在冬季生产运行情况下，更要加密设备排污，及时排除管道和设备中的水合物等；3.分输站中最容易产生冰堵的部位就是调压撬调压阀部分，目前天然气高压管道的设计分输压力都在10MPa左右，实际分输压力也在7MPa左右，而通过调压阀调压后给下游用户的分输压力一般都在1.0—4.0MPa之间，一般情况下天然气分输压力每下降1MPa，天然气的温度就要降低3—5℃，如果天然气水露点较高，在冬季运行情况下，调压阀就极易发生冰堵。
管道冰堵作业处置措施随着天然气工业的发展，输送压力逐渐提高。
冬季水合物的存在会给天然气输送造成事故- 冰堵。
一、冰堵的成因:天然气水合物组成:在一个水合物单元体中，水分子形成一个类似于三维空间笼的结构，其它分子嵌入其笼中。
形成水合物的天然气案例组成包括甲烷、乙烷、丙烷、丁烷、碳氧化物和氢硫化物，这些是全部普通的天然气成分.仅小的分子形成水合物，典型地，比丁烷分子量大的燃气成份形不成水合物。
水分子被称为“主体”分子，其它稳定晶体被称作“客体”分子组成的混合物.客体分子多数情况下被称作形成者，水合物晶体有复杂的三维空间结构，水分子形成一个笼，客体分子被诱入其中。
另外一件关于水合物在客体分子和主体分子之间没有粘合。
客体分子是自由的回旋在主体份子建立的笼子内。
输气管线的压力温度一定，相应的天然气的饱和含水量也就确定.当不饱和含水的天然气进入管线后，随压力的降低露点下降，当露点等于输气管线温度时，若压力条件满足并且水合物的形成温度高于输气管线温度，则就可能析出水合物. 一个水合物的形成要求如下三个条件：1.温度和压力的有机结合，促成水合物的形成依赖于低温和高压。
2.存在一个水合物的形成体.3. 气体处于水汽的饱和或过饱和状态。
水合物形成的条件但不是必要条件如下: 1.紊动（高流速和搅动）:a.高流速高流速区域促成水合物的形成,节流阀门特别容易对水合物的形成产生影响，一是由于焦耳-汤姆森效应，当天然气通过一个阀门节流时通常有一个大的温降；二是气体以很高的流速通过较窄的阀门腔体。
b。
搅动管道中的混合和处理容器会增加水合物的形成。
2。
成核位置：成核位置的意思是一个促使状态过度和一个从流体变为固体状态的点。
对于水合物的形成包括一个管道中的缺陷、一个焊点、一个管道连接件（弯头、三通和阀门）残渣、，锻削、淤泥和沙子都构成很好的晶核形成地点.3．游离水：对于前面所述，这并不矛盾，对于水合物形成游离水不是必需的，但是游离水的存在确实增加了水合物的形成。
