射线检测培训

无损射线RT培训复习资料★关于教材的说明；关于习题集；关于学习方法；关于考试。

★教材重点理一遍学习重点：依托基础理论，掌握基本知识（射线照相时电压太高为什么不对？后板和薄板对比度哪个高？）和操作、评片技能。

第1、2、3章是第4、5章的基础；第1-5章是第6章的基础；第7章是防护（安全知识）。

学习总结（复习）：把各章内容联系起来，搞清各物理量之间的关系、影响，从而正确选择。

照出合格底片。

第一章射线检测的物理基础1.原子结构、原子核结构、衰变。

2.X射线、γ射线的特点与区别。

共性：都是电磁波；区别：波长不同、产生方法不同。

3.X射线、γ射线的性质教材第5页与检测有关的5条（1、2、5、6、7）；3、4与射线检测关系不大。

4.X射线的产生、谱线特点电子撞击金属靶产生（1%）；能谱为连续谱。

5.X射线的强度、能量由什么决定（1）强度→I（i）（管电流）；能量→KV（管电压）i增大，强度增大；KV增大，能量增大，强度也同时增加。

X射线的穿透力（透照厚度）取决于KV；γ射线的穿透力取决于源的种类。

（2）射线穿透物质能力的度量（又叫硬度）定性：用“线质”表示定量：用半价层、有效能量或吸收系数（对于连续X射线）半价层、光子能量或波长（对于单色射线）线质硬射线：穿透力强、通过工件时衰减小，ΔD低（如能量高的射线）软射线：穿透力弱、通过工件时衰减大，ΔD高射线的质、线质、硬度、能量描述的是同一个物理量，还有如：照射量、照射率等。

6.γ射线的产生及其特点γ射线是放射性同位素衰变产生的，能谱为线状谱。

（放射性同位素是一种不稳定的核素）γ射线的能量是由放射性同位素的种类决定的。

γ射线的强度单位是活度（活度是不断变化的），是制造时决定的。

半衰期的概念。

X射线的强度、能量是可控的（大小可调节）；γ射线的强度、能量是不可控的（不能人为调节），只能透照与能量相应的厚度，有上下限区间。

7.射线对人的危害高能比低能危害大。

8.射线检测照相原理（射线与物质的相互作用）（1）现象（射线穿过物质的变化）：强度减弱；（2）强度减弱原因：吸收与散射；吸收与能量和材料的原子序数、密度、厚度有关；散射与能量、波长、厚度、受照面积有关。

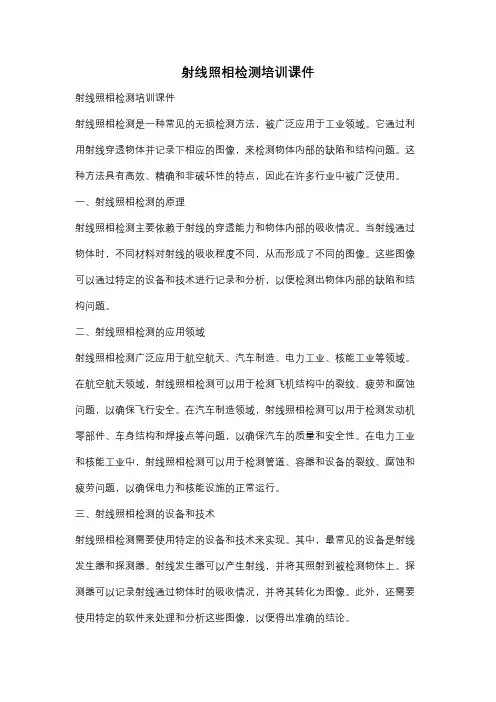

射线照相检测培训课件射线照相检测培训课件射线照相检测是一种常见的无损检测方法，被广泛应用于工业领域。

它通过利用射线穿透物体并记录下相应的图像，来检测物体内部的缺陷和结构问题。

这种方法具有高效、精确和非破坏性的特点，因此在许多行业中被广泛使用。

一、射线照相检测的原理射线照相检测主要依赖于射线的穿透能力和物体内部的吸收情况。

当射线通过物体时，不同材料对射线的吸收程度不同，从而形成了不同的图像。

这些图像可以通过特定的设备和技术进行记录和分析，以便检测出物体内部的缺陷和结构问题。

二、射线照相检测的应用领域射线照相检测广泛应用于航空航天、汽车制造、电力工业、核能工业等领域。

在航空航天领域，射线照相检测可以用于检测飞机结构中的裂纹、疲劳和腐蚀问题，以确保飞行安全。

在汽车制造领域，射线照相检测可以用于检测发动机零部件、车身结构和焊接点等问题，以确保汽车的质量和安全性。

在电力工业和核能工业中，射线照相检测可以用于检测管道、容器和设备的裂纹、腐蚀和疲劳问题，以确保电力和核能设施的正常运行。

三、射线照相检测的设备和技术射线照相检测需要使用特定的设备和技术来实现。

其中，最常见的设备是射线发生器和探测器。

射线发生器可以产生射线，并将其照射到被检测物体上。

探测器可以记录射线通过物体时的吸收情况，并将其转化为图像。

此外，还需要使用特定的软件来处理和分析这些图像，以便得出准确的结论。

四、射线照相检测的优势和局限性射线照相检测具有许多优势。

首先，它非常高效，可以在较短的时间内检测出物体内部的问题。

其次，它具有较高的准确性，可以检测出微小的缺陷和结构问题。

此外，射线照相检测是一种非破坏性的检测方法，可以在不破坏物体的情况下进行检测。

然而，射线照相检测也存在一些局限性。

首先，它需要专门的设备和技术，成本较高。

其次，射线照相检测对操作人员的要求较高，需要经过专门的培训和资质认证。

五、射线照相检测的安全注意事项射线照相检测涉及到辐射物质的使用，因此在进行检测时需要注意安全问题。

近日，我参加了由我国某专业检测机构举办的射线检测培训课程。

通过为期一周的系统学习，我对射线检测技术有了更加深入的了解，现将培训总结如下：一、培训内容本次培训内容丰富，主要包括以下几个方面：1. 射线检测基本原理：介绍了X射线、γ射线等射线在物质中的穿透、吸收、散射等特性，以及射线检测的物理基础。

2. 射线检测设备与胶片：讲解了射线检测设备的分类、工作原理、性能指标等，并对不同类型的胶片进行了详细介绍。

3. 影像质量：分析了影响射线检测影像质量的因素，如射线源、探测器、胶片、曝光条件等，并提出了提高影像质量的方法。

4. 基本技术：介绍了射线检测的基本操作流程，包括射线源的选择、曝光条件的确定、影像的拍摄、暗室处理等。

5. 评片与实时成像：学习了如何分析射线检测影像，识别缺陷，并介绍了实时成像技术在射线检测中的应用。

6. 其他射线检测技术：了解了射线检测在非金属、复合材料等领域的应用，以及新型射线检测技术的研发进展。

7. 辐射防护：强调了射线检测过程中的辐射防护措施，以保障操作人员的安全。

二、培训收获1. 提高了理论水平：通过培训，我对射线检测的基本原理、设备、操作流程等方面有了更加系统的认识，为实际工作打下了坚实基础。

2. 丰富了实践经验：培训期间，我们有幸参观了专业的射线检测实验室，亲身操作了射线检测设备，积累了实践经验。

3. 增强了团队协作能力：培训过程中，我们与来自不同领域的学员进行了交流，分享了彼此的经验，提升了团队协作能力。

4. 拓宽了视野：通过了解国内外射线检测技术的发展动态，我认识到我国射线检测技术在国际上的地位，增强了自信心。

三、未来展望通过本次培训，我深刻认识到射线检测技术在工业生产、科研等领域的重要性。

在今后的工作中，我将不断学习，提高自身技能，为我国射线检测技术的发展贡献自己的力量。

同时，我也将加强与同行之间的交流与合作，共同推动我国射线检测技术的进步。

总之，本次射线检测培训让我受益匪浅，不仅提高了我的专业技能，也为我今后的职业生涯奠定了基础。

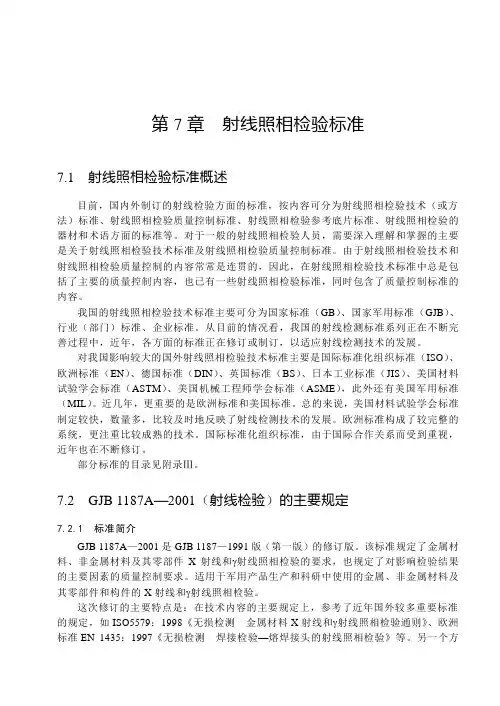

第7章射线照相检验标准7.1 射线照相检验标准概述目前，国内外制订的射线检验方面的标准，按内容可分为射线照相检验技术（或方法）标准、射线照相检验质量控制标准、射线照相检验参考底片标准、射线照相检验的器材和术语方面的标准等。

对于一般的射线照相检验人员，需要深入理解和掌握的主要是关于射线照相检验技术标准及射线照相检验质量控制标准。

由于射线照相检验技术和射线照相检验质量控制的内容常常是连贯的，因此，在射线照相检验技术标准中总是包括了主要的质量控制内容，也已有一些射线照相检验标准，同时包含了质量控制标准的内容。

我国的射线照相检验技术标准主要可分为国家标准（GB）、国家军用标准（GJB）、行业（部门）标准、企业标准。

从目前的情况看，我国的射线检测标准系列正在不断完善过程中，近年，各方面的标准正在修订或制订，以适应射线检测技术的发展。

对我国影响较大的国外射线照相检验技术标准主要是国际标准化组织标准（ISO）、欧洲标准（EN）、德国标准（DIN）、英国标准（BS）、日本工业标准（JIS）、美国材料试验学会标准（ASTM）、美国机械工程师学会标准（ASME），此外还有美国军用标准（MIL）。

近几年，更重要的是欧洲标准和美国标准。

总的来说，美国材料试验学会标准制定较快，数量多，比较及时地反映了射线检测技术的发展。

欧洲标准构成了较完整的系统，更注重比较成熟的技术。

国际标准化组织标准，由于国际合作关系而受到重视，近年也在不断修订。

部分标准的目录见附录Ⅲ。

7.2 GJB 1187A—2001（射线检验）的主要规定7.2.1标准简介GJB 1187A—2001是GJB 1187—1991版（第一版）的修订版。

该标准规定了金属材料、非金属材料及其零部件X射线和γ射线照相检验的要求，也规定了对影响检验结果的主要因素的质量控制要求。

适用于军用产品生产和科研中使用的金属、非金属材料及其零部件和构件的X射线和γ射线照相检验。

这次修订的主要特点是：在技术内容的主要规定上，参考了近年国外较多重要标准的规定，如ISO5579：1998《无损检测金属材料X射线和γ射线照相检验通则》、欧洲标准EN 1435：1997《无损检测焊接检验—熔焊接头的射线照相检验》等。

射线探伤安全培训目录•射线探伤基础知识•射线探伤安全操作规程•射线探伤安全防护措施•射线探伤事故案例分析•射线探伤安全培训的重要性与意义•射线探伤安全培训的实施与建议01射线探伤基础知识Part定义射线探伤是一种利用放射性物质发射的射线对物体进行无损检测的方法，主要用于检测材料内部缺陷。

原理射线探伤的基本原理是利用不同物质对射线的吸收、散射和衰减等特性，通过测量透射或反射的射线强度，来判断被检测物体内部是否存在缺陷。

根据使用的射线类型，射线探伤可以分为X射线探伤、γ射线探伤、中子射线探伤等。

分类射线探伤具有检测精度高、适用范围广、检测结果直观等优点，但也存在一定的辐射危害，需要采取相应的防护措施。

特点射线探伤的应用范围航空航天用于检测飞机、卫星等高精度、高性能产品的关键部件。

电力能源用于检测核电站、火电站等关键设备的内部缺陷。

石油化工用于检测管道、压力容器等高风险设备的内部缺陷。

轨道交通用于检测列车轮对、转向架等关键部件的内部缺陷。

02射线探伤安全操作规程Part142 3操作前的准备设备检查确保射线探伤设备完好，无破损或老化现象，确保设备处于安全工作状态。

环境评估检查操作环境是否符合安全要求，包括现场无易燃易爆物品，通风良好等。

人员防护操作人员需佩戴必要的防护用品，如防护眼镜、手套等，确保个人安全。

操作前培训所有操作人员必须经过专业培训，熟悉操作规程和安全注意事项。

操作过程中的安全注意事项射线源管理严格控制射线源的开关时间，避免长时间照射或意外照射。

人员配合多人操作时，应明确分工，密切配合，确保操作过程的安全。

距离控制操作时保持与射线源的安全距离，避免长时间暴露在辐射范围内。

异常情况处理如遇设备故障或异常情况，应立即停止操作，寻求专业人员协助处理。

操作后的安全检查与维护操作完成后，确保射线源已关闭，设备处于安全状态。

清理现场，确保无任何遗留的放射性物质。

对操作过程进行详细记录，定期向上级汇报工作情况。
