CAD绘图准则与规范:确保设计符合行业标准的要点在现代设计领域,计算机辅助设计(CAD)已经成为了不可或缺的工具。
通过CAD软件,设计师可以更加高效地进行设计和绘图工作,并确保设计符合行业标准。
然而,要实现这一目标,设计师需要遵循一系列CAD绘图准则与规范。
本文将重点介绍几个重要的要点。
第一,符号与线型的一致性。
在CAD绘图中,符号和线型的一致性至关重要。
设计师需要选择适当的符号,并确保其与标准符号一致。
而线型则应根据不同元素的重要性和属性进行选择。
例如,虚线可用于表示隐藏的构造元素,而实线则表示可见的线条。
第二,图纸和尺寸的规范。
CAD绘图中的图纸和尺寸是设计的核心部分。
设计师需要确保图纸的比例和尺寸准确无误。
此外,设计师还应遵循标准尺寸,以确保设计符合行业标准。
例如,在建筑设计中,设计师可以使用统一的尺寸表示法,如毫米或米,并确保所有的图纸和尺寸都以统一的方式进行标注和测量。
第三,图层和属性的管理。
在CAD软件中,图层和属性的管理是必不可少的。
通过使用不同的图层和属性,设计师可以对不同的元素进行分类和组织。
这不仅有助于提高设计的清晰度和可读性,还可以简化设计过程。
在绘图过程中,设计师应规范命名图层,并为每个元素定义明确的属性,如颜色、线型和线宽等。
第四,标注和注释的规范。
在CAD绘图中,标注和注释是不可或缺的组成部分。
设计师应合理使用标注和注释工具,对设计中的关键要素进行解释和说明。
标注应清晰可读,字体应适当大小,并且应保持一致性。
注释则应简明扼要,突出重点。
此外,设计师还应注意标注和注释的位置和布局,以确保设计的整体协调性。
第五,文件和命名的一致性。
在CAD绘图中,文件和命名的一致性是非常重要的。
设计师应规范命名设计文件和图纸,以便于管理和查找。
合理的文件和命名规范可以有效地避免混淆和错误,并提高工作效率。
例如,设计师可以使用有意义的命名约定,如按照项目名称、图纸类型和版本号等进行命名。
总结起来,CAD绘图准则与规范是确保设计符合行业标准的重要要点。
CAD制图标准规范CAD制图是现代工程设计中不可或缺的重要工具,它可以帮助工程师们快速、准确地完成设计工作。
然而,在CAD制图过程中,如果没有良好的标准规范,就会导致设计图纸混乱、不规范,影响设计质量和效率。
因此,制定并遵守CAD制图标准规范至关重要。
下面将介绍CAD制图的标准规范内容,以便工程师们在实际工作中参考和遵循。
1. 文件命名规范在CAD制图过程中,文件保存的命名规范非常重要。
建议按照项目名称、图纸名称、版本号等信息来命名文件,以便工程师们能够轻松地找到需要的图纸文件,并确保文件命名的唯一性。
2. 图纸布局与比例CAD制图中的图纸布局和比例是设计工作的基础。
通常情况下,图纸应该包括四个标准视图(主视图、左视图、前视图、顶视图)以及必要的剖面、放大和详图等内容。
同时,需要保持图纸的比例一致,以确保设计的准确性和一致性。
3. 尺寸标注规范在CAD制图中,尺寸标注是设计图纸中不可或缺的一部分。
尺寸标注应该清晰、准确,符合设计要求。
标注的文字大小、字体与箭头的大小应根据图纸比例和要求进行合理的选择,以便工程师们能够准确理解设计意图。
4. 图层管理规范图层管理在CAD制图中扮演着重要的角色。
工程师们应该根据图纸的不同内容和功能来设定不同的图层,并确保图层的命名规范、颜色和线型等属性设定合理,以便于后续的修改和编辑。
5. 符号与标准零件规范在CAD制图中,符号与标准零件的使用是设计的基础。
工程师们应该根据相关的标准规范来选择和使用符号与标准零件,以确保设计的准确性和符合度。
通过以上内容的介绍,希望工程师们能够重视CAD制图的标准规范,不断提高自身的制图水平和专业素养,以提高工程设计的质量和效率。
只有严格遵守CAD制图标准规范,才能够更好地完成设计任务,为工程建设的顺利进行提供保障。
CAD制图标准规范是工程设计工作中的基础和保障,希望工程师们能够切实遵守和落实。
cad绘图规范CAD绘图规范是为了保证CAD绘图的质量、规范性和一致性,提高绘图效率和沟通准确性而制定的一系列规定和标准。
以下是一些常见的CAD绘图规范:1.图纸布局规范:(1)图框要完整、清晰,标注图名、比例尺、图号、日期、制图人等信息。
(2)图纸布局要合理,要考虑到视觉效果和工程需求,确保绘图内容清晰易读。
(3)绘图要按照标准页面尺寸进行设置,保证图纸的一致性和易于存储和打印。
2.线型规范:(1)线型要使用标准的CAD线型,如实线、虚线、点线等,确保线条的清晰可辨。
(2)不同线型要有明确的用途,例如实线表示实体物体,虚线表示辅助线等。
(3)线型的粗细要根据绘图比例和工程要求进行调整,以满足可读性和美观性的要求。
3.标注规范:(1)图纸的标注要准确、清晰,标注内容要与图形相对应,方便读者的理解。
(2)标注的字体和大小要统一,一般使用等宽字体,如宋体、楷体等。
(3)标注要考虑到图形的比例尺和可读性,标注的文字大小要适中,不宜过小或过大。
4.图形规范:(1)图形元素要符合几何要求,如直线要直、曲线要光滑等。
(2)图形的比例要正确,尺寸要精确,尽量避免模糊或重叠的情况。
(3)图形要有明确的层次结构,通过使用不同的图层进行分类和管理。
5.文件命名规范:(1)CAD文件的命名要具有一定的规范性和描述性,能够清楚地表达文件的内容。
(2)文件名一般包括项目名称、文件类型和版本信息,例如:“项目名称_图纸名称_V1”。
(3)文件命名要简明扼要,避免使用过长或繁琐的文件名。
6.图纸版本控制:(1)为了方便管理和维护绘图文件,每个版本的图纸要进行明确的标识和记录。
(2)每次修改图纸内容时,要及时更新图纸的版本号,同时记录修改的内容和日期。
(3)图纸版本的更新和分发要统一管理,确保各个相关人员使用的是最新版本的图纸。
以上是CAD绘图规范的一些基本要求,不同的行业和项目还可能有特定的规范和要求。
遵守规范,能够提高CAD绘图的质量和效率,减少误解和错误,提高工作效率和合作性。

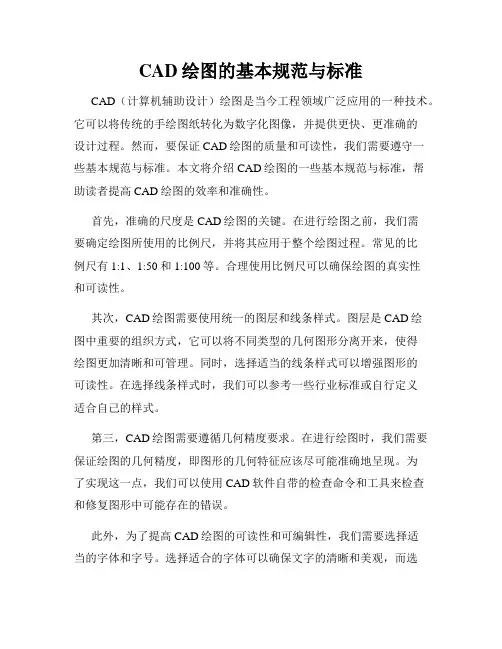

CAD绘图的基本规范与标准CAD(计算机辅助设计)绘图是当今工程领域广泛应用的一种技术。
它可以将传统的手绘图纸转化为数字化图像,并提供更快、更准确的设计过程。
然而,要保证CAD绘图的质量和可读性,我们需要遵守一些基本规范与标准。
本文将介绍CAD绘图的一些基本规范与标准,帮助读者提高CAD绘图的效率和准确性。
首先,准确的尺度是CAD绘图的关键。
在进行绘图之前,我们需要确定绘图所使用的比例尺,并将其应用于整个绘图过程。
常见的比例尺有1:1、1:50和1:100等。
合理使用比例尺可以确保绘图的真实性和可读性。
其次,CAD绘图需要使用统一的图层和线条样式。
图层是CAD绘图中重要的组织方式,它可以将不同类型的几何图形分离开来,使得绘图更加清晰和可管理。
同时,选择适当的线条样式可以增强图形的可读性。
在选择线条样式时,我们可以参考一些行业标准或自行定义适合自己的样式。
第三,CAD绘图需要遵循几何精度要求。
在进行绘图时,我们需要保证绘图的几何精度,即图形的几何特征应该尽可能准确地呈现。
为了实现这一点,我们可以使用CAD软件自带的检查命令和工具来检查和修复图形中可能存在的错误。
此外,为了提高CAD绘图的可读性和可编辑性,我们需要选择适当的字体和字号。
选择适合的字体可以确保文字的清晰和美观,而选择适当的字号可以使得文字在绘图中占据合适的比例。
在选择字体和字号时,我们可以参考一些行业标准,并根据需要进行调整。
最后,注释和标注是CAD绘图中重要的一部分。
准确和清晰的注释和标注可以提供更多的信息,并帮助他人更好地理解和使用绘图。
在进行注释和标注时,我们需要选择合适的文字和箭头样式,并确保其与主要图形相互关联。
综上所述,CAD绘图的基本规范与标准对于保证绘图质量、提高效率和减少错误非常重要。
本文介绍了CAD绘图中的几个基本规范与标准,包括比例尺、图层和线条样式、几何精度要求、字体和字号选择以及注释和标注。
通过遵循这些规范和标准,我们可以有效地进行CAD绘图,并产生高质量和可读性的图纸。

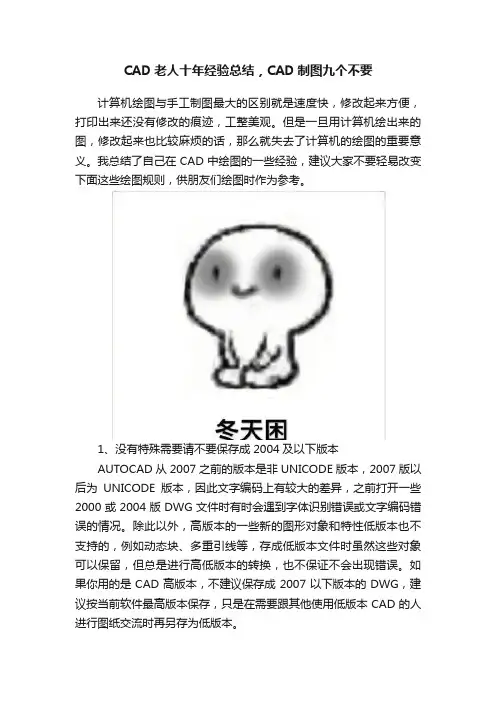

CAD老人十年经验总结,CAD制图九个不要计算机绘图与手工制图最大的区别就是速度快,修改起来方便,打印出来还没有修改的痕迹,工整美观。
但是一旦用计算机绘出来的图,修改起来也比较麻烦的话,那么就失去了计算机的绘图的重要意义。
我总结了自己在CAD中绘图的一些经验,建议大家不要轻易改变下面这些绘图规则,供朋友们绘图时作为参考。
1、没有特殊需要请不要保存成2004及以下版本AUTOCAD从2007之前的版本是非UNICODE版本,2007版以后为UNICODE版本,因此文字编码上有较大的差异,之前打开一些2000或2004版DWG文件时有时会遇到字体识别错误或文字编码错误的情况。
除此以外,高版本的一些新的图形对象和特性低版本也不支持的,例如动态块、多重引线等,存成低版本文件时虽然这些对象可以保留,但总是进行高低版本的转换,也不保证不会出现错误。
如果你用的是CAD高版本,不建议保存成2007以下版本的DWG,建议按当前软件最高版本保存,只是在需要跟其他使用低版本CAD的人进行图纸交流时再另存为低版本。
2、不要将找到的字体文件都添加的FONTS目录下网上看到很多人遇到打开图时文字不显示或显示为问号的问题,并为找不到字体而烦恼,网上流传了很多字体库,有600多种的还有2000多种的,有人为了省事,将这些字体一下子全部拷贝到CAD的FONTS目录下。
这种方式是不可取的,主要原因有下面几个:一、其实字体文件并没有那么多,之所以会出现上千种,很多都是重复的,同一种字体有多个不同名字,你将字体按大小排列一下就可以看出来了;二、将字体都复制到FONTS目录下,在启动软件和设置文字样式时,CAD软件要检索这些字体,添加太多字体,不仅会让软件效率变低,我们要在几百上千种字体中找我们需要的字体也很费劲。
建议:用到什么字体就拷什么字体,甚至可以将CAD的FONTS 目录中甚至WINDOWS操作系统的FONTS目录根本不可能用到的的字体删除掉一些。
CAD技术绘图标准与规范要点在现代工程设计和制造领域中,CAD(计算机辅助设计)技术已经成为一种重要的工具。
它能够快速、准确地制作出各种工程图纸和设计方案。
然而,为了保证CAD绘图的质量和效率,我们需要遵循一些绘图标准与规范要点。
下面将介绍一些主要内容。
1. 尺寸和比例:在CAD绘图中,尺寸和比例是非常重要的。
所有的尺寸都应该清晰明确,并且保持一致。
使用恰当的比例可以确保绘图的真实性和可读性。
2. 绘图单位:在CAD软件中,我们可以选择使用不同的绘图单位,如毫米、厘米、英寸等。
选择适当的单位可以简化计算和沟通,并且能够准确表达设计意图。
3. 图层和颜色:图层和颜色的使用可以帮助我们更好地组织和识别绘图元素。
不同的图层可以分别代表不同的物体或属性。
使用统一的颜色方案能够提高图纸的可读性和可视化效果。
4. 图纸布局:在CAD绘图中,图纸的布局应该合理有序。
通常我们可以将标题、图例、尺寸标注和视图等元素进行合理的分布和排列,以便更好地展示设计内容和方便理解。
5. 图例和符号:图例和符号的使用可以帮助我们快速理解和解释图纸上的信息。
符合行业标准的图例和符号能够提高交流和协作的效率。
6. 线型和线宽:线型和线宽的选择直接影响到绘图的清晰度和可读性。
不同的线型和线宽可以体现不同的物体特性和细节,例如实线表示物体的外轮廓,虚线表示隐藏部分。
7. 标注和注释:准确的标注和注释是CAD绘图中非常重要的一部分。
尺寸标注、文字标注和注解可以帮助我们确定物体的尺寸、材料和规格要求。
8. 图纸格式:在CAD绘图中,使用统一的图纸格式能够提高文档的一致性和规范性。
符合特定标准的图纸格式通常包括标题、编号、日期和单位等信息。
9. 绘图精度和一致性:CAD绘图要求精确度和一致性。
我们应该保持绘图的准确性,并且在不同的绘图中保持一致的风格和规范。
10. 审查和修改:在完成CAD绘图后,我们需要对图纸进行审查和修改。
仔细检查绘图是否符合要求,并校对尺寸、文字、图层等是否正确。
必看!十年绘图员谈CAD制图规范CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500二、线型粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“”表示索引在本图图片:接上四、平、立面索引符号1.m: ø12mm(在A0、A1、A2图纸)2.m: ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。
cad制图规范标准CAD制图规范标准是为了保证CAD制图的准确性、一致性和可读性而制定的一系列标准和规范。
以下是CAD制图规范标准的一些重要内容和规定:1. 纸张尺寸和布局:根据不同的CAD制图内容和要求,选择合适的纸张尺寸和布局。
通常使用的纸张尺寸有A0、A1、A2等,布局可以是纵向或横向。
2. 图块和标题栏:每个CAD制图都应该有一个图块,用来包含制图的内容。
图块中应包含标题栏,显示制图的名称、图号、比例、日期等信息。
标题栏的位置和格式应统一。
3. 图线类型和粗细:CAD制图中的图线应使用标准的线型和线粗。
常用的线型有实线、虚线、中虚线等,线粗细应根据实际需要选择。
4. 尺寸标注和符号:CAD制图中的尺寸应使用标准的尺寸标注方法和符号。
尺寸线的位置和方向应清晰明确,尺寸符号的大小和间距应适当。
5. 图层和颜色:CAD制图中应设置不同的图层,并为每个图层指定不同的颜色。
使用图层和颜色可以方便地控制和管理制图内容,提高制图的可读性。
6. 命名和编号:CAD制图应按照一定的规则进行命名和编号。
命名应简明清晰,编号应连续有序,便于管理和查找。
7. 比例和单位:CAD制图应使用统一的比例尺和单位。
比例尺表示绘图的放大或缩小比例,单位表示绘图的长度、面积、重量等度量单位。
8. 装订和归档:CAD制图完成后应进行装订和归档,以确保制图的保存和保密。
装订可以使用钉子、线圈等方式,归档应按照一定的分类和编号规则进行。
以上是CAD制图规范标准的一些主要内容和规定。
通过遵守这些标准和规范,可以有效地提高CAD制图的质量和效率,减少错误和混乱,提高团队协作和沟通的效果,促进工程项目的顺利进行。

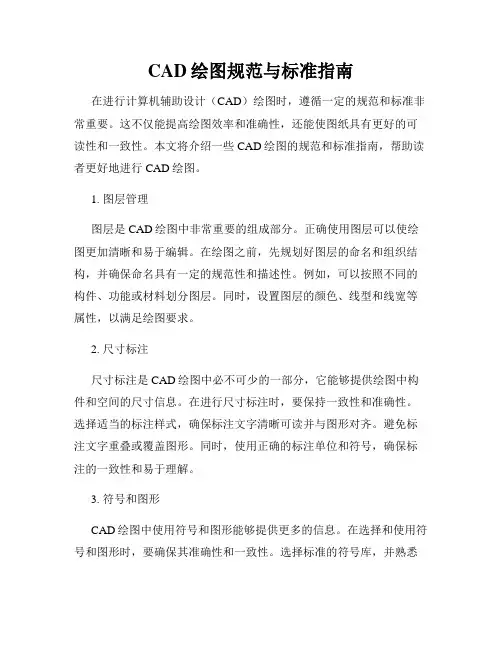

CAD绘图规范与标准指南在进行计算机辅助设计(CAD)绘图时,遵循一定的规范和标准非常重要。
这不仅能提高绘图效率和准确性,还能使图纸具有更好的可读性和一致性。
本文将介绍一些CAD绘图的规范和标准指南,帮助读者更好地进行CAD绘图。
1. 图层管理图层是CAD绘图中非常重要的组成部分。
正确使用图层可以使绘图更加清晰和易于编辑。
在绘图之前,先规划好图层的命名和组织结构,并确保命名具有一定的规范性和描述性。
例如,可以按照不同的构件、功能或材料划分图层。
同时,设置图层的颜色、线型和线宽等属性,以满足绘图要求。
2. 尺寸标注尺寸标注是CAD绘图中必不可少的一部分,它能够提供绘图中构件和空间的尺寸信息。
在进行尺寸标注时,要保持一致性和准确性。
选择适当的标注样式,确保标注文字清晰可读并与图形对齐。
避免标注文字重叠或覆盖图形。
同时,使用正确的标注单位和符号,确保标注的一致性和易于理解。
3. 符号和图形CAD绘图中使用符号和图形能够提供更多的信息。
在选择和使用符号和图形时,要确保其准确性和一致性。
选择标准的符号库,并熟悉其使用方法。
符号和图形应按照绘图标准放置和缩放,以保持图纸的整洁和易读性。
4. 图纸布局图纸布局是CAD绘图中一个重要的考虑因素,它能够决定图纸的大小和比例。
在进行图纸布局时,要根据绘图要求和输出需求选择合适的纸张大小和比例。
将图纸按照合理的布局进行排列,以充分利用纸张空间并保持图纸的统一性。
5. 图形准确性CAD绘图的一个重要目标是保持图形的准确性。
在进行CAD绘图时,要遵循精确性和准确性的原则。
确保图形的坐标和尺寸精确无误。
检查和修正图形的交点、连接和对齐等问题。
避免出现重叠、断裂或闭合不当的图形。
6. 文件命名和管理良好的文件命名和管理对于CAD绘图的组织和追踪非常重要。
在CAD绘图之前,要规划好文件命名的规范和结构。
选择有意义的文件名,并确保文件名的唯一性和可读性。
同时,建立合理的文件夹结构和版本控制机制,以便于文件的查找、管理和共享。

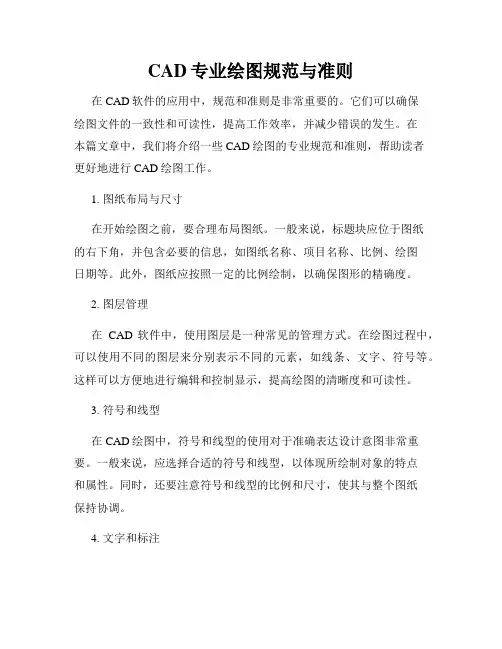

CAD专业绘图规范与准则在CAD软件的应用中,规范和准则是非常重要的。
它们可以确保绘图文件的一致性和可读性,提高工作效率,并减少错误的发生。
在本篇文章中,我们将介绍一些CAD绘图的专业规范和准则,帮助读者更好地进行CAD绘图工作。
1. 图纸布局与尺寸在开始绘图之前,要合理布局图纸。
一般来说,标题块应位于图纸的右下角,并包含必要的信息,如图纸名称、项目名称、比例、绘图日期等。
此外,图纸应按照一定的比例绘制,以确保图形的精确度。
2. 图层管理在CAD软件中,使用图层是一种常见的管理方式。
在绘图过程中,可以使用不同的图层来分别表示不同的元素,如线条、文字、符号等。
这样可以方便地进行编辑和控制显示,提高绘图的清晰度和可读性。
3. 符号和线型在CAD绘图中,符号和线型的使用对于准确表达设计意图非常重要。
一般来说,应选择合适的符号和线型,以体现所绘制对象的特点和属性。
同时,还要注意符号和线型的比例和尺寸,使其与整个图纸保持协调。
4. 文字和标注文字和标注在绘图中起着非常关键的作用,可以表达设计要求、尺寸、说明等信息。
在绘图过程中,应选择适当的字体、字号和字距,以确保文字的清晰度和可读性。
此外,标注应准确地表示设计要求,并遵循一定的规范和准则。
5. 尺寸标注尺寸标注是CAD绘图中非常重要的一部分。
它可以直观地表示设计要求和尺寸,使得工程师和施工人员能够准确理解和实施。
在进行尺寸标注时,应注意选择合适的标注位置和方式,并遵循统一的标注规范和准则。
6. 图纸复制和打印在绘图完成后,需要对图纸进行复制和打印。
为了确保复制和打印的质量,应选择合适的复印机和纸张,并进行必要的设置。
此外,还要定期检查复印机的清洁和维护,以保持图纸的清晰度和精确度。
7. 文件管理在CAD绘图中,文件管理是非常重要的一环。
应建立合理的文件夹结构,将不同阶段的文件和版本进行分类和存档。
此外,还要定期进行文件备份和恢复,以防止数据丢失和损坏。
以上就是CAD专业绘图规范与准则的简要介绍。

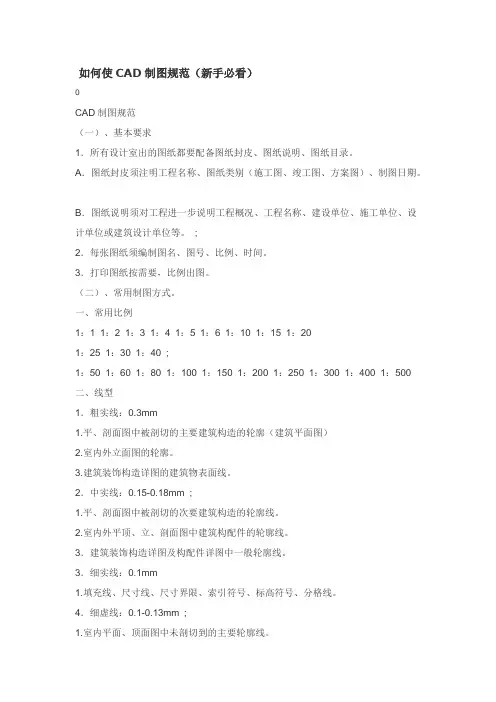

如何使CAD制图规范(新手必看)CAD制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A. 图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式。
一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1 :15 1:20 1:25 1 :30 1 :40 1:50 1 :60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500二、线型1.粗实线:0.3mm1. 平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2. 室内外立面图的轮廓。
3. 建筑装饰构造详图的建筑物表面线。
2.中实线:-0.18mm1. 平、剖面图中被剖切的次要建筑构造的轮廓线。
2. 室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm1. 填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:-0.13mm1. 室内平面、顶面图中未剖切到的主要轮廓线。
2. 建筑构造及建筑装饰构配件不可见的轮廓线。
3. 拟扩建的建筑轮廓线。
4. 外开门立面图开门表示方式。
5.细点划线:-0.13mm1. 中心线、对称线、定位轴线。
6.细折断线:-0.13mm1. 不需画全的断开界线。
三、打印出图笔号1-10 号线宽设置1 号红色0.1mm2 号黄色-0.13mm3 号绿色-0.13mm4 号浅兰色-0.18mm5 号深兰色-0.4mm6 号紫色号白色号灰色号红色10 号特粗线:1. 立面地坪线2. 索引剖切符号3. 图标上线4. 索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ?12mm(在AO、A1、A2、图纸)2. m: ?10mm(在A3、A4 图纸)3. 特粗线到索引线为剖视方向4. A:字高5mm在AO、A1、A2、图纸)字高4mm在A3 A4图纸)5. B-01:字高3mm在AO、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A 为索引图号,B-O1 为索引图纸号,B-O1 为“ ”表示索引在本图图片:接上四、平、立面索引符号1. m: ?12mm在AO、A1、A2 图纸)2. m: ?10mm在A3、A4 图纸)3. A1-A4:字高4mm在AO A1、A2图纸)字高3mm在A3 A4图纸)4. B-01--B-04 :字高2.5mm在AO A1、A2 图纸)字高2mm在A3 A4图纸)5. 箭头为视图方向。
五、大样图索引大样引出框大样引出框1. m: ?12mm在AO、A1、A2 图纸)2. m: ?12mm在A3、A4 图纸)3. A:字高4mm在AO、A1、A2 图纸)字高3mm在A3 A4图纸)4. B-01 :字高2.5mm(在AO、A1、A2 图纸)字高2mm在A3 A4图纸)六、图标1. 图名:字高7mm在A0、A1、A2图纸)字高5mm在A3 A4图纸)2. 比例及英文图名:字高4mm在A0 A1、A2图纸)字高3mm在A3 A4图纸)七、文字注释1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作。
2. 文字说明:字高4mm在AO、A1、A2图纸)字高3mm在A3 A4图纸)八、标高符号1. 数字:字高2.5mm(在AO、A1、A2图纸)字高2mm在A3 A4图纸)2. 符号为等腰直角三角形。
3. 数字以m计单位,小数点后留三位。
4. 零点标高写成±,正数标高不注“ +”,负数标高应注“ - ”。
5. 同样位置不同标高标注,如:九、轴线符号1. n: ?10mm,字高4mm (在A0 A1、A2 图纸)2. n: ?8mm,字高3.5mm (在A3 A4 图纸)十、尺寸符号1. 尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit (ed)命令。
2. 尺寸界线距标注物体2-3mm第一道尺寸线距标注物体10-12mm相临的尺寸线间距7-1Omm。
3. 半径、直径标注时箭头样式为实心闭合箭头。
4. 标注字高2.5mm(在A0 A1、A2图纸)字高2mm在A3 A4图纸)5. 标注文字距尺寸线1-1.5mm十一、坡度标注制图技巧:图层管理.一般制图分层A. 墙体层(WALL)B. 家具层(FURNITURE)C. 填充层D. 窗层(WINDOW)E. 布置层F. 尺寸层(DIM)G. 文字层(TEXT)H. 轴线层(DOTE)I. 轴线标注层(AXIS)J. 分格层制图时分清各层便于调整图纸,节省时间。
二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然。
三、图框插入按比例插入图框,首先制作1:1 图框,将图框放大,与图比较看是否配合。
如不配合缩放与之配合。
如要作1:30 的图框,第一次图框放大40 后不合适,再次缩放输入3/4 ,即可得到1:30 的图框。
四、其他1. CAD文件在从其他文件粘贴近来后,容易出现无用图层,可purge(pu),清理无用图层。
2. 文字的大小是根据图纸的比例变化的,如A3图纸,比例为1:50,注释文字打印出的尺寸应该是3mm在文字制作时,文字尺寸大小输入150。
3. 一套图中可能会有不同的比例,在按比例插完第一个图框后,遇到不同比例的图,应根据比例的大小缩放。
如有一张图比例为1:50,是正确的,现在要给另一张图插图框,假设这张图要插1:40的图框,那就复制1:50的图框,然后缩放输入4/5 即得。
文字的大小亦可采用这种办法。
4. 同一个CAD界面下,如果打开多个CAD文件,可按着Ctrl键点Tab键转换。
5.在多重复制同一个物体时,可将这一物体作成块,如果修改了此物体,则其他同样物体也随之改变,如不建立块,则需每个都要修改。
6. 建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件。
7. 0 层上是不可以用来画图的,是用来定义块的。
定义块时,先将所有图元均设置为0 层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。
8. 不能在DEFPOINT层建立图元,此层容易在打印是出现图元消失。
9. 我们在绘制中,一般来说,能用编辑命令完成的,就不要用绘图命令完成。
在 C AD软件的使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图。
因为编辑图元可以大量减少绘制图元不准确的几率,并且可以在一定程度上提高效率。
10. 在使用绘图命令时,一定要设置捕捉,F3切换。
11. 在使用绘图和编辑命令时,大部分情况下,都要采用正交模式,F8切换12. 图纸大小:A0—1 194*840;A1—840*597;A2—597*420;A3—420*297;A4—2 97*21013. 将CAD文件转化成位图文件,第一种是在CAD的菜单中,选择“输出”,再选择bmp的后缀存储。
可以把CAD的屏幕显示内容变成位图文件,但文件分辨率太小。
第二种方法可将CAD文件转化成为较大分辨率的位图文件。
先需要设置一下,菜单中“工具” —“选项” —打印和发布,“添加或配置绘图仪” —“添加绘图仪向导” 。
出来一张“添加绘图仪”的菜单,左侧是阶段,右侧是选择内容。
“开始”阶段选择“我的电脑”,“绘图仪型号”阶段选择生产商为“光栅文件格式”,最右侧的表格中基本上每个都可以,bmp或jpeg。
一路选择“下一步”。
在“完成”阶段选择“编辑绘图仪配置”,出现“编辑绘图仪配置”菜单,在这个菜单中自定义一个图纸尺寸。
14. 将EXCELS格倒入CAD可以利用插件或是先将EXCEL表格复制,至U CAD里的下拉编辑菜单的选择性粘贴即可得,到CAD后将表格炸开后即可CAD修改。
15. 打印时,图框外出现"由AUTODES K育产品制作",要想去掉则先把文件转成DXF 格式然后保存四、平、立面索引符号1. m: ?12mm在AO、A1、A2 图纸)2. m: ?10mm在A3、A4 图纸)3. A1-A4:字高4mm在AO A1、A2图纸)字高3mm在A3 A4图纸)4. B-01--B-04 :字高(在AO、A1、A2 图纸)字高2mm在A3、A4图纸)5. 箭头为视图方向。
五、大样图索引大样引出大样引出框框1. m: ?12mm在AO、A1、A2 图纸)2. m: ?12mm在A3、A4 图纸)3. A:字高4mm在AO、A1、A2 图纸)字高3mm在A3 A4图纸)4. B-01 :字高(在AO A1、A2图纸)字高2mm在A3 A4图纸)六、图标1. 图名:字高7mm在A0、A1、A2图纸)字高5mm在A3、A4图纸)2. 比例及英文图名:字高4mm在A0 A1、A2图纸)字高3mm在A3 A4图纸)七、文字注释1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作。
2. 文字说明:字高4mm在AO、A1、A2图纸)字高3mm在A3、A4图纸)八、标高符号1. 数字:字高(在AO A1、A2图纸)字高2mm在A3 A4图纸)2. 符号为等腰直角三角形。
3. 数字以m计单位,小数点后留三位。
4. 零点标高写成±,正数标高不注“ +”,负数标高应注“ - ”。
5. 同样位置不同标高标注,如:九、轴线符号1. n: ?10mm,字高4mm 在AO A1、A2 图纸)2. n: ?8mm,字高(在A3、A4图纸)十、尺寸符号1. 尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit (ed)命令。
2. 尺寸界线距标注物体2-3mm第一道尺寸线距标注物体10-12mm相临的尺寸线间距7-1Omm。
3. 半径、直径标注时箭头样式为实心闭合箭头。
4 .标注字高(在AO、A1、A2图纸)字高2mm在A3 A4图纸)5. 标注文字距尺寸线十一、坡度标注制图技巧:图层管理.般制图分层A. 墙体层(WALL)B. 家具层(FURNITURE)C. 填充层D. 窗层(WINDOW)E. 布置层F. 尺寸层(DIM)G. 文字层(TEXT)H. 轴线层(DOTE)I. 轴线标注层(AXIS)J. 分格层制图时分清各层便于调整图纸,节省时间。
二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然。
三、图框插入按比例插入图框,首先制作1:1 图框,将图框放大,与图比较看是否配合。
如不配合缩放与之配合。
如要作1:30 的图框,第一次图框放大40 后不合适,再次缩放输入3/4 ,即可得到1:30 的图框。
