制冷剂的压焓图

压焓图该图纵坐标是绝对压力的对数值lnp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、压焓图曲线的含义压焓图曲线的含义可以用一点（临界点）、二线（饱和液体线、饱和蒸汽线）、三区（液相区、两相区、气相区）、五态（过冷液状态、饱和液状态、过热蒸汽状态、饱和蒸汽状态、湿蒸汽状态）和八线（等压线、等焓线、饱和液线、饱和蒸汽线、等干度线、等熵线、等比体积线、等温线）来概括。

2、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

3、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

4、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP) 等焓线（Enthalpy) 饱和液体线（Saturated Liquid) 等熵线（Entropy）等容线（Volume）干饱和蒸汽线(Saturated Vapor) 等干度线(Quality) 等温线（Temperature)（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态,均是相应压力的饱和液体;K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧-—过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧—-过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区,即气液共存区.该区内制冷剂处于饱和状态,压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线（1)等压线:图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等.（2)等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3)等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

(4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行,因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较,等比容线要平坦些.制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线:从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线.它只存在与湿蒸气区.上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态.在lgp-h图上确定其状态点，可查取该点的其余四个状态参数在制冷工程中,最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

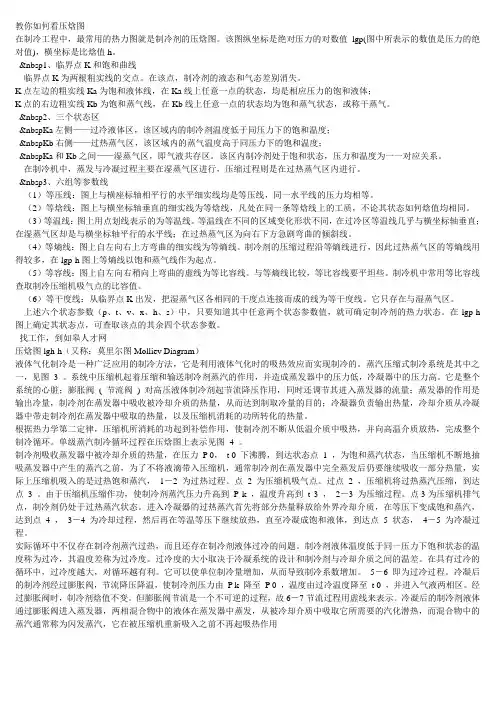

教你如何看压焓图在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度； Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线（1）等压线：图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

在lgp-h图上确定其状态点，可查取该点的其余四个状态参数。

压焓图解读在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP)，等焓线（Enthalpy），饱和液体线（Saturated Liquid），等熵线（Entropy），等容线（Volume），干饱和蒸汽线(Saturated Vapor)，等干度线(Quality)，等温线（Temperature)（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

教你如何看压焓图在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

&nbsp1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

&nbsp2、三个状态区&nbspKa左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；&nbspKb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；&nbspKa和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

&nbsp3、六组等参数线（1）等压线：图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

六制冷剂的压焓(lg-h)图和热力性质表图6-1 R12压焓图表6-1 R12饱和液体和气体性质表(续表)注:b=正常沸点;c=临界点。

图6-2 R22压焓图表6-2 R22饱和液体和气体性质表(续表)注:b=正常沸点;c=临界点。

图6-3 R23压焓图表6-3 R23饱和液体和气体性质表(续表) 图6-4 R32压焓图表6-4 R32饱和液体和气体性质表(续表)注:a=三相点;b=正常沸点;c=临界点。

图6-5 R50压焓图表6-5 R50饱和液体和气体性质表注:a=三相点;b=正常沸点;c=临界点。

图6-6 R123压焓图表6-6 R123饱和液体和气体性质表(续表)注:b=正常沸点;c=临界点。

图6-7 R124压焓图表6-7 R124饱和液体和气体性质表(续表)注:b=正常沸点;c=临界点。

图6-8 R125压焓图表6-8 R125饱和液体和气体性质表(续表)注:a=三相点;b=正常沸点;c=临界点。

图6-9 R134a压焓图表6-9 R134a饱和液体和气体性质表(续表)注:a=三相点;b=正常沸点;c=临界点。

图6-10 R152a压焓图表6-10 R152a饱和液体和气体性质表(续表)注:a=三相点;b=正常沸点;c=临界点。

图6-11 R170压焓图表6-11 R170饱和液体和气体性质表(续表)注:b=正常沸点;c=临界点。

图6-12 R290压焓图表6-12 R290饱和液体和气体性质表(续表)注:b=正常沸点;c=临界点。

图6-13 R404A压焓图表6-13 R404A沸腾状态液体和结露状态气体性质表(续表)注:b=1个标准大气压时的沸点和露点;c=临界点。

图6-14 R407c压焓图表6-14 R407C沸腾状态液体和结露状态气体性质表(续表)注:b=1个标准大气压时的沸点和露点;c=临界点。

图6-15 R410A压焓图表6-15 R410A沸腾状态液体和结露状态气体性质表(续表)注:b=1个标准大气压时的沸点和露点;c=临界点。

教你如何看压焓图在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度； Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线（1）等压线：图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

在lgp-h图上确定其状态点，可查取该点的其余四个状态参数。
