7、楼梯施工缝处理；
（1）.施工缝位置，中间三分之一（阴影部分） 范围内任意截面都可设置 施工缝。单层筋 时，正好错开负弯短筋也方便处理。
（2）施工缝处理应采用锯齿板处理施工缝。
2、模板支撑系统应采用钢管和型钢等金
属支撑体系，壁厚不小于3mm；
3、在合理工期下，底模不少于2.5套，
侧模不少于2套；当工期少于合理工期时，
应增加模板的套数。
建筑工程主体结构施工质量控制措施 培训讲座PPT
（三）、模板制作安装应符合以下要求：
1、模板应在木工车间制作，并进行试拼装，
符合要求后方可在现场安装，严禁在作业面
建筑工程主体结构施工质量控制措施 培训讲座PPT
建筑工程主体结构施工质量控制措施 培训讲座PPT
5、固定模板的背衬宜选用不小于50×100 mm的方木或不小于50×50×3mm的方钢 管，间距不大于250mm；
6、底模支撑可通过计算确定，中间立杆 间距不应大于800mm，边支撑立杆与墙面 间距不应大于300mm。当立杆支撑在回填 土上时，应夯实并采用通长垫木，并保证 排水畅通。
建筑工程主体结构施工质量控制措施 培训讲座PPT
2、优先采用定型钢质大模板或组装式模板， 碗扣式和门式钢架支撑。尺寸变化小且能多次 重复使用的节点模板，应采用工具式（如预留 洞口的模板等）模板。
建筑工程主体结构施工质量控制措施 培训讲座PPT
3、重要受力构件（悬挑结构、 跨度大于5m的板及梁等）模板 支撑体系应计算确定。
建筑工程主体结构施工质量控制措施 培训讲座PPT

2024版建筑工程施工质量控制要点ppt课件

2024版建筑工程施工质量控制要点ppt课件
加强过程控制 强化对施工过程的监督和检查，确保每个工序、 每个环节都符合质量要求，及时发现并纠正问题。
3
推行标准化管理 通过制定和执行统一的标准和规范，提高施工管 理的规范化和标准化水平，减少质量波动。
2024/1/26
25
加强培训教育，提高员工素质技能
定期开展技能培训
针对员工技筋加工前应进行除锈和调直处理， 加工过程中应严格控制钢筋的弯折角 度和长度。在安装过程中，应确保钢 筋的间距、位置和保护层厚度符合设 计要求。
混凝土浇筑和振捣质 量控制
在混凝土浇筑前，应对模板、钢筋和 预埋件进行检查，确保其位置准确、 牢固可靠。浇筑过程中应控制混凝土 的坍落度和浇筑速度，确保混凝土密 实、无蜂窝麻面等缺陷。振捣过程中 应注意振捣器的选择和振捣时间的控 制，避免过振或漏振导致混凝土内部 质量问题。
建筑工程施工质量控制要点 ppt课件
2024/1/26
1
目 录
2024/1/26
• 建筑工程施工质量概述 • 施工前质量控制 • 施工过程中质量控制 • 施工后质量检查与验收 • 常见质量问题及预防措施 • 持续改进与提高施工质量水平
2
01
建筑工程施工质量概述
2024/1/26
3
施工质量定义与重要性
01
单位（子单位）工程所 含分部工程有关安全和 功能的检测资料应完整。
03
观感质量验收应符合要 求。
05
02 质量控制资料应完整。
2024/1/26
主要功能项目的抽查结 果应符合相关专业质量
验收规范的规定。
04
19
05
常见质量问题及预防措施
2024/1/26
20
裂缝问题分析及预防措施

主体结构质量控制幻灯片PPT

主体结构质量控制幻灯片PPT

楼面结构板 面以上
200
一、模板工程
卫生间沉箱吊模采用装配式定型模板，螺栓连接锁定固定。
一、模板工程
错误：1、卫生间沉箱管道井预埋套管 没有止水环
2、穿管与套管之间封堵难严密， 容易出现管与套管间的渗漏。
正确：预埋接头件，相当于一次性 预埋管，接头件本身带有止 水环，节省了成本，避免套 管与管之间的渗漏。
好：接缝严密、平整
一、模板工程
厨房、阳台等平台降板部位，项目部自创“插销式方钢框模”技术，降 板部位砼线角挺直，阴阳角方正，高差一致。
一、模板工程
外墙模板防错台、防漏浆措施：采用自制角铁支撑架体系，有效控制了层
间错台、漏浆现象，减少了因楼层接槎错台而剔凿修补；外墙模板直接搁置于支 架上，控止了外墙模板施工中模板坠落的危险性；并且由于支架与模板间采用楔 形木方加固方法，简化了传统加固方法，提高了外墙模板的施工效率。
一、模板工程
铝模安装
一、模板工程 铝模安装
二、钢筋工程
•
差：二排筋与一排筋间距偏大
好：大梁二排钢筋做法
二、钢筋工程
差：剪力墙钢筋焊接偏瘤、偏轴
焊接好
二、钢筋工程
错误：框架柱主筋漏设单肢箍或双肢箍 标准：框架柱主筋要对应拉箍
二、钢筋工程
底板主筋连接采用冷挤压、梁主筋采用直螺纹连接、柱墙主筋连接采用 电渣压力焊，接头位置正确、连接规范，丝牙采用塑料帽保护；钢筋保护 层采用成品塑料马镫、塑料定位卡、定位箍、定位筋、定位卡、吊凳等诸 措施并施；钢筋绑扎横平竖直、间距均匀；复杂节点立体交叉错落有致、 纵横交错层次分明。（直径为16～40mm范围内的Ⅱ、Ⅲ级钢筋接头，可 采用机械连接）。
一、模板工程
楼梯平台模板支撑生根法

主体一次结构工程质量控制要点ppt课件

主体一次结构工程质量控制要点ppt课件
外露丝牙超过1.5丝
•14
一、钢筋工程
• 6、钢筋成品保护
– 板钢筋绑扎完成后，应及时铺设马道，防止钢 筋被踩踏
设置定型化马道
钢筋被踩踏破坏严重
•15
二、模板工程
• 模板工程是混凝土浇筑成型用的模板及支架的设 计、安装、拆除等一系列工作和完成实体的总称， 其本身是混凝土结构施工过程中的工具设备。工 程竣工后，模板早已拆除，模板本身虽然不是结 构的一部分，但是对混凝土结构有着极其重要的 影响，在混凝土结构上留下的“痕迹”处处可见， 可以说模板工程具有“质量、安全”双重重要性。
•17
二、模板工程
• 1、模板加工
– 提前规划，绘制配模图预先进行排版
•18
二、模板工程
• 1、模板加工
– 加工时严格按照尺寸下料，保证拼缝质量
严格按照配模图进行 加工
加工板上钉模具保证 加工尺寸和线条顺直
•19
二、模板工程
• 1、模板加工
– 模板应集中加工，圆盘锯禁止上楼
木工加工区进行模板 制作
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三档，取最大值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置 水平高差
5 ＋3，0
钢尺检查
•8
钢尺和塞尺检查
一、钢筋工程
• 5、钢筋安装
– 钢筋应满扎，不能跳扎漏扎
•9
一、钢筋工程
• 5、钢筋安装
– 钢筋间距应均匀，满足设计要求
•10
一、钢筋工程
• 5、钢筋安装
• 模板工程与混凝土的成型质量息息相关，直接影 响观感质量与实测实量成绩，是结构工程质量控 制的重点
•16

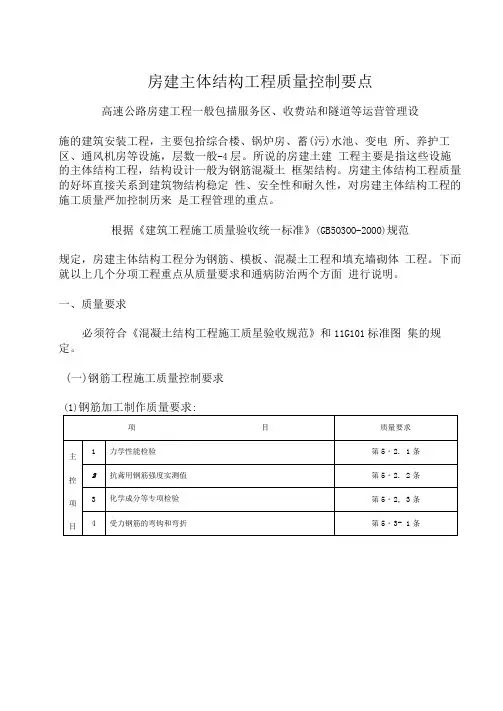

房建主体结构工程质量控制要点(20210117042152)

房建主体结构工程质量控制要点(20210117042152)

房建主体结构工程质量控制要点高速公路房建工程一般包描服务区、收费站和隧道等运营管理设施的建筑安装工程，主要包拾综合楼、锅炉房、蓄(污)水池、变电所、养护工区、通风机房等设施，层数一般-4层。

所说的房建土建工程主要是指这些设施的主体结构工程，结构设计一般为钢筋混凝土框架结构。

房建主体结构工程质量的好坏直接关系到建筑物结构稳定性、安全性和耐久性，对房建主体结构工程的施工质量严加控制历来是工程管理的重点。

根据《建筑工程施工质量验收统一标准》(GB5O3OO-2OOO)规范规定，房建主体结构工程分为钢筋、模板、混凝土工程和填充墙砌体工程。

下而就以上几个分项工程重点从质量要求和通病防治两个方面进行说明。

一、质量要求必须符合《混凝土结构工程施工质星验收规范》和11G101标准图集的规定。

(一)钢筋工程施工质量控制要求(1)钢筋加工制作质量要求:（2）钢筋安装质星要求主控项目般项目(-)模板工程施工质量控制要求(1)模板安装工程施工质量要求（2）模板拆除工程施工质量要求项目质撼要求 主 控 项 目1底模及其支架拆除时的混凝上强度 第3- 1条 2后张法预应力构件侧模和底模的拆除时间第3・2条3 后浇带拆模和支顶 第4・3・3条-般 项目1 避免拆模损伤 第3・4条 2模板拆除、堆放和淸运第4・3- 5条（三）混凝土工程施工质量要求（1）混凝土原材料及配合比设计质量要求质量要求外露长度 I 10.0mm 预埋螺栓中心线位置 2mm 外露长度10.0mm 中心线位置10mm 尺寸I' 10.0mm 轴线位置 5mm 底模上表而标高5mm 截面内部尺寸基础+.-10.0mm 柱、墙、梁+4r -5mm 层高垂直度直度不大于5皿 6mm 大于5m8mm 相邻两板表面高低差2mm 表而平整度5mm允许偏 差模板安 装允许偏差（2）混凝土工程施工质量要求质量要求结构混凝土的强度等级必须符合设il •要求。

用于检查结构构件混凝土强度的 试件，应在混凝丄的浇筑地点随机抽取。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

钢尺量连续三档，取最大值
预埋件
钢筋弯起点位置 中心线位置 水平高差
20
PPT课件 5
＋3，0
钢尺检查
钢尺检查
•10
钢尺和塞尺检查
一、钢筋工程
• 5、钢筋安装
– 钢筋应满扎，不能跳扎漏扎
PPT课件
•11
一、钢筋工程
• 5、钢筋安装
– 钢筋间距应均匀，满足设计要求
PPT课件
•12
一、钢筋工程
• 5、钢筋安装

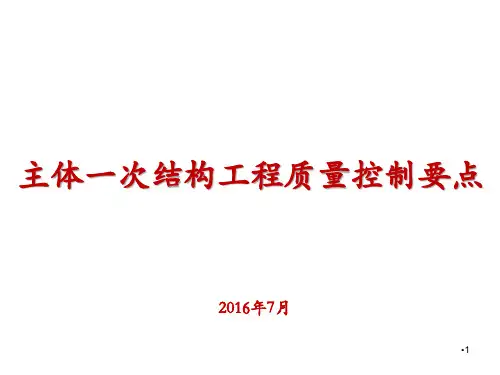

主体一次结构工程质量控制要点
