第2节 欧姆定律

【学习目标】

1.知道电流的形成原因和电流的基本计算。

2.记住欧姆定律的内容,掌握欧姆定律的公式。

3.能运用欧姆定律进行简单的计算。

4.掌握解简单计算题的一般步骤和方法。

【预学部分】

一、复习

二、新课

1、欧姆定律的内容及表达式

2、欧姆定律的应用

【合学部分】

合学一：欧姆定律

1、阅读教材78页例题前面部分内容，完成展示一的问题。 ********灿若寒星竭诚为您提供优质文档*********

灿若寒星 合学二：欧姆定律的应用

阅读教材78页的两道例题，仔细观察使用欧姆定律的解题方法与步骤，回答展示二的问题。

【展示部分】

展示一：欧姆定律

根据上节课学习过的内容，总结欧姆定律的内容；根据欧姆定律的内容总结欧姆定律的定义式。写出欧姆定律的变形公式。

展示二：欧姆定律的应用

1.在如图所示的电路中,调节滑动变阻器 R',使灯泡正常发光,用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω,求灯泡两端的电压。

2.有一小灯泡正常工作电压是2.5V，其电阻是5Ω ，可现手里只有一电压为4V的电源，如果直接接在此电源上会将其烧坏，则需要串联一多大阻值的电阻后，小灯泡才能正常发光且不会烧坏？

【点拨部分】

对所遇到的问题进行适时点拨 ********灿若寒星竭诚为您提供优质文档*********

灿若寒星 【反馈部分】

1.小明观察了市场上的自动测高仪后,设计了以下四个电路(其中R'是滑动变阻器,R是定值电阻,电源两极间电压恒定)。其中能实现身高越高,电压表示数越大的电路是( )

2.滑动变阻器的阻值变化范围为0~50 Ω,当它与100 Ω的定值电阻串联接到某一电源两端时,电路中电流变化范围是0.2~0.3 A,那么电源电压是( )

A.15 V B.20 V C.30 V D.10 V

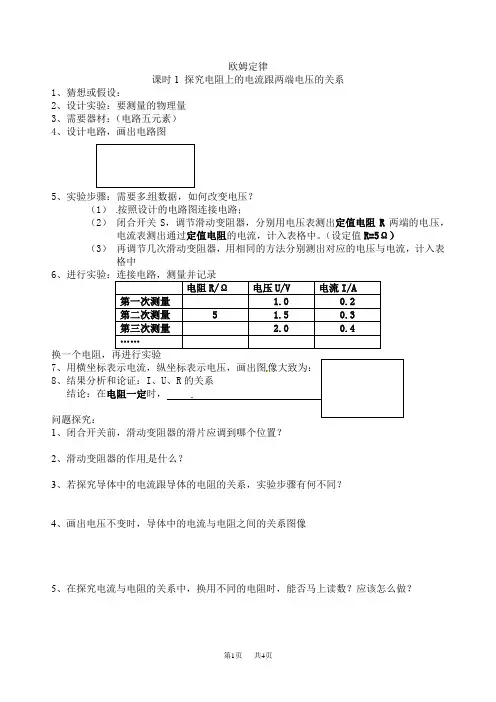

第1页 共4页 欧姆定律

课时1 探究电阻上的电流跟两端电压的关系

1、猜想或假设：

2、设计实验：要测量的物理量

3、需要器材：（电路五元素）

4、设计电路，画出电路图

5、实验步骤：需要多组数据，如何改变电压？

（1） 按照设计的电路图连接电路；

（2） 闭合开关S，调节滑动变阻器，分别用电压表测出定值电阻R两端的电压，电流表测出通过定值电阻的电流，计入表格中。（设定值R=5Ω）

（3） 再调节几次滑动变阻器，用相同的方法分别测出对应的电压与电流，计入表格中

6、进行实验：连接电路，测量并记录

电阻R/Ω 电压U/V 电流I/A

第一次测量 1.0 0.2

第二次测量 5 1.5 0.3

第三次测量 2.0 0.4

……

换一个电阻，再进行实验

7、用横坐标表示电流，纵坐标表示电压，画出图像大致为：

8、结果分析和论证：I、U、R的关系

结论：在电阻一定时，

问题探究：

1、闭合开关前，滑动变阻器的滑片应调到哪个位置？

2、滑动变阻器的作用是什么？

3、若探究导体中的电流跟导体的电阻的关系，实验步骤有何不同？

4、画出电压不变时，导体中的电流与电阻之间的关系图像

5、在探究电流与电阻的关系中，换用不同的电阻时，能否马上读数？应该怎么做？

第2页 共4页

课时2欧姆定律及其应用

1、发现：德国物理学家

在19世纪由实验归纳得出

2、内容：导体中的电流跟 成正比，跟 成反比

3、公式：

4、单位：U——伏特（V） R——欧姆（Ω） I——安培（A）

一、 对欧姆定律的理解及应用

㈠导体中的电流，跟这段导体两端的电压成 ，跟导体的电阻成 。这个结论叫做 。其数学表达式为 。其变形公式有： ， 。说明：（1）定律反映的是 的I、U、R三者的关系。不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

人教版九年级物理第十七章17.2欧姆定律导学案设计（无答案）

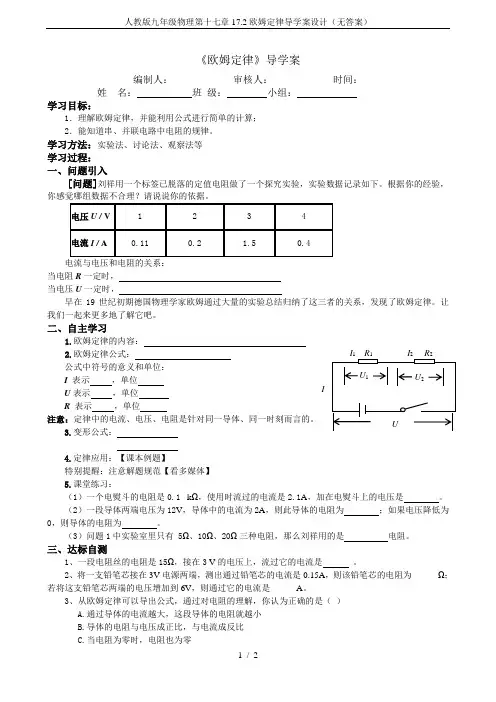

1 / 2 《欧姆定律》导学案

编制人： 审核人： 时间：

姓 名： 班 级： 小组：

学习目标：

1．理解欧姆定律，并能利用公式进行简单的计算；

2．能知道串、并联电路中电阻的规律。

学习方法：实验法、讨论法、观察法等

学习过程：

一、问题引入

[问题]刘祥用一个标签已脱落的定值电阻做了一个探究实验，实验数据记录如下。根据你的经验，你感觉哪组数据不合理？请说说你的依据。

电压U / V 1

2 3

4

电流I / A 0.11 0.2 1.5

0.4

电流与电压和电阻的关系：

当电阻R一定时，

当电压U一定时，

早在19世纪初期德国物理学家欧姆通过大量的实验总结归纳了这三者的关系，发现了欧姆定律。让我们一起来更多地了解它吧。

二、自主学习

1.欧姆定律的内容：

2.欧姆定律公式：

公式中符号的意义和单位：

I 表示 ，单位

U表示 ，单位

R 表示 ，单位

注意：定律中的电流、电压、电阻是针对同一导体、同一时刻而言的。

3.变形公式：

4.定律应用：【课本例题】

2018年九年级物理全册 17.2 欧姆定律导学案 （新版）新人教版

1 / 31 2018年九年级物理全册 17.2 欧姆定律导学案 （新版）新人教版

编辑整理：

尊敬的读者朋友们：

这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理全册 17.2

欧姆定律导学案 （新版）新人教版）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为2018年九年级物理全册 17.2 欧姆定律导学案 （新版）新人教版的全部内容。

2018年九年级物理全册 17.2 欧姆定律导学案 （新版）新人教版

2 / 32 17．2 欧姆定律

【学习目标】

理解欧姆定律,能运用欧姆定律进行简单的计算.

【重点难点】

理解欧姆定律并能进行简单的计算。

学习内容一:欧姆定律

学习指导：阅读课本P78－P79文字内容与插图,基本概念、定义用红笔作上记号。

【自学检测】

1．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比，这就是欧姆定律。

2．欧姆定律的定义式：I＝U/R。

3．在国际单位制中，U的单位是V,R的单位是Ω，电流的单位是A。

【合作探究】教师巡视辅导。

1．请写出欧姆定律的另外二个推导式。

答:U＝IR，R＝U/I

2．完成例题1：一辆汽车的车灯接在12 V电源两端,灯丝电阻为30 Ω,求通过灯丝的电流？

分析：已知U＝12 V，R＝30 Ω，则应该运用公式I＝U/R来计算.

学生独立完成计算.

3．完成例题2:如图17。2－1所示，闭合开关后，电压表的示数为6 V,电流表的示数为0.3 A，求电阻R的阻值。

分析：已知U＝6 V,I＝0。3 A 求电阻R，则应该运用公式R＝U/I来计算
