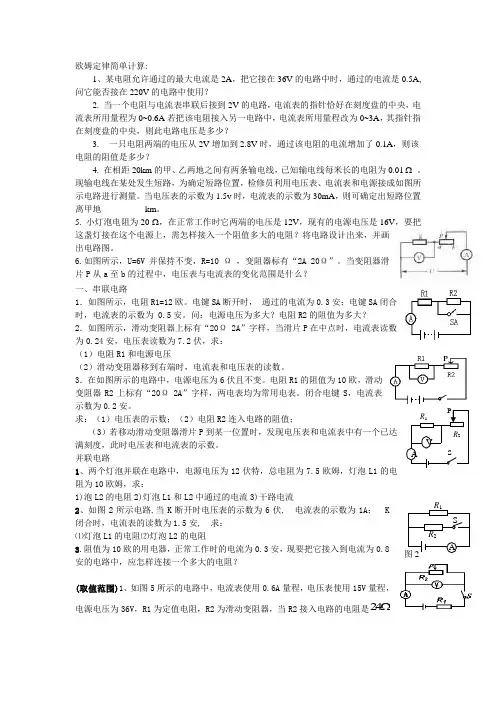

欧姆定律简单计算:
1、某电阻允许通过的最大电流是2A，把它接在36V的电路中时，通过的电流是0.5A,问它能否接在220V的电路中使用？
2. 当一个电阻与电流表串联后接到2V的电路，电流表的指针恰好在刻度盘的中央，电流表所用量程为0~0.6A若把该电阻接入另一电路中，电流表所用量程改为0~3A，其指针指在刻度盘的中央，则此电路电压是多少？
3. 一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是多少？
4. 在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01 。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为1.5v时，电流表的示数为30mA，则可确定出短路位置离甲地__________km。
5. 小灯泡电阻为20 ，在正常工作时它两端的电压是12V，现有的电源电压是16V，要把这盏灯接在这个电源上，需怎样接入一个阻值多大的电阻？将电路设计出来，并画出电路图。
6.如图所示，U=6V并保持不变，R=10 Ω ，变阻器标有“2A 20Ω”。当变阻器滑片P从a至b的过程中，电压表与电流表的变化范围是什么？
一、串联电路
1．如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？
2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。
求：（1）电压表的示数；（2）电阻R2连入电路的阻值；
人教版九年级物理 17.2欧姆定律 教案设计
1 / 3 《欧姆定律》教学设计
【教学目标】
1. 知识与技能
理解欧姆定律，能进行简单的计算。
2. 过程与方法
通过实验探究，自己找出电流与电压、电阻的关系，学习科学探究方法。
3. 情感、态度与价值观
(1)让学生体验和经历科学探究的过程，形成尊重事实、探究真理的科学态度。
(2)结合欧姆的故事，培养学生严谨的科学态度和坚持不懈的科学精神。
【教学重点】
探究电流、电压和电阻的关系，理解欧姆定律。
【教学难点】
理解各物理量间的辩证关系。
【教学过程】
教师活动设计 学生活动设计
一、探究电流与电压、电阻的关系 通过播放录像和演示实验导入新课。
1. 播放：灯光逐渐变亮，音乐渐起，幽静的湖畔，朦胧的月色，一群美丽的白天鹅，出现在舞台上，随着灯光变化，翩翩起舞。
2. 演示：闭合台灯开关，然后调节旋钮，使其亮度逐渐发生变化。
3. 演示：调节录音机的旋钮，使其音量逐渐发生变化。
师：通过刚才的观察，你发现了什么？有什么样的想法？ 学生通过观看录像和演示实验找出共性，经分析思考，明白电路中的电流发生了变化，从而提出问题：哪些因素影响电流的大小？ 2分钟
师：根据经验，你能猜想出哪些因素能影响电流的大小呢？ 学生可能回答的情况：
1. 电压使电路中形成电流，所以电压越大，电流越大。
2. 电阻表示导体对电流的阻碍作用，所以可能电阻越大，电流越3分钟 对于学生回答的其他问题，一般都可以归结到电压或电阻，对学生的猜想做相应的引导。 人教版九年级物理 17.2欧姆定律 教案设计
2 / 3 小。
引导学生设计实验方案。
师：下面以小组为单位，设计一个实验方案，来验证你的猜想。 学生可能设计的实验方案：
1. 电阻、电流表串联在电路中，通过改变电源电压，研究电流与电压的关系。
2. 电阻、电流表、滑动变阻器串联，用电压表测量电阻两端电压，通过改变滑动变阻器，改变电阻两端电压，研究电流与电压的关系。
1 深圳龙文一对一
九年级物理《17.2欧姆定律》基础计算题题（人教版附答案）
1、如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）
（1）电源电压U；
（2）灯泡正常发光时的电阻R2．
（3）灯泡正常发光时整个电路的总电阻R．
2、如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。闭合开关S，电压表的示数如图乙所示。
（1）求通过电阻R1的电流；
（2）求电阻R2的阻值；
2 3、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。闭合开关S，灯L正常发光．则
（1）灯泡正常发光时的电阻？
（2）电流表的示数是多少？
（3）电源电压是多大？
4、有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.
求：(1)R1两端的电压；
(2)通过R2的电流．
5、如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：
（1）在重物下落的过程中，压力传感器的电阻是多少？
（2）在撞击过程中，样品受到的最大撞击力是多少？ 3
6、如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A． 求
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
7、如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．
课时17.2《欧姆定律》导学案
探究点一 欧姆定律
1．简述欧姆定律的内容，并指出公式中各字母的含义及各物理量的单位。
答：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
I＝UR
I：电流，单位：安A；
U：电压，单位：伏V；
R：电阻，单位：欧Ω。
探究点二 理解欧姆定律
2．根据欧姆定律I＝UR，可变形得到R＝UI。对此，下列说法中正确的是 ( )
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
3．一段导体接在电压可调的电源上，如图所示。当导体两端的电压增加为原来的2倍时，下列说法中正确的是( )
A．通过导体的电流变为原来的2倍
B．导体的电阻变为原来的2倍
C．通过导体的电流不变
D．导体的电阻不变
易错警示：①混淆串、并联电路的电阻特点
探究点三 利用欧姆定律公式进行简单计算
4．如图所示，电源电压为8V，电阻R的阻值为10Ω，灯泡L两端的电压为6V，则通过灯泡的电流为多少？灯泡的电阻为多少？
5．某导体两端加上6V的电压时，通过导体的电流为0.3A。当导体中电流为0.4A时，导体两端的电压为多大？
当堂练习
1．由欧姆定律公式可知
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
2．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）
A．通过电阻R1的电流为0.5A B．电源电压为5V
C．电阻R1的阻值为15Ω D．若断开开关S2，电流表A1示数变大
3．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是
