一、电线电缆基础知识1、电线与电缆的区别电线一般用于承载电流的导电金属线材。

有实心的、绞合的或箔片编织的等各种形式。

按绝缘状况分为裸电线和绝缘电线两大类。

电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。

其外可加保护覆盖层，用于传输、分配电能或传送电信号。

它与普通电线的差别主要是电缆尺寸较大，结构较复杂等。

电线与电缆的区别在于电线的尺寸一般较小，结构较为简单，但有时也将电缆归入广义的电线之列。

2、型号的含义电气电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：（1）类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型（2）导体代号T—铜导线（略）L-铝芯（3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯（4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包（5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型（6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝（7）外护层代号1—纤维层2—PVC套3—PE套3、最常用的电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆4、电线电缆规格:规格又由额定电压、芯数及标称截面组成。

如何计算电机功率与电缆配线直径详细计算方式
一、电机功率与配线直径计算
首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：
线电流公式：I=P/1.732Ucosφ
式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：
I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A
还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：
根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：
变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KV A
选择大于125KV A的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

电线电缆常⽤计算公式⼤全⼀、电线电缆材料⽤量铜的重量习惯的不⽤换算的计算⽅法：截⾯积*=kg/km如120平⽅毫⽶计算：120*=km1、导体⽤量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径 G=铜⽐重 N=条数 K1=铜线绞⼊率 K2=芯线绞⼊率 C=绝缘芯线根数2、绝缘⽤量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径 d=导体外径 G=绝缘⽐重 K2=芯线绞⼊率 C=绝缘芯线根数3、外被⽤量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径 D=上过程外径 G=绝缘⽐重4、包带⽤量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径 t=包带厚度 G=包带⽐重 Z=重叠率(1/4Lap =5、缠绕⽤量：（Kg/Km）= d^2 * * G * N * Zd=铜线径 N=条数 G=⽐重 Z=绞⼊率6、编织⽤量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * ⽬数 / / Td=编织铜线径 T=锭数 N=每锭条数 G=铜⽐重⽐重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线⼆、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电⼒电缆,单芯电缆护套的标称厚度应不⼩于，多芯电缆的标称厚度应不⼩于）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料⽐重；L为电缆长度；λ绞⼊系数塑料和导体塑料电现电缆要适应各种不同需要，就应具有⼴泛的优异⽽稳定的使⽤性能。

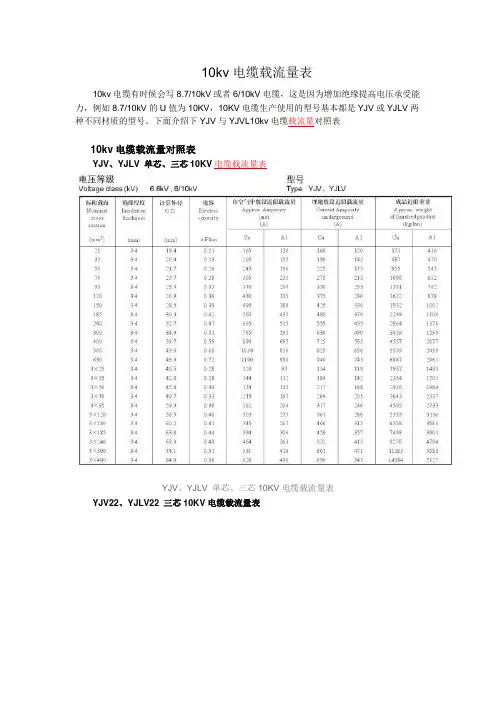

10kv电缆载流量表10kv电缆有时候会写8.7/10kV或者6/10kV电缆，这是因为增加绝缘提高电压承受能力，例如8.7/10kV的U值为10KV，10KV电缆生产使用的型号基本都是YJV或YJLV两种不同材质的型号。

下面介绍下YJV与YJVL10kv电缆载流量对照表10kv电缆载流量对照表YJV、YJLV 单芯、三芯10KV电缆载流量表YJV、YJLV 单芯、三芯10KV电缆载流量表YJV22、YJLV22 三芯10KV电缆载流量表YJV22、YJLV22 三芯10KV电缆载流量表10kv高压电缆敷设要求1、电缆通道畅通，排水良好。

金属部分的防腐层完整。

隧道内照明、通风符合要求。

2、电缆型号、电压、规格应符合设计。

3、电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断。

4、直埋电缆与水底电缆应经试验合格。

5、电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

6、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

7、在带电区域内敷设电缆，应有可靠的安全措施。

8、电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

9、电力电缆在终端头与接头附近宜留有备用长度。

高压电缆载流量计算公式在理论上讲，高压电缆载流量计算公式：最大载流量=电缆断面积(mm2)×这种电缆材质的允许最大电流密度(A/mm2)导线截面积与载流量的计算：一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的;一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。

10kV电力电缆技术规目录1 规性引用文件12 技术参数和性能要求13 标准技术参数34 使用环境条件表75 试验76 产品标志、包装、运输和保管910kV电力电缆技术规1 规性引用文件以下文件对于本文件的应用是必不可少的。

但凡注日期的引用文件，仅注日期的版本适用于本文件。

但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。

GB 311.1 高压输变电设备的绝缘配合GB/T 2951 电缆和光缆绝缘和护套材料通用试验方法GB/T 2952 电缆外护层GB/T 3048.10 电线电缆电性能试验方法第10局部：挤出护套火花试验GB/T 3048.12 电线电缆电性能试验方法第12局部：局部放电试验GB/T 3956 电缆的导体GB/T 6995 电线电缆识别标志方法GB/T 11019 电缆用铝带GB/T 12706.2 额定电压1kV〔U m=1.2kV〕到35kV〔U m=40.5kV〕挤包绝缘电力电缆及其附件第2局部：额定电压6kV〔U m=7.2kV〕到30kV〔U m=36kV〕电缆GB/T 14315 电力电缆导体用压接型铜、铝接线端子和连接收GB/T 19001 质量管理体系要求GB/T 19666 阻燃和耐火电线电缆通那么/T 8137 电线电缆交货盘2 技术参数和性能要求2.1电缆构造2.1.1 导体导体外表应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。

导体应为圆形并绞合紧压，紧压系数不小于0.9，其他应符合GB/T 3956的规定。

800mm2以下导体应采用紧压圆形导体构造；800mm2的导体可任选紧压导体或分割导体构造，1000mm2及以上应采用分割导体构造。

2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。

绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。

生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。

如何计算电机功率与电缆配线直径详细计算方式一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因素，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因素再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

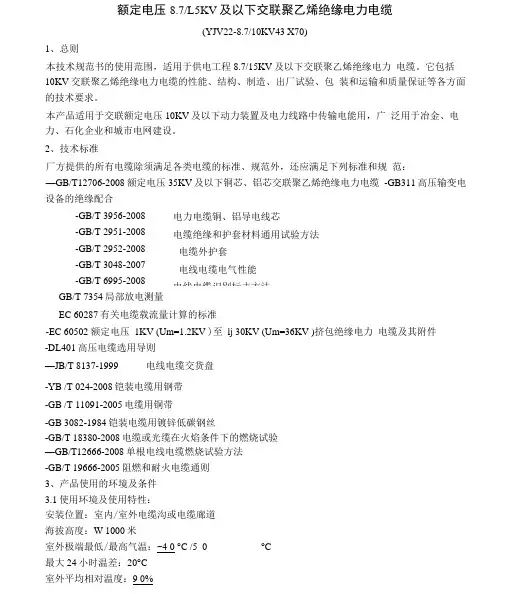

额定电压8.7/L5KV及以下交联聚乙烯绝缘电力电缆(YJV22-8.7/10KV43 X70)1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。

它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。

本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。

2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范：—GB/T12706-2008额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆-GB311高压输变电设备的绝缘配合-GB/T 3956-2008 -GB/T 2951-2008 -GB/T 2952-2008 -GB/T 3048-2007 -GB/T 6995-2008 电力电缆铜、铝导电线芯电缆绝缘和护套材料通用试验方法电缆外护套电线电缆电气性能电线电缆识别标志方法GB/T 7354局部放电测量EC 60287有关电缆载流量计算的标准-EC 60502 额定电压1KV (Um=1.2KV )至lj 30KV (Um=36KV )挤包绝缘电力电缆及其附件-DL401高压电缆选用导则—JB/T 8137-1999 电线电缆交货盘-YB /T 024-2008铠装电缆用钢带-GB /T 11091-2005电缆用铜带-GB 3082-1984铠装电缆用镀锌低碳钢丝-GB/T 18380-2008电缆或光缆在火焰条件下的燃烧试验—GB/T12666-2008单根电线电缆燃烧试验方法-GB/T 19666-2005阻燃和耐火电缆通则3、产品使用的环境及条件3.1使用环境及使用特性：安装位置：室内/室外电缆沟或电缆廊道海拔高度：W 1000米室外极端最低/最高气温：~4 0 °C /5_0 __________ °C最大24小时温差：20°C室外平均相对温度：9 0%地震烈度：8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于o°c,电缆昱体长期允许工作温度90°C,电缆导体短路时最高温度不超过250°C,短路时间最长为5秒，电缆敷设不受落差限制。

电线电缆截面和重量计算方法1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面 F=0.25π*d12 （mm2）重量W1=F*r=0.25π*d12*r （kg/km）W1铜=6.982 d12 （kg/km）W1铝=2.121 d12 （kg/km）W1钢=6.126 d12 （kg/km）F—圆单线截面积mm2 W1 --导线重量kg/kmd1—圆单线直径mm r—所用材料比重g/cm3(2)双金属线:1)重量系数法:W2=W1*K W2锡=W1铜*K=6.982d12 *K2)综合比重法:W2=0.25π*d12*r2 *(r-r1)/(r2-r1)W2—镀层材料重量kg/km K --镀层的重量系数见表1d2—镀层单线的直径mm r –有镀层材料的比重g/cm3r1—内层材料的比重g/cm3 r2—镀层材料的比重g/cm3 表1.2.型线的截面和重量计算1)裸扁线的截面和重量计算(1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2)(2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3) 重量 W1=F*r (kg/km)a—扁线厚度 mm b—扁线宽度 mmR—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2L—方欠与圆角周长的差数 mm F—扁线截面积 mm2C—扁线的周长 mm r—所用材料比重 g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。

但在计算重量时可用标称截面计算。

(1) 铜电车线W=F*8.89 （kg/km) F—标称截面 mm2(2) 铝合金电车线W=F*r (kg/km) r—铝合金比重 g/cm3(3) 钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝 (kg/km)(参照电线电缆手册第二册709页表12—5)3)高压电缆用型线芯重量计算(1) 空心绞合线芯直径DD=D0+2(tz+t弓) (mm)(2) 重量W=(FZnZ+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度 mm D0 —油道直径 mmFZ、F弓—Z形及弓形线厚度 mm nZ、n弓—Z形及弓形线根数r —所用材料比重 g/cm3 K—线芯绞入系数电线电缆重计算：（电线电缆材料用量计算公式）电线电缆材料用量计算公式铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1。

额定电压8.7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV-3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。

它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。

本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。

2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范：－ GB/T12706-2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956-2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048-2007 电线电缆电气性能－ GB/T 6995-2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV（Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137-1999 电线电缆交货盘－ YB∕T 024-2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082-1984铠装电缆用镀锌低碳钢丝－ GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666-2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置：室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温： - 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃，电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制。

10kV电缆线路典型设计技术原则（国⽹）1、主要设计规程、规范本次阐述的10kV 电缆线路指交流额定电压 10kV 电⼒电缆线路，包括电缆本体、附件与相关的建（构）筑物、排⽔、消防和⽕灾报警系统等。

10kV 电缆线路敷设设计⼀般分直埋、排管、电缆沟、电缆隧道四种⽅式。

10kV 电缆线路设计中常⽤的规程规范如下：GB 29415 耐⽕电缆槽盒GB 50003 砌体结构设计规范GB 50009 建筑结构荷载规范GB 50010 混凝⼟结构设计规范GB 50016 建筑设计防⽕规范GB 50034 建筑照明设计标准GB 50065 交流电⽓装置的接地设计规范GB 2952 电缆外护层GB 3048 电线电缆电性能试验⽅法GB 6995 电线电缆识别标志GB 11032 交流⽆间隙⾦属氧化物避雷器GB 12666 电线电缆燃烧试验⽅法GB 12706 额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电⼒电缆及附件GB/T 18380 电缆和光缆在⽕焰条件下的燃烧试验DL/T 401 ⾼压电缆选⽤导则GB 50116 ⽕灾⾃动报警系统设计规范GB 50168 电⽓装置安装⼯程电缆⼯程施⼯及验收规范GB 50217 电⼒⼯程电缆设计规范GB 50229 ⽕⼒发电⼚与变电所设计防⽕规范GB 50330 建筑边坡⼯程技术规范GB/T 11836 混凝⼟和钢筋混凝⼟排⽔管GB/T 50064 交流电⽓装置的过电压保护和绝缘配合DLGJ 154 电缆防⽕措施设计和施⼯与验收标准DL/T 1253 电⼒电缆线路运⾏规程DL/T 5221 城市电⼒电缆线路设计技术规定Q/GDW 1738 国家电⽹公司配电⽹规划设计技术导则CJJ 37 城市道路⼯程设计规范JGJ 118 冻⼟地区建筑地基基础设计规范JC/T 640 顶进施⼯法⽤钢筋混凝⼟排⽔管DL/T 802.1 电⼒电缆⽤导管技术条件第 1 部分：总则DL/T 802.2 电⼒电缆⽤导管技术条件第 2 部分：玻璃纤维增强塑料电缆导管DL/T 802.3 电⼒电缆⽤导管技术条件第 3 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料电缆导管DL/T 802.4 电⼒电缆⽤导管技术条件第 4 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料双壁波纹电缆导管DL/T 802.5 电⼒电缆⽤导管技术条件第 5 部分：纤维⽔泥电缆导管DL/T 802.6 电⼒电缆⽤导管技术条件第 6 部分：承插式混凝⼟预制电缆导管DL/T 802.7 电⼒电缆⽤导管技术条件第 7 部分：⾮开挖⽤改性聚丙烯塑料电缆导管DL/T 5222 导体和电器选择技术规定JB/T 10181电缆载流量计算IEC 60502 Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV)（额定电压1kV 到30kV 挤包固体绝缘电⼒电缆及附件）IEC 60754-1、2-2011 Test on gases evolved during combustion of materials from cables （电缆燃烧时释出的⽓体的试验）IEC 60287-2006 Electric cables -- Calculation of thecurrent rating（电缆额定电流的计算）IEC 61034-1、2 (BS EN61034-2-2005) Measurement of smoke density of cables burning under defined conditions（电缆在特定条件下燃烧的烟密度试验⽅法）2、电缆电⽓设计原则2.1 电缆路径选择（1）电缆线路应与城镇总体规划相结合，应与各种管线和其他市政设施统⼀安排，且应征得规划部门认可。

10千伏铠装电缆外径随着电力行业的不断发展，10千伏铠装电缆已经成为电力系统中不可或缺的一部分。

本文将为您介绍10千伏铠装电缆的相关知识，包括其概述、外径规格、应用场景以及选购与维护。

一、10千伏铠装电缆的概述10千伏铠装电缆是指电压等级为10千伏的电力电缆，主要用于输电、配电等场合。

铠装电缆是为了保护电缆绝缘层和提高电缆的抗外力性能而采用金属铠装层进行保护的电力电缆。

10千伏铠装电缆具有较高的可靠性和稳定性，能够在恶劣环境中正常工作。

二、10千伏铠装电缆的外径规格10千伏铠装电缆的外径规格根据电缆的截面积和电压等级来确定。

常见的外径规格有：10mm、16mm、25mm、35mm、50mm、70mm、95mm 等。

在实际应用中，可根据电力系统的需求和敷设条件选择合适的外径规格。

三、10千伏铠装电缆的应用场景10千伏铠装电缆适用于多种场景，如：1.城市配电系统：用于城市居民、商业和工业用电的配电网络。

2.农村电力系统：用于农村地区的电力供应，满足农业生产和生活用电需求。

3.隧道、地铁等地下工程：用于照明、通风、通信等设备的电力供应。

4.港口、码头、机场等基础设施建设：用于各类设备的电力连接。

5.企业、工厂、矿山等场所：为生产设备提供稳定可靠的电力来源。

四、10千伏铠装电缆的选购与维护1.选购注意事项：（1）选择正规厂家生产的电缆，确保产品质量。

（2）根据实际需求选择合适的电缆规格、型号和材质。

（3）了解电缆的耐压、耐热、耐磨等性能，确保其在使用过程中不会出现问题。

2.电缆维护与管理：（1）定期检查电缆外观，观察是否有破损、漏油等现象。

（2）保持电缆周围环境干燥，避免进水、受潮。

（3）避免电缆过度弯曲、拉伸，确保其在敷设过程中不受外力损伤。

（4）对于长期不使用的电缆，应定期进行检查和保养，确保其性能稳定。

总之，10千伏铠装电缆在电力系统中发挥着重要作用。

了解其相关知识，正确选购和使用电缆，对保障电力系统的安全稳定运行具有重要意义。

额定电压8。

7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV—3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。

它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。

本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。

2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范:－ GB/T12706—2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956—2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048—2007 电线电缆电气性能－ GB/T 6995—2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV(Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137—1999 电线电缆交货盘－ YB∕T 024—2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082—1984铠装电缆用镀锌低碳钢丝－ GB/T 18380—2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666—2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置:室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温: — 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃,电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制./U为8。

第八节电缆本节定额适用10KV以下的电力及控制电缆敷设，未考虑在河流积水区、水底、井下等条件下的敷设。

35KV以上的各种型式、规格的电力电缆敷设、中间接头和终端头的制作安装，电力行业则执行《电力建设工程预算定额》第4册（送电线路安装工程）中的第七章电缆工程的相应定额。

一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

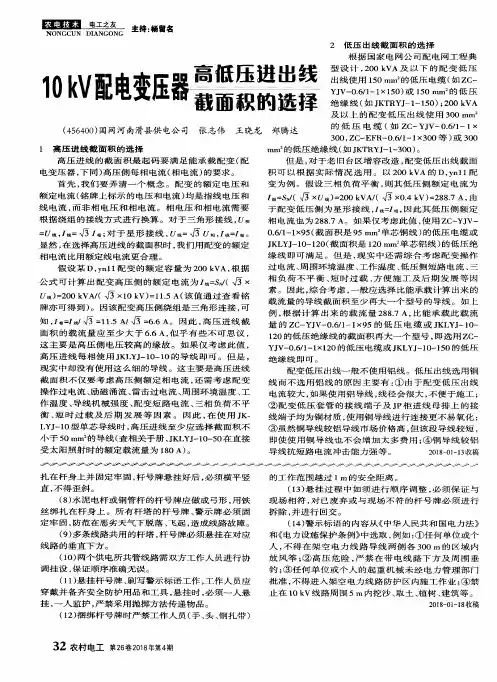

高压开关柜进线柜线径高压开关柜进线柜线径高压开关柜、进线柜、计量提升柜、出线柜进出线：ac10kv，36.37a主变压器进线：ac10kv，36.37a出线：630kVA，2500V配电柜低压保护，电容补偿,内含60ah蓄电池进线：Ac500V，808.31a出线：ac380v,ac220v,dc110v.插入式枪充电器进线：AC380V 272A出线：DC750V 600a。

高压开关柜：真空断路器10kV开关柜：包括两个进线柜和一个外观柜。

变压器：整流变压器zqsc-630kva-10/0.5kv;额定容量：630kva。

额定输入电压：10kV，36.37a。

额定输出电压：500V×2；808.31a变压器到配电柜：一次侧选用3?25的铜母排。

(40℃载流量276a)第二方采用6？80铜母线。

（20℃载流量1480a，50℃载流量）流量848a)电缆输入线：选择yjv-4？50+1? 25（两根铜芯电缆并联）电缆输出线：yjv-4？240+1? 120（两条铜芯电缆并联）电抗器：三相交流电抗器0.8mh/260a选用yjv-3?95+1?50铜芯电缆2号反应堆：斩波反应堆lsdz03-200a/1.2MH，yjv-3？70+1? 35铜芯电缆配电柜：ac500v.808.31a输入，ac380v/220v、dc110v输出,内含60ah蓄电池。

注：从配电柜到插入式枪充电器的专用电缆。

（三相五线电缆型号不能低于3?120+2?70铜芯电缆）变流器柜：直流输出最大值1000a/750v选择2（6×160）根铜母线；还是8？80铜母线。

隔离开关柜：1000A/750V。

选用2（6?60）的铜母排；或者选8?80的铜母排.充电站：包含充电轨和充电架。

WiFi通信设备（地面）：需要与WiFi通信设备（车载）一起使用。

一些装有WiFi通信设备（车载）的车辆有自己的单翼充电架，配备地面WiFi。

额定电压U O/U（8.7/10kV）交联电缆技术规范书1.总则 General1.1本技术规范是晶锋集团股份有限公司提供8.7/10kV三芯交联聚乙烯绝缘电力电缆的技术规定。

1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。

1.3 供方提供的XLPE绝缘交联电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。

1.4本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。

2.执行标准GB/T12706.2-2002 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um=7.2 kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》GB6995《电线电缆识别标志方法》JB/T8137-1999《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》3.使用条件3.1运行条件/U 8.7/10KV系统标称电压U系统最高运行电压Um12KV系统频率 50HZ系统接地方式中性点直接接地系统或小电阻接地雷电冲击耐受电压75KV3.2运行要求电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃短路时间不超过5s电缆弯曲半径：铠装型三芯电缆不小于12倍的电缆外径3.3运行环境条件3.3.1 环境温度.：-20～+45℃。

3.3.2 电缆在导体额定运行温度下，其设计使用寿命不低于30年。

3.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

10千伏电缆供电半径1. 概述10千伏电缆供电半径是指电力系统中使用10千伏电缆进行供电时，电缆能够有效传输电能的最大半径范围。

本文将从电缆的基本原理、电缆的特点、供电半径的计算方法以及相关的应用案例等方面进行详细介绍。

2. 电缆的基本原理电缆是一种用于输送电能的导线，由导体、绝缘层和保护层组成。

导体通常采用铜或铝等导电材料，绝缘层用于隔离导体与外界环境，保护层则用于保护绝缘层免受外界物理损伤。

电缆通过导体内部的电流传输电能。

当电流通过导线时，会产生一定的电阻和电感。

电阻会导致电能损耗，而电感则会引起电能的传输延迟。

因此，在设计电缆供电系统时，需要考虑电缆的电阻和电感对电能传输的影响。

3. 电缆的特点10千伏电缆作为一种中高压电缆，具有以下特点：•高电压等级：10千伏电缆适用于中等功率的供电系统，具有较高的电压等级，能够传输更大的电能。

•较大的电流容量：相比低压电缆，10千伏电缆具有更大的电流容量，能够满足较大功率的供电需求。

•较小的电阻和电感：10千伏电缆采用优质的导体和绝缘材料，具有较小的电阻和电感，能够减小电能损耗和传输延迟。

•较长的供电半径：由于电缆的特殊结构和较小的电阻、电感，10千伏电缆能够实现较长的供电半径。

4. 供电半径的计算方法供电半径是指电缆能够有效传输电能的最大范围。

供电半径的计算方法通常基于电缆的电阻和电压降。

电缆的电阻可以通过导体的材料、截面积和长度来计算。

电缆的电压降则与电流、电阻和电感等因素有关。

供电半径的计算公式如下：供电半径 = (电缆电压 / (电缆电阻× 电流))^2 × π其中，电缆电压为10千伏，电流为供电系统的额定电流。

5. 应用案例10千伏电缆供电半径的应用广泛，以下是一些常见的应用案例：•城市供电：10千伏电缆可以用于城市的中等功率供电系统，为居民、商业和工业用户提供稳定可靠的电力供应。

•高速铁路供电：高速铁路需要大量的电能来驱动列车和供应车站设备，10千伏电缆可以实现较长的供电半径，满足铁路供电的需求。
