正泰nwk1-G无功补偿控制器说明书

智能无功补偿控制器使用说明一、智能无功补偿控制器的组成和工作原理1.监测单元：用于监测电网的功率因数和电压电流等参数。

它采集电网的功率因数信号，并将信号传输给控制单元。

2.控制单元：根据电网的功率因数和设定值之间的差异，对无功补偿设备进行控制。

当电网功率因数低于设定值时，控制单元会向执行单元发送控制信号，使无功补偿设备自动投入。

3.执行单元：根据控制单元的指令，调整无功补偿设备的容量大小。

它可以控制补偿电容器的投切和接触器的合切，来实现对电网无功功率的补偿。

1.监测电网的功率因数和电压电流等参数。

2.将监测到的功率因数信号传输给控制单元。

3.控制单元与执行单元交互，根据设定值和实际值之间的差异来控制无功补偿设备。

4.执行单元根据控制单元的指令，调整无功补偿设备的容量大小，以实现对电网无功功率的补偿。

二、智能无功补偿控制器的使用方法1.安装控制器：将控制器安装在电力系统的补偿设备箱内，与电网进行连接。

2.设置参数：使用该控制器的管理软件，将控制器与电网连接的参数进行设置，包括电压值、容量大小和设定功率因数等。

3.启动控制器：通过控制器的开关，手动或自动启动智能无功补偿控制器。

4.监测电网参数：控制器会自动监测电网的功率因数和电压电流等参数，并将数据传输给控制单元。

5.设定无功补偿：根据电网的实际功率因数和设定的功率因数之间的差异，控制单元会向执行单元发送控制信号，以调整无功补偿设备的容量大小，来实现对电网无功功率的补偿。

6.显示设备状态：通过控制器的显示屏，可以查看无功补偿设备的投入状态、功率因数和电流等信息。

7.停止补偿：当电网的功率因数达到设定值或不需要无功补偿时，可以手动或自动停止智能无功补偿控制器的工作。

三、智能无功补偿控制器的注意事项1.安全操作：在进行控制器的安装、设置和启动过程中，要注意遵守相关的操作规程和安全指南，确保操作的安全可靠。

2.定期维护：智能无功补偿控制器需要定期进行维护和检查，以确保其正常工作。

NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED指示灯指示。

LED提示编程输入。

10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。

N WK1-GR系列中文低压无功功率自动补偿控制器（简称控制器）采用手机菜单操作模式，实现人机交换，适用于电网的配电监测和共补、分补兼顾的无功补偿。

它采用ASIC处理芯片，通过FFT(快速傅立叶计算)对采集的三相电压和三相电流进行计算和分析，故在电网有较大的谐波分量下，能够正常以无功功率作为投切电容器的依据，并结合功率因数进行投切。

电容容量可按循环、编码或任意值组合，进行对单相或三相电容的匹配或投切，实现最优的补偿效果，它完全覆盖三相220V、380V、440V、690V等世界不同地区的低压电网系统，频率50Hz与60Hz通用，抗谐波能力更强，具有中英文版本，可定制光伏专用产品，是我公司推出的新一代智能型低压无功功率自动补偿控制器。

它内置集成了数字化的电网测量与记录储存功能于一身，采用大屏幕点阵液晶屏，中文或图形化实时显示几十种电量，并提供电能质量分析,谐波环境下电量测量精度高，具有谐波超值保护和RS485通讯传输功能。

符合标准：JB/T9663-2013;DL/T597-19964.1 可实现全三相共补补偿，全单相分补补偿，三相与单相混合补偿。

四象限显示功率因数，以基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡,并在有谐波的场合下能正确的显示电网功率因数和谐波含量。

可为用户定制光伏发电专用控制器。

4.2 点阵液晶屏实时显示基波功率因数、含谐波功率因数、电压、频率、电流、△KVAR、有功、无功、视在、零序电压、零序电流、电压不平衡度、电流不平衡度、THD、THD、3~15次谐波棒形图、相位角、U I电能、温度、时间等电网参数。

4.3 独特的智能查线功能：可检查三相电压相序、电流极性和相序，并进行软件换线。

根据中文提示，指导用户查线和换线，极其方便。

4.4 电容容量值设定方式:可按编码值设定,也可按等容量值设定,也可采用任意值设定,灵活方便。

4.5 对同容量电容，投切时按动作次数的多少选取电容实行均衡投切；对不同容量电容，按无功补偿需量△Q大小自动选择匹配电容逐个投入或切除，并兼顾次数；对既有不同容量，又有同容量的情况下，先按无功补偿需量△Q大小自动选择匹配的电容容量，再根据动作次数对等容电容实行均衡投切,特别适用于用电负荷不稳定的场合。

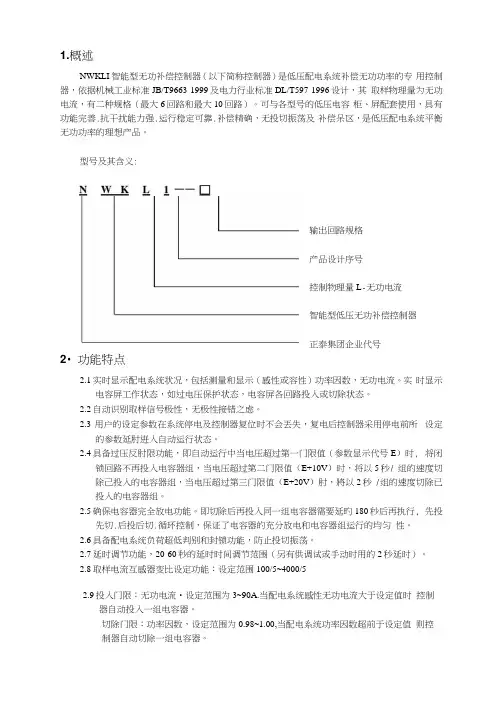

1.概述NWKLI 智能型无功补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专 用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计，其 取样物理量为无功电流，有二种规格（最大6回路和最大10回路）。

可与各型号的低压电容 柜、屏配套使用，具有功能完善.抗干扰能力强.运行稳定可靠.补偿精确，无投切振荡及 补偿呆区，是低压配电系统平衡无功功率的理想产品。

型号及其含义:2・功能特点2.1实时显示配电系统状况，包括测量和显示（感性或容性）功率因数，无功电流。

实 时显示电容屏工作状态，如过电压保护状态，电容屏各回路投入或切除状态。

2.2自动识别取样信号极性，无极性接错之虑。

2.3用户的设定参数在系统停电及控制器复位时不会丟失，复电后控制器采用停电前所 设定的参数延肘逬入自动运行状态。

2.4具备过压反肘限功能，即自动运行中当电压超过第一门限值（参数显示代号E ）时, 将闭锁回路不再投入电容器组，当电压超过第二门限值（E+10V ）时，将以5秒/ 组的速度切除己投入的电容器组，当电压超过第三门限值（E+20V ）肘，將以2秒 /组的速度切除已投入的电容器组。

2.5确保电容器完全放电功能。

即切除后再投入同一组电容器需要延旳180秒后再执行, 先投先切.后投后切.循环控制，保证了电容器的充分放电和电容器组运行的均匀 性。

2.6具备配电系统负荷超低判别和封锁功能，防止投切振荡。

2.7延时调节功能，20-60秒的延时时间调节范围（另有供调试或手动时用的2秒延时）。

2.8取样电流互感器变比设定功能：设定范围100/5~4000/52.9投入门限：无功电流•设定范围为3~90A.当配电系统感性无功电流大于设定值时 控制器自动投入一组电容器。

切除门限：功率因数，设定范围为0.98~1.00,当配电系统功率因数超前于设定值 则控制器自动切除一组电容器。

输出回路规格 产品设计序号控制物理量L -无功电流 智能型低压无功补偿控制器正泰集团企业代号2.10过电压门限设定功能：设定范围400VM50V,以10V整数连续可调。

正泰nwk1-G无功补偿控制器说明书NWK-G系列智能型无功补偿控制器使用说明书- 0 -一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

- 1 -4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED指示灯指示。

NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED数字显示电网功率因素，显示范围：滞后（~），超前（~）。

3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED指示灯指示。

LED提示编程输入。

10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。

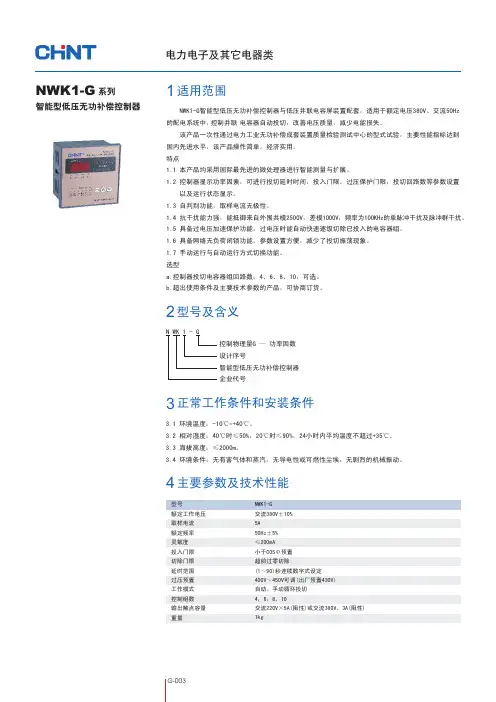

3正常工作条件和安装条件4主要参数及技术性能2型号及含义1适用范围智能型低压无功补偿控制器NWK1-G NWK1-G智能型低压无功补偿控制器与低压并联电容屏装置配套，适用于额定电压380V、交流50Hz的配电系统中，控制并联电容器自动投切，改善电压质量，减少电能损失。

该产品一次性通过电力工业无功补偿成套装置质量检验测试中心的型式试验，主要性能指标达到国内先进水平，该产品操作简单，经济实用。

特点1.1 本产品均采用国际最先进的微处理器进行智能测量与扩展。

1.2 控制器显示功率因素，可进行投切延时时间，投入门限，过压保护门限，投切回路数等参数设置 以及运行状态显示。

1.3 自判别功能，取样电流无极性。

1.4 抗干扰能力强，能抵御来自外围共模2500V，差模1000V，频率为100KHz的单脉冲干扰及脉冲群干扰。

1.5 具备过电压加速保护功能，过电压时能自动快速逐级切除已投入的电容器组。

1.6 具备网络无负荷闭锁功能，参数设置方便，减少了投切振荡现象。

1.7 手动运行与自动运行方式切换功能。

选型a.控制器投切电容器组回路数；4、6、8、10，可选。

b.超出使用条件及主要技术参数的产品，可协商订货。

3.1 环境温度：-10℃+40℃。

~3.2 相对湿度：40℃时≤50%，20℃时≤90%，24小时内平均温度不超过+35℃。

3.3 海拔高度：≤2000m。

3.4 环境条件：无有害气体和蒸汽，无导电性或可燃性尘埃，无剧烈的机械振动。

N WK 1 - G 控制物理量G — 功率因数 设计序号 智能型低压无功补偿控制器 企业代号型号额定工作电压 取样电流 额定频率灵敏度投入门限 切除门限 延时范围过压预置工作模式控制组数输出触点容量重量NWK1-G小于COSΦ预置超前过零切除≤200mA50Hz±5%5A(1～90)秒连续数字式设定400V～450V可调(出厂预置430V)自动、手动循环投切4，6，8，10交流220V×5A(阻性)或交流380V，3A(阻性)1kg交流380V±10%系列接线图示5NWK1-GNWK1-G用户在定货时采用型号及回路数进行定货，如超出使用条件及主要技术参数的产品可协商定货。

1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。

当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。

控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

只有专业人士才能按照说明和安全规范对本设备投入使用。

2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

2．2秉承以人为本的设计理念，模块化组装，外观流线设计。

2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。

2．4设置参数中文提示，数字输入。

2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。

2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。

2．7具有手动补偿/自动补偿两种工作方式。

2．8取样物理量为无功功率，具有谐波测量及保护功能。

2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。

选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。

3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

正泰nwk1-G无功补偿控制器说明书NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G 型（开孔尺寸为本113 X 113mm ）,NWK2-G 型（开孔尺寸为162 X 102 ）,输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突岀优点。

依据JB/T9663-1999 国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED数字显示电网功率因素，显示范围：滞后（0.00〜0.99 ），超前（0.00〜0.99 ）。

3、通过面板三个功能键能完成数字显示COS © 设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COS ©表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COS ©自动显示。

7、输岀动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED指示灯指示。

NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G 系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G 型（开孔尺寸为本113×113mm ）,NWK2-G 型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COS φ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COS φ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ自动显示 。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED 指示灯指示。

LED 提示编程输入。

正泰NKG1时控开关设置与使用一、设置与使用在使用本产品时请先装入电池。

用户请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本手册以8开8关为例，10、12、16组工关产品可参照设置。

1. 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐。

如图所示。

2. 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3. 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示。

4. 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。

5. 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。

6. 按“星期”键，可设定工作模式，如表所示序号工作模式实现功能1、MO TU WE TH FR SA SU 每日工作间相同2 、MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同3 、MO TU WE TH FR 星期一至五工作时间相同4 、MO TU WE TH FR SA 星期一至六工作时间相同5SA SU 星期六、日工作时间相同6 MO WE FR 星期一、三、五工作时间相同7 TU TH SA 星期二、四、六工作时间相同8MO TU WE 星期一、二、三工作时间相同9TH FR SA 星期四、五、六工作时间相同注1：各种工作模式只须设定一次，即可设定的程序工作。

注2：英文星期标志MO TU WE TH FR SA SU 中文对照：星期一星期二星期三星期四星期五星期六星期日7. 定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
