晓磊jkl5cf无功功率自动补偿控制器说明书

JKL5CF智能无功补偿控制器使用说明书JKL5CF智能无功补偿控制器使用说明书1.产品介绍1.1 产品概述1.2 技术参数1.3 外观与结构1.4 安装环境要求2.功能与特性2.1 无功补偿原理2.2 控制器功能2.3 主要特性3.安装与接线3.1 安装前准备3.2 接线指导3.3 电源与通信接口4.控制器设置4.1 直观设置界面4.2 参数设置4.3 控制模式选择5.运行与监测5.1 控制器运行状态指示5.2 数据监测与记录5.3 告警与保护机制6.维护与故障排除6.1 维护注意事项6.2 常见故障及排除方法6.3 定期维护计划7.附件7.1 附件清单7.2 附件使用说明法律名词及注释：1.智能无功补偿控制器：通过感知电力系统的无功功率需求，并自动调节电力系统的无功补偿设备，以提高电力系统的功率因数。

2.电力系统：指供电网络，包括发电站、变电站、输电线路、配电线路、用户电网等构成的电力传输和分配系统。

3.无功功率：电力系统中除有功功率外的功率，包括感性无功功率和容性无功功率。

4.功率因数：电力系统中有功功率与视在功率的比值，是衡量电力系统无功功率的大小和质量的指标。

本文档涉及附件：1.控制器安装图纸2.通信接口协议文档3.控制器功能参数表4.维护记录表格本文所涉及的法律名词及注释：1.感性无功功率：电路中电流超前于电压，消耗电网的无功功率。

2.容性无功功率：电路中电流落后于电压，向电网提供无功功率。

3.有功功率：电路中电流与电压相位相同，执行实际功能，实现能量转换。

4.视在功率：电路中电压与电流的乘积，表示电力系统所能够提供的总功率。

JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。

安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。

接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。

一、简介JKW5系列智能无功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益和社会效益达到节能的目的。

二、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置（软件调节同名端或电流信号极性）。

4、具有功率因数和无功率两种控制模式。

5、人际界面友好操作方便。

6、各种控制参数全数字可调直观使用方便。

7、具有自动运行和手动运行“两种”工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗低≤0.01三、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃~+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术数据额定工作电压AC 220V或380V 50Hz额定工作电流AC 0-5A 50Hz输出触电容量AC 220V 7A 50Hz显示功率因数滞后0.001-超前0.001测量无功功率0-9999Kvar欠压保护值300V控制方式动寻优/循环投切灵敏度60mA防护等级外壳IP40五、数码管显示和指示灯指示说明1、当系统正常时数码管显示的是功率数值，仅在无功功率指示灯亮起时，数码管显示的是无功功率值（无功功率模式）或AULO（功率因数模式）,2、当系统出现过欠压时，参数预置指示灯会频闪，表示控制器工作在切除状态，数码管的显示值是系统的电压值3、当系统出现欠流时，数码管显示C――O。

表示电流小于60mA4、cos 显示值说明：☆显示0.90S表示当前功率因数为滞后0.90S，显示—0.90S表示当前功率因数为超前0.90S。

六、工作模式的特点任何时刻控制器只能工作在一种工作模式下功率因数控制模式的特点：本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有的参数已按最合理的方式预置，用户只要接线正确就能正常工作，无需任何操作。

1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。

当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。

控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

只有专业人士才能按照说明和安全规范对本设备投入使用。

2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

2．2秉承以人为本的设计理念，模块化组装，外观流线设计。

2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。

2．4设置参数中文提示，数字输入。

2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。

2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。

2．7具有手动补偿/自动补偿两种工作方式。

2．8取样物理量为无功功率，具有谐波测量及保护功能。

2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。

选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。

3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

JKL系列无功功率自动补偿控制器说明书【正文】第一章：引言1.1 产品概述这是一份JKL系列无功功率自动补偿控制器说明书。

本说明书提供了对JKL系列无功功率自动补偿控制器的详细功能、特点和使用方法的介绍。

1.2 读者对象本说明书主要面向使用JKL系列无功功率自动补偿控制器的工程师、技术人员和用户，以帮助他们正确理解和使用该产品。

第二章：产品特点2.1 高精度JKL系列无功功率自动补偿控制器采用先进的电气测量和控制技术，能够实现高精度的无功功率补偿，有效提高系统的功率因数。

2.2 自动检测该控制器能够自动检测系统的功率因数和电流波形，根据设定的参数进行补偿操作，无需人工干预。

2.3 多功能显示JKL系列无功功率自动补偿控制器配备了大屏幕液晶显示器，能够直观地显示功率因数、电流波形、补偿状态等信息，用户可以方便地监控和调整系统的运行情况。

2.4 通信接口该控制器具有RS485通信接口，可以与其他设备进行联网通信，实现远程监控和控制。

第三章：产品安装3.1 硬件安装按照JKL系列无功功率自动补偿控制器的安装手册的要求，将控制器安装在电源供应箱中，连接相关电源和信号线。

3.2 软件设置根据实际需求，通过控制器提供的用户界面进行参数设置，包括功率因数设定值、补偿方式、通信地质等参数的设置。

第四章：产品操作4.1 开机操作将电源投入控制器，确认控制器正确接通电源。

4.2 参数设置通过用户界面输入设定值、选择补偿方式等参数，按照控制器的操作手册进行相关设置。

4.3 监控和调整通过大屏幕液晶显示器实时监控系统的功率因数、电流波形等信息，并根据需要进行调整。

第五章：故障排除5.1 常见故障现象常见的故障现象，如电流波形异常、补偿效果不佳等。

5.2 故障排除方法根据故障现象，提供相应的故障排除方法，如检查电源接线、重新设置参数等。

【附件】本文档涉及附件：附件1：JKL系列无功功率自动补偿控制器安装手册附件2：JKL系列无功功率自动补偿控制器操作手册【法律名词及注释】1.功率因数：表示电流相位与电压相位的差异，是衡量电力系统效率的重要指标。

JKW5（无功功率自动补偿控制器是低压电容器的配套产品。

本公司根据不同用户的需求，成功地开发了JKL5C JKL8C JKG2B JKGF JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12 不等。

产品采用微型计算机控制，技术先进功能完美抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。

JKW5（无功功率自动补偿控制器使用条件1 海拔高度：不超过2500 米2 环境温度：-5 °C ~+40°C3 相对湿度：40C时，w 50% 20C时w 90%4 周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质5 安装处无剧烈振动。

JKW5(无功功率自动补偿控制器项目ItemsJK5(/JKL8(JKG2BJKGFJKW5(？额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入Sampled input current？交流Iin < 5A,(AC,lin < 5A)交流Iin < 5A,(AC,Iin < 5A)交流Iin < 5A,(AC,Iin < 5A)交流Iin < 5A,(AC,Iin < 5A)？输出触点容量Output contact capacity 220V X 5A,380V X 3A220V X 5A,380V X 3A220V X 5A,380V X 3A220V X 5A,380V X 3A？介电强度Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)？工作方式Working method连续Continuous连续Continuous连续Continuous连续Continuous ？？JKW5（无功功率自动补偿控制器投入门限Switch on threshold无功电流〉，cos①v cos ①预置Reactive curre nt> ,cos ① v cos ① presetCos①vCos①v无功电流〉，cos①v cos①预置Reactive current > , cos ①v cos ① preset ？切除门限Switch off threshold功率因数〉Cos①预置power factor > Cos① presetCos①vCos①v功率因数〉Cos①预置Power factor > Cos① preset？投切延时Switching time delay5-100 秒可调(5-100s adjustable )5-100 秒可调( 5-100s adjustable )40 秒( 40s)5-100V 可调( 5-100s adjustable )？过电压保护Over-voltage protection400-450V 可调( 400-450v adjustable )230-250V 可调( 230-250v adjustable )230-250V 可调( 230-250v adjustable )400-450V 可调( 400-450v adjustable )？？JKW5(无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。

JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数???1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V ＜5A ＜Ω220V 7A、380V 5A 4000 V 约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准???2. 控制器整定值及可调范围?稳定工作范围投入门限过电压保护欠电流封锁延时时间 (滞后) ～ (滞后) (滞后) ～ (滞后) 240 V / 415 V 230 ～ 265V / 400 ～460V 6%?????????% ～ 20% 40 ±5S???5 ～ 90S连续可调连续可调连续可调连续可调参数调整在右盖内，手动开关在左盖内。

安装接线?????1.安装????将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

???2.接线标号接线内容Us Is V 1 ～ 10 电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取??样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果??COSφ 表指示超前，请交换取样电流两根线。

JKW RF系列低压无功补偿控制器符合标准：J B/T 96631、概述：J KWRF系列无功功率自动补偿控制器，以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种分补+共补补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。

采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。

适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

2、功能特点(1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

(2)功率因数测量精度高，显示范围宽。

(3)实时显示基波功率因数(COSφ)。

(4)有12种编码输出方式供用户选择。

(5)最多有6种补偿方案供用户选择。

(6)最多16路输出。

(7)人机界面友好操作方便。

(8)各种控制参数全数字可凋直观使用方便。

(9)具有自动运行与手动运行两种工作方式。

(10)具有过电压和欠电压保护功能。

(11)具有掉电保护功能数据不丢失。

(12)电流信号输入阻抗低≤0.01Ω。

(13)目标功率因数调节范围宽。

(14)具有通讯功能。

(15)具有谐波保护功能。

3、使用条件(1)海拔高度不高于2500米。

(2)环境温度-20℃至+50℃。

(3)空气湿度在40℃时不超过50%，20℃时不超过90%。

(4)周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

(5)安装地点无剧烈震动。

4、技术数据额定工作电压：AC220V±20% 额定工作电流：AC0-5A额定工作频率：45Hz-65Hz 整机消耗功率：10VA欠压保护值：170V 灵敏度：50mA显示：4位红色数码管 防护等级：外壳IP40 外型尺寸：122mm×122mm×99mm开孔尺寸：113mm ×113mm显示功率因数：滞后0.001 -超前0.01静态输出触点容量每路：AC220V7A动态输出容量每路：-12V10mA连接方式：插座接线端子螺丝固定安装方式：嵌入式安装倒齿附件固定5、型号命名T: RS485 通信无:配接触器 静态;F:配复合开关 动态最大回路数:12,16;混补;面板尺寸: 113*113mm;无功功率补偿控制器;162 23 24 25 4 56789 10 11 12 13 14 15 26 27 283 2018 1719 21 227、按键和指示灯1、1-16回路电容器组投切指示。

JKL智能无功功率动态补偿控制器适用范围该产品是低压配电系统补偿无功功率专用控制器。

有4、6、8、10路四个规格，可与各型号低压静电电容屏配套使用。

本机博采国内外先进技术，具有体积小、重量轻、外型合理美观，内外壳均采用高强度阻燃塑料，功能完善、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

已通过中国电控配电设备检测中心的型式试验。

控制器按JB/T9663及相关标准设计、制造与检验。

主要特征1、LED数字显示电网功率因数，显示范围：滞后0.00～0.99，超前0.00～0.99。

2、通过面板键盘三个功能设定键能完成数字显示COSφ设定值、延时设定值、过压设定值的设定。

简明的人机对话，设定参数断电记忆使人操作极为方便。

3、当电网电压超过本机过压设定值时，数字COSφ表自动转换显示为电网当前的电压值，同时自动快速逐步切除已投入的电容组，并有过电压控制接点输出。

4、判别取样电流极性，并自动转换（即自动识别极性），给安装调试使用，带来极大的方便。

5、当取样信号线开路或无输入取样电流信号时，本机数字COSφ自动显示。

6、输出动作程序为先接通的先分断，先分断的先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

7、具有手动/自动转换，置自动时，本机自动跟踪电网功率因数及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

8、有超前、滞后、过压LED指示灯指示。

LED提示编程输入。

9、抗干扰能力强，能抵御从电网直接输入的幅值达2000V的干扰脉冲，高于国家专业标准。

使用环境条件1、海拔高度不超过3000m；2、环境温度不低于-30℃～不高于+60℃。

3、空气相对湿度不超过90%（20℃）。

4、周围环境，无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。

5、电网电压波动范围不大于本机额定电压±10%。

主要技术参数1、JLK系列微机无功功率自动补偿控制器具体型号规格2、补偿器整定值及可调节范围3、基本参数外形及安装尺寸1、JKL系列本机壳设有安装槽，将配合的紧固体插入安装槽中，转动脚上螺丝即把本机固定在屏上。

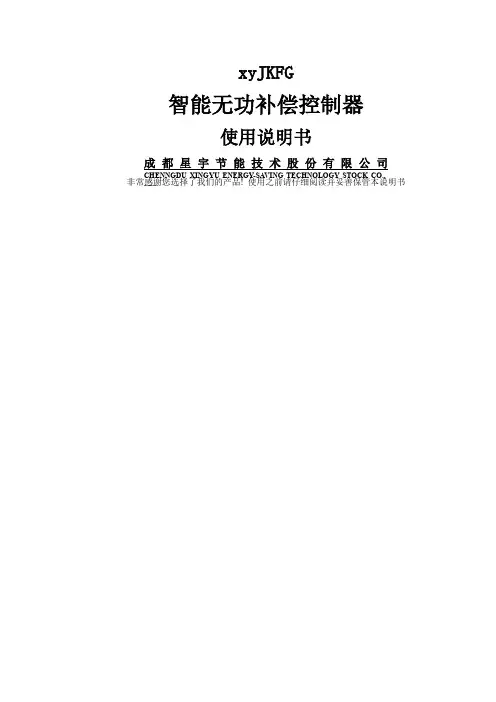

xyJKFG智能无功补偿控制器使用说明书成 都 星 宇 节 能 技 术 股 份 有 限 公 司非常感谢您选择了我们的产品! 使用之前请仔细阅读并妥善保管本说明书 CHENNGDU XINGYU ENERGY-SAVING TECHNOLOGY STOCK CO.,LTD目录一简述 (1)二技术指标 (1)三型号说明 (2)四面板功能及显示说明 (2)五操作说明 (2)六接线说明 (4)七调试说明 ......................... 错误！未定义书签。

八安装说明 .. (4)九产品目录 (4)注意事项 (5)一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。

当控制物理量为无功功率(Q)时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统稳定、无振荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投一组电容器不发生过补，也还会再投入一组电容器。

当线路无电流互感器时，控制物理量转为电压(U)，此时能根据当地的电压高低自动调节电压。

二技术指标2．1产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663－2019 低压无功功率自动补偿控制器2．2环境条件环境温度：工作时-25℃～70℃；极限、运输、储存时-40℃～80℃相对湿度：40℃时20%～90%；50℃时90%大气压力：79.5 kPa～106.0kPa（海拔2500m及以下）2．3电源工作电压：220V±20%；频率50Hz±5%；正弦波形总畸变率≤5%2．4电压输入模拟量：380V（三相均衡补偿）2．5测量精度电压模拟量（80%～120%额定值）：0.5级电流模拟量（20%～100%额定值）：0.5级相位角ф在-30°～+60°时，功率：2级；功率因数：1.5级2．6补偿方式及投切方式补偿方式：共补型（三相均衡补偿）投切方式：循环投切2．7浏览实时运行参数共补型：电压Uac (V)；电流Ib (A)；功率P (10kW)；Q (kvar)；功率因数PF2．8控制对象及控制门限设定范围控制对象为无功功率时，控制门限设定范围：投入门限 1 ~ 999kvar切除门限：1 ~ 999kvar控制对象为电压时，控制门限设定范围：共补型：电压投入320 V ~400V、切除门限380 V ~456V过压保护值共补型：380 V～460V；欠压保护值共补型：240 V～380V；动作延时时间1 s ～150s电流变比1(5：5) ～999（4995：5）电容容量：0～99kvar ；当容量为0时，表示此路未接电容 动作误差：＜±20%；动作回差：6 V ～12V 控制器灵敏度：K ≤0.1A过电压保护分断总时限不大于60s ；切投动作时间间隔不小于120s2．9 输出触点容量12V 或～220V 。

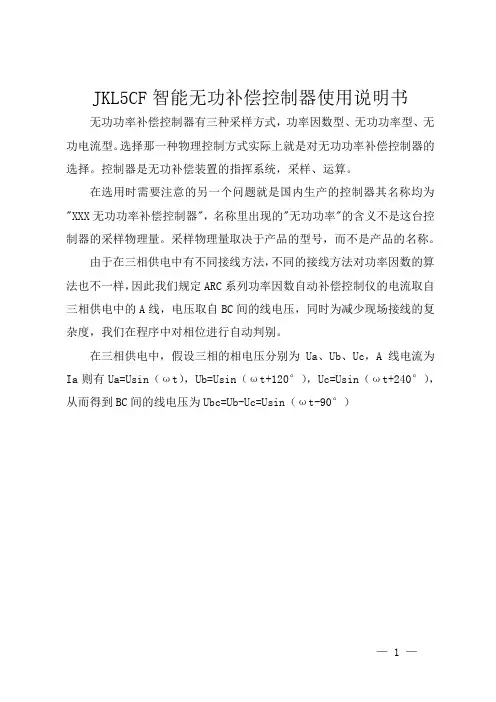

JKL5CF智能无功补偿控制器使用说明书
无功功率补偿控制器有三种采样方式，功率因数型、无功功率型、无功电流型。

选择那一种物理控制方式实际上就是对无功功率补偿控制器的选择。

控制器是无功补偿装置的指挥系统，采样、运算。

在选用时需要注意的另一个问题就是国内生产的控制器其名称均为"XXX无功功率补偿控制器"，名称里出现的"无功功率"的含义不是这台控制器的采样物理量。

采样物理量取决于产品的型号，而不是产品的名称。

由于在三相供电中有不同接线方法，不同的接线方法对功率因数的算法也不一样，因此我们规定ARC系列功率因数自动补偿控制仪的电流取自三相供电中的A线，电压取自BC间的线电压，同时为减少现场接线的复杂度，我们在程序中对相位进行自动判别。

在三相供电中，假设三相的相电压分别为Ua、Ub、Uc，A线电流为Ia则有Ua=Usin（ωt），Ub=Usin（ωt+120°），Uc=Usin（ωt+240°），从而得到BC间的线电压为Ubc=Ub-Uc=Usin（ωt-90°）
— 1 —。

JKF 系列无功功率自动补偿控制器使用说明书使用条件海拔高度不超过 2500 米，(特殊要求协商定货)。

环境温度 - 25℃ ～+ 70℃，空气湿度在40℃ 时不超过 90%。

周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

电压波动范围不大于±20%技术参数1 .基本功能采用无功功率、功率因数复合控制，全负荷范围运行稳定可靠。

具有自动认相功能。

自动锁定取样电压，电流的同名端。

自动检测每路电容的无功量，亦可设置最小投入电容量；确保低负荷时可靠投入，无振荡。

显示系统功率因数，还可显示电容器的循环投切次数、电网电压、电流、有功功率、无功功率等参数。

输出采用先接通的先分断的循环投切方式。

2. 基本参数额定工作电压 Us 电流取样 Is电流输入阻抗输出触点容量动态型输出容量介电强度净重50HZ50HZ交流12V 直流交流220V 或 380V≤5A＜Ω380V 5A、220V 7A50 mA（每路）4000 V约 Kg3. 控制器整定值及可调范围投入点切除点过压保护延时变比容量路数 (滞后)Us × 110%35 S400（自动检测模式）本机最大路数（滞后）～（超前）超前投入点的任何区间＜ 500 V0 ～ 900 S1 ～ 9990 ～ 200 Kvar1 ～本机最大路数参数设定键在右盖内安装接线1.安装将固定附件挂钩插入侧面安装孔内，旋附件上螺钉即将控制器固定在屏上。

2.接线标号接线内容UsIs V 1～16电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十六路接 1 ～ 16。

接线注意1.取样电压 Us 必须按控制器额定电压连接入。

2.取样电流 Is 必须取至电流总线，不得取至电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图2）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图3）4.分相补偿控制器接线严格按标记相位连接。

J K G F系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数???1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜0.1Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准???2. 控制器整定值及可调范围稳定工作范围投入门限0.92 (滞后) ～ 1.00.92 (滞后)0.88 (滞后) ～ 0.98 (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V 6%?????????0.5% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S???5 ～ 90S 连续可调参数调整在右盖内，手动开关在左盖内。

安装接线???1.安装????将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

???2.接线标号接线内容UsIsV1 ～ 10 电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取??样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果??COSφ 表指示超前，请交换取样电流两根线。

JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。

在使用该产品之前，请认真阅读本说明书，并予以妥善保管。

控制器只有在正确地设置了参数后，才能正确可靠地使用。

安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。

3）不要随意打开控制器的外壳，以防触电。

4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。

使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。

2）编码投切功能：可实现循环投切和多种编码方式。

3）可实现全三相共补，全分相补偿，三相与分相混合补偿。

3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。

JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数???1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准???2. 控制器整定值及可调范围? ?稳定工作范围投入门限过电压保护欠电流封锁延时时间 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V 6%?????????% ～ 20%40 ± 5S???5 ～ 90S连续可调连续可调连续可调连续可调参数调整在右盖内，手动开关在左盖内。

安装接线????1.安装????将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

???2.接线标号接线内容UsIsV1 ～ 10 电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取??样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果??COSφ 表指示超前，请交换取样电流两根线。

J K W C无功功率自动补偿器使用说明公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-JKW5C无功功率自动补偿控制器是低压电容器的配套产品。

本公司根据不同用户的需求，成功地开发了JKL5C、JKL8C、JKG2B、JKGF、 JKW5C等五种型号的智能化系列控制器，控制路数有4，6，8，10，12不等。

产品采用微型计算机控制，技术先进、功能完美、抗干扰力强，运行稳定可靠，补偿精度高，外形美观，是电容器厂家首选的产品。

J K W5C无功功率自动补偿控制器使用条件1、海拔高度：不超过2500米2、环境温度：-5℃~+40℃3、相对湿度：40℃时，≤50%；20℃时≤90%4、周围环境无腐蚀气体，无导电性尘埃，无易燃易爆介质。

5、安装处无剧烈振动。

JKW5C无功功率自动补偿控制器项目 ItemsJK5C/JKL8CJKG2BJKGFJKW5C额定工作电压Rated working voltage380V±20%,50Hz220V±10%,50Hz220V±10%,50Hz380V±20%,50Hz电流取样输入 Sampled input current 交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)交流Iin≤5A,(AC,Iin≤5A)输出触点容量Output contact capacity 220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A220V×5A,380V×3A介电强度 Dielectric strength交流3000V(AC3000V)交流3000V(AC3000V)交流4000V(AC4000V)交流3000V(AC3000V)工作方式 Working method连续 Continuous连续 Continuous连续 Continuous连续 ContinuousJKW5C无功功率自动补偿控制器投入门限Switch on threshold无功电流＞1.1Ic,cosΦ＜cosΦ 预置 Reactive current＞1.1Ic,cosΦ＜cosΦ presetCosΦ＜0.93CosΦ＜0.93无功电流＞1.1Ic,cosΦ＜cosΦ预置 Reactive current ＞1.1Ic,cosΦ＜cosΦ preset切除门限Switch off threshold功率因数＞CosΦ预置power factor＞CosΦ preset CosΦ＜0.98CosΦ＜0.98功率因数＞CosΦ预置Power factor＞CosΦ preset投切延时Switching time delay5-100秒可调（5-100s adjustable）5-100秒可调（5-100s adjustable）40秒（40s）5-100V可调（5-100s adjustable）过电压保护Over-voltage protection 400-450V可调（400-450v adjustable）230-250V可调（230-250v adjustable）230-250V可调（230-250v adjustable）400-450V可调（400-450v adjustable）JKW5C无功功率自动补偿控制器取样信号相序Phase sequence of sampling signal自动鉴别Automatic identifying自动鉴别<span 宋体';background:#f0efea;color:#333333;。

JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。

安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。

接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。

附录一 JKL5CF智能无功补偿控制器使用说明书1、功能选择数码管（LCD）第一位显示功能代码，根据代码表，在自动时若按“选择”键少于0.5S则直接接入手动状态，若超过1S，可以循环选择所有功能代码。

（见代码表）2、参数修改当选定某种功能代码后，释放“选择”键，按“递增”键参数增加，按“递减”键参数减少，参数修改后，释放按键，30S内操作“选择”键切换到自动状态，这时候新参数将会自动保存，若是在30S内，无按键操作则控制器会返回自动状态，这时候修改的参数将不能保存。

3、手动运行自动时，点击“选择”键，可以直接进入手动运行状态，第一位LED显示“H”，按“递增”键手动投入；按“递减”键手动切除。

4、代码表代码代码含义数码显示内容操作递增或递减A 自动运行电网功率因数无效b 投入门限功率因数投入点 0.80～0.99供选定C 时间设置延时时间设置值1～250s 供选定d 过压设置过压电压设置值 400～500V供选定E C/K设置电容除以电流变比 0.00～1供选定F 切除门限功率因数切除点 0.91～0.90供选定L 路数设置输出回路数设置值1～12路供选定U 显示电压取样电压值（伏）无效P 显示电流取样电流值（A）无效H 手动运行电网功率因数电容器组将依次投入或切除备注：1、操作“选择”、“递增”、“递减”键时，按住时间必须超0.5秒才有效。

2、在代码为b～L等六种状态时，30S内无按键均可自动返回自动状态。

3、在代码为U、P、H三种状态时，必须通过操作“选择”键，才能切换到自动运行状态。

4、在A、U、P三种状态时，控制器自动控制电容的投切动作，面板上也会有相应的指示。

5、C/K值是投切电容的无功门限值，每步电容功率（kVar）除以当前取样电流互感器变比K的比值，若是不等容补偿柜则每步电容按最小电容计算，如果设置为0.00则控制器根据功率因数投切，不考虑无功功率的大小。

本实验系统中，控制器C/K比值设为0。
