皮带机培训资料

皮带机培训资料一、概述皮带机是一种用于水泥、化肥、煤矿、钢铁等行业的常见输送设备，它通过带动滚筒或滚轮旋转，将物料沿着一定的输送线路从一个地方转移到另一个地方。

皮带机具有结构简单、运行稳定、输送能力大等优点，被广泛应用于生产流程中。

本文档将为您介绍皮带机的工作原理、组成部分以及维护保养方法等内容，帮助您了解和掌握该设备的相关知识。

二、工作原理皮带机的工作原理是利用驱动滚筒或滚轮带动输送带不断往复运动，从而将物料从一个位置输送到另一个位置。

具体而言，皮带机通过电机带动滚筒或滚轮旋转，驱动输送带前进。

物料放置在输送带上，受到摩擦力的作用，随着输送带的移动逐渐向前推进。

在运行过程中，皮带机通常设有托辊，以减少输送带与滚筒或滚轮的摩擦，从而减小能耗。

三、组成部分1. 输送带：输送带是皮带机的核心部分，承载物料并完成输送任务。

输送带通常由橡胶、尼龙、聚酯等材料制成，具有耐磨、耐高温等特点。

2. 驱动装置：驱动装置用于驱动滚筒或滚轮旋转，带动输送带运动。

常见的驱动装置有电动机、减速器等，可根据实际需求选择适合的驱动方式。

3. 滚筒和滚轮：滚筒和滚轮用于支撑和引导输送带的运动，减少物料与输送带之间的摩擦。

滚筒通常由钢制成，具有较高的强度和耐磨性。

4. 托辊和托架：托辊和托架用于支撑输送带的重量，减小输送带的弯曲半径，同时降低与滚轮或滚筒的摩擦力。

四、维护保养方法为了确保皮带机的正常运行和延长其使用寿命，需要进行定期的维护和保养。

以下是一些常见的维护保养方法：1. 定期检查并紧固螺栓和连接件，确保所有部件的连接牢固可靠。

2. 清理输送带上的杂物和积灰，防止其对输送带的正常运行造成干扰。

3. 检查和更换磨损严重的滚筒、滚轮和托辊，以保持其正常运转。

4. 定期润滑滚轮、滚筒和托辊，以减少摩擦阻力，降低能耗。

5. 检查和调整输送带的张紧度，确保其在运行过程中保持适当的张力。

6. 注意防止输送带过载运行，避免对设备造成过大的负荷。

皮带机培训资料皮带机是一种常见的输送设备，广泛应用于矿山、建筑材料、冶金、化工等行业。

它具有输送量大、输送距离远、工作可靠、维护方便等优点，因此深受用户的喜爱。

为了能够更好地了解和掌握皮带机的知识，接下来将为大家介绍一些皮带机的培训资料。

一、皮带机的基本结构和工作原理皮带机主要由输送带、传动装置、张紧装置、支撑装置和过渡装置等组成。

其中，输送带是皮带机的核心部件，起到承载和输送物料的作用。

传动装置通过电动机、减速机和联轴器等将动力传递给输送带，使其能够运行。

张紧装置用于调整输送带的张力，保证输送带的正常运行。

支撑装置则用于支撑输送带，使其保持一定的张力和适当的高度。

过渡装置则用于连接不同倾斜角度的输送段，确保物料顺利传输。

皮带机的工作原理是利用输送带的连续运动将物料从起点输送到终点。

当电动机启动后，通过传动装置将动力传递给输送带，使其开始运行。

物料被放置在输送带上，随着输送带的运动逐渐向终点方向移动。

在运行过程中，张紧装置会根据需要调整输送带的张力，确保其稳定运行。

当物料到达终点后，可以通过卸料装置将其卸下，完成整个输送过程。

二、皮带机的使用注意事项1. 皮带机在安装前应检查各部件是否完好，并进行必要的维护和保养。

2. 在使用过程中，应定期检查和更换输送带，避免因磨损等原因造成事故。

3. 皮带机的输送带应保持干燥清洁，避免与腐蚀性物质接触。

4. 在运行过程中，应注意物料的堆积情况，避免过高或过低造成堵塞或漏料现象。

5. 皮带机的电动机和传动装置应保持良好的润滑状态，以确保其正常运行。

6. 在维护和保养时，应按照相关的操作规程进行，确保操作人员的安全。

三、皮带机的故障排除和维护方法1. 皮带机在运行过程中可能会出现断裂、磨损、漏料等故障，此时应及时停机检修。

2. 对于断裂的输送带，可以采取补焊、更换等方法进行修复。

3. 对于磨损严重的输送带，应及时更换，以免影响正常运输。

4. 对于漏料现象，可以通过调整张紧装置、更换密封件等方式进行修复。

皮带机培训材料（正文）皮带机培训材料尊敬的培训学员：大家好！欢迎参加本次皮带机培训课程，本教材将为您详细介绍皮带机的定义、工作原理、结构组成、维护保养以及安全操作等方面的知识。

通过本次培训，您将全面了解皮带机的特点和运行原理，提升自己在相关领域的专业水平。

请认真阅读以下内容，并按要求进行学习。

第一章皮带机概述1.1 皮带机定义皮带机是一种用于输送物料的连续输送装置，它通过承载和运输皮带上的物料，实现物料的水平或倾斜输送。

1.2 皮带机的应用领域皮带机广泛应用于矿山、建筑、冶金、化工、电力、轻工等行业的物料输送领域，其运输能力强、输送距离长，可提高生产效率。

第二章皮带机工作原理2.1 皮带机分类根据传动形式和输送方式的不同，皮带机可分为固定式皮带机、移动式皮带机、倾斜式皮带机和阶梯式皮带机等几种类型。

2.2 皮带机的工作原理通过电动机驱动转动滚筒或驱动滚筒，使工作于滚筒上的输送带带动物料进行输送，其中传动装置、滚筒和输送带是皮带机的关键组成部分。

第三章皮带机结构组成3.1 皮带机的组成部分皮带机主要由机架、输送带、滚筒、传动装置、张紧装置和清扫装置等多个组成部分构成，每个部分都起到重要的作用。

3.2 皮带机结构图示通过图示介绍了皮带机各个组成部分的结构和位置，并对其功能进行了简要说明。

第四章皮带机维护保养4.1 皮带机日常维护了解常见故障及处理措施，掌握皮带机的日常维护要点，及时发现问题并进行修复，以确保皮带机的正常运行。

4.2 皮带机定期维护根据使用情况制定定期维护计划，对皮带机的关键部件进行检查、更换和润滑，延长使用寿命，提高工作效率。

第五章皮带机安全操作5.1 皮带机的安全规定阐述在操作皮带机时需要遵守的安全规范和注意事项，如正确佩戴防护装置、避免触摸运行部件等。

5.2 皮带机事故分析列举常见的皮带机事故类型，并分析其发生原因，以便在操作中能够提前预防和避免类似事故的发生。

通过以上章节的学习，您将全面了解皮带机的概述、工作原理、结构组成、维护保养和安全操作等方面的知识。

皮带机培训资料皮带机培训资料（上）皮带机是一种用于将物品从一个地方输送到另一个地方的装置。

它广泛应用于各种行业，如煤矿、建筑、化工、冶金等。

皮带机的优点是输送才能大、速度快、工作可靠。

为了正确使用和维护皮带机，培训资料是非常重要的。

本文将介绍皮带机的使用、维护和故障排除等方面的知识。

首先，让我们了解一下皮带机的基本原理和组成部分。

皮带机主要由输送带、驱动装置、张紧装置、支撑装置和输送机架等组成。

输送带是皮带机的关键部分，它负责将物品从起点输送到终点。

驱动装置通常由电动机驱动，用于提供足够的动力来驱动输送带运转。

张紧装置的作用是保持输送带的张紧度，以确保正常的输送效果。

支撑装置用于支撑输送带，使其保持水平和稳定。

输送机架是皮带机的主体结构，它支撑和固定输送带及相关装置。

在使用皮带机之前，我们需要进行一些必要的检查和准备工作。

首先，检查输送带是否完好，没有磨损、撕裂或过度松弛。

其次，检查驱动装置和张紧装置是否正常运转，电动机是否正常启动并提供足够的功率。

还需要检查支撑装置和输送机架是否牢固可靠，没有松动或损坏。

此外，还应确保工作区域的环境安全，没有杂物、积水或其他障碍物。

在使用过程中，注意以下几点。

首先，避免超载操作，确保输送物品的重量不超过皮带机的额定负荷。

超载会使皮带机过度负荷，导致故障或损坏。

其次，保持输送带的清洁和干燥，避免灰尘、杂物或潮湿的物品进入皮带机内部。

这些物质会影响皮带机的正常工作和寿命。

此外，定期检查和润滑皮带机的各个部件，并保持良好的维护记录。

当出现故障时，我们应该及时进行排除。

常见的故障包括输送带断裂、电动机运转异常、张紧装置失效等。

对于输送带断裂的情况，首先应停止电动机的运转，然后检查输送带是否断裂并及时更换。

对于电动机运转异常的情况，应检查电路是否正常、电动机是否过热，并根据实际情况进行处理。

对于张紧装置失效的情况，可以调整张紧装置的位置和力度，或更换新的张紧装置。

总之，正确使用和维护皮带机对于确保其正常工作和延长使用寿命非常重要。

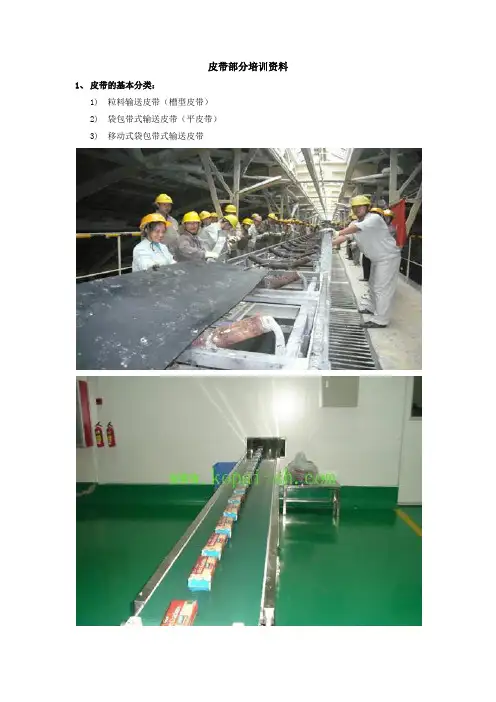

皮带部分培训资料1、皮带的基本分类：1)粒料输送皮带（槽型皮带）2)袋包带式输送皮带（平皮带）3)移动式袋包带式输送皮带2、皮带的基本组成：电动机、联轴器、减速机、滚筒、托辊、支架、漏斗、导料槽、胶带、逆止器、制动器、清扫装置、拉紧装置、安全防护装置、检测和保护装置、电气控制设备等。

1)电动机：电动机采用三相鼠笼型感应节能电机（即Y系列电动机）。

防护等级为IP55（尘密型），绝缘等级为F级。

采用380V电压供电。

电动机为连续工作制，电压380V,频率50Hz。

2)联轴器：联轴器应有足够的承载能力，耐冲击、耐振动，并具有补偿性能。

联轴器额定力矩应以该机构传递的额定力矩为基础，联轴器的安全系数大于2。

联轴器轴采用优质锻钢制造。

3)减速机：选用江苏泰兴减速机总厂或江苏国泰国贸厂产品。

选用硬齿面减速机，每一台减速机的油腔底部应有油取样阀，此取样阀亦可作为排油阀。

采用自然冷却方式。

4)滚筒：分为传动滚筒和改向滚筒两类。

传动滚筒采用人字型铸胶胶面滚筒；改向滚筒均采用光面滚筒。

滚筒筒体长度应比胶带宽度大100mm。

5)托辊：各类托辊辊体均采用优质专用钢管。

辊子两端要有可靠的防尘、防淋密封措施。

润滑采用锂基润滑脂。

处于电磁铁除铁器的作用区内的需要采用防磁托辊；2#输送机头部5#输送机中间设除铁器。

6)支架：有中部支架、头部支架、尾部支架、拉紧装置支架等7)漏斗：头罩采用厚度≥3mm不锈钢钢板，冲击面采用≥10mm不锈钢钢板，其他采用厚度≥6mm不锈钢钢板制成，应有足够的强度和刚度。

漏斗应设带锁扣的检查门，检查门设有橡胶密封板。

漏斗的尺寸空间应考虑安装头部清扫器及方便滚筒的拆装和人员可进入斗内进行检修。

漏斗倾斜面倾角应不小于60°。

8)导料槽：导料槽挡板采用厚度≥3mm不锈钢钢板制成并配用万能锁紧器固定，并可方便的装拆裙板。

导料槽可根据运输和安装的需要进行分段。

9)胶带：长度50米以上输送机的胶带（EP-100）,上胶层 4.5 mm，下胶层 1.5 mm，带芯4层。

皮带机培训资料皮带机是一种用于输送物品的设备，广泛应用于各个行业中的生产线和物流系统。

为了正确、安全地操作和维护皮带机，培训成为至关重要的环节。

本文将介绍皮带机培训的资料，以帮助读者更好地了解该设备的操作和维护知识。

一、皮带机的基本原理与构造皮带机是由电动机、减速机、滚筒等组成的输送设备。

通过电动机带动滚筒，使皮带顺时针或逆时针旋转，从而将物品沿着输送线上运送。

了解皮带机的基本原理和构造对于正确操作和维护至关重要。

二、皮带机的安全操作1. 工作前的准备：在工作前，需要检查皮带的张紧度、对中度和传动部分的润滑情况。

确保设备无故障，并戴好安全帽和手套等防护用品。

2. 开机前的检查：开机前应仔细检查相关传动部分的润滑和紧固情况，确保电机运转安全可靠，各个开关、按钮的功能正常，没有松动。

3. 皮带机的停机：停机前需要关闭电机电源，并将皮带机上的物品清空，避免堆放物品引起安全隐患。

4. 皮带机的待机时段：当皮带机长时间不工作时，应关闭电源，并检查输送带的磨损情况。

同时进行定期维护。

三、皮带机的维护保养1. 除尘工作：定期对皮带机进行除尘工作，保持其设备表面的清洁。

可以使用清洁剂和刷子进行清洁，但需要注意刷子的选择和使用技巧。

2. 注油润滑：定期对皮带机的滑动部位进行注油润滑，确保其转动灵活顺滑。

但需要注意选择适当的润滑剂和方法，避免过度润滑。

3. 定期检查：定期检查皮带机的张紧度、对中度和磨损情况，及时调整和更换损坏的部件，避免设备故障的发生。

4. 保养记录：建立皮带机的保养记录，记录每次保养的日期、内容以及维护人员的签名。

这样可以及时发现问题和了解维护情况。

四、皮带机故障排除1. 皮带跑偏：出现跑偏时，应立即停机，检查并调整滚筒和辊子的对中情况。

必要时，进行修理和更换损坏的部件。

2. 皮带打滑：当皮带出现打滑现象时，应检查传动系统和张紧装置的工作情况。

适当调整皮带的张紧度，避免打滑发生。

3. 电机过热：电机过热可能是由于长时间高负荷工作或电机故障等原因引起的。

皮带输送机培训资料一、带式输送机的工作原理带式输送机是以运输带作为牵引和承载部件的连续运输机械。

运输带绕经驱动滚筒和各种改向滚筒，由拉紧装置给以适当的张紧力，工作时在驱动装置的驱动下，通过滚筒与运输带之间的摩擦力和张紧力，使运输带运行。

物料被连续地送到运输带上，并随着输送带一起运动，从而实现对物料的输送。

二、主要部件结构原理带式输送机主要部件包括驱动装置、滚筒组、垂直拉紧装置、托辊组、清扫器、运输带、安全保护装置等。

驱动装置主要由电机、液力耦合器、减速器、联轴器等组成。

其布置形式如图所示。

1．电机减速机都属于标准件，结构及原理不做过多描述。

机尾滚筒拉紧装置机尾改向滚筒2.驱动滚筒：驱动滚筒是传递动力的主要部件，运输带借助其与滚筒间的摩擦力运行。

它由筒体、轴和轴承等组成，驱动滚筒为菱形沟槽铸胶面。

3.机头改向滚筒：主要是通过增加运输带在驱动滚筒上的包角，来增加驱动滚筒和皮带的摩擦力。

4.机尾改向滚筒：主要是通过增加运输带在机尾滚筒上的包角，来增加机尾滚筒和皮带的摩擦力。

5.垂直拉紧装置：主要由上下改向滚筒和配重滚筒组成，作用是通过配重拉紧配重滚筒，使整条皮带处于拉紧状态。

6.托辊组件：托辊组是支撑运输带和其上面物料的部件，分为槽型前倾托辊组，槽型托辊组，缓冲托辊组，V行前倾下托辊组和V行下托辊组。

各托辊组具有重量轻、运行阻力小、密封性能好。

使用寿命长等特点。

其中缓冲托辊具有缓冲物料，减小物料对输送带冲击的作用。

7.清扫器：清扫装置包括头部清扫器和回程用的空段清扫器。

清扫器的作用是，使粘结在皮带上的煤在固定的地方脱落。

头部清扫器：头部清扫器用来清扫粘着在运输带工作面上的物料，防止运输带上的粘煤污染环境和引起皮带跑偏。

空段清扫器：空段清扫器用来清扫粘着在运输带非工作面上的附着物，防止物料进入尾部滚筒与运输带之间。

8.皮带秤：电子皮带称使用非常广泛。

由承重装置、称重传感器、速度传感器和称重显示器组成。

称重时，承重装置将皮带上物料的重力传递到称重传感器上，称重传感器即输出正比于物料重力的电压(mV)信号，经放大器放大后送模／数转换器变成数字量A，送到运算器；物料速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；运算器对A、B 进行运算后，即得到这一测量周期的物料量。
