第八章天车的电气线路及原理第二节主电路主电路（动力电路）是用来驱动电动机工作的电路，它包括电动机绕组和电动机外接电路两部分。

外接电路有外接定子和外接转子电路，简称定子电路和转子电路。

定、转子电路根据控制电动机功率的不同，又分为接触器控制和凸轮控制器控制。

定子电路由接触器控制，转子电路由凸轮控制器控制。

一、定子电路定子电路是由三相交流电源、隔离开关QS、过电流继电器的线圈KOC1,KOC2，正反向接触器的主触头KMF, KMR及电动机定子绕组等组成。

转子电路是由转子绕组、外接电阻器及凸轮控制器的主触头等组成，如图8-2所示。

图8-2 主回路电路图隔离开关QS是主电路与电源接通和断开的总开关；过电流继电器KOC1, KOC2作电动机过流保护用；正反向接触器的主触头、KMF, KMR均为动合（常开）触头，两者之间具有电器联锁。

当正转接触器主触头KMF闭合时，电动机正转；当反转接触器主触头KMR闭合时，则电动机反转。

转子电路用凸轮控制器主触头控制转子电路的外接电阻，来实现限制起动电流和调节转速的目的。

要改变电动机运转方向就必须将三相电源中的任意两相对调。

表8-1为凸轮控制器控制电动机转向的情况。

当凸轮控制器的手柄置于零位时，其触头断开，电动机不工作；当凸轮控制器手柄逆时针方向转动时，触头1, 3闭合，电动机正转。

当凸轮控制器手柄顺时针方向转动时，触头2, 4闭合，电动机反转。

从表8-1也可以看出，当接触器KMF的主触头闭合时，接到电动机定子绕组Ul, V1, W1的电源相序为L1,L2,L3，电动机正转。

当接触器KMR的主触头闭合时，电动机定子绕组U1, V1, Wl的电源相序为I3, L2, Ll，电动机反转。

表8-1凸轮控制器控制电动机转向的情况二、转子电路转子电路是指通过凸轮控制器主触头的分合来改变转子电路外接电阻的大小而实现限制起动电流及调速的电路。

如图8-2所示，转子电路的外接电阻是由三相电阻器组成的，三相电阻的出线端U2, V2, W2连接在一起，另外三个出线端U1, vi , Wl用三根导线经电刷一集电环分别与转子绕组u、v, w相连接。

天车的电气控制(1)天车是一种常用于物流、生产线等领域的起重机械，其电气控制系统是天车正常运行的重要保障。

下面我们将从天车的电气控制原理、控制系统组成以及常见的故障及处理方法等方面进行探讨。

一、天车的电气控制原理天车的电气控制原理主要包括马达启动、加速、减速、停止等各个方面。

电气马达一般由电力系统通过变压器供电，输出的电流和电压需要通过变频器进行调控，以控制马达的转速和输出功率。

另外，天车的电气系统还要配合遥控器或者操作员手柄完成起重、横移和行驶等动作，大大提升了其实用性和操作灵活度。

二、天车的电气控制系统组成天车的电气控制系统主要由电源、传输线路、马达、传感器、控制盘以及操作器件组成，其中控制盘又分为主控制器和分控制器两种。

电源是天车的电气控制系统的核心，它能够为整个控制系统提供稳定、可靠的电力支持，传输线路将电源输出的电能传输至马达和其他电子组件；马达主要承担起天车的抬升和行驶等功能；传感器则为天车的的实时监控和控制提供了数据支持，控制盘为天车的电气控制提供更加灵活和实用的控制方式。

三、天车的电气控制故障及处理方法在实际应用中，天车的电气控制系统也常常会出现各种故障，常见的故障种类包括启动慢、加速不稳、行驶或抬升时的抖动等。

这些故障的产生原因一般有电源电压不稳定，马达损坏，传输线路短路等。

针对这些故障，在排查问题的过程中，首先要对电源水平进行测试，确认其稳定性；其次要对马达和传输线路进行仔细检查，找出陈旧零件和损坏的元件，以及检查各种线路间是否短路等。

最后，根据具体情况可进行更换马达或线路，以及重新配线等操作。

总之，天车的电气控制系统是天车正常运行的基础保障，其优秀的自动化工艺和精细的部品制造使得天车的电气控制系统越来越成熟，为生产生活带来了便利。

相信，在未来的时代中，天车的电气控制系统将会继续得到完善和创新，为更多的行业提供更加高效、稳定的天车操作系统。

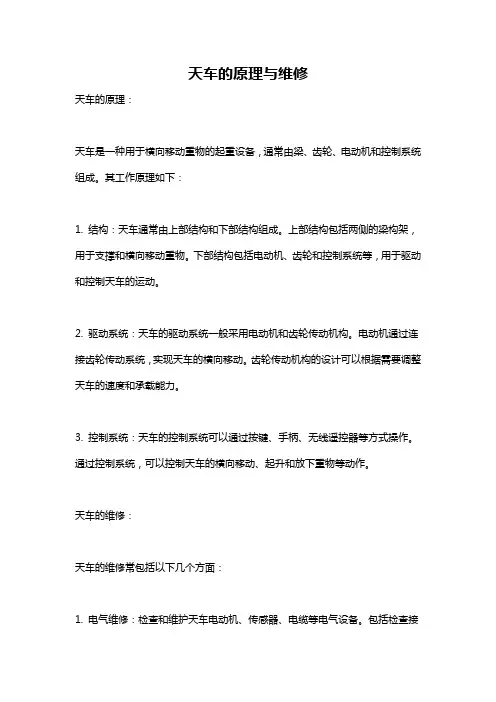

天车的原理与维修
天车的原理：
天车是一种用于横向移动重物的起重设备，通常由梁、齿轮、电动机和控制系统组成。

其工作原理如下：
1. 结构：天车通常由上部结构和下部结构组成。

上部结构包括两侧的梁构架，用于支撑和横向移动重物。

下部结构包括电动机、齿轮和控制系统等，用于驱动和控制天车的运动。

2. 驱动系统：天车的驱动系统一般采用电动机和齿轮传动机构。

电动机通过连接齿轮传动系统，实现天车的横向移动。

齿轮传动机构的设计可以根据需要调整天车的速度和承载能力。

3. 控制系统：天车的控制系统可以通过按键、手柄、无线遥控器等方式操作。

通过控制系统，可以控制天车的横向移动、起升和放下重物等动作。

天车的维修：
天车的维修常包括以下几个方面：
1. 电气维修：检查和维护天车电动机、传感器、电缆等电气设备。

包括检查接
线是否良好、清洁电缆和插头等，及时更换损坏的元件，保证电气系统的正常运行。

2. 机械维修：检查和维护天车的梁结构、齿轮传动机构等机械部件。

包括润滑齿轮、检查并修复损坏的零件、校准安装等，确保机械系统的正常运行。

3. 安全维修：检查和维护天车的安全装置，如限位开关、重载保护等。

保证天车使用过程中的安全性，防止事故发生。

4. 日常维护：定期检查和维护天车，包括清洁天车表面、检查紧固件是否松动、检查润滑油是否充足等。

定期保养能有效延长天车的使用寿命。

需要注意的是，天车的维修和保养应由专业技术人员进行，确保维修过程中的安全性和有效性。

维修过程中应遵循相关的操作规程和安全操作规范。

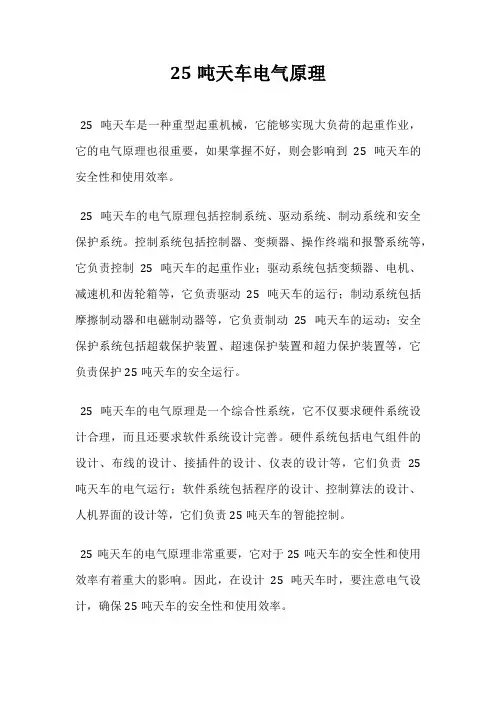

25吨天车电气原理
25吨天车是一种重型起重机械，它能够实现大负荷的起重作业，它的电气原理也很重要，如果掌握不好，则会影响到25吨天车的安全性和使用效率。

25吨天车的电气原理包括控制系统、驱动系统、制动系统和安全保护系统。

控制系统包括控制器、变频器、操作终端和报警系统等，它负责控制25吨天车的起重作业；驱动系统包括变频器、电机、减速机和齿轮箱等，它负责驱动25吨天车的运行；制动系统包括摩擦制动器和电磁制动器等，它负责制动25吨天车的运动；安全保护系统包括超载保护装置、超速保护装置和超力保护装置等，它负责保护25吨天车的安全运行。

25吨天车的电气原理是一个综合性系统，它不仅要求硬件系统设计合理，而且还要求软件系统设计完善。

硬件系统包括电气组件的设计、布线的设计、接插件的设计、仪表的设计等，它们负责25吨天车的电气运行；软件系统包括程序的设计、控制算法的设计、人机界面的设计等，它们负责25吨天车的智能控制。

25吨天车的电气原理非常重要，它对于25吨天车的安全性和使用效率有着重大的影响。

因此，在设计25吨天车时，要注意电气设计，确保25吨天车的安全性和使用效率。

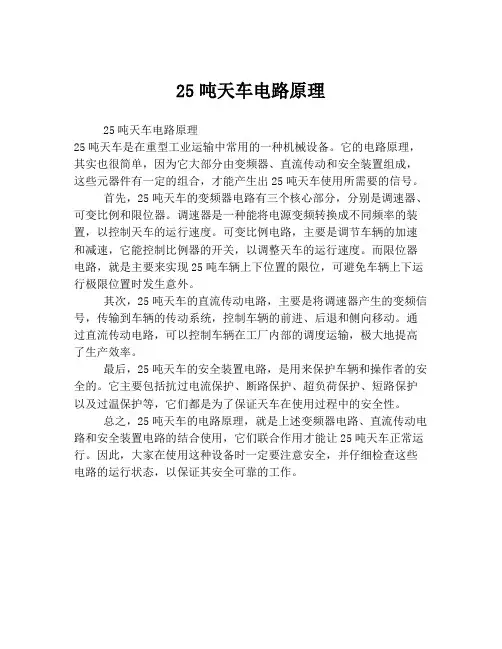

25吨天车电路原理
25吨天车电路原理
25吨天车是在重型工业运输中常用的一种机械设备。

它的电路原理，其实也很简单，因为它大部分由变频器、直流传动和安全装置组成，这些元器件有一定的组合，才能产生出25吨天车使用所需要的信号。

首先，25吨天车的变频器电路有三个核心部分，分别是调速器、可变比例和限位器。

调速器是一种能将电源变频转换成不同频率的装置，以控制天车的运行速度。

可变比例电路，主要是调节车辆的加速和减速，它能控制比例器的开关，以调整天车的运行速度。

而限位器电路，就是主要来实现25吨车辆上下位置的限位，可避免车辆上下运行极限位置时发生意外。

其次，25吨天车的直流传动电路，主要是将调速器产生的变频信号，传输到车辆的传动系统，控制车辆的前进、后退和侧向移动。

通过直流传动电路，可以控制车辆在工厂内部的调度运输，极大地提高了生产效率。

最后，25吨天车的安全装置电路，是用来保护车辆和操作者的安全的。

它主要包括抗过电流保护、断路保护、超负荷保护、短路保护以及过温保护等，它们都是为了保证天车在使用过程中的安全性。

总之，25吨天车的电路原理，就是上述变频器电路、直流传动电路和安全装置电路的结合使用，它们联合作用才能让25吨天车正常运行。

因此，大家在使用这种设备时一定要注意安全，并仔细检查这些电路的运行状态，以保证其安全可靠的工作。

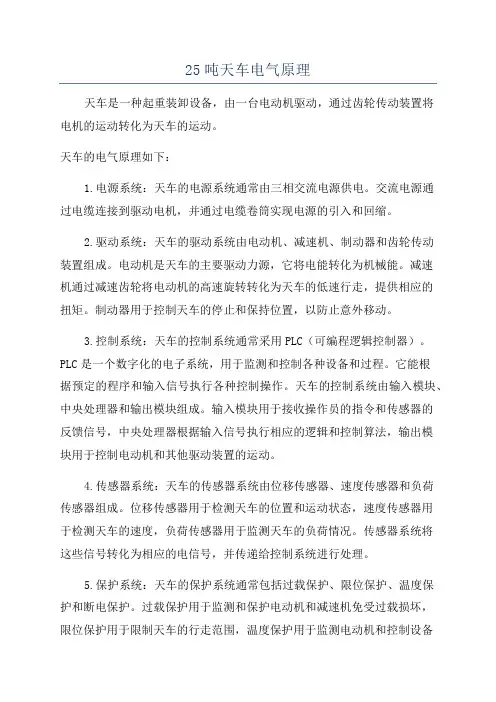

25吨天车电气原理天车是一种起重装卸设备，由一台电动机驱动，通过齿轮传动装置将电机的运动转化为天车的运动。

天车的电气原理如下：1.电源系统：天车的电源系统通常由三相交流电源供电。

交流电源通过电缆连接到驱动电机，并通过电缆卷筒实现电源的引入和回缩。

2.驱动系统：天车的驱动系统由电动机、减速机、制动器和齿轮传动装置组成。

电动机是天车的主要驱动力源，它将电能转化为机械能。

减速机通过减速齿轮将电动机的高速旋转转化为天车的低速行走，提供相应的扭矩。

制动器用于控制天车的停止和保持位置，以防止意外移动。

3.控制系统：天车的控制系统通常采用PLC（可编程逻辑控制器）。

PLC是一个数字化的电子系统，用于监测和控制各种设备和过程。

它能根据预定的程序和输入信号执行各种控制操作。

天车的控制系统由输入模块、中央处理器和输出模块组成。

输入模块用于接收操作员的指令和传感器的反馈信号，中央处理器根据输入信号执行相应的逻辑和控制算法，输出模块用于控制电动机和其他驱动装置的运动。

4.传感器系统：天车的传感器系统由位移传感器、速度传感器和负荷传感器组成。

位移传感器用于检测天车的位置和运动状态，速度传感器用于检测天车的速度，负荷传感器用于监测天车的负荷情况。

传感器系统将这些信号转化为相应的电信号，并传递给控制系统进行处理。

5.保护系统：天车的保护系统通常包括过载保护、限位保护、温度保护和断电保护。

过载保护用于监测和保护电动机和减速机免受过载损坏，限位保护用于限制天车的行走范围，温度保护用于监测电动机和控制设备的温度，防止过热。

断电保护用于在电源故障或其他紧急情况下切断电气设备的电源供应，以防止意外发生。

以上是天车的电气原理的一般介绍，具体实施方案可能因制造商和使用环境的不同而有所差异。

在实际应用中，天车的电气原理需要根据具体情况进行设计和调整，以确保天车的安全和可靠运行。

天车电路图简介天车是一种用于悬挂和移动重物的机械设备，通常用于工业生产线、物流仓储等领域。

天车的运行依赖于电路图来控制电动马达的运转，本文将介绍天车的电路图及其功能。

电路图概述天车的电路图主要包括供电系统、控制系统和传感器系统三部分。

1. 供电系统供电系统是天车电路图的基础部分，它负责为天车提供稳定的电能。

1.1 电源选择天车通常使用交流电源或直流电源，根据实际需求选择不同的电源。

交流电源通常使用三相交流电，而直流电源则需要将交流电转换为直流电。

1.2 主电路保护为了保护天车不受电力波动和电力故障的影响，主电路需要安装过载保护器和短路保护器。

过载保护器通过监测电流大小来避免电路过载，短路保护器则用于防止电路短路。

1.3 电源分配天车的供电系统需要将电能分配给各个部分，如驱动电机、控制器等。

电源分配系统包括开关、继电器等设备，用于控制电路的通断。

2. 控制系统控制系统是天车的核心部分，它负责控制天车的运动。

2.1 控制器选择天车的控制器通常采用PLC（可编程控制器）或者微控制器，用于处理和执行运动控制命令。

2.2 控制信号传输控制信号传输通过信号线将控制命令传递给驱动电机。

常用的信号线包括开关信号线、速度信号线等。

2.3 控制方式选择天车的控制方式有多种选择，包括手动控制和自动控制两种。

手动控制通常通过按钮控制，而自动控制通常依赖于传感器和编程控制。

3. 传感器系统传感器系统用于感知天车周围环境，并通过传感器将感知到的信息反馈给控制系统。

3.1 位置传感器位置传感器用于检测天车在轨道上的位置，如限位开关、光电开关等。

3.2 负荷传感器负荷传感器用于感知天车所悬挂的重物的负荷大小，以便控制天车的运动和停止。

3.3 环境传感器环境传感器用于感知天车周围的环境信息，如温度传感器、湿度传感器等。

总结天车的电路图是保证天车正常运行的关键，它涵盖了供电系统、控制系统和传感器系统等多个方面。

各个部分的协调合作，使得天车能够高效、稳定地进行重物悬挂和移动操作。

25吨行车吊钩电机的控制原理25吨行车吊钩电机的控制原理，主要包括电机驱动、控制器和传感器三个部分。

一、电机驱动部分25吨行车吊钩电机通常采用交流电动机。

电机驱动部分的主要任务是将交流电转换为电机所需的电能，并控制电机的转速和转矩。

电机驱动部分包括电源、功率变换器和电机。

1. 电源：电源提供电能给电机驱动系统。

对于行车吊钩电机，通常使用三相交流电作为电源。

2. 功率变换器：功率变换器将电源提供的交流电转换为适合驱动电机的电能。

常用的功率变换器有变频器和整流器两种。

- 变频器：变频器是一种能够将电源输入的频率和电压进行调节的电子设备。

它通过改变输出频率和幅值，实现对电机转速和转矩的控制。

通过变频器可以实现对电机转速和转矩的精确控制，提高行车吊钩的工作效率。

- 整流器：整流器是将交流电转换为直流电的装置。

整流器通常用于行车吊钩电机的起吊和制动过程。

通过控制整流器的工作方式，可以实现电机的快速启动和减速，保证行车吊钩的安全可靠性。

3. 电机：电机是行车吊钩电机驱动部分的核心部件。

电机将电能转化为机械能，驱动行车吊钩完成起吊、行走等动作。

常用的行车吊钩电机有感应电动机、异步电动机和直流电动机等。

二、控制器部分控制器是行车吊钩电机控制系统的核心部件，它负责接收并处理输入信号，并输出控制信号给电机。

控制器部分包括信号输入、处理单元和信号输出三个部分。

1. 信号输入：信号输入部分负责接收来自传感器的各种输入信号，例如起吊高度、载荷重量、转矩等。

通过传感器，控制器可以实时监测行车吊钩的工况和状态。

2. 处理单元：处理单元对输入信号进行处理和分析，并生成相应的控制策略。

它根据行车吊钩的工作需求和工况，计算出电机所需的转速和转矩，并生成控制信号。

3. 信号输出：信号输出部分将控制信号发送给电机驱动部分，实现对电机的控制。

控制信号可以通过变频器或整流器改变电机的电压和频率，从而实现对电机转速和转矩的控制。

三、传感器部分传感器主要用于检测行车吊钩的工作状态和工况，并将检测结果作为输入信号传递给控制器。
