交流桥式起重机的电气控制电路分析
- 格式:doc
- 大小:26.00 KB
- 文档页数:3
桥式起重机控制系统的自动化应用20/5t桥式起重机控制线路经常移动的。
因此要采用移动的电源线供电,一般采用软电缆供电,软电缆可随大、小车的滑触线通过生产车间中常用的20/5t桥式起重机,它是一种用来吊起或放下重物并使重物在短距离内水平移动的起重设备,俗称吊车、行车或天车。
起重设备按结构分,有桥式、塔式、门式、旋转式和缆索式等多种,不同结构的起重设备分别应用于不同的场合。
生产车间内使用的是桥式起重机,常见的有5t、10t单钩和15/3t、20/5t双钩等。
下面以20/5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。
20/5t桥式起重机主要由主钩(20t)、副钩(5t)、大车和小车等四部分组成。
如图10-17所示是20/5t桥式起重机的外形结构图。
1-驾驶室 2-辅助滑线架 3-交流磁力控制器4-电阻箱5-起重小车 6-大车拖动电动7-端梁 8-主滑线 9-主梁图10-17 桥式起重机外形结构图20/5t桥式起重机由五台电动机组成,其主要运动形式分析如下:大车的轨道设在沿车间两侧的柱子上,大车可在轨道上沿车间纵向移动;大车上有小轨道,供小车横向移动;主钩和副钩都安装在小车上。
交流起重机的电源为380V。
由于起重机工作时是电刷引入起重机驾驶室内的保护控制盘上,三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。
提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线(俗称拖令线)来供给的;转子电阻也是通过辅助滑触线与电动机连接的。
滑触线通常用圆钢、角钢、V形钢或工字钢轨制成。
10.6.1 20/5t桥式起重机的工作原理1.主电路分析桥式起重机的工作原理如图10-18所示。
大车由两台规格相同的电动机M1和M2拖动,用一台凸轮控制器Q1控制,电动机的定子绕组并联在同一电源上;YA1和YA2为交流电磁制动器,行程开关SQ R和SQ L作为大车前后两个方向的终端保护。
小车移动机构由一台电动机M3拖动,用一台凸轮控制器Q2控制,YA3为交流电磁制动器,行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。
桥式起重机电气控制线路运行介绍
1.主控制电路:
主控制电路是控制起重机主梁上电动机运行的关键电路。
它通常包括控制主电动机的起动、制动、正反转等功能。
起动电路通过起动接触器将电动机与电源连接,使电动机转动起来。
制动电路通过制动接触器将电动机与电源断开,使电动机停止转动。
正反转电路通过正反转接触器控制电动机正反转运动,实现起重机的前进和后退。
2.限位保护电路:
限位保护电路是用来保护起重机行走机构的电路。
它通常包括起重机左右行走限位、前后行走限位等功能。
当起重机的行走到达限位位置时,限位保护电路会自动切断电动机电源,停止起重机的行走,以保护机械结构的安全。
3.紧急停止电路:
紧急停止电路是在紧急情况下,迅速切断电动机电源,停止起重机运行的电路。
一般情况下,紧急停止按钮会放置在机械操作员容易触及到的位置,如操作台、控制箱等处。
当发生紧急情况时,操作员可以按下紧急停止按钮,即可使起重机立即停止运行,确保操作人员的安全。
4.着陆线控制电路:
着陆线控制电路是用来控制起重机的货物吊取和放下的电路。
它通常包括启动按钮、停止按钮、上升按钮、下降按钮等功能。
通过按下相应的按钮,操作员可以控制货物的运动,完成起重任务。
以上是桥式起重机电气控制线路运行的简要介绍。
桥式起重机的电气控制线路具有复杂性和安全性要求高的特点,要求电路设计合理、可靠,并符合相关的安全标准。
对于操作人员来说,熟悉电气控制线路的原理和工作方式,掌握正确的操作方法,能够保证起重机安全、高效地运行。
项目五:桥式起重机电气控制电路的维护与故障检修1、了解桥式起重机的结构和电器控制电路的功能。
2、掌握桥式起重机的运动形式维护方法。
3、熟悉桥式起重机主要故障的诊断方法和检修。
1、维修20/5t桥式起重机主交流接触器不吸合的常见故障。
2、维修20/5t桥式起重机副钩能下降但不能上升的常见故障。
3、维修20/5t桥式起重机主钩既不能上升又不能下降的常见故障。
4、维修20/5t桥式起重机起重机不能启动的常见故障。
5、维修20/5t桥式起重机吊钩下降时,接触器就释放(掉闸)的常见故障。
随着现代机械制造技术的不断发展,机械设备在工业企业中的作用和地位越来越重要。
桥式起重机作为现代化生产不可缺少的机械设备,由于作业环境复杂,工作方式特殊,发生故障的概率很高,起重机带病运转的现象普遍存在。
这里以20/5t桥式起重机的电气控制电路进行分析。
一、20/5t桥式起重机电气原理图如图2—5—1所示图2—5—1 20/5t桥式起重机的电路原理二、20/5t桥式起重机电气控制电路进行分析。
20/5t桥式起重机有两个卷扬机构,主钩起重量为20t,副钩起重量为5t。
电路由两大部分组成:凸轮控制器控制大车、小车、主副钩等五台电动机的电路;用GQR-GECDD型保护柜保护五台电动机正常工作的保护控制电路。
1、主交流接触器KM的控制将副钩、小大车凸轮控制器的手柄置于“0”位,联锁触头AC1-7、AC2-7、AC3-7(9区)处于闭合状态,关好横梁栏杆门(SQ8、SQ9闭合)及驾驶舱门(SQ7闭合),合上紧急开关QS4,按下启动按钮SB,交流接触器KM线圈得电,主触点闭合,两副常开辅助触点闭合自锁。
KM线圈得电路径:FU1→1→SB→11→AC2→13→AC3-7→14→SQ9→18→SQ8→17→SQ7→16→QS4→15→KA0 →19→KA1→20→KA2→21→KA3→22 →KA4→23→KM→24→FU1KM线圈闭合自锁路径:后(W13)直接引入各电动机定子接线端。

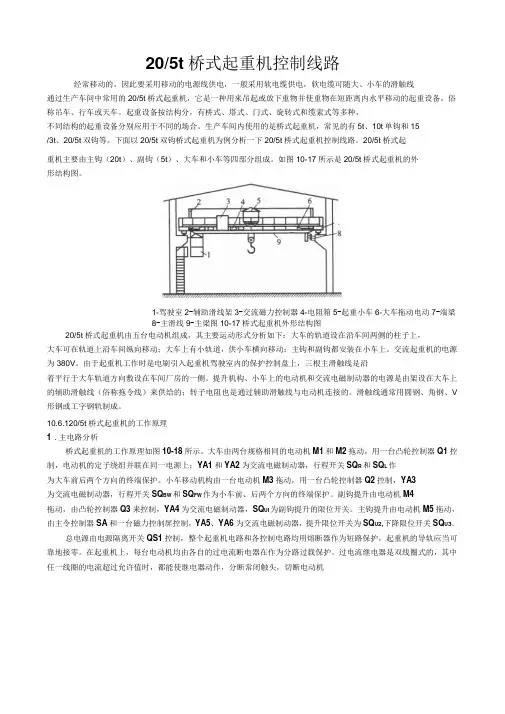

20/5t桥式起重机控制线路经常移动的。
因此要采用移动的电源线供电,一般采用软电缆供电,软电缆可随大、小车的滑触线通过生产车间中常用的20/5t桥式起重机,它是一种用来吊起或放下重物并使重物在短距离内水平移动的起重设备,俗称吊车、行车或天车。
起重设备按结构分,有桥式、塔式、门式、旋转式和缆索式等多种,不同结构的起重设备分别应用于不同的场合。
生产车间内使用的是桥式起重机,常见的有5t、10t单钩和15/3t、20/5t双钩等。
下面以20/5t双钩桥式起重机为例分析一下20/5t桥式起重机控制线路。
20/5t桥式起重机主要由主钩(20t)、副钩(5t)、大车和小车等四部分组成。
如图10-17所示是20/5t桥式起重机的外形结构图。
1-驾驶室2-辅助滑线架3-交流磁力控制器4-电阻箱5-起重小车6-大车拖动电动7-端梁8-主滑线9-主梁图10-17桥式起重机外形结构图20/5t桥式起重机由五台电动机组成,其主要运动形式分析如下:大车的轨道设在沿车间两侧的柱子上,大车可在轨道上沿车间纵向移动;大车上有小轨道,供小车横向移动;主钩和副钩都安装在小车上。
交流起重机的电源为380V。
由于起重机工作时是电刷引入起重机驾驶室内的保护控制盘上,三根主滑触线是沿着平行于大车轨道方向敷设在车间厂房的一侧。
提升机构、小车上的电动机和交流电磁制动器的电源是由架设在大车上的辅助滑触线(俗称拖令线)来供给的;转子电阻也是通过辅助滑触线与电动机连接的。
滑触线通常用圆钢、角钢、V 形钢或工字钢轨制成。
10.6.120/5t桥式起重机的工作原理1 .主电路分析桥式起重机的工作原理如图10-18所示。
大车由两台规格相同的电动机M1和M2拖动,用一台凸轮控制器Q1控制,电动机的定子绕组并联在同一电源上;YA1和YA2为交流电磁制动器,行程开关SQ R和SQ L作为大车前后两个方向的终端保护。
小车移动机构由一台电动机M3拖动,用一台凸轮控制器Q2控制,YA3为交流电磁制动器,行程开关SQ BW和SQ FW作为小车前、后两个方向的终端保护。

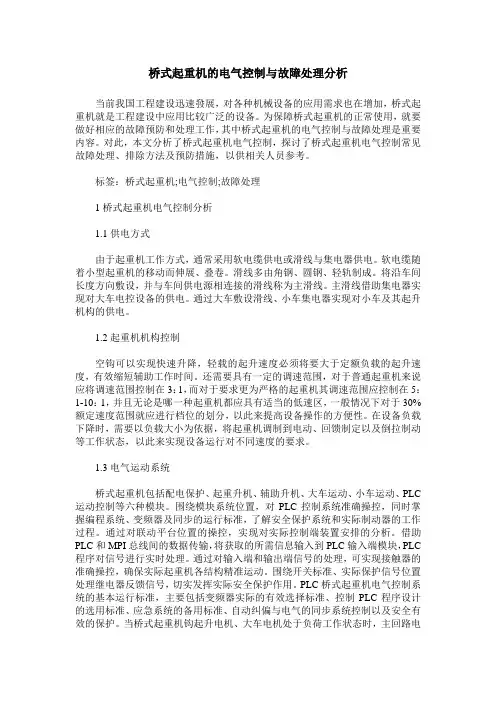

桥式起重机的电气控制与故障处理分析当前我国工程建设迅速發展,对各种机械设备的应用需求也在增加,桥式起重机就是工程建设中应用比较广泛的设备。
为保障桥式起重机的正常使用,就要做好相应的故障预防和处理工作,其中桥式起重机的电气控制与故障处理是重要内容。
对此,本文分析了桥式起重机电气控制,探讨了桥式起重机电气控制常见故障处理、排除方法及预防措施,以供相关人员参考。
标签:桥式起重机;电气控制;故障处理1桥式起重机电气控制分析1.1供电方式由于起重机工作方式,通常采用软电缆供电或滑线与集电器供电。
软电缆随着小型起重机的移动而伸展、叠卷。
滑线多由角钢、圆钢、轻轨制成。
将沿车间长度方向敷设,并与车间供电源相连接的滑线称为主滑线。
主滑线借助集电器实现对大车电控设备的供电。
通过大车敷设滑线、小车集电器实现对小车及其起升机构的供电。
1.2起重机机构控制空钩可以实现快速升降,轻载的起升速度必须将要大于定额负载的起升速度,有效缩短辅助工作时间。
还需要具有一定的调速范围,对于普通起重机来说应将调速范围控制在3:1,而对于要求更为严格的起重机其调速范围应控制在5:1-10:1,并且无论是哪一种起重机都应具有适当的低速区,一般情况下对于30%额定速度范围就应进行档位的划分,以此来提高设备操作的方便性。
在设备负载下降时,需要以负载大小为依据,将起重机调制到电动、回馈制定以及倒拉制动等工作状态,以此来实现设备运行对不同速度的要求。
1.3电气运动系统桥式起重机包括配电保护、起重升机、辅助升机、大车运动、小车运动、PLC 运动控制等六种模块。
围绕模块系统位置,对PLC控制系统准确操控,同时掌握编程系统、变频器及同步的运行标准,了解安全保护系统和实际制动器的工作过程。
通过对联动平台位置的操控,实现对实际控制端装置安排的分析。
借助PLC和MPI总线间的数据传输,将获取的所需信息输入到PLC输入端模块,PLC 程序对信号进行实时处理。
通过对输入端和输出端信号的处理,可实现接触器的准确操控,确保实际起重机各结构精准运动。
桥式起重机电气控制电路的维护与故障检修桥式起重机电气控制电路是桥式起重机操作的核心部件,负责各种运行模式的切换和控制信号的传递。
在日常操作中,经常会出现电气控制电路的故障,影响桥式起重机的正常运行。
本文将从维护和故障检修两个方面,对桥式起重机电气控制电路进行详细介绍。
一、桥式起重机电气控制电路的维护1. 定期检查电气控制线路桥式起重机电气控制线路经过长时间的使用,可能会出现接触不良、老化等故障,需要定期对电气控制线路进行检查。
检查时需要先断开电源,然后检查各种连接器和接线点是否紧固可靠,是否存在锈蚀、氧化等问题,如发现问题应及时更换。
2. 定期润滑电气元件桥式起重机电气元件工作时,随着运行次数的增加,也需要进行定期的润滑工作,以延长元件寿命,确保电气控制的稳定性和可靠性。
润滑时需要选择合适的润滑油或润滑脂,注意不要使用不适合的润滑材料,以避免对电气控制元件造成负面影响。
3. 清除灰尘与污垢桥式起重机电气控制面板和元件表面容易积累灰尘、污垢等杂物,不仅影响美观,还可能导致接触不良、热失控等问题。
定期清洁电气控制面板和元件表面,可以保证电气控制元件的正常工作。
二、桥式起重机电气控制电路的故障检修1. 排查电源问题桥式起重机电气控制电路的电源问题较为常见,包括电源不稳定、电源电压异常等问题。
首先需要检查电源插座、线路是否正常,然后检查变压器、整流器等电源元件是否工作正常。
2. 检查接线是否松散桥式起重机电气控制电路中存在大量的接线点,这些接线点容易松动,导致接触不良、热失控等问题。
在排除电源问题之后,需要检查电气控制电路的接线点是否松动,并重新紧固接线点。
3. 检查开关元件是否正常桥式起重机电气控制电路中的开关元件是实现控制信号切换的关键部件,如果出现故障将导致无法控制桥式起重机。
检查开关元件时需要检查接触器、继电器、断路器等元件是否正常工作。
4. 检查保护措施是否到位桥式起重机电气控制电路中设置了多种保护措施,如过载保护、短路保护等。
《工厂电气控制设备》桥式起重机的电气控制桥式起重机的控制电路授课方案教学设计/实验实训项目实施方案图2 转子电路电阻逐级切除的情况 图1 K T l 4-25J /1型凸轮控制器控制的小车移行机构电气原理图图3 凸轮控制器控制的电动机机械特性曲线((二)凸轮控制器控制的大车移行机构和副钩控制电路凸轮控制器控制大车移行机构,其工作情况与小车工作情况基本相似,但被控制的电动机容量和电阻器的规格有所区别。
此外,控制大车的一个凸轮控制器要同时控制两台电动机,因此选择比小车凸轮控制器多五对触点的凸轮控制器,如KT14-60/2,以切除第二台电动机的转子电阻。
在副钩上的凸轮控制器的工作情况与小车基本相似,但在提升与下放重物时,电动机处于不同的工作状态。
在提升重物时,控制器手柄的第“1”位置为预备级,用于张紧钢丝绳,在将手柄置于“2”、“3”、“4”、“5”位置时,提升速度逐渐升高。
在下放重物时,由于负载较重,电动机工作在发电制动状态,为此操作重物下降时应将控制手柄从“0”位迅速扳到第“5”位置,中间不允许停留。
往回操作时也应从第“5”位置快速扳到“0”位置,以免引起重物的高速下落而造成事故。
对于轻载提升,手柄第“1”位置变为预备级,第“2”、“3”、“4”、“5”位置的提升速度逐渐升高,但提升速度的大小变化不大。
下降时所吊重物太轻而不足以克服摩擦转矩时,电动机工作在强力下降状态,即电磁转矩与重物重力矩方向一致帮助下降。
由以上分析可知,凸轮控制器控制电路不能获得重载或轻载时的低速下降。
为了获得下降时的准确定位,采用点动操作,即将控制器手柄在下降第“1”位置时与“0”位之间来回操作,并配合电磁抱闸来实现。
在操作凸轮控制器时还应注意:当将凸轮控制器手柄从左向右扳动,或从右向左扳动时,中间经过“0”位置时,应略停一下,以减小反向时的电流冲击,同时使转动机构得到较平稳的反向过程。
(三)主钩升降机构的控制电路由于拖动主钩升降机构的电动机容量较大,不适合采用转子三相电阻不对称调速,因此采用主令控制器和PQR10A系列控制屏组成的磁力控制器来控制主钩升降。
交流桥式起重机的电气控制电路分析
摘要:起重机是用来起吊和搬移重物的一种生产机械,通常也称为行车或天车,它广泛应用于工矿企业、车站、港口、仓库、建筑工地等场所,以完成各种繁重任务,改善人们的劳动条件,提高劳动生产率,是现代化生产不可缺少的工具之一。
按其结构的不同,起重机可分为桥式起重机、门式起重机、塔式起重机、旋转起重机及缆索起重机等,其中以桥式起重机的应用最为广泛,所以文章主要分析交流桥式起重机的特点以及其电气控制。
关键词:交流桥式起重机;电气控制;电路分析
1桥式起重机电力拖动及控制要求
起重机械的工作条件恶劣,其电动机属于重复短时工作制。
由于起重机的工作性质是间歇的(时开时停,有时轻载,有时重载),因而要求电动机经常处于频繁启动、制动和反向工作状态,同时能承受较大的机械冲击,并有一定的调速要求。
为此,专门设计了起重用电动机,它分为交流和直流两大类,交流起重用异步电动机有绕线转子式和鼠笼式两种,一般用在中、小型起重机上;直流电动机一般用在大型起重机上。
为了提高起重机的生产效率及可靠性,对其电力拖动和自动控制等方面都提出了很高要求,这些要求集中反映在提升机构的控制上,而对大车及小车运行机构的要求就相对低一些,主要是保证有一定的调速范围和适当的保护。
起重机对提升机构电力拖动与自动控制的主要求是:空钩能快速升降,以减少辅助工作时间,提高效率。
轻载的提升速度应大于额定负载的提升速度;具有一定的调速范围,对于普通起重机调速范围一般为3∶1,而要求高的地方则应达到5∶1~10∶1;在提升之初或重物接近预定位置附近时,都需要低速运行。
因此,升降控制应将速度分为几挡,以便灵活操作;提升第一挡,为避免过大的机械冲击,消除传动间隙,使钢丝绳张紧,电动机的启动转矩不能过大,一般限制在额定转矩的一半以下;负载下降时,根据重物的大小,拖动电动机的转矩可以是电动转矩,也可以是制动转矩,两者之间的转换是自动进行的;为确保安全,要采用电气与机械双重制动,既减小机械抱闸的磨损,又可防止突然断电而使重物自由下落造成设备和人身事故;具有完备的电气保护与联锁环节。
2交流桥式起重机控制电路
凸轮控制器控制线路具有线路简单,维护方便,价格便宜等优点,适用于中、小型起重机的平移机构电动机和小型提升机构电动机的控制。
5 t桥式起重机的控制线路一般就采用凸轮控制器控制。
图1所示是采用KTl4—25J/1与KTl4—60J/1型凸轮控制器直接控制起重机平移和提升机构的启停、正反转、调速与制动的电路原理图。
下面将分析其主电路。
SQ为电源开关;KI为过电流继电器,用于过载保护;YA为电磁制动抱闸的电磁铁,YA断电时,在强力弹簧作用下制动器抱闸紧紧抱住电动机转轴进行制动,YA通电时,在电磁铁的吸合作用下,电磁抱闸松开;M为三相绕线式异步电动机,该电动机转子回路串联了几段不对称的调速电阻,以减少转子电阻的段数及控制触点的数目。
由凸轮控制器在不同控制位置控制转子接入不同的电阻,以得到不同的转速,实现调速。
下面分别就凸轮控制器手柄在不同控制位置进行分析:
①当手柄处于中间“0”位时,此时凸轮控制器的全部触点都断开,电动机不通电,YA也断电,电动机处于制动状态。
②手柄处于右边“1”位时,将凸轮控制器的12对触点从上往下、从左至右进行编号为:1~6,7~12。
此时第三对触点接通,其余都是断开的。
电动机的定子绕组的“W”端通过触点3与“2L3”相连,“U”端通过触点5与“2L1”相连,“V”端直接与“2L2”相接。
当接触器KM的三对主触点闭合时,电动机按正向接线通电,并且此时由于触点8~12是断开的,M三相转予串入全部电阻记为(R5)进行正向启动(电磁转矩向上),通过减速器、卷筒和钢丝绳带动重物。
③手柄处于右边“2”位时,右边“2”位与右边“1”位相比较,凸轮控制器多了一对触点接通,即触点8。
其作用是切除右边电阻的一段(此时总电阻记为R4),对应的机械特性曲线为曲线2。
曲线2的启动转矩比曲线1的启动转矩大了近一倍,此时的电磁转矩一般大于重物引起的负载转矩,可以提起重物上升。
④手柄处于左边“l”位,此时凸轮控制器接通的触点为2、4、6。
电动机的“U”端通过4接到“2L3”,“W”端通过6接到“2L1”,即电动机反向接线,电磁转矩向下。
转子电路串入全部电阻,电动机机械特性曲线为图中第3,4象限的曲线17。
⑤手柄处于左边“2~5”位,与右边“2~5”位一样,凸轮控制器分别把转子电阻分段切除,对应的机械特性曲线如图中第3,4象限的曲线2’~5’,电动机工作点的速度即下降速度依次降低。
因此下降重物时,一开始应将手柄迅速扳到下降第5挡,以求先低速下降,再根据重物的情况来选择下降速度。
3桥式起重机控制线路分析
3.1该控制线路的特点
①不能获得轻载的低速下降。
在下降操作中需要准确定位时(如装配件),可采用点动操作方式,即控制器手柄扳至下降第一挡后立即扳回零位,经多次点动,并配合电磁抱闸便能实现准确定位。
②提升重物时,控制器的第一挡一般为预备级,用于张紧钢丝绳,但也可用于轻载的提升,在二、三、四、五挡时提升速度逐渐提高。
③下放重物时,电动机工作在发电制动状态,为此操作重物下降时应将控制器手柄从零位迅速扳至第五挡,中间不允许停留,以防下降速度过快。
下降到位,往回操作时也应从下降第五挡快速扳至零位,以免引起重物的高速下落而造成事故。
④对于轻载提升,第一挡为启动级,第二、三、四、五挡提升速度逐渐提高,但提升速度变化不大。
下降时若重物太轻而不足以克服摩擦转矩,则电动机工作在强力下降状态,即电磁转矩与重物重力矩方向一致,帮助下降。
3.2控制电路分析
凸轮控制器的另外三对触点1、2、7串接在控制回路中,以控制接触器KM。
当操作手柄处于零位时,触点1,2,7都接通、SAl、SQl分别是紧急操作开关和安全门开关,正常运行时都应是闭合的。
此时若按下启动按钮SB一接触器得电吸合并自锁一电源接通,电动机的运行状态由凸轮控制器控制。
3.3保护联锁环节分析
本控制线路有过电流、失压、短路、安全门、极限位置及紧急操作等保护环节。
其中主电路的过电流保护由串接在主电路中的过电流继电器来实现,其控制触点串接在接触器KM的控制回路中,一旦发生过电流,KI动作,KM释放而切断控制回路电源,起重机便停止工作。
由KM线圈和零位触点串联来实现失压保护。
操作中一旦断电,KM释放,必须将操作手柄扳回零位,并重新按启动按钮方能工作。
控制电路的短路保护由FU实现,串联在控制电路中的SAl、SQl、SQFw及SQBw分别是紧急操作开关、安全门开关及提升机构上极限与下极限位置保护开关。
参考文献:
[1] 罗伟.起重机电气故障分析及有效措施[J].现代企业文化, 2010,(12).
[2] 王强,高建貌.浅议塔式起重机的电气检查[J].山西建筑, 2009,(17).。
