128横担、金具及绝缘子安装作业指导书_2012_

横担安装作业指导书横担安装作业指导书1.目的保证横担安装符合规程要求。

2.适用范围适用于0.4kV~10kV线路横担的安装。

3.引用标准《电业安全工作规程》DL409-91《架空配电线路设计技术规程及条文说明》SDJ206-87《电力建设安全工作规程》DL5009*2-94《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-924.作业工具φ18或φ12㎜白棕绳30m1根；8磅小榔头1把；放线滑车2~3只等工具。

5.作业过程及要求5.1质量安全要求5.1.1不发生人员受伤事件。

5.1.2横担、顶帽无锈蚀、沙眼，规格符合设计要求，螺帽等无缺件。

5.1.3横担安装后应平整，上下左右为±20㎜，横担顶帽方向：直线杆对准顺线路方向，转角、直转对准内角平分线上。

5.1.4顶帽上抱箍上沿位置：直线杆10cm，耐张、转角、终端为15cm。

横担位置自杆顶向下：直线、转角、耐张杆的顶帽抱箍上沿向下60cm，转角、分支下横担为60cm。

双回路：直线杆为80cm，耐张、转角、终端为60cm。

5.1.5横担、拉铁、挂板等螺栓应紧固。

LJ—150导线及以上的耐张、转角、终端杆应加装补强螺栓。

5.2作业流程：W：危险点J：检查点Q：确认点5.3准备工作5.3.1接受工作任务及准备工器具材料。

检查材料：检查横担、顶帽、抱箍等无锈蚀、无沙眼、规格符合设计，开口销、螺帽等应无缺件，并填写“进货检验”报告。

5.3.2许可手续办理：进入工作现场工作负责人得到工作许可人许可后，并查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。

5.3.3工作负责人召集全体人员进行“二交一查”a宣读工作票和作业票，交待工作任务、工作地段、停电地段、带电部分、危险点及预防措施和人员分工等。

b检查全体作业人员是否戴好安全帽，人员应规范着装（穿长袖棉质衣服、穿软底绝缘鞋、戴手套）。

第8部分配网专业横担、金具及绝缘子安装作业指导书编码：PWJX-01四川省长鑫电力有限公司批准：年月日审核：年月日编写：年月日目次1适用范围 (2)1.1电压等级 (2)1.2电气类别 (2)3作业流程图 (2)5作业准备 (3)5.1作业前施工条件 (3)5.2人员、主要工器具及仪器仪表配置 (3)6 作业方法 (4)7质量控制措施及检验标准 (5)7.1质量控制措施 (5)7.1.1现场负责人应根据现场情况安排技术人员负责质量监控 (5)7.1.2作业人员必须熟悉工程作业流程和质量检验标准。

(5)7.1.3现场负责人安全技术交底。

(5)7.1.4作业现场必须有经审核批准的设计图纸和施工方案 (5)7.1.5施工质量检验 (5)7.1.6隐蔽工程施工 (5)11适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别横担、金具及绝缘子安装制作。

2编写依据表2编写依据3作业流程图图3作业流程图4安全风险辨析与预控4.1 横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

2表 4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置36 作业方法表6 作业方法47 质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

9、横担、金具及绝缘子安装1 适用范围1.1 电压等级35kV及以下配网工程。

1.2 电气类别横担、金具及绝缘子安装制作。

2 编写依据表2 编写依据3 作业流程图4 安全风险辨析与预控4.1 横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。

一、组塔的准备工作（1）组织全体参加组塔人员，熟悉设计资料和有关质量检验及安全操作规定。

（2）按照施工组织设计的要求，对参加组塔人员进行明确分工。

根据不同分工，进行组塔所用工器具的准备及质量检查。

（3）组织有关人员，对铁塔基础进行质量检查。

若为现场浇制基础，其混凝土强度应达到设计强度的70%以上；基础顶面应经操平找正；基础各部分尺寸的误差应在有关规定允许误差范围以内。

（4）根据设计图纸中所列材料表，对运到现场的塔料进行一次全面检查：①检查塔料的规格、数量及质量情况。

塔料上所标型号、号码是否与该塔塔型相符，有无遗缺和损坏，如发现有锈蚀，要除掉铁锈涂以防腐油漆；②对检查出的弯曲或折伤塔料，应进行适当修理或更换；③检查各种螺栓和垫圈的规格、数量及质量情况。

所有经检查合格的塔料应按顺序、分规格堆放于塔位附近位置。

（5）按施工设计要求挖地锚坑、埋设地锚，并采取措施防止金属基础或其他预制式基础发生变化。

地锚的埋深，应根据不同土质条件，经过计算选定。

（6）地面整理。

在塔位附近的场地，应清除障碍物、积雪，垫平泥泞场地等。

二、地面组装1、构件布置首先，要根据抱杆能提升的高度、抱杆的承载能力等来划定构件，分段、分片及应带附铁的多少；其次，要根据施工场地的实际情况、构件本身有无方向限制及地面组装与构件吊装是否同时进行等，来确定构件的布置位置。

在一般情况下，不受安装方向限制的构件，如腿部、身部等，可以将构件布置在塔位的前后或左右。

受安装方向限制的构件，如铁塔横担、酒杯型及猫头型铁塔的颈部等，则应按安装方向要求进行布置，即横担构件布置在塔位前后侧，颈部构件布置在塔位的左右侧。

构件的分段，原则上按铁塔主材的分段进行组装。

当抱杆提升高度及承载能力允许时，也可将铁塔每侧主材的两段组成一片进行吊装，以减少吊装次数，加快安装速度。

无论安装构件是否受方向限制以及构件的分段如何，对每段两片构件的组装位置都要求尽可能对称。

当由于某些条件如地形，难于清除的障碍物等限制，确实无法使构件对称时，应在吊装操作上采取相应措施，以保持构件吊离地面时的平稳。

横担金具及绝缘子安装施工工艺技术标准1.1 适用范围本节内容适用于10kV线路横担、金具及绝缘子安装1.2 引用标准GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第一篇,架空线路安装工程《工程建设标准强制性条文》DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》1.3 设计要求1.3.1 以螺栓连接的铁构件安装，螺栓的穿入方向应符合下列规定：（1）顺线路方向，双面构件由内向外，单面构件由送电侧穿入；（2）横线路方向，两侧由内向外，中间由左向右(面向受电侧)；（3）垂直方向，由下向上。

1.3.2 单横担装于受电侧；分支杆、90°转角杆及终端杆应装于拉线侧。

1.3.3 横担安装应平正，安装偏差应符合下列规定：（1）横担端部上下歪斜不应大于20mm。

（2）横担端部左右扭斜不应大于20mm。

（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。

1.3.4 瓷横担直立安装时，顶端顺线路歪斜不大于10mm。

水平安装时，顶端宜向上翘起5°～15°。

杆顶安装时，顶端顺线路歪斜不大于当20mm。

1.3.5 绝缘子串安装应符合下列规定：（1）绝缘子安装前逐个将表面清擦干净,并进行外观检查。

（2）对绝缘子用不低于5000V的兆欧表逐个进行绝缘测定。

在干燥情况下，绝缘电阻小于500MΩ者,不得安装。

（3）安装后绝缘子裙边与带电部位的间隙不小于50mm。

1.4 施工工艺要点1.4.1 螺杆与铁构件（1）螺杆应与铁构件面垂直，螺头平面与构件间不应有间隙。

（2）螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。

编号： XXX
横担安装作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期 2012 年 11 月 19 日 8 时至 2012 年 12 月 20 日 16 时
国网技术学院
1、范围
本指导书针对国网济南电力学院新进大学生技能培训任务。

2、引用文件
国家电网公司《电业安全工作规程》（电力线路部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 工器具
4．4 材料
4．5 危险点分析
4．6 安全措施
4．7 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
7、指导书执行情况评估
8、附录
注：。

电杆组立与横担、螺栓、绝缘子安装单电杆立好后应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm，转角杆的横向位移不应大于50mm。

转角杆应向外角预偏，紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。

终端杆立好后，应向拉线侧预偏，其预偏值不应大于杆梢直径。

紧线后不应向受力侧倾斜。

双杆立好后应正直，位置偏差应符合下列规定：直线杆结构中心与中心桩之间的横向位移，不应大于50mm~转角杆结构中心与中心桩之间的横、顺向位移，不应大于50mm，迈步不应大于30mm，根开不应超过±30mm，抱箍连接的叉梁，其上端抱箍组装尺寸的允许偏差应在±50mm范围，分段组合叉梁组合后应正直，不应有明显的鼓肚、弯曲；各部连接应牢固。

隔梁安装后，应保持水平；组装尺寸允许偏差应在±50mm范围内。

以螺栓连接的构件应符合下列规定:螺杆应与构件面垂直，螺头平面与构件间不应有间隙。

螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；当必须加垫圈时，每端垫圈不应超过2个。

螺栓的穿入方向应符合下列规定:对立体结构：水平方向由内向外；垂直方向由下向上。

双螺母可与螺母相对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿人或按统一方向；横线路方向，两侧由内向外，中间由左向右(面向受电侧)或按统一方向；垂直方向，由下向上。

横担安装应平正，安装偏差应符合下列规定:线路单横担安装，直线杆应装于受电侧；分支杆、90度转角杆（上、下）及终端应装于拉线侧。

上下歪斜不应大于20mm，左右扭斜不应大于20mm。

双杆的横担，横担与电杆连接处的高差不应大于连接距离的5／1000，左右扭斜不应大于横担总长度的1／100。

绝缘子安装应符合下列规定:当直立安装时，顶端顺线路歪斜不应大于lOmm。

当水平安装时，顶端宜向上翘起5度15度顶端顺线路歪斜不应大于20mm。

当安装于转角杆时，顶端竖直安装的瓷横担支架应安装在转角的内角侧。

第8部分：配网工程金具及附件连接安装作业指导书编码：PWJX-06目次1适用范围 (61)2编写依据 (61)3作业流程图 (61)4安全风险辨析与预控 (61)5作业准备 (62)6 作业方法 (6)7 质量控制措施及检验标准 (9)1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别架空线路工程的导线附件连接安装。

2编写依据表2编写依据3作业流程图图3作业流程图4安全风险辨析与预控4.1 金具及附件连接安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与金具及附件连接安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-06-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7 质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

若民高速公路SG3标段电力工程编号：RMDL-04 电力金具及绝缘子安装作业指导书单位：中铁二局集团有限公司若羌至民丰高速公路SG3标段项目经理部二分部编制：审核：批准：2020年11月发布2020年11月实施目录第一章金具安装 .....................................................................错误!未定义书签。

1. 适用范围 (2)2. 作业准备 (2)2.1. 内业技术准备 (2)2.2. 外业技术准备 (2)3. 技术要求 (2)4. 施工程序与工艺流程 (2)5. 施工要求 (3)5.1. 施工准备 (3)5.2. 施工工艺 (3)6. 劳动组织 (5)6.1. 劳动力组织方式 (5)6.2. 人员配置表 (5)7. 材料要求 (6)8. 设备机具配置 (6)9. 质量控制及检验 (6)9.1. 质量控制 (6)9.2. 质量检验 (7)10. 安全及环保要求 (7)10.1. 安全要求 (7)10.2. 环保要求 (7)电力金具及绝缘子安装1.适用范围适用于若民高速电力工程10kV架空线路金具安装及绝缘子安装。

2.作业准备2.1.内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

电力平面图设计完成，并经咨询单位审核、盖章，满足施工需要。

2.2.外业技术准备（1）电杆已经立稳。

（2）安装金具的的型号数量已经安装的位置已经确定并备齐。

（3）安全防护工具准备到位。

3.技术要求根据施工图纸《03D103 10kV及以下架空线路安装》要求确定杆顶金具的组装形式并严格按照图集要求进行金具安装。

4.施工程序与工艺流程施工准备确定安装形式金具安装调整紧固施工结束5.施工要求5.1.施工准备1）施工前期对施工进场人员进行安全技术培训；2）对现场施工带班作业人员进行技术交底。

南方电网施工作业指导书目录DLGT-01 钢管杆、铁塔组立安装作业指导书DLGT-02 钢筋混凝土杆组立安装作业指导书DLGT-03 杆、塔拉线安装作业指导书PWJX-01 横担、金具及绝缘子安装作业指导书PWJX-02跨越设施安装与拆除作业指导书PWJX-03 导、地线展放作业指导书PWJX-04 导、地线连接作业指导书PWJX-05 紧线作业指导书PWJX-06金具及附件连接安装作业指导书PWDL-01 电缆支架安装作业指导书PWDL-02 电缆桥架安装作业指导书DLFS-01 电缆敷设工程作业指导书DLFJAZ-01 冷缩电缆终端接头制作安装作业指导书DLFJA2-02 热缩电缆终端接头制作安装作业指导书DLFJA2-03 冷缩电缆中间接头制作安装作业指导书DLFJA2-04 热缩电缆中间接头制作安装作业指导书DLFJA2-05 电缆终端头接地及保护管安装作业指导书DLFHFD-01 电缆防火封堵作业指导书DLBYQ-01 室内油浸式电力变压器安装作业指导书DLBYQ-02干式电力变压器安装作业指导书DLBYQ-03 箱式电力变压器安装作业指导书DLBYQ-04 台架式电力变压器安装作业指导书KGGAZ-01 固定式、手车式开关柜安装作业指导书KGGA2-02 环网开关柜安装作业指导书KGGA2-03 0.4kV低压开关柜安装作业指导书KGGA2-04 0.4kV低压硬（插接式）母线安装作业指导书HWDQSB-01 户外断路器、负荷开关安装作业指导书HWDQSB-02 户外隔离开关安装作业指导书HWDQSB-03 户外互感器安装作业指导书HWDQSB-04 户外避雷器安装作业指导书HWDQSB-05 跌落式熔断器安装作业指导书HWDQSB-06 高压计量装置安装作业指导书HWDQSB-07 线路故障指示器安装作业指导书DQSY-01 变压器试验作业指导书DQSY-02 高压开关柜试验作业指导书DQSY-03 环网柜试验作业指导书DQSY-04 户外断路器、负荷开关试验作业指导书DQSY-05 户外互感器试验作业指导书DQSY-06 户外避雷器试验作业指导书DQSY-07 电力电缆试验作业指导书DQSY-08 接地网试验作业指导书JDBH-01 直流屏安装及调试作业指导书JDBH-02 二次电缆敷设及结线作业指导书JDBH-03 继电保护调试作业指导书DLTX-01 通信架空光缆安装作业指导书DLTX-02 通信管道光缆安装作业指导书DLTX-03 通信设备安装作业指导书DLTX-04 通信电源装置安装作业指导书PWZDH-01 配网变压器监测计量终端安装作业指导书PWZDH-02户内开关（环网）配电自动化终端安装作业指导书PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书PWZDH-04 负荷控制终端安装作业指导书PWZDH-05 配网自动化通信安装作业指导书TSFGC-01 一般土石方工程作业指导书TSFGC-02 泥水坑及流砂坑开挖作业指导书TSFGC-03 岩石开挖作业指导书TSFGC-04 掏挖基坑开挖作业指导书GTJC-01 杆塔基础工程作业指导书JDGC-01 接地工程作业指导书DLTJ-01 电缆沟、槽盒作业指导书DLTJ-02 电缆管道作业指导书DLTJ-03 电缆井作业指导书DLTJ-04 电缆盖板作业指导书DLTJ-05 非开挖电缆管道作业指导书PDFTJ-01 施工测量作业指导书PDFTJ-02 基础开挖作业指导书PDFTJ-03 地基处理作业指导书PDFTJ-04 钢筋混凝土基础作业指导书PDFTJ-05 基础防渗作业指导书PDFTJ-06 钢筋混凝土框架结构作业指导书PDFTJ-07 砌筑作业指导书PDFTJ-08 墙面抹灰作业指导书PDFTJ-09 门窗安装及其标识作业指导书PDFTJ-10 屋面防水作业指导书PDFTJ-11 预埋件制作与安装作业指导书PDFTJ-12 楼地面作业指导书．．PDFTJ-13 外墙面装饰作业指导书PDFTJ-14 内墙面涂装作业指导书PDFTJ-15 排水作业指导书PDFTJ-16 通风与环境控制装置作业指导书PDFTJ-17 防雷与接地作业指导书PDFTJ-18 户内照明及开关、插座安装作业指导书PDFTJ-19消防、防火、防小动物封堵作业指导书。

目录
1适用范围 (2)
1.1电压等级 (2)
1.2电气类别 (2)
2编写依据 (2)
3作业流程图 (2)
4安全风险辨析与预控 (3)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (4)
5.4质量检验 (5)
1适用范围
1.1电压等级
35kV及以下配网工程。

1.2电气类别
横担、金具及绝缘子安装制作。

2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。

施工单位检查人： 监理单位检查人： 日期：
日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。

5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
5.2施工准备
表5-2施工准备
表5-2（续）
5.3主要作业内容
表5-3主要作业内容。

编号： XXX
配电更换金具、绝缘子作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XXXXX 供电局
1、范围
本指导书针对XXX变电所10KVXXXX线更换金具、绝缘子工作编制，仅适用该项目工作。

2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。

3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 备品备件
4．4 车辆、工器具
4．5 材料
4．6 危险点分析
4．7 安全措施
4．8 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
8、附录
注：1、设备主要技术参数，必要时附设备简图，说明现场作业情况
2、设备调试试验记录
停电作业线路系统图（标明工作地段及地线位置）
工作地点
KV 三环线
02020201
K0101乙K0101甲
K0101萨尔图变电所
9、需要说明的其它问题。

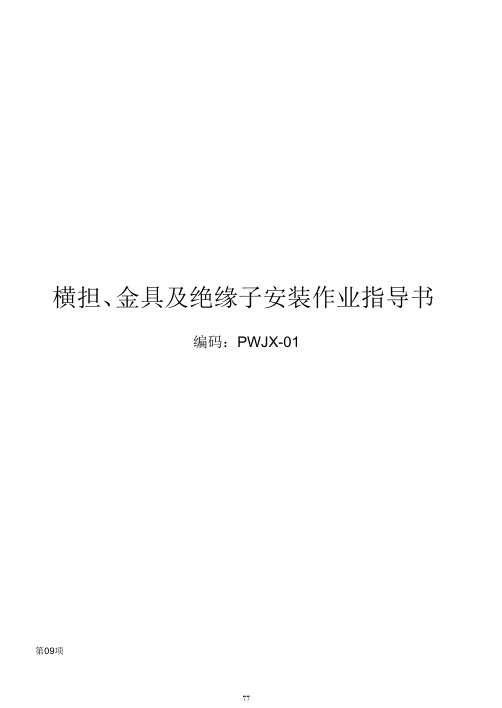

横担、金具及绝缘子安装作业指导书编码：PWJX-01第09项PWJX-01 横担、金具及绝缘子安装作业指导书目次1 适用范围 (79)2 编写依据 (79)3 作业流程图 (79)4 安全风险辨析与预控 (79)5 作业准备 (80)6 作业方法 (82)7 质量控制措施及检验标准 (83)8 安全作业票 (84)PWJX-01 横担、金具及绝缘子安装作业指导书1适用范围1.1电压等级35kV 及以下配网工程。

1.2电气类别横担、金具及绝缘子安装制作。

2编写依据3作业流程图图3作业流程图4安全风险辨析与预控4.1横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

工安全基准风险指南》4.2按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。

施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。

5作业准备5.1作业前施工条件表5.1作业前施工条5.2人员、主要工器具及仪器仪表配置PWJX-01 横担、金具及绝缘子安装作业指导书6作业方法PWJX-01 横担、金具及绝缘子安装作业指导书7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

编号： XXX
配电更换金具、绝缘子作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XXXXX 供电局
1、范围
本指导书针对XXX变电所10KVXXXX线更换金具、绝缘子工作编制，仅适用该项目工作。

2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。

3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 备品备件
4．4 车辆、工器具
4．5 材料
4．6 危险点分析
4．7 安全措施
4．8 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
8、附录
注：1、设备主要技术参数，必要时附设备简图，说明现场作业情况
2、设备调试试验记录
停电作业线路系统图（标明工作地段及地线位置）
工作地点
KV 三环线
02020201
K0101乙K0101甲
K0101萨尔图变电所
9、需要说明的其它问题。

横担绝缘子标准件一、横担的使用要求1. 安装位置横担的安装位置应在塔架顶端，其长度应根据塔的宽度而定。

在安装过程中，应注意横担与地面的距离，应符合电力规范的标准。

2. 防腐横担的材料应选用耐腐蚀的材料，可选用铸钢制造。

在正常使用中，应定期对横担进行检查，如发现生锈或损坏等情况，则应及时更换。

3. 绝缘性能横担的绝缘性能应符合电力规范的标准。

在安装横担时，应注意其与电线的距离，应符合规范的标准，以确保横担的绝缘性能不会受到影响。

4. 检修和维护在使用过程中，应定期对横担进行检修和维护，如发现横担有裂纹或其它损伤，应及时更换。

二、绝缘子的使用要求1. 安装位置绝缘子的安装位置应在电力输配电线路上，用于支持电线，防止电线与杆塔等金属部件发生接触。

2. 防腐绝缘子的材料应选用耐腐蚀的材料，如瓷制绝缘子或复合材料绝缘子。

在正常使用中，应定期对绝缘子进行检查，如发现绝缘子有裂纹或其它损伤，应及时更换。

3. 绝缘性能绝缘子的绝缘性能应符合电力规范的标准，以确保电力输配电线路的安全运行。

在安装绝缘子时，应注意其与地面的距离、电线的张力、电线的距离等因素，以确保其绝缘性能不会受到影响。

4. 检修和维护在使用过程中，应定期对绝缘子进行检修和维护，如发现绝缘子有裂纹或其它损伤，应及时更换。

此外，还应注意定期清洗绝缘子，以确保其表面不会积聚尘土或其它物质，从而影响其绝缘性能。

三、总结在电力输配电线路建设中，横担和绝缘子是非常重要的组成部分，其使用要求也非常严格。

在安装、使用和维护过程中，应严格按照电力规范的标准操作，以确保电力输配电线路的安全运行。

仅当所有要求都得到满足，才能保证电力输配电线路的顺畅运行和人们生活的安全。

9、横担、金具及绝缘子安装1 适用范围1.1 电压等级35kV及以下配网工程。

1.2 电气类别横担、金具及绝缘子安装制作。

2 编写依据表2 编写依据3 作业流程图4 安全风险辨析与预控4.1 横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。

7.1.5施工质量检验一般按以下方式进行。

质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。
