综测仪校准操作说明
- 格式:doc
- 大小:29.50 KB
- 文档页数:2
JMZX-200X综合测试仪操作说明一、仪器键盘介绍键外均为复用键。
具体介绍如下:(1)、“0N/0FF”:开关键(2)、“背光”:液晶显示器背光源开关键,阴暗处或夜晚测量可按此键打开仪器背景灯,两次按动或关机时背景灯关闭。
注意:背景灯点亮时,仪器功耗较大。
(3)、“F1”~“F4”:复用功能键,其功能说明见键盘左边显示器提示。
(4)、“◣”、“◢”、“◣◣”、“◢◢”:光标左右移动及快速左右移动键(5)、(6)、”:回车确认键(7)、:消除键(8)、数宁铫“0”~“9”、小数点键“.”、双0键均为上述功能键之复用键,仅在需要数字量输入时有效,其中双0键在输入数据时为符号“+”,“—”转换键。
二、操作步骤1、传感器接线连接(1)、振弦式应变传感器或压力盒连接上述传感器导线为四芯屏蔽线,如传感器配有九芯插头(连接方式为1:红、2:黄或黑、3:兰或白、4:绿),则直接插入仪器面板之INP插口即可,如传感器未接插头,可配本公司之转换插头再按红—红、黄一黄或黑、兰一兰或白、绿一绿接线即可。
(2)、三弦穿心或压力传感器连接上述传感器导线为六芯屏蔽线,如传感器配有九芯插头(连接方式为l:红、2:黄、3:兰、4:绿、5:橙、6:紫),则直接插入仪器面板之INP插口即可,如传感器未接插头,可配本公司之转换插头再按红一红、黄一黄、兰一兰、绿一绿、橙一橙、紫一紫接线即可。
(3)、六弦穿心或压力传感器连接上述传感器导线为九芯屏蔽线,该传感器均配为九芯插头,直接插入仪器面板之INP插口即可。
(4)、温度传感器温度传感器导线为三芯屏蔽线,配专用转换插头后接线,其中红色接传感器红线,兰色接传感器兰线,绿色接传感器黄线。
2、开机:按“0N/OFF”键3、仪器显示时钟及功能提示测量、查阅、通讯、校时,如果连接了温度传感器或温度型应变计(如:JMZX一215AT),仪器还应显示温度值。
4、按F1键,仪器开始测量(1)、单弦传感器测量a、显示传感器编号XXXXXX,测试时间XX:XX(时分),温度XX.X℃,应变绝对值和差值XXXX με(或压力X.XXXMPa)功能提示保存、调零、参数、系数。
目录1目的 (2)2适用范围 (2)3执行人员 (2)4自校准记录 (2)5综测仪校准内容 (2)5.1 综测仪E5515C的校准 (2)5.1.1 注意事项 (2)5.1.2 校准项及正常情况下自校准周期 (2)5.1.3 校准步骤 (3)5.2 综测仪CMU200自校准 (4)5.2.1 注意事项: (4)5.2.2 自校准周期 (4)5.2.3 自检方法及步骤: (4)5.3 综测仪MT8820 自校准 (5)5.3.1 注意事项 (5)5.3.2 自校准周期 (5)5.3.3 自校准步骤 (5)1目的确保ZTE 终端产品的生产稳定、有序进行,规范生产线操作,维护测试站的正常测试进程,为设备的管理,维护,操作提供依据,为生产线测试站的可靠性提供保障2适用范围本说明适用于手机产品体系主要移动电话机生产线测试站综合测试仪(E5515C/CMU200/MT88203执行人员由手机产品体系制造一、二部及康讯部件生产部手机测试车间技术员按照此说明操作或在技术员指导下的生产部测试站作业员执行此操作。
4自校准记录综测仪校准成功后,做好记录,注明操作人、时间,以备维护和下次自校准。
5综测仪校准内容5.1 综测仪E5515C的校准5.1.1注意事项1)校准前必须取下测试仪所有射频接口上RF线缆和转接头等;2)校准前要至少开机运行30 分钟以上;3)确认仪器是否需要校准,一般根据各自周期按时校准,如特殊情况,如有环境改变,增加新模块,维修过等情况,在使用前需要校准;4)温度变化超过10 度时需进行自校准。
5.1.2校准项及正常情况下自校准周期5.1.3校准步骤5.1.3.1 IQ 校准步骤:在WCDMA/ Cdma2000/IS-95/AMPS/1xEV-DO模块下,按SYSTEMCONFIG – More (1 of 2)-- Service (F7),先后选择“Cal. First IQModulator”和“Cal. Second IQ Modulator”校准。
安规综合测试仪校准方法及注意事项一、安规综合测试仪校准方法1.选择校准标准:校准标准是用来与安规综合测试仪进行比较的基准设备。
一般情况下,校准标准应该具备更高的准确性和精度。
校准标准的选择应根据实际需要和测试要求进行选择。
2.准备校准标准设备:根据安规综合测试仪的测试范围和要求,准备相应的校准标准设备。
例如,如果需要校准电压测量范围,可以选择一个精度更高的数字万用表作为校准标准设备。
3.检查校准标准设备:在进行校准前,需要对校准标准设备进行检查,确保它的正常工作。
这包括检查电源电压、电流、电阻等参数,以及设备本身的准确性和精度。
4.连接校准标准设备:将校准标准设备与安规综合测试仪进行连接。
需要根据测试要求选择合适的连接方式,例如使用测试线、连接夹等。
确保连接良好,没有松动或接触不良的情况。
5.进行校准:按照安规综合测试仪的校准操作步骤,进行校准。
这包括调整测试参数、设置校准目标值等。
根据校准标准设备的测量结果,逐步进行校准,确保安规综合测试仪的测量结果与标准设备一致。
二、安规综合测试仪校准注意事项1.校准环境条件:校准过程应在恒温、恒湿的环境条件下进行,以避免环境因素对测量结果的影响。
校准环境的温度、湿度等参数应符合相关标准要求。
2.校准周期:安规综合测试仪的校准应按照规定的周期进行,以确保测试结果的准确性和可靠性。
一般情况下,校准周期应根据设备的使用情况、环境条件、用户要求等因素综合考虑。
3.校准人员培训:校准过程需要具备一定的专业知识和技能,因此校准人员应接受专业培训,熟悉校准操作步骤和要求。
校准人员应定期接受培训更新知识,以保证校准操作的正确性。
4.校准记录保存:校准结果应进行记录,并保存一定的时间。
校准记录应包括校准日期、校准人员、校准标准设备信息、校准结果等,以便后续追溯和查询。
5.定期检查和维护:安规综合测试仪在使用过程中,需要定期进行检查和维护,保持仪器的正常工作状态。
这包括检查电源线、传感器、接口等部件的工作情况,以及定期进行校准和调整。
015综合测试仪操作规程一、操作准备1.确保015综合测试仪处于正常工作状态,并接通电源。
2.检查测试仪的配件,确保所有配件齐全,没有损坏。
二、仪器连接1.将被测设备正确连接至测试仪,根据被测设备的接口类型选择相应的连接线缆。
2.将测试仪的通信接口与计算机或其他数据处理设备连接。
三、系统启动1.打开计算机或其他数据处理设备,等待系统启动。
2.启动015综合测试仪的软件,等待软件加载完成。
四、测试设置1.在软件的界面上选择所需的测试项目。
2.对于每个测试项目,根据被测设备的要求进行相应的配置,如测试频率、测试电压、测试时间等。
五、测量操作1.按下开始按钮,开始进行测试。
测试过程中,按照软件的提示进行相应的操作。
2.在测试过程中,确保被测设备正常工作,没有故障。
如有异常情况,立即停止测试并检查设备。
六、数据处理与分析1.测试完成后,测试仪会自动将测试数据保存在计算机或其他数据处理设备上。
2.对于测试数据,可以进行查看、导出、分析等操作,根据需要进行相应的处理。
七、测试报告生成1.根据测试需求,选择合适的报告格式和模板。
2.在软件界面上填写相应的测试信息,并选择要包含的测试数据。
3.生成测试报告,并进行保存、打印或发送等操作。
八、测试结束1.关闭测试仪的软件和计算机或其他数据处理设备。
2.断开被测设备与测试仪的连接。
3.关闭测试仪的电源。
九、日常维护1.定期检查测试仪的各项功能是否正常,如发现异常情况及时进行维修或更换配件。
2.定期清洁测试仪的外壳和连接线,保持设备的整洁。
3.注意防潮、防尘措施,避免湿气、灰尘进入测试仪内部。
十、注意事项1.在操作过程中,需遵守安全操作规范,注意电源和设备的安全。
2.在测试过程中,遵循正确的操作步骤,确保测试数据的准确性和可靠性。
3.在操作015综合测试仪前,应详细阅读使用说明书,熟悉各项功能和操作要点。
4.需定期对测试仪进行校准,确保测试结果的准确性。
以上是015综合测试仪的操作规程,希望能对操作人员正确、安全地使用测试仪提供指导,并确保测试结果的准确性和可靠性。
1 目的 .........................................................................................................................2 2 适用范围 ................................................................................................................. 2 3 执行人员 ................................................................................................................. 2 4 自校准记录 ............................................................................................................. 2 5综测仪校准内容 (2)5.1综测仪E5515C的校准 (2)5.1.1 注意事项 ........................................................................................................... 2 5.1.2 校准项及正常情况下自校准周期 ................................................................... 2 5.1.3 校准步骤 ........................................................................................................... 3 5.2 综测仪CMU200自校准 . (4)5.2.1 注意事项: ....................................................................................................... 4 5.2.2 自校准周期 ....................................................................................................... 4 5.2.3 自检方法及步骤: ........................................................................................... 4 5.3 综测仪MT8820 自校准 (5)5.3.1 注意事项 ........................................................................................................... 5 5.3.2 自校准周期 ....................................................................................................... 5 5.3.3 自校准步骤 (5)确保ZTE 终端产品的生产稳定、有序进行,规范生产线操作,维护测试站的正常测试进程,为设备的管理,维护,操作提供依据,为生产线测试站的可靠性提供保障2 适用范围本说明适用于手机产品体系主要移动电话机生产线测试站综合测试仪(E5515C/CMU200/MT88203 执行人员由手机产品体系制造一、二部及康讯部件生产部手机测试车间技术员按照此说明操作或在技术员指导下的生产部测试站作业员执行此操作。
上海诺行信息技术有限公司内部校验准标准与方法规程1.校验目的:有效的保持其准确度及性能良好。
2.校验范围:综测仪3.校验环境:室温:25℃±5℃ 相对湿度:湿度<75% 无电磁场干扰4.校验基础:从已校验通过的仪器校准的主板5.校验步骤:5.1 外观 检查外观 检查受检仪器的外观是否完好各功能键和旋钮无松动 工作正常5.2 校准注意事项5.2.1 仪器要在正常使用状态下进行校准,开机30分钟后再进行校准;5.2.2必须要确保仪器的射频头上没有任何电缆和其它设备,否则将导致校准不正确,如果周围地电磁环境非常恶劣,最好在射频头上加上50欧姆的负载5.2.3如果校准的过程中有任何一项不良,说明仪器本身存在问题,需要返回供应商修复。
5.3 校准项目IQ calibrationSpectrum Monitor CalibrationDigital Average power calibrationChannel power calibrationBurst Mod Offset 1 calibration5.4 切换之TD-SCDMA模式5.4.1按LOCAL→SYSTEM CONFIG→MORE→F8(Self Test)5.4.2按下SYSTEM CONFIG→MORE →F7依次進行: a).Cal.First IQ Modulatorb).Cal.Second IQ Modulator c).Cal.Burst Mod Offset 16.校验周期:7.相关记录:将校验结果记录在内部校验报告上。
5.7.2 按Instrument Selection選擇Spectrum Monitor→按F4→按F11選擇Yes5.7.以上完成后8960自动关机重启(切记每六个月校验一次5.6 .2按下F9 (Thermal power null Adjust) 5.6 .3按Instrument Selection選擇Spectrum Monitor→按F4→按F11選擇Yes5.6 .4按measurement selection選擇Digital Average power→按F4選擇Yes5.6 .5按measurement selection選擇Channel Power按F4選擇Yes5.7 切换之GSM/GPRS模式5.7.1 按SYSTEM CONFIG→MORE→F85.5.1 按LOCAL→SYSTEM CONFIG→MORE→F8(Self Test)5.5.2按下F9 (Thermal power null Adjust)5.5.3按Instrument Selection選擇Spectrum Monitor→按F4→按F11選擇Yes5.5.4 按measurement selection選擇Channel Power按F4選擇Yes5.6 切换之CDMA模式5.6 .1按LOCAL→SYSTEM CONFIG→MORE→F8(Self Test)5.4.4按Instrument Selection選擇Spectrum Monitor→按F4→按F11選擇Yes5.4.5按measurement selection選擇Channel Power按F4選擇Yes5.4.6 TD模式下切换到GSM/GPRS;按LOCAL→SYSTEM CONFIG→MORE→F8(Self Test),按Instrument Selection選擇Spectrum Monitor→按F4→按F11選擇Yes5.4.7以上TD模式下自校准完后,手动切换到Fast Switch Test APP, A13.075.4.8 按下SYSTEM CONFIG→F3→F1→选择Fast Switch Test APP, A13.07 →按下旋钮确定选择YES;5.5 切换之WCDMA模式5.4.3按下F9 (Thermal power null Adjust)。
光色电综合测试仪校准方法光色电综合测试仪是一种用于测量光色和光电参数的仪器。
为了确保测试结果的准确性和可靠性,需要对光色电综合测试仪进行定期的校准。
以下是光色电综合测试仪的校准方法:1. 定期校准:光色电综合测试仪应该在购买后进行初始校准,然后每隔一段时间(如每半年或每年)进行定期校准。
使用者可以根据仪器的使用情况和要求来确定具体的校准周期。
2. 使用标准光源:在进行校准时,使用标准的光源来产生具有已知光色和光电参数的光线。
常用的标准光源有白光标准灯、日光模拟器、LED颜色标准灯等。
确保标准光源的照明光度和颜色测量参数符合国际标准或行业标准。
3. 校准步骤:校准的具体步骤可以根据不同的光色电综合测试仪的型号和品牌而有所不同。
一般来说,校准的步骤包括以下几个方面:- 连接仪器:将光色电综合测试仪连接到电脑或其他设备上,启动校准软件或工具。
- 光源校准:选择合适的光源进行校准,将光源置于测试仪的检测范围内,并按照仪器的操作说明进行操作。
- 参数校准:在经过光源校准后,校准仪器的光电参数,如光照度、色温、色纯度等。
根据校准软件的提示,参照标准数值进行调整。
- 验证校准:完成校准后,通过再次检测标准样品来验证校准的效果。
确保测试结果与标准数值一致或接近。
4. 校准记录:校准后,及时记录仪器的校准日期、校准参数和结果等信息,以便后续参考和追溯。
需要注意的是,校准过程中应保持仪器的测量窗口清洁,并在校准前对仪器的外观和关键部件进行检查,以确保仪器在正常工作状态下进行校准。
另外,如果校准后仪器的测量结果与标准值相差较大,可能需要进行故障排除和维修。
安全综合测试仪操作规程一、引言安全综合测试仪是一种常用的测试仪器,用于对各种安全设备的功能和性能进行测试。
本文将详细介绍安全综合测试仪的操作规程,以确保测试的准确性和安全性。
二、准备工作1. 确认测试仪器的状态:检查测试仪器的电源是否正常,仪表面板是否显示正常,各个部件是否完好。
2. 准备测试样品:根据需要测试的安全设备,准备相应的样品,并确保样品的完好无损。
三、操作步骤1. 连接测试样品:将需要测试的安全设备与测试仪器进行连接。
根据设备的接口类型选择正确的连接线,并按照连接线的接口进行连接。
确保连接牢固,没有松动。
2. 设置测试参数:根据测试要求,设置测试仪器的参数。
包括测试的电压、电流、频率等。
确保设置的参数与实际需要测试的设备相匹配。
3. 进行测试:按下测试仪器的启动按钮,开始进行测试。
根据测试仪器的指示,观察测试结果,并记录下来。
注意观察是否有异常情况发生,如设备短路、过载等。
4. 分析数据:根据测试结果,进行数据分析。
对于合格的设备,记录测试结果并进行下一项测试。
对于不合格的设备,及时停止测试,并进行进一步的分析和处理。
5. 清理测试现场:在完成一项测试后,清理测试现场。
将测试样品归位,并清理测试仪器和连接线。
确保测试现场清洁整齐。
四、注意事项1. 安全操作:在进行测试时,需要注意安全操作。
遵循相关的安全规定,并戴上必要的个人防护装备,如安全眼镜、手套等。
2. 设备保养:定期对测试仪器进行保养和维护,保持其良好的工作状态。
定期检查连接线的情况,如有损坏及时更换。
3. 测试环境:测试时需要保持安静的测试环境,避免外界干扰。
确保测试设备周围没有其他电器设备,以免影响测试结果。
4. 学习和培训:操作人员需要接受相关的培训和指导,掌握正确的操作方法和技巧。
定期参加相关的培训课程,提升自身的技术水平。
五、总结本文详细介绍了安全综合测试仪的操作规程,包括准备工作、操作步骤、注意事项等。
在使用测试仪器时,操作人员务必严格按照规程进行操作,以保证测试的准确性和安全性。
综合测试仪设备操作说明书仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本一、面板介绍:1. POWER :电源开关2. LCD 显示屏:显示测试画面B HOST 接口:用于拷贝资料4. 蜂鸣器口:用于发出OK 与NG 声响5.功能键:不同显示画面对应不同功能6. 调用测试文件功能键:用于调取测试资料7.MEAS 键:按此键可直接进入测试界面8.SUTEP 键:按此键可直接进入测量设置界面9.SYSTEM 键:系统设置界面 10.数值键:用于向仪器输入数据11.ESC 键:退出功能12.BACKSPACE 键:用于删除输入数值最后一个键 13.CAL 键:可选择对扫描测试开路、短路校准 14.KEYLOCK 键:开、解锁键 15.DC BIAS 键:用于允许和禁止直流偏置输出16.RESET 键:复位键,当变压器扫描测试进行时,按下此键即停止扫描17.TRIGGER 键:触发按键,当仪器触发方式设定为MAN (手动)模式时,按此键可触发仪器测试 18.连接扫描盒前端口:用于仪器连接扫描盒进持扫描测量19.ENTEN 键:用于终止输入数据输入20.光标键:进行光标移动选择所需项目21.机壳接地端:该接线端于仪器机壳相连。
用于保护或屏蔽接地连接22.功能键:复合功能键。
当变压器扫描显示页面,插上U 盘按此键,可选择拷全屏或保存测试数至U 盘;当变压器设置页面,可快速的切换变压器测试页面核准审核制作日期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本二、操作说明:1.仪器、扫描盒、治具的连接如下图:23.连接扫描盒前端口:用于扫描盒连接仪器24.扫描盒:由仪器控制其扫描测量 25.脚踏板开关: 26.综合测试治具27.SCANNER :控制端口,用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接28.专用电缆线:用于仪器与扫描盒的连接 29.电源线:用于接通220V/50HZ 的电压 30.SCANNER 接口:通过SCANNER 接口控制变压器扫描盒2.仪器的开机:接通220V/50HZ 电源后,按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。
线材综合测试仪操作指引一、相关机键位置说明(正面):1、 LCD 液晶显示器2、S1~S6操作辅助键3、PASS&HIPOT LED4、量测快速键群组5、量测键6、控制按键群组7、系统重置 8、系统按键群组9、64Pin 转牛角接头 10、找点探棒插座11、高压校正输出接头 12、电源切换开关二、按键说明:2.1、S1~S6 辅助键,配合不同的按键有不同的功能 2.2、O/S 键 短断路表显示2.3、CODN 键 导通阻抗设定 2.4、R 键 电阻设定2.5、C 键 电容设定 2.6、HIPOT 键 高压设定 2.7、FILE 键 档案管理 2.8、SA VE 键 档案储存2.9、LEARN 键 读数 2.10、STAT 键 测试统计2.11、MODE 键 测试模式设定 2.13、TEST 健 测试2.14、 键 光标上下左右移动 2.15、ENTER 键 确定2.16、EXIT 键 退出 2.17、SHIFT 键 上档键2.18、0~9及A~Z 和·-/键 输入数字或字母和点等 2.19、BS 键 删除2.20、RESET 键 系统重新启动 2.21、FUNC 键 功能设定2.22、SETUP 键 系统设定 2.23、PRINT 键 找点以上按键说明仅对我公司产品测试时所用。
三、功能与测试范围:3.1功能:短路、断路、错位及绝缘。
3.2测试范围:(1)导通阻抗:0.01Ω~50Ω; (2)绝缘阻抗:5M Ω~500M Ω(3)高压测试电压:200~700V DC四、设定:4.1导通阻抗设定:按下COND 键后,LCD 荧幕会显示出原来的设定值,如欲更改时,则按“←”或“→”键即可选择0.1Ω~50kΩ的导通阻抗值。
4.2绝缘阻抗设定:按下Hipot 键后,LCD 荧幕会显示出原来的设定值,第三项为绝缘值,如欲更改直接输入5MΩ~500MΩ或OFF(不作测试)的绝缘阻抗值。
4.3电压设定:按下Hipot键后,LCD荧幕会显示出原来的设定值,如欲更改直接输入200~700V DC的测试电压值,第二项为时间值设定,如欲更改直接输入时间值即可。

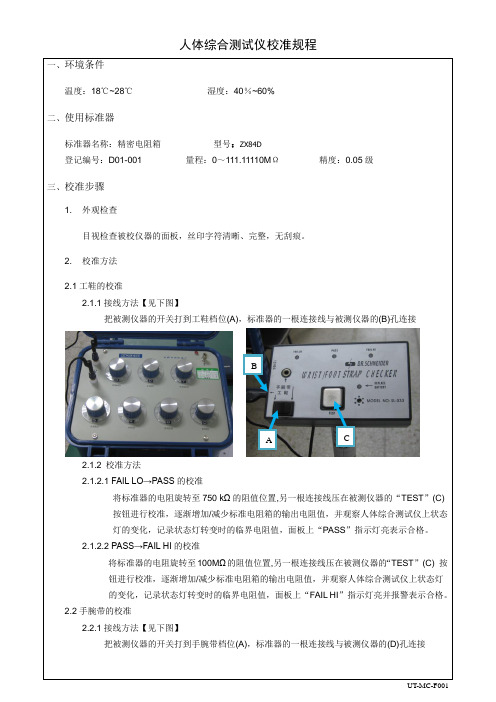

人体综合测试仪校准规程
2.1.2 校准方法
2.1.2.1 FAIL LO→PASS 的校准
将标准器的电阻旋转至750 kΩ的阻值位置,另一根连接线压在被测仪器的“TEST 按钮进行校准,逐渐增加/减少标准电阻箱的输出电阻值,并观察人体综合测试仪上状态灯的变化,记录状态灯转变时的临界电阻值,面板上“PASS ”指示灯亮表示合格。
2.1.2.2 PASS→FAIL HI 的校准
将标准器的电阻旋转至100M Ω的阻值位置,另一根连接线压在被测仪器的“TEST ”B
C
A
的阻值位置,另一根连接线压在被测仪器的“TEST 减少标准电阻箱的输出电阻值,并观察人体综合测试仪上状态灯的变化,记录状态灯转变时的临界电阻值,面板上“PASS ”指示灯亮表示合格。
的阻值位置,另一根连接线压在被测仪器的“TEST
D
C
A。
安规综合测试仪校准方法及注意事项一、概述安规综合测试仪(以下简称安规测试仪)是用来测试产品安全性能的主要仪器,一般有:耐压测试,漏电流测试,接地电阻测试,绝缘电阻测试,等等。
为了保证安规仪测试的准确性,相应地要对高压输出、漏电流测量、接地电阻测量和绝缘电阻测量等进行校准。
二、高压输出准确度的校准1. 校准方法安规综合测试仪输出的高压有交流电压和直流电压之分,电压高达5000V 以上。
交流电压一般为工频50Hz或60Hz,校准包括交流电压输出准确度和电压波形失真。
直流电压校准包括直流电压输出准确度和电压纹波大小。
校准原理图如图1 所示:安规综合测试仪输出的高压通过1000:1 标准高压分压器接入数字多用表的电压输入端或失真仪输入端。
如果是交流电压,利用数字多用表的交流电压测试功能,测得的值再乘1000 与安规仪指示值进行比较;利用失真仪测量电压波形失真,失真大小不能超过规定值。
如果是直流电压,利用数字多用表的直流电压测试功能,测得的值再乘1000 与安规仪指示值进行比较;再利用数字多用表的交流电压测试功能,测得的值再乘1000 即为纹波,纹波大小不能超过规定值。
2. 注意事项1000:1 标准高压分压器一般为高压电阻R1 与电阻R2 串联,再配合10MΩ输入阻抗的数字多用表,构成1000:1的电压分压器(如:999MΩ与1.11MΩ串联,再配合10MΩ输入阻抗的数字多用表,1.11MΩ与10MΩ的并联电阻约为1MΩ,正好构成1000:1的电压分压器)。
如果数字多用表的输入阻抗大于或小于10MΩ,就会影响标准高压分压器的分压比,测量也就失去了准确性。
为了安全起见,电压应从低往高校准。
测量交流电压波形失真和直流电压纹波大小时,应在输出电压接近满度位置测量。
三、漏电流测量准确度的校准1. 校准方法安规仪漏电流测试也有交流和直流之分,与输出的电压一致。
当加交流高压时,就测交流漏电流,是直流高压就测直流漏电流。
YH—101型综合测试仪操作规程1.确定仪器可靠接地,将电源插头插入带有接地线的插座中,接通气源。
2.将待测产品类型对应之测试模具装入测试座内。
3.打开电源开关(POWER)键,检查仪器是否通电。
4.根据待测产品型号,选择正确之参数,2芯或3芯,3芯或4芯,有无极性。
5.按下高压启动开关,然后慢慢调节“高压调节”旋钮使内、外高压表的表针指到所需要的电压位置上。
6.根据产品电线长度调节合适的漏电流。
7.将产品插入测试座内,调节“长度调节按钮”使%表内红灯亮为止。
8.将“顶出/打印”开关置于快速顶出(MARKING)位置,将温度旋钮调到所需要位置(需要时设定)。
9.用标准不良品样品作功能测试,检测仪器是否正常,如不正常,必须立即停止作业,报告当班组长联络维修,并且隔离前一个点检周期内测试过的产品,等待重新测试;如仪器正常,可正式进行检测。
10.将待检品插入测试座内,根据产品极性对准测试座,按综合测试典型工艺要求依次进行点击,如测试合格,产品被自动顶出;如测试不合格,仪器将自动锁模,产品无法取出,必须按下复位键,才能将产品取出,电测员必须立即标记清楚,放入不合格品箱中(不良品必须经多次测试检验)。
11.注意事项:a.综合测试仪应放置在绝缘工作台上,操作时注意安全。
b.测试中不得切换功能选择开关、高压预调开关等各类功能开关。
c.任何的测试不合格产品都将导致迅速合模,应切实避免夹伤手指。
d.箱体外壳一定要通过有接地极的电源插座良好接地,否则会有电击危险,而且影响测试精度。
e.产品测试中不要接触线材的导体部位,以防止被高压击伤。
f.下班后,关闭电源开关,切断电源,并做好仪器及周围的清洁卫生工作。
12.漏电流按电线长度设定,如下表:编制:审核:批准:YH—102型综合测试仪操作规程1.确定仪器可靠接地,将电源插头插入带有接地线的插座中,接通气源2.打开电源开关(POWER)键,检查机器是否通电。
3.根据所需测试产品之电线规格、插头形式设定合适之参数。
综合测试仪操作规程
1、打开电源,检查各个指示灯均亮,每个显示屏均有显示;
2、按下启动按钮,启动前调压器回零;并且检查显示屏数据是否回零;
3、将一次线穿过被测产品,并按照标准互感器图示,将线接上标准互感器接口;
4、将产品引出线同时接到样件上,并检查接口情况;
5、接好线后,调整调压器的电压值达到图示要求;
6、读取数据,此时报警指示应不会报警;如果报警,则检查3、4步骤的接线情况;
7、测完产品,关闭电源,撤下接线头;准备下个产品的测试。
8、运行检查
8.1频次:每次使用该设备前;
8.2检查方法:打开测试仪的电源,将两测试端短接,则电阻无穷小,两测试端口断开,电阻无穷大,如果测试结果一致,说明该仪器正常,如果测试结果不一致,说明该仪器功能已失效。
8.3失效处理:检查员发现设备失效,应停止该设备的使用,及时报告工程质量部送校或修理。
并追溯上批产品,重新进行检测。
综合测试仪使用说明一、主要用途及特点HD6618综合测试仪是由选频放大器、微波频率计、功率计、扫频图示仪组成的综合测试教学系统。
本仪器为通用型仪器可广泛用于5-2700MHz范围内各种无线电网络、接收和发射设备的扫频动态测试。
如有源、无源四端网络,滤波器,放大器等传输特性和反射特性的测量。
本仪器具有优良的特点,可满足室内外的不同工作环境:频带宽,可进行全频二次扫频,满足宽带测试要求;也可进行窄带扫频和给出稳点的点频作为信号源之用。
是高等院校的基础测试配套产品。
1、产品使用前的校准按图5连接后打开电源,适当调节辉度,调节仪器背面的X轴增益和X轴位移,使扫描基线出现,长度大于18格。
按下Y轴衰减×10的按键,调节Y轴增益和位移,使图形显示在屏幕中央,置仪器后面板的断续开关为断续状态,输出衰减器置于0dB,扫频宽度调至最大。
按入100MHz标记按键,调节频标幅度适中,此时屏幕上显示出如图5所示的图形。
微调显示器Y轴增益,使方块图形的高度约为10-12格。
当工作频段开关置于5-1000MHz 时,图形上先显示出零拍标记,随后第一个大标记为100MHz;当工作频段开关置于2000M-2700M,图形显示的第一个大标记为2000MHz,按下10MHz标记按键,可以计数出2010MHz、2020MHz……,当窄带使用时,可将扫频宽度减少,按下1MHz标记按键,可以用1MHz为间隔计数频率。
无论在第一频段还是在第二频段,其扫频平坦度在全扫时均应在±0.3dB之内。
2、功率和频率的计量2.1功率的计量本系统自带功率测量功能,先按图6连接好功率测量,置本仪器的连续/断续开关为连续状态,输出衰减置于0dB,扫频宽度调至最小(接近单频),调节功能按键,使P和mW 指示灯点亮,调节你想输出信号的频率,测试其功率。
注意此功率计的测量范围,如果送入信号功率值大于其测量范围的最大值,数码管显示“P P P P P”,如果送入信号功率值小于其测量范围值的最小值,数码显示“―――――”。
安全性能综合测试仪使用手册1. 确保电源和连接- 请确保测试仪的电源线能够正常连接到电源插座,并且电压稳定。
- 确保测试仪的所有连接线和接口都正确插入,不要插反。
2. 开机和关机- 打开测试仪的电源开关,并确认显示屏上出现正常的显示。
- 在使用完毕后,请先关闭测试仪的测试程序,然后再关闭电源开关。
3. 操作步骤- 根据测试要求,选择对应的测试功能,并设置相关参数。
- 确保被测试物品已经准备就绪,并按照正确的测试步骤进行操作。
- 在测试过程中,遵循正确的安全操作流程,并严禁超负荷操作。
4. 故障排除- 如果测试仪出现任何异常情况,请立即停止使用,并查看故障排除部分的说明。
如果无法解决,请联系生产厂家或经销商进行维修。
5. 使用注意事项- 请勿将测试仪放置在潮湿、易燃或腐蚀性环境中。
- 请勿将测试仪暴露在阳光直射或高温环境中。
- 在使用过程中,严禁将任何金属物品或液体物质进入测试仪内部。
谢谢您阅读本手册,希望它能帮助您正确、安全地使用安全性能综合测试仪。
如有任何疑问或建议,请随时联系我们。
祝您工作顺利!当使用安全性能综合测试仪进行测试时,为了确保测试的准确性和稳定性,需要注意以下几点:6. 安全防护- 在测试仪运行时,应确保测试区域内没有其他人员进入,以免发生意外。
- 在测试过程中,切勿触摸测试仪上的高压或高温部件,避免触电或烫伤。
- 如果测试中需要使用安全防护设备,如手套、防护眼镜等,务必全程佩戴。
7. 温度和湿度- 在使用测试仪前,应确保测试环境的温度和湿度符合规定的工作条件,以免影响测试结果的准确性。
- 在使用过程中,避免将测试仪放置在潮湿或温度过高的环境中,以免影响仪器的稳定性。
8. 定期检查和维护- 对于长时间未使用的测试仪,应进行相应的检查和维护,确保仪器处于良好的工作状态。
- 定期对测试仪进行清洁、校准和维护,以确保测试结果的准确性和稳定性。
9. 安全存放- 在使用完毕后,将测试仪存放在干燥、通风的地方,远离潮湿、高温和直射阳光。
综测仪E8285A的校准(每天两次,每班一次)
校准前取下测试仪上RF线缆
1. PCB_CAL : 当前状态下选取测试面板上tester-----pcb_cal-------K1,
此时仪器自动运行,约10分钟完成,若提示:pcb_cal successful-----重启仪器;若提示:pcb_cal failed---,则再次进行此项校正直到successful ,多次不成功的话,重启仪器后重复执行。
2.POWER MEASUREMENT(zero): 仪器重启后,旋转按钮调整亮点至POWER
MEASUREMENT(zero),执行此项校正,3秒钟即完成。
3.POWER MEASUREMENT(calibrate): 执行完第2项校正后装上线缆,启动软
件,放置一待测手机进行自动测试,测试完成后,取下线缆,旋转面板上钮调整亮点至POWER MEASUREMENT(calibrate)执行,此时仪器提示:yes or no?,选择面板上yes/on 按钮执行,约1分钟后完成。
本次校准成功,重新装好RF线缆执行测试程序。
综测仪E5515C的校准(每两周一次)
校准前取下测试仪上RF线缆
1.IQ Cal: 当前状态下选取测试面板右侧按键system config----1of
2------service-------cal first IQ modulation 仪表自动执行约10分钟,完成后提示PASS执行下一步;否则重复此操作。
2.Channel power Cal : 选取测试面板下侧按键measurement selection ,再选择左
排按键Cal Channel power,约1分钟完成。
完成后提示PASS执行下一步;否则重复此操作。
3.Digital power Cal : 选取测试面板下侧按键measurement selection, 再选择左
排按键Cal Digital power, 仪表自动执行约10分钟,完成后重启仪表。
本次校准成功,重新装好RF线缆执行测试程序。
综测仪CMU200的校准(每两周一次)
校准前取下测试仪上RF线缆
1.Self test : 当前状态下选取测试面板右侧按键menu select --------Base
fuctions(base)----select-----依次选取如下项目continuous selftest/ system selftest /internal RF loop test / FE selftest /RFE selftest / Dig selftest /RX TX selftest / IQIF selftest --------(off) Test
选取测试面板右侧按键on/off 依次执行selftest。
提示“PASSED”转下一步。
2.Calibration : 当前状态下选取测试面板右侧按键menu select-----Base
fuctions(base)----select-----依次选取如下项目Audio Board Calibration / FM modulation Calibration /Correction Filter Calibration /Li Copro TX Calibration --------(off) Test
选取测试面板右侧按键on/off 依次执行calibration。
提示“PASSED”后完成。
本次校准成功,重新装好RF线缆执行测试程序。
备注:综测仪校准成功后,按要求填写好《夹具、线缆、设备点检表》,注明操作人、时间,以备设备的维护和点检。
