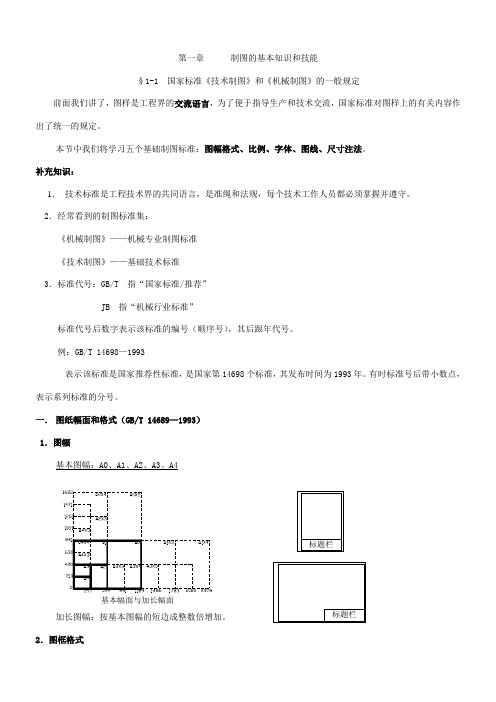

标题栏标题栏第一章 制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。

本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。

补充知识：1． 技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。

2．经常看到的制图标准集：《机械制图》——机械专业制图标准 《技术制图》——基础技术标准 3．标准代号：GB/T 指“国家标准/推荐” JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。

例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。

有时标准号后带小数点，表示系列标准的分号。

一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅基本图幅：A0、A1、A2、A3、A4加长图幅：按基本图幅的短边成整数倍增加。

2．图框格式基本幅面与加长幅面从是否装订来看可分为以下两种格式： 留装订边：装订边宽为a ，其余留边宽度为c 。

不留装订边：各边均为e 。

注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。

（P8）幅面代号A0A1 A2 A3A4a 25c 10 5e20103．标题栏的方位及格式 1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4 标题栏的位置：图纸的右下角。

为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。

——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。

2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。

制图的基础必学知识点
以下是制图的基础必学知识点：
1. 坐标轴和坐标系：坐标轴是由水平和垂直的线段组成的，用于表示
二维平面上的点。

坐标系是由坐标轴组成的框架，通常有直角坐标系
和极坐标系两种。

2. 比例尺：比例尺是图中长度与实际长度之间的比例关系。

它可以是
直接的比例尺（如1:100）或间接的比例尺（如1cm代表100m）。

3. 图例：图例是用来解释图中符号和颜色的说明。

它通常包括图中各
种符号、线条和颜色的意义。

4. 网格线：网格线是用于协助读取和绘制图形的线。

它可以是水平和
垂直的直线，也可以是由小方框组成的网格。

5. 尺度：尺度是指图中各种要素（线条、点、面）的大小和比例关系。

在绘制图形时，尺度需要根据图的要求来选择，例如，地图上的道路
和河流应该比房屋和树木更加精细。

6. 符号：符号是用来表示图中各种要素的标志。

它可以是点、线、面
等各种形状和颜色的组合。

7. 标注：标注是用来解释图中各种要素的文字说明。

它可以是名称、
数字、符号等形式。

8. 比较和相关性：制图还可以通过比较和相关性来展示数据。

比较可
以通过柱状图、饼图等方式来呈现，相关性可以通过散点图、线图等
方式来展示。

以上是制图的基础必学知识点，掌握这些知识可以帮助你理解和绘制各种类型的图形。

工程制图名词解释工程制图是工程设计中必不可少的一项技术性工作，它包括了平面图、剖面图、立面图以及其他附属性的绘制工作。

下面是一些常见的工程制图名词的解释：1. 平面图：是指将物体在一个平面上的形状、尺寸、位置等综合表示出来的图纸。

平面图通常用于表示建筑物的平面布局、道路的设计、机械设备的布置等。

2. 剖面图：是指按一定的剖面面向将物体剖开，然后沿着被剖开的面向绘制出来的图纸。

剖面图常用于表示建筑物的剖面形态、地质剖面、管线的剖面等。

3. 立面图：是指建筑物或物体在垂直于水平面的方向上的外观表现，包括了建筑物的外立面、设备的外观等。

立面图常用于表示建筑物的外貌、装饰图案、门窗布置等。

4. 图例：是指图纸上所用符号、标注及说明的统称，用于表达图纸上各种符号和标注的具体含义。

图例通常用于解释图纸上使用到的各种符号、线型、颜色等。

5. 比例尺：是指图纸上绘制的物体与实际物体之间的线性缩放比例，用于表示图纸上的尺寸与实际尺寸之间的关系。

比例尺通常用于解释图纸上尺寸的缩放比例，方便读者准确理解图纸的尺寸。

6. 尺寸标注：是指在图纸上标示出物体尺寸的文字或符号，用于表示物体的具体尺寸大小。

尺寸标注通常用于表示建筑物、机械设备等物体的尺寸大小，方便施工人员、工程师等进行测量和施工。

7. 符号：是指用于表示特定意义或代表特定对象的图形、文字、标记等。

符号通常用于图纸上的各种标记、标识、图形等，方便读者理解和解释图纸上的信息。

8. 曲线：是指图纸上绘制的折线、圆弧、曲线等曲线形状。

曲线通常用于图纸上的各种几何图形、轮廓线、切线等，方便读者理解物体的曲线形状和变化。

9. 标高：是指地面或建筑物在垂直方向上的高度标志，用于表示不同高度的位置信息。

标高通常用于建筑物、地形等的高程表达，方便读者理解物体高度的变化。

10. 口径：是指管道或管件的内径大小，用于表示水管、排水管等管道的直径。

口径通常用于表示管道的尺寸大小，方便施工人员选择合适的管道尺寸进行安装。

第一章制图基本知识§1-1 《机械制图》国家标准中的一些规定一、图纸幅面和图框格式（GB/T14689—93）1.基本幅面及图框尺寸2.图框格式1）留有装订边的图框格式二、标题栏方位标题栏位于图纸右下方，看图的方向应与标题栏方向一致。

三、比例四、字体字体应写成长仿宋体，并采用我国国务院正式公布的简化字。

字体的高度称为号数，公称尺寸系列为：，，，5，7，10，14，20mm。

如需更大的字，其字高应按√2的比率递增。

汉字字高不应小于。

数字和字母分为A型和B型，A型字体的笔画宽度为字高的1/14，B型字体的笔画宽度为字高的1/10。

在同一张图上，只允许选用一种形式的字体。

五、图线及其画法1.图线型式图线分为粗细两种，粗线的宽度推荐系列为：，，，，，1，，2mm。

细实线的宽度为b/3。

2.图线的画法同一图样中同类图线的宽度应基本一致。

虚线、点划线、双点划线的线段长度和间隙应大致相等。

两条平行线之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于。

绘制圆的对称中心线时，圆心应为线段的交点。

点划线的首末两端应是长划，而不应是短划，且应超出圆外2~5mm。

在较小的图形上绘制点划线有困难时，可用细实线代替。

虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。

六、尺寸标注1.基本规则机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

图样中的尺寸以mm为单位的不需标注计量单位的代号和名称，采用其它单位时则必须注明计量单位的代号和名称，如50cm、60ο等。

图样中的尺寸为该图样所示机件最后完工的尺寸，否则应另加说明。

机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2.尺寸的组成尺寸线、尺寸数字、尺寸界限§1-2 几何作图一、绘图工具的使用1.图板2.丁字尺3.三角板4.铅笔5.分规、圆规二、几何作图1.等分已知线段例：三等分已知线段AB。

第一章制图的基本知识第一章制图的基本知识本章要求正确了解和掌握国家标准技术制图的有关规定，特别是尺寸注法。

了解和掌握简单的几何作图以及圆弧连接。

掌握平面图形的分析和尺寸注法。

工程图样是现代化工业生产中必不可少的技术资料，每个工程技术人员均应熟悉和掌握有关制图的基本知识和技能。

第一章制图的基本知识§1国家标准有关制图的规定§2几何作图§3平面图形尺寸分析及画法§4平面图形的构型设计§5徒手图附：绘图工具及其使用第一章制图的基本知识§1国家标准有关制图的规定1.1.1图纸幅面（表1-1）1.1图纸幅面和格式（GB/T 14689－1993）幅面代号841 ⨯1189594 ⨯841420 ⨯594297⨯420210 ⨯297B ⨯Leca201010525A0A1A3A4A2留装订边图框格式不留装订边图框格式第一章制图的基本知识A159412611471168219822102252314861783208023786301051A4⨯5A4⨯4A3⨯3A3⨯4891A4⨯3420A2297A3210A484111890A0必要时，可以按规定加长图纸的幅面。

绘制图样时,优先采用表中规定的图纸幅面尺寸（A ）。

图中虚线为加长后的图纸幅面。

幅面的尺寸由基本幅面的短边成整数倍增加后得出。

第一章制图的基本知识1.1.2 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

第一章制图的基本知识留装订边的图框格式（a ）X 型（b ）Y 型(a )(b )cc标题栏cLBcL标题栏Bcca a第一章制图的基本知识标题栏不留装订边的图框格式(a )X 型(b ) Y 型(a )(b )LBeeeeL标题栏Beee e第一章制图的基本知识练习使用的标题栏及明细栏格式1.1.3 标题栏标题栏位于图纸的右下角，其格式与尺寸按国标GB/T 10610.1－1989的规定。

第1章制图的基本知识1.1 制图基本规定1.1.1 标准概述标准是随着人类生产活动和产品交换规模及范围的日益扩大而产生的。

我国现已制定了二万多项国家标准，涉及到工业产品、环境保护、建设工程、工业生产、工程建设、农业、信息、能源、资源及交通运输等方面。

我国已成为标准化工作较为先进的国家之一。

我国现有标准可分为国家、行业、地方、企业标准四个层次。

对需要在全国范围内统一的技术要求，制订国家标准；对没有国家标准而又需要在全国某个行业范围统一的技术要求制订行业标准；由于类似的原因产生了地方标准；对没有国家标准和行业标准的企业产品制订企业标准。

国家标准和行业标准又分为强制性标准和推荐性标准。

强制性国家标准的代号形式为GBXXXX—XXXX，GB分别是国标二字的汉语拼音的第一个字母，其后的XXXX 代表标准的顺序编号，而后面的XXXX代表标准颁布的年号。

推荐性标准的代号形式为GB/T XXXX—XXXX。

顾名思义，强制性标准是必须执行的，而推荐性标准是国家鼓励企业自愿采用的。

但由于标准化工作的需要，这些标准实际都被认真执行着。

标准是随着科学技术的发展和经济建设的需要而发展变化的。

我国的国家标准在实施后，标准主管部门每五年对标准复审一次，以确定是否继续执行、修改或废止。

在工作中应采用经过审订的最新标准。

下面介绍绘制图样时常用的国家标准。

1.1.2 国家标准介绍1．图纸的幅面及格式（1）纸幅面 (GB/T14689-93)绘制技术图样时，应优先选用表1-1所规定的基本幅面。

必要时，允许选用规定的加长幅面,这些幅面的尺寸是由基本幅面的短边成整倍数的增加得出(图1-1)。

表1-1 图纸基本幅面尺寸（2）图框格式在图纸上，图框必须用粗实线画出.。

图框尺寸可从表1-1中查得。

其格式分为不留装订边和留有装订边两种(图1-2)。

同一产品的图样，只能采用一种格式。

（3）标题栏每张图纸都必须画出标题栏, GB/T10609.1-89对标题栏的尺寸、内容及格式作了规定（图1-3），标题栏一般应位于图纸右下角(图1-2)。
