制图基础一、学习目的1．掌握《建筑制图》国家标准中有关图幅、图线、字体、比例及尺寸标注等基本规定。
2．了解、掌握常用绘图工具和仪器的正确使用方法。
3．了解绘图的基本步骤和方法，并逐步学会应用仪器、工具绘制图形的技能。
二、内容概括1，建筑工程制图基本规格为保证房屋建筑图的图面质量，国家制定了统一的建筑制图规范，对图样的画法、线型、图例、字体以及尺寸标注等都作了统一规定。
目前我国使用的图纸，幅面为A0~A4。
其中A0号图纸，幅面面积为lm2，短边与长边之比为1：根号2，A1号图纸为A0号图纸的对开，其余类推。
图纸有横式和竖式两种形式，图纸的右下角设有标题栏。
国家规范对建筑工程图所使用的图线也有明确规定。
图线包括实线、虚线、点划线、折断线、波浪线等等，每种图线又有粗、中、细不同宽度，各种图线有各种用途，绘图时应根据需要选用。
同时．绘图前尚需选择不同的线宽组。
工程图中的汉字．应采用长仿宋体，并遵信有关字体高宽比的规定。
长仿宋体的字高即字号。
书写拉丁字母、阿拉伯数字和罗马数字时，也应符合相应的字体高宽比关系。
绘图所用的比例．应根据图样的用途和复杂程度，按规定选用。
尺寸标注必须符合国家规定：尺寸由尺寸界线、尺寸线、尺寸起止符号及尺寸数字四部分组成：工程图样上标注的尺寸数字，是物体的实际尺寸，与图样比例无关。
2．道路工程制图基本规格这部分内容适用于道桥工程专业，基本内容可参看前述“建筑工程制图基本规格”，两者在细节上略有不同3．绘图仪器、工具及它们的使用常用的绘图仪器包括绘图板、丁字尺、三角板、铅笔、直线笔、比例尺等等，应掌握这些仪器、工具的常规使用方法。
4．绘图步骤和方法应遵循科学的绘图步骤和方法，养成良好的绘图习惯。
画图形底稿之前，应作好各项准备工作。
底稿完成之后，应仔细检查核对，并擦去多余作图线，然后加深图面，最后标注尺寸，填写标题栏，完成图样。
三、学习方法指导本章列举了国家规范中与建筑制图有关的条文规定，可能一时不易记住。

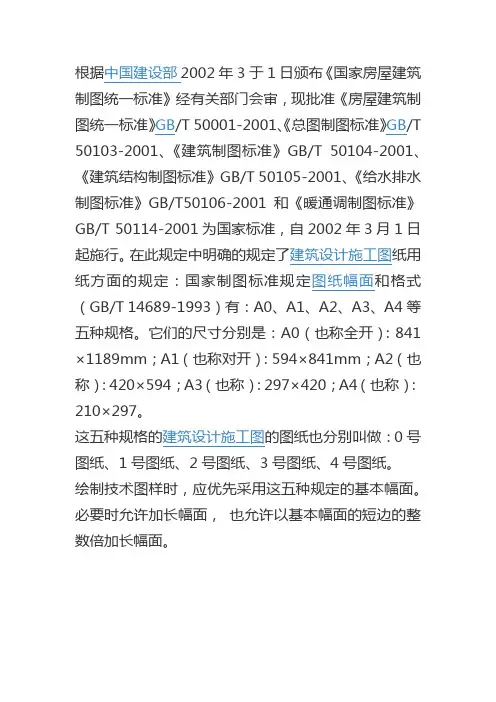

根据中国建设部2002年3于1日颁布《国家房屋建筑制图统一标准》经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T 50105-2001、《给水排水制图标准》GB/T50106-2001和《暖通调制图标准》GB/T 50114-2001为国家标准，自2002年3月1日起施行。
在此规定中明确的规定了建筑设计施工图纸用纸方面的规定：国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

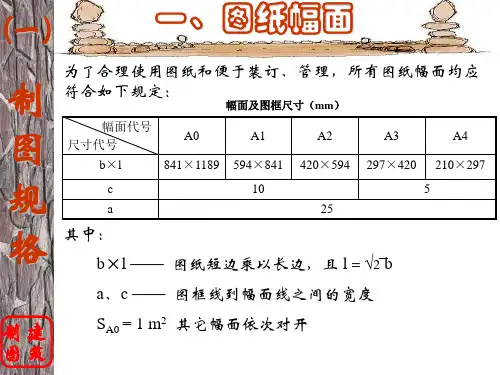

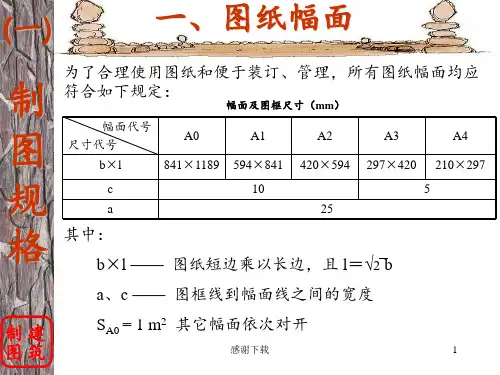

它们的尺寸分别是：A0（也称全开）：841×1189mm；A1（也称对开）：594×841mm；A2（也称）：420×594；A3（也称）：297×420；A4（也称）：210×297。
这五种规格的建筑设计施工图的图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

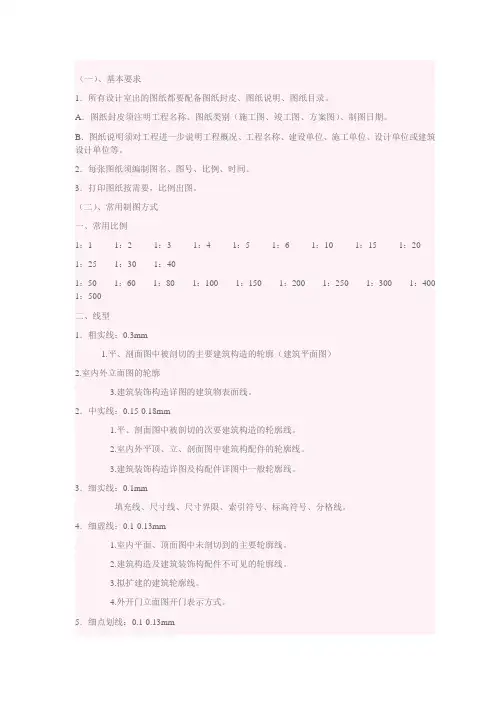

（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)B: 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。
制图的基本知识1、幅面及图框尺寸（mm）A0 A1 A2 A3 A4b x l841x1189 594x841 420x594 297x420 210x2972、常用建筑材料比例名称图例夯实土壤、素土砂、灰土、水泥砂浆砂砾石、碎砖三合土混凝土、素砼钢筋混凝土普通砖3、尺寸标注开间：横墙间距离进深：两纵墙间距离图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不小于10mm。
平行排列的尺寸线的间距，宜为7—10mm。
4、坡度的标注房屋建筑施工图概述：1、房屋建造要经历设计和施工两个过程，其中设计过程一般又分为初步设计、技术设计和施工图设计三个阶段。
简单的工程可以将三段设计合并成扩大初步设计和施工图设计两个阶段2、施工图设计阶段：根据结构和构造方案，绘制出满足施工要求的全套建筑、结构、水、暖、电施工图，最终完成设计工作3、建筑物按使用功能的不同可分为工业建筑和民用建筑两大类4、建筑施工图，包括建筑平面图、建筑立面图、建筑剖面图及建筑详图；结构施工图，包括结构布置图、结构详图；设备施工图，包括给排水施工图、暖通空调施工图、电气施工图等（设备施工图又可以分为平面图和系统图）5、定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线6、尺寸除了总平面图及标高尺寸以米为单位外，其余一律以毫米为单位7、标高分为绝对高程和相对高程两种。
在我国绝对高程是以青岛附近黄海平均海平面为标高零点，其他各地以此为基准。
相对高程一般是以房屋底层室内地坪的绝对高程为基准零点。
零点标高±0.000，负数标高—0.300，正数标高3.500。
尺寸有毛尺寸和光尺寸之分。
毛尺寸是指建筑未经装修、粉刷前的尺寸，而光尺寸是指经装修、粉刷后最终完成的尺寸。
例如建筑物楼地面、阳台地面、台阶表面等处应注写光尺寸，而其余部位注写毛尺寸8、索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。
索引出的详图与被索引的图样在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
