电力设备的防雷保护与接地措施电力设备的防雷保护与接地措施在电力系统的安全可靠运行中起着至关重要的作用。
随着电力系统的发展和电子设备的广泛应用，对电力设备的防雷保护和接地措施提出了更高的要求。
本文将从防雷保护和接地两个方面进行探讨。
一、防雷保护防雷保护是指通过采取一系列措施，降低闪电对电力设备的直接或间接影响，保护设备和人员的安全。
首先，我们需要了解闪电产生的原理和特点，以制定相应的防雷措施。
闪电是电荷在大气中的放电过程，其能量可达数千万焦耳，对设备和人员的威胁不容忽视。
为了有效防止闪电对设备产生危害，我们可以采取以下措施：1.1 给电力设备安装避雷针避雷针是一种能够吸引或放电闪电的装置，通常安装在高处，如建筑物屋顶等。
当闪电接近时，避雷针将通过导流将闪电引入地下，从而保护设备的安全。
1.2 使用避雷器避雷器是一种用来吸收或引导过电压的电力设备，其作用类似于保险丝。
当电力系统出现过电压时，避雷器将吸收多余的能量，从而保护设备的正常运行。
1.3 建立雷电监测系统雷电监测系统可以实时监测大气中的雷电活动，并通过声光警报或远程通知的方式提醒相关人员。
通过对雷电活动的及时监测，可以减少设备受损和人员受伤的风险。
二、接地措施电力设备的接地是指将设备与地面建立良好的导电连接，以实现安全运行和确保人身安全。
接地的作用主要有以下几个方面：2.1 安全保护当电力设备发生漏电或绝缘故障时，接地能够将电流迅速引入地面，避免电流经过人体或其他设备，确保人身安全和设备正常运行。
2.2 电磁兼容电力设备会产生电磁场，这会对周围的电子设备产生影响。
通过良好的接地措施，可以减少电磁干扰，提高设备的抗干扰能力。
2.3 防止静电积聚静电积聚是一种常见的问题，容易引起火灾和爆炸。
通过将设备接地，可以有效地释放静电，减少静电积聚的风险。
为了确保接地效果良好，我们应采取以下措施：2.3.1 建立良好的接地系统接地系统应由足够数量的接地极、导体和接地网组成，以保证接地效果良好。

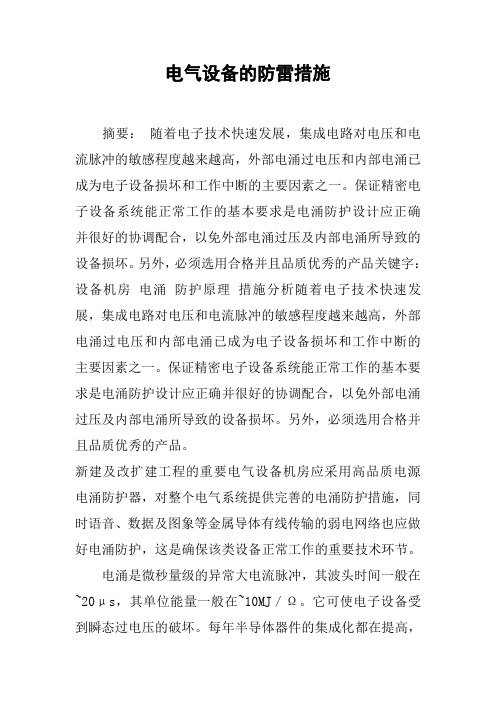

电气设备的防雷措施摘要：随着电子技术快速发展，集成电路对电压和电流脉冲的敏感程度越来越高，外部电涌过电压和内部电涌已成为电子设备损坏和工作中断的主要因素之一。
保证精密电子设备系统能正常工作的基本要求是电涌防护设计应正确并很好的协调配合，以免外部电涌过压及内部电涌所导致的设备损坏。
另外，必须选用合格并且品质优秀的产品关键字：设备机房电涌防护原理措施分析随着电子技术快速发展，集成电路对电压和电流脉冲的敏感程度越来越高，外部电涌过电压和内部电涌已成为电子设备损坏和工作中断的主要因素之一。
保证精密电子设备系统能正常工作的基本要求是电涌防护设计应正确并很好的协调配合，以免外部电涌过压及内部电涌所导致的设备损坏。
另外，必须选用合格并且品质优秀的产品。
新建及改扩建工程的重要电气设备机房应采用高品质电源电涌防护器，对整个电气系统提供完善的电涌防护措施，同时语音、数据及图象等金属导体有线传输的弱电网络也应做好电涌防护，这是确保该类设备正常工作的重要技术环节。
电涌是微秒量级的异常大电流脉冲，其波头时间一般在~20μs，其单位能量一般在~10MJ／Ω。
它可使电子设备受到瞬态过电压的破坏。
每年半导体器件的集成化都在提高，元件的间距在减小，半导体的厚度也在变薄。
这使得电子设备受到瞬态过电压破坏的可能性越来越大。
如果一个电涌导致的瞬态过电压超过一个电器设备的承受能力，那么这个电器元件或设备或者被完全破坏，或者使用寿命大大缩短。
雷电是导致电涌最明显的原因，雷电击中输电线路导致巨大的经济损失。
每一次电力公司切换负载而引起的电涌都缩短各种计算机、通讯设备、仪器仪表和PLC的使用寿命。
另外，大型电机设备、电梯、发电机、空调、制冷设备等也会引发电涌。
UPS也可能被电涌摧毁。
建筑物顶部的接闪器在防直击雷时可将大部分的放电分流入地，避免建筑物的严重损坏。
UPS不间断电源处理电压的严重下降。
二者非常有用，但都不能保护计算机免受电涌的破坏，而且UPS本身集中使用了很多微处理器，也有可能被电涌摧毁。
仪器仪表的防雷设计技术摘要：仪器仪表防雷设计技术是在雷电天气背景下，通过对仪器仪表系统进行防雷设计，保障系统正常运行和避免因雷击造成系统损坏。
本文主要介绍仪器仪表系统的防雷设计基本原则，包括电源供应系统、信号线路、接地系统、屏蔽系统等方面。
此外，还对仪器仪表的防雷保护措施进行了具体分析，包括避雷针、电源保护、屏蔽装置等方面。
本文旨在为仪器仪表的防雷设计提供参考。
关键词：仪器仪表；防雷设计；基本原则；防雷保护措施正文：一、仪器仪表防雷设计基本原则仪器仪表防雷设计是针对雷电天气背景下，仪器仪表系统所表现出来的跳闸、故障、损坏等现象进行防护，保证系统的正常运作。
其防雷设计的基本原则主要包括以下几个方面：1.电源供应系统电源供应系统是仪器仪表系统的一个重要组成部分。
在防雷设计中，需要对电源线路进行保护。
在电源输入端安装保险丝或热敏电阻，保证电路的安全；在输入端接入磁饱和器，提高系统的耐受能力；在输出端加装EMI(电磁干扰)筛滤器，减少电源噪声的干扰等。
2.信号线路在信号线路的防雷设计中，关键在于对信号线路进行抗干扰设计。
通常采用的措施是在信号线前、后、中环节加装避雷器和磁簧开关等，提高系统的抗干扰能力。
3.接地系统接地系统在仪器仪表的防雷设计中占据非常重要的地位。
抗雷电能力强的接地系统可以消除雷击对系统的影响，保证系统的正常运作。
通常采用的接地方式包括水平接地、钢筋混凝土柱接地和板壳接地等。
4.屏蔽系统在仪器仪表的防雷设计中，屏蔽系统也是非常重要的一部分。
通过对仪器仪表的屏蔽可以有效地对电磁干扰进行防护，提高系统的稳定性和可靠性。
在屏蔽系统的设计中，需要结合实际情况决定屏蔽的用材和采用的屏蔽技术。
二、仪器仪表防雷保护措施1.避雷针在仪器仪表的防雷设计中，安装避雷针是一种比较有效的保护措施。
在安装避雷针时需要注意安装的高度和位置，确保有效的防护范围。
同时，需要定期检查和维护避雷针的状态，保证其有效性。
2.电源保护在电源输入端安装保险丝或热敏电阻，可以有效地保护电源输入端，减轻雷击对系统造成的影响。
架空配电线路雷击问题与防雷措施架空配电线路在雷电天气条件下容易遭受雷击，这可能导致线路损坏，电力系统中断，甚至引发火灾等安全隐患。
为了保障电力系统的稳定运行，需要采取一系列防雷措施来减少雷击对架空配电线路的影响。
合理规划线路布局是防止雷击的首要措施。
在设计和建设架空配电线路时，应避免穿越高地、山脉和水域等易受雷击的区域，尽量选择地势平坦、无障碍物的位置，以减少雷击风险。
在线路设计中采用合适的绝缘材料和绝缘距离。
绝缘材料的质量和种类会直接影响线路的耐雷击能力。
应选择能够承受较高雷电压的绝缘材料，以提高线路的耐雷击能力。
合理设置绝缘间距也是防雷的重要措施。
根据不同的电压等级和气候条件，设置合适的绝缘间距可以有效减少雷击对线路的影响。
针对架空配电线路的易受雷击的特点，还需要采取一定的防雷装置。
这些装置通常包括避雷针、避雷网、避雷带等。
避雷针是一种比较常见的防雷装置，通过将避雷针安装在配电杆上，可以吸收和分散雷击电流，从而保护线路免受雷击的损害。
避雷网和避雷带也起到相似的作用，能够将雷击电流引入地下，减少了对线路的影响。
在维护和管理架空配电线路的过程中，定期进行的设备检查和维护也是减少雷击影响的重要措施。
通过检查电杆和线路绝缘等设备的状态，及时发现并修复潜在的隐患，可以减少雷击对线路的损坏。
架空配电线路在雷电天气条件下容易遭受雷击，为了保障线路的安全运行，需要采取一系列的防雷措施。
通过合理规划线路布局、选用合适的绝缘材料和绝缘距离、安装防雷装置以及定期进行设备检查和维护，可以有效减少雷击对架空配电线路带来的损害。
这些防雷措施的采取将大大提高架空配电线路的抗雷击能力，保障电力系统的稳定运行。
设备防雷措施
简介
本文档旨在提供设备防雷措施的基本概述和指导。
防雷措施是
保护设备免受雷击及其可能带来的损坏和故障的重要措施。
背景
雷电是一种自然现象，可能对设备和人员造成严重伤害和损失。
为了保障设备的安全运行以及人员的安全，有必要采取适当的设备
防雷措施。
设备防雷措施
以下是一些常见的设备防雷措施：
1. 接地系统：
- 确保设备正常接地，并保持良好的接地电阻。
- 定期检查和维护接地系统，确保其有效性。
2. 避雷针：
- 在高建筑物或设备上安装避雷针，以吸引和释放雷电。
- 避雷针应定期检查，并确保其正常工作。
3. 防雷器：
- 根据设备的特点，选择并安装适当的防雷器。
- 定期检查防雷器的工作状态，确保其有效性。
4. 防雷地线：
- 在设备周围埋设防雷地线，将雷击过电流导入地下。
- 确保防雷地线的质量和连接良好。
5. 雷达泄流等装置：
- 根据需要采取雷达泄流等装置，确保设备的安全。
6. 定期维护：
- 定期对设备进行维护，及时发现和修复潜在的防雷问题。
请注意，以上只是一些常见的设备防雷措施，具体的防雷措施
应根据实际情况进行评估和选择。
总结
设备防雷措施是确保设备安全运行和人员安全的重要措施。
在
制定和实施设备防雷措施时，请根据设备特点和实际情况进行评估，并遵循相关的安全规范和标准。
以上文档提供了设备防雷措施的基本概述和指导，但并不详尽，因此在实施时需谨慎和审慎操作。

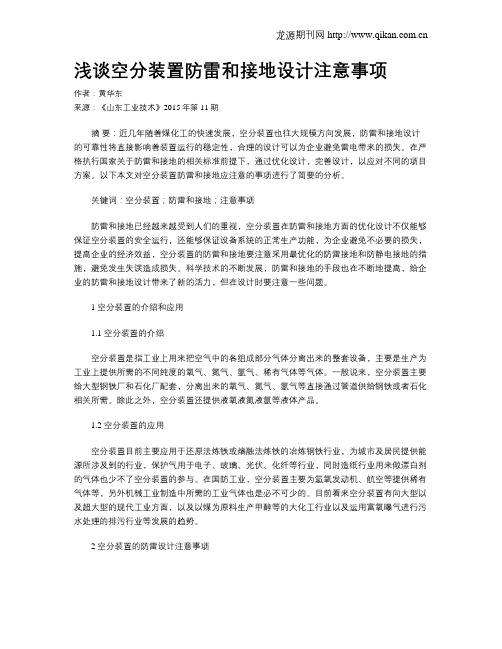

浅谈空分装置防雷和接地设计注意事项作者：黄华东来源：《山东工业技术》2015年第11期摘要：近几年随着煤化工的快速发展，空分装置也往大规模方向发展，防雷和接地设计的可靠性将直接影响着装置运行的稳定性，合理的设计可以为企业避免雷电带来的损失。
在严格执行国家关于防雷和接地的相关标准前提下，通过优化设计，完善设计，以应对不同的项目方案。
以下本文对空分装置防雷和接地应注意的事项进行了简要的分析。
关键词：空分装置；防雷和接地；注意事项防雷和接地已经越来越受到人们的重视，空分装置在防雷和接地方面的优化设计不仅能够保证空分装置的安全运行，还能够保证设备系统的正常生产功能，为企业避免不必要的损失，提高企业的经济效益，空分装置的防雷和接地要注意采用最优化的防雷接地和防静电接地的措施，避免发生失误造成损失。
科学技术的不断发展，防雷和接地的手段也在不断地提高，给企业的防雷和接地设计带来了新的活力，但在设计时要注意一些问题。
1 空分装置的介绍和应用1.1 空分装置的介绍空分装置是指工业上用来把空气中的各组成部分气体分离出来的整套设备，主要是生产为工业上提供所需的不同纯度的氧气、氮气、氩气、稀有气体等气体。
一般说来，空分装置主要给大型钢铁厂和石化厂配套，分离出来的氧气、氮气、氩气等直接通过管道供给钢铁或者石化相关所需。
除此之外，空分装置还提供液氧液氮液氩等液体产品。
1.2 空分装置的应用空分装置目前主要应用于还原法炼铁或熔融法炼铁的冶炼钢铁行业，为城市及居民提供能源所涉及到的行业，保护气用于电子、玻璃、光伏、化纤等行业，同时造纸行业用来做漂白剂的气体也少不了空分装置的参与。
在国防工业，空分装置主要为氢氧发动机、航空等提供稀有气体等，另外机械工业制造中所需的工业气体也是必不可少的。
目前看来空分装置有向大型以及超大型的现代工业方面，以及以煤为原料生产甲醇等的大化工行业以及运用富氧曝气进行污水处理的排污行业等发展的趋势。
2 空分装置的防雷设计注意事项整套空分装置大多数金属设备都布置在室外，很易受雷雨天气的影响，并且任何地方雷雨的自然现象都是不可避免的。
电气防雷防静电安全要求电气防雷和防静电安全是保障电气设备和人员安全的重要要求。
针对不同的工作环境和设备类型，制定相应的安全标准和措施十分必要。
本文将从防雷和防静电两个方面进行详细介绍。
一、电气防雷安全要求电气设备受雷击可能造成设备故障、系统瘫痪和人身安全风险。
因此，制定电气防雷安全要求以保护设备和人员安全十分重要。
1.设备保护措施（1）防雷接地：通过设置可靠的接地系统，将雷击电流引入大地，减少雷击对设备的损害。
（2）避雷装置：在设备表面安装避雷装置，以分散雷电风险，并引导雷电流经过设备外壳和接地系统入地。
（3）过电压保护：在电气设备中装置过电压保护器，以便在雷电波通过设备时保护设备免受过高电压的影响。
（4）屏蔽保护：对于特殊设备，如计算机和通信电子设备，应采取屏蔽措施，阻止雷击电磁波对设备内部的干扰。
（5）防浪涌电流：通过设置浪涌电流保护装置来防止雷电等外界因素引发的浪涌电流对设备的损坏。
2.安全标准制定适当的安全标准是电气防雷要求的重要组成部分。
包括以下标准：（1）GB/T 20081-2006《防雷技术通则》：规定了电气设备防雷的一般原则和技术要求。
（2）GB/T 16927.1-2011《电气安装工程防雷技术》：对防雷系统的设计、安装、验收和维护提供了详细的规范要求。
（3）GB 50057-2010《建筑物防雷设计规范》：针对建筑物的防雷设计，规定了防雷系统设置的基本要求和技术参数。
二、电气防静电安全要求电气设备在操作过程中容易产生静电，而静电可能引发火灾、爆炸等危险。
因此，采取有效的静电防护措施以减少静电带来的风险是十分重要的。
1.设备保护措施（1）接地：对于易产生静电的设备，要进行良好的接地处理。
通过接地将静电及时导出，减少静电积累。
（2）静电消除器：对于需要频繁操作的设备，可使用静电消除器，定期清除设备上的静电，避免积累引发危险。
（3）抗静电材料：对于易积累静电的材料，如塑料、橡胶等，可使用抗静电材料进行替代，减少静电产生和积累。
电力设备防雷主要措施电力设备防雷是为了保护电力设备免受雷击损坏的一系列措施。
由于雷击是一种自然灾害，具有突发性和破坏性，因此采取必要的防雷措施是非常重要的。
本文将介绍电力设备防雷的主要措施，以帮助读者更好地了解和应对这个问题。
合理规划设备布局是电力设备防雷的基础。
在设备布局方面，应尽量避免设备暴露在空旷的地方，如山顶、高楼顶层等。
同时，设备之间的间距也要合理设置，避免因雷电放电而产生的相互影响和损害。
安装避雷装置是电力设备防雷的核心措施之一。
避雷装置可以分为外部避雷装置和内部避雷装置。
外部避雷装置主要包括避雷针、避雷网和避雷带等，用于引导和分散雷电放电。
内部避雷装置主要包括避雷器、避雷盒和避雷线等，用于吸收和消除雷电过电压。
安装避雷装置可以有效地将雷电引入地下，减少对电力设备的直接损害。
接地系统也是电力设备防雷的重要组成部分。
接地系统的作用是将雷电引入地下，减少雷电对设备的影响。
接地系统包括接地体和接地线两部分。
接地体通常采用铜杆、铜板或铜网等导电材料制成，埋设在地下，与设备接地线相连接。
接地线则是将设备与接地体相连接，确保设备能够及时导入地下，减少雷电损害。
设备的绝缘保护也是电力设备防雷的重要环节。
绝缘保护主要包括设备的外绝缘和内绝缘两个方面。
外绝缘主要通过绝缘外壳和绝缘罩等措施来实现，防止雷电直接接触设备。
内绝缘主要通过绝缘材料和绝缘结构来实现，防止雷电通过设备内部的电路和元器件造成损坏。
定期检测和维护也是电力设备防雷的重要环节。
定期检测可以及时发现设备的潜在问题和隐患，采取相应的维护和修复措施。
维护工作包括清洁设备表面、检查接地系统和绝缘系统、修复或更换损坏的避雷装置等。
定期检测和维护可以确保设备长期稳定运行，减少雷击风险。
电力设备防雷主要包括合理规划设备布局、安装避雷装置、建立接地系统、实施绝缘保护和定期检测维护等措施。
通过采取这些措施，可以有效地保护电力设备免受雷击损坏，确保电力系统的安全稳定运行。
实验室安全实验室电子设备的防雷措施实验室安全：实验室电子设备的防雷措施实验室是科研和学习的重要场所，而实验室中常常使用电子设备来辅助实验和数据记录。
然而，由于天气的不确定性和实验室电子设备对电磁干扰的敏感性，雷击可能成为实验室电子设备的潜在威胁。
因此，为了保护实验室电子设备的安全和正常运行，必须采取相应的防雷措施。
一、了解雷电的基本特点在制定实验室的防雷措施之前，首先需要了解雷电的基本特点。
雷电是一种高强度的电流放电现象，可能由静电积累和天气形成的电势差引起。
当雷电击中地球表面或建筑物时，将导致瞬态电压和电流的巨大增加，可能对实验室中的电子设备造成严重损坏。
二、建立实验室的防雷系统为了保护实验室电子设备免受雷击的损害，需要建立有效的防雷系统。
以下是一些可行的措施：1. 接地系统：确保实验室地面的良好接地是防止由雷电引起的电压浪涌对设备造成伤害的关键。
建立合适的接地系统可以迅速将雷击产生的电流引导到地面，减少对设备的影响。
2. 防雷设备：安装防雷设备是另一个重要的防护措施。
例如，安装避雷针、避雷带和避雷网等设备，可以引导雷电流经过设备而不是冲击到实验室中的电子设备上。
3. 避雷保护装置：在实验室中安装合适的避雷保护装置对于减少雷电危害非常关键。
避雷保护装置可以根据不同的实验室需求选择，如避雷器、避雷器组合、电源保护器等，可以有效地吸收和降低雷击带来的过电压。
4. 电磁屏蔽：电磁屏蔽可以帮助减少外部电磁场对实验室电子设备的干扰。
通过安装金属屏蔽和隔离材料，可以有效地减少雷击对设备产生的电磁辐射和电磁感应。
三、定期检查和维护实验室电子设备除了建立防雷系统之外，定期检查和维护实验室中的电子设备也是保护设备安全的重要步骤。
以下是一些检查和维护的关键点：1. 定期检查设备的接地线和防雷装置是否正常工作。
确保接地系统连接良好，防雷设备不受损坏或堵塞。
2. 清洁设备和配件表面，确保通风良好。
积尘和灰尘可能会导致设备过热，增加故障的风险。
电气设备的防雷保护措施分析随着科技的进步和电气设备的普及，人们对于电气设备的防雷保护措施也越来越关注。
在雷电活动频繁的地区，电气设备的防雷保护措施显得尤为重要。
本文将结合实际案例和理论知识，分析电气设备的防雷保护措施。
一、防雷原理首先，我们要了解防雷的基本原理。
雷电是大气电荷巨大释放的结果，雷击对电气设备造成的损害主要是由于雷电的电磁场和电磁感应效应所致。
因此，防雷的基本原理就是通过合理的导体和绝缘体的安装，来减少雷电对电气设备的影响。
二、接地系统的设计接地是电气设备防雷的第一道防线。
接地系统的设计至关重要。
良好的接地系统可以将雷电流迅速引入地下，避免雷电对设备的侵害。
在接地系统的设计中，应以减小接地电阻为目标。
这可以通过多个接地体的并联来实现。
同时，选用导电性能好的材料，如铜、铝等，可以有效提高接地系统的导电性能。
三、避雷针的设置避雷针是防雷系统中的重要组成部分。
它的作用是在雷电到来之前，将大气中的电荷引入地下，以减少雷电对设备的损害。
避雷针的设置要遵循一定的原则。
首先，避雷针的高度以及避雷范围需要根据具体情况进行设计。
同时，避雷针的材质和接地系统的材质要保持一致，以确保良好的接地效果。
此外，避雷针的安装要注意排水，避免水分对接地系统的影响。
四、绝缘支架的选择在高地区、雷电活动频繁的场所，合适的绝缘支架的选择非常重要。
绝缘支架可以通过阻止电流的传导来降低雷电对设备的侵害。
不同的电气设备需要选择不同类型和材料的绝缘支架。
同时，绝缘支架的安装位置和安装方式也需要根据具体情况进行合理选择。
五、电气设备的维护除了以上的防雷保护措施，电气设备的定期维护也是非常重要的。
定期检查电气设备的绝缘状态、接地系统的导电性，及时更换老化或损坏的部件，可以减少雷电对设备的损害。
六、案例分析为了更好地理解电气设备的防雷保护措施，我们来看一个实际案例。
某高楼大厦所在地区雷电频繁，对电气设备的防雷提出了较高的要求。
为了保护大楼内的电气设备，工程师们采取了以下防雷措施：首先，他们在大楼顶部设置了高度合适的避雷针，确保了雷电能够及时地引入地下。
