PIR人体热释电红外报警开关

人体感应开关红外感应延时开关(控制器)人体是一特定波长红外线的发射体，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，此乃人体红外自动开关。

这一检测技术较之超声、哑声、微波方式更为灵敏与准确。

它要求PIR热释电人体红外传感器的信号放大处理电路有很高的灵敏度并要能准确鉴别生物体与非生物体的运动，使误动作率降到最低。

且体积小，自耗电微少。

采用热释电红外传感器及专用单片集成电路构成的这种开关能成为人到灯亮、人走灯灭。

它安装方便，可直接替换86型面板式开关，无需改动市电线路。

为了方便业余爱好者们制作或维修，现介绍工作原理调试要点及电路,原理图如下。

PIR（HWTT)热释电红外传感器的输出信号幅度较小（小于1mV），频率低（约0.1～0.8Hz)，检测距离短，为此在PIR前加用一块半球面菲涅尔透镜，使范围扩展成90度圆锥型距离大于5米的检测面。

集成电路内部含有二级运放、比较器、延时定时器、过零检测、控制电路、系统时钟等电路。

PIR传感器检测到人体移动引起的红外热能之变化并将它转换为电压量，通过二级选频放大比较输入到控制电路中，由控制电路输出过零脉冲触发双向可控硅导通。

采用交流过零触发能消除可控硅导通时浪涌电流，延长灯具的使用寿命。

同时控制电路启动了延时定时器，直至PIR传感器在接收到信号后，触发可控硅的信号延时到设定的时间后关断可控硅，做到自动关闭。

改变R5阻值或C4容量可控制延时定时器的时间。

IC电路的9脚为光控输入端，由光敏电阻串联R8接地，白天亮阻小9脚为低电平，封锁控制电路输出，待天暗时亮阻增大9脚转为高电平，并解除控制电路，因此能自动做到天暗时自动开关进入工作。

调整R8电阻可适应不同的感光度。

要将其改为日夜均能工作时，只需将光敏电阻或R8拆下即可。

探测灵敏度的调整也十分方便，增大R9电阻阻值提高放大器的增益，它能使检测距离加远，反之则可缩短检测距离，一般可在2～8米之间调整。

1.人体热释电红外传感器PIR原理详解在电子防盗、人体探测器领域中，被动式热释电红外探测器的应用非常广泛，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。

被动式热释电红外探头的工作原理及特性：人体都有恒定的体温，一般在37度，所以会发出特定波长10μm左右的红外线，被动式红外探头就是靠探测人体发射的10μm左右的红外线而进行工作的。

人体发射的10μm 左右的红外线通过菲涅尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

(1)这种探头是以探测人体辐射为目标的。

所以热释电元件对波长为10μm 左右的红外辐射必须非常敏感。

(2)为了仅仅对红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲涅尔滤光片，使环境的干扰受到明显的控制作用。

(3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

(4)一旦人侵入探测区域，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

(5)菲涅尔滤光片根据性能要求不同，具有不同的焦距(感应距离)，从而产生不同的监控视场，视场越多，控制越严密。

被动式热释电红外探头的优缺点：优点：本身不发任何类型的辐射，器件功耗很小，隐蔽性好。

价格低廉。

缺点：◆容易受各种热源、光源干扰◆被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收。

◆易受射频辐射的干扰。

◆环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

抗干扰性能：1.防小动物干扰探测器安装在推荐地使用高度，对探测围地面上地小动物，一般不产生报警。

2.抗电磁干扰探测器的抗电磁波干扰性能符合GB10408中4.6.1要求，一般手机电磁干扰不会引起误报。

人体红外感应延时开关原理及安装工作原理：人体是一特定波长红外线的发射体，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，此乃人体红外自动开关。

这一检测技术较之超声、哑声、微波方式更为灵敏与准确。

它要求PIR热释电人体红外传感器的信号放大处理电路有很高的灵敏度并要能准确鉴别生物体与非生物体的运动，使误动作率降到最低。

且体积小，自耗电微少。

采用热释电红外传感器及专用单片集成电路构成的这种开关能成为人到灯亮、人走灯灭。

它安装方便，可直接替换86型面板式开关，无需改动市电线路。

热释电红外传感器的输出信号幅度较小（小于1mV），频率低（约0.1～0.8Hz)，检测距离短，为此在PIR前加用一块半球面菲涅尔透镜，使范围扩展成90度圆锥型距离大于5米的检测面。

集成电路内部含有二级运放、比较器、延时定时器、过零检测、控制电路、系统时钟等电路。

PIR传感器检测到人体移动引起的红外热能之变化并将它转换为电压量，通过二级选频放大比较输入到控制电路中，由控制电路输出过零脉冲触发双向可控硅导通。

采用交流过零触发能消除可控硅导通时浪涌电流，延长灯具的使用寿命。

同时控制电路启动了延时定时器，直至PIR传感器在接收到信号后，触发可控硅的信号延时到设定的时间后关断可控硅，做到自动关闭。

改变R5阻值或C4容量可控制延时定时器的时间。

IC电路的9脚为光控输入端，由光敏电阻串联R8接地，白天亮阻小9脚为低电平，封锁控制电路输出，待天暗时亮阻增大9脚转为高电平，并解除控制电路，因此能自动做到天暗时自动开关进入工作。

调整R8电阻可适应不同的感光度。

要将其改为日夜均能工作时，只需将光敏电阻或R8拆下即可。

探测灵敏度的调整也十分方便，增大R9电阻阻值提高放大器的增益，它能使检测距离加远，反之则可缩短检测距离，一般可在2～8米之间调整。

该电路只要选择元件无误及接焊无错均可一次成功。

好处：使用人体感应开关，能实现一定程度的家居智能化。

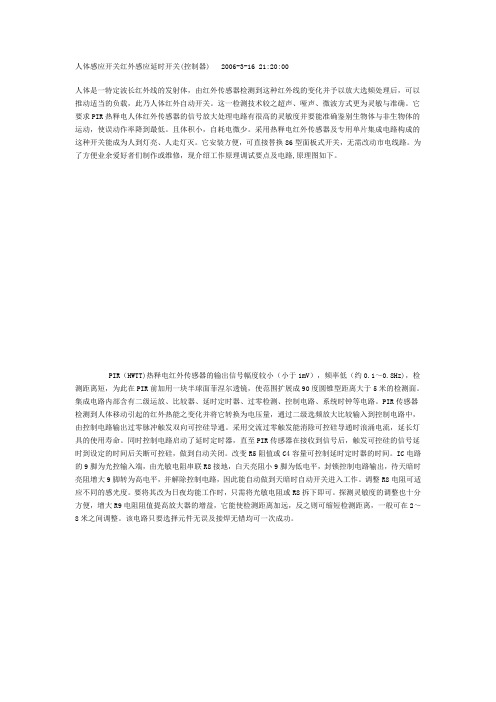

人体感应开关红外感应延时开关(控制器) 2006-3-16 21:20:00人体是一特定波长红外线的发射体，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，此乃人体红外自动开关。

这一检测技术较之超声、哑声、微波方式更为灵敏与准确。

它要求PIR热释电人体红外传感器的信号放大处理电路有很高的灵敏度并要能准确鉴别生物体与非生物体的运动，使误动作率降到最低。

且体积小，自耗电微少。

采用热释电红外传感器及专用单片集成电路构成的这种开关能成为人到灯亮、人走灯灭。

它安装方便，可直接替换86型面板式开关，无需改动市电线路。

为了方便业余爱好者们制作或维修，现介绍工作原理调试要点及电路,原理图如下。

PIR（HWTT)热释电红外传感器的输出信号幅度较小（小于1mV），频率低（约0.1～0.8Hz)，检测距离短，为此在PIR前加用一块半球面菲涅尔透镜，使范围扩展成90度圆锥型距离大于5米的检测面。

集成电路内部含有二级运放、比较器、延时定时器、过零检测、控制电路、系统时钟等电路。

PIR传感器检测到人体移动引起的红外热能之变化并将它转换为电压量，通过二级选频放大比较输入到控制电路中，由控制电路输出过零脉冲触发双向可控硅导通。

采用交流过零触发能消除可控硅导通时浪涌电流，延长灯具的使用寿命。

同时控制电路启动了延时定时器，直至PIR传感器在接收到信号后，触发可控硅的信号延时到设定的时间后关断可控硅，做到自动关闭。

改变R5阻值或C4容量可控制延时定时器的时间。

IC电路的9脚为光控输入端，由光敏电阻串联R8接地，白天亮阻小9脚为低电平，封锁控制电路输出，待天暗时亮阻增大9脚转为高电平，并解除控制电路，因此能自动做到天暗时自动开关进入工作。

调整R8电阻可适应不同的感光度。

要将其改为日夜均能工作时，只需将光敏电阻或R8拆下即可。

探测灵敏度的调整也十分方便，增大R9电阻阻值提高放大器的增益，它能使检测距离加远，反之则可缩短检测距离，一般可在2～8米之间调整。

PIR Switch User ManualApplication:Ideal for use in public buildings, stairwells, corridors, warehouses, toilet lobbies or areas where lights only required when occupied. The PIR switch will allow lights or fans to operate up to a point where no moving body heat is detected.Suitable for fluorescent lights, incandescent lamps, energy save lamps or exhaust fans.Properties:-Reduce Energy Bills, Durable, Save and Reliable.-The PIR switch will continuous monitoring of human body heat changes, switch on the connected load automatically when an area is occupied, and then switch it off when the area has been vacant for a chosen duration.-Photocell included which only operate in dim light (adjustable)-In room temperature of 20°C, detection range is within 8 m, in higher temperate, the detection distance may be reduced.-Switch ON the Manual Switch which will overwrite the PIR sensor and will turn the light to an always on situation. Switch OFF the manual switch will keep the light controlled by the PIR sensor.(if applicable)Specification:Fit standard 1 gang box, 25mm depth required.Rating: Max. 10A (2400W) for incandescent lampsMax. 3A (720W) for energy save lamp, fluorescent lamp, fan180~240Vac 50/60HzTime lag: 1 to 16 minutes (adjustable)Coverage: 120° cone angle, within 5m distanceStandby power consumption: < 0.2WPhotocell range: 5 to 1000 lux (adjustable)Wiring instruction:1. Please connect with an 10A protective device.2. Isolate mains supply from existing accessory by switching off at main fuse box.3. Remove retaining screws and carefully withdraw accessory from wall box toreveal connections at rear.4. Check that no mains voltage is present within existing accessory by use of 240volt test lamp (if available)5. Disconnect all cables noting their respective connections.6. Connect accessory with reference to the wiring diagram (3 wiring terminals).5. Check all connections thoroughly.6. Re-fit accessory in position, taking care not to trap any cables beneath platefixing screws.7. Switch on mains supply at fuse box and check operation of accessory.IF IN DOUBT CONSULT A QUALIFIED ELECTRICIAN..Remark:- The distance between the lamp and this switch should be greater than 0.5M.- Do not overload (for fluorescent lights, energy save lamps and exhaust fan, total load must not greater than 720W)- During first installation, the light will flash 3 times and than switch off in day time under sufficient light -- this is normal.Wiring Diagram:LIVE IN。

人体热释电红外传感器PIR原理详解在电子防盗、人体探测器领域中，被动式热释电红外探测器的应用非常广泛，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。

被动式热释电红外探头的工作原理及特性：人体都有恒定的体温，一般在37度，所以会发出特定波长10μm左右的红外线，被动式红外探头就是靠探测人体发射的10μm左右的红外线而进行工作的。

人体发射的10μm左右的红外线通过菲涅尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

(1)这种探头是以探测人体辐射为目标的。

所以热释电元件对波长为10μm 左右的红外辐射必须非常敏感。

(2)为了仅仅对红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲涅尔滤光片，使环境的干扰受到明显的控制作用。

(3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

(4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

(5)菲涅尔滤光片根据性能要求不同，具有不同的焦距(感应距离)，从而产生不同的监控视场，视场越多，控制越严密。

被动式热释电红外探头的优缺点：优点：本身不发任何类型的辐射，器件功耗很小，隐蔽性好。

价格低廉。

缺点：◆容易受各种热源、光源干扰◆被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收。

◆易受射频辐射的干扰。

◆环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

抗干扰性能：1.防小动物干扰探测器安装在推荐地使用高度，对探测范围内地面上地小动物，一般不产生报警。

2.抗电磁干扰探测器的抗电磁波干扰性能符合GB10408中4.6.1要求，一般手机电磁干扰不会引起误报。

PIR人体热释电红外报警开关红外报警开关采用国内外最流行的ＰＩＲ人体热释电传感器作信号探测器，灵敏度高，探测距离可达１０米以上，其俯视角可达８６°，水平视角可达１２０°。

因它仅对人体释放的、特定波长的红外光最敏感，因而误动作极小。

当有人在其探测区域内以０．３～３Ｈｚ的频率活动时，它就能感生出微弱的电信号，经Ｕ－Ａ、Ｕ－Ｂ两级放大后，从Ｕ－Ｂ⑦脚输出０．５～５．５Ｖ的强信号。

Ｄ１、Ｄ２、Ｒ１０～Ｒ１３及Ｕ－Ｃ组成双门限比较器，因ＰＩＲ感生的信号电压可正可负，故Ｕ－Ｂ⑦脚输出的电压亦可正可负（对中心电压３Ｖ而言）。

当其输出的电压达到４．１Ｖ以上时，通过Ｄ１施加于Ｕ－Ｃ⑩脚的电压高于⑨脚的电压（３．３Ｖ），使Ｕ－Ｃ⑧脚输出高电位；而当Ｕ－Ｂ⑦脚输出的电位低于２Ｖ时，则Ｕ－Ｃ⑨脚的电压将通过Ｄ２下降至２．７Ｖ以下，其⑧脚也输出高电位。

平时无信号时，由于Ｕ－Ｃ⑨脚的电位（３．３Ｖ　高于⑩脚（２．７Ｖ），故⑧脚无输出。

当ＰＩＲ接收到信号时，⑧脚就一定输出高电位，通过Ｄ３、Ｒ１４给Ｃ８充电，使Ｕ－Ｄ{12}脚电位高于{13}脚，其{14}脚输出高电位触发双向可控硅导通，点亮电灯。

由于Ｃ８所储电能通过Ｒ１５、ＶＲ２放电需时约２分钟，故在此２分钟内灯一直亮着。

当Ｃ８上的电压低于{13}脚电压（１Ｖ）时，{14}脚无输出，可控硅关闭，灯自动熄灭。

在夜间入眠或家中无人时，可将开关Ｓ闭合，一旦有小偷潜入探测区域内，在灯亮的同时会伴随着铃声大作，可以将小偷吓跑，起到防盗的作用。

光敏电阻ｃｄｓ及三极管Ｖ等组成光控电路，白天因光敏电阻的阻值很小　１０ｋΩ以下），三极管Ｖ饱和导通，将Ｕ－Ｃ⑧脚钳位至０．３Ｖ左右，故无论有无感应信号，可控硅均不能导通，灯不能点亮；到了夜晚，因光敏电阻的阻值变大到几兆欧，三极管Ｖ导通截止，Ｕ－Ｃ⑧脚不再受其钳位，一旦ＰＩＲ接收到信号，⑧脚就立即输出高电平，使可控硅导通，将灯点亮。

人体热释电红外传感器 PIR 原理人体热释电红外传感器（Passive Infrared Sensor，简称 PIR）是一种用于检测人体运动的电子传感器，它可以检测周围环境中的红外辐射，并根据运动物体的热辐射来判断是否有人的存在。

PIR 传感器广泛应用于室内安防、自动照明、智能家居等领域，是家庭及商业场所安全防护中的重要设备之一。

PIR 原理PIR 传感器基于热释电原理，其工作原理可以简单概括如下：1.人体是一种热辐射源，通常会以温度差的形式向周围环境发射红外辐射。

2.PIR 传感器通过感应窗口（通常为镜面反射面）检测周围环境中的红外辐射。

3.PIR 传感器内置的光敏二极管（Photodiode）会将感应窗口中反射的红外辐射转化为光电信号。

4.信号经过放大处理后，通过比较电路（Comparator）进行处理，当信号超过特定阈值后，PIR 传感器输出高电平信号（即检测到人体运动），否则输出低电平信号（未检测到人体运动）。

PIR 传感器的核心部件是感应器（Sensor），一般是由氟化铷（LiF）或者氟化铟（InInF）制成的一些小晶体，可以将周围环境中的红外辐射转变为电信号，通过处理电路进行信号分析，从而判断是否检测到人体运动。

此外，PIR 传感器还有一些特别设计，以避免误检和漏检。

如：1.边际过渡区（Margin Area）：对于某些传感器，会将其分为中央检测区域和边际过渡区域，这样可以保证传感器只检测来自检测区域内的人体运动信号，不受非目标物体的影响。

2.多级信号处理：为了去除杂波干扰，可以采用多级信号处理的结构实现信号的抗干扰能力，从而增强检测结果的准确性。

3.超宽角度检测：这种传感器可检测到宽范围内的人体运动信号，可用于低端安防产品，检测面积较大。

PIR 传感器的应用PIR 传感器具有快速、稳定、准确等优势，被广泛应用于各种领域，其中最常见的应用场景是在安防、智能家居、自动照明、宠物监控等领域。

人体红外感应开关自然界中，任何高于绝对温度（- 273度）时物体都将产生红外光谱，不同温度的物体，其释放的红外能量的波长是不一样的。

人体红外感应开关就是采用这一原理制成的，它是一种被动红外探测开关。

在被动红外探测器中有两个关键性的元件，一个是热释电红外传感器(PIR)，它能将波长为8一12um之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的警戒区内，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

另外一个器件就是菲涅尔透镜，菲涅尔透镜有两种形式，即折射式和反射式。

菲涅尔透镜作用有两个:一是聚焦作用，即将热释的红外信号折射（反射）在PIR上，第二个作用是将警戒区内分为若干个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化的电信号。

人体热释电红外传感器：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能触发开关动作。

当有人进入开关感应范围时，专用传感器探测到人体红外光谱的变化，开关自动接通负载，人不离开感应范围，开关将持续接通；人离开后或在感应区域内无动作，开关延时（时间可调TIME 5-120秒）自动关闭负载。

红外感应开关感应角度120度，距离7-10米，延时时间可调。

感应红外线的半导体元件产生飘移电荷，形成微弱电流，经过放大电路，联动继电器或可控硅开关。
