3_2 光功率调试

光功率计的校准步骤
嘿，朋友！今天咱们来聊聊光功率计的校准步骤，这事儿其实没那么复杂，跟着我一步步来，你就能搞明白啦。

然后呢，把光功率计和标准光源都稳稳地放在干净、没干扰的地方。

接通电源，让它们都“清醒清醒”，预热一会儿，就像咱们早上起来伸个懒腰，活动开了才能好好干活。

等连接好了，咱们就可以开始读取数据啦。

看看光功率计显示的数值是多少。

这时候要注意哦，如果显示的数值和标准光源给出的标准值不一样，那咱们就得调整光功率计的参数啦。

怎么调呢？一般光功率计上会有调节的按钮或者设置选项，咱们就慢慢摸索着，把数值往标准值那边靠。

调的时候别着急，一点点来，多测几次，看看数值是不是越来越接近标准值。

就像瞄准一个目标，得反复校准才能打得准。

要是怎么调都不行，别慌！可能是哪里连接出了问题，或者是设备本身有点小毛病。

重新检查连接，或者看看是不是设备需要维修保养一下。

校准的过程中，还得留意周围的环境。

别让强光啊、电磁场啊之类的干扰到咱们的校准工作。

当你发现光功率计显示的数值和标准光源的标准值差不多了，那恭喜你，校准差不多完成啦！
不过别高兴得太早，还得再测试几次，确定数值稳定可靠，不会一会儿高一会儿低的。

校准完成后，把设备收拾好，该关的关，该整理的整理。

这样下次用的时候就能很快上手，而且也能保证设备的使用寿命。

怎么样，朋友，光功率计的校准步骤是不是也没有想象中那么难？只要咱们细心、耐心，按照这些步骤一步步来，就能让光功率计乖乖听话，给出准确的测量结果！。

光功率计操作规程1. 引言本文档旨在指导用户正确使用光功率计，并确保在测量光功率时取得准确的结果。

光功率计是一种用于测量光源输出光功率的仪器，常用于光通信、光网络和光纤传感等领域。

正确操作光功率计对于保证测量结果的准确性至关重要。

2. 光功率计的准备工作在使用光功率计之前，需要进行以下准备工作：•确保光功率计处于正常工作状态，检查仪器的外观，确认没有明显的损坏。

•检查电池电量或电源供电的情况，确保光功率计有足够的电力供应。

•清洁光功率计的探头，确保没有灰尘或污垢，以确保测量的准确性。

•准备好所需的连接线或适配器，以便将光功率计与待测光源连接起来。

3. 光功率计的操作步骤按照以下步骤正确操作光功率计：3.1 连接光源使用合适的连接线或适配器将待测光源与光功率计连接起来。

确保连接的稳固可靠，避免松动或接触不良。

3.2 打开光功率计按下光功率计的电源开关，使其启动。

在启动过程中，注意观察屏幕上的指示，确保光功率计正常启动。

3.3 设置测量参数根据需要，设置光功率计的测量参数，包括波长范围、单位等。

确保设置的参数与待测光源的参数一致。

3.4 进行测量将光功率计的探头对准待测光源，确保光线垂直入射。

按下测量按钮，开始进行测量。

在测量过程中，保持测量环境的稳定，避免外界干扰。

3.5 记录测量结果在测量完成后，记录测量结果。

将测量结果保存到光功率计的内部存储器中，或通过接口将数据传输到计算机等外部设备。

3.6 关闭光功率计测量完成后，按下光功率计的电源开关，关闭光功率计。

在关闭前，检查测量环境，确保没有留下任何外部干扰物。

4. 光功率计的维护与保养为了保证光功率计的长期稳定使用，进行定期的维护与保养是必要的。

以下是光功率计的维护注意事项：•定期清洁光功率计的探头，可以使用干净的软布或棉签轻轻擦拭，避免使用有机溶剂或尖锐物品来清洁。

•注意光功率计的保护，避免碰撞、摔落和水激光入侵等情况发生。

•避免将光功率计暴露在过高或过低的温度环境中，保持正常的工作温度范围。

光纤放大器调试教程第一步：搭建测试环境1.准备光纤放大器，光源，光功率计以及连接这些设备的光纤。

2.将光源连接到光纤放大器的输入端口，将光功率计连接到输出端口。

第二步：初始化光纤放大器1.打开光源，并设置合适的输出功率和波长。

2.打开光功率计，并校准。

3.打开光纤放大器电源，等待其启动。

第三步：调节光纤放大器增益1.根据光纤放大器的型号和规格，设置合适的增益控制方式和增益目标值。

2.将光功率计连接到光纤放大器的输出端口。

3.使用光源调节光纤放大器的输入功率，使其达到所需的增益目标值。

4.使用光功率计测量输出端口的功率，确保其稳定在设定的增益目标值附近。

5.根据需要，调整输入功率和增益控制方式，直到满足要求。

第四步：检测噪声性能1.将光功率计移动到光纤放大器输出光信号的不同频率点上。

2.测量并记录每个频率点上的输出功率和信噪比。

3.分析记录的数据，评估光纤放大器的噪声性能。

第五步：调节光纤放大器平坦度1.将光功率计连接到光纤放大器输出端口。

2.设置光纤放大器的带宽，以及对应的增益和波长。

3.使用光源调节输入功率，使其在所需的带宽范围内波动。

4.测量输出端口的功率，记录下在各个波长点上的值。

5.分析记录的数据，评估光纤放大器的平坦度。

第六步：检测非线性效应1.将光源和光纤放大器连接起来。

2.设置光源的输出功率和波长。

3.将光功率计连接到光纤放大器的输出端口。

4.在不同增益下，测量和记录输出端口的光功率和波长。

5.分析记录的数据，以评估光纤放大器的非线性效应。

第七步：记录测试结果和优化调整1.在每个调试步骤中，记录相关参数和测试结果。

2.根据测试结果，优化光纤放大器的参数和调整光纤放大器的性能。

3.如果需要，重复以上步骤，直到光纤放大器满足预期性能要求。

最后注意事项：1.在调试过程中，注意安全操作，避免损坏设备和人员受伤。

2.在调试光纤放大器时，要避免超过其额定工作条件。

3.根据具体的厂商和设备型号，可能会有特定的调试方法和注意事项，需遵循相应的操作手册。

光功率调测
实验室项目：光功率调测
实验名称：光功率调测
实验目的：为了使线路光功率满足传输要求，并且保证OTN设备板卡的光功率都满足各自的标称值，从而使单板都工作在最稳定的工作状态。

实验原理：调整光功率主要关注的是光放板输入和输出的光功率能否满足各自的标称值，以及光放板各个波道光功率是否平坦，以免丢波的发生。

实验方法：
一.调节单波光功率
1.查询华为单板制造信息，确定所使用OAU1单板单波标称输入。

2.用MCA单板或者光谱分析仪连接M40v的MON口扫描各个波道的光功率，观察其分别与标称值的差距。

3.在T2000网管上调整与该OAU1相连接的M40v单板的每波光功率，通过调节各个波道的可调光衰，使其分别满足前面所查询到的单波标称值。

4.如果将M40v可调衰调节到极限依然无法满足单波标称值，则需先将各个波道光功率调整平坦，待接下来步骤再行处理。

二.调节合波光功率
1.将已查询到的单波光功率标称值代入公式：P（合）=P（单）+10lgN，其中N为波道数，从而计算出从M40v输出的合波信号标称值。

2.在T2000网管上调节OAU1单板的可调衰，将合波光功率调节为上一步计算所的结果。

3.如果将M40v和OAU1可调衰均调整到极限，还是无法满足合波信号的标称光功率，则需要调节OAU1的增益值，使进入OAU1之前的合波光功率最终满足标称值。

注：OAU1的增益一般情况下不可随意更改，因为OAU1工作在
标称增益的状态下才能达到最稳定的状态，增大OAU1增益会增加单板工作负载，减少单板寿命，增加OAU1工作隐患。

因此只有当所有可调衰均调整到极限，仍无法满足标称要求时，才允许调节OAU1增益值。

光功率计的使用介绍光功率计是一种测量光信号功率的仪器，通过测量光的功率来判断光信号的强度，常用于光通信、医学、生物、材料科学等领域。

本文将介绍光功率计的使用，包括使用步骤、注意事项、常见问题及解决方法等。

使用步骤1.连接电源：将光功率计的电源插头插入电源插座，并打开电源开关。

一些光功率计是通过USB接口供电的，此时只需要将USB接口连接至电脑即可。

2.准备测试器具：将要测量的光源连接至光功率计的光口，并将适配器连接至检测器的电源端口。

注意检查光线的接口和适配器是否正确连接。

3.校准：在进行正式测试前需要对光功率计进行校准。

不同型号光功率计的校准方法可能有所不同，一般情况下需要将检测器扣在功率定标光源上，按下校准键，待待校准完成后即可进行正式测试。

4.测量：选择正确的波长，调整检测器与光源之间的距离，激发光源后，读取显示屏上所显示的功率值，可以在检测器附近容纳光信号的容器内操作，以保证功率值的准确性。

5.保存数据：如果需要保存测量数据，可以将光功率计接入电脑，通过软件进行数据的存储和处理。

注意事项1.避免受到光污染：眼睛接触强光时可能会造成损伤，因此在使用光功率计进行测量时，应避免眼睛直接接触光源或检测器。

2.避免机械性损伤：光功率计应放置在干燥、通风、无尘、防静电的工作区，避免机械性损伤，如碰撞、振动和摔落等。

3.保养使用：保持光功率计的卫生清洁、保养良好，避免浸泡于水中。

定期检查仪器工作状态和准确性，确保使用效果。

常见问题及解决方法1.测量误差较大：可能是光源的波长不匹配，或检测器与光源之间的距离不正确，可以重新选择波长并调整检测器的距离。

2.仪器显示屏出现故障：可能是电池电量不足或者电源线不良，首先检查电源问题，如果问题仍未解决，建议向设备商咨询以获得进一步的维护建议。

3.仪器工作异常：如仪器显示异常或光源无法输出信号等问题，建议向设备商咨询以获得进一步的维护建议。

总结使用光功率计需要注意的事项包括避免受到光污染、避免机械性损伤以及注意保持卫生清洁。

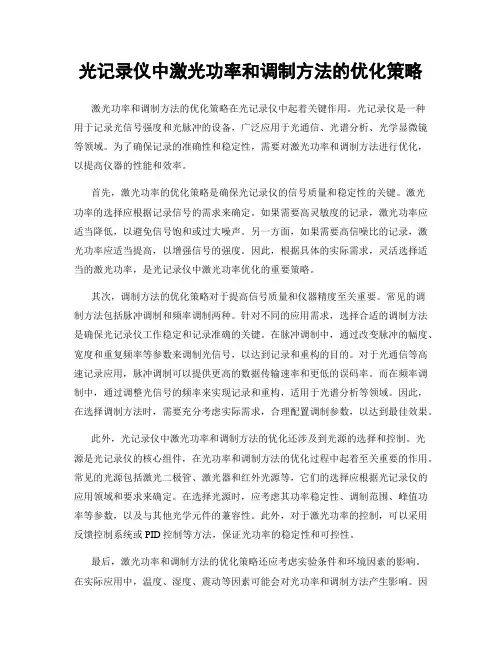

光记录仪中激光功率和调制方法的优化策略激光功率和调制方法的优化策略在光记录仪中起着关键作用。

光记录仪是一种用于记录光信号强度和光脉冲的设备，广泛应用于光通信、光谱分析、光学显微镜等领域。

为了确保记录的准确性和稳定性，需要对激光功率和调制方法进行优化，以提高仪器的性能和效率。

首先，激光功率的优化策略是确保光记录仪的信号质量和稳定性的关键。

激光功率的选择应根据记录信号的需求来确定。

如果需要高灵敏度的记录，激光功率应适当降低，以避免信号饱和或过大噪声。

另一方面，如果需要高信噪比的记录，激光功率应适当提高，以增强信号的强度。

因此，根据具体的实际需求，灵活选择适当的激光功率，是光记录仪中激光功率优化的重要策略。

其次，调制方法的优化策略对于提高信号质量和仪器精度至关重要。

常见的调制方法包括脉冲调制和频率调制两种。

针对不同的应用需求，选择合适的调制方法是确保光记录仪工作稳定和记录准确的关键。

在脉冲调制中，通过改变脉冲的幅度、宽度和重复频率等参数来调制光信号，以达到记录和重构的目的。

对于光通信等高速记录应用，脉冲调制可以提供更高的数据传输速率和更低的误码率。

而在频率调制中，通过调整光信号的频率来实现记录和重构，适用于光谱分析等领域。

因此，在选择调制方法时，需要充分考虑实际需求，合理配置调制参数，以达到最佳效果。

此外，光记录仪中激光功率和调制方法的优化还涉及到光源的选择和控制。

光源是光记录仪的核心组件，在光功率和调制方法的优化过程中起着至关重要的作用。

常见的光源包括激光二极管、激光器和红外光源等，它们的选择应根据光记录仪的应用领域和要求来确定。

在选择光源时，应考虑其功率稳定性、调制范围、峰值功率等参数，以及与其他光学元件的兼容性。

此外，对于激光功率的控制，可以采用反馈控制系统或PID控制等方法，保证光功率的稳定性和可控性。

最后，激光功率和调制方法的优化策略还应考虑实验条件和环境因素的影响。

在实际应用中，温度、湿度、震动等因素可能会对光功率和调制方法产生影响。
