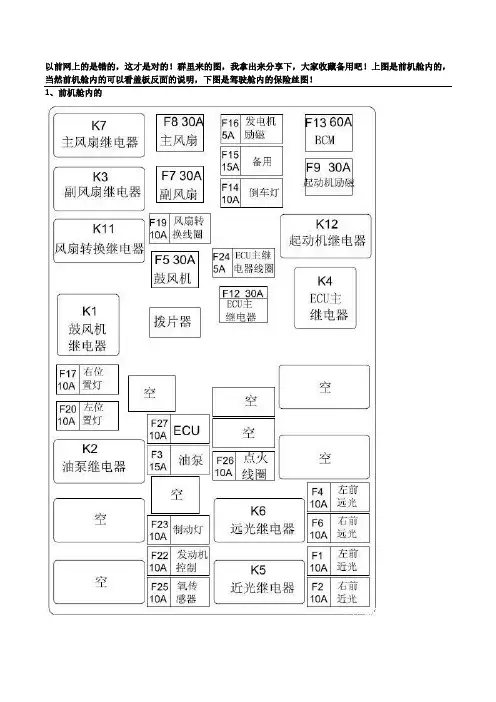

QCGUH-J8FF6-33WGA-UBY62奇瑞A3保险盒各保险丝定义在方向盘下面左手边的面板，两个螺丝拆下来就可以看到保险丝盒了借用我贴里的图片.B区拆下就可以看到保险丝盒.好拆.保险丝盒的外观在35石辺弟四个险处*橙色线^^^^右［第I试好了的，没有问保险编号,注意与实际保险盒放的位置是反的.最右边预留的两个保险丝，里面是没有接线的.可以拿来替换烧坏的保险丝.其它预留的保险丝里面是有电的，用来接电器心丿rIP FUSES { 20A IP FUSE?OK J JP FUSES（忌）JPFUSE9J ------ L （ ⑹） /P FUSEWtw iiP FUSE 19 lfL_FUS£2010A 1IP HjSill 20A^1TP FUS£12 3 jfP FUSE13 WA） IP FUSE 14 15A ] 巴上1远场7.5 Aj20AJFUS£2 WA ） iP FUSE3WA IP FUSE 4…心J1OA \功能说明••你试着把6号保险丝拨下来换成预留的保险，应该可以了 .估计绿色 汽车之底 CUffiSuiDHDME. COM.CN/p FUS£ 7615AJ（JPFUSE1単.保险线编号功06 IP FUSE!20AIPFUSEH2QA 制动开关IP FUSE?10AK BCM ＞音响主机「接 车紅血址簞丿汉篩型 灯和天窗开关IPFUSE1215A晋响主机主接口.车找免 捷单元IPFUSE3 10A 前仓探险约和继电器盒IPFUSE13 10AIP FUSE 耳 10A :灯Jt 齐关IP FUSE 14 15A 预留IP FUSES 10A fiWIP FUSE 15 7.SA 诊断口、电f 防盗器IP FUSES 20A 点粥越IP FUSE 16 ISA 制动开关、偏角;传感器、 转向轴惟传黑器IPFU5E7 10A 前仓保险堆和继迫髀盒、 座椅加热开关IPFUSE177JAIP FUSES 10A 雨量传處器“岳視镜谓节 开关IP FUSE 18 10AftBCM.组合仪表=辅助 仪表IP FUSE? ISA 诊断口、电子防盗器 IPRJSE19 1QA 空调面板■高低压开关 IPFUSE1010A组令仪表、捕助仪表*空 调血板、钥匙接烛开关线 舖IPFUSE2010A j安全气菱控制幽 「车之凉 CLH6. klHOHDME.换绿色的,比较保险一点。

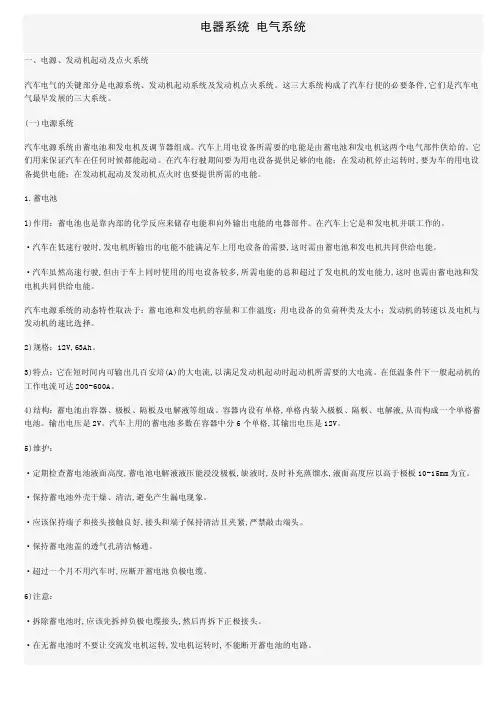

电器系统电气系统一、电源、发动机起动及点火系统汽车电气的关键部分是电源系统、发动机起动系统及发动机点火系统。
这三大系统构成了汽车行使的必要条件,它们是汽车电气最早发展的三大系统。
(一)电源系统汽车电源系统由蓄电池和发电机及调节器组成。
汽车上用电设备所需要的电能是由蓄电池和发电机这两个电气部件供给的。
它们用来保证汽车在任何时候都能起动。
在汽车行驶期间要为用电设备提供足够的电能；在发动机停止运转时,要为车的用电设备提供电能；在发动机起动及发动机点火时也要提供所需的电能。
1.蓄电池l)作用：蓄电池也是靠内部的化学反应来储存电能和向外输出电能的电器部件。
在汽车上它是和发电机并联工作的。
·汽车在低速行驶时,发电机所输出的电能不能满足车上用电设备的需要,这时需由蓄电池和发电机共同供给电能。
·汽车虽然高速行驶,但由于车上同时使用的用电设备较多,所需电能的总和超过了发电机的发电能力,这时也需由蓄电池和发电机共同供给电能。
汽车电源系统的动态特性取决于：蓄电池和发电机的容量和工作温度；用电设备的负荷种类及大小；发动机的转速以及电机与发动机的速比选择。
2)规格：12V,63Ah。
3)特点：它在短时间内可输出几百安培(A)的大电流,以满足发动机起动时起动机所需要的大电流。
在低温条件下一般起动机的工作电流可达200-600A。
4)结构：蓄电池由容器、极板、隔板及电解液等组成。
容器内设有单格,单格内装入极板、隔板、电解液,从而构成一个单格蓄电池。
输出电压是2V。
汽车上用的蓄电池多数在容器中分6个单格,其输出电压是12V。
5)维护：·定期检查蓄电池液面高度,蓄电池电解液液压能浸没极板,缺液时,及时补充蒸馏水,液面高度应以高于极板10-15mm为宜。
·保持蓄电池外壳干燥、清洁,避免产生漏电现象。
·应该保持端子和接头接触良好,接头和端子保持清洁且夹紧,严禁敲击端头。
·保持蓄电池盖的透气孔清洁畅通。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 M11维修手册（1.6标准型电路图部分）编制：审核：日期PDF 文件使用 "pdfFactory Pro" 试用版本创建目录第一章读图说明一、主要线束插接件定义 (4)二、车身搭铁点定义1、搭铁点定义 (8)2、各搭铁点及主要模块分布 (18)三、电路中主要符号说明 (19)四、电路图辅助说明1、电源及搭铁线说明 (19)2、线路颜色和线路标注 (20)五、保险丝定义1、保险丝和继电器编号 (20)2、前BCM的保险说明 (20)3、正极保险丝盒和连接 (21)六、前仓保险丝和继电器盒内部电路图 (22)七、前舱电器盒布局 (23)八、仪表电器盒原理 (24)第二章原理图一、充电启动系统 (25)二、发动机电喷系统 (26)三、照明系统、转向灯、制动灯 (27)四、前BCM电源和音响系统 (28)五、门窗系统、后BCM电源、喇叭 (29)六、雨刮系统、后风挡除霜、电动后视镜 (30)七、空调系统、点烟器、后备电源 (31)八、ABS+EBD系统 (32)九、气囊、安全带预张紧器 (33)十、组合仪表、辅助仪表 (34)十一、数据通讯系统 (36)第三章线束图一﹑M11-3724030DA仪表线束总成 (37)二、M11-3724030BA仪表线束总成插件针脚说明 (38)三﹑M11-3724050DA室内地板线束总成 (51)四﹑M11-3724050DA室内地板线束总成插件针脚说明 (53)五﹑M11 1.6标准型发动机电喷线束总成（M11-3724180CA） (62)六﹑M11 1.6标准型发动机电喷线束总成（M11-3724180CA）插件针脚说明 (64)七﹑前舱线束（M11-3724010DA） (67)八、前舱线束（M11-3724010DA）插件针脚说明 (68)九、空调线束（HA VC总成自带线束）线束图 (73)十、空调线束插件针脚说明 (74)十一、四门线束1、左前门线束（M11—3724070）线束图和插件针脚说明 (77)2、右前门线束（M11—3724080）线束图和插件针脚说明 (80)2PDF 文件使用 "pdfFactory Pro" 试用版本创建3、左后门线束（M11—3724510）线束图和插件针脚说明 (82)4、右后门线束（M11—3724520）线束图和插件针脚说明 (83)十二、顶蓬线束（M11—3724370DA）线束图和插件针脚说明 (84)十三、行李箱线束（M11-37240120）线束图插件针脚说明 (85)十四、启动机正极线束、电瓶负极、线束搭铁线束 (85)3PDF 文件使用 "pdfFactory Pro" 试用版本创建4第一章 读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端：完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针脚端。

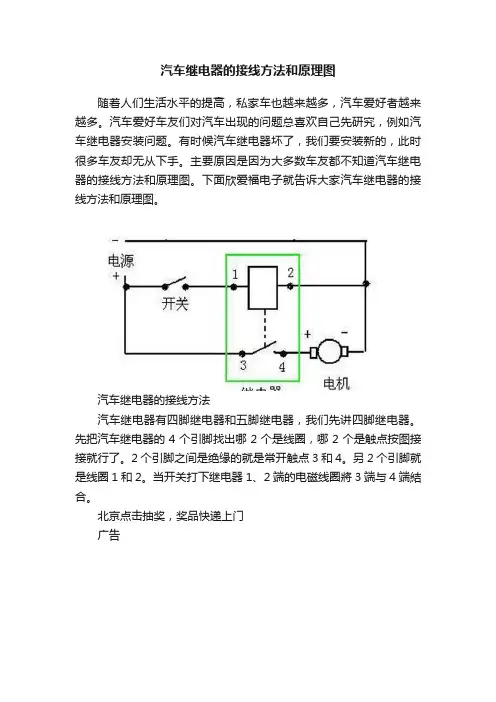

汽车继电器的接线方法和原理图随着人们生活水平的提高，私家车也越来越多，汽车爱好者越来越多。
汽车爱好车友们对汽车出现的问题总喜欢自己先研究，例如汽车继电器安装问题。
有时候汽车继电器坏了，我们要安装新的，此时很多车友却无从下手。
主要原因是因为大多数车友都不知道汽车继电器的接线方法和原理图。
下面欣爱福电子就告诉大家汽车继电器的接线方法和原理图。
汽车继电器的接线方法汽车继电器有四脚继电器和五脚继电器，我们先讲四脚继电器。
先把汽车继电器的4个引脚找出哪2个是线圈，哪2个是触点按图接接就行了。
2个引脚之间是绝缘的就是常开触点3和4。
另2个引脚就是线圈1和2。
当开关打下继电器1、2端的电磁线圈將3端与4端結合。
北京点击抽奖，奖品快递上门广告汽车四脚继电器分85 / 86/ 87 /（30A/87A）的4条线。
85/86这两条是喇叭控制线，85接控制线的正极，86搭铁喇叭的另一个接线柱，不分正负极。
87接电瓶正极，30A/87A接需要控制的电器的正极线。
展开剩余74%汽车五脚继电器其中两脚是线圈电源，另三脚是常开、常闭点。
一般继电器上有触电示意图，也可用万用表检测出来。
一般来说，三支脚的那一边中间是输出触点的公共端子，另外两个引脚是线圈。
两只脚的一端是输出的常开和常闭触点，和公共端子通的是常开，和公共端子不通的常闭。
五脚可以同时断开原来的线路并接通其他线路。
根据各自需求，五脚能代替四脚使用。
汽车继电器原理图汽车继电器原理图是汽车继电器最基础的知识，要想玩转汽车继电器首先我们要知道它的原理。
起动机的工作原理，汽车起动机的控制装置包括电磁开关、起动汽车继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。
电磁开关结构特点电磁开关主要由电磁铁机构和电动机开关两部分组成。
电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。
固定铁心固定不动，活动铁心可以在铜套里做轴向移动。
活动铁心前端固定有推杆，推杆前端安装有开关触盘，活动铁心后段用调节螺钉和连接销与拨叉连接。
详解11款奇瑞A3全车线束2011年款奇瑞A3主要配置和2010年款保持一致，其主要是在动力和内饰上有较大的变化，1.6L车型全面换装1.6L DVVT发动机，1.8L MT则换了新的QR525MH变速器。
为了便于维修人员维修电路故障，本文详细介绍2011年款奇瑞A3轿车全车线束。
奇瑞A3轿车全车线束包括仪表线束、室内地板线束、发动机电喷线束、前舱线束、空调线束、四门线束、顶棚线束、行李厢线束、起动机正极线束和搭铁线束等。
在维修实践中，维修人员频繁接触到的是仪表线束和室内地板线束。
所以，本文重点介绍这两类线束。
1 电路说明1.1 电源及搭铁线1）BAT （Battery）来自蓄电池正极端（不经过任何熔断丝）的电源供给线。
2）IGN1 （点火档1 ON）由点火开关的2#针脚直接输出的电源供给线。
3）KL30 （常火）仅经过正极熔断丝（FB29100 A），从前舱熔断丝和继电器盒“B+”端输出的来自蓄电池正极端的电源供给线。
4）IGN2 （点火档2）由ON档继电器（R5）的30#针脚直接输出的电源供给线。
5）Acc （Accessary，附件）来自点火开关的3#针脚，从仪表熔断丝盒的IP D1端输出的电源供给线。
6）Acc1 （附件1）由ACC继电器（R6）的30#针脚直接输出的电源供给线。
7）31 搭铁线。
8）ILLUM （Illumination，照明）夜光照明线。
1.2 线路颜色和线路标注奇瑞A3轿车电路中用不同英文字母代表不同颜色的导线，其导线标注如图1所示。
A3轿车所用到的英文字母如下：B （黑色）；P （粉色）；W （白色）；Br （棕色）；R （红色）；Gr （灰色）；G （绿色）；O（橙色）；L （蓝色）；Y （黄色）；V （紫色）。
1.3 电路原理图中针脚定义奇瑞A3轿车电路原理图针脚如图2所示。
1）“仪/室/A/6”表示仪表线束与室内线束连接插件的A插件的第6号针脚。
2）“至防盗模块A5”表示到防盗模块的A插头第5号针脚。

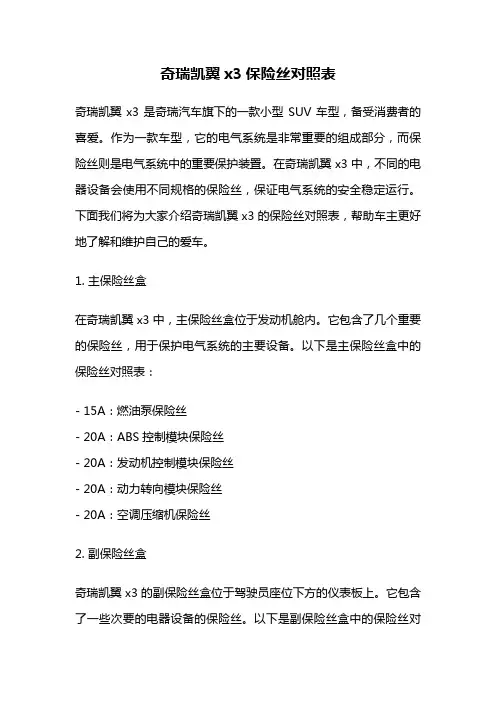

奇瑞凯翼x3保险丝对照表奇瑞凯翼x3是奇瑞汽车旗下的一款小型SUV车型，备受消费者的喜爱。
作为一款车型，它的电气系统是非常重要的组成部分，而保险丝则是电气系统中的重要保护装置。
在奇瑞凯翼x3中，不同的电器设备会使用不同规格的保险丝，保证电气系统的安全稳定运行。
下面我们将为大家介绍奇瑞凯翼x3的保险丝对照表，帮助车主更好地了解和维护自己的爱车。
1. 主保险丝盒在奇瑞凯翼x3中，主保险丝盒位于发动机舱内。
它包含了几个重要的保险丝，用于保护电气系统的主要设备。
以下是主保险丝盒中的保险丝对照表：- 15A：燃油泵保险丝- 20A：ABS控制模块保险丝- 20A：发动机控制模块保险丝- 20A：动力转向模块保险丝- 20A：空调压缩机保险丝2. 副保险丝盒奇瑞凯翼x3的副保险丝盒位于驾驶员座位下方的仪表板上。
它包含了一些次要的电器设备的保险丝。
以下是副保险丝盒中的保险丝对照表：- 7.5A：前雾灯保险丝- 15A：后雾灯保险丝- 10A：倒车雷达保险丝- 20A：电动天窗保险丝- 10A：空调控制模块保险丝3. 内部保险丝盒奇瑞凯翼x3的内部保险丝盒位于驾驶员座位下方的仪表板上。
它包含了一些内部设备的保险丝。
以下是内部保险丝盒中的保险丝对照表：- 20A：车内灯保险丝- 10A：音响保险丝- 7.5A：空调保险丝- 10A：电动窗户保险丝- 15A：雨刷保险丝通过以上保险丝对照表，车主可以根据需要查找相应的保险丝，进行更换或检查。
在更换保险丝时，需要注意选择与原保险丝相同规格的新保险丝，以确保电气系统的正常运行和安全性。
为了保证行车安全，建议车主定期检查保险丝的状态，如果发现保险丝烧断或损坏，应及时更换。
同时，还要注意避免在使用过程中超负荷使用电器设备，以免造成保险丝烧断，甚至引发电气系统故障。
保险丝对照表对于奇瑞凯翼x3的车主来说是一份非常重要的参考资料。
通过了解和掌握保险丝的规格和位置，车主可以更好地维护自己的爱车，保证电气系统的正常运行和安全性。

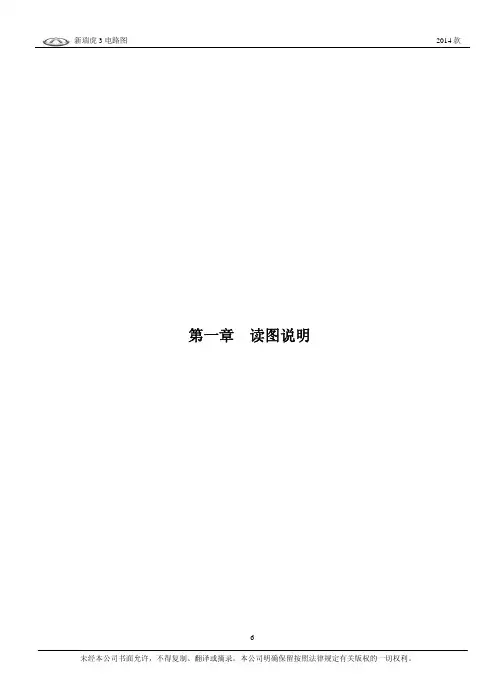

第一章 读图说明一、读图例解充电启动系统导线颜色说明：R 红色；G 绿色；O 橙色；L 蓝色；W 白色；Br 棕色；B 黑色；Gr 灰色Y 黄色；P 粉红色；V 紫色；Lg 浅绿色；Sb 浅蓝色1：电源及搭铁线说明(参照前舱电器盒与仪表保险丝盒电路图)定义走向30b来自蓄电池正极保险丝盒2#60A保险---→前舱电器盒D#端子--→前舱电器盒内部电路30b。
30来自蓄电池正极保险丝盒5#100A保险---→仪表保险丝盒C端子---→仪表内部电路30。
30a来自蓄电池正极保险丝盒1#80A保险---→前舱电器盒E端子---→前舱电器盒内部电路30a。
IG1来自点火开关的2号端子---→仪保E1端子---→仪表保险丝盒内部电路IG1。
IG2a来自点火开关的6号端子---→仪保E2端子---→仪表保险丝盒内部电路IG2a。
IG2b来自点火开关的6号端子---→舱/仪A13端子---→前舱电器盒I1端子---→前舱电器盒内部电路IG2b。
ACC来自点火开关的3号端子---→仪保E4端子---→仪表保险丝盒内部电路ACC。
2：在电路图上，这个区域内的保险丝与继电器都在前舱保险丝盒上。
3：在电路图上，这个区域内的保险与继电器都在仪表电器盒上（个别的除外），例如IP29指的是仪表保险丝盒上的29号保险。
4：电器元件上的端子号。
例如ABS模块1号端子。
5：前舱正极保险盒保险丝编号，例如前舱电源正极保险盒3号保险40A。
6：是搭铁点的位置标示。
例如G107/G108表示G107/G108共用一个搭铁点，位于前舱右前大灯后部。
（详见后面章节搭铁点说明）7：该处为一节点，有其他线束连接此节点。
8：表示导线规格和颜色。
线路颜色含义：B：黑色P：粉红色Sb：浅蓝W：白色 Br：棕色R：红色Gr：灰色G：绿色O：橙色L：蓝色Y：黄色V：紫色Lg：浅绿色线路标注含义：导线横截面积，单位：平方毫米。
主颜色副颜色9：表示仪表保险丝盒上的插件端子。
