捷达轿车继电器和保险丝的位置资料图

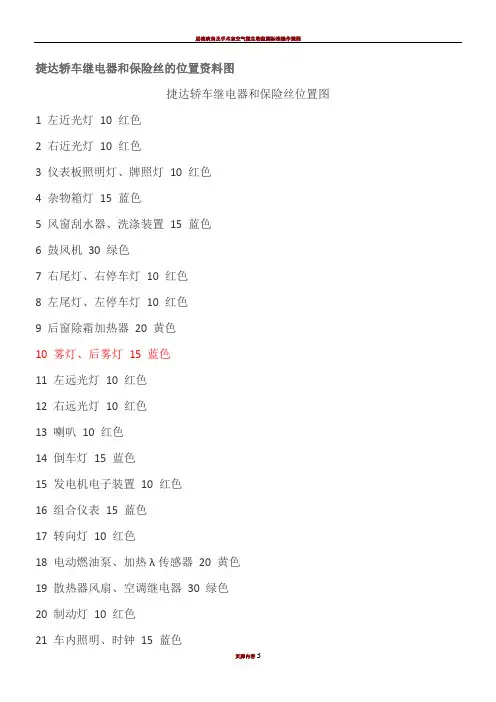

捷达轿车继电器和保险丝位置图
1 左近光灯 10 红色
2 右近光灯 10 红色
3 仪表板照明灯、牌照灯 10 红色
4 杂物箱灯 1
5 蓝色
5 风窗刮水器、洗涤装置 15 蓝色
6 鼓风机 30 绿色
7 右尾灯、右停车灯 10 红色
8 左尾灯、左停车灯 10 红色
9 后窗除霜加热器 20 黄色
10 雾灯、后雾灯 15 蓝色
11 左远光灯 10 红色
12 右远光灯 10 红色
13 喇叭 10 红色
14 倒车灯 15 蓝色
15 发电机电子装置 10 红色
16 组合仪表 15 蓝色
17 转向灯 10 红色
18 电动燃油泵、加热λ传感器 20 黄色
19 散热器风扇、空调继电器 30 绿色
20 制动灯 10 红色
21 车内照明、时钟 15 蓝色
22 收音机、点烟器 10 红色1 空调继电器 13
4 卸荷继电器 18
6 闪光器 21
8 间歇刮水/清洗继电器 19
10 雾灯继电器 53
11 双音喇叭继电器 53
12 燃油泵继电器 67
13 散热器风扇启动继电器 31
14 起动保护继电器 53
15 ABS液压泵继电器 78
16 ABS继电器 79
19 自动变速器继电器 53
21 电动车窗继电器 24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝。

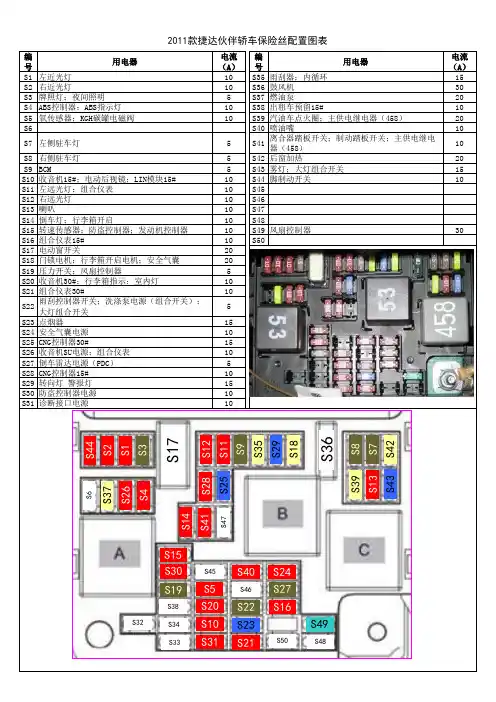

编号用电器电流（A）编号用电器电流（A）S1左近光灯10S35雨刮器；内循环15S2右近光灯10S36鼓风机30S3牌照灯；夜间照明5S37燃油泵20S4ABS控制器；ABS指示灯10S38出租车预留15#10S5氧传感器；KGH碳罐电磁阀10S39汽油车点火圈；主供电继电器（458）20S6S40喷油嘴10S7左侧驻车灯5S41离合器踏板开关；制动踏板开关；主供电继电器（458）10S8右侧驻车灯5S42后窗加热20S9BCM5S43雾灯；大灯组合开关15S10收音机15#；电动后视镜；LIN模块15#10S44脚制动开关10S11左远光灯；组合仪表10S45S12右远光灯10S46S13喇叭10S47S14倒车灯；行李箱开启10S48S15转速传感器；防盗控制器；发动机控制器10S49风扇控制器30S16组合仪表15#10S50S17电动窗开关20S18门锁电机；行李箱开启电机；安全气囊20S19压力开关；风扇控制器5S20收音机30#；行李箱指示；室内灯10S21组合仪表30#10S22雨刮控制器开关；洗涤泵电源（组合开关）；大灯组合开关5S23点烟器15S24安全气囊电源10S25CNG控制器30#15S26收音机SU电源；组合仪表10S27倒车雷达电源（PDC）5S28CNG控制器15#10S29转向灯 警报灯15S30防盗控制器电源10S31诊断接口电源102011款捷达伙伴轿车保险丝配置图表S15S30S 1S 2S 3S 4S 17S5S 6S 7S 8S 9S10S 11S 12S 13S 14S16S 18S19S20S21S22S23S24S 25S 26S27S 28S 29S31S32S33S34S 35S 37S38S 39S40S 41S 42S 43S 44S49S45S46S 47S48S50S 36。

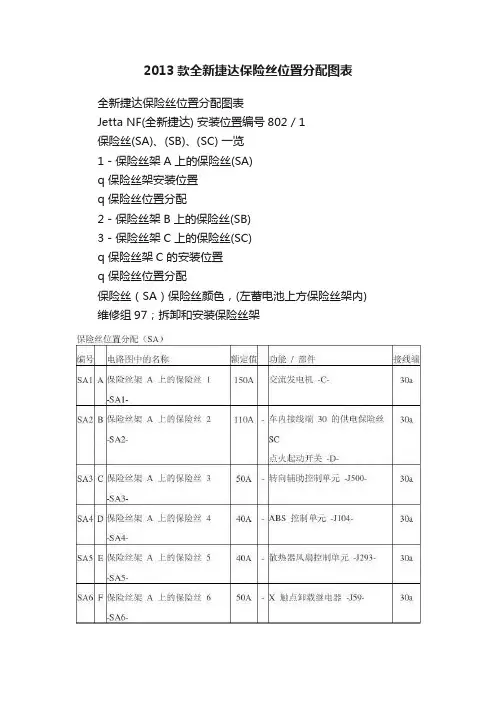

2013款全新捷达保险丝位置分配图表
全新捷达保险丝位置分配图表
Jetta NF(全新捷达) 安装位置编号802 / 1
保险丝(SA)、(SB)、(SC) 一览
1 - 保险丝架A 上的保险丝(SA)
q 保险丝架安装位置
q 保险丝位置分配
2 - 保险丝架B 上的保险丝(SB)
3 - 保险丝架C 上的保险丝(SC)
q 保险丝架C 的安装位置
q 保险丝位置分配
保险丝（SA）保险丝颜色，(左蓄电池上方保险丝架内) 维修组97；拆卸和安装保险丝架
保险丝（SB）保险丝颜色，(左蓄电池上方右侧保险丝架内) 40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
3 A - 紫色
1 A - 浅黑色
保险丝(SC) 保险丝颜色,(仪表板下方)
保险丝颜色
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
保险丝位置分配(SC)实际位置图(位于仪表盘下方)。

全新捷达保险丝位置分配图表
Jetta NF(全新捷达) 安装位置编号802 / 1
保险丝(SA)、(SB)、(SC) 一览
1 - 保险丝架A 上的保险丝(SA)
q 保险丝架安装位置
q 保险丝位置分配
2 - 保险丝架B 上的保险丝(SB)
3 - 保险丝架C 上的保险丝(SC)
q 保险丝架C 的安装位置
q 保险丝位置分配
保险丝（SA）保险丝颜色，(左蓄电池上方保险丝架内)
维修组97；拆卸和安装保险丝架
保险丝（SB）保险丝颜色，(左蓄电池上方右侧保险丝架内)
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
3 A - 紫色
1 A - 浅黑色
保险丝(SC) 保险丝颜色,(仪表板下方)
保险丝颜色
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
保险丝位置分配(SC)实际位置图(位于仪表盘下方)。

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯10 红色
2 右近光灯10 红色
3 仪表板照明灯、牌照灯10 红色
4 杂物箱灯1
5 蓝色
5 风窗刮水器、洗涤装置15 蓝色
6 鼓风机30 绿色
7 右尾灯、右停车灯10 红色
8 左尾灯、左停车灯10 红色
9 后窗除霜加热器20 黄色
10 雾灯、后雾灯15 蓝色
11 左远光灯10 红色
12 右远光灯10 红色
13 喇叭10 红色
14 倒车灯15 蓝色
15 发电机电子装置10 红色
16 组合仪表15 蓝色
17 转向灯10 红色
18 电动燃油泵、加热λ传感器20 黄色
19 散热器风扇、空调继电器30 绿色
20 制动灯10 红色
21 车内照明、时钟15 蓝色
22 收音机、点烟器10 红色
1 空调继电器13
4 卸荷继电器18
6 闪光器21
8 间歇刮水/清洗继电器19
10 雾灯继电器53
11 双音喇叭继电器53
12 燃油泵继电器67
13 散热器风扇启动继电器31
14 起动保护继电器53
15 ABS液压泵继电器78
16 ABS继电器79
19 自动变速器继电器53
21 电动车窗继电器24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝。

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯10 红色
2 右近光灯10 红色
3 仪表板照明灯、牌照灯10 红色
4 杂物箱灯1
5 蓝色
5 风窗刮水器、洗涤装置15 蓝色
6 鼓风机30 绿色
7 右尾灯、右停车灯10 红色
8 左尾灯、左停车灯10 红色
9 后窗除霜加热器20 黄色
10 雾灯、后雾灯15 蓝色
11 左远光灯10 红色
12 右远光灯10 红色
13 喇叭10 红色
14 倒车灯15 蓝色
15 发电机电子装置10 红色
16 组合仪表15 蓝色
17 转向灯10 红色
18 电动燃油泵、加热λ传感器20 黄色
19 散热器风扇、空调继电器30 绿色
20 制动灯10 红色
21 车内照明、时钟15 蓝色
22 收音机、点烟器10 红色1 空调继电器13
4 卸荷继电器18
6 闪光器21
8 间歇刮水/清洗继电器19
10 雾灯继电器53
11 双音喇叭继电器53
12 燃油泵继电器67
13 散热器风扇启动继电器31
14 起动保护继电器53
15 ABS液压泵继电器78
16 ABS继电器79
19 自动变速器继电器53
21 电动车窗继电器24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝
感谢您的支持与配合，我们会努力把内容做得更好！。

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图

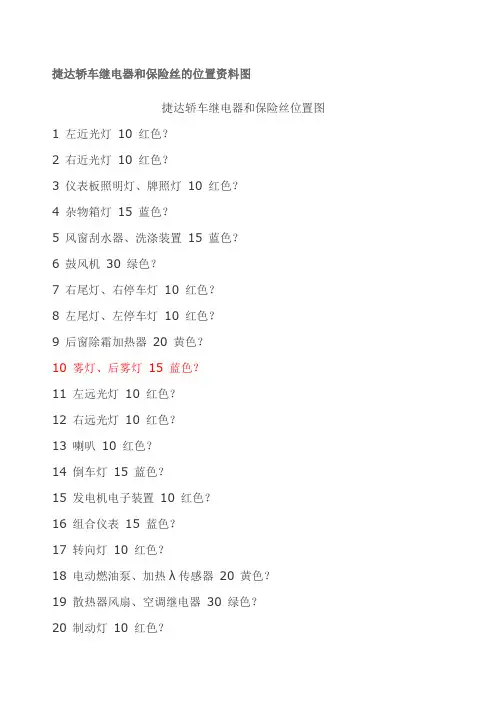

1 左近光灯10 红色？
2 右近光灯10 红色？
3 仪表板照明灯、牌照灯10 红色？
4 杂物箱灯1
5 蓝色？
5 风窗刮水器、洗涤装置15 蓝色？
6 鼓风机30 绿色？
7 右尾灯、右停车灯10 红色？
8 左尾灯、左停车灯10 红色？
9 后窗除霜加热器20 黄色？
10 雾灯、后雾灯15 蓝色？
11 左远光灯10 红色？
12 右远光灯10 红色？
13 喇叭10 红色？
14 倒车灯15 蓝色？
15 发电机电子装置10 红色？
16 组合仪表15 蓝色？
17 转向灯10 红色？
18 电动燃油泵、加热λ传感器20 黄色？
19 散热器风扇、空调继电器30 绿色？
20 制动灯10 红色？
21 车内照明、时钟15 蓝色？
22 收音机、点烟器10 红色
1 空调继电器13？
4 卸荷继电器18？
6 闪光器21？
8 间歇刮水/清洗继电器19？
10 雾灯继电器53？
11 双音喇叭继电器53？
12 燃油泵继电器67？
13 散热器风扇启动继电器31？
14 起动保护继电器53？
15 ABS液压泵继电器78？
16 ABS继电器79？
19 自动变速器继电器53？
21 电动车窗继电器24？
22 ABS阀、ABS液压泵保险丝？
23 空调、双频道收放机保险丝？
24 电动车窗保险丝。

二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。

图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色 bl-蓝色B-起动机T1a-单孔接头——蓄电池附近 sw-黑色 gr-灰色C-发电机①接地线，蓄电池——车身 ro-红色 li-紫色C1-电压调节器②接地线，变速器——车身 br-棕色 ge-黄色D-点火开关–接地连接点1，前大灯线束内 gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F 18-散热器风扇温度开关 F 26-自动阻风门温度开关* F 35-进气管预热温度开关* F 87-风扇起动温度开关 J 81-进气管预热继电器 J 138-散热器风扇起动控制单元 N 1-自动阻风门 N 52-加热电阻（部分负荷处喉管加热-化油器） N 69-冷起动热时间阀 T 1n -单孔插头，左前大灯附近 T 2a -两孔插头，左前大灯附近 V 7-散热器风扇–接地连接点，发动机接地，右前线束内–接地连接点1，前大灯线束内-正极连接点（30），左前线束内–正极连接点（15），化油器线束内注：*不适用1.8L 发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G 40-霍尔传感器 J 130-超速切断控制器单元，仅用于1.8L 发动机 N-点火线圈 N 41-晶体管点火系统控制单元，压力通风舱左侧 N 51-进气管预热加热电阻 N 68-怠速-超速控制阀 O-分电器 P-火花塞插头 Q-火花塞 -接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F 1-油压开关*（180kPa ） F 22-油压开关*（30 kPa ） G-燃油表传感器G 2-冷却液温度表传感器 K 1-远光警报灯 K 5-转向警报灯 T28-28孔插头，在仪表板上 –搭铁连接点1，在发动机舱线束内注：*不适用1.8L 发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G 1-燃油表 G 3-冷却液温度表 G 5-转速表 G 54-速度传感器（仪表板内） J 6-稳压器 J 243-油压和冷却液报警及转速度表控制单元 K 3-油压警报灯 K 28-冷却液温度警报灯 L 8-时钟照明灯 L 10-仪表板照明灯 T 1d -单孔插接件，继电器盘后面 T11-11孔插接件，控制器J 243上 T28-28孔插接件，仪表板旁 Y 2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F 9-手制动指示灯开关 F 34-制动液面警报开关 K 7-双管路制动及手制动指示灯 L 66-磁带盒照明灯 T 2i -两孔插接件，仪表板后–接地点1，继电器盘旁 –接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E 9-鼓风机开关 L 16-空调控制板照明灯 L 28-点烟器照明灯 N 23-鼓风机串联电阻 R-收放机插头 S 24-过热保险丝 T 1b -单孔插接件，继电器盘后面 T 1c -单孔插接件，继电器盘后面 T 1m -单也插接件，仪表板的右后面 T2V-两孔插接件，鼓风机串联电阻上 T 3a -3孔插接件，仪表板后 T5e-5孔插接件，鼓风机串联电阻上 T8-8孔插接件，收放机上 U 1-点烟器 V 2-鼓风机–连接点（30），仪表线束 -接地点，接线柱A 左下面 –接地连接1，仪表线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F 2-左前门联锁开关 F 3-右前门联锁开关 F 5-行李舱照明灯开关 F 10-左后门联锁开关 F 11-右后门联锁开关 T 1e -单孔插接件，继电器盘上部 T 10-单孔插接件，继电器盘上部 T 2e -2孔插接件，行李舱左后部 T 21-2孔插接件，行李舱左侧 W 3-行李舱灯 W 15-带延迟关闭的内饰灯（室内灯） X-牌照灯 –接地点1，继电器盘旁 –接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E 102-灯光距离调节器 L 54-灯光调节器照明灯 T 2f -2孔插接件，车身左前围板上 V 48-左灯光调节电机 V 49-右灯光调节电机–接地点1，断电器盘附近 –接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E 4-变光及转向灯开关 L 1-左前大灯双丝灯 L 2-右前大灯双丝灯 M 1-左停车灯 M 3-右停车灯 T5b-5孔插接件，转向柱开关后面 –接地连接点1，前大灯线束内 -接地连接点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E 2-转向灯开关 E 3-遇险警报灯开关 E 19-驻车灯开关 J 2-遇险警报灯继电器（闪光器） K 6-遇险警报灯 T4c-4孔插接件，转向柱开关后 T5b-5孔插接件，转向柱开关后 T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M 2-右尾灯 M 4-左尾灯 M 5-左前转向灯 M 6-左后转向灯 M 7-右前转向灯 M 8-右后转向灯 M 18-左侧停车转向灯 M 19-右侧停车转向灯 T 1i -单孔插接件，左减震器支柱后 T 2d -2孔插接件，左减振器支柱后 T6a-6孔插接件，左尾灯 T6b-6孔插接件，右尾灯 – 接地点，行李舱盖左侧-接地点，行李舱盖右侧 –接地点，左尾灯灯架处 - 接地点，右尾灯灯架处–接地连接点1，前大灯线束内 -接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E 1-车灯开关 E 20-车灯控制开关和仪表 F-制动灯开关 L 9-车灯开关照明灯 M 9-左制动灯 M 10-右制动灯 T 1m -单孔插接件，插在继电器位置10触点3上 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上 - 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E 15-后风窗加热开关F 4-倒车灯开关 H 1-双音喇叭 J 4-双音喇叭继电器 K 10-后风窗加热指示灯 L 39-后风窗加热开关照明灯 M 16-左倒车灯 M 17-右倒车灯 T 2b -2孔插接件，继电器盘后面 T 2e -2孔插接件，行李舱左后侧 T6a-6孔插接件，左尾灯上 T6b-6孔插接件，右尾灯上 Z 1-后风窗加热–接地点，行李舱右侧 -接地点，左尾灯灯架上 -接地点，右尾灯灯架上–接地连接点，双音喇叭线束内 –电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E 23-前后雾灯开关 K 13-后雾灯指示灯 L 20-后雾灯灯泡 L 40-前、后雾灯开关照明灯T 2g -2孔插接件，左后悬架上 T6a-6孔插接件，左尾灯上 - 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E 22-间歇工作的前风窗雨刷器开关 H 1-喇叭开关 J 31-清洗/刮水-间歇自动控制继电器 T4c-4孔插接件，转向柱开关后 T5c-5孔插接件，转向柱开关后 T7a-7孔插接件，转向柱开关后 V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J 30-后风窗雨刷器和清洗器继电器 T 2 c -2孔插接件，仪表板右后部 T 2k -2孔插接件，行李舱左后部 V 12-后风窗雨刷电机 V 59-前、后风窗洗涤泵 W 6-杂物箱照明灯 –接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池 E 9-鼓风机开关 E 33-蒸发器温度开关（温度低开+1℃时断开） E 35-空调开关 F 73-制冷液管路低压开关（压力低于200kPa 时断开） J 32-空调继电器 N 23-鼓风机串联电阻N 62-怠速提升双通阀 S 23-主保险丝 S 24-过热保险丝 T 1a -单孔插接件，仪表板后 T 1c -单孔插接件，仪表板后 T 2a -2孔插接件，仪表板后 T 21-2孔插接件，发动机舱前 T 3a -3孔插接件，仪表板后 T5a-5孔插接件，仪表板后 T5b-5孔插接件，仪表板后 V 2-鼓风机–接地点1，继电器盘附近 –接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F 18-散热器风扇热敏开关 F 23-空调管路上的高压开关 J 69-起动继电器 J 138-散热器风扇控制单元 N 25-空调电磁离合器 T 1b -单孔插接件 T 2c -2孔插接件，发动机舱前 T 2e -2孔插接件，发动机舱前 T 2f -2孔插接件，发动机舱前 T 2g -2孔插接件，发动机舱前 T 21-2孔插接件，发动机舱前 V 7-散热器风扇 –接地端1，左前线束内图6-2-42 前后雾灯开关、前雾灯电路图E 23-前后雾灯开关 J 5-前雾灯继电器 K 13-后雾灯指示灯 L 22-左前雾灯 L 23-右前雾灯 L 40-前后雾灯开关照明灯 T 2b -2孔插接件，右前大灯附近 T 2g -2孔插接件，右前大灯附近 T 2h -2孔插接件，左前大灯附近 –接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关 E 20-开关及仪表照明调节器 K-仪表部件 L 16-空调调节器照明灯 L 28-点烟器照明灯 L 39-后风窗加热开关照明灯 L 40-前、后雾灯开关照明灯 R-带双音调谐的收放机 R 2-左前扬声器 R 3-右前扬声器 R 11-天线 T 1-单孔插接件，继电器盘后 T 2-2孔插接件，仪表板中后部 T8-8孔插接件，收音机上 T8a-8孔插接件，收音机上 T28-28孔插接件，收音机上 U 1-点烟器–接地点，接线柱A-右下部 –电源正极连接点（30a ），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池 G 2-冷却液温度传感器 G 40-霍尔传感器 G 62-冷却温度传感器 J 220-多点喷射控制单元 N 79-加热电阻（曲轴箱通风） N 152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 –接地点，在气缸盖上–接地连接点1，在发动机舱线束内 –接地连接点（传感器接地），在发动机线束内 –正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图 F 60-怠速开关 G 61-爆震传感器1 G 69-节气门电位计 G 72-进气温度传感器 G 88-节气门调节器电位计 J 220-多点喷射控制单元 J 338-节气门控制单元 T80-80孔接点 V 60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机 D-点火开关 G 28-发动机转速传感器 G 66-爆震传感器2 J 220-多点喷射控制单元 T3-3孔插头，靠近发动机转速传感器 T80-80孔插头 -接地点，在发动机舱左侧 –接地连接点（传感器接地），在发动机线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G 39-λ传感器 G 70-空气流量计 J 17-燃油泵继电器 J 220-多点喷射控制单元 N 30-1缸喷油器 N 31-2缸喷油嘴 N 32-3缸喷油器 N 33-4缸喷油器 N4a-4孔插头 T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后 –连接点（喷油阀），在发动机舱线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池 G-燃油表传感器 G 6-燃油泵 J 32-空调继电器，在继电器盘上 J 220-多点喷射控制单元 N 25-空调装置电磁离合器 N 80-活性磁罐电磁阀 1 S 51-保险丝 T8-8孔插头 T16-16孔插头，V .A.G1551自诊断接口 T80-80孔插头 –接地连接点1，在仪表板线束内 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F 1-机油压力开关 F 22-机油压力开关（30kPa ）G 1-燃油表 G 3-冷却液温度表 K-仪表板 T8-8孔插头 T28-28孔插头，在仪表板上 ws-白色 sw-黑色 ro-红色 br-棕色 gn-绿色 bl-蓝色 gr-灰色 li-紫色 ge-黄色。

捷达轿车继电器和保险丝的位置资料图
捷达轿车继电器和保险丝位置图
1 左近光灯10 红色
2 右近光灯10 红色
3 仪表板照明灯、牌照灯10 红色
4 杂物箱灯1
5 蓝色
5 风窗刮水器、洗涤装置15 蓝色
6 鼓风机30 绿色
7 右尾灯、右停车灯10 红色
8 左尾灯、左停车灯10 红色
9 后窗除霜加热器20 黄色
10 雾灯、后雾灯15 蓝色
11 左远光灯10 红色
12 右远光灯10 红色
13 喇叭10 红色
14 倒车灯15 蓝色
15 发电机电子装置10 红色
16 组合仪表15 蓝色
17 转向灯10 红色
18 电动燃油泵、加热λ传感器20 黄色
19 散热器风扇、空调继电器30 绿色
20 制动灯10 红色
21 车内照明、时钟15 蓝色
22 收音机、点烟器10 红色1 空调继电器13
4 卸荷继电器18
6 闪光器21
8 间歇刮水/清洗继电器19
10 雾灯继电器53
11 双音喇叭继电器53
12 燃油泵继电器67
13 散热器风扇启动继电器31
14 起动保护继电器53
15 ABS液压泵继电器78
16 ABS继电器79
19 自动变速器继电器53
21 电动车窗继电器24
22 ABS阀、ABS液压泵保险丝
23 空调、双频道收放机保险丝
24 电动车窗保险丝。

二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图6-2-23~图6-2-49所示。

图6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器ws-白色bl-蓝色B-起动机T1a-单孔接头——蓄电池附近sw-黑色gr-灰色C-发电机①接地线，蓄电池——车身ro-红色li-紫色C1-电压调节器②接地线，变速器——车身br-棕色ge-黄色D-点火开关–接地连接点1，前大灯线束内gn-绿色图6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F18-散热器风扇温度开关F26-自动阻风门温度开关* F35-进气管预热温度开关* F87-风扇起动温度开关J81-进气管预热继电器J138-散热器风扇起动控制单元N1-自动阻风门N52-加热电阻（部分负荷处喉管加热-化油器）N69-冷起动热时间阀T1n-单孔插头，左前大灯附近T2a-两孔插头，左前大灯附近V7-散热器风扇–接地连接点，发动机接地，右前线束内注：*不适用1.8L发动机图6-2-25 进气歧管预热、点火系统、超速切断电路图G40-霍尔传感器J130-超速切断控制器单元，仅用于1.8L发动机N-点火线圈N41-晶体管点火系统控制单元，压力通风舱左侧N51-进气管预热加热电阻N68-怠速-超速控制阀O-分电器P-火花塞插头Q-火花塞 -接地点，发动机舱左侧–接地连接点1，发动机舱线束内图6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关*（180kPa）F22-油压开关*（30 kPa）G-燃油表传感器G2-冷却液温度表传-远光警报灯K5-转向警报灯T28-28孔插头，在仪表板上–搭铁连接点1，感器K Array 1在发动机舱线束内注：*不适用1.8L发动机图6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G1-燃油表G3-冷却液温度表G5-转速表G54-速度传感器（仪表板内）J6-稳压器J243-油压和冷却液报警及转速度表控制单元K3-油压警报灯K28-冷却液温度警报灯L8-时钟照明灯L10-仪表板照明灯T1d-单孔插接件，继电器盘后面T11-11孔插接件，控制器J243上T28-28孔插接件，仪表板旁Y2-数字式时钟图6-2-28 手制动和制动液液面警报、磁带盒照明电路图F9-手制动指示灯开关F34-制动液面警报开关K7-双管路制动及手制动指示灯L66-磁带盒照明灯T2i-两孔插接件，仪表板后–接地点1，继电器盘旁–接地点1，发动机舱线束内–接地连接1，前大灯线束内图6-2-29 点烟器、收放机、鼓风机电路图E9-鼓风机开关L16-空调控制板照明灯L28-点烟器照明灯N23-鼓风机串联电阻R-收放机插头S24-过热保险丝T1b-单孔插接件，继电器盘后面T1c-单孔插接件，继电器盘后面T1m-单也插接件，仪表板的右后面T2V-两孔插接件，鼓风机串联电阻上T3a-3孔插接件，仪表板后T5e-5孔插接件，鼓风机串联电阻上T8-8孔插接件，收放机上U1-点烟器V2-鼓风机–连接点（30），仪表线束线束内图6-2-30 车内灯、行李仓照明灯、牌照灯电路图F2-左前门联锁开关F3-右前门联锁开关F5-行李舱照明灯开关F10-左后门联锁开关F11-右后门联锁开关T1e-单孔插接件，继电器盘上部T10-单孔插接件，继电器盘上部T2e-2孔插接件，行李舱左后部T21-2孔插接件，行李舱左侧W3-行李舱灯W15-带延迟关闭的内饰灯（室内灯）X-牌照灯–接地点1，继电器盘旁–接地点，行李舱左侧–接地点，后挡板右侧图6-2-31 前大灯远近光调节电路图E102-灯光距离调节器L54-灯光调节器照明灯T2f-2孔插接件，车身左前围板上V48-左灯光调节电机V49-右灯光调节电机–接地点1，断电器盘附近–接地点1，前大灯线束内–接地点2，前大灯线束内图6-2-32 前大灯、停车灯、变光及转向灯开关电路图E4-变光及转向灯开关L1-左前大灯双丝灯L2-右前大灯双丝灯M1-左停车灯M3-右停车灯T5b-5孔插接件，转向柱开关后面点2，前大灯线束内图6-2-33 转向信号和危险警报灯、驻车灯开关电路图E2-转向灯开关E3-遇险警报灯开关E19-驻车灯开关J2-遇险警报灯继电器（闪光器）K6-遇险警报灯T4c-4孔插接件，转向柱开关后T5b-5孔插接件，转向柱开关后T7a –7孔插接件，转向柱开关后图6-2-34 转向灯、尾灯电路图M2-右尾灯M4-左尾灯M5-左前转向灯M6-左后转向灯M7-右前转向灯M8-右后转向灯M18-左侧停车转向灯M19-右侧停车转向灯T1i-单孔插接件，左减震器支柱后T2d-2孔插接件，左减振器支柱后T6a-6孔插接件，左尾灯T6b-6孔插接件，右尾灯–接地点，行李舱盖左侧-接地点，行李舱盖右侧–接地点，左尾灯灯架处- 接地点，右尾灯灯架处–接地连接点1，前大灯线束内-接地点2，前大灯线束内图6-2-35 车灯开关、制动灯电路图E1-车灯开关E20-车灯控制开关和仪表F-制动灯开关L9-车灯开关照明灯M9-左制动灯M10-右制动灯T1m-单孔插接件，插在继电器位置10触点3上T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上-接地点，左尾灯灯架上- 接地点，右尾灯灯架上图6-2-36 倒车灯、后窗加热、双音喇叭电路图E15-后风窗加热开关F4-倒车灯开关H1-双音喇叭J4-双音喇叭继电器K10-后风窗加热指示灯L39-后风窗加热开关照明灯M16-左倒车灯M17-右倒车灯T2b-2孔插接件，继电器盘后面T2e-2孔插接件，行李舱左后侧T6a-6孔插接件，左尾灯上T6b-6孔插接件，右尾灯上Z1-后风窗加热–接地点，行李舱右侧-接地点，左尾灯灯架上-接地点，右尾灯灯架上–接地连接点，双音喇叭线束内–电源线连接点，双音喇叭线束内图6-2-37 后雾灯电路图E23-前后雾灯开关K13-后雾灯指示灯L20-后雾灯灯泡L40-前、后雾灯开关照明灯T2g-2孔插接件，左后悬架上T6a-6孔插接件，左尾灯上- 接地点，右尾灯灯架图6-2-38 前风窗刮水器、清洗装置电路图E22-间歇工作的前风窗雨刷器开关H1-喇叭开关J31-清洗/刮水-间歇自动控制继电器T4c-4孔插接件，转向柱开关后T5c-5孔插接件，转向柱开关后T7a-7孔插接件，转向柱开关后V-前风窗雨刷电机图6-2-39 后风窗刮水器、清洗装置、杂物箱照明灯电路图J30-后风窗雨刷器和清洗器继电器T2 c-2孔插接件，仪表板右后部T2k-2孔插接件，行李舱左后部V12-后风窗雨刷电机V59-前、后风窗洗涤泵W6-杂物箱照明灯–接地点，后挡板右侧–接地连接点1，仪表线束内图6-2-40 空调开关、鼓风机电路图A-蓄电池E9-鼓风机开关E33-蒸发器温度开关（温度低开+1℃时断开）E35-空调开关F73-制冷液管路低压开关（压力低于200kPa时断开）J32-空调继电器N23-鼓风机串联电阻N62-怠速提升双通阀S23-主保险丝S24-过热保险丝T1a-单孔插接件，仪表板后T1c-单孔插接件，仪表板后T2a-2孔插接件，仪表板后T21-2孔插接件，发动机舱前T3a-3孔插接件，仪表板后T5a-5孔插接件，仪表板后T5b-5孔插接件，仪表板后V2-鼓风机–接地点1，继电器盘附近–接地点1，仪表线束内图6-2-41 电磁离合器、压力开关、散热器风扇电路图F 18-散热器风扇热敏开关 F 23-空调管路上的高压开关 J 69-起动继电器 J 138-散热器风扇控制单元 N 25-空调电磁离合器 T 1b -单孔插接件 T 2c -2孔插接件，发动机舱前 T 2e -2孔插接件，发动机舱前 T 2f -2孔插接件，发动机舱前 T 2g -2孔插接件，发动机舱前 T 21-2孔插接件，发动机舱前 V7-散热器风扇 –接地端1，左前线束内图6-2-42 前后雾灯开关、前雾灯电路图E23-前后雾灯开关J5-前雾灯继电器K13-后雾灯指示灯L22-左前雾灯L23-右前雾灯L40-前后雾灯开关照明灯T2b-2孔插接件，右前大灯附近T2g-2孔插接件，右前大灯附近T2h-2孔插接件，左前大灯附近–接地端1，前大灯线束内图6-2-43 收放机、前扬声器、拉杆天线电路图D-点火开关E20-开关及仪表照明调节器K-仪表部件L16-空调调节器照明灯L28-点烟器照明灯L39-后风窗加热开关照明灯L40-前、后雾灯开关照明灯R-带双音调谐的收放机R2-左前扬声器R3-右前扬声器R11-天线T1-单孔插接件，继电器盘后T2-2孔插接件，仪表板中后部T8-8孔插接件，收音机上T8a-8孔插接件，收音机上T28-28孔插接件，收音机上U1-点烟器–接地点，接线柱A-右下部–电源正极连接点（30a），仪表板线束内图6-2-44 多点喷射控制单元、点火系统、冷却液温度传感器电路图A-蓄电池 G 2-冷却液温度传感器 G 40-霍尔传感器 G 62-冷却温度传感器 J 220-多点喷射控制单元 N 79-加热电阻（曲轴箱通风） N 152-点火线圈 P-火花塞插头 Q-火花塞 T4-4孔插头 T8-8孔插头 T80-80孔插头 –接地点，在气缸盖上 –接地连接点1，在发动机舱线束内 –接地连接点（传感器接地），在发动机线束内 –正极连接点1（15），在发动机舱线束内–连接点1，在多点喷射控制单元线束内图6-2-45 多点喷射控制单元、节气门控制单元、爆震传感器1、进气温度传感器电路图F60-怠速开关G61-爆震传感器1 G69-节气门电位计G72-进气温度传感器G88-节气门调节器电位计J220-多点喷射控制单元J338-节气门控制单元T80-80孔接点V60-节气门调节器图6-2-46 多点喷射控制单元、发动机转速传感器、爆震传感器电路图B-起动机D-点火开关G28-发动机转速传感器G66-爆震传感器2 J220-多点喷射控制单元T3-3孔插头，靠近发动机转速传感器T80-80孔插头 -接地点，在发动机舱左侧–接地连接点（传感器接地），在发动机线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-47 多点喷射控制单元、空气流量计、燃油泵继电器、喷油器电路图G39-λ传感器G70-空气流量计J17-燃油泵继电器J220-多点喷射控制单元N30-1缸喷油器N31-2缸喷油嘴N32-3缸喷油器N33-4缸喷油器N4a-4孔插头T80-80孔插头TV2-30号接线柱，分线器，在继电器盘后–连接点（喷油阀），在发动机舱线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色图6-2-48 多点喷射控制单元、燃油泵电路图A-蓄电池G-燃油表传感器G6-燃油泵J32-空调继电器，在继电器盘上J220-多点喷射控制单元N25-空调装置电磁离合器N80-活性磁罐电磁阀 1 S51-保险丝T8-8孔插头T16-16孔插头，V.A.G1551自诊断接口T80-80孔插头–接地连接点1，在仪表板线束内ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色注*散热器风扇接通控制单元图6-2-49 仪表板电路图F1-机油压力开关F22-机油压力开关（30kPa）G1-燃油表G3-冷却液温度表K-仪表板T8-8孔插头T28-28孔插头，在仪表板上ws-白色sw-黑色ro-红色br-棕色gn-绿色bl-蓝色gr-灰色li-紫色ge-黄色1、捷达轿车有几种车型？答：捷达轿车目前有12种车型。

附加电器位置：个别位置变化以实车为准：B —起动锁止及倒车灯继电器*（175）C — S111电动窗供电保险丝S112中控锁/电动窗控制单元供电保险丝D —雾灯继电器（53）E —大灯继电器F —主供电及电器（458）说明：* —仅适用于自动变速车支架上插头位置：10孔插头T10a ，蓝色10孔插头T10b ，棕色10孔插头T10c ，黑色6孔插头T6b ，粉色10孔插头T10f ，灰色10孔插头T10d ，红色6孔插头T6a ，红色6孔插头T6c ，棕色10孔插头T10e ，紫色1 2 3 4 5 6 7 8 9 10 11 12 13 14E1 -灯开关E4 -手动变光开关E7 -前雾灯开关E18 -后雾灯开关J59 -X 触点卸荷继电器K17 -前雾灯指示灯L9 -灯开关照明灯泡S7 -保险丝支架上7号保险丝S8 -保险丝支架上8号保险丝S24 -保险丝支架上24号保险丝T17 -17孔插接件，在大灯旋转开关后面-正极连接(58b) ，在仪表板线束内-接地连接，在车内线束内-接地点，在继电器支架旁车身处-螺栓连接（30），在继电器支架旁-连接，在车内线束内3015X 31大灯旋转开关w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色注:其它部分请参看Jetta 2005年型15 16 17 18 19 20 21 22 23 24 25 26 27 283015X 31E20 -仪表照明调节器L20 -后雾灯L22 -左前雾灯L23 -右前雾灯M2 -右尾灯M4 -左尾灯S3 -保险丝支架上3号保险丝T3 -3孔插接件，在仪表照明调节器后面-接地点，行李舱锁下部-接地点，蓄电池－车身-接地点，右前纵梁，大灯线束内-正极连接(58b) ，在仪表板线束内-接地连接，在车内线束内-接地连接，在大灯线束内-接地连接，在车内线束内-连接，在车内线束内尾灯，前后雾灯，仪表照明调节器w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色注:其它部分请参看Jetta 2005年型G6G 1G 1029 30 31 32 33 34 35 36 37 38 39 40 41 423015X 31E35 -空调开关E165 -行李箱电子开启开关E15 -后风窗加热开关K84 -空调指示灯K10 -后风窗加热指示灯L39 -后风窗加热开关照明灯L43 -空调开关照明灯T17a -17孔插头，插接电子集成开关-正极连接(58b) ，在仪表板线束内w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色注:其它部分请参看Jetta 2005年型空调开关，行李箱电子开启开关，后风窗加热开关43 44 45 46 47 48 49 50 51 52 53 54 55 563015X 31E3 -遇险报警灯开关E9 -鼓风机开关F8 -行李箱灯开关F200 -温度开关J21 -警报闪光继电器J220 -发动机控制单元K6 -警报灯N63 -空调内循环风扇S20 -保险丝支架上20号保险丝S35 -保险丝支架上35号保险丝S48 -保险丝支架上48号保险丝-接地点，在继电器支架旁车身处-接地点，在行李箱左侧-接地点，在左前翼子板（A 柱下）-接地连接，在大灯线束内-螺栓连接（30），在继电器支架上-连接，在车内线束内-正极连接点，在车内线束内-接地连接点，在车内线束内T10d -10孔红色插头，在继电器支架上行李箱照明灯警报灯开关，警报灯，空调内循环风扇，行李箱灯开关，行李箱灯w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色57 58 59 60 61 62 63 64 65 66 67 68 69 703015X 31E2 -转向灯开关V139-行李箱开启电机S17 -保险丝支架上17号保险丝S18 -保险丝支架上18号保险丝S29 -保险丝支架上29号保险丝Z1 -后风窗加热电阻接地连接，在行李舱右侧正极连接点，在点火开关线束内-螺栓连接（30），在继电器支架上-接地连接点，在车内线束内-正极连接点，在车内线束内注:其它部分请参看Jetta 2005年型行李箱开启电机，后风窗加热电阻w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色7172737475767778798081 8283843015X 31D -点火开关J200-电动后视镜调整开关J386-中控锁/电动窗控制单元V20 -左电动后视镜V21 -右电动后视镜V56 -左前门中控锁V57-右前门中控锁电机V58-左后门中控锁电机V59-右后门中控锁电机S10-保险丝支架上10号保险丝S26-保险丝支架上26号保险丝-正极连接(15)，在车内线束内-正极连接(58)，在车内线束内-连接(自诊断K 线)，在仪表板线束内T10e -10孔紫色插头，在继电器支架上T15-15孔插头，插接中控锁/电动窗控制单元T23 -23孔插头，插接中控锁/电动窗控制单元T16 -16孔插头，自诊断接口T4-4孔插头，插接左前门中控锁注:其它部分请参看Jetta 2005年型电动后视镜，中控锁/电动窗控制单元，中央门锁w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色8586878889909192939495 969798X E39-后车门玻璃升降器联锁开关E40-左前门玻璃升降开关E53-左后门玻璃升降开关，司机侧E55-右后门玻璃升降开关，司机侧E81-右前门玻璃升降开关，司机侧E150-车内锁开关，司机侧J386-中央门锁/电动窗控制单元J400-遥控锁控制单元L76-左前门玻璃升降开关照明S111-玻璃升降器供电保险T10f -10孔灰色插头，在继电器支架上T16a -16孔插头，插接左前门玻璃升降开关T15-15孔插头，插接中控锁/电动窗控制单元T23 -23孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型司机车门中控锁/电动窗开关，遥控锁控制单元w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色ee99100101 102103104105106107108109110111112X E52-左后门电动窗开关E54-右后门电动窗开关E107-右前门电动窗开关E234-行李箱把手开关F124-行李箱锁钥匙开关F201-行李箱锁电子开关J386-中央门锁/电动窗控制单元S112-中央锁/电动窗单元供电保险T5n -5孔插头，插接右前门电动窗开关T5p -5孔插头，插接左后门电动窗开关T5q -5孔插头，插接右后门电动窗开关-接地连接点，在车内线束内T10f -10孔灰色插头，在继电器支架上T15-15孔插头，插接中控锁/电动窗控制单元孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型电动窗开关，行李箱锁把手/钥匙开关，行李箱锁电子开关w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色113114115 1161171181191201211221231241251263015X 31J386-中央门锁/电动窗控制单元V26-左后门玻璃升降电机V27-右后门玻璃升降电机V147-司机侧玻璃升降电机V148-副司机侧玻璃升降电机T2a -2孔插头，在车门线束内T2b -2孔插头，在车门线束内T2c -2孔插头，在车门线束内T2d -2孔插头，在车门线束内T3a -3孔插头，在车门线束内T3b -3孔插头，在车门线束内T3d -3孔插头，在车门线束内T6m -6孔插头，插接司机侧玻璃升降电机T6n -6孔插头，插接副司机侧玻璃升降电机T6p -6孔插头，插接左后门玻璃升降电机T6q -6孔插头，插接右后门玻璃升降电机T23 -23孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型电动窗升降电机w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色127128129 1301311321331341351361371381391403015X 31F2-左前门联锁开关F3-右前门联锁开关F10-左后门联锁开关F11 -右后门联锁开关F4 -倒车灯开关J386-中央锁/电动窗控制单元W15-室内灯Y7 -自动防眩目车内后视镜S6 -保险丝支架上6号保险丝S14-保险丝支架上14号保险丝S21-保险丝支架上21号保险丝-正极连接(15)，在车内线束内-螺栓连接(30A)，在继电器支架上T10d -10孔红色插头，在继电器支架上T10f -10孔灰色插头，在继电器支架上T15-15孔插头，插接中控锁/电动窗控制单元T23 -23孔插头，插接中控锁/电动窗控制单元注:其它部分请参看Jetta 2005年型室内灯，联锁开关，自动防眩目车内后视镜w s =白色s w =黑色r o =红色b r =棕色g n =绿色b l =蓝色g r =灰色l i =紫色g e =黄色。

电路图目录J/B ....................................................3-2 J/C ....................................................3-4 中继盒........................................... 3-10电源分配系统................................ 3-16 起动系统 ....................................... 3-21 点火系统 ....................................... 3-22 充电系统 ....................................... 3-23引擎控制4G18....................................................... 3-24 4G93....................................................... 3-30 冷却系统 ....................................... 3-36 INVECS-III CVT........................... 3-37照明头灯 ........................................................ 3-43 尾灯、位置灯、牌照板灯、灯光监视蜂鸣器 .................................... 3-46 室内灯、行李箱灯、点火开关照明灯 .................................................... 3-50 前雾灯 .................................................... 3-53 信号方向灯、危险警告灯.............................3-55 倒车灯.....................................................3-59 制动灯.....................................................3-60 喇叭.........................................................3-61综合仪表仪表.........................................................3-62 燃油不足警告灯.....................................3-65 机油压力警告灯.....................................3-66 制动警告灯.............................................3-66车门开关控制电动窗.....................................................3-67 中控锁.....................................................3-71空调手动冷气机.............................................3-73 全自动冷气机.........................................3-77视界保全挡风玻璃雨刷和喷水器 ........................ 3-83 除雾线<安装手动空调的车> ............................ 3-86 除雾线、后视镜除雾<安装全自动空调的车> ........................ 3-87 电动遥控后视镜 .................................... 3-89附件时钟 ........................................................ 3-90 点烟器、烟灰缸照明灯 ........................ 3-91 装备品ABS.........................................................3-92 SRS气囊................................................3-96 天窗.........................................................3-98 钥匙未取出蜂鸣器.............................. 3-101 灯光调整器.......................................... 3-102 电动座椅、电动护腰器...................... 3-103 遥控防盗.............................................. 3-106 电动后遮阳帘...................................... 3-108 角灯...................................................... 3-109 倒车雷达.............................................. 3-110 免持听筒行动电话.............................. 3-111JT 3-1 电路图<备忘录>电路图 JT 3-2电动窗 继电器通用保险丝汽油泵继电器(2)汽油泵继电器(1)除雾线继电器鼓风机继电器空接头J/B 侧接头空接头空接头电动窗继电器通用保险丝除雾线继电器鼓风机继电器无未连接未连接燃油泵继电器(2)燃油泵继电器(1)JT 3-3 电路图正面接底板电线束背面接仪表板电线束电动窗继电器汽油泵继电器(1) 汽油泵继电器(2) 接车顶电线束接仪表板电线束除雾线继电器鼓风机继电器通用保险丝No.1~20无电路图JT 3-4‧制动警告灯‧燃油不足警告灯‧机油压力警告灯‧综合仪表音响‧挡风玻璃雨刷和喷水器‧方向灯、危险警告灯‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧前雾灯‧大灯‧挡风玻璃雨刷和喷水器‧方向灯、危险警告灯‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧大灯‧音响‧制动警告灯‧前雾灯‧燃油不足警告灯‧综合仪表‧机油压力警告灯‧天窗天窗‧引擎控制系统‧音响‧点烟器及烟灰盒照明灯‧尾灯、位置灯、牌照灯、及灯光监视蜂鸣器‧时钟‧除雾线‧暖气‧手动空调方向灯、危险警告灯‧灯光调整器前雾灯‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧电动遥控后视镜专用保险丝15时钟JT 3-5电路图‧通用保险丝5‧倒车灯‧电动遥控后视镜‧ 中控锁 ‧ 引擎控制系统 ‧ 前雾灯 ‧ 大灯 ‧ 钥匙未取出蜂鸣器 ‧ 电动窗‧室内灯、行李箱灯、及电火开关照明灯‧天窗‧挡风玻璃雨刷和喷水器‧方向灯、危险警告灯 ‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧暖气‧手动空调‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧方向灯、危险警告灯 ‧ 挡风玻璃雨刷和喷水器 ‧ 前雾灯 ‧ 大灯‧暖气 ‧手动空调‧ 倒车灯‧ INVECS-II I CVT‧ INVECS-IIICVT‧ 倒车灯‧ 除雾器‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器 ‧方向灯、危险警告灯 ‧ 挡风玻璃雨刷和喷水器 ‧ 前雾灯 ‧ 大灯 ‧ 天窗‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧方向灯、危险警告灯 ‧ 挡风玻璃雨刷和喷水器 ‧ 前雾灯 ‧ 大灯‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧方向灯、危险警告灯 ‧ 挡风玻璃雨刷和喷水器 ‧ 前雾灯 ‧ 大灯‧ 天窗电路图 JT 3-6J/C (续)配备灯光调整器‧方向灯及危险警告灯时钟‧钥匙未取出蜂鸣器 ‧室内灯、行李箱灯、及点火开关照明灯‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器 ‧点烟器及烟灰盒照明灯‧中控锁 ‧前雾灯 ‧ 大灯 ‧ 喇叭 ‧ 钥匙未取出蜂鸣器 ‧ 室内灯、行李箱灯、点火开关照明灯 ‧ 天窗 ‧ 方向灯、危险警告灯 ‧ 挡风玻璃雨刷及喷水器点烟器及烟灰盒照明灯‧暖气‧手动空调‧INVECS-III CVT灯光调整器前雾灯电动遥控后视镜音响方向灯及危险警告灯‧ 暖气 ‧ 手动空调未配备灯光调整器‧ INVECS-III CVT‧ 综合仪表JT 3-7 电路图‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧中控锁‧大灯‧电动窗‧钥匙未取出蜂鸣器‧室内灯、行李箱灯、点火开关照明灯‧天窗‧方向灯、危险警告灯‧挡风玻璃雨刷及喷水器‧J/C(6) ‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器‧中控锁‧大灯‧电动窗‧钥匙未取出蜂鸣器‧室内灯、行李箱灯、点火开关照明灯‧天窗‧方向灯、危险警告灯‧挡风玻璃雨刷及喷水器‧通用保险丝11‧电动遥控后视镜‧专用保险丝13‧大灯‧ABS‧引擎控制系统‧INVECS-III CVT‧SRS系统‧引擎控制系统‧INVECS-III CVT ‧SRS系统电路图JT 3-8‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器 ‧ ABS ‧ 制动警告灯 ‧ 前雾灯 ‧ 燃油不足警告灯 ‧ 综合仪表 ‧ 大灯 ‧ 机油压力警告灯 ‧ SRS ‧ 方向灯、危险警告灯 ‧ 挡风玻璃雨刷及喷水器‧ 挡风玻璃雨刷及喷水器‧ 挡风玻璃雨刷及喷水器 ‧ 综合仪表‧ 综合仪表‧ 手动空调‧ 手动空调‧ 手动空调‧ 专用保险丝18 ‧ 时钟‧ 音响‧ 前雾灯‧ 前雾灯‧ 备用接头(前雾灯)‧尾灯、位置灯、牌照灯、灯光监视蜂鸣器 ‧前雾灯 ‧ 大灯 ‧ 方向灯、危险警告灯 ‧ 挡风玻璃雨刷及喷水器‧ABS ‧ 制动警告灯 ‧ 充电系统 ‧ 引擎控制系统 ‧ 燃油不足警告灯 ‧ 综合仪表 ‧ 机油压力警告灯 ‧ SRS‧ 室内灯、行李箱灯、点火开关照明灯‧引擎控制系统‧INVECS-III CVT‧引擎控制系统‧综合仪表‧点火系统‧引擎控制系统‧点火系统‧综合仪表引擎控制系统引擎控制系统‧INVECS-III CVT综合仪表冷却系统引擎控制系统引擎控制系统‧引擎控制系统‧冷却系统‧手动空调‧INVECS-III CVT‧INVECS-III CVT‧ABS专用保险丝13大灯中继盒易熔丝引擎室内继电器盒车辆前方直接与电瓶正极连接之易榕丝车辆前方‧专用保险丝引擎室内继电器盒车辆前方J/B中继盒J/B (中继盒)‧继电器盒(引擎室内继电器盒)车辆前方车辆前方。

第六章捷达轿车电气元器件位置与电气线路图第一节捷达轿车电气元器件位置图捷达轿车电气元器件位置如图6-1-1~图6-1-2所示。

图6-1-1 发动机电控系统主要元器件的安装位置图6-1-2 ABS系统各元件的安装位置1-ABS控制器2-总泵助力器3-自诊断接口4-ABS警报灯K47 5-后轮转速传感器G44/G46 6-制动灯开关7-前轮转速传感器G45/G47第二节捷达系列轿车电气线路图一、捷达都市先锋轿车电气线路图捷达都市先锋轿车继电器、保险丝的布置见图6-2-1和图6-2-2所示，其含义见表6-2-1和表6-2-2所示。
