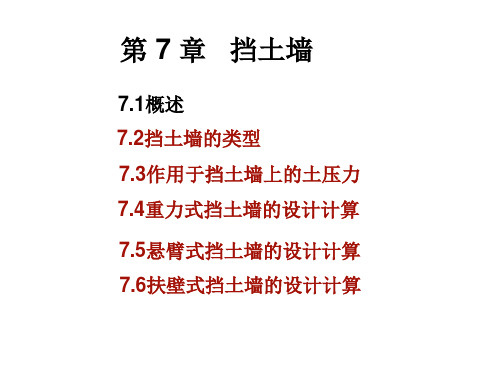

第7章挡土墙7．1 概述7．2 挡土墙的类型7．2．1 重力式挡土墙重力式挡土墙靠本身的重量保持墙身的稳定。
从受力情况分析，仰斜式的主动土压力最小，俯斜式的主动土压力最大。
7．2．2 悬臂式挡土墙适用于重要工程中墙高大于5m，地基土较差，当地缺乏石料等情况。
7．2．3 扶壁式挡土墙当墙高达于8m时，墙后填土较高，若采用悬臂式挡土墙会导致墙身过厚而不经济。
7．2．4 板桩式挡土墙分为钢板桩、木板桩和钢筋混凝土板桩墙等。
7．3 作用在挡土墙上的土压力7．4 重力式挡土墙7．4．1 重力式挡土墙的选型1．使墙后土压力最小仰斜墙主动土压力最小，俯斜墙主动土压力最大，垂直墙主动土压力处于仰斜和俯斜两者之间。
2．墙的背坡和面坡的选择3．基底逆坡坡度4．墙趾台阶7．4．2 重力式挡土墙的构造1．挡土墙的埋置深度土质地基一般不小于0.5m。
2．墙身构造一般块石挡土墙顶宽不应小于0.4m。
3．排水措施可分别采用50×100mm、100×100mm、150×200mm矩形空，或采用50～100mm的圆孔。
孔眼间距为2～3m。
若挡土墙高度大于12m，则应根据不同高度加设泄水孔。
4．填土质量要求应该选择抗剪强度高、性质稳定、透水性好的粗颗粒材料作填料，例如卵石、砾石、粗砂、中砂等。
用粘性土作回填涂料是不合适的，因为粘性土遇水体积会膨胀，干燥时又会收缩，性质不稳定，由于交错膨胀与收缩可在挡土墙上产生较大的侧应力。
不能用的回填土为淤泥、耕植土、成块的硬粘土和膨胀型粘土。
5．沉降缝和伸缩缝可把沉降缝兼作伸缩缝，一般每隔10～20m设置一道，缝宽约2cm，缝内嵌填柔性防水材料。
6．挡土墙的材料要求7．挡土墙的砌筑质量7．4．3 重力式挡土墙的计算挡土墙的计算通常包括下列内容：①抗倾覆验算；②抗滑移验算；③地基承载力验算；④墙身强度验算；⑤抗震计算。
应使抗倾覆力矩大于倾覆力矩，两者之比值为抗倾覆安全系数K t，即6.10≥⋅⋅+⋅=fax faz t z E x E x G K （7-3）式中 K t ---每延米抗倾覆安全系数；G---每延米挡土墙的重力；E ax ---每延米主动土压力的水平分力)sin(δα-⋅=a ax E E （7-4） E az ---每延米主动土压力E a 的垂直分力)cos(δα-=a az E E （7-5） x 0、x f 、z f ---分别为G 、E az 、E ax 至墙趾O 点的距离tan cot .αα⋅-=-=b z z z b x f f f （7-6）（7-7）式中 b---基底的水平投影宽度；z---土压力作用点离墙踵的高度； α---墙背与水平线之间的夹角； α0---基底与水平线之间的夹角。
第一册第七章护坡、挡土墙说明及计算规则
护坡、挡土墙-说明
一、本章适用于市政工程的护坡和挡土墙工程。
二、挡土墙工程需搭脚手架的执行脚手架定额。
三、块石如需冲洗时（利用旧料），每立方米块石增加：用工
0.24工日，用水0.5m3。
护坡、挡土墙-工程量计算规则
一、块石护底、护坡以不同平面厚度按立方米计算。
二、浆砌料石、预制块的体积按设计断面以立方米计算。
三、浆砌台阶以设计断面的实砌体积计算。
四、砂石滤沟按设计尺寸以立方米计算。
五、现浇混凝土压顶、挡土墙按实体积计算工程量，模板按设计接触面积计算工程量。
