通孔回流焊接的工艺技术

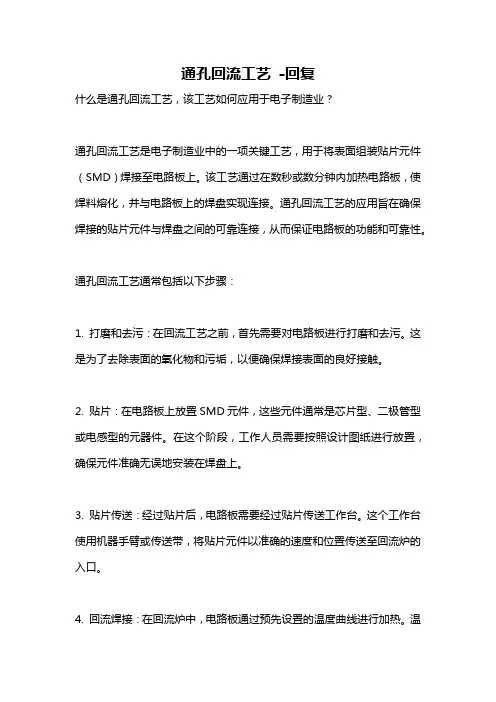

通孔回流工艺-回复什么是通孔回流工艺，该工艺如何应用于电子制造业？通孔回流工艺是电子制造业中的一项关键工艺，用于将表面组装贴片元件（SMD）焊接至电路板上。

该工艺通过在数秒或数分钟内加热电路板，使焊料熔化，并与电路板上的焊盘实现连接。

通孔回流工艺的应用旨在确保焊接的贴片元件与焊盘之间的可靠连接，从而保证电路板的功能和可靠性。

通孔回流工艺通常包括以下步骤：1. 打磨和去污：在回流工艺之前，首先需要对电路板进行打磨和去污。

这是为了去除表面的氧化物和污垢，以便确保焊接表面的良好接触。

2. 贴片：在电路板上放置SMD元件，这些元件通常是芯片型、二极管型或电感型的元器件。

在这个阶段，工作人员需要按照设计图纸进行放置，确保元件准确无误地安装在焊盘上。

3. 贴片传送：经过贴片后，电路板需要经过贴片传送工作台。

这个工作台使用机器手臂或传送带，将贴片元件以准确的速度和位置传送至回流炉的入口。

4. 回流焊接：在回流炉中，电路板通过预先设置的温度曲线进行加热。

温度曲线是根据焊接材料和元件所需温度而设计的。

加热的过程中，焊料会熔化，与焊盘进行连接。

通过精确控制温度和时间，可以确保焊接的可靠性和质量。

5. 冷却：焊接完成后，电路板会经过一个冷却过程，以确保焊接处的固化。

冷却通常在温度下降的环境中进行，这个过程可以逐渐降低焊接处的温度，使其固化并达到最佳性能。

通孔回流工艺在电子制造业中的应用非常广泛。

随着电子产品尺寸越来越小，组装更密集，传统的手工焊接方法已无法满足需求。

通孔回流工艺的应用可以提供以下优势：1. 高精度：通孔回流工艺使用机械定位和自动控制，能够实现高度准确的焊接位置和排列。

相比手工焊接，通孔回流工艺可以大幅提高焊接的精度和一致性。

2. 高效率：通孔回流工艺可以通过自动化设备实现高速焊接。

相比手工焊接，通孔回流工艺可以提高生产效率，节约时间和成本。

3. 低能耗：通孔回流工艺使用的加热方式通常是通过热风或红外辐射，相比传统的水暖炉等加热方式，能耗更低。

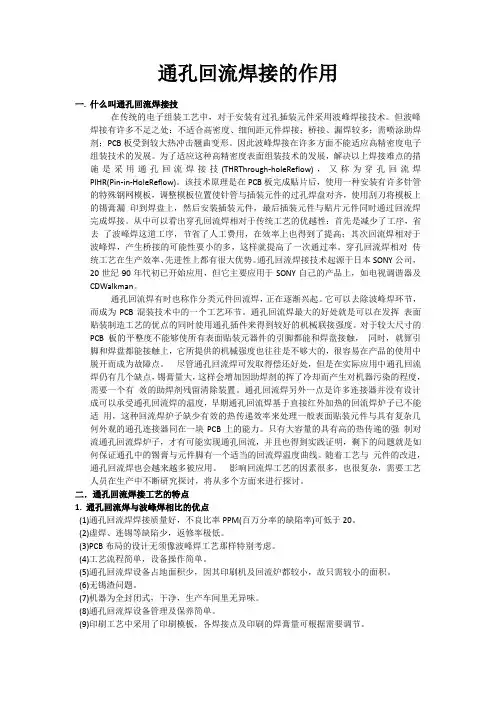

通孔回流焊接的作用一.什么叫通孔回流焊接技在传统的电子组装工艺中，对于安装有过孔插装元件采用波峰焊接技术。

但波峰焊接有许多不足之处：不适合高密度、细间距元件焊接；桥接、漏焊较多；需喷涂助焊剂；PCB板受到较大热冲击翘曲变形。

因此波峰焊接在许多方面不能适应高精密度电子组装技术的发展。

为了适应这种高精密度表面组装技术的发展，解决以上焊接难点的措施是采用通孔回流焊接技(THRThrough-holeReflow)，又称为穿孔回流焊PIHR(Pin-in-HoleReflow)。

该技术原理是在PCB板完成贴片后，使用一种安装有许多针管的特殊钢网模板，调整模板位置使针管与插装元件的过孔焊盘对齐，使用刮刀将模板上的锡膏漏印到焊盘上，然后安装插装元件，最后插装元件与贴片元件同时通过回流焊完成焊接。

从中可以看出穿孔回流焊相对于传统工艺的优越性：首先是减少了工序，省去了波峰焊这道工序，节省了人工费用，在效率上也得到了提高；其次回流焊相对于波峰焊，产生桥接的可能性要小的多，这样就提高了一次通过率。

穿孔回流焊相对传统工艺在生产效率、先进性上都有很大优势。

通孔回流焊接技术起源于日本SONY公司，20世纪90年代初已开始应用，但它主要应用于SONY自己的产品上，如电视调谐器及CDWalkman。

通孔回流焊有时也称作分类元件回流焊，正在逐渐兴起。

它可以去除波峰焊环节，而成为PCB混装技术中的一个工艺环节。

通孔回流焊最大的好处就是可以在发挥表面贴装制造工艺的优点的同时使用通孔插件来得到较好的机械联接强度。

对于较大尺寸的PCB板的平整度不能够使所有表面贴装元器件的引脚都能和焊盘接触，同时，就算引脚和焊盘都能接触上，它所提供的机械强度也往往是不够大的，很容易在产品的使用中脱开而成为故障点。

尽管通孔回流焊可发取得偿还好处，但是在实际应用中通孔回流焊仍有几个缺点，锡膏量大，这样会增加因助焊剂的挥了冷却而产生对机器污染的程度，需要一个有效的助焊剂残留清除装置。

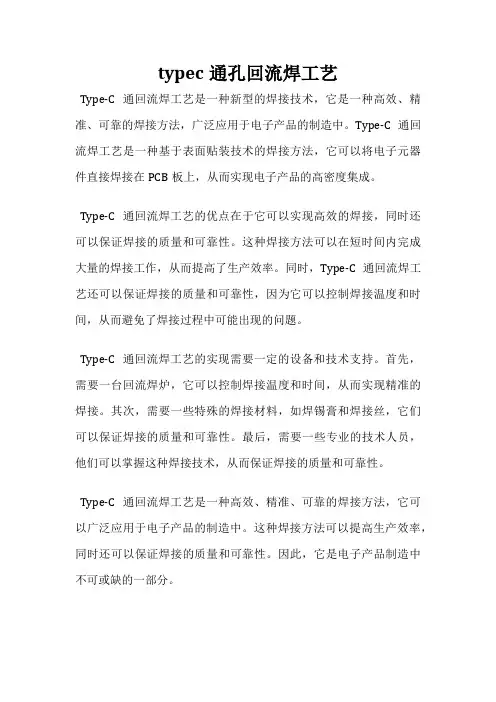

typec通孔回流焊工艺
Type-C通回流焊工艺是一种新型的焊接技术，它是一种高效、精准、可靠的焊接方法，广泛应用于电子产品的制造中。

Type-C通回流焊工艺是一种基于表面贴装技术的焊接方法，它可以将电子元器件直接焊接在PCB板上，从而实现电子产品的高密度集成。

Type-C通回流焊工艺的优点在于它可以实现高效的焊接，同时还可以保证焊接的质量和可靠性。

这种焊接方法可以在短时间内完成大量的焊接工作，从而提高了生产效率。

同时，Type-C通回流焊工艺还可以保证焊接的质量和可靠性，因为它可以控制焊接温度和时间，从而避免了焊接过程中可能出现的问题。

Type-C通回流焊工艺的实现需要一定的设备和技术支持。

首先，需要一台回流焊炉，它可以控制焊接温度和时间，从而实现精准的焊接。

其次，需要一些特殊的焊接材料，如焊锡膏和焊接丝，它们可以保证焊接的质量和可靠性。

最后，需要一些专业的技术人员，他们可以掌握这种焊接技术，从而保证焊接的质量和可靠性。

Type-C通回流焊工艺是一种高效、精准、可靠的焊接方法，它可以广泛应用于电子产品的制造中。

这种焊接方法可以提高生产效率，同时还可以保证焊接的质量和可靠性。

因此，它是电子产品制造中不可或缺的一部分。

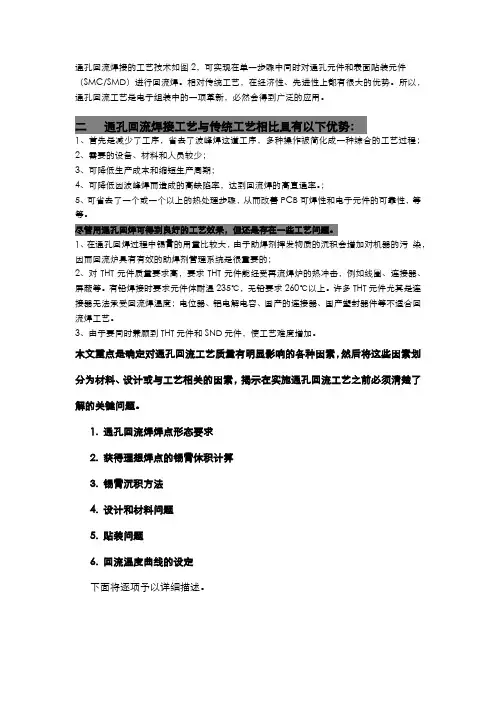

通孔回流焊接的工艺技术如图2，可实现在单一步骤中同时对通孔元件和表面贴装元件（SMC/SMD）进行回流焊。

相对传统工艺，在经济性、先进性上都有很大的优势。

所以，通孔回流工艺是电子组装中的一项革新，必然会得到广泛的应用。

二通孔回流焊接工艺与传统工艺相比具有以下优势：1、首先是减少了工序，省去了波峰焊这道工序，多种操作被简化成一种综合的工艺过程；2、需要的设备、材料和人员较少；3、可降低生产成本和缩短生产周期；4、可降低因波峰焊而造成的高缺陷率，达到回流焊的高直通率。

；5、可省去了一个或一个以上的热处理步骤，从而改善PCB可焊性和电子元件的可靠性，等等。

尽管用通孔回焊可得到良好的工艺效果，但还是存在一些工艺问题。

1、在通孔回焊过程中锡膏的用量比较大，由于助焊剂挥发物质的沉积会增加对机器的污染，因而回流炉具有有效的助焊剂管理系统是很重要的；2、对THT元件质量要求高，要求THT元件能经受再流焊炉的热冲击，例如线圈、连接器、屏蔽等。

有铅焊接时要求元件体耐温235℃，无铅要求260℃以上。

许多THT元件尤其是连接器无法承受回流焊温度；电位器、铝电解电容、国产的连接器、国产塑封器件等不适合回流焊工艺。

3、由于要同时兼顾到THT元件和SND元件，使工艺难度增加。

本文重点是确定对通孔回流工艺质量有明显影响的各种因素，然后将这些因素划分为材料、设计或与工艺相关的因素，揭示在实施通孔回流工艺之前必须清楚了解的关键问题。

1. 通孔回流焊焊点形态要求2. 获得理想焊点的锡膏体积计算3. 锡膏沉积方法4. 设计和材料问题5. 贴装问题6. 回流温度曲线的设定下面将逐项予以详细描述。

1、通孔回流焊焊点形态要求：首先，应该确定PIHR焊点的质量标准，建议参照业界普遍认同的焊点质量标准IPC-A-610D，根据分类(1、2或3类)定出目视检查的最低可接受条件。

企业可在此标准基础上，进行修改以适应其工艺水平。

通孔回流理想焊点模型是一个完全填充的电镀通孔(Plated Through Hole，PTH)，在PCB的顶面和底面带有焊接圆角（如图3）。

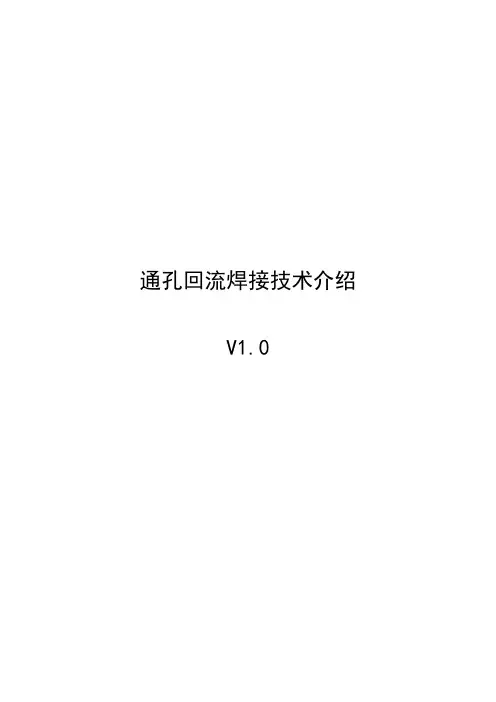

通孔回流焊接技术介绍V1.0目次1 通孔回流焊接 (1)1.1 物料要求 (1)1.1.1 物料耐温要求 (1)1.1.2 物料管脚形状要求 (1)1.1.3 物料架高要求 (1)1.1.4 物料吸取要求 (2)1.2 设计要求 (3)1.2.1 设计尺寸要求 (3)1.2.2 设计布局要求 (3)1.3 网板要求 (3)1.3.1 钢网开孔要求 (4)1.4 焊接要求 (4)I1 通孔回流焊接 1.1 物料要求 1.1.1 物料耐温要求元器件因需过回流焊所以需耐高温，以无铅工艺为例，元件按热容量大小需耐245-260度（240℃ 60S ）。

回流焊接后外观不变色、起泡、碎裂、无变脆等现象。

1.1.2 物料管脚形状要求横截面最好是圆形或者正方形。

不建议横截面为矩形，椭圆形或者其它形状，不利于焊接。

对于引脚末端的设计，应避免焊锡膏被引脚带出通孔以外。

推荐板厚+0.5mm （0.5-0.75mm ）。

管脚端部倒角处理，生产时便于插入板子。

引线误差：±0.05mm 引线累积误差 ±0.1mm引脚间距荐引脚间距2.45Pitch 以上，最小引脚间距不小于2.0mm。

1.1.3 物料架高要求在通孔回流焊工艺中，元件需具有standoff （架高）设计；风险：通孔回流器件如果没有架高设计，焊锡膏熔融时会随元器件和PCB 的空隙流失，造成爆锡珠现象，并影响通孔的焊锡填充率；A 类型的架高设计不是理想类型，会影响焊锡填充率45º pin taper works wellPitchLandPin架高设计最小的架高高度 = 0.003”+ (钢网厚度 x 1.8)理想高度: 0.035”可接受高度: 0.020”最低高度: 0.015”架高注意：架高设计必须避免贴装后碰到PCB上润湿的锡膏不合格架高示例如下1.1.4 物料吸取要求机器自动贴装，考虑到最佳效率，表面最好有吸附平面，并保证吸取位置10*10盖帽。

通孔回流焊工艺要求
通孔回流焊工艺是一种常用的电子制造工艺，用于将电子元件与PCB（印制电路板）连接。

在实施通孔回流焊工艺时，需要满足以下要求：
1. 温度曲线控制：通孔回流焊工艺要求在焊接过程中，加热和冷却速度要控制在合适的范围内，以避免对电子元件产生过大的热应力。

通常会采用预热、焊接和冷却三个阶段的温度曲线控制。

2. 焊接温度：焊接温度是通孔回流焊工艺中的一个重要参数。

一般情况下，焊接温度应根据PCB和电子元件的性质，选择适当的温度范围，以确保焊接质量和元件的安全性。

3. 焊接时间：焊接时间也是通孔回流焊工艺中需要控制的重要参数。

焊接时间过长可能导致焊接质量下降，焊接时间过短则可能无法达到良好的焊接效果。

一般情况下，会根据焊接温度和焊接表面积来确定焊接时间。

4. 焊接气氛：通孔回流焊工艺要求在焊接过程中，提供适当的气氛，以防止元件与焊接面的氧化和蒸发。

常见的焊接气氛包括氮气、氢气和惰性气体等。

5. 焊接通道设计：通孔回流焊工艺中的通道设计要合理，以确保热量能够均匀地传递到焊接区域，并且能够有效地移除焊接过程中产生的气体和挥发物。

总结而言，通孔回流焊工艺的要求主要包括温度曲线控制、焊接温度和时间的控制、焊接气氛和通道设计等。

通过合理的工艺参数设置，可以确保焊接质量和电子元件的安全性。

通孔回流焊工艺要求通孔回流焊是一种常见的表面贴装技术，在电子制造行业中广泛使用。

它通过将电子元件焊接到PCB板上进行连接，以实现电子设备的正常运行。

下面是通孔回流焊工艺的要求和相关参考内容。

1. 焊接温度控制：在通孔回流焊过程中，焊接温度是一个非常重要的参数。

焊接温度过高会导致元件损坏，焊接温度过低会导致焊接不良。

因此，对于不同类型的元件，应根据供应商提供的数据和规范来确定适当的焊接温度范围。

2. 焊接时间控制：除了焊接温度外，焊接时间也是影响焊接质量的重要因素。

焊接时间过长可能会导致焊接点过热，焊接时间过短可能会导致焊接不充分。

通常，焊接时间应根据焊接温度和元件类型进行调整，以确保焊接质量。

3. 焊接剂的选择：焊接剂在通孔回流焊工艺中起到重要的作用。

它可以帮助提高焊接质量，并防止氧化。

在选择焊接剂时，应根据焊接材料和工艺要求选择适合的类型和规格的焊接剂。

4. 焊接机器设备的选取：通孔回流焊需要使用专门的焊接设备，如回流焊炉。

在选购设备时，应考虑焊接速度、温度控制的精度、设备的稳定性等因素。

并且，设备的使用和维护也是确保焊接质量的关键。

5. PCB设计的要求：良好的PCB设计对于焊接质量的保证至关重要。

在PCB设计中，应考虑元件的布局、焊盘的大小和间距等因素，以便实现良好的焊接质量。

6. 焊接操作的执行：良好的焊接操作是保证焊接质量的重要保证。

操作人员应熟悉焊接工艺要求，并采取正确的焊接操作，包括元件的放置和固定、焊接温度和时间的控制、焊接剂的喷洒等。

7. 焊后检测的要求：焊接后的检测对于发现焊接缺陷和及时修复非常重要。

可以借助透光检查、高倍显微镜检查、飞针测试等方法来进行焊后检测。

8. 质量管理的要求：通孔回流焊工艺要求严格的质量管理，包括过程记录、检验记录、不良品管理等。

操作人员应按照质量管理程序要求进行操作，并确保焊接质量符合相关标准和规范。

综上所述，通孔回流焊工艺的要求包括焊接温度控制、焊接时间控制、焊接剂的选择、焊接机器设备的选取、PCB设计的要求、焊接操作的执行、焊后检测的要求和质量管理的要求。

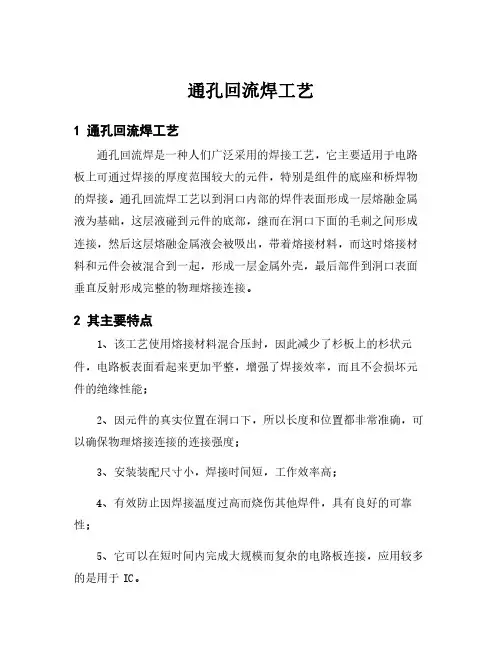

通孔回流焊工艺
1通孔回流焊工艺
通孔回流焊是一种人们广泛采用的焊接工艺，它主要适用于电路板上可通过焊接的厚度范围较大的元件，特别是组件的底座和桥焊物的焊接。

通孔回流焊工艺以到洞口内部的焊件表面形成一层熔融金属液为基础，这层液碰到元件的底部，继而在洞口下面的毛刺之间形成连接，然后这层熔融金属液会被吸出，带着熔接材料，而这时熔接材料和元件会被混合到一起，形成一层金属外壳，最后部件到洞口表面垂直反射形成完整的物理熔接连接。

2其主要特点
1、该工艺使用熔接材料混合压封，因此减少了杉板上的杉状元件，电路板表面看起来更加平整，增强了焊接效率，而且不会损坏元件的绝缘性能；
2、因元件的真实位置在洞口下，所以长度和位置都非常准确，可以确保物理熔接连接的连接强度；
3、安装装配尺寸小，焊接时间短，工作效率高；
4、有效防止因焊接温度过高而烧伤其他焊件，具有良好的可靠性；
5、它可以在短时间内完成大规模而复杂的电路板连接，应用较多的是用于IC。

3通孔回流焊的适用范围
此工艺适用于异物（灰尘、油污等）污染小，表面成形精度要求高的小型芯片的焊接。

焊点的位置很重要，一般来说焊点应该位于孔的内部，这样可以有效地防止芯片因焊温过高而损坏。

对于多晶片的连续焊接，首先要考虑元件的厚度，通常采用基本焊料后，在多晶片内部采用多层焊接，焊接时可以减少金属芯片在不同层之间过多的热量搬运，从而防止温度过高，烧伤芯片或邻近的芯片，提高焊接质量。

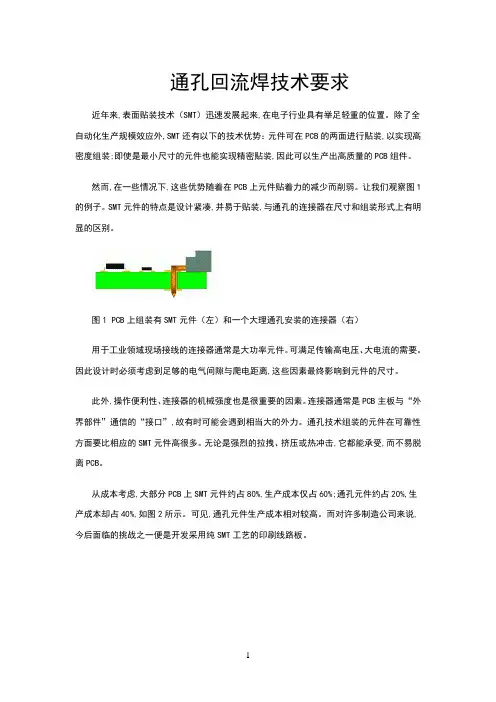

通孔回流焊技术要求近年来,表面贴装技术（SMT）迅速发展起来,在电子行业具有举足轻重的位置。

除了全自动化生产规模效应外,SMT还有以下的技术优势：元件可在PCB的两面进行贴装,以实现高密度组装;即使是最小尺寸的元件也能实现精密贴装,因此可以生产出高质量的PCB组件。

然而,在一些情况下,这些优势随着在PCB上元件贴着力的减少而削弱。

让我们观察图1的例子。

SMT元件的特点是设计紧凑,并易于贴装,与通孔的连接器在尺寸和组装形式上有明显的区别。

图1 PCB上组装有SMT元件（左）和一个大理通孔安装的连接器（右）用于工业领域现场接线的连接器通常是大功率元件。

可满足传输高电压、大电流的需要。

因此设计时必须考虑到足够的电气间隙与爬电距离,这些因素最终影响到元件的尺寸。

此外,操作便利性、连接器的机械强度也是很重要的因素。

连接器通常是PCB主板与“外界部件”通信的“接口”,故有时可能会遇到相当大的外力。

通孔技术组装的元件在可靠性方面要比相应的SMT元件高很多。

无论是强烈的拉拽、挤压或热冲击,它都能承受,而不易脱离PCB。

从成本考虑,大部分PCB上SMT元件约占80%,生产成本仅占60%;通孔元件约占20%,生产成本却占40%,如图2所示。

可见,通孔元件生产成本相对较高。

而对许多制造公司来说,今后面临的挑战之一便是开发采用纯SMT工艺的印刷线路板。

图2 带有通孔无件和SMT元件的PCB根据生产成本以及对PCB的影响,SMT+波峰焊和SMT+压接技术（press in）等现有的工艺还不完全令人满意,因为在现有的SMT工序需要进行二次加工,不能一次性完成组装。

这就对采用通孔技术的元件提出了下列要求：通孔元件与贴片元件应该使用同样的时间、设备和方法来完成组装。

THR如何与SMT进行整合根据上述要求发展起来的技术,称之为通孔回流焊技术（Through-hole Reflow,THR）,又叫“引脚浸锡膏（pin in paste,PIP）”工序,如图3所示。

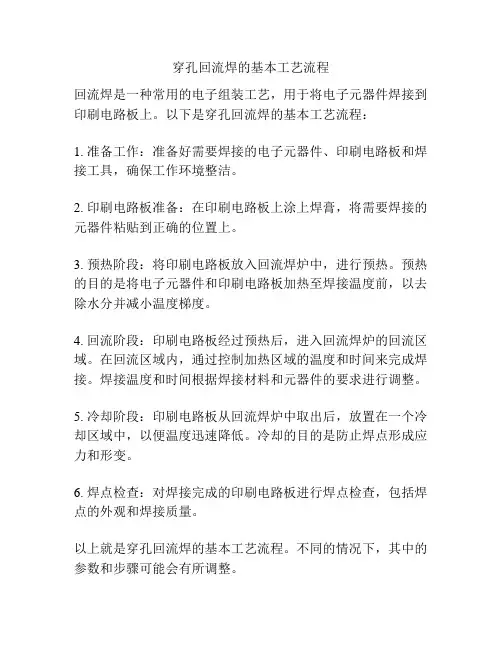

穿孔回流焊的基本工艺流程
回流焊是一种常用的电子组装工艺，用于将电子元器件焊接到印刷电路板上。

以下是穿孔回流焊的基本工艺流程：
1. 准备工作：准备好需要焊接的电子元器件、印刷电路板和焊接工具，确保工作环境整洁。

2. 印刷电路板准备：在印刷电路板上涂上焊膏，将需要焊接的元器件粘贴到正确的位置上。

3. 预热阶段：将印刷电路板放入回流焊炉中，进行预热。

预热的目的是将电子元器件和印刷电路板加热至焊接温度前，以去除水分并减小温度梯度。

4. 回流阶段：印刷电路板经过预热后，进入回流焊炉的回流区域。

在回流区域内，通过控制加热区域的温度和时间来完成焊接。

焊接温度和时间根据焊接材料和元器件的要求进行调整。

5. 冷却阶段：印刷电路板从回流焊炉中取出后，放置在一个冷却区域中，以便温度迅速降低。

冷却的目的是防止焊点形成应力和形变。

6. 焊点检查：对焊接完成的印刷电路板进行焊点检查，包括焊点的外观和焊接质量。

以上就是穿孔回流焊的基本工艺流程。

不同的情况下，其中的参数和步骤可能会有所调整。

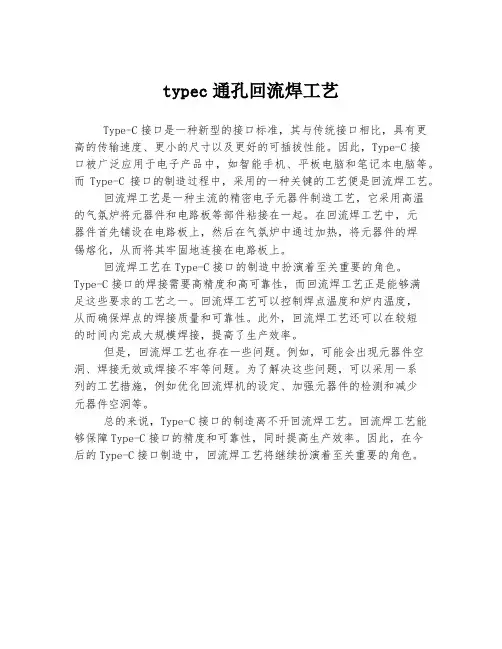

typec通孔回流焊工艺
Type-C接口是一种新型的接口标准，其与传统接口相比，具有更高的传输速度、更小的尺寸以及更好的可插拔性能。

因此，Type-C接
口被广泛应用于电子产品中，如智能手机、平板电脑和笔记本电脑等。

而Type-C接口的制造过程中，采用的一种关键的工艺便是回流焊工艺。

回流焊工艺是一种主流的精密电子元器件制造工艺，它采用高温
的气氛炉将元器件和电路板等部件粘接在一起。

在回流焊工艺中，元
器件首先铺设在电路板上，然后在气氛炉中通过加热，将元器件的焊
锡熔化，从而将其牢固地连接在电路板上。

回流焊工艺在Type-C接口的制造中扮演着至关重要的角色。

Type-C接口的焊接需要高精度和高可靠性，而回流焊工艺正是能够满
足这些要求的工艺之一。

回流焊工艺可以控制焊点温度和炉内温度，
从而确保焊点的焊接质量和可靠性。

此外，回流焊工艺还可以在较短
的时间内完成大规模焊接，提高了生产效率。

但是，回流焊工艺也存在一些问题。

例如，可能会出现元器件空洞、焊接无效或焊接不牢等问题。

为了解决这些问题，可以采用一系
列的工艺措施，例如优化回流焊机的设定、加强元器件的检测和减少
元器件空洞等。

总的来说，Type-C接口的制造离不开回流焊工艺。

回流焊工艺能够保障Type-C接口的精度和可靠性，同时提高生产效率。

因此，在今
后的Type-C接口制造中，回流焊工艺将继续扮演着至关重要的角色。

穿孔回流焊是一项国际电子组装应用中新兴的技术。

当在PCB的同一面上既有贴装元件，又有少量插座等插装元件时，一般我们会采取先贴片过回流炉，然后再手工插装过波峰焊的方式。

但是，如果采取穿孔回流焊技术，则只需在贴片完成后，进回流炉前，将插件元件插装好，一起过回流炉就可以了。

通过这项比较，就可以看出穿孔回流焊相对于传统工艺的优越性。

首先是减少了工序，省去了波峰焊这道工序，在费用上自然可以节省不少。

同时也减少了所需工作人员，在效率上也得到了提高。

其次是回流焊相对于波峰焊，生产桥接的可能性要小得多，这样就提高了一次通过率。

穿孔回流焊技术相对传统工艺在经济性、先进性上都有很大的优势。

所以，穿孔回流焊技术是电子组装中的一项革新，必然会得到广泛的应用。

但如果要应用穿孔回流焊技术，也需要对器件、PCB设计、网板设计等方面提出一些不同于传统工艺的要求。

a)元件：穿孔元件要求能承受回流炉的回流温度的标准，最小为230度,65秒。

这一过程包括在孔的上面涂覆焊膏（将在回流焊过程中进入孔中）。

为使这一过程可行，元件体应距板面0.5毫米，所选元件的引脚长度应和板厚相当，有一个正方形或U形截面，（较之长方形为好）。

b)计算孔尺寸完成孔的尺寸应在直径上比引脚的最大测量尺寸大0.255毫米（0.010英寸），通常用引脚的截面对角，而不包括保持特征。

钻孔的尺寸比之完成孔再大0.15毫米（0.006英寸），这是电镀补偿，这样算得的孔就是可接受的最小尺寸。

c)计算丝网：（焊膏量）第一部分计算是找出焊接所需的焊膏量，孔的体积减去引脚的体积再加上焊角的体积。

（需要什么样的焊接圆角）。

所需焊接体积乘以2就是所需焊膏量，因为焊膏中金属含量为50%体积（以ALPHA 的UP78焊膏为例）。

丝印过程中将焊膏通过网孔印在PCB上，由于压力一般能将焊膏压进孔中0.8毫米（当刮刀与网板成45度角时）。

我们计算进入孔中焊膏的体积，从所需焊膏量中减去它就得到在网孔中留下的焊膏的体积。

通孔回流焊
随着电子产品向小型化、高组装密度的方向发展，电子组装技术也以表面贴装技术为基础。

然而，在一些电路板中仍然存在一定数量的通孔插头元件，形成了表面组装元件和通孔插接元件共存的混合电路板。

传统组装工艺对于混合电路板的组装工艺是：先采用表面贴装技术，完成表面贴片元件的焊接，再采用通孔插入技术插入通孔元件，最后通过波峰焊或手工焊完成PCB组装。

使用传统的组装技术组装混合电路板的主要缺点是需要在极少数通孔元件的焊接中加入波峰焊接工艺。

通孔回流焊技术是将焊膏打印到电路板上，然后将通孔插入芯片。

最后，表面组装件和通孔插入件通过回流焊炉一次完成焊接组装工艺。

通孔回流焊技术是将插头元件的焊接与表面组装焊接工艺相结合的工艺方法，可以一次性完成混合组装电路板上的所有元件。

这样可以减少一个焊接环节，降低PCB元器件和组件的热冲击，减少工序提高生产效率，节约波峰焊炉的设备成本。

开发通孔回流焊接工艺在过去三到四年期间，美国Alcatel公司(Richardson, TX)已经在作消除对尽可能多的混合技术PCB的波峰焊接需要的工作。

减少波峰焊接的计划已经提供了成本与周期时间的重要改善。

通孔回流焊接工艺的实施已经是该计划的一个必要部分。

该工艺涉及在通孔(through-hole)元件要插位置印刷锡膏。

这些元件然后在表面回流焊接炉之前安装，并与其它元件一起焊接。

适合该工艺的元件类型包括针栅阵列(PGA, pin grid array)、DIP(dual in-line package)和各种连接器。

初始结果能力分析(capability studies)Alcatel公司的工艺质量标准对所有通孔元件一直要求至少75%的通孔填充。

图一、通孔回流焊炉温度曲线焊接工业标准J-STD-001 B1 (第三类应用)要求垂直填充至少75%，并明显有良好的熔湿。

计算显示，假设将孔的尺寸从波峰焊接和手工焊接正常使用的减少，0.007"的模板可提供足够的焊锡满足这些要求。

通过使用一种为新工艺重新设计的波峰焊接产品电路板，对回流焊接炉提供必要温度曲线的能力进行了研究。

该电路板是10"x15.2" ，厚度0.093"，安装一个47-mm2的陶瓷PGA，以及一些典型的标准与密间距的表面贴装元件。

该炉子是标准的带有氮气的强制对流型的。

图一显示得到的温度曲线。

板上所有的点都在锡膏供应商对峰值温度和回流以上时间的规格内。

PGA引脚的温度实际上是两面相同的，尽管有元件的热质量(thermal mass)。

小型表面贴装电阻与PGA引脚之间的峰值温度之差只有9°C。

图二、塌落的锡膏沉积物初始实施当工艺在产品电路板实施时，遇到许多的问题。

由于焊锡对引脚的分布不均，有时要求焊接点的返工。

有些引脚特别少锡，而相邻的引脚又多锡。

其它的情况，大的锡“块”保留在引脚端上，因此由于孔内少锡而要求手工的补焊。

typec通孔回流焊工艺在电子产品的制造过程中，焊接工艺一直是至关重要的环节。

随着Type-C接口在手机、平板电脑等设备中的广泛应用，Type-C通孔回流焊工艺也备受关注。

本文将深入探讨Type-C通孔回流焊工艺的相关内容，包括其原理、特点、应用以及未来发展方向。

首先，我们来看一下Type-C通孔回流焊工艺的原理。

通孔回流焊是一种通过加热使焊料熔化，然后冷却固化将元器件或连接器件连接在电路板上的方法。

而Type-C接口则是一种全新的数字信号接口标准，具有双面插头设计、支持正反插等特点。

Type-C通孔回流焊工艺即是将Type-C接口焊接在电路板上的一种特定焊接方法。

其次，Type-C通孔回流焊工艺的特点主要表现在以下几个方面。

首先是高密度焊接。

由于Type-C接口接线多，引脚密集，采用通孔回流焊工艺可以实现高密度的焊接。

其次是焊接强度高。

通过通孔回流焊工艺，焊接点可完全与焊盘连接，焊接强度高，有利于产品的稳定性。

此外，Type-C通孔回流焊工艺还具有生产效率高、焊接质量稳定等优点。

Type-C通孔回流焊工艺的应用也越来越广泛。

随着消费电子产品对传输速度和稳定性要求不断提高，Type-C接口已经成为了主流接口标准。

无论是手机、平板电脑还是笔记本电脑，都开始普遍采用Type-C接口。

而Type-C通孔回流焊工艺正是这些电子产品制造中不可或缺的一环。

未来，随着电子产品的不断发展和更新换代，Type-C通孔回流焊工艺也将面临着新的挑战和机遇。

例如，随着5G技术的普及，对传输速度和稳定性要求更高，Type-C通孔回流焊工艺需要不断优化和改进。

同时，随着智能化制造的不断发展，Type-C通孔回流焊工艺也需要与智能化设备结合，实现生产过程的自动化和智能化。

梳理一下本文的重点，我们可以发现，Type-C通孔回流焊工艺在电子产品制造中扮演着重要角色，其原理、特点、应用和未来发展方向都值得深入研究。

只有不断学习和改进，才能更好地满足市场需求，推动电子产品制造行业的发展。

通孔插装工艺及手工焊接的总结
根据焊膏的施加方法，通孔回流焊接可以分为三种:
（1）管状印刷通孔回流焊接工艺。

（2）焊膏印刷通孔回流焊接工艺。

（3）成型锡片通孔回流焊接工艺。

1.管式印刷通孔回流焊接工艺
管式印刷通孔回流焊接工艺是最早应用的通孔元件回流焊接工艺，主要应用于彩色电视调谐器的制造。

工艺的核心是采用管式印刷机进行焊膏印刷。

2.焊膏印刷通孔回流焊接工艺
焊膏印刷通孔回流焊接工艺是目前应用最多的通孔回流焊接工艺，主要用于含有少量插件的混装PCBA，工艺与常规回流焊接工艺完全兼容，不需要特殊工艺设备，唯一的要求就是被焊接的插装元件必须适合于通孔回流焊接。

3.成型锡片通孔回流焊接工艺
成型锡片通孔回流焊接工艺主要用于多脚的连接器，焊料不是焊膏而是成型锡片，一般由连接器厂家直接加好，组装时仅加热即可。

通孔回流工艺
通孔回流焊工艺是一种电子制造中的焊接技术，也被称为“重熔焊接”或“液态回流焊接”。

其原理是利用金属的熔融和凝固特性来实现零件之间的连接。

具体来说，通过将焊料加热到熔融状态，将零件放置在焊料中，待零件熔融后，将整个装置冷却，使零件凝固在焊料中，从而实现零件之间的连接。

通孔回流焊工艺具有以下优点：
- 焊接效果好：由于金属的熔融和凝固特性，通孔回流焊工艺可以获得较高的焊接强度和致密性。

- 适用于多种材料：通孔回流焊工艺可以适用于多种金属材料，如铜、镍、铬等。

- 操作简单：只需要将零件放置在焊料中，经过熔融和凝固过程即可实现连接。

- 成本低：通孔回流焊工艺的成本相对较低，因为它只需要少量的焊料和简单的设备。

通孔回流焊工艺广泛应用于电子制造领域，如印刷电路板、电子元件焊接等。

在实际操作过程中，需要选择合适的焊料和焊接温度，零件需要保持清洁和干燥，同时需要注意焊接时间和冷却时间，并对设备进行维护和保养。

浅谈通孔回流焊技术和通孔连接器质量管理李涛涛发布时间：2023-05-27T08:11:08.060Z 来源：《工程管理前沿》2023年6期作者：李涛涛[导读] 随着产品小型化和多功能化的市场驱动，能满足高密度，多引脚的通孔回流焊技术（THR Technology），也被称为"侵入式回流焊"PIHR（Pin-In-Hole Reflow）技术应用越来越多，印制板和通孔元器件最终在回流炉的焊接中完成连接。

本文针对通孔回流焊接工艺和通孔回流焊连接器经常出现的爬锡和起泡不良进行了研究。

苏州华旃航天电器有限公司 215129摘要：随着产品小型化和多功能化的市场驱动，能满足高密度，多引脚的通孔回流焊技术（THR Technology），也被称为"侵入式回流焊"PIHR（Pin-In-Hole Reflow）技术应用越来越多，印制板和通孔元器件最终在回流炉的焊接中完成连接。

本文针对通孔回流焊接工艺和通孔回流焊连接器经常出现的爬锡和起泡不良进行了研究。

关键词：通孔回流焊爬锡起泡1.通孔回流焊接介绍：在传统的电子组装工艺中，对于安装有过孔插装元件印制板组件的焊接一般采用波峰焊接技术。

但波峰焊接有许多不足之处：不适合高密度、细间距元件焊接；桥接、漏焊较多；需喷涂助焊剂；印制板受到较大热冲击翘曲变形。

因此波峰焊接在许多方面不能适应电子组装技术的发展。

为了适应表面组装技术的发展，解决以上焊接难点的措施是采用通孔回流焊接技术（THR，Technology），又称为穿孔回流焊PIHR（Pin in Hole Re Reflow）。

该技术原理是在印制板完成贴片后，使用一种安装有许多针管的特殊模板，调整模板位置使针管与插装元件的过孔焊盘对齐，然后使用刮刀将模板上的锡膏漏印到焊盘上，然后安装插装元件，最后插装元件与贴片元件一起通过回流焊完成焊接。

从中可以看出穿孔回流焊相对于传统工艺的优越性：首先是减少了工序，省去了波峰焊这道工序，在费用上自然可以节省不少，同时时也减少了所需的工作人员，在效率上也得到了提高；其次回流焊相对于波峰焊，产生桥接的可能性要小得多，这样就提高了一次通过率。
