输电线路的弧垂检查共35页

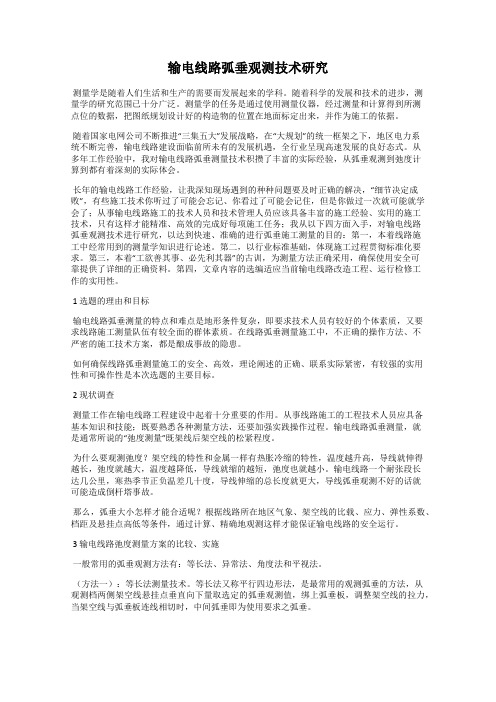

输电线路弧垂观测技术研究测量学是随着人们生活和生产的需要而发展起来的学科。

随着科学的发展和技术的进步，测量学的研究范围已十分广泛。

测量学的任务是通过使用测量仪器，经过测量和计算得到所测点位的数据，把图纸规划设计好的构造物的位置在地面标定出来，并作为施工的依据。

随着国家电网公司不断推进“三集五大”发展战略，在“大规划”的统一框架之下，地区电力系统不断完善，输电线路建设面临前所未有的发展机遇，全行业呈现高速发展的良好态式。

从多年工作经验中，我对输电线路弧垂测量技术积攒了丰富的实际经验，从弧垂观测到弛度计算到都有着深刻的实际体会。

长年的输电线路工作经验，让我深知现场遇到的种种问题要及时正确的解决，“细节决定成败”，有些施工技术你听过了可能会忘记、你看过了可能会记住，但是你做过一次就可能就学会了；从事输电线路施工的技术人员和技术管理人员应该具备丰富的施工经验、实用的施工技术，只有这样才能精准、高效的完成好每项施工任务；我从以下四方面入手，对输电线路弧垂观测技术进行研究，以达到快速、准确的进行弧垂施工测量的目的：第一，本着线路施工中经常用到的测量学知识进行论述。

第二，以行业标准基础，体现施工过程贯彻标准化要求。

第三，本着“工欲善其事、必先利其器”的古训，为测量方法正确采用，确保使用安全可靠提供了详细的正确资料。

第四，文章内容的选编适应当前输电线路改造工程、运行检修工作的实用性。

1 选题的理由和目标输电线路弧垂测量的特点和难点是地形条件复杂，即要求技术人员有较好的个体素质，又要求线路施工测量队伍有较全面的群体素质。

在线路弧垂测量施工中，不正确的操作方法、不严密的施工技术方案，都是酿成事故的隐患。

如何确保线路弧垂测量施工的安全、高效，理论阐述的正确、联系实际紧密，有较强的实用性和可操作性是本次选题的主要目标。

2 现状调查测量工作在输电线路工程建设中起着十分重要的作用。

从事线路施工的工程技术人员应具备基本知识和技能；既要熟悉各种测量方法，还要加强实践操作过程。

输电线路测量方法的学习一．弧垂测量弧垂的观测方法很多，一般常用观测方法有4种：异长法、等长法（平行四边形法）、角度法和平视法。

在弧垂观测之前，应参阅输电线路平断面地形、地物及弧垂等的概况，结合具体情况选择适当的弧垂观测方法，并按降温法及计入初伸长的导线弧垂曲线等技术资料，计算出相应的观测数据，然后进行弧垂观测。

这里我主要跟大家探讨异常法和角度法在弧垂观测中的理论计算和现场的实际应用。

（1）异长法（不等长法）。

异长法示意图如图（1—1）所示。

观测时，根据弧垂f值选定a、b后，分别放垂板使AA0 =a，BB0 =b，收紧架空线使之与视线A0B0相切，这时的弧垂即为设计要求的弧垂。

a、b与弧垂f的关系为a b f+=（1）2式中a、b－分别为档距两端杆塔装弧垂板位置与架空线悬点的高差值，m。

异长法观测弧垂示意图（1－1）异长法适用于观测有高差的杆塔，但弧垂最低点不低于两杆塔基部连线的情况。

（2） 角度法。

角度法测定、控制架空线的水平应力和最大弧垂，实质上是异长法。

当在山区及沟壑地段施工时，采用等长法、异长法无法观测弧垂的情况下，可考虑采用角度法进行弧垂观测。

按仪器设置的不同，角度法可分为档端角度法和档外、档内角度法。

1） 档端角度法。

如图1－2所示，A 、B 为悬点，A ′为A 在地面上的垂直投影，a 为仪器中心至导地线挂点A 的垂直距离，f 为观测气温下计算出的档距中点弧垂，θ为仪器视线与导线相切的垂直角（即观测角），α为在A ′点瞄准B 点时的垂直角，l 为档距，h 为高差。

具体观测方法如下：a ． 由线路纵断面图和杆塔组装图中查出a 、h 的值，并到现场复测核实。

b ． 经纬仪置于档端悬挂点A 垂直下方A ′点，调整观测角θ瞄准并使其视线与架空线最低点相切。

由图1－2可知ltan α-ltan θ+a (2)因为 tan α= ()a h l ±, tan θ=tan α-b l故观测角θ为θ （3） 验收线路时计算弧垂f ，即214f = （4）其中仪器距低悬点较近时，h 取“+”，否则取“－档端角度法观测弧垂示意图（1－2）2）由于有些线路是同塔双回，用档端法观测导地线很困难，因此我们采用档外法。

高压架空输电线路的弧垂观测研究摘要: 高压输电线路弧垂观测在输电线路施工中是一项技术性很强的一项工作，对于线路施工和安全运行至关重要，准确的、符合设计要求的线路弧垂能够保证导线对地、对交叉跨越物保持足够的安全距离，同时避免由于弧垂过小引起杆塔受力过大而引起倒塔断线事故的发生。

本文分析了高压架空输电线路弧垂观测中主要方法和使用条件。

关键词：高压；输电线路；弧垂观测；导线弧垂观测的方法一般有异长法、等长法、角度法等。

在实际操作中，为操作简便，不受档距、悬挂点高差在测量时所引起的影响，减少观测时大量的现场计算量及掌握弧垂的实际误差范围，应首先选用等长法和异长法。

当现场客观条件受到限制，不能采用异长法和等长法观测时，可采用角度法等其他方法。

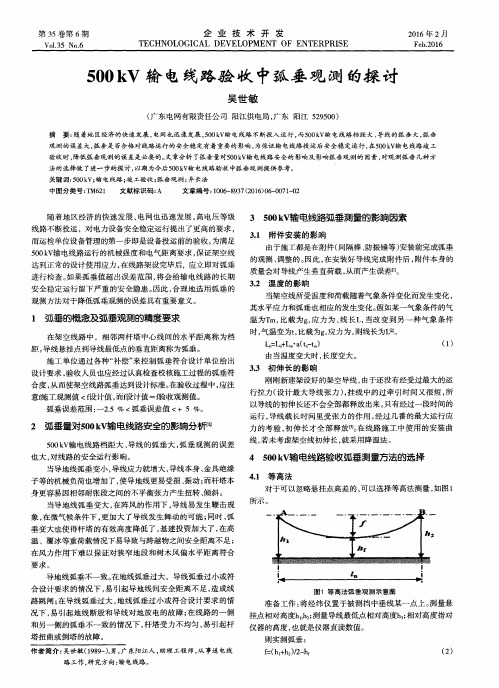

一、驰度板观测法①等长法等长法，又称平行四边形法，在观测档的 2 基的杆塔上绑上弧垂板，然后利用三点一线这一原理测弧垂。

当塔高大于 f 且两个塔的视线通视时，自电线的悬挂点各向下量 f 处设置色彩鲜明的标志样板，用目视或者望远镜从样板 1 看向样板2（或者从样板 2 看向样板l），则电线与l，2 连线的相切的弧垂即为f。

②异长法图4异常法检查弧垂如图4，先在一侧杆塔上选择适当的 a 值，在导线悬挂点以下垂直距离 a 处固定花杆或弧垂板，在另一侧设活动弧垂板，用目测或借助望远镜上下移动活动弧垂板，直到两杆塔上弧垂板间的连线与架空线的悬挂曲线相切为止，量出此时活动弧垂板到上方导线悬点间的垂直距离 b 值，则该档的检查弧垂值：异常法检查弧垂由于常用目测进行测量，所以只能用于档距较小、导线直径较小、a<3f（理论上可用在a<4f）的档距的弧垂检查，不能用在大跨越档距中的测量。

这种方法主要应用在由于地形、塔高等制约而不能采取等长法的情况。

二、角度法由于在山地与高山大岭架线，其电线必然会形成大档距、高海拔，因此测量工作量大，其主要检测线路架线弧垂的方法为角度法。

①档端角度法档端测量方法是典型的测量弧垂方法，如图1，将经纬仪安置于导线悬点的正下方A点（档端），量出仪器高度i，调整望远镜视线令其与导线相切，读出此时的竖直角θ1，继续抬高望远镜的视线，瞄准B杆塔导线的悬点处，读出此时的竖直角θ2，则该档的检测弧垂计算式为：公式中：当经纬仪测出的θ1、θ2角为仰角时，应当取“+”值代入上式；当为俯角时，应当取“-”值代入上式。

架空输电线路导线弧垂测量分析摘要：在电力系统中，采用架空线路进行输电，是当前我国电力输送过程中所采用的主要方式之一。

而要想保证这种输电方式的安全、稳定运行，必须准确测量弧垂的数值。

而档端法是一种准确测量弧垂数值的方法，研究其具体的应用，具有十分重要的意义。

关键词：架空；输电线路；导线弧垂；测量方法引言架空输电线路进行弧垂测量，如果观测档处于复杂特殊环境中，此时在地面无法直接竖立测量仪器进行测量，常规方法不再适用，给测量工作带来困难。

社会发展进程的加快使我国的用电需求量日渐增加，既给电力企业带来了无限的发展空间，也给其带来了更多安全与质量方面的压力。

电力能源的特殊性在为人们创造便捷高效生活的同时也同样充斥着诸多安全隐患，高压电线路尤其具有危险性，安全的电网结构既是电力发展的基础，也是电力行业管理水平和技术水平的重要体现，因此，在架设高压架空输电线路时，施工人员必须掌握各项施工要点以保障施工的有效性和安全性、提高高压架空输电线路的质量，以科学有效的施工管理要点为指导促进其长远发展。

1架空输电线路及输电线路导线弧垂概述1.1架空输电线路（1）架空输电线路的定义导线承担传导电流的功能，必须具有足够的截面以保持合理的通流密度。

导线都是处在高电位。

为了减小电晕放电引起的电能损耗和电磁干扰，导线还应具有较大的曲率半径。

超高压输电线路，由于输送容量大，工作电压高，多采用分裂导线（即用多根导线组成一相导线。

2分裂、3分裂或 4分裂导线使用最多。

特高压输电线路则采用6、8、10或12分裂导线）。

架空地线（又称避雷线）主要用于防止架空线路遭受雷闪袭击所引起的事故，它与接地装置共同起防雷作用。

绝缘子串是由单个悬式绝缘子串接而成，需满足绝缘强度和机械强度的要求。

主要根据不同的电压等级来确定每串绝缘子的个数，也可以用棒式绝缘子串接。

对于特殊地段的架空线路，如污秽地区，还需采用特别型号的绝缘子串。

杆塔是架空线路的主要支撑结构，多由钢筋混凝土或钢材构成，根据机械强度和电绝缘强度的要求进行结构设计[1]。

弛度观测档的选择原则：1.1紧线段在5档及以下时靠近中间选择一档； 1.2紧线段在6～12档时靠近两端各选择一档； 1.3紧线段在12档以上时靠近两端及中间各选择一档 1.4弛度观测档的选择尽可能做到：档距大，相邻两杆塔的高差小，导线排列方式尽量一致，紧临耐张杆塔的两侧不宜选为观测档。

1.5 选择弛度观测档时，若地形特殊应适当增加观测档数目。

一、输电线路弧垂测量1、测量方法：（1）异长法――运行线路的弧垂测量常用此法。

见图1-4。

图1-4 异长法观测弧垂示意图方法：自观测档的架空线悬挂点A处选一合适点使视线与导线相切，分别量取此点及视线在另一杆塔上的交点与导线两悬挂点的垂直距离，得AA0＝a和BB0=b。

然后由公式a b f得观测档弧垂f。

2其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。

（2）角度法：――用经纬仪测。

原理：异长法。

适用：用异长法无法测量的山区、沟壑地段。

方法：按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。

①档端角度法――经纬仪仪镜中心置于一侧杆塔下方。

见图1-5图1-5 档端角度法222014b =arctan(tan )b (2)014h fa a ltg hlf a h fa a ltg高差时：或按下式计算：高差时：式中a －仪器中心至点A 的垂直距离；f －为观测气温下计算出的档距中点弧垂,m ；－仪器视线与导线相切的垂直角，即观测角；l －为被测档档距，m ；h －两杆塔的高差，m 。

②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。

如图1-6。

图1-6 档外角度法211211014014h f al tga ll tg hh fal tga ll tg高差时：高差时：式中l 1－仪器距一侧杆塔的水平距离，m 。

其余符号同前。

③档内角度法――经纬仪仪镜中心置于导线或地线的正下方。

如图1-7。

图1-7 档内角度法111101--4h=01--4hf a l tga l l tghfal tga l l tg高差时：高差时：注：档内、档外测量法用于观测档无法架设经续仪或档端观测值b 太小的情况下。

弧垂施工检查及评级记线路名称：10kV经六线耐张段桩号01号至 10号耐张段塔号号至号观测档02号至线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号11号至28号耐张段塔号号至号观测档14号至15线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左右　检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号29号至41号耐张段塔号号至号观测档33号至线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号01号至12号耐张段塔号号至号观测档06号至07线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号13号至26号耐张段塔号号至号观测档20号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号27号至29号耐张段塔号号至号观测档28号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号30号至41号耐张段塔号号至号观测档36号至37号线类相别气温标准弧垂观测弧垂弧垂值钢左（上）左3540355右355芯铝绞线中左3540 38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号42号至58号耐张段塔号号至号观测档50号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号00号至08号耐张段塔号号至号观测档05号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记线路名称：10kV科技大道西线耐张段桩号09号至20号耐张段塔号号至号观测档17号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号01号至 10号耐张段塔号号至号观测档02号至线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号11号至28号耐张段塔号号至号观测档14号至15线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号29号至41号耐张段塔号号至号观测档33号至线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张耐张段桩号01号至12号段塔号号至号观测档06号至07线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号13号至26号耐张段塔号号至号观测档20号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误10kV：200mm；35-110kV及以上：200mm差一般通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号27号至29号耐张段塔号号至号观测档28号至线类相别气温标准弧垂观测弧垂弧垂值左左3540355钢芯铝绞线（上）右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号30号至41号耐张段塔号号至号观测档36号至37号线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号42号至58号耐张段塔号号至号观测档50号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右左3540373（下）右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号00号至08号耐张段塔号号至号观测档05号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号09号至20号耐张段塔号号至号观测档17号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号01号至 10号耐张段塔号号至号观测档02号至线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号11号至28号耐张段塔号号至号观测档14号至15线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张33号至耐张段桩号29号至41号段塔号号至号观测档线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号01号至12号耐张段塔号号至号观测档06号至07线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号13号至26号耐张段塔号号至号观测档20号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号27号至29号耐张段塔号号至号观测档28号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号30号至41号耐张段塔号号至号观测档36号至37号线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞左（上）左3540355右355中左3540　38　2　右382线右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员：施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号42号至58号耐张段塔号号至号观测档50号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号00号至08号耐张段塔号号至号观测档05号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号09号至20号耐张段塔号号至号观测档17号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号01号至 10号耐张段塔号号至号观测档02号至线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号11号至28号耐张段塔号号至号观测档14号至15线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV经六线耐张段桩号29号至41号耐张段塔号号至号观测档33号至线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号01号至12号耐张段塔号号至号观测档06号至07线类相别气温标准弧垂观测弧垂弧垂误值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于1米4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm备注每个观测档填写一份现场技术负责人： 质检员： 施工负责人： 检查人：弧垂施工检查及评级记录线路名称：10kV科技大道西线耐张段桩号13号至26号耐张段塔号号至号观测档20号至线类相别气温标准弧垂观测弧垂弧垂值钢芯铝绞线左（上）左3540355右355中左3540　38　2　右382右（下）左3540373右373地线左 右 检查项目性质质量标准1、对交叉物及对地距离关键必须满足设计要求2、连接金具关键必须满足设计要求3、导、地线弧垂一般10kV：±5% 35-110kV及以上：±5%；通航河流的大-2.5%；跨越：±1%，并不大于4、导、地线相间弧垂误差一般10kV：200mm；35-110kV及以上：200mm通航河流大跨越最大允许偏差：500mm。

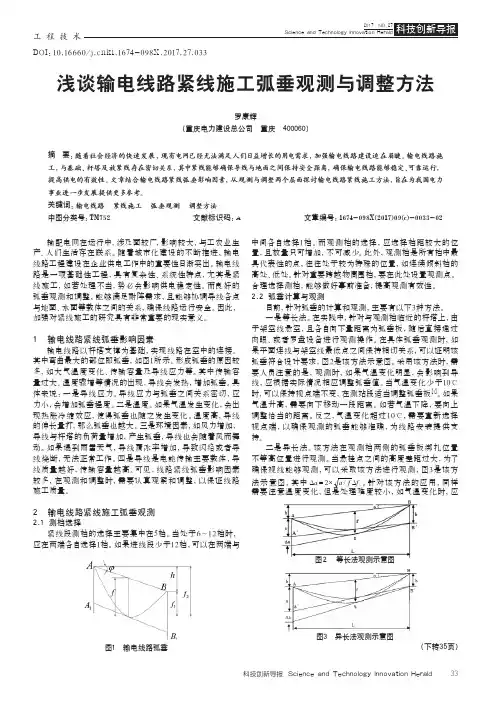

DOI：10.16660/ki.1674-098X.2017.27.033浅谈输电线路紧线施工弧垂观测与调整方法罗康辉(重庆电力建设总公司 重庆 400060)摘 要：随着社会经济的快速发展，现有电网已经无法满足人们日益增长的用电需求，加强输电线路建设迫在眉睫。

输电线路施工，与基础、杆塔及放紧线存在密切关系，其中紧线能够确保导线与地面之间保持安全距离，确保输电线路能够稳定、可靠运行，提高供电的有效性。

文章结合输电线路紧线弧垂影响因素，从观测与调整两个层面探讨输电线路紧线施工方法，旨在为我国电力事业进一步发展提供更多参考。

关键词：输电线路 紧线施工 弧垂观测 调整方法中图分类号：TM752 文献标识码：A 文章编号：1674-098X(2017)09(c)-0033-02输配电网在运行中，涉及面较广，影响较大，与工农业生产、人们生活存在联系。

随着城市化建设的不断推进，输电线路工程建设在企业供电工作中的重要性日渐突出。

输电线路是一项基础性工程，具有复杂性、系统性特点，尤其是紧线施工，如若处理不当，势必会影响供电稳定性。

而良好的弧垂观测和调整，能够满足耐阵需求，且能够协调导线各点与地面、水面等载体之间的关系，确保线路运行安全。

因此，加强对紧线施工的研究具有非常重要的现实意义。

1 输电线路紧线弧垂影响因素输电线路以杆塔支撑为基础，实现线路在空中的连接。

其中弯曲最大的部位即弧垂，如图1所示。

形成弧垂的原因较多，如大气温度变化、传输容量及导线应力等。

其中传输容量过大、温度骤增等情况的出现，导线会发热，增加弧垂。

具体来说：一是导线应力。

导线应力与弧垂之间关系密切，应力小，会增加弧垂程度。

二是温度。

如果气温发生变化，会出现热胀冷缩效应，使得弧垂也随之发生变化。

温度高，导线的伸长量打，那么弧垂也越大。

三是环境因素，如风力增加，导线与杆塔的负荷量增加，产生弧垂，导线也会随着风而舞动。

如果遇到雨雪天气，导线覆冰率增加，导致闪络或者导线烧断，无法正常工作。

架空输电线路档端法弧垂测量分析摘要：在架空输电线路施工过程中，线路弧垂是否合格，直接关系到线路输电的安全与否，而档端法是测量弧垂的一种重要方式。

本文就阐述了架空输电线路弧垂的概念以及弧垂测量的必要性，在此基础上分析了档端法测量的具体运用。

关键词：架空输电线路；弧垂；档端法测量前言：在电力系统中，采用架空线路进行输电，是当前我国电力输送过程中所采用的主要方式之一。

而要想保证这种输电方式的安全、稳定运行，必须准确测量弧垂的数值。

而档端法是一种准确测量弧垂数值的方法，研究其具体的应用，具有十分重要的意义。

一、弧垂的概念在架空输电线路施工过程中，输电线路导线普遍都借助杆塔悬挂在空中，这就导致悬挂的导线因为自身的重力作用而出现一定弧度的下垂现象，这就是“弧垂”。

在具体的架空输电线路工程施工中，对“弧垂”进行测量，一般是测量工作人员对档距中间导地线距悬挂点连线之间的垂直距离进行的测量，在记录时普遍用“f”来表示。

在实际生活中，这是衡量架空输电线路中导线所承受拉力大小的一项重要指标，其数值的大小直接关系到电力能源输送的安全与否。

而其数值的大小往往与杆塔的距离、悬挂的高度差、线路自身的长度、质量、所承受的拉力大小以及风力和温度等自然环境因素密切相关。

在架空输电线路工程竣工验收环节，验收人员需要对弧垂的数据进行精准的测量，并准确分析弧垂数值存在的误差，从而判定弧垂是否符合设计要求。

因此，分析研究并探寻更准确的弧垂测量方式，测量出更准确的数值，对于电力企业输电线路施工具有十分重要的现实意义。

二、弧垂测量的必要性从力学的角度分析，在架空输电线路输电的过程中，如果输电导线的弧垂偏小，导线会受到较大的拉力，这就对输电导线的机械强度提出了更高的要求。

因为受到自然环境冷暖变化的影响，如果导线受到较大的拉力而拉得过紧，一旦温度急剧降低，会导致杆塔出现倒塔的事故，如果导线所承受的拉力超过其自身的机械强度，还会导致导线出现断裂的现象。

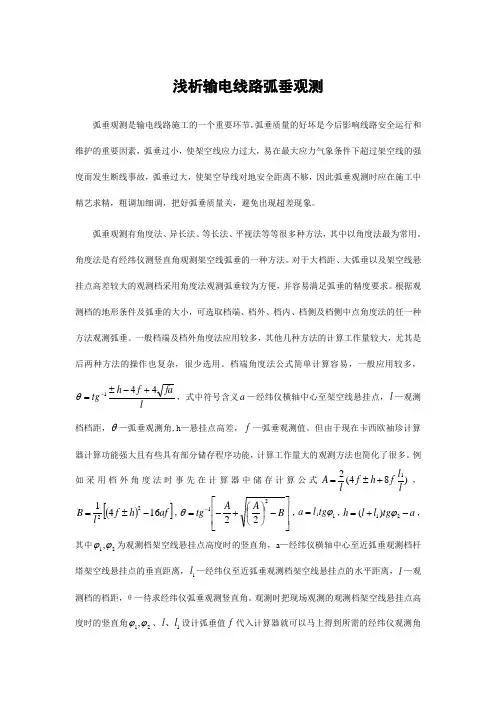

浅析输电线路弧垂观测弧垂观测是输电线路施工的一个重要环节，弧垂质量的好坏是今后影响线路安全运行和维护的重要因素，弧垂过小，使架空线应力过大，易在最大应力气象条件下超过架空线的强度而发生断线事故，弧垂过大，使架空导线对地安全距离不够，因此弧垂观测时应在施工中精艺求精，粗调加细调，把好弧垂质量关，避免出现超差现象。

弧垂观测有角度法、异长法、等长法、平视法等等很多种方法，其中以角度法最为常用。

角度法是有经纬仪测竖直角观测架空线弧垂的一种方法。

对于大档距、大弧垂以及架空线悬挂点高差较大的观测档采用角度法观测弧垂较为方便，并容易满足弧垂的精度要求。

根据观测档的地形条件及弧垂的大小，可选取档端、档外、档内、档侧及档侧中点角度法的任一种方法观测弧垂。

一般档端及档外角度法应用较多，其他几种方法的计算工作量较大，尤其是后两种方法的操作也复杂，很少选用。

档端角度法公式简单计算容易，一般应用较多，lfa f h tg 441+-±=-θ，式中符号含义a —经纬仪横轴中心至架空线悬挂点，l —观测档档距，θ—弧垂观测角,h —悬挂点高差，f —弧垂观测值。

但由于现在卡西欧袖珍计算器计算功能强大且有些具有部分储存程序功能，计算工作量大的观测方法也简化了很多。

例如采用档外角度法时事先在计算器中储存计算公式)84(21ll f h f l A +±=，()[]af h f l B 164122-±=，⎥⎥⎦⎤⎢⎢⎣⎡-⎪⎭⎫ ⎝⎛+-=-B A A tg 2122θ，11ϕtg l a =，a tg l l h -+=21)(ϕ，其中21,ϕϕ为观测档架空线悬挂点高度时的竖直角，a —经纬仪横轴中心至近弧垂观测档杆塔架空线悬挂点的垂直距离，1l —经纬仪至近弧垂观测档架空线悬挂点的水平距离，l —观测档的档距，θ—待求经纬仪弧垂观测竖直角。

观测时把现场观测的观测档架空线悬挂点高度时的竖直角21,ϕϕ、1l l 、设计弧垂值f 代入计算器就可以马上得到所需的经纬仪观测角θ，因此档外角度法的应用与档端角度法一样非常普及。
