联轴器的分类,选型,背隙

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之一路旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部份组成，别离与主动轴和从动轴联接。

一般动力机多数借助于联轴器与工作机相联接。

一、联轴器的分类刚性联轴器(无补偿能力)挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这种联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常常利用的有以下几种：(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。

联轴器用来联接不同机构中的两根轴（主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种:凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接 ,并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

1 / 27凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器,依靠两半联轴器结合面上摩擦力传递扭矩。

凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器,但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

2 / 27十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动,可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于25０r／min,轴的刚度较大,无剧烈冲击处。

ﻫ滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小,具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

ﻫ万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接,且允许两轴间有较大的夹角(夹角α可达３５°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

3 / 27ﻫ齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

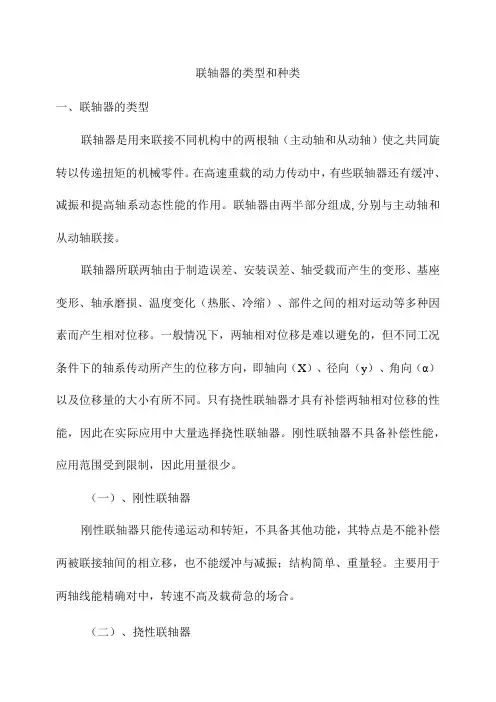

联轴器的类型和种类一、联轴器的类型联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成,分别与主动轴和从动轴联接。

联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化（热胀、冷缩）、部件之间的相对运动等多种因素而产生相对位移。

一般情况下，两轴相对位移是难以避免的，但不同工况条件下的轴系传动所产生的位移方向，即轴向（X）、径向（y）、角向（α）以及位移量的大小有所不同。

只有挠性联轴器才具有补偿两轴相对位移的性能，因此在实际应用中大量选择挠性联轴器。

刚性联轴器不具备补偿性能，应用范围受到限制，因此用量很少。

（一）、刚性联轴器刚性联轴器只能传递运动和转矩，不具备其他功能，其特点是不能补偿两被联接轴间的相立移，也不能缓冲与减振；结构简单、重量轻。

主要用于两轴线能精确对中，转速不高及载荷急的场合。

（二）、挠性联轴器(1)无弹性元件挠性联轴器由于这类联轴器自身有相对可动元件，因而随无弹性元件，但有挠性，对两轴相对位移有一定的补偿性能。

(2)金属弹性元件挠性联轴器通常称为弹性联轴器，这类联轴器的弹性元件用金属材料成，利用金属弹性元件的弹性，补偿联接两轴的相对位移，缓和冲击，改变轴系的自振频率，免发生危险性的振动。

金属弹性元件具有疲劳强度高、承载能力大、弹性模量大而稳定、性能易控制及寿命长等点。

(3)非金属弹性元件挠性联轴器通常也称为弹性联轴器。

非金属弹性元件的材质有两，一类是由橡胶材料制成弹性元件的联轴器，具有多向弹性、弹性模量小、变形量大、较高的尼减振性及电绝缘性能。

主要适用于往复式发动机与工作机械间、电动机与具有变动载荷件机械间、电动机与带有冲击载荷工作机械间两轴的联接，并适用于中小转矩传递场合。

另一类是由工程塑料制成弹性元件的联轴器。

二、常用联轴器种类(-)凸缘联轴器属于刚性联轴器，是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成一体，以传递运动和转矩。

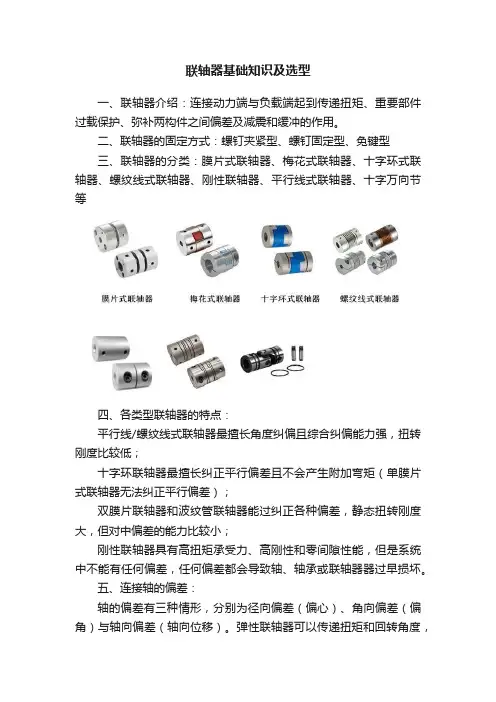

联轴器基础知识及选型一、联轴器介绍：连接动力端与负载端起到传递扭矩、重要部件过载保护、弥补两构件之间偏差及减震和缓冲的作用。

二、联轴器的固定方式：螺钉夹紧型、螺钉固定型、免键型三、联轴器的分类：膜片式联轴器、梅花式联轴器、十字环式联轴器、螺纹线式联轴器、刚性联轴器、平行线式联轴器、十字万向节等四、各类型联轴器的特点：平行线/螺纹线式联轴器最擅长角度纠偏且综合纠偏能力强，扭转刚度比较低；十字环联轴器最擅长纠正平行偏差且不会产生附加弯矩（单膜片式联轴器无法纠正平行偏差）；双膜片联轴器和波纹管联轴器能过纠正各种偏差，静态扭转刚度大，但对中偏差的能力比较小；刚性联轴器具有高扭矩承受力、高刚性和零间隙性能，但是系统中不能有任何偏差，任何偏差都会导致轴、轴承或联轴器器过早损坏。

五、连接轴的偏差：轴的偏差有三种情形，分别为径向偏差（偏心）、角向偏差（偏角）与轴向偏差（轴向位移）。

弹性联轴器可以传递扭矩和回转角度，同时吸收轴的安装偏差，当安装偏差超过。

•径向偏差：两轴平行但中心线不在同一直线上，这样的偏差称为径向偏差。

•轴向偏差：由于机械原因产生的轴间往复微动的偏差称为轴向偏差。

•角向偏差：安装时，两轴中心线互成一个角度，这时产生的偏差称为角向偏差。

•复合偏差：由径向、轴向、角向偏差组合的偏差称为复合偏差。

六、联轴器选型步骤：•根据工况特征选择出联轴器类型依据连接端的特征（连接端轴向容许振幅、容许偏角和容许偏心的大小）初步选择联轴器类型。

•计算出联轴器所需的容许扭矩联轴器的容许扭矩>动力端峰值扭矩Ta X 工况系数Ksa) 工况系数也可是产品补偿系数。

b)动力端的扭矩一般为电机的峰值扭矩，如果加有减速机则为减速机输出端的峰值扭矩。

c)工况系数参照表•根据计算出的容许扭矩及工况转速，查表选择出合适的联轴器大小。

七、不同工况联轴器推荐：膜片式联轴器：一般大量用在伺服电机、步进电机场合。

梅花式十字式联轴器：一般用在通用马达（调速电机）大扭矩场合。

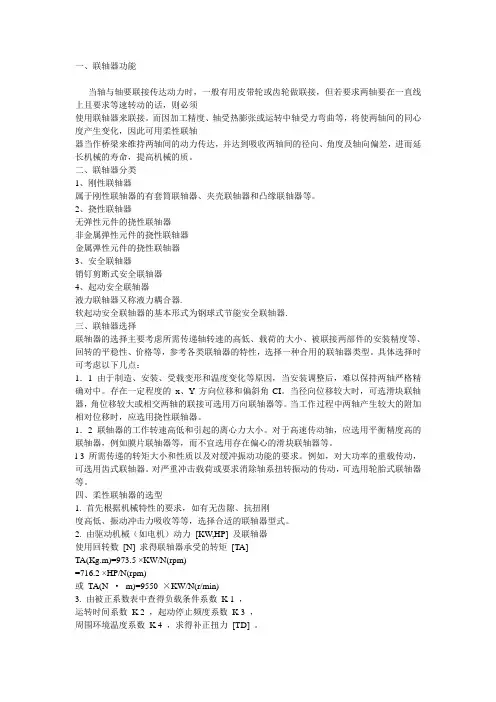

一、联轴器功能当轴与轴要联接传达动力时，一般有用皮带轮或齿轮做联接，但若要求两轴要在一直线上且要求等速转动的话，则必须使用联轴器来联接。

而因加工精度、轴受热膨张或运转中轴受力弯曲等，将使两轴间的同心度产生变化，因此可用柔性联轴器当作桥梁来维持两轴间的动力传达，并达到吸收两轴间的径向、角度及轴向偏差，进而延长机械的寿命，提高机械的质。

二、联轴器分类1、刚性联轴器属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。

2、挠性联轴器无弹性元件的挠性联轴器非金属弹性元件的挠性联轴器金属弹性元件的挠性联轴器3、安全联轴器销钉剪断式安全联轴器4、起动安全联轴器液力联轴器又称液力耦合器.软起动安全联轴器的基本形式为钢球式节能安全联轴器.三、联轴器选择联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。

具体选择时可考虑以下几点：1．1由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。

存在一定程度的x、Y方向位移和偏斜角CI。

当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。

当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。

1．2联轴器的工作转速高低和引起的离心力大小。

对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。

l-3所需传递的转矩大小和性质以及对缓冲振动功能的要求。

例如，对大功率的重载传动，可选用齿式联轴器。

对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等。

四、柔性联轴器的选型1. 首先根据机械特性的要求，如有无齿隙、抗扭刚度高低、振动冲击力吸收等等，选择合适的联轴器型式。

2. 由驱动机械（如电机）动力[KW,HP] 及联轴器使用回转数[N] 求得联轴器承受的转矩[TA]TA(Kg.m)=973.5 ×KW/N(rpm)=716.2 ×HP/N(rpm)或TA(N ·m)=9550 ×KW/N(r/min)3. 由被正系数表中查得负载条件系数K 1 ，运转时间系数K 2 ，起动停止频度系数K 3 ，周围环境温度系数K 4 ，求得补正扭力[TD] 。

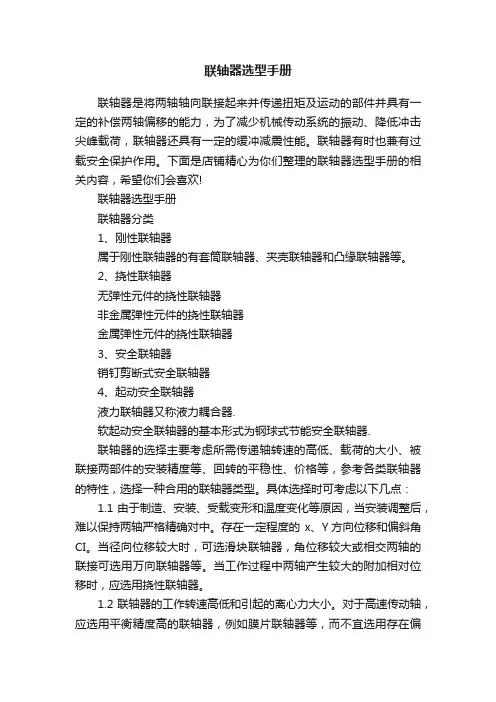

联轴器选型手册联轴器是将两轴轴向联接起来并传递扭矩及运动的部件并具有一定的补偿两轴偏移的能力，为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还具有一定的缓冲减震性能。

联轴器有时也兼有过载安全保护作用。

下面是店铺精心为你们整理的联轴器选型手册的相关内容，希望你们会喜欢!联轴器选型手册联轴器分类1、刚性联轴器属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。

2、挠性联轴器无弹性元件的挠性联轴器非金属弹性元件的挠性联轴器金属弹性元件的挠性联轴器3、安全联轴器销钉剪断式安全联轴器4、起动安全联轴器液力联轴器又称液力耦合器.软起动安全联轴器的基本形式为钢球式节能安全联轴器.联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。

具体选择时可考虑以下几点：1.1由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。

存在一定程度的 x、Y方向位移和偏斜角CI。

当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。

当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。

1.2联轴器的工作转速高低和引起的离心力大小。

对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。

l-3所需传递的转矩大小和性质以及对缓冲振动功能的要求。

例如，对大功率的重载传动，可选用齿式联轴器。

对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等。

我公司为您提供：螺旋联轴器、平行线联轴器、塑料联轴器、梅花联轴器、膜片联轴器、碟式联轴器、波纹管联轴器、弹簧联轴器、十字滑块联轴器、刚性联轴器、帐套联轴器、万向节。

刚性联轴器(定位螺丝固定)：结构简单紧凑高扭矩，转动惯性最低，高灵敏度。

安装方便，免维护，定位螺丝固定。

生产编码器联轴器、电机联轴器、机床联轴器、印刷设备联轴器、包装设备联轴器、丝杠联轴器等，主要种类有梅花联轴器、螺纹联轴器、平行切缝联轴器、碟式联轴器、弹簧联轴器、膜片联轴器、金属联轴器、抱紧联轴器、螺旋联轴器、塑料联轴器、波纹管联轴器等，可替换如下品牌联轴器：NSK联轴器、THK联轴器、R W 联轴器、三木联轴器、倍加福联轴器、欧姆龙联轴器、光洋联轴器、韩国DURI联轴器、SUNGLL联轴器等，产品质量保障，联轴器尺寸可根据客户需求定做。

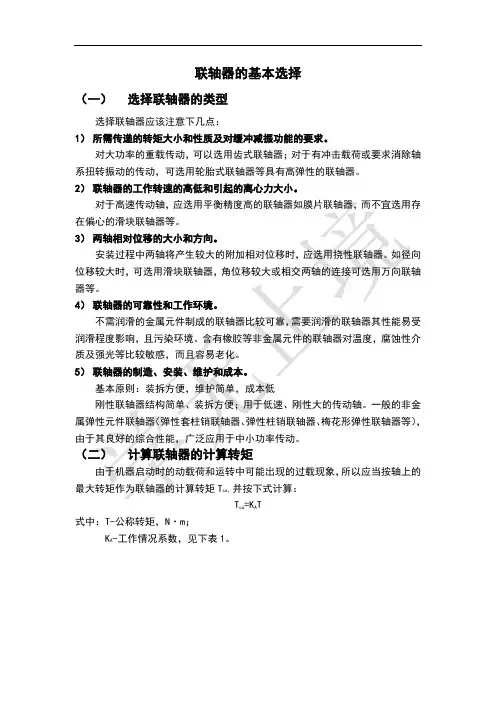

联轴器的基本选择（一）选择联轴器的类型选择联轴器应该注意下几点：1）所需传递的转矩大小和性质及对缓冲减振功能的要求。

对大功率的重载传动，可以选用齿式联轴器；对于有冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等具有高弹性的联轴器。

2）联轴器的工作转速的高低和引起的离心力大小。

对于高速传动轴，应选用平衡精度高的联轴器如膜片联轴器，而不宜选用存在偏心的滑块联轴器等。

3）两轴相对位移的大小和方向。

安装过程中两轴将产生较大的附加相对位移时，应选用挠性联轴器。

如径向位移较大时，可选用滑块联轴器，角位移较大或相交两轴的连接可选用万向联轴器等。

4）联轴器的可靠性和工作环境。

不需润滑的金属元件制成的联轴器比较可靠，需要润滑的联轴器其性能易受润滑程度影响，且污染环境。

含有橡胶等非金属元件的联轴器对温度，腐蚀性介质及强光等比较敏感，而且容易老化。

5）联轴器的制造、安装、维护和成本。

基本原则：装拆方便，维护简单，成本低刚性联轴器结构简单、装拆方便；用于低速、刚性大的传动轴。

一般的非金属弹性元件联轴器（弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等），由于其良好的综合性能，广泛应用于中小功率传动。

（二）计算联轴器的计算转矩由于机器启动时的动载荷和运转中可能出现的过载现象，所以应当按轴上的最大转矩作为联轴器的计算转矩Tca，并按下式计算：T ca =KAT式中：T-公称转矩，N·m；KA-工作情况系数，见下表1。

表1 工作情况系数K A矩。

（四）校核最大转矩被连接轴的转速n不应超过所选的联轴器最高转速nmax ，及n≤nmax。

（五）协调轴孔直径多数情况下，每一型号联轴器适用的轴的直径有一个范围。

标准中或者给出轴直径的最大和最小值，或者给出适用直径的尺寸系列，被连接两轴的直径应当在此范围内。

一般情况下被连接两轴的直径是不同的，两个轴端的形状也可能是不同的。

（六）规定部件相应的安装精度根据所选联轴器允许轴的相对位移偏差，通常标准中只给出单项位移偏差的允许值。

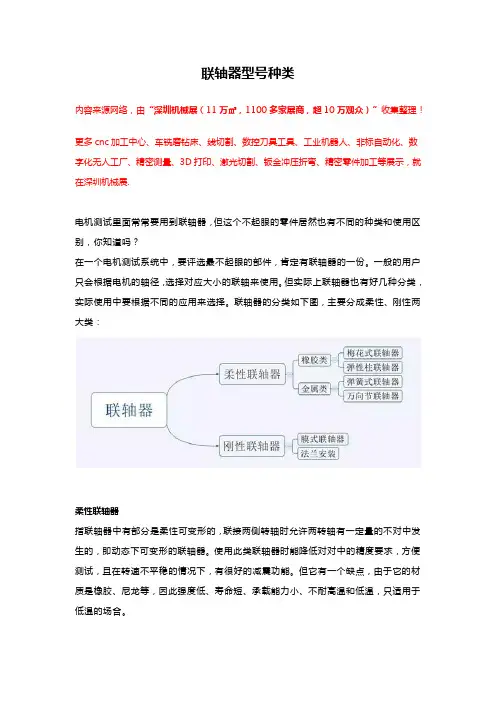

联轴器型号种类内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.电机测试里面常常要用到联轴器，但这个不起眼的零件居然也有不同的种类和使用区别，你知道吗？在一个电机测试系统中，要评选最不起眼的部件，肯定有联轴器的一份。

一般的用户只会根据电机的轴径，选择对应大小的联轴来使用。

但实际上联轴器也有好几种分类，实际使用中要根据不同的应用来选择。

联轴器的分类如下图，主要分成柔性、刚性两大类：柔性联轴器指联轴器中有部分是柔性可变形的，联接两侧转轴时允许两转轴有一定量的不对中发生的，即动态下可变形的联轴器。

使用此类联轴器时能降低对对中的精度要求，方便测试，且在转速不平稳的情况下，有很好的减震功能。

但它有一个缺点，由于它的材质是橡胶、尼龙等，因此强度低、寿命短、承载能力小、不耐高温和低温，只适用于低温的场合。

柔性联轴器允许两轴间存在相对位移梅花式联轴器梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。

两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。

其弹性体一般都是是工程塑料或是橡胶组成，弹性体的寿命也就是联轴器的寿命，一般弹性体的寿命为10年。

由于弹性体具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。

弹性体的性能极限温度，决定了联轴器的使用温度,一般为-35至+80度。

弹性柱联轴器弹性柱联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。

弹簧式联轴器弹簧式联轴器是用外形呈波纹状的薄壁管直接与两半联轴器焊接或粘接来传递运动的。

这种联轴器的结构简单，外形尺寸小，加工安装方便，传动精度高，主要用于要求结构紧凑，传动精度较高的小功率精密机械和控制机构中。

联轴器的分类选型及参数尺寸联轴器是一种广泛应用于机械传动系统中的机械元件，用于连接两根轴，来传递动力和扭矩。

根据传动方式和结构形式的不同，联轴器可以被分为多种类型。

本文将对联轴器的分类选型及参数尺寸进行详细介绍。

一、联轴器的分类1.刚性联轴器：刚性联轴器是在两根轴之间直接连接，不存在容差间隙，能够提供高精度的传动效果。

常见的刚性联轴器有齿式联轴器、弹性齿式联轴器等。

2.弹性联轴器：弹性联轴器通过橡胶、弹簧等弹性元件来连接两个轴，可以吸收轴之间的不对中和振动，起到减震和保护机械设备的作用。

常见的弹性联轴器有齿式弹性联轴器、万向节联轴器等。

3.液体联轴器：液体联轴器是通过填充液体介质来传递动力和扭矩的，具有较高的扭矩传递能力和较好的吸振性能。

常见的液体联轴器有液力联轴器、磁流变液联轴器等。

4.磁性联轴器：磁性联轴器是利用磁力来传递动力和扭矩的，具有无接触、无磨损等特点，适用于高速旋转和特殊环境中。

常见的磁性联轴器有磁力传动联轴器、磁性粉末离合器等。

5.弹簧联轴器：弹簧联轴器是通过弹簧来连接两个轴，可以吸收一定的不对中和振动，常用于中小功率传动系统中。

常见的弹簧联轴器有曲轴弹簧联轴器、气瓶弹簧联轴器等。

二、联轴器的参数尺寸联轴器的参数尺寸是设计和选型时需要考虑的重要因素。

常见的联轴器参数尺寸包括：1.额定扭矩：联轴器能够传递的最大扭矩。

根据传动功率和转速计算得出。

2.公称转速：联轴器设计的额定转速范围。

3.额定外径：联轴器外径的大小，通常用于与其他机械设备的连接。

4.安装长度：联轴器安装后的有效长度。

5.键槽尺寸：联轴器上的键槽大小，用于安装和连接其他设备。

6.弹性元件尺寸：弹性联轴器的弹性元件尺寸，如橡胶垫、弹簧等。

7.公差：联轴器尺寸的公差要求，包括轴孔公差、轴公差等。

8.材料：联轴器所采用的材料，如铁、铝、不锈钢等。

在选型时，需要根据具体的传动需求和工作环境来选择合适的联轴器类型和参数尺寸。

不同的联轴器类型适用于不同的传动方式和工况，选型要充分考虑传动功率、转速、扭矩、环境条件等因素，以确保传动系统的稳定性和可靠性。

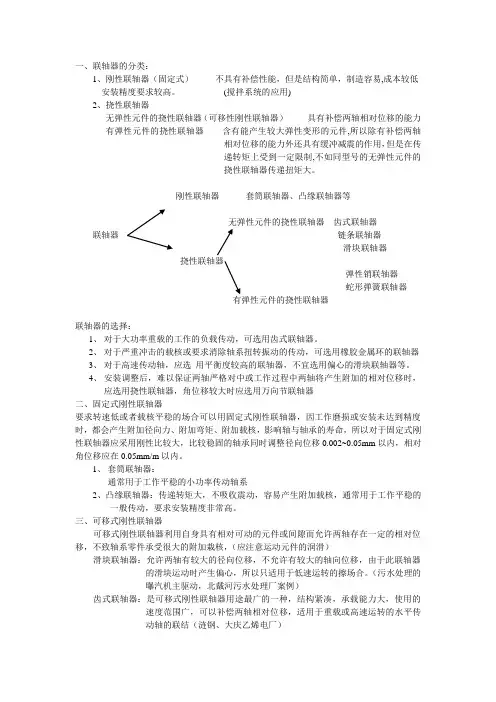

一、联轴器的分类：1、刚性联轴器（固定式）不具有补偿性能，但是结构简单，制造容易,成本较低安装精度要求较高。

(搅拌系统的应用)2、挠性联轴器无弹性元件的挠性联轴器（可移性刚性联轴器）具有补偿两轴相对位移的能力有弹性元件的挠性联轴器含有能产生较大弹性变形的元件,所以除有补偿两轴相对位移的能力外还具有缓冲减震的作用，但是在传递转矩上受到一定限制,不如同型号的无弹性元件的挠性联轴器传递扭矩大。

刚性联轴器套筒联轴器、凸缘联轴器等无弹性元件的挠性联轴器齿式联轴器联轴器链条联轴器滑块联轴器挠性联轴器弹性销联轴器蛇形弹簧联轴器有弹性元件的挠性联轴器联轴器的选择：1、对于大功率重载的工作的负载传动，可选用齿式联轴器。

2、对于严重冲击的载核或要求消除轴系扭转振动的传动，可选用橡胶金属环的联轴器3、对于高速传动轴，应选用平衡度较高的联轴器，不宜选用偏心的滑块联轴器等。

4、安装调整后，难以保证两轴严格对中或工作过程中两轴将产生附加的相对位移时，应选用挠性联轴器，角位移较大时应选用万向节联轴器二、固定式刚性联轴器要求转速低或者载核平稳的场合可以用固定式刚性联轴器，因工作磨损或安装未达到精度时，都会产生附加径向力、附加弯矩、附加载核，影响轴与轴承的寿命，所以对于固定式刚性联轴器应采用刚性比较大，比较稳固的轴承同时调整径向位移0.002~0.05mm以内，相对角位移应在0.05mm/m以内。

1、套筒联轴器：通常用于工作平稳的小功率传动轴系2、凸缘联轴器：传递转矩大，不吸收震动，容易产生附加载核，通常用于工作平稳的一般传动，要求安装精度非常高。

三、可移式刚性联轴器可移式刚性联轴器利用自身具有相对可动的元件或间隙而允许两轴存在一定的相对位移，不致轴系零件承受很大的附加栽核，（应注意运动元件的润滑）滑块联轴器：允许两轴有较大的径向位移，不允许有较大的轴向位移，由于此联轴器的滑块运动时产生偏心，所以只适用于低速运转的擦场合。

（污水处理的曝汽机主驱动，北戴河污水处理厂案例）齿式联轴器：是可移式刚性联轴器用途最广的一种，结构紧凑，承载能力大，使用的速度范围广，可以补偿两轴相对位移，适用于重载或高速运转的水平传动轴的联结（涟钢、大庆乙烯电厂）链条联轴器四、弹性联轴器弹性联轴器除了能补偿两轴相对位移之外还可降低对联轴器安装的精度要求，更重要的是能够缓和冲击，可以改变轴系的自振频率，避免发生更大的震动。

联轴器的分类选型及参数尺⼨联轴器⽤来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在⾼速重载的动⼒传动中，有些联轴器还有缓冲、减振和提⾼轴系动态性能的作⽤。

联轴器由两半部分组成，分别和主动轴和从动轴联接。

⼀般动⼒机⼤都借助于联轴器和⼯作机相联接。

⼀、联轴器的分类刚性联轴器(⽆补偿能⼒)挠性联轴器（有补偿能⼒）：o⽆弹性元件o有弹性元件1.⽆弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因⽆弹性元件，故不能缓冲减振。

常⽤的有以下⼏种：凸缘联轴器(1)这是普通凸缘联轴器,采⽤铰制孔⽤螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能⼒传递扭矩。

凸缘联轴器(2)这是采⽤普通螺拴联接的凸缘联轴器，依靠两半联轴器结合⾯上摩擦⼒传递扭矩。

凸缘联轴器(3)这也是采⽤铰制孔⽤螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运⾏时的安全性。

⼗字滑块联轴器⼗字滑块联轴器属于挠性联轴器；由两个端⾯上开有凹型槽的半联轴器和两⾯带有凸⽛的中间盘组成。

凸⽛可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

⼀般运⽤于转速n⼩于250r/min,轴的刚度较⼤，⽆剧烈冲击处。

滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和⼀个⽅形滑块组成，滑块材料通常为夹布铰⽊制成。

由于中间滑块的质量较⼩，具有弹性，可使⽤于较⾼的转速。

结构简单、紧凑、适⽤于⼩功率、⾼转速⽽⽆剧烈冲击处。

万向联轴器⼗字轴式万向联轴器，由两个叉形接头、⼀个中间联接件和轴组成。

属于⼀个可动的联接，且允许两轴间有较⼤的夹⾓（夹⾓α可达35°-45°)。

结构紧凑、维护⽅便，⼴泛使⽤于汽车、多头钻床等机器的传动系统。

齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合⾓为20°。

联轴器选型知识联轴器选型知识：一、联轴器的功能、类型、主要用途联轴器是将两轴轴向联接起来并传递扭矩及运动的部件并具有一定的补偿两轴偏移的能力，为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还应具有一定的缓冲减震性能。

联轴器有时也兼有过载安全保护作用。

联轴器是在机械设备中联接两个传动部件的纽带，是工业传动的一个重要组成部份。

根据不同的类型、性能、用途可以分为以下几大类：1、根据类型分为以下最常见几类：金属膜片联轴器：适用于伺服电机、编码器、行星减速机、滚珠丝杆、压缩机、混合机、造纸机械、机器人等机械设备。

梅花型联轴器：适用于编码器、伺服系统、马达主轴传动、包装机械、机床传动、泵等机械。

波纹管联轴器：适用于编码器、数控机床、定位系统、滚珠丝杆、分度盘、行星齿轮减速机。

弹簧联轴器：适用于旋转编码器、步进马达、丝杆等。

平行式联轴器：适用于步进电机、编码器、丝杆等连接。

十字滑块联轴器：适用于转速计、编码器、丝杆、机床等机械。

万向型联轴器、刚性联轴器。

2、根据性能分类主要有：刚性联轴器、大扭矩联轴器、微型联轴器、高精度联轴器、高弹性联轴器、精密型联轴器。

3、根据用途分类主要有：伺服电机联轴器、编码器联轴器、步进电机联轴器、发动机联轴器、数控设备联轴器、印刷设备联轴器、纺织机械联轴器、重型设备联轴器、包装设备联轴器、化工设备联轴器、泵联轴器。

联轴器的正确选用与机械产品的质量有着密切关系。

在正确理解品种、类型、规格及各自概念的基础上，根据传动的需要来正确选用联轴器，首先从标准型中选择联轴器，标准型联轴器绝大多数具有通用性，每一种联轴器都有各自的特点和适合使用范围，能够满足多种情况下的选用，一般情况下无需自行更改联轴器的尺寸及材质，只有在现有标准型联轴器不能满足需要时才根据具体要求来设计联轴器。

在众多的标准型联轴器中，正确选择符合需要的联轴器，关系到机械产品轴传动的性能，如可靠性、使用寿命、振动、噪声、节能、传动效率、传动精度、经济性等一系列问题，也关系到机械产品的质量。

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类∙刚性联轴器(无补偿能力)∙挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

.... 凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

.. 十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

.. 万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

联轴器的选型步骤详解关于联轴器的选型，其实整体的步骤并不是特别复杂，只是需要弄清楚每一步我们需要完成哪些选型操作并注意选型的影响因素即可。

下面就将为大家介绍联轴器选型的具体步骤和一些注意事项。

1.确定联轴器类型不同类型的联轴器所适用的电机类型和系统特性是存在较大区别的。

比较常见的联轴器种类包括膜片式联轴器、梅花式联轴器、平行式联轴器、十字环式联轴器、刚性联轴器等等。

根据联轴器的类型不同可以配合伺服电机、步进电机、通用电机、编码器等不同类型的电机进行使用。

在系统特性方面，联轴器的零背隙、高扭矩、高刚性、减震性、绝缘性、高精度、高转速等数据的设置也是需要加以区别的。

2.确定电机扭矩（确定联轴器额定扭矩）1）伺服电机选型额定扭矩X工况系数X减速比2）步进电机选型保持扭矩×工况系数X减速比3）通用电机选型（95OoX额定扭矩÷额定转速）X工况系数在计算出电机的传动力矩T后，还需要结合具体的工况系数表确定矫正系数Ko 3.确定空间大小此步骤主要根据联轴器安装位置的空间大小来选用合适长度L和外径D的联轴器。

4.是否加键槽5.使用环境联轴器在不同的使用环境和应用领域中选型存在一些特殊的要求。

例如联轴器在盐雾、潮湿等特殊环境中应当考虑原材料的抗氧化性和耐腐蚀性；应用在锂电行业时，则需要禁铜、禁银、禁锌。

6.联轴器固定方式1）螺丝固定型螺丝固定型固定方式是联轴器最常规且成本较低的连接方式，但由于螺丝前端直接与轴接触，可能会对轴造成损伤或难以拆卸，在使用此种固定方式时需要加以注意。

2）螺钉夹紧型利用沉头螺栓拧紧的力使得狭缝收缩，而将轴心紧紧挟持住。

这种安装方式的安装和拆卸过程都很简单，不会对轴造成损伤。

3）键槽型键槽型固定方式和螺钉固定型相同，属于最为传统的固定方式之一。

适合较高扭矩的传动场景，为防止轴向移动的产生，通常与螺栓直接固定型和夹持型并用。

4）胀紧套型此类固定方式利用了锥边斜边放大效果的连接方法，可以实现稳定可靠的连接。

联轴器的分类选型及参数尺寸-联轴器标准尺寸表联轴器令狐采学用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类刚性联轴器(无补偿能力)挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器令狐采学创作这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

令狐采学创作凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

令狐采学创作万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

第二节联轴器的选择联轴器的种类很多，我们本章主要介绍实际中常用的几种。

大家注意，部分联轴器已经标准化，有标准系列产品，对于我们来讲，主要是如何选用的问题。

1、联轴器类型的选择当载荷稳定，转速稳定，同轴性好，无相对位移时，可选刚性联轴器，也可选用弹性联轴器；当载荷稳定，转速稳定，但有相对位移时，可选用无弹性元件的挠性联轴器，也可选用弹性联轴器；当载荷、转速变化时，应选弹性联轴器。

（当然，载荷稳定，转速稳定时，也可以选弹性联轴器的。

）对于标准联轴器，往往是根据传递的转矩的大小，工作转速，轴的直径等确定联轴器的具体型号。

选择联轴器类型时，应考虑：(1)所需传递转矩的大小和性质，对缓冲、减振功能的要求以及是否可能发生共振等。

(2)由制造和装配误差、轴受载和热膨胀变形以及部件之间的相对运动等引起两轴轴线的相对位移程度。

(3)许用的外形尺寸和安装方法，为了便于装配、调整和维修所必需的操作空间。

对于大型的联轴器，应能在轴不需作轴向移动的条件下实现装拆。

此外，还应考虑工作环境、使用寿命以及润滑和密封和经济性等条件，再参考各类联轴器特性，选择一种合用的联轴器类型。

联轴器的标准系列，可查机械设计手册2、联轴器型号、尺寸的确定对于已标准化和系列化的联轴器，选定合适类型后，可按转矩、轴直径和转速等确定联轴器的型号和结构尺寸。

联轴器的计算转矩：Tca=K A T式中：T为联轴器的名义转矩(N.m)；T ca为联轴器的计算转矩(N.m)；K A为工作情况系数，其值见表(此系数也适用于离合器的选择)。

根据计算转矩、轴直径和转速等，由下面条件，可从有关手册中选取联轴器的型号和结构尺寸。

T ca[T]n式中：[T]为所选联轴器的许用转矩(N.m)；n为被联接轴的转速(r/min)；为所选联轴器允许的最高转速(r/min)。

多数情况下，每一型号的联轴器适用的轴径均有一个范围。

标准中已给出轴径的最大与最小值，或者给出适用直径的尺寸系列，被联接的两轴应在此范围之内。

联轴器的选型指南newmaker 联轴器品种、型式、规格很多，在正确理解品种、型式、规格各自概念的基础上，根据传动的需要来选择联轴器，首先从已经制订为标准的联轴器中选择，目前我过制订为国际和行标的联轴器有数十种，这些标准联轴器绝大多数是通用联轴器，每一种联轴器都有各自的特点和适合范围，基本能够满足多种工况的需要，一般情况下设计人员无需自行设计联轴器，只有在现有标准联轴器不能满足需要时才自行设计联轴器。

标准联轴器选购方便，价格比自行设计的非标准联轴器要便宜很多。

在众多的标准联轴器中，正确选择适合自己需要的最佳联轴器，关系到机械产品轴系传动的工作性能、可靠性、使用寿命、振动、噪声、节能、传动效率、传动精度、经济性等一系列问题，也关系到机械产品的质量。

设计人员在选用联轴器时应立足于从轴系传动的角度和需要来选择联轴器，应避免单纯的只考虑主、从动端联接选择联轴器。

一、选择联轴器应考虑的因素（一）动力机的机械特性动力机到工作机之间，通过一个或数个不同品种型式、规格的联轴器将主、从动端联接起来，形成轴系传动系统。

在机械传动中，动力机不外乎电动机、内燃机和气轮机。

由于动力机工作原理和机构不同，其机械特性差别较大，有的运转平稳，有的运转时有冲击，对传动系统形成不等的影响。

根据动力机的机械特性，将动力机分为四类。

见表 1 。

表 1 动力机系数 Kw动力机的机械特性对整个传动系统有一定的影响，不同类别的动力机，由于其机械特性不同，应选取相应的动力机系数 Kw ，选择适合于该系统的最佳联轴器。

动力机的类别是选择联轴器品种的基本因素，动力机的功率是确定联轴器的规格大小的主要依据之一，与联轴器转矩成正比。

固定的机械产品传动系统中的动力机大都是电动机，运行的机械产品传动系统（例如船舶、各种车辆等）中的动力机多为内燃机，当动力机为缸数不同的内燃机时，必须考虑扭振对传动系统的影响，这种影响因素与内燃机的缸数、各缸是否正常工作有关。

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
