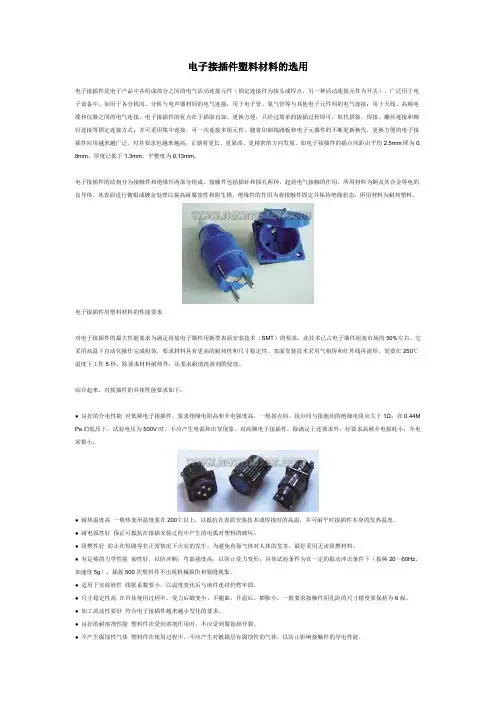

电子接插件塑料材料的选用电子接插件是电子产品中各组成部分之间的电气活动连接元件（固定连接件为接头或焊点，另一种活动连接元件为开关），广泛用于电子设备中。

如用于各分机间、分机与电声器材间的电气连接；用于电子管、氦气管等与其他电子元件间的电气连接；用于天线、高频电缆和仪器之间的电气连接。

电子接插件的优点在于插取自如、更换方便，只经过简单的拔插过程即可，取代搭接、焊接、螺丝连接和铆钉连接等固定连接方式；并可采用集中连接，可一次连接多组元件。

随着印刷线路板和电子元器件的不断更新换代，更换方便的电子接插件应用越来越广泛，对其要求也越来越高，正朝着更长、更紧凑、更精密的方向发展。

如电子接插件的插点间距由平均2.5mm降为0. 8mm，厚度已低于1.3mm，平整度为0.13mm。

电子接插件的结构分为接触件和绝缘件两部分组成。

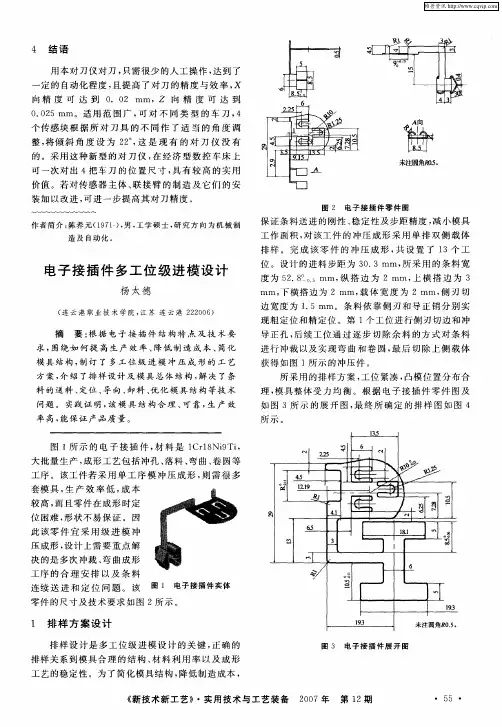

接触件包括插针和插孔两种，起到电气接触的作用，所用材料为铜及其合金等电的良导体，其表面进行镀银或镀金处理以提高耐腐蚀性和防生锈。

绝缘件的作用为将接触件固定并保持绝缘状态，所用材料为耐热塑料。

电子接插件用塑料材料的性能要求对电子接插件的最大性能要求为满足组装电子器件用新型表面安装技术（SMT）的要求，此技术已占电子器件组装市场的50%左右。

它采用高温下自动化操作完成组装，要求材料具有更高的耐热性和尺寸稳定性。

表面安装技术采用气相焊和红外线再流焊，需要在250℃温度下工作5秒，除要求材料耐热外，还要求耐清洗溶剂的侵蚀。

综合起来，对接插件的具体性能要求如下：● 良好的介电性能对低频电子接插件，要求绝缘电阻高和介电强度高，一般接点间、接点间与接地间的绝缘电阻应大于1Ω；在0.44M Pa的低压下，试验电压为500V时，不应产生电弧和击穿现象。

对高频电子接插件，除满足上述要求外，好要求高频介电损耗小，介电常数小。

● 耐热温度高一般热变形温度要在200℃以上，以抵抗在表面安装技术或焊接时的高温，并可耐平时接插件本身的发热温度。

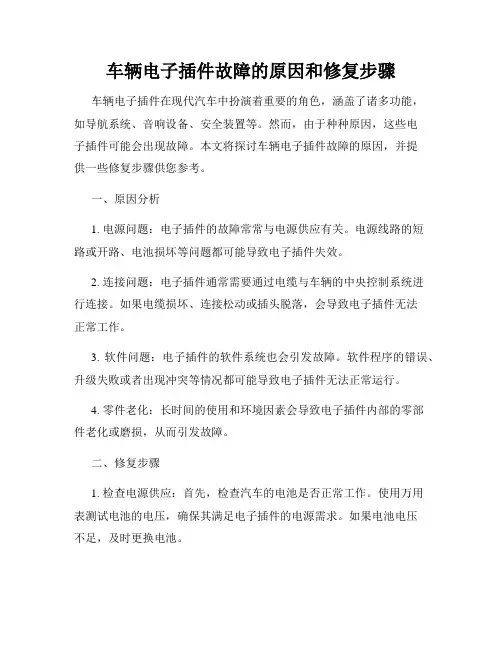

车辆电子插件故障的原因和修复步骤车辆电子插件在现代汽车中扮演着重要的角色，涵盖了诸多功能，如导航系统、音响设备、安全装置等。

然而，由于种种原因，这些电子插件可能会出现故障。

本文将探讨车辆电子插件故障的原因，并提供一些修复步骤供您参考。

一、原因分析1. 电源问题：电子插件的故障常常与电源供应有关。

电源线路的短路或开路、电池损坏等问题都可能导致电子插件失效。

2. 连接问题：电子插件通常需要通过电缆与车辆的中央控制系统进行连接。

如果电缆损坏、连接松动或插头脱落，会导致电子插件无法正常工作。

3. 软件问题：电子插件的软件系统也会引发故障。

软件程序的错误、升级失败或者出现冲突等情况都可能导致电子插件无法正常运行。

4. 零件老化：长时间的使用和环境因素会导致电子插件内部的零部件老化或磨损，从而引发故障。

二、修复步骤1. 检查电源供应：首先，检查汽车的电池是否正常工作。

使用万用表测试电池的电压，确保其满足电子插件的电源需求。

如果电池电压不足，及时更换电池。

2. 检查连接问题：检查电子插件的连接线路和插头。

确保连接紧固，并排除任何可能引发连接问题的因素，如松动的电缆、损坏的插头等。

如果发现损坏的电缆或插头，应及时更换。

3. 检测软件问题：如果电子插件无法正常启动或运行，可能是软件问题。

尝试重启电子插件，如果问题仍然存在，可以尝试将插件的软件进行重置或者重新安装。

4. 更换故障零件：如果经过前述步骤仍然不能解决故障，很可能是由于电子插件内部的零部件老化或磨损导致的。

此时，应选择合适的技术人员或者维修中心进行检修，并根据需要更换故障零件。

5. 进行系统更新：在修复过程中，还可以考虑对电子插件的软件进行升级或更新。

通过更新软件版本，可以解决一些已知的问题，并提升电子插件的性能。

请注意，在进行电子插件的修复过程中，如果不确定操作的步骤，请尽量咨询专业人士的意见。

此外，若购买了汽车延长保修计划，则可在故障发生后直接与相关售后服务部门联系，以获得更专业的维修支持。

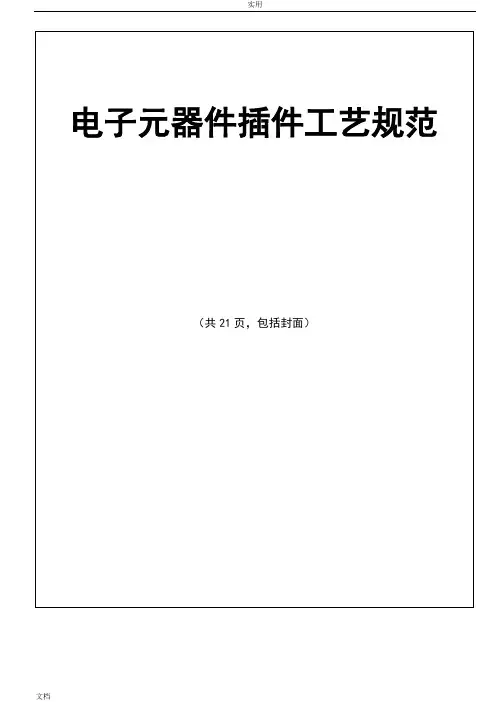

实用6.2元器件的插件检验标准6.2.1卧式零件插件的方向与极性+R1 C1Q R2D2 理想状况(Target Condition)1.零件正确组装于两锡垫中央；2.零件的文字印刷标示可辨识；3.非极性零件文字印刷的辨识排列方向统一（由左至右，或由上至下）。

+R1 C1Q R2D2 允收状况(Accept Condition) 1.极性零件与多脚零件组装正确。

2.组装后,能辨识出零件的极性符号。

3.所有零件按规格标准组装于正确位置。

4.非极性零件组装位置正确，但文字印刷的辨示排列方向未统一(R1,R2)。

+C1 拒收状况(Reject Condition)1.使用错误零件规格(错件)。

2.零件插错孔。

6.2.2立式零件组装的方向与极性6.2.3卧式电子零组件插装高度与倾斜1000μF++ + J233 ●拒收状况(Reject Condition)1.极性零件组装极性错误 (极性反) 。

2.无法辨识零件文字标示。

3.以上缺陷任何一个都不能接收。

1000μF++10μ 16● 332J允收状况(Accept Condition) 1.极性零件组装于正确位置。

2.可辨识出文字标示与极性。

6.2.4立式电子零组件浮件6.2.5机构零件浮件6.2.6机构零件组装外观（1）6.2.6机构零件组装外观（2）6.2.7零件脚折脚、未入孔、未出孔6.2.8零件脚与线路间距6.2.9元件本体斜度最佳: 元件本体与其在基板上两插孔位组成的连线或元件体在基板上的边框线完全平行,无斜度,如图: 可接受: 元件体与其在基板上两插孔位组成的连线或元件体在基板上的边框线斜度≤1.0mm,如图: 拒收: 元件体与其在基板上两插孔位组成的连线或元件体在基上的边框线斜度>1.0mm,如图:6.2.10元件引脚的紧张度最佳: 元件引脚与元件体主轴之间夹角为0°(即引脚与元件主轴平行, 垂直于PCB板面), 如图:可接受: 元件引脚与元件体主轴袒闪角Q<15°,如图:拒收: 元件引脚与元件体主轴之间夹角Q>15°.6.2.11元件引脚的电气保护在PCBA板上有些元件要有特殊的电气保护,则通常使用胶套,管或热缩管来保护电路最佳: 元件引脚弯曲部分有保护套,垂直或水平部分如跨过导体需有保护套且保护套距离插孔之间距离A为1.0mm-2.0mm,如图:可接受: 保护套可起到防止短路作用, 引脚上无保护套时, 引脚所跨过的导体之间的距离B≥0.5mm, 如图:拒收: 保护套损坏或A>2.0mm时, 不能起到防止短路作用或引脚上无保护套时, 或引脚所跨过的导体之间距离B<0.5mm,如图:6.2.12元件间的距离最佳: 在PCBA板上,两个或以上踝露金属元件间的距离要D≥2.0mm,如图:可接受: 在PCBA板上, 两个或以上踝露金属元件的距离最小D≥1.6mm, 如图:拒收: 在PCBA板上, 两个或以上踝露金属元件间的距离D<1.6mm, 如图:6.3元件的损伤6.3.1元件本体损伤最佳: 元件表面无任何损伤,且标记清晰可见,如图:可接受: 元件表面有轻微的抓、擦、刮伤等,但未露出元件基本面或有效面,如图:拒收: 元件面受损并露出元件基本面或有效面积,如图:6.3.2元件引脚的损伤最佳: 元件引脚无任何损伤, 弯脚处光滑完好, 元件表面标记清晰可见, 如图:可接受: 元件引脚不规则弯曲或引脚露铜,但元件或部品引脚损伤程度小于该引脚直径的10%,如图:拒收: ( 1 )元件引脚受损大于元件引脚直径的10%,如图:( 2 )严重凹痕锯齿痕,导致元件脚缩小超过元件的10%,如图:6.3.3 IC元件的损伤最佳: IC 元件无任何损伤, 如图:可接受: 元件表面受损, 但未露密封的玻璃, 如图:拒收: 元件表面受损并露出密封的玻璃, 如图:6.3.4轴向元件损伤最佳: 元件表面无任何损伤,如图:可接受: 元件表面无明显损伤,元件金属成份无暴露,如图:拒收:( 1 )元件面有明显损伤且绝缘封装破裂露出金属成份或元件严重变形,如图:( 2 ) 对于玻璃封装元件,不允许出现小块玻璃脱落或损伤.6.4元件应力评估，进行插件作业时，需参照以下表格对个各元件易产生应力部位进行重点检查和防护。

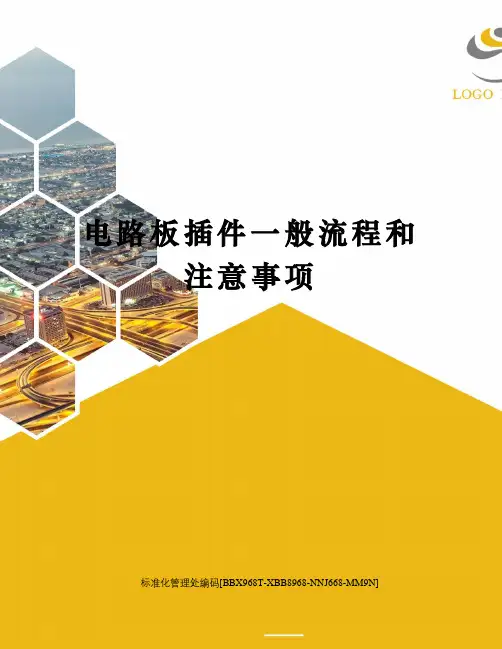

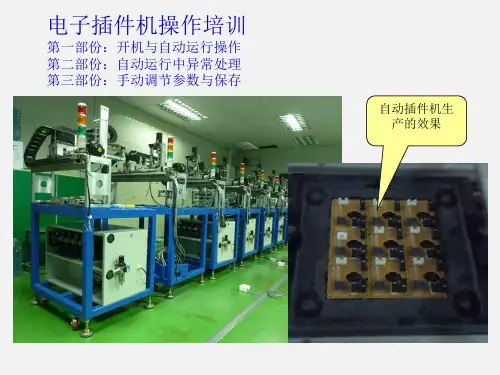

电路板插件一般流程和注意事项标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电路板插件，浸锡，切脚的方法及流程1,电路板插件，浸锡，切脚的方法1.制板（往往找专门制板企业制作，图纸由自己提供）并清洁干净。

2.插横插、直插小件，如1/4W的电阻、电容、电感等等贴近电路板的小尺寸元器件。

3.插大、中等尺寸的元器件，如470μ电解电容和火牛。

4.插IC，如贴片IC可在第一步焊好。

原则上来说将元器件由低至高、由小至大地安排插件顺序，其中高低原则优先于水平尺寸原则。

若手工焊接，则插件时插一个焊一个。

若过炉的话直接按锡炉操作指南操作即可。

切脚可选择手工剪切也可用专门的切脚机处理，基本工艺要求就是刚好将露出锡包部分切除即可。

若你是想开厂进行规模生产的话，那么还是建议先熟读掌握相关国家和行业标准为好，否则你辛苦做出的产品会无人问津的。

而且掌握标准的过程也可以帮助你对制作电路板流程进行制订和排序。

最后强烈建议你先找个电子厂进去偷师一番，毕竟眼见为实嘛。

2,浸焊炉工作原理钎料锅中的钎料被浸焊炉加热熔化，达到规定的温度；待焊工件或待焊工件的待焊部位被清理，沾助焊剂；待焊工件或待焊工件的待焊部位浸入浸焊炉的钎料锅中，待焊部位被加热到钎料熔点以上；由于亲和力的作用，钎料附着于工件待焊部位；工件取出冷却，浸焊完成。

不同种类的浸焊温度相差悬殊，铁匠本身也不内行。

用30锡浸焊水箱时，锡温约350度。

热电偶配数显温控器控制加热管。

3,浸焊、切脚、波峰焊作业指导一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机。

二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关，将温度设定为255-265度（冬高夏低），加入适当锡条。

2、将助焊剂和稀释剂按工艺卡的比例要求调配好，并开起发泡机。

3、将切脚机的高度、宽度调节到相应位置，输送带的宽度及平整度与线路板相符，切脚高度为1-1.2mm，将切脚机输送带和切刀电源开关置于ON位置。

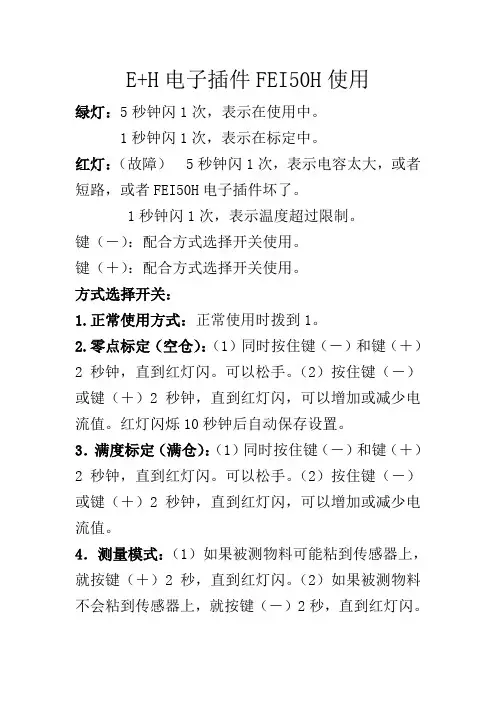

E+H电子插件FEI50H使用绿灯：5秒钟闪1次，表示在使用中。

1秒钟闪1次，表示在标定中。

红灯：（故障） 5秒钟闪1次，表示电容太大，或者短路，或者FEI50H电子插件坏了。

1秒钟闪1次，表示温度超过限制。

键（－）：配合方式选择开关使用。

键（＋）：配合方式选择开关使用。

方式选择开关：1.正常使用方式：正常使用时拨到1。

2.零点标定（空仓）：（1）同时按住键（－）和键（＋）2秒钟，直到红灯闪。

可以松手。

（2）按住键（－）或键（＋）2秒钟，直到红灯闪，可以增加或减少电流值。

红灯闪烁10秒钟后自动保存设置。

3．满度标定（满仓）：（1）同时按住键（－）和键（＋）2秒钟，直到红灯闪。

可以松手。

（2）按住键（－）或键（＋）2秒钟，直到红灯闪，可以增加或减少电流值。

4．测量模式：（1）如果被测物料可能粘到传感器上，就按键（＋）2秒，直到红灯闪。

（2）如果被测物料不会粘到传感器上，就按键（－）2秒，直到红灯闪。

5．测量范围：如果测量长度小于6米，就按键（－）2秒，直到红灯闪。

如果测量长度大于6米，就按键（＋）2秒，直到红灯闪。

6．自我检测：按键（－），开始自我检测。

（正在开发中，没有使用。

）7．复位出厂设置：同时按住键（－）和键（＋）直到红灯慢闪5秒，直到红灯由慢闪变为快闪后可以松手。

8：上传到传感器存储器：（1）如果传感器换了电子插件继续使用，就要下传：按住键（－）红灯闪按住键（－）直到红灯闪。

（2）如果电子插件换了传感器继续使用，就要上传：按住键（＋）红灯闪烁表示在上传。

6.2.2立式零件组装的方向与极性6.2.3卧式电子零组件插装高度与倾斜 1000μF + + + J233 ● 拒收状况(Reject Condition) 1.极性零件组装极性错误 (极性反) 。

2.无法辨识零件文字标示。

3.以上缺陷任何一个都不能接收。

1000μF + + 10μ 16 ● 332J 允收状况(Accept Condition) 1.极性零件组装于正确位置。

2.可辨识出文字标示与极性。

6.2.4立式电子零组件浮件6.2.5机构零件浮件6.2.6机构零件组装外观（1）6.2.6机构零件组装外观（2）6.2.7零件脚折脚、未入孔、未出孔6.2.8零件脚与线路间距6.2.9元件本体斜度最佳: 元件本体与其在基板上两插孔位组成的连线或元件体在基板上的边框线完全平行,无斜度,如图: 可接受: 元件体与其在基板上两插孔位组成的连线或元件体在基板上的边框线斜度≤1.0mm,如图: 拒收: 元件体与其在基板上两插孔位组成的连线或元件体在基上的边框线斜度>1.0mm,如图:6.2.10元件引脚的紧张度最佳: 元件引脚与元件体主轴之间夹角为0°(即引脚与元件主轴平行, 垂直于PCB板面), 如图:可接受: 元件引脚与元件体主轴袒闪角Q<15°,如图:拒收: 元件引脚与元件体主轴之间夹角Q>15°.6.2.11元件引脚的电气保护在PCBA板上有些元件要有特殊的电气保护,则通常使用胶套,管或热缩管来保护电路最佳: 元件引脚弯曲部分有保护套,垂直或水平部分如跨过导体需有保护套且保护套距离插孔之间距离A为1.0mm-2.0mm,如图:可接受: 保护套可起到防止短路作用, 引脚上无保护套时, 引脚所跨过的导体之间的距离B≥0.5mm, 如图:拒收: 保护套损坏或A>2.0mm时, 不能起到防止短路作用或引脚上无保护套时, 或引脚所跨过的导体之间距离B<0.5mm,如图:6.2.12元件间的距离最佳: 在PCBA板上,两个或以上踝露金属元件间的距离要D≥2.0mm,如图:可接受: 在PCBA板上, 两个或以上踝露金属元件的距离最小D≥1.6mm, 如图:拒收: 在PCBA板上, 两个或以上踝露金属元件间的距离D<1.6mm, 如图:6.3元件的损伤6.3.1元件本体损伤最佳: 元件表面无任何损伤,且标记清晰可见,如图:可接受: 元件表面有轻微的抓、擦、刮伤等,但未露出元件基本面或有效面,如图:拒收: 元件面受损并露出元件基本面或有效面积,如图:6.3.2元件引脚的损伤最佳: 元件引脚无任何损伤, 弯脚处光滑完好, 元件表面标记清晰可见, 如图:可接受: 元件引脚不规则弯曲或引脚露铜,但元件或部品引脚损伤程度小于该引脚直径的10%,如图:拒收: ( 1 )元件引脚受损大于元件引脚直径的10%,如图:( 2 )严重凹痕锯齿痕,导致元件脚缩小超过元件的10%,如图:6.3.3 IC元件的损伤最佳: IC 元件无任何损伤, 如图:可接受: 元件表面受损, 但未露密封的玻璃, 如图:拒收: 元件表面受损并露出密封的玻璃, 如图:6.3.4轴向元件损伤最佳: 元件表面无任何损伤,如图:可接受: 元件表面无明显损伤,元件金属成份无暴露,如图:拒收:( 1 )元件面有明显损伤且绝缘封装破裂露出金属成份或元件严重变形,如图:( 2 ) 对于玻璃封装元件,不允许出现小块玻璃脱落或损伤.6.4元件应力评估，进行插件作业时，需参照以下表格对个各元件易产生应力部位进行重点检查和防护。
