高考物理二轮复习专题三电场和磁场课时作业新人教

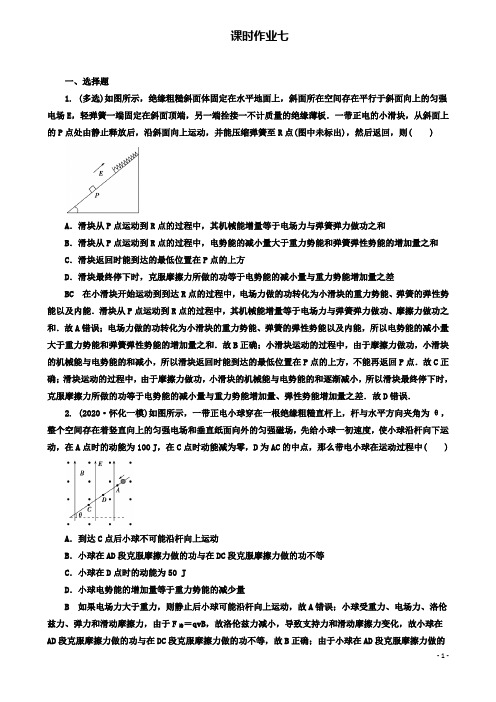

课时作业七一、选择题1. (多选)如图所示，绝缘粗糙斜面体固定在水平地面上，斜面所在空间存在平行于斜面向上的匀强电场E，轻弹簧一端固定在斜面顶端，另一端拴接一不计质量的绝缘薄板．一带正电的小滑块，从斜面上的P点处由静止释放后，沿斜面向上运动，并能压缩弹簧至R点(图中未标出)，然后返回，则( )A．滑块从P点运动到R点的过程中，其机械能增量等于电场力与弹簧弹力做功之和B．滑块从P点运动到R点的过程中，电势能的减小量大于重力势能和弹簧弹性势能的增加量之和C．滑块返回时能到达的最低位置在P点的上方D．滑块最终停下时，克服摩擦力所做的功等于电势能的减小量与重力势能增加量之差BC 在小滑块开始运动到到达R点的过程中，电场力做的功转化为小滑块的重力势能、弹簧的弹性势能以及内能．滑块从P点运动到R点的过程中，其机械能增量等于电场力与弹簧弹力做功、摩擦力做功之和．故A错误；电场力做的功转化为小滑块的重力势能、弹簧的弹性势能以及内能，所以电势能的减小量大于重力势能和弹簧弹性势能的增加量之和．故B正确；小滑块运动的过程中，由于摩擦力做功，小滑块的机械能与电势能的和减小，所以滑块返回时能到达的最低位置在P点的上方，不能再返回P点．故C正确；滑块运动的过程中，由于摩擦力做功，小滑块的机械能与电势能的和逐渐减小，所以滑块最终停下时，克服摩擦力所做的功等于电势能的减小量与重力势能增加量、弹性势能增加量之差．故D错误．2. (2020·怀化一模)如图所示，一带正电小球穿在一根绝缘粗糙直杆上，杆与水平方向夹角为θ，整个空间存在着竖直向上的匀强电场和垂直纸面向外的匀强磁场，先给小球一初速度，使小球沿杆向下运动，在A点时的动能为100 J，在C点时动能减为零，D为AC的中点，那么带电小球在运动过程中( )A．到达C点后小球不可能沿杆向上运动B．小球在AD段克服摩擦力做的功与在DC段克服摩擦力做的功不等C．小球在D点时的动能为50 JD．小球电势能的增加量等于重力势能的减少量B 如果电场力大于重力，则静止后小球可能沿杆向上运动，故A错误；小球受重力、电场力、洛伦兹力、弹力和滑动摩擦力，由于F洛＝qvB，故洛伦兹力减小，导致支持力和滑动摩擦力变化，故小球在AD段克服摩擦力做的功与在DC段克服摩擦力做的功不等，故B正确；由于小球在AD段克服摩擦力做的功与在DC段克服摩擦力做的功不等，故小球在D点时的动能也就不一定为50 J，故C错误；该过程是小球的重力势能、电势能、动能和系统的内能之和守恒，故小球电势能的增加量不等于重力势能的减少量，故D错误．3. (2020·泰安二模)如图所示，竖直向上的匀强电场中，一竖直绝缘轻弹簧的下端固定在地面上，上端连接一带正电小球，小球静止时位于N点，弹簧恰好处于原长状态．保持小球的带电量不变，现将小球提高到M点由静止释放，则释放后小球从M运动到N的过程中( )A．小球的机械能与弹簧的弹性势能之和保持不变B．小球重力势能的减少量等于小球电势能的增加量C．弹簧弹性势能的减少量等于小球动能的增加量D．小球动能的增加量等于电场力和重力做功的代数和D 由于有电场力做功，故小球的机械能不守恒，小球的机械能与弹簧的弹性势能之和是改变的，故A错误；由题意，小球受到的电场力等于重力．在小球运动的过程中，电场力做功等于重力做功，小球从M运动到N的过程中，重力势能减少，转化为电势能和动能，故B错误；释放后小球从M运动到N的过程中，弹性势能并没变，一直是0，故C错误；由动能定理可得重力和电场力做功，小球动能增加，小球动能的增加量等于电场力和重力做功的代数和，故D正确．4. (多选)如图所示，在一竖直平面内，BCDF段是半径为R的圆弧挡板，AB段为直线型挡板(长为4R)，两者在B点相切，θ＝37°，C、F两点与圆心等高，D在圆弧形挡板的最低点，所有接触面均光滑、绝缘，挡板处于场强为E，方向水平向左的匀强电场中，现将带电量为＋q、质量为m的小球从挡板内侧的A点由静止释放，小球沿挡板内侧ABCDF运动到F点后抛出，在这段运动过程中，下列说法正确的是(sin 37°＝0.6，cos 37°＝0.8)( )A．匀强电场的场强大小可能等于3mg 5qB．小球运动到D点时动能一定不是最大C．小球机械能增加量的最大值为2.6qERD．小球从B到D运动过程中，动能的增量为1.8mgR－0.8EqRBC 小球能沿挡板ABC内侧运动，则有：qEcos 37°≥mgsin 37°，则得：E≥3mg4q，故场强大小不可能等于3mg5q.故A错误；小球在复合场中受重力和电场力，所以小球运动到合力方向上时动能最大，则知在CD之间的某一点上时动能最大，故B正确；小球运动到C点时，电场力做正功最多，小球的机械能增加量最大，所以小球机械能增加量的最大值为ΔE＝qE[4Rcos 53°＋R(1－cos 37°)]＝2.6qER，故C正确；小球从B到D运动过程中，根据动能定理得：动能的增量为ΔE k＝mgR(1＋sin 37°)－qERcos 37°＝1.6mgR －0.8qER，故D错误．5．质量为m、长度为l的金属棒MN两端由绝缘且等长轻质细线水平悬挂，处于竖直向下的匀强磁场中，磁感应强度大小为B.开始时细线竖直，当金属棒中通以恒定电流后，金属棒从最低点向右开始摆动，若已知细线与竖直方向的最大夹角为60°，如图所示，则棒中电流( )A．方向由M向N，大小为3mg 3BlB．方向由N向M，大小为3mg 3BlC．方向由M向N，大小为3mg BlD．方向由N向M，大小为3mg BlB 平衡时两悬线与竖直方向夹角均为θ，故导线受到向右的安培力，根据左手定则，可判断金属棒中的电流方向由N指向M；金属棒MN所受安培力的方向垂直于MN和磁场方向向右，由于棒向上运动的过程中重力和安培力做功，细线的拉力不做功，设细线的长度为x，由功能关系得：BIl·xsin θ－mg(x－x·cos θ)＝0解方程得：I＝3mg 3Bl.6．(多选)如图所示，倾角为θ的光滑斜面固定在水平面上，水平虚线L下方有垂直于斜面向下的匀强磁场，磁感应强度为B.正方形闭合金属线框边长为h，质量为m，电阻为R，放置于L上方一定距离处，保持线框底边ab与L平行并由静止释放，当ab边到达L时，线框速度为v0，ab边到达L下方距离为d(d ＞h)处时，线框速度也为v0.以下说法正确的是( )A．ab边刚进入磁场时，电流方向为a→bB．ab边刚进入磁场时，线框加速度沿斜面向下C ．线框进入磁场过程中的最小速度小于mgRsin θB 2h 2D ．线框进入磁场过程中产生的热量为mgdsin θAD 由右手定则可判断ab 刚进入磁场过程电流方向由a→b，选项A 正确；线框全部在磁场中运动时为匀加速运动，ab 边由L 处到L 下方距离为d 处速度增量为零，所以ab 边刚进入磁场时做减速运动，线框加速度沿斜面向上，选项B 错误；线框恰好完全进入磁场时的速度最小，此时由牛顿第二定律得F 安－mgsin θ＝ma≥0，而安培力F 安＝BhI ＝Bh·Bhv min R ＝B 2h 2v min R ，联立解得v min ≥mgRsin θB 2h 2，选项C 错误；根据动能定理，ab 边由L 处到L 下方距离为d 处过程中，mgdsin θ－Q ＝ΔE k ＝0，线框进入磁场过程中产生的热量Q ＝mgdsin θ，选项D 正确．二、非选择题7．长木板AB 放在水平面上，如图所示，它的下表面光滑，上表面粗糙．一个质量为m 、带电荷量为q 的小物块C 从A 端以某一初速度起动向右滑行，当存在向下的匀强电场时，C 恰能滑到B 端；当此电场改为向上时，C 只能滑到AB 的中点，求此电场的场强．解析 当电场方向向上时，物块C 只能滑到AB 的中点，说明此时电场力方向向下，可知物块C 所带电荷的电性为负．电场方向向下时，有μ(mg－qE)l ＝12mv 20－12(m ＋M)v2① mv 0＝(m ＋M)v②电场方向向上时，有μ(mg＋qE)l 2＝12mv 20－12(m ＋M)v2③ mv 0＝(m ＋M)v④则mg －qE ＝12(mg ＋qE)得E ＝mg 3q答案mg 3q8．(2020·甘肃天水高三模拟)如图所示，整个空间中存在竖直向上的匀强电场，经过桌边的虚线PQ 与桌面成45°角，其上方有足够大的垂直纸面向外的匀强磁场，磁感应强度为B ，光滑绝缘水平桌面上有两个可以视为质点的绝缘小球，A 球对桌面的压力为零，其质量为m ，电量为q ；B 球不带电且质量为km(k>7)．A 、B 间夹着质量可忽略的火药．现点燃火药(此时间极短且不会影响小球的质量、电量和各表面的光滑程度)．火药炸完瞬间A 的速度为v 0.求：(1)火药爆炸过程中有多少化学能转化为机械能； (2)A 球在磁场中的运动时间；(3)若一段时间后A 、B 在桌上相遇，求爆炸前A 球与桌边P 的距离． 解析 (1)设爆炸之后B 的速度大小为v B ，选向左为正方向， 在爆炸前后由动量守恒可得：0＝mv 0－kmv B E ＝12mv 20＋12kmv 2B ＝k ＋12kmv 20 (2)由A 球对桌面的压力为零可知重力和电场力等大反向，故A 球进入电场中将会做匀速圆周运动，如图所示则T ＝2πm qB 有几何知识可得：粒子在磁场中运动了34个圆周则t 2＝3πm 2qB(3)由0＝mv 0－kmv B 可得：v B ＝v 0k由qv 0B ＝m v 20R 知，R ＝mv 0qB设爆炸前A 球与桌边P 的距离为x A ，爆炸后B 运动的位移为x B ，时间为t B 则t B ＝x A v 0＋t 2＋Rv 0x B ＝v B t B由图可得：R ＝x A ＋x B联立上述各式解得：x A ＝2k －2－3πk ＋1·mv 0qB.答案 (1)k ＋12k mv 20 (2)3πm 2qB (3)2k －2－3π2k ＋1 ·mv 0qB9．将一斜面固定在水平面上，斜面的倾角为θ＝30°，其上表面绝缘且斜面的顶端固定一挡板，在斜面上加一垂直斜面向上的匀强磁场，磁场区域的宽度为H ＝0.4 m ，如图甲所示，磁场边界与挡板平行，且上边界到斜面顶端的距离为x ＝0.55 m ．将一通电导线围成的矩形导线框abcd 置于斜面的底端，已知导线框的质量为m ＝0.1 kg 、导线框的电阻为R ＝0.25 Ω、ab 的长度为L ＝0.5 m ．从t ＝0时刻开始在导线框上加一恒定的拉力F ，拉力的方向平行于斜面向上，使导线框由静止开始运动，当导线框的下边与磁场的上边界重合时，将恒力F 撤走，最终导线框与斜面顶端的挡板发生碰撞，碰后导线框以等大的速度反弹，导线框沿斜面向下运动．已知导线框向上运动的v －t 图象如图乙所示，导线框与斜面间的动摩擦因数为μ＝33，整个运动过程中导线框没有发生转动，且始终没有离开斜面，g ＝10 m/s 2.(1)求在导线框上施加的恒力F 以及磁感应强度的大小；(2)若导线框沿斜面向下运动通过磁场时，其速度v 与位移s 的关系为v ＝v 0－B 2L2mR s ，其中v 0是导线框ab 边刚进入磁场时的速度大小，s 为导线框ab 边进入磁场区域后对磁场上边界的位移大小，求整个过程中导线框中产生的热量Q.解析 (1)由v －t 图象可知，在0～0.4 s 时间内导线框做匀加速直线运动，进入磁场时的速度为v 1＝2.0 m/s ，所以在此过程中的加速度a ＝Δv Δt＝5.0 m/s 2由牛顿第二定律有F －mgsin θ－μmgcos θ＝ma 解得F ＝1.5 N由v －t 图象可知，导线框进入磁场区域后以速度v 1做匀速直线运动 通过导线框的电流I ＝E R ＝BLv 1R导线框所受安培力F 安＝BIL对于导线框匀速运动的过程，由力的平衡条件有 F ＝mgsin θ＋μmgcos θ＋B 2L 2v 1R解得B ＝0.50 T.(2)导线框进入磁场区域后做匀速直线运动，并以速度v 1匀速穿出磁场，说明导线框的宽度等于磁场的宽度H导线框ab 边离开磁场后做匀减速直线运动，到达挡板时的位移为x 0＝x －H ＝0.15 m 设导线框与挡板碰撞前的速度为v 2，由动能定理，有 －mg(x －H)sin θ－μmg(x－H)cos θ＝12mv 22－12mv 21解得：v 2＝v 21－2gx －H sin θ＋μcos θ＝1.0 m/s导线框碰挡板后速度大小仍为v 2，且mgsin θ＝μmgcos θ＝0.50 Nab边进入磁场后做减速运动，设导线框全部离开磁场区域时的速度为v3，由v＝v0－B2L2mRs得v3＝v2－2B2L2HmR＝－1.0 m/s因v3＜0，说明导线框在离开磁场前速度已经减为零，这时安培力消失，导线框将静止在磁场中某位置导线框向上运动通过磁场区域的过程中产生的焦耳热Q1＝I2Rt＝2B2L2Hv1R＝0.40 J导线框向下运动进入磁场的过程中产生的焦耳热Q2＝12mv22＝0.05 J所以Q＝Q1＋Q2＝0.45 J.答案(1)1.5 N 0.50 T (2)0.45 J高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

电场与磁场的理解一、选择题1．某平面区域内一静电场的等势线分布如图中虚线所示，相邻的等势线电势差相等，一负电荷仅在静电力作用下由a 运动至b ，设粒子在a 、b 两点的加速度分别为a a 、b a ，电势分别为a ϕ、b ϕ，该电荷在a 、b 两点的速度分别为a v 、b v ，电势能分别为p a E 、p b E ，则（ ）A ．a b a a >B ．b a v v >C ．p p a b E E >D ．a b ϕϕ>2．某静电场方向平行于x 轴，x 轴上各点电场强度随位置的变化关系如图所示，规定x 轴正方向为电场强度正方向。

若取x 0处为电势零点，则x 轴上各点电势随位置的变化关系可能为（ ）A ．B ．C ．D ．3．一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10V 、17V 、26V 。

下列说法正确的是（ ） A ．电场强度的大小为2.5V/cmB ．坐标原点处的电势为2VC ．电子在a 点的电势能比在b 点的小7eVD ．电子从b 点运动到O 点，电场力做功为16eV4．如图，空间中存在着水平向右的匀强电场，现将一个质量为m ，带电量为q +的小球在A 点以一定的初动能k E 竖直向上抛出，小球运动到竖直方向最高点C 时的沿场强方向位移是0x ，动能变为原来的一半（重力加速度为g ），下列说法正确的是（ ）A ．场强大小为22mgqB ．A 、C 竖直方向的距离为0x 的2倍C ．小球从C 点再次落回到与A 点等高的B 点时，水平位移是02xD ．小球从C 点落回到与A 点等高的B 点时，电场力做功大小为2k E5．如图，圆心为O 的圆处于匀强电场中，电场方向与圆平面平行，ab 和cd 为圆的两条直径，60aOc ∠=︒。

将一电荷量为q 的正点电荷从a 点移到b 点，电场力做功为W （0W >）；若将该电荷从d 点移到c 点，电场力做功也为W 。

专题三第二讲 带电粒子在电场、磁场中的运动1．(2020·浙江7月选考)如图所示，一质量为m 、电荷量为q (q >0)的粒子以速度v 0从MN 连线上的P 点水平向右射入大小为E 、方向竖直向下的匀强电场中。

已知MN 与水平方向成45°角，粒子的重力可以忽略，则粒子到达MN 连线上的某点时( )A ．所用时间为m v 0qEB ．速度大小为3v 0C ．与P 点的距离为22m v 02qED ．速度方向与竖直方向的夹角为30°解析：C 粒子从P 点垂直电场方向出发到达MN 连线上某点时，由几何知识得沿水平方向和竖直方向的位移大小相等，即v 0t ＝12at 2，其中a ＝Eq m ，联立解得t ＝2m v 0qE ，A 项错误；粒子在MN 连线上某点时，粒子沿电场方向的速度v ＝at ＝2v 0，所以合速度大小v ＝(2v 0)2＋v 02＝5v 0，B 项错误；该点到P 点的距离s ＝2x ＝2v 0t ＝22m v 02qE ，C 项正确；由平行四边形定则可知，在该点速度方向与竖直方向夹角的正切值tan θ＝v 02v 0＝12，则θ≠30°，D 项错误。

2．(2021·河北高考)如图，距离为d 的两平行金属板P 、Q 之间有一匀强磁场，磁感应强度大小为B 1，一束速度大小为v 的等离子体垂直于磁场喷入板间，相距为L 的两光滑平行金属导轨固定在与导轨平面垂直的匀强磁场中，磁感应强度大小为B 2，导轨平面与水平面夹角为θ，两导轨分别与P 、Q 相连，质量为m 、电阻为R 的金属棒ab 垂直导轨放置，恰好静止，重力加速度为g ，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是( )A ．导轨处磁场的方向垂直导轨平面向上，v ＝mgR sin θB 1B 2Ld B ．导轨处磁场的方向垂直导轨平面向下，v ＝mgR sin θB 1B 2LdC ．导轨处磁场的方向垂直导轨平面向上，v ＝mgR tan θB 1B 2LdD ．导轨处磁场的方向垂直导轨平面向下，v ＝mgR tan θB 1B 2Ld解析：B 等离子体垂直于磁场喷入板间时，根据左手定则可得等离子体中的正离子向金属板Q 偏转，负离子向金属板P 偏转，所以金属板Q 带正电荷，金属板P 带负电荷，则电流方向由金属棒a 端流向b 端。

2222磁场1.长为L 的水平极板间，有垂直纸面向内的匀强磁场，如图所示，磁感强度为B，板间距离也为L，板不带电，现有质量为m，电量为q 的带正电粒子（不计重力），从左边极板间中点处垂直磁感线以速度v 水平射入磁场，欲使粒子不打在极板上，可采用的办法是：A．使粒子的速度v<BqL/4m；B．使粒子的速度v>5BqL/4m；C．使粒子的速度v>BqL/m；D．使粒子速度BqL/4m<v<5BqL/4m。

2.如图，一段导线abcd 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。

线段ab、bc 和cd 的长度均为L，且∠abc = ∠bcd = 1350 。

流经导线的电流为 I，方向如图中箭头所示。

导线段abcd 所受到的磁场的作用力的合力A. 方向沿纸面向上，大小为( +1)ILBB. 方向沿纸面向上，大小为( -1)ILBC. 方向沿纸面向下，大小为( +1)ILBD. 方向沿纸面向下，大小为( -1)ILB3.如图10-1，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，导线与磁场垂直，现给导线中通以垂直于纸面向外的电流，则下列说法正确的是：A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁对桌面的压力不变D．以上说法都不可能 4.关于磁感应强度，下列说法正确的是A、一小段通电导线放在B 为零的位置，那么它受到的磁场力也一定为零B、通电导线所受的磁场力为零，该处的磁感应强度也一定为零C、放置在磁场中1m 长的通电导线，通过1A 的电流，受到的磁场力为1N，则该处的磁感应强度就是1TD、磁场中某处的B 的方向跟电流在该处受到磁场力F 的方向相同5.如图10-4 所示，水平放置的扁平条形磁铁，在磁铁的左端正上方有一线框，线框平面与磁铁垂直，当线框从左端正上方沿水平方向平移到右端正上方的过程中，穿过它的磁通量的变化是：A．先减小后增大B．始终减小C．始终增大D．先增大后减小6.带电粒子垂直匀强磁场方向运动时，会受到洛伦兹力的作用。

通过场的类比(电场与重力场类比、电场与磁场的类比)，形象理解电场的性质，掌握电场力和洛伦兹力的特性；围绕两大性质，理顺电场中基本概念的相互联系；熟知两大定则(安培定则和左手定则)，准确判定磁场及磁场力的方向；认识两类偏转模型(类平抛和圆周运动)，掌握带电粒子在场中的运动性质、规律和分析处理方法．第6讲带电粒子在电场中的运动1．[2015·全国卷Ⅰ] 如图6­1所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则( )A．直线a位于某一等势面内，φM>φQB．直线c位于某一等势面内，φM>φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功【考题定位】难度等级：容易出题角度：本题考查了考生对电场能的性质的理解，要求考生掌握匀强电场的电场强度与电势差的关系．2．[2015·全国卷Ⅱ] 如图6­2所示，两平行的带电金属板水平放置．若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态．现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将( )A．保持静止状态B．向左上方做匀加速运动C．向正下方做匀加速运动D．向左下方做匀加速运动【考题定位】难度等级：容易出题角度：本题考查了力电综合的力与运动关系问题，涉及平行板电容中电场特点、牛顿运动定律的应用等考点．考点一电场的性质1 如图6­4所示，半径为R的水平绝缘圆盘可绕竖直轴OO′转动，水平虚线AB、CD互相垂直，一电荷量为＋q的可视为质点的小物块置于距转轴r处，空间有方向由A指向B的匀强电场．当圆盘匀速转动时，小物块相对圆盘始终静止．小物块转动到位置Ⅰ(虚线AB上)时受到的摩擦力为零，转动到位置Ⅱ(虚线CD上)时受到的摩擦力为f.求：(1)圆盘边缘两点间电势差的最大值；(2)小物块由位置Ⅰ转动到位置Ⅱ克服摩擦力做的功．导思①小物块分别转动到位置Ⅰ、位置Ⅱ时由哪些力提供向心力？②小物块由位置Ⅰ转动到位置Ⅱ电场力做了多少功？克服摩擦力做了多少功？归纳1．电场力：电场对放入其中的电荷有力的作用，电场力的大小和方向由电场强度和电荷共同决定，大小为F＝qE，正电荷所受的电场力方向与电场方向相同．2．电势能：电势能是标量，电场中电荷的电势能与电势的高低及电荷所带的电荷量及电性有关，即E p＝qφ，而电场力做的功等于电势能变化的相反数，即W＝qU＝－ΔE p.变式1 (多选)图6­5是某空间部分电场线分布图，在电场中取一点O，以O为圆心的圆周上有M、Q、N三个点，连线MON与直电场线重合，连线OQ垂直于MON.下列说法正确的是( )A．M点的场强大于N点的场强B．O点的电势等于Q点的电势C．将一负点电荷由M点移到Q点，电荷的电势能增加D．一静止的正点电荷只受电场力作用能从Q点沿圆周运动至N点变式2 (多选)如图6­6所示，图中五点均在匀强电场中，它们刚好是一个半径为R＝m 的圆的四个等分点和圆心．b、c、d三点的电势如图所示．已知电场线与圆所在的平面平行，关于等分点a处和圆心O处的电势及电场强度，下列描述正确的是( )A．a点的电势为4 VB．O点的电势为5 VC．电场强度方向由O点指向b点D．电场强度的大小为10 5 V/m考点二带电粒子在电场中的加速和偏转2 图6­7为两组平行金属板，一组竖直放置，一组水平放置，今有一质量为m、电荷量为e的电子静止在竖直放置的平行金属板的A点，经电压U0加速后通过B点进入两板间距为d、电压为U的水平放置的平行金属板间，若电子从两块水平平行板的正中间射入，且最后电子刚好能从右侧的两块平行金属板间穿出，求：(1)电子通过B点时的速度大小；(2)右侧平行金属板的长度；(3)电子穿出右侧平行金属板时的动能．导思①电子通过A、B做什么运动？怎样计算电子在B点的速度？②电子在两块水平平行金属板间做什么运动？水平位移和竖直位移分别满足什么关系？③电子在运动过程中，电场力一共做了多少功？归纳1．带电粒子在电场中的加速可以应用牛顿运动定律结合匀变速直线运动的公式求解，也可应用动能定理qU ＝12mv 22－12mv 21求解，其中U 为带电粒子初、末位置之间的电势差．2．带电粒子在电场中的偏转带电粒子在匀强电场中做匀变速曲线运动，属类平抛运动，要应用运动的合成与分解的方法求解，同时要注意：(1)明确电场力的方向，确定带电粒子到底向哪个方向偏转；(2)借助画出的运动示意图寻找几何关系或题目中的隐含关系．带电粒子在电场中的运动可从动力学、能量等多个角度来分析和求解．考点三 带电体在电场中的运动3 [2015·四川卷] 如图6­8所示，粗糙、绝缘的直轨道OB 固定在水平桌面上，B 端与桌面边缘对齐，A 是轨道上一点，过A 点并垂直于轨道的竖直面右侧有大小E ＝×106N /C 、方向水平向右的匀强电场．带负电的小物体P 电荷量是×10－6C ，质量m ＝ kg ，与轨道间动摩擦因数μ＝，P 从O 点由静止开始向右运动，经过 s 到达A 点，到达B 点时速度是5 m /s ，到达空间D 点时速度与竖直方向的夹角为α，且tan α＝，P 在整个运动过程中始终受到水平向右的某外力F 作用，F 大小与P 的速率v 的关系如下表所示．P 视为质点，电荷量保持不变，忽略空气阻力，g 取10 m /s 2.求：(1)小物体P 从开始运动至速率为2 m /s 所用的时间； (2)小物体P 从A 运动至D 的过程，电场力做的功．归纳带电体通常是指需要考虑重力的物体，如带电小球、带电液滴、带电尘埃等．带电体在电v/(m ·s －1)0≤v≤22<v<5 v≥5 F/N263场中运动的研究方法与力学综合题的分析方法相近，一般应用牛顿运动定律、运动学规律、动能定理和能量守恒定律求解．当带电体同时受重力和电场力时，可以应用等效场的观点处理．变式1 如图6­9所示，CD左侧存在场强大小 E＝mgq、方向水平向左的匀强电场，一个质量为m、电荷量为＋q的光滑绝缘小球从底边BC长为L、倾角为53°的直角三角形斜面顶端A 点由静止开始下滑，运动到斜面底端C点后进入一竖直半圆形细圆管内(C处为一小段长度可忽略的光滑圆弧，圆管内径略大于小球直径，半圆直径CD在竖直线上)，恰能到达细圆管最高点D点，随后从D点离开后落回斜面上某点P.(重力加速度为g , sin 53°＝, cos 53°＝求：(1)小球到达C点时的速度；(2)小球从D点运动到P点的时间t.变式2 如图6­10所示，空间有一水平向右的匀强电场，半径为r的绝缘光滑圆环固定在竖直平面内，O是圆心，AB是竖直方向的直径．一质量为m、电荷量为＋q的小球套在圆环上，并静止在P点，且OP与竖直方向的夹角θ＝37°.不计空气阻力．已知重力加速度为g，sin37°＝，cos 37°＝.(1)求电场强度E的大小；(2)要使小球从P点出发能做完整的圆周运动，求小球初速度v应满足的条件．4 如图6­11甲所示，一对平行金属板M、N长为L，相距为d，O1O为中轴线．当两板间加电压U MN＝U0时，两板间为匀强电场，忽略两极板外的电场，某种带负电的粒子从O1点以速度v0沿O1O方向射入电场，粒子恰好打在上极板M的中点，粒子重力忽略不计．(1)求带电粒子的比荷q m ；(2)若MN间加如图乙所示的交变电压，其周期T＝Lv0，从t＝0开始，前T3内U MN＝2U，后2T3内U MN＝－U，大量的上述粒子仍然以速度v0沿O1O方向持续射入电场，最终所有粒子恰好能全部离开电场而不打在极板上，求U的值．图6­11导思①MN间加交变电压后，粒子在水平方向做什么运动？运动时间是多少？②MN间加交变电压后，粒子在竖直方向做什么运动？可以分成几个阶段？每阶段的加速度是多少？归纳交变电场中粒子的运动往往属于运动的多过程问题，关键是搞清楚电场力或加速度随时间变化的规律，进而分析速度的变化规律，通过绘制v­t图像来分析运动过程比较直观简便．【真题模型再现】平行板电容器中带电粒子的运动2011 ·安徽卷交变电场中粒子的运动2012·新课标全国卷带电粒子在电容器中的匀速直线运动2013·广东卷加速偏转模型应用2014·安徽卷带电粒子在电容器中运动的功能关系2014·天津卷带电体在复合场中的功能转化2015·海南卷带电粒子在电场中加速(续表)【真题模型再现】平行板电容器中带电粒子的运动2015·山东卷带电体在变化电场中运动2015·北京卷带电粒子在电场中的功能转化2015·全国卷Ⅱ带电粒子在电场中的动力学问题【模型核心归纳】带电体在平行板电容器间的运动，实际上就是在电场力作用下的力电综合问题，依然需要根据力学解题思路求解，解题过程要遵从以下基本步骤：(1)确定研究对象(是单个研究对象还是物体组)；(2)进行受力分析(分析研究对象所受的全部外力，包括电场力．其中电子、质子、正负离子等基本微观粒子在没有明确指出或暗示时一般不计重力，而带电油滴、带电小球、带电尘埃等宏观带电体一般要考虑其重力)；(3)进行运动分析(分析研究对象所处的运动环境是否存在束缚条件，并根据研究对象的受力情况确定其运动性质和运动过程)；(4)建立物理等式(由平衡条件或牛顿第二定律结合运动学规律求解，对于涉及能量的问题，一般用动能定理或能量守恒定律列方程求解.例在真空中水平放置平行板电容器，两极板间有一个带电油滴，电容器两极板间距为d，当平行板电容器的电压为U0时，油滴保持静止状态，如图6­12所示．当给电容器突然充电使其电压增加ΔU1，油滴开始向上运动；经时间Δt后，电容器突然放电使其电压减少ΔU2，又经过时间Δt，油滴恰好回到原来位置．假设油滴在运动过程中没有失去电荷，充电和放电的过程均很短暂，这段时间内油滴的位移可忽略不计，重力加速度为g.试求：(1)带电油滴所带电荷量与质量之比；(2)第一个Δt与第二个Δt时间内油滴运动的加速度大小之比；(3)ΔU1与ΔU2之比．展如图6­13所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N.今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N 在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返回．若保持两极板间的电压不变，则不正确的是( )图6­13A．把A板向上平移一小段距离，质点自P点自由下落后仍能返回B．把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落C．把B板向上平移一小段距离，质点自P点自由下落后仍能返回D．把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落第7讲带电粒子在磁场及复合场中的运动1．(多选)[2014·新课标全国卷Ⅱ] 图7­1为某磁谱仪部分构件的示意图．图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒子在其中运动的轨迹．宇宙射线中有大量的电子、正电子和质子．当这些粒子从上部垂直进入磁场时，下列说法正确的是( )图7­1A．电子与正电子的偏转方向一定不同B．电子与正电子在磁场中运动轨迹的半径一定相同C．仅依据粒子运动轨迹无法判断该粒子是质子还是正电子D．粒子的动能越大，它在磁场中运动轨迹的半径越小【考题定位】难度等级：中等出题角度：本题主要考查学生对左手定则、带电粒子在匀强磁场中运动规律的掌握情况．2．[2015·全国卷Ⅰ] 两相邻匀强磁场区域的磁感应强度大小不同、方向平行．一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的( )A．轨道半径减小，角速度增大B．轨道半径减小，角速度减小C．轨道半径增大，角速度增大D．轨道半径增大，角速度减小【考题定位】难度等级：容易出题角度：本题主要考查学生对带电粒子在匀强磁场中运动结论的掌握情况，属于较简单题目．3．(多选)[2015·全国卷Ⅱ] 两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ的磁感应强度是Ⅱ的k倍，两个速率相同的电子分别在两磁场区域做圆周运动．与Ⅰ中运动的电子相比，Ⅱ中的电子( )A．运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等【考题定位】难度等级：容易出题角度：本题主要考查学生对带电粒子在匀强磁场中运动规律的掌握情况，考查了应用牛顿运动定律、圆周运动的规律解决物理问题的能力．考点一通电导体在磁场中的安培力问题1 [2015·重庆卷] 音圈电机是一种应用于硬盘、光驱等系统的特殊电动机．图7­2是某音圈电机的原理示意图，它由一对正对的磁极和一个正方形刚性线圈构成，线圈边长为L，匝数为n，磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下，大小为B，区域外的磁场忽略不计．线圈左边始终在磁场外，右边始终在磁场内，前后两边在磁场内的长度始终相等．某时刻线圈中电流从P流向Q，大小为I.(1)求此时线圈所受安培力的大小和方向．(2)若此时线圈水平向右运动的速度大小为v，求安培力的功率．导思①单根通电直导线垂直磁场放置，安培力的大小、方向如何？n根呢？②安培力的功率与哪些因素有关？归纳安培力与动力学综合问题已成为高考的热点，解决这类问题的关键是把电磁学问题力学化，把立体图转化为平面图，即画出平面受力分析图，其中安培力的方向切忌跟着感觉走，要用左手定则来判断，注意F安⊥B、F安⊥I.其次是选用牛顿第二定律或平衡条件建立方程解题．变式如图7­3所示，一劲度系数为k的轻质弹簧下面挂有匝数为n的矩形线框边长为l，线框的下半部分处在匀强磁场中，磁感应强度大小为B，方向垂直线框平面向里．线框中通以电流I，方向如图所示，开始时线框处于平衡状态，弹簧处于伸长状态．令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡．则在此过程中线框位移的大小Δx及方向是( )A．Δx＝2nIlBk，方向向上B．Δx＝2nIlBk，方向向下C．Δx＝nIlBk，方向向上D．Δx＝nIlBk，方向向下考点二带电粒子在有界磁场中的运动2 如图7­4所示，在xOy平面内以O为圆心、R0为半径的圆形区域Ⅰ内有垂直于纸面向外、磁感应强度为B1的匀强磁场．一质量为m、带电荷量为＋q的粒子以速度v0从A(R0，0)点沿x轴负方向射入区域Ⅰ，经过P(0，R0)点，沿y轴正方向进入同心环形区域Ⅱ，为使粒子经过区域Ⅱ后能从Q点回到区域Ⅰ，需在区域Ⅱ内加一垂直于纸面向里、磁感应强度为B2的匀强磁场．已知OQ与x轴负方向成30°角，不计粒子重力．求：(1)区域Ⅰ中磁感应强度B1的大小；(2)环形区域Ⅱ的外圆半径R的最小值；(3)粒子从A点出发到再次经过A点所用的最短时间．导思①粒子以速度v0从A到P，经过P点的速度方向如何？②粒子在区域Ⅱ从P到Q，圆心角是多少？③粒子从A点出发到再次经过A点，经过哪些圆弧？圆心角分别为多少？归纳解答带电粒子在匀强磁场中运动的关键是画粒子运动轨迹的示意图，确定圆心、半径及圆心角．此类问题的解题思路是：(1)画轨迹：即确定圆心，用几何方法求半径并画出运动轨迹.(2)找联系：轨道半径与磁感应强度、运动速度相联系，偏转角度与圆心角、入射方向、出射方向相联系，在磁场中运动的时间与周期相联系．(3)用规律：即牛顿第二定律和圆周运动的规律，特别是周期公式和半径公式．变式1 如图7­5所示，横截面为正方形abcd的有界匀强磁场的磁场方向垂直纸面向里．一束电子以大小不同、方向垂直ad边界的速度飞入该磁场．对于从不同边界射出的电子，下列判断不正确的是( )图7­5A．从ad边射出的电子在磁场中运动的时间都相等B．从c点离开的电子在磁场中运动时间最长C．电子在磁场中运动的速度偏转角最大为πD．从bc边射出的电子的速度一定大于从ad边射出的电子的速度变式2 (多选)如图7­6所示，ab是匀强磁场的边界，质子(11H)和α粒子(42He)先后从c点射入磁场，初速度方向与ab边界的夹角均为45°，并都到达d点．不计空气阻力和粒子间的作用．关于两粒子在磁场中的运动，下列说法正确的是( )图7­6A．质子和α粒子运动轨迹相同B．质子和α粒子运动动能相同C．质子和α粒子运动速率相同D．质子和α粒子运动时间相同考点三带电粒子在复合场中的运动3 [2015·福建卷] 如图7­7所示，绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E，磁场方向垂直纸面向外，磁感应强度大小为B.一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑，到达C 点时离开MN做曲线运动．A、C两点间距离为h，重力加速度为g.(1)求小滑块运动到C点时的速度大小v C；(2)求小滑块从A点运动到C点过程中克服摩擦力做的功W f；(3)若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D点时撤去磁场，此后小滑块继续运动到水平地面上的P点．已知小滑块在D点时的速度大小为v D，从D点运动到P点的时间为t，求小滑块运动到P点时速度的大小v P.【规范步骤】[解析] (1)小滑块沿MN运动过程，水平方向受力满足qvB ＋N＝qE小滑块在C点离开MN时，有N＝0解得v C＝E B .(2)由动能定理，有___________________________________________解得______________________________________．(3)如图7­8所示，小滑块速度最大时，速度方向与电场力、重力的合力方向垂直．撤去磁场后小滑块将做类平抛运动，等效加速度为g′g ′＝⎝⎛⎭⎫qE m 2＋g 2 且v 2P ＝v 2D ＋g′2t 2解得_______________________________．归纳带电粒子在复合场中常见的运动形式：①当带电粒子在复合场中所受的合力为零时，粒子处于静止或匀速直线运动状态；②当带电粒子所受的合力大小恒定且提供向心力时，粒子做匀速圆周运动；③当带电粒子所受的合力变化且与速度方向不在一条直线上时，粒子做非匀变速曲线运动．如果带电粒子做曲线运动，则需要根据功能关系求解，需要注意的是洛伦兹力始终不做功．4 如图7­9所示，直线MN 上方有平行于纸面且与MN 成45°角的有界匀强电场，电场强度大小未知；MN 下方为方向垂直于纸面向里的有界匀强磁场，磁感应强度大小为B.今从MN 上的O 点向磁场中射入一个速度大小为v 、方向与MN 成45°角的带正电粒子，该粒子在磁场中运动时的轨道半径为R.若该粒子从O 点出发记为第一次经过直线MN ，而第五次经过直线MN 时恰好又通过O 点．不计粒子的重力．求：(1)电场强度的大小；(2)该粒子再次从O 点进入磁场后，运动轨道的半径； (3)该粒子从O 点出发到再次回到O 点所需的时间． 导思①粒子从O 点出发到第五次经过直线MN ，经过哪些运动过程，分别做什么运动？②粒子第四次经过直线MN ，进入电场，沿电场线和垂直电场线方向分别做什么运动？其位移分别是多少？③粒子再次从O 点进入磁场后，运动的速度是多少？归纳电场(或磁场)与磁场各位于一定的区域内并不重叠，或在同一区域电场与磁场交替出现，这种情景就是组合场．粒子在某一场中运动时，通常只受该场对粒子的作用力．其处理方法一般为：①分析带电粒子在各场中的受力情况和运动情况，一般在电场中做直线运动或类平抛运动，在磁场中做匀速圆周运动；②正确地画出粒子的运动轨迹图，在画图的基础上注意运用几何知识寻找关系；③注意确定粒子在组合场交界位置处的速度大小与方向，该速度是联系两种运动的桥梁．【真题模型再现】带电粒子在电磁场中运动的科技应用2013·重庆卷霍尔效应原理2014·浙江卷离子推进器2014·福建卷电磁驱动原理2015·浙江卷回旋加速器引出离子问题2015·重庆卷回旋加速器原理2015·江苏卷质谱仪(续表)【模型核心归纳】带电粒子在电场、磁场中的运动与现代科技密切相关，应重视以科学技术的具体问题为背景的考题．涉及带电粒子在复合场中运动的科技应用主要是速度选择器、磁流体发电机、电磁流量计、质谱仪等，对应原理如下：装置名称装置图示原理及结论速度选择器粒子经加速电场加速后得到一定的速度v0，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中射出，则有qv0B＝qE，即v0＝EB，故若v＝v0＝EB，粒子必做匀速直线运动，与粒子电荷量、电性、质量均无关．若v＜EB，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞EB，洛伦兹力大，粒子向洛伦兹力方向偏，电场力做负功，动能减少磁流体发电机正、负离子(等离子体)高速喷入偏转磁场中，在洛伦兹力作用下，正、负离子分别向上、下极板偏转、积累，从而在板间形成一个场强向下的电场，两板间形成一定的电势差．当qvB＝qUd时，电势差达到稳定，U＝dvB，这就相当于一个可以对外供电的电源电磁流量计一圆形导管直径为d，用非磁性材料制成，其中有可以导电的液体向左流动．导电液体中的自由电荷(正、负离子)在洛伦兹力作用下纵向偏转，a、b间出现电势差．当自由电荷所受电场力和洛伦兹力平衡时，由Bqv＝Eq＝Uqd，可得v＝UBd，则流量Q＝Sv＝πUd4B质谱仪选择器中v＝EB1；偏转场中d＝2r，qvB2＝mv2r，解得比荷qm＝2EB1B2d，质量m＝B1B2dq2E.作用：主要用于测量粒子的质量、比荷，研究同位素霍尔效应在匀强磁场中放置一个矩形截面的载流导体，当磁场方向与电流方向垂直时，导体在与磁场、电流方向都垂直的方向上出现了电势差，这种现象称为霍尔效应例[2015·浙江卷] 使用回旋加速器的实验需要把离子束从加速器中引出，离子束引出的方法有磁屏蔽通道法和静电偏转法等．质量为m，速度为v的离子在回旋加速器内旋转，旋转轨道是半径为r的圆，圆心在O点，轨道在垂直纸面向外的匀强磁场中，磁感应强度为B.为引出离子束，使用磁屏蔽通道法设计引出器．引出器原理如图7­10所示，一对圆弧形金属板组成弧形引出通道，通道的圆心位于O′点(O′点图中未画出)．引出离子时，令引出通道内磁场的磁感应强度降低，从而使离子从P点进入通道，沿通道中心线从Q点射出．已知OQ 长度为L，OQ与OP的夹角为θ.(1)求离子的电荷量q并判断其正负；(2)离子从P点进入，Q点射出，通道内匀强磁场的磁感应强度应降为B′，求B′；(3)换用静电偏转法引出离子束，维持通道内的原有磁感应强度B不变，在内外金属板间加直流电压，两板间产生径向电场，忽略边缘效应．为使离子仍从P点进入，Q点射出，求通道内引出轨迹处电场强度E的方向和大小．图7­10。

高考物理（电场和磁场）二轮习题含答案一、选择题。

1、（双选）质谱仪是用来分析同位素的装置，如图为质谱仪的示意图，其由竖直放置的速度选择器和偏转磁场构成。

由三种不同粒子组成的粒子束以某速度沿竖直向下的方向射入速度选择器，该粒子束沿直线穿过底板上的小孔O 进入偏转磁场，最终三种粒子分别打在底板MN 上的P 1、P2、P 3三点，已知底板MN 上下两侧的匀强磁场方向均垂直纸面向外，且磁感应强度的大小分别为B 1、B 2，速度选择器中匀强电场的电场强度大小为E 。

不计粒子的重力以及它们之间的相互作用，则（ ）A ．速度选择器中的电场方向向右，且三种粒子均带正电B ．三种粒子的速度大小均为E B 2C ．如果三种粒子的电荷量相等，则打在P 3点的粒子质量最大D ．如果三种粒子的电荷量均为q ，且P 1、P 3的间距为Δx ，则打在P 1、P 3两点的粒子质量差为qB 1B 2Δx E2、如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零．如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为( )A ．0 B.33B 0 C.233B 0 D ．2B 03、(多选)如图所示，在某空间的一个区域内有一直线PQ 与水平面成45°角，在PQ 两侧存在垂直于纸面且方向相反的匀强磁场，磁感应强度大小均为B 。

位于直线上的a点有一粒子源，能不断地水平向右发射速率不等的相同粒子，粒子带正电，电荷量为q，质量为m，所有粒子运动过程中都经过直线PQ上的b点，已知ab＝d，不计粒子重力及粒子相互间的作用力，则粒子的速率可能为()A.2qBd6m B．2qBd4m C.2qBd2m D．3qBdm4、（双选）如图所示，绝缘中空轨道竖直固定，圆弧段COD光滑，对应圆心角为120°，C、D两端等高，O为最低点，圆弧圆心为O′，半径为R；直线段AC，HD粗糙，与圆弧段分别在C、D端相切；整个装置处于方向垂直于轨道所在平面向里、磁感应强度为B的匀强磁场中，在竖直虚线MC左侧和ND右侧还分别存在着场强大小相等、方向水平向右和向左的匀强电场。

专题三电场与磁场专题综合训练(三)1.如图所示,某区域电场线左右对称分布,M、N为对称线上两点。

下列说法正确的是()A.M点电势一定高于N点电势B.M点电场强度一定大于N点电场强度C.正电荷在M点的电势能小于在N点的电势能D.将电子从M点移动到N点,静电力做正功2.如图所示,菱形ABCD的对角线相交于O点,两个等量异种点电荷分别固定在AC连线上的M点与N点,且OM=ON,则()A.A、C两处电势、电场强度均相同B.A、C两处电势、电场强度均不相同C.B、D两处电势、电场强度均相同D.B、D两处电势、电场强度均不相同3.如图所示,正方形线框由边长为L的粗细均匀的绝缘棒组成,O是线框的中心,线框上均匀地分布着正电荷,现在线框上边框中点A处取下足够短的带电量为q的一小段,将其沿OA连线延长线向上移动的距离到B点处,若线框的其他部分的带电量与电荷分布保持不变,则此时O点的电场强度大小为()A.kB.kC.kD.k4.如图,在竖直方向的匀强电场中有一带负电荷的小球(初速度不为零),其运动轨迹在竖直平面(纸面)内,截取一段轨迹发现其相对于过轨迹最高点O的竖直虚线对称,A、B为运动轨迹上的点,忽略空气阻力,下列说法不正确的是()A.B点的电势比A点高B.小球在A点的动能比它在B点的大C.小球在最高点的加速度不可能为零D.小球在B点的电势能可能比它在A点的大5.如图所示,真空中同一平面内MN直线上固定电荷量分别为-9Q和+Q的两个点电荷,两者相距为L,以+Q点电荷为圆心,半径为画圆,a、b、c、d是圆周上四点,其中a、b在MN直线上,c、d 两点连线垂直于MN,一电荷量为q的负点电荷在圆周上运动,比较a、b、c、d四点,则下列说法错误的是()A.a点电场强度最大B.负点电荷q在b点的电势能最大C.c、d两点的电势相等D.移动负点电荷q从a点到c点过程中静电力做正功6.真空中,两个固定点电荷A、B所带电荷量分别为Q1和Q2,在它们共同形成的电场中,有一条电场线如图实线所示,实线上的箭头表示电场线的方向,电场线上标出了C、D两点,其中D点的切线与AB连线平行,O点为AB连线的中点,则()A.B带正电,A带负电,且|Q1|>|Q2|B.O点电势比D点电势高C.负检验电荷在C点的电势能大于在D点的电势能D.在C点静止释放一带正电的检验电荷,只在电场力作用下将沿电场线运动到D点7.如图所示,矩形虚线框的真空区域内存在着沿纸面方向的匀强电场(具体方向未画出),一粒子从bc边上的M点以速度v0垂直于bc边射入电场,从cd边上的Q点飞出电场,不计粒子重力。

电场和磁场(本栏目内容，在学生用书中以独立形式分册装订！)一、选择题(1～5题为单项选择题，6～11题为多项选择题)1.如下列图为某一点电荷Q产生的电场中的一条电场线，A、B为该电场线上的两点，在电子以某一速度沿电场线由A运动到B的过程中，其动能增加，如此可以判断( ) A．场强大小E A>E BB．电势φA>φBC．电场线方向由B指向AD．假设Q为负电荷，如此Q在B点的右侧解析：由于电子以某一速度沿电场线由A运动到B的过程中，其动能增加，故电子所受的电场力方向与速度方向一致，由A指向B，因电子带负电，所以电子所受电场力的方向与场强方向相反，故场强方向由B指向A，即电场线方向由B指向A，根据沿着电场线方向电势逐渐降低可知，φA<φB，选项B错误，C正确；结合点电荷周围电场线的分布特点可知，该点电荷可以是正点电荷且处在B点的右侧，也可以是负点电荷且处在A点的左侧，假设点电荷为负点电荷，如此有E A>E B，假设点电荷为正点电荷，如此有E A<E B，选项A、D错误。

答案： C2．(2018·某某卷·3)如下列图，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M 和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E p M、E p N。

如下判断正确的答案是( )A．v M<v N，a M<a NB．v M<v N，φM<φNC．φM<φN，E p M<E p ND．a M<a N，E p M<E p N解析： 因为N 点的电场线密，所以场强大，受到的电场力大，加速度大，即a M <a N 。

由虚线弯曲方向知，带负电粒子受力指向运动轨迹的凹侧，电场方向由电场线稀疏一侧指向电场线密集一侧，沿电场线方向电势降低，即φM >φN 。

专题分层突破练9 带电粒子在复合场中的运动A组1.(多选)如图所示为一磁流体发电机的原理示意图,上、下两块金属板M、N水平放置且浸没在海水里,金属板面积均为S=1×103m2,板间距离d=100 m,海水的电阻率ρ=0.25 Ω·m。

在金属板之间加一匀强磁场,磁感应强度B=0.1 T,方向由南向北,海水从东向西以速度v=5 m/s流过两金属板之间,将在两板之间形成电势差。

下列说法正确的是( )A.达到稳定状态时,金属板M的电势较高B.由金属板和流动海水所构成的电源的电动势E=25 V,内阻r=0.025 ΩC.若用此发电装置给一电阻为20 Ω的航标灯供电,则在8 h内航标灯所消耗的电能约为3.6×106JD.若磁流体发电机对外供电的电流恒为I,则Δt时间内磁流体发电机内部有电荷量为IΔt的正、负离子偏转到极板2.(重庆八中模拟)质谱仪可用于分析同位素,其结构示意图如图所示。

一群质量数分别为40和46的正二价钙离子经电场加速后(初速度忽略不计),接着进入匀强磁场中,最后打在底片上,实际加速电压U通常不是恒定值,而是有一定范围,若加速电压取值范围是(U-ΔU,U+ΔU),两种离子打在底的值约为片上的区域恰好不重叠,不计离子的重力和相互作用,则ΔUU( )A.0.07B.0.10C.0.14D.0.173.在第一象限(含坐标轴)内有垂直xOy平面周期性变化的均匀磁场,规定垂直xOy平面向里的磁场方向为正方向,磁场变化规律如图所示,磁感应强度的大小为B0,变化周期为T0。

某一带正电的粒子质量为m、电荷量为q,在t=0时从O点沿x轴正方向射入磁场中并只在第一象限内运动,若要求粒子在t=T0时距x轴最远,则B0= 。

4.(福建龙岩一模)如图所示,在xOy平面(纸面)内,x>0区域存在方向垂直纸面向外的匀强磁场,第三象限存在方向沿、电荷量为q的带正电粒子(不计重力),以大小为v、方向与y轴正方向夹角θ=60°的速度沿纸面从坐标为(0,√3L)的P1点进入磁场中,然后从坐标为(0,-√3L)的P2点进入电场区域,最后从x轴上的P3点(图中未画出)垂直于x轴射出电场。
