2015级机械制图试卷

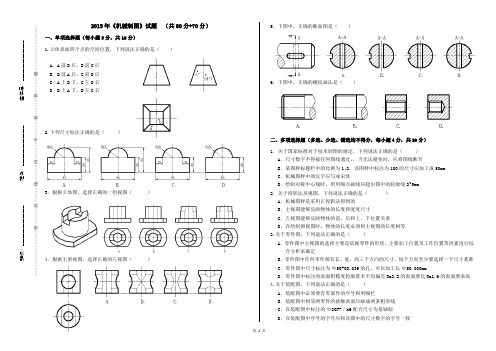

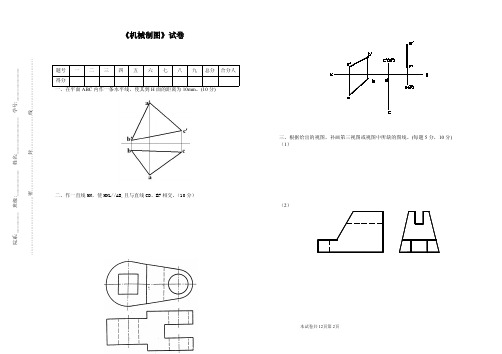

班级：________________ 姓名：________________ 座位号：________________……………………………………………………………………………………………………………………………………密 封 线 内 不 要 答 题 2015年《机械制图》试题 （共80分+70分）一、单项选择题（每小题3分，共18分）1.立体表面四个点的空间位置，下列说法正确的是（ ）A ．A 前B 后，D 前C 后 B ．B 前A 后，C 前D 后 C ．A 上B 下，C 左D 右 D ．B 上A 下，D 左C 右2.下列尺寸标注正确的是（ ）3．根据立体图，选择正确的一组视图（ ）4．根据主俯视图，选择正确的左视图（ ）5．下图中，正确的断面图是（ ）6．下图中，正确的螺纹画法是（ ）二、多项选择题（多选、少选、错选均不得分，每小题4分，共20分） 1．关于国家标准对于技术制图的规定，下列说法正确的是（ ） A ．尺寸数字不得被任何图线通过，，当无法避免时，应将图线断开B ．某图样标题栏中的比例为1:2，该图样中标注为100的尺寸应加工成50mmC ．机械图样中的汉字应写成宋体D ．绘制对称中心线时，所用细点画线应超出图中的轮廓线2~5mm 2．关于投影法及视图，下列说法正确的是（ ） A ．机械图样是采用正投影法得到的 B ．主视图能够反映物体的长度和宽度尺寸 C ．左视图能够反映物体的前、后和上、下位置关系 D ．在绘制俯视图时，物体的长度必须和主视图的长度相等 3.关于零件图，下列说法正确的是（ ）A ．零件图中主视图的选择主要是依据零件的形状、主要加工位置及工作位置等因素进行综合分析来确定B ．零件图中任何零件都有长、宽、高三个方向的尺寸，每个方向至少要选择一个尺寸基准C ．零件图中尺寸标注为Φ50+00.039的孔，可以加工长Φ50.000mmD ．零件图中标注的表面粗糙度轮廓算术平均偏差Ra3.2的表面要比Ra1.6的表面要求高 4.关于装配图，下列说法正确的是（ ） A ．装配图中必须要有零部件的序号和明细栏 B ．装配图中相邻两零件的接触表面应画成两条粗实线 C ．在装配图中标注的Φ80F7／h6配合尺寸为基轴制 D ．在装配图中序号的字号应和该图中的尺寸数字的字号一致5.下列投影图中，属于投影面平行面的是（）三、判断题（正确的打“√”，错误的打“×”，每小题2分，共12分）1.斜度在图样中应写成n：1的形式。

朝天职业中学2017年秋高三机械制图月考试题（总分105分时间150分钟）第I卷机械制图（总分85分）一、选择题（每题3分, 共30分）1.点A (15，19, 26)、点[B (15，25, 30)、丿点C( 26, 19, 32) 与点 D (15, 19, 30)四个点中，重影点在H面内的是（）。

A.点A与点BB.点A与点CC.点B与点CD.点A与点D2.以下图线与波浪线应用•致的是（）A.双点画线B.细实线C.细点画线D.双折线3.在点、线、面的投影中，卜列说法错误的是（）。

A.点的水平投影到丫轴的距离，等于点的正面投影到Z轴的距离6.当一条线垂直于一个投影面时，必（A.垂直B. 平行C.。

于另外两个投影面。

倾斜 D. 无法确定7.用下列比例绘制图形, 绘制的图形最大的是（A. 1: 1 B8.国家标准中规定标题栏正常情况下应画在图纸的（A.左上角B.左下角C.右上角D.右下角C.1D.5:19.图形上标注的尺寸数字表示（B. 点的侧面投影到Z轴的距离，等于点的水平投影到丫轴的距离C. 侧平线的正面投影平行于Z轴，水平投影平行于丫轴D. 正平线在V面投影反映实形4. 在三视图中，俯视图反映物体的（）。

A.长和高B. 宽和高C. 长和宽D. 长度5. 根据点A的三面投影判别点在空间位置（）。

A.A点在V面上B.A 点在H面上C.A 点在W面上D.在空间A.画图的尺寸C.机件的实际尺寸B.随比例变化的尺寸D.图线的长度尺寸10•三面投影体系中，W面展平的方向是（）。

A. W面永不动 B . W面绕Z轴向左转90°C. W面绕Z轴向右转90° D . W面绕丫轴向下转90°二、填空题（每空2分，共30分）1. 符号C表示45°倒角，如果两边均有C2的倒角，则用 __________ 表示。

2. 标注尺寸的起始位置称为_____________ o3. 点A的坐标为（20，15，20），点B在点A的右方5mm前方10mm下方5mm则点B的坐标为______________ o4. 尺寸标注由_____________ 、____________ 和尺寸数字组成。

尺寸标注中的符号：C表示3.基本图幅大小从A0，A1，A2，，A3,和﹙﹚,共五种。

4.物体的投影规律: 主，俯视图是长对正，主，左试图是高平齐，俯，左视图﹙﹚。

5.推荐性国家标准的代号为﹙﹚。

6.标题栏位于图纸的﹙﹚。

7.尺寸按其在平面图形中所起的作用，可分为定形和﹙﹚。

8.确定平面图形中各几何元素形状大小的尺寸称为﹙﹚。

9.正投影的基本特性是，真实性，收缩性和﹙﹚。

10.空间物体有﹙﹚方位。

11.图纸中的汉字应写成﹙﹚。

12.图纸的比例分为放大, 缩小,和﹙﹚。

13.图样中的尺寸以为﹙﹚单位。

14.标注尺寸的三要素是，尺寸界线﹙﹚和尺寸数字。

15.尺寸标注中的符号R表示﹙﹚。

16.在画图时尽量采用﹙﹚的比例。

17.在标注直径时，应在数字前加﹙﹚。

18.比例是指图样上的图中尺寸与﹙﹚之比。

19.标注尺寸时，尺寸数字应写在尺寸线的﹙﹚。

20.主视图反映物体( )和高。

21.俯视图反映物体长和( )。

22.左视图反映物体( )和高。

23.图样中，机件的可见轮廓线用﹙﹚画出。

24.不可见轮廓线用﹙﹚。

25.尺寸线和尺寸界线用﹙﹚画出。

26.对称中心线和轴线用﹙﹚画出。

27.尺寸标注中的符号￠表示﹙﹚。

28.三投影轴相较于O点称为﹙﹚。

29.投射线相互平行的投影法称为( )。

30.三投影面体系的投影面分为( )投影面，H投影面，W投影面。

二、判断题（每题1分，共20分）1.左视图反映物体的上下和左右两个方位。

( )2.正等轴测图的三个轴间角均为120°。

( )3.绘制机械图样时，尽量采用2：1的比例。

( )4.尺寸线和尺寸界线一般采用粗实线绘制。

( )5.两个端点确定一条直线。

( )6.正投影的基本特性是，真实性，收缩性和放大性。

( )7.三投影面体系的投影轴分为X，YH，YW投影面。

( )8.斜度的符号是＜。

( )9.国家标准规定，机械图样中尺寸数值一般采用米作为单位。

( )10.投射线相互平行的投影法称为斜投影。

1. 局部视图的断裂边界一般以波浪线表示。

（ ）2. 判断下图采用的局部剖视是否正确。

（ ）3.判断下图是否正确。

（ ）4.如果公差带为圆形或圆柱形，公差值前可加Φ（）5.形位公差值是以微米为单位的。

()6.被测要素相对于基准面平行度公差为0.02毫米。

（）7. 全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。

（ ）8. 水平线的正面投影与X 轴平行，水平投影反映线段的真实长度。

（ ） 9. 形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。

（ ） 10. 不完全互换性只允许零件在一定范围内互换。

( )三、选择题（1分/题，共4分）1．构成形体最基本的几何元素是（）A ．点B ．平面C ．曲线D ．直线 2.在下图中，选出正确的左视图（ ）。

3.在局部剖视图中，视图与剖视部分的分界线用（ ）。

A 粗实线B 细实线C 细点画线 )波浪线 4.在下图中的1面是（ ）。

（A ）圆柱面 （B ）滚花部分 （C ）简化画法 （D ）平面三、多项选择题（3分/题，共12分）1.下列字体高度属于公称尺寸系列的为（）A.2.5mmB. 3.5mm C 10mm D 14mm 2.粗实线在图样中的一般应用（）A 可见轮廓线B 尺寸界限C 可见过渡线D 引出线3.几何公差的几何特征中，同属于形状、位置、方向公差的是（） A 线轮廓度 B 同轴度 C 面轮廓度 D 全跳动4.平面立体，一般标注三个方向的尺寸，它们是（）A 长度方向B 宽度方向C 高度方向D 直径方向第2部分 机械基础一、填空题：（每空2分，共20分）1、凸轮基圆大小与压力角大小成___________关系，基圆半径越小，压力角越___________。

2、M20×1—7g6g —40表示公称直径为___________，螺距为___________，中径公差带代号为___________，顶径公差带代号为___________，___________为40mm 的细牙普通螺纹。

2015级《机械制图》练习题一、填空题1、M24X1.5—5g6g表示螺纹，牙，大径mm,螺距，旋，螺纹公差带代号：中径为，大径为2、M24LH—6H表示螺纹，牙，大径mm, 旋，螺纹公差带代号：中径为，大径为3、Tr26X10(P5)—7e—L表示螺纹，导程mm,螺距mm，线数为，旋，螺纹公差带代号：中径为，大径为4、螺纹的基本要素有5个，即、、、和。

5、螺纹紧固件的连接形式分为、和。

为了提高画图速度，在画装配图时这些连接通常采用画法，各部分尺寸均与建立了一定的比例关系。

6、连接两个不太厚的零件和需要经常拆卸的场合用连接，受力不大且不需要经常拆卸的零件间的连接用连接。

7、键用来连接和，并通过它来传递。

常用的键有、和。

键和键的侧面是工作面。

8、销在机器中主要用于零件之间的联结、和。

常见的有销、销和销。

9、齿轮不仅可以用来传递，而且可以用来改变轴的和。

常见的齿轮有、和。

10、一螺柱（GB/T898）M16×55旋入端材料为铝、旋入端bm=_______mm11、模数越大，轮齿就________（A愈大B愈小）（1分）12、滚动轴承一般由、、、和四部分组成。

13、滚动轴承的分类方法很多，按其承载特性可分为、和三类。

二、在图上注出下列螺纹的标记三、作图题1、已知直齿圆柱齿轮模数m=2.5,齿数z=33，完成两视图。

龙口市高级技工学校2015—2016学年第一学期期末2015级机电1—4班《机械制图》试题一、判断题（每题2分，共10分，正确的打√，错误的打×）1、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。

（）2、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。

而螺柱、垫圈、螺钉均按未剖绘制。

（）3、绘制圆柱齿轮的圆视图中，齿顶圆用粗实线表示，分度圆用细点画线表示，齿根圆用细实线表示，或省略不画。

（）4、外螺纹在非圆视图中，大径用d 表示、小径用d1 表示。

（）5、重合断面图的轮廓线用粗实线绘制，移出断面图的轮廓线用细实线绘制。

2015年4月全国自考机械制图考前密卷02183(含答案)一、点、线、面作图题（本大题共4小题，其中第1小题4分、第2小题4分、第3小题4分、第4小题8分，共20分）第1题用换面法求点K到△ABC的距离。

【正确答案】【你的答案】本题分数5分你的得分修改分数第2题作直线EF与平面ABCD的交点K，并判断直线的可见性。

【正确答案】【你的答案】本题分数5分你的得分修改分数第3题试作一直线HG平行于直线AB，且与直线CD、EF相交。

【正确答案】(P50)【你的答案】本题分数5分你的得分修改分数第4题已知AB平行于V面，用换面法作正方形ABCD，使得ABCD与V面的倾角为45°。

【正确答案】【你的答案】二、截交线作图题（8分）第1题已知立体被平面截切后的正面投影和侧面投影，完成其水平投影。

【正确答案】 (P96)【你的答案】三、相贯线作图题（8分）第1题已知圆柱与圆柱和半圆柱立方体相交后的水平投影和侧面投影，完成其正面投影。

【正确答案】 (P110)【你的答案】四、组合体读图作图题（10分）第1题已知组合体的主视图和俯视图，画出组合体的左视图。

【正确答案】 (P146)【你的答案】五、标注尺寸题（10分）第1题标注组合体的尺寸。

(尺寸数值从图中按1∶1量取，并取整数)【正确答案】【你的答案】六、标准件常用件作图题（8分）第1题补全双头螺柱连接装配图中所缺的图线。

【正确答案】 (P192)【你的答案】七、表达方法作图题（10分）第1题根据给定的视图，在指定位置画出全剖视的主视图。

【正确答案】 (P157)【你的答案】八、计算机绘图题（本大题共4小题，其中第1小题2分，第2小题 2分，第3小题2分，第4小题4分，共10分）第1题【正确答案】 (P295)【你的答案】本题分数2分修改分数你的得分第2题根据下面命令执行过程的提示，在坐标纸上画出相应的图形。

命令：_polygon输入边的数目：4 回车指定正多边形的中心点或边（E）：30，30回车输入选项［内接于圆（I）/外接于圆（C）］： C 回车指定圆的半径：20 回车回车命令：_line指定第一点：20，10回车指定下一点或［放弃（U）］：40，20回车指定下一点或［放弃（U）］：40，40回车指定下一点或［闭合（C）或放弃（U）］：@20<180回车指定下一点或［闭合（C）或放弃（U）］：C回车【正确答案】 (P303)【你的答案】修改分数本题分数2分你的得分第3题分析下列各题，在正确的答案上打勾。

2015-2016学年第一学期《机械制图》15级机加专业一、名词解释。

1、机械制图：用图样的方式能够确切表达机械内部结构、尺寸大小、工作原理理和技术要求的一门学科。

2、断面图：把物体某处切断，仅画出断面处的形状。

3、比例：图中图形与其实物相应要素的线性尺寸之比。

4、图框：用来确定绘制图区域的线框。

5、视图：用正投影法所得到的投影图。

6、主视图：由前向后投影所得到的视图。

7、俯视图：由上向下投影所得到的视图。

8、左视图：由左向右投影所得到的视图。

9、投影法：用投影表示物体的形状和大小的方法称为投影法。

10、局部视图：将机件的某一部分向基本投影面投射所得到的视图称为局部视图。

11、螺距：螺纹上相邻两牙对应点之间的轴向距离。

12、标准件：是按国家标准(或部标准等) 大批量制造的常用零件。

13、锥度：锥度是指圆锥的底面直径与锥体高度之比。

14、仰视图：由下向上投影所得到的视图。

15、螺纹公称直径：螺纹的大径的基本尺寸。

二、填空题:1、图样中，机件的可见轮廓线用实线画出，不可见轮廓线用虚线画出。

2、常用的比列可分为放大比例、缩小比例和原值比例。

3、机械制图当中常用的图幅可分为A0、A1、A2、A3、 A4 ,其中 A0 图纸的尺寸最大。

4、平行投影法分为正投影法和斜投影法。

5、组合体的组合形式有叠加类和切割类两种基本形式。

6、图样在标注尺寸时，其符号SR的意思是球体半径，φ的意思直径。

7、尺寸三要素是尺寸线、尺寸界线、尺寸数字。

8、剖视图按剖切范围可分为全剖视图、半剖视图、局部剖视图。

9、断面图可分为移出断面图和重合断面图。

10、正投影的三个性质积聚性、类似性、真实性。

11、角度标注尺寸数字应水平书写。

12、视图上所标注的尺寸可分为定形尺寸和定位尺寸。

13、三视图以主视图为基准的，其符号GB/T表示的意思是推荐性国家标准。

14、螺纹按旋向可以分为左旋和右旋、按内外圆柱面可分为内螺纹和外螺纹。

三、判断题。

1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

思南县中等职业学校2015—2016学年度第一学期期末考试题一、填空题：（每空1分，共10分）1、比例是指与其相应要素的线性尺寸之比。

2、标准线性尺寸的尺寸数字，数字应当写在尺寸线的上方或。

3、投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的正投影法。

4、图样中的尺寸以为单位时，不需标注。

5、尺寸标注中的符号：R表示，φ表示，Sφ表示。

二、选择题：（每题3分，共30分)1、以下作图比例中，采用放大比例的是（）。

A、2：1B、1：1C、1：2D、1：32、某图纸作图比例为10：1，若某机件的长标注是70，则该机件长为（）。

A、7mmB、70mmC、700mm3、细实线不能用作绘制以下哪种线？（）。

A、尺寸线B、尺寸界线C、引出线D、不可见轮廓线4、圆的中心线一般用以下哪那种线型绘制？（）A、粗实线B、细虚线C、细点画线5、主视图与左视图反映的投影规律是？（）A、长对正B、高平齐C、宽相等6、俯视图与左视图反映的投影规律是？（）A、长对正B、高平齐C、宽相等7、当直线段平行于投影面时，得到的投影具有（）性。

A、真实性B、积聚性C、类似性8、三角形平面的三个投影均为缩小的类似形，该平面为 ( )A.水平面B.正平面9、选择正确的螺纹画法。

（）(a)(b)（）1、图框有留装订边和不留装订边两种格式。

（）2、可见轮廓线用粗实线；不可见轮廓线用虚线,轴线对称中心用细点画线。

（）3、机件的真实大小和图形的大小及所标注的尺寸数据无关。

（）4、俯视图与左视图都反应了物体的宽。

（）5、主视图反映物体的左、右和上、下；俯视图反映物体的上、下和前、后。

（）6、两点的左、右相对位置由坐标Y轴确定。

（）7、标注球的半径时，应在尺寸数字前加符号SR。

（）8、垂直于H面（底面）的直线叫正垂线。

（）9、确定各基本形体的形状和大小的尺寸称为定位尺寸。

（）10、图样中标注的尺寸是机件的真实大小，与比例无关。

四、作图题（40分）1、根据轴测图补画视图中所缺的图线。

2014-2015学年度第一学期高一年级就业班期末质量检测（模拟试题）机电技术专业《机械制图》试卷A 班级_____________ 姓名_____________学号__________得分_____________第Ⅰ卷（选择题，共20分）一、选择题（本大题共10小题，每小题2分，共计20分。

每小题只有一个正确答案，答案填在下表中）1.为了便于技术交流，我国制定了一系列国家标准，其中强制性国家标注代号为( )A. GBB.GB/TC.GB/ZD.GB/Q2.图纸幅面是指图纸宽度与长度组成的图面。

下列基本代号中幅面最大的是( )A. A1B.A3C.A2D.A43.比例是指图样中图形与其实物相应要素的线性尺寸之比。

下列属于放大比例的是( )A. 1:1B.1:2C.2:1D.1:4×10n4.在图形中，绘制可见轮廓线应采用( )A. 粗实线B.虚线C.细实线D.粗点画线5.图样中的尺寸以( )为单位时，不必标注计量单位的符号或名称。

A.cmB.dmC.mD.mm6.尺寸界限和尺寸线应画成( )A. 粗实线B.虚线C.细实线D.粗点画线7.当平面或直线与投影面垂直时，其投影特性为( )A. 积聚性B.类似性C.真实性D.不确定8. ( )得到的投影图能真实地表达空间物体的形状和大小，具有较好的度量性，在工程图中普遍采用。

A. 中心投影法B.正投影法C.斜投影法D.平行投影法9. 如图，已知直线GH的V、W面投影， GH线是（）。

A. 铅垂线B.正平线C.侧平线D.一般位置线第9小题图10.如图物体的二视图及轴测图，正确的俯视图是（）。

第Ⅱ卷（非选择题部分，共80分）二、填空题（本大题共10小题，每空1分，共计30分）1.图纸幅面是指图纸_________和_________组成的图面。

基本幅面代号有______、______、______、______、_____五种。

3. 比例是指图样中________与其_________相应要素的线性尺寸之比。
