(完整版)《机械制图》模拟考试试题1

可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。

A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。

A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。

A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。

A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。

A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。

A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。

A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。

A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。

A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。

A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。

A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。

A．I B．H C．Z D．U14．是可以移位配置的视图。

A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。

A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。

2．不论放大或缩小，标注尺寸时必须注出的尺寸。

机械制图模拟测试题带答案一、根据组合体轴流图画三视图，比例自定（20分）
四、补画剖视图中所缺的图线（10分）
五、将主视图改画成半剖视图《10分》
六、找出螺纹画法中的错误，在指定位置画出正确的图（10分）
七、按要求标注零件衰面的粗糙度代号（105» 1.030,028外圆柱面的Ra 值为1.6μm;
2.M20x1..5螺纹工作表面的RH 值为
3.2μm s
3 .镀枪工作衣面的RH 值为3.2PM,底面的Ra 值为6.3Mm ：
4 .一销孔表面的Ra 值为3.2u ■:
5 .其余表面的Ra 值为12.5pm ：
八、读零件图（10分）
———T A
-
29S02。

0U2∙0100
85
K亘出C向局部视图:
2、图中形位公差表示
一
机械制图答案
K 一、根据组合体轴流图画三视图，比例自定（20分） 根据组合体两视图补画第三视图（IO 分） 0
三、补面组合体三视图中所映的图线（20分）
五、将主视图改画成半剖视图《10分》
六、找出螺纹画法中的错误，在指定位置画出正确的图（10分）
七、按要求标注零件衰面的粗糙度代号（1。

分）
1.030,028外圆柱面的Ra值为1.6μm:
2.M20x1..5螺纹工作表面的Ra值为
3.2um；
3.键槽工作表面的Ra值为3.2μm,底面的Ra值为6.3μm；
4.锥销孔表面的Ra值为3.2Um：
5.其余表面的Ra值为12.5um：
八、读■件图（10分）
1.Ai出C向局部视图：
2、图中形位公差表示Φ95h6的立柱回转体的轴心相对于左边Φ60H7的圆柱孔的轴心的同轴度
公差Φ0.04。

国家开放大学《机械制图》单元测试题参考答案模块一：预备知识一、选择题（每题10分，共100分）1.下列符号中表示强制国家标准的是（）oA.GBB.GB/TC.GB/Z2.不可见轮廓线采用（）来绘制。

A.细实线B.虚线C.粗实线3,下列比例当中表示放大比例的是（）。

A.1： 1B.1： 2C.2： 14.在标注球的直径时应在尺寸数字前加（）oA.SΦB.ΦC.R5.下列比例当中表示缩小比例的是（）oA.2： 1B.1： 1C.1： 26.机械制图中一般不标注单位，默认单位是（）。

A.mB∙ mmC.cm7.下列尺寸正确标注的图形是（B）。

A.B.D.p8.下列缩写词中表示均布的意思的是（）oA.SRB.EQSC. C9.角度尺寸在标注时，文字一律（）书写。

A.水平B.垂直C.倾斜10.标题栏一般位于图纸的（）。

A.右上B.左下角C.右下角模块二：投影基础一、选择题（每题6分，共60分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题:LAB、CD直线的正面投影应标记为（）oA.ab> cdB.AB、CDC.a,t√、c, d,D.a〃b〃、c〃d〃2.AB. CD直线的水平投影应标记为（）oA.a,,b∖ c〃d〃B.AB、CDC.a, b,、c, d,D.ab> cd3.AB. CD直线的侧面投影应标记为（）oA. ab> cd• a b、c dC.a, b,、c, d,D.AB、CD4.P、Q平面的正面投影应标记为（）oA.p> qB.p∖ q〃C.p'、q'D.P、Q5.P、Q平面的水平投影应标记为（）oA.p,、q'B.P、QC.p、q D〃〃• p 、qA. P 、QB. p 、q” 〃• p 、qD. p z 、q'7,直线AB 的侧面投影具有积聚性，因此称之为（）oA.正垂线B.侧垂线C.铅垂线D.侧平线8 .线CD 在侧面投影面上的投影反映实长，因此称之为（）。

机械制图考试模拟题+参考答案一、单选题（共26题，每题1分，共26分）1.Α3 图纸的大小为（）。

A、841×595B、210×297C、841×594D、420×297正确答案：D2.Φ50+0.025 表示( )A、最小尺寸是Φ50.025B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最大尺寸是Φ50 ㎜正确答案：C3.锥度应注写在（）上，并于圆锥倾斜方向一致。

A、轮廓线B、指引C、基准线D、轴线正确答案：C4.在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、加深图形和注尺寸及写字不分先后D、一边加深图形一边注尺寸和写字;正确答案：B5.基本偏差是指（）。

A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.制图国家标准规定，字体的号数，即是字体的( )。

A、长度B、宽度C、宽度和高度D、高度正确答案：D7.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、虚线C、实线D、剖面线正确答案：A8.只有定形尺寸没有定位尺寸的是（）。

A、已知线段B、连接线段C、中间线段D、未知线段正确答案：B9.画直线时，铅笔与纸面的倾斜角度约为( )。

A、30°B、60°C、45°D、90°正确答案：B10.点的正面投影和水平投影的连线（）。

A、平行于ox 轴B、垂直于 oz 轴C、垂直于 ox 轴D、垂直于 OY 轴正确答案：C11.右视图是（）。

A、由前向后投影B、由右向左投影C、由左向右投影D、由后向前投影正确答案：B12.截交线所围成的截面图形称为（）。

A、截交线B、截断面C、截平面D、截切体正确答案：B13.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A14.重合断面的轮廓用（）画出。

机械制图模拟试题+参考答案一、单选题（共87题，每题1分，共87分）1.注写线性尺寸数字时，如尺寸线为竖直方向时，尺寸数字规定由______向______书写，字头向左。

A、上，下B、右，左C、下，上D、左，右正确答案：C2.球半径符号是______。

A、SRB、RC、SΦ正确答案：A3.______是最基本的几何元素。

A、平面B、点C、直线正确答案：B4.下面属于投影面垂直面的是______。

A、侧垂面B、正平面C、铅垂线正确答案：A5.以下是定形尺寸的______。

A、圆的半径B、圆心C、两者都是正确答案：A6.已知线段是指______和______均齐全的线段。

A、定形尺寸中间线段B、中间线段连接线段C、定形尺寸定位尺寸正确答案：C7.直径符号是______。

A、SRB、RC、Φ正确答案：C8.三视图只能表达其______，而不能表达其大小。

A、尺寸B、形状C、都可以正确答案：B9.图样中汉字应写成______。

A、宋体B、仿宋体C、长仿宋体正确答案：C10.制图规定中，画细实线用______铅笔。

A、B或2BB、H或2HC、HB或H正确答案：B11.如果已知点C（30，20，7），那么C的Z坐标是______。

A、30B、20C、7正确答案：C12.正投影法是______投影法的一种。

A、中心投影法C、其它投影法正确答案：B13.尺寸标注的符号：R表示______。

A、圆的半径B、球的直径C、圆的直径D、球的半径正确答案：A14.圆规用来画______。

A、等分直线B、截取线段C、圆或圆弧正确答案：C15.虚线以及各种点画线相交时应恰当地相交于______。

A、线B、点C、空白正确答案：A16.在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A17.图纸基本幅面尺寸最大的代号是______。

A、A0B、A2C、A4正确答案：A18.投射线汇交于投射中心的投影方法称为______。

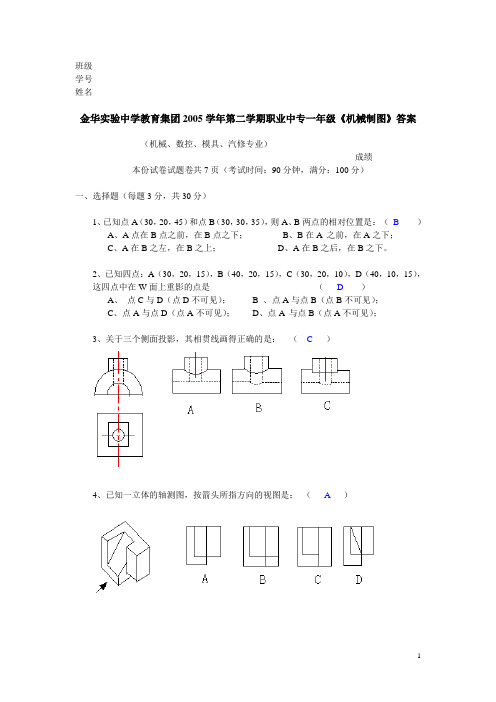

班级学号姓名金华实验中学教育集团2005学年第二学期职业中专一年级《机械制图》答案（机械、数控、模具、汽修专业）成绩本份试卷试题卷共7页（考试时间：90分钟，满分：100分）一、选择题（每题3分，共30分）1、已知点A（30，20，45）和点B（30，30，35），则A、B两点的相对位置是：（B ）A、A点在B点之前，在B点之下；B、B在A 之前，在A之下；C、A在B之左，在B之上；D、A在B之后，在B之下。

2、已知四点：A（30，20，15），B（40，20，15），C（30，20，10），D（40，10，15），这四点中在W面上重影的点是（D）A、点C与D（点D不可见）； B 、点A与点B（点B不可见）；C、点A与点D（点A不可见）；D、点A 与点B（点A不可见）；3、关于三个侧面投影，其相贯线画得正确的是：（C）4、已知一立体的轴测图，按箭头所指方向的视图是：（A）5、已知立体的主视图和俯视图，正确的左视图是：（ D ）A、（a）B、(d)C、(b) 、(c)D、(a) 、(d)6、下面四组剖视图画的正确的是：（B）7、关于图中圆弧的尺寸标注，哪个图标注的正确？（C）8、有关斜度的标注，哪一个标注得正确？（ C ）9、这里四个图中哪一个图的尺寸排列得合理？（ D ）二、已知两个视图作第三视图并求几何体表面上各点的另两个投影（保留作图线）（6分）要注意线型的区分三、跟据立体图，画三视图（按1：1比例，尺寸从图中量取，取整数）（9分）答案：要注意线型的区分四、画轴测图（保留作图线）根据三视图画正等轴测图（尺寸从图中量取，取整数）（12分）答案：要注意尺寸和线型的区分五、根据两视图补画第三视图（每小题6分，共12分）1、要注意线型的区分2、要注意线型的区分六、画出图示剖切位置的剖面图（左边槽深3mm）（12分）要注意线型的区分七、读零件图，并回答问题（每格1分，共19分）1、该零件的名称是活塞杆比例为1：1 材料45表示45号钢。

（完整版）机械制图试题10套机械制图（⼀）⼀、单选题1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺⼨的依B.标注尺⼨的起点C.标注尺⼨的终点D. 标注尺⼨的范围3.对称机件的视图可只画⼀半或1/4，并在对称中⼼线的两端画两条与其垂直的平⾏（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某⼀部分向（）投射所得的视图A.基本投影⾯B.不平⾏于基本投影⾯C.辅助投影⾯D.正投影⾯5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是⼀般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是⼀般位置直线7、在下图中，选出正确的视图（）。

⼆、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图⾯清洁，提⾼画图效率C.先⽔平后垂、斜，以保证图⾯整洁D.圆弧半径先⼩后⼤，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在⼀个平⾯上，就必须把三个投影展开，展开⽅法是（）A.正⾯保持不变B.⽔平⾯绕OX轴向上旋转90°C. ⽔平⾯绕OX轴向下旋转90°D.侧⾯绕OZ轴向右旋转90°E. 侧⾯绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图⾼平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影⾯，投影变短线B.直线平⾏于投影⾯，投影现实长C.直线垂直于投影⾯，投影聚⼀点D. 直线平⾏于投影⾯，投影聚⼀点E. 直线垂直于投影⾯，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲⾯⽴体⼀般需要标出（）⽅向的尺⼨A.长度B.宽度C.⾼度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平⾏的线段，在同⼀轴测投影中⼀定相互平⾏B.与直⾓坐标轴平⾏的线段，其轴测投影与相应的轴测轴平⾏C.与轴测轴平⾏的线段，按该轴的轴向伸缩系数进⾏度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进⾏度量.E.绘制轴测轴时，不必沿轴向测量尺⼨三、判断题（）1.圆柱的主视图和左视图都是⼀个长⽅形线框，其投影的含义相同。

《机械制图》模拟考试题（附答案）一、判断题（共100题，每题1分，共100分）1、推拔销之锥度为 1 ： 50 。

A、正确B、错误正确答案：A2、退刀槽和砂轮越程槽可按“槽宽×直径”的形式标注。

A、正确B、错误正确答案：A3、装配图必须有明细栏A、正确B、错误正确答案：A4、水平面的水平投影积聚为直线。

A、正确B、错误正确答案：B5、尺寸公差有可能是负值A、正确B、错误正确答案：B6、螺钉旋转一周，就沿轴向位移三个螺距者为三线螺纹。

A、正确B、错误正确答案：A7、同一标称直径之细螺纹，可有不同之节距。

A、正确B、错误正确答案：A8、用剖视图来表示物体内部特征，比用虚线表示之视图要清楚。

A、正确B、错误正确答案：A9、装配图上已注明的尺寸，零件图上可以省略。

A、正确B、错误正确答案：B10、420×594为4张A4的大小。

A、正确B、错误正确答案：A11、汉字的书写应求端正划一，大小间隔适当，清晰易认即可。

A、正确B、错误正确答案：A12、在相同工件条件下，钻头直径愈小，转速要愈快。

A、正确B、错误正确答案：A13、与他件组合有关之尺寸称为功能尺寸。

A、正确B、错误正确答案：A14、一个实心小圆点，有时可以代替相邻的两箭头。

A、正确B、错误正确答案：A15、沿垂直轴线方向所量得之螺峰与螺谷间的距离称为螺距。

A、正确B、错误正确答案：B16、平面与回转体相交，截交线在特殊情况时可能由直线和曲线或完全由直线组成A、正确B、错误正确答案：A17、薄片弯曲物体，仅用一视图表示即可。

B、错误正确答案：B18、槽孔之表面符号可用指引线引至适当位置标注。

A、正确B、错误正确答案：A19、多个同方向之位置尺寸，应用基准面标注法标注之。

A、正确B、错误正确答案：A20、一物体之各视图，剖面线需保持相同的间隔与方向。

A、正确B、错误正确答案：A21、机件表面局部特殊处理之范围须加细链线表明。

A、正确B、错误正确答案：B22、长仿宋体汉字，字宽为字高的 4 ／ 3 倍。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》测试题（附答案）一、单选题（共30题，每题1分，共30分）1、重合断面的轮廓用（）画出。

A、波浪线B、点划线C、细实线D、粗实线正确答案：C2、当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、间隙配合C、不明确性质D、过渡配合正确答案：A3、两圆柱齿轮轴线之间的最短距离称为（）。

A、分度圆B、中心距C、齿距D、全齿高正确答案：B4、空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、垂直于oz轴C、垂直于oy轴D、倾斜于三个投影轴正确答案：A5、已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A6、当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）A、轴线B、总长C、总宽D、总高正确答案：A7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、1×2C、放大一倍D、2:1正确答案：D8、当孔的公差带与轴的公差带相交时，属于( )A、不明确性质B、过渡配合C、间隙配合D、过盈配合正确答案：B9、对于半剖视图，视图与剖视图的分界线是（）。

A、虚线B、点画线C、粗实线D、细实线正确答案：B10、下列比例当中表示缩小比例的是（）。

A、1:1B、1:2C、2:1D、1正确答案：B11、中国国家标准之简称为( )。

A、ＣＮＳB、ＮＣＳC、ＳＣＮ正确答案：A12、确定平面图形的尺寸位置的几何元素称为（）。

A、定位尺寸B、基本尺寸C、尺寸基准D、定形尺寸正确答案：C13、画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、波浪线D、点画线正确答案：C14、共处于同一条投射线上的两点，必在相应的投影面上具有重合的投影。

这两个点被称为对该投影面的一对( )。

A、平行点B、垂直点C、重合点D、重影点正确答案：D15、机械制图的线条规范中，看不见的轮廓线用（）绘制。
