实训32VLAN中继配置资料

实验 3 VLAN基本配置一、实验目的掌握交换机上创建VLAN、分配静态VLAN 成员的方法。

二、实验任务1、配置两个VLAN：VLAN 2 和VLAN 3 并为其分配静态成员。

2、测试VLAN 分配结果。

三、实验设备Cisco 交换机一台，工作站PC 四台，直连网线四条，控制台电缆一条。

四、实验环境实验环境如图所示。

五、实验步骤1、运行Cisco Packet Tracer 软件，在逻辑工作区放入一台交换机和四台工作站PC，用直通线（CopperStraight-Through）连接交换机和工作站PC。

2、分别点击工作站PC0~PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP 设置（IPConfiguration），如图所示，设置IP 地址和子网掩码分别为：3、划分VLAN 之前测试工作站PC 间的连通性：从PC0 到PC1 的测试，点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行DOS 命令行（Command Prompt），打开DOS 命令行窗口，在DOS 提示符下输入：ping 192.168.1.2 后，回车确认,测试结果表示连通。

同理，从PC0 到PC2 的测试结果也为连通。

而从PC0 到PC3 的测试结果不连通，因为不在同一网段。

4、创建VLAN 2 和VLAN 3点击交换机进入其配置界面，选择命令行（CLI）项。

输入命令，创建VLAN 2 和VLAN 3。

5、输入如图所示命令，静态分配VLAN 成员，将交换机上的端口2、3、4 分配成VLAN 2的成员，端口5、6、7 分配成VLAN 3 的成员。

6、测试划分VLAN 后工作站PC 间的连通性从PC0 到PC1 的测试，点击工作站PC0，进入其配置窗口，选择桌面（Desktop）项，选择运行DOS命令行（Command Prompt），打开DOS 命令行窗口，在DOS 提示符下输入：ping 192.168.1.2 后，回车确认，如图所示。

[计算机]华为交换机配置VLAN实训指导书H3CNE交换机配置实训指导手册实验一实验名称:二层交换机的配置实验目的: 认识和了解交换机，学习和掌握二层交换机的基本配置方法和基本配置命令，并能实现对二层交换机的简单配置。

实验设备:CONSOLE口配置线缆一根;计算机一台;交换机一台(华为S3100-26C-SI以太网交换机)。

实验内容: 能通过“超级终端”(WINDOWS的开始菜单——程序——附件——通讯中)实现对二层交换机的简单配置，学习和掌握一些常用的配置命令(必须掌握:,、SYSTEM-VIEW、LANGUAGE-MODE、DISPLAY、PING、REBOOT、RESET SAVE、SYSNAME、INTERFACE ETHERNET、QUIT、SHUTDOWN、UNDO;建议掌握:SUPER PASSWORD、DUPLEX、SPEED、SAVE、LINE-RATE)，理解用户视图、系统视图和接口视图。

实验学时:2每组人数:5-6实验类型:验证型实验步骤:1、物理连线:使用配置线通过计算机的串口连接到交换机的CONSOLE口。

(如图1-1)2、启动“超级终端”(WINDOWS的开始菜单——程序——附件——通讯中)，选择与交换机连接的串口，并对新建立的连接使用如下配置参数: 波特率:9600数据位:8奇偶校验:无停止位:1流控制:无3、进入交换机后，学习和掌握一些常用的配置命令(必须掌握:,、SYSTEM-VIEW、LANGUAGE-MODE、DISPLAY、PING、REBOOT、RESET SAVE、SYSNAME、INTERFACE ETHERNET、QUIT、SHUTDOWN、UNDO;建议掌握:SUPER PASSWORD、DUPLEX、SPEED、SAVE、LINE-RATE)，理解用户视图、系统视图和接口视图。

用户视图:超级终端启动后，系统自动进入到用户视图界面，在用户视图下，只能查看交换机的简单运行状态和统计信息，不能进行任何参数配置。

掌握技能：把laptop1与laptop3配置同一的虚拟局域网vlan10；把laptop2与laptop4配置同一的虚拟局域网vlan20.1、（A 与B 连接的端口是0/10）2、A 配置：(1)建立TrunkSwitch>en---------------------------------------------进入特权模式Switch#Switch#config----------------------------------------进入全局配置模式Switch( config)#Switch( config)#interface f0/10------------------进入f0/10端口配置Switch(config-if)-------------------------------------完成Switch(config-if)switchport mode trunk-------建立A 与B 连接干线Switch(config-if)Switch(config-if)exit--------------------------------退出B 配置（同上）（2）配置产生新的VLANSwitch#Switch#config---------------------------------------进入全局配置模式Switch( config)#Switch(config-vlan)#vlna 10------------------创建名为vlan10的虚拟局域网Switch(config-vlan)#Switch(config-vlan)#vlna 20------------------创建名为vlan20的虚拟局域网Switch(config-vlan)# exit Switch( config)#交换机A 交换机Bf0/1端口 f0/2端口f0/3端口 f0/4端口（3）分配端口给新创建的VLANSwitch( config)#------------------------------------------进入全局配置模式Switch( config)# interface f0/1-----------------------进入f0/1口配置trunkSwitch(config-if)#switchport access vlan 10-----把f0/1口分配到vlan 10 Switch(config-if)#----------------------------------------完成f0/2、f0/3、f0/4这三端口操作（同上）最后用f0/1 ping f0/2,如不通，就成功；（因为1端口和2不在同一vlan）f0/1pingf0/3，通了，就成功；(因为1端口和3端口都在同一vlan 10) f0/1ping f0/4,如不通，就成功；(因为1端口和4端口不是同一端口)f0/2 ping f0/4,通了，就成功；（因为2端口和4端口在同一vlan 20）。

CCNA 实验报告200900834213软件092刘鹏飞用路由器实现VLAN交换机上的配置代码：Switch>enableSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#interface f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface f1/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#interface FastEthernet2/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface f3/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exit路由器上的配置代码：Router>enableRouter#configure terminalRouter(config)#interface FastEthernet0/0Router(config-if)#ip address 202.196.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface FastEthernet1/0Router(config-if)#ip address 202.196.20.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exit拓扑图：结果：用中继实现VLAN 拓扑图：结果：交换机2上的配置代码：Switch>enableSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#exitSwitch(config)#interface FastEthernet0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10 Switch(config-if)#exitSwitch(config)#interface FastEthernet1/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20 Switch(config-if)# exitSwitch(config)#interface FastEthernet2/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exit交换机3上的配置代码：Switch>enableSwitch#configure terminalSwitch(config)#vlan 10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#interface FastEthernet0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface FastEthernet1/1Switch(config-if)#switchport mode accessSwitch(config-if)#exitSwitch(config)#interface FastEthernet2/1Switch(config-if)#switchport mode trunk交换机3上的配置代码：考虑一下问题：1、给出同一交换机上相同vlan通信方案；2、尝试给出相同交换机上不同vlan间通信方案；3、尝试给出不同交换机上相同vlan通信方案；4、尝试给出不同交换机上不同vlan间通信方案。

所有内容版权所有 © 1992–2007 Cisco Sy stems, Inc. 保留所有权利。

本文档为 Cisco 公开信息。

第 1 页（共 2 页）PT 练习 3.2.3：研究 VLAN 中继（教师版）拓扑图学习目标∙激活接口 VLAN 99 ∙查看交换机配置 ∙ 研究帧头中的 VLAN 标记简介中继通过一条链路传输多个 VLAN 的流量，因此它在 VLAN 实现跨交换机的通信时扮演着十分重要的角色。

本练习开始时完成率即为 100%，练习时请着重观察交换机配置、中继配置和 VLAN 标记信息。

任务 1：查看交换机配置在 S1 上，输入口令 cisco 进入用户执行模式。

然后输入口令 class 进入特权执行模式。

在特权执行模式提示符下，发出 show running-config 命令。

S1#show running-config查看运行配置，注意哪些接口被设置为中继。

您可在这些接口下看到命令 switchport mode trunk 。

哪些接口当前设置为中继？________________________________ FastEthernet0/1________________________________ FastEthernet0/3CCNA E xplorationLAN 交换和无线：VLAN PT 练习 3.2.3：研究 VLAN 中继switchport trunk native vlan 99命令也列在一系列接口的下方。

该命令用于为中继链路设置本征VLAN。

在本例中，VLAN 99是本征 VLAN。

任务 2：研究帧头中的 VLA N 标记步骤 1. 从 PC1 ping PC4。

如果链路指示灯仍然为琥珀色，请在 Realtime（实时）和 Simulation（模拟）模式之间来回切换，直到链路指示灯变成绿色。

使用Add Simple PDU（添加简单 PDU）工具。

实验报告一、实验名称：Vlan与Vlan中继二、实验目的：创建vlan，进行vlan配置，并对vlan的工作原理进行分析，熟悉vlan的配置。

具体的要求如下：1）创建Vlan，并将交换机的端口划分到相应的vlan，实现pc之间的通信2）在两台交换机互连的接口配置Vlan中继三、实验环境：Cisco Packet Tracer四、实验步骤：实验（一）1.实验拓扑图：2.构建实验拓扑后，分别给两台pc配置ip和子网掩码，pc0的ip为192.168.0.1，pc1的ip为192.168.0.2，子网掩码均为255.255.255.0，并在pc0上ping pc1，测试两者的连通性，结果如下：从测试的结果可以看出，pc0和pc1是连通的，因为他们所接的端口在都属于交换机的默认3.在交换机上将pc0和pc1所接的两个接口分别划入不同的vlan。

再测试它们之间的连通性。

先建立两个vlan。

再将两个接口分别划入这两个vlan中。

在特权模式下可用show vlan 查看vlan的划分情况。

具体命令和结果如下：4.再次测试两台pc的连通性，结果如下：从上图我们可以看到，pc0和pc1无法连通，一般情况下，不过vlan的pc不能进行通信。

实验（二）1.为pc0和pc1配置ip地址和子网掩码，pc0的ip为192.168.0.1，pc1的ip为192.168.0.2，子网掩码均为255.255.255.0，并在pc0上ping pc1，测试两者的连通性，结果如下：两台交换机的四个端口均属于vlan1，由于vlan1的类型是dynamic，具有自适应功能，所以有vlan中继的功能，因此两台pc能够相互通信。

2.在两台交换机上分别建立两个vlan100，并使用show vlan进行查看，命令及结果如下：3.测试2配置后的两台pc之间的连通性。

从上面的结果我们可以得出两个交换机与pc机的端口0/1都属于vlan100，但是连接两个交换机之间的端口0/2均属于默认vlan 1，所以pc0和pc1之间不能连同。

PT 练习 3.3.4：配置 VLAN 和中继拓扑图学习目标•查看默认 VLAN 配置•配置 VLAN•为 VLAN 分配端口•配置中继简介VLAN 对于管理逻辑分组非常有用，可以轻松对组中成员进行移动、更改或添加操作。

本练习的重点是创建和命名 VLAN、将接入端口分配给特定 VLAN、更改本征 VLAN 以及配置中继链路。

任务 1：查看默认 VLAN 配置步骤1. 检验交换机的当前运行配置。

在所有三台交换机上，输入口令cisco进入用户执行模式。

然后输入口令class 进入特权执行模式。

在所有三台交换机的特权执行模式下，发出show running-config 命令以检验当前的运行配置。

交换机上已经设置了基本配置，但尚未分配 VLAN。

步骤 2. 显示当前 VLAN。

在 S1 上，发出show vlan命令。

输出中只会显示默认 VLAN。

默认情况下，所有接口都分配给 VLAN 1。

步骤 3. 检验相同网络中 PC 之间的连通性。

注意每台 PC 都可以 ping 通相同网络中的其它 PC：• PC1 可以 ping 通 PC4• PC2 可以 ping 通 PC5• PC3 可以 ping 通 PC6Ping 其它网络中的 PC 则会失败。

对当前网络配置 VLAN 可带来什么好处？____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________任务 2：配置 VLAN步骤 1. 在 S1 上创建 VLAN。

实验３VLAN配置与组网实验1.1 实验目的●帮助学生了解VLAN的作用●掌握在一台交换机上划分VLAN的方法和跨交换机的VLAN的配置方法；●掌握VLAN和三层路由的组网实现方法1.2 实验内容●验证广播风暴，体会广播风暴和交换机环路的危害●在2台交换机上划分VLAN用ping命令测试在同一VLAN和不同VLAN中设备的连通性●通过3台交换机组网，并实现VLAN间互通1.3 实验课时本实验需3学时。

（每3人一组，共同配置3台交换机）1.4 设备列表为了准备实验4，每小组需配置如下设备与辅材：●1台华为Quidway S3928TP以太网交换机●2台华为Quidway SE026以太网交换机●4台PC(已安装sniffer)●专用配置电缆3根，网线11根1.5 建立实验环境1.5.1 实验拓扑实验4使用如下图所示的拓扑，在拓扑中需要使用交换机、PC。

图 4-1图 4-2图 4-31.5.2 连线说明根据实验步骤的要求，参照如下机柜连接图连接好设备：Quidway SE026QuidwayS3928TPQuidway SE026 Quidway SE026Quidway SE026Quidway SE026Quidway SE026E0/2 E0/2图4-4图4-5图4-61.5.3 交换机说明1.5.4 IP地址说明同学们在实验中须严格遵照实验要求的IP地址，以便实验指导老师能更好的检验实验结果。

说明：实际应用中，IP地址是根据实际情况进行灵活规划的。

1.6 实验预配置任务实验指导老师需在实验前清除各实验小组的Quidway S3928TP和Quidway SE026配置。

1.7 通用规则●在开始实验前必须阅读整个实验内容。

●除非特别说明，否则不要配置任何与本实验要求无关的内容。

1.8 实验步骤1.8.1 广播风暴实验第一步：首先确认实验设备依照图4-4正确连接；第二步：通过CONSOLE口连接上Quidway SE026交换机Sw1；第三步：将Sw1的端口E0/9配置为端口E0/1的镜像端口。

《VLAN的中继》—教学设计（★）第一篇：《VLAN的中继》—教学设计《VLAN的中继》—教学设计xxx 【教学理念】在动态的网络显示和直观的网络模拟环境下，了解VLAN的中继配置原则和方法。

【教学目标】1、知识目标：交换机端口的分别，为什么配置VLAN的中继2、技能目标：vlan的中继配置3、态度目标：培养学生虚心好学、认真练习、科学严谨的态度要求【教学重点】端口的识别和命令的设置【教学难点】命令的设置步骤【教学准备】课件PPT、Packet Tracert软件【教学学时】2课时【教学过程】本课程知识目录1、为什么使用VLAN中继2、交换机端口的分类3、情境设置：同一个单位部门的人能够正常通信，部门之间不能自由访问4、中继的命令配置演示试验前言：课程复习υ划分VLAN的好处：安全、降低成本、防范广播风暴υ接入型接口的配置示例。

Inter f0/1Switchport mode accessSwitchport access vlan 101、问题引出:为什么要使用VLAN中继?交换机S1和S2之间连接有四条单独的链路，从而留给最终用户设备的只有较少的三个端口。

每次建立新的子网时，需要为网络中每台交换机设置一条新链路。

2、问题描述：如果网络配置了中继，我们可以达到怎么样的通信效果呢?3、问题深入：那些端口要设置中继(trunk)：端口分为两种：接入端口和中继端口。

接入端口是直接连接终端的端口，中继端口是连接两个交换机之间的端口。

提问:请同学们数一下：当前案例有几个接入端口，几个中继端口，分别是哪几个?4、PT配置演示：PC机的IP地址已经设置完成，只做中继命令的设置，设置完成后，同一个VLAN中的主机能够PING通。

使用命令Inter F0/1 Switchport mode trunk Switchport trunk allowed vlan 10,20,30 检测：PC1 PING通PC4，但是无法PING通PC5PC2 PING通PC5 总结：只有本VLAN中的终端能够相互PING 通。

3.3.2_VLAN的配置、检验与故障排除CCNA Discovery 企业中的路由和交换简介实验 3.3.2 VLAN 的配置、检验和故障排除⽬标观察默认交换机的 VLAN 配置和操作。

? 在交换机上配置静态 VLAN 。

? 检查 VLAN 的配置和操作。

?修改现有的 VLAN 配置。

背景／准备⼯作本实验的主要内容是使⽤Cisco IOS 命令为Cisco 2960 交换机（或同类交换机）执⾏基本的VLAN 配置。

其说明信息同样适⽤于其它交换机，但命令语法可能会有所差异。

根据交换机型号，接⼝标识可能有所不同。

例如，模块化交换机有多个插槽；因此快速以太⽹端⼝可能是FastEthernet 0/1 或FastEthernet 1/1，具体取决于插槽和端⼝。

可以使⽤任何路由器。

本实验需要以下资源：⼀台Cisco 2960 交换机或同类交换机⼀台Cisco 1841 路由器或同类路由器两台基于Windows 的计算机，其中装有终端仿真程序⾄少⼀根RJ-45 转DB-9 连接器控制台电缆，⽤以配置交换机和路由器三根直通以太⽹电缆，⽤以连接计算机和Switch 1注意：确保已经擦除路由器和所有交换机的启动配置。

有关详细信息，请参见Academy Connection 中Tools （⼯具）部分的Lab Manual（实验⼿册）。

注意：SDM 路由器－如果在SDM 路由器中擦除了启动配置，那么在重新启动该路由器后SDM 不会默认启动。

⽽必须使⽤IOS 命令创建基本路由器配置。

必要时与教师联系。

步骤1：连接设备a. ⽤直通电缆将路由器的Fa0/0 接⼝连接到Switch 1 的Fa0/8 接⼝。

b. ⽤直通电缆将Host 1a 的以太⽹接⼝连接到Switch 1 的Fa0/2 接⼝。

c. ⽤直通电缆将Host 1b 的以太⽹接⼝连接到Switch 1 的Fa0/3 接⼝。

d. ⽤控制台电缆连接计算机，以配置路由器和交换机。

实验 VTP 交换机组的VLAN 配置（本试验在模拟软件下完成）VTP 域是由一组VTP 域名相同的互相连接的交换机组成。

一个交换机只能在一个VTP 域内。

它可以减少在配置改变时可能引起的配置不一致的问题，并且可以减少对于VLAN 的操作。

1. 实验目的学习VTP 的配置方法2. 实现功能通过VTP 管理交换机组的VLAN3. 实验拓扑图 拓扑结构1) 建立如图环境，测试A 、B 、C 、D 的连通性。

2) 配置F0/11为通道，验证配置，查看是否正常。

3) 配置VTP 域，域名为CISCO ，密码为xxx,Sw1为服务器，SW2为客户机。

查看关键信息。

4) 在SW1上建立vlan2包含A ， 建立vlan3包含B 。

5) 在SW2上查看是否已有vlan2、vlan3。

如果没有，给出解决方法。

是否可以人工建立vlan4、vlan5，同样vlan2包含C ， 建立vlan3包含D 。

测试AC 、BD 的连通性。

6) 启用修剪，验证配置。

7) 在中继中去除vlan3的修剪，查看配置并说明修剪意义。

4. 实验步骤步骤1给各个交换机命名.switch>enableswitch#config tswitch(config)# hostname sw1Sw1Sw2sw1(config)#步骤2测试连通性,结果如下所示:在A上用ping命令测试和B的连通性:C:\Documents and Settings\Administrator>ping 1.1.1.4Pinging 1.1.1.4 with 32 bytes of data:Reply from 1.1.1.4: bytes=32 time<10ms TTL=128Reply from 1.1.1.4: bytes=32 time<10ms TTL=128在A上用ping命令测试和C的连通性:在A上用ping命令测试和D的连通性:这里连通由于2950交换机默认是中继，不做详细介绍：步骤4配置SW1将FA0/11端口设置为一个主干口：sw1(config)#interface fastethernet0/11sw1(config-if)#switchport mode trunk配置SW2将FA0/11设置为一个主干口：sw2(config)#interface range fastethernet0/11sw2(config-if)# switchport mode trunk步骤5在SW1上配置VTP域CISCO并创建名为VLAN 10和VLAN 20的VLAN。

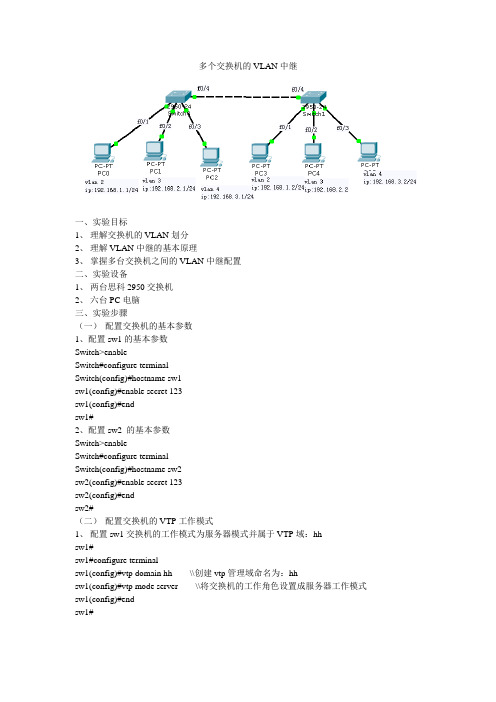

多个交换机的VLAN中继一、实验目标1、理解交换机的VLAN划分2、理解VLAN中继的基本原理3、掌握多台交换机之间的VLAN中继配置二、实验设备1、两台思科2950交换机2、六台PC电脑三、实验步骤（一）配置交换机的基本参数1、配置sw1的基本参数Switch>enableSwitch#configure terminalSwitch(config)#hostname sw1sw1(config)#enable secret 123sw1(config)#endsw1#2、配置sw2 的基本参数Switch>enableSwitch#configure terminalSwitch(config)#hostname sw2sw2(config)#enable secret 123sw2(config)#endsw2#（二）配置交换机的VTP工作模式1、配置sw1交换机的工作模式为服务器模式并属于VTP域：hhsw1#sw1#configure terminalsw1(config)#vtp domain hh \\创建vtp管理域命名为：hhsw1(config)#vtp mode server \\将交换机的工作角色设置成服务器工作模式sw1(config)#endsw1#2、配置sw2交换机的工作模式为客户机模式加入hh域sw2#sw2#configure terminalsw2(config)#vtp domain hh \\将sw2交换机加入到VTP管理域：hh当中sw2(config)#vtp mode client \\将sw2交换机的工作角色设置成客户机工作模式sw2(config)#（三）配置VLAN中继链路1、配置sw1交换机的f0/4端口为中继端口sw1#sw1#configure terminalsw1(config)#interface fastEthernet 0/4 \\进入f0/4端口sw1(config-if)#switchport mode trunk \\将f0/4端口的工作模式设置成中继模式sw1(config-if)#endsw1#2、配置sw2交换机的f0/4端口为中继端口sw2#tsw2#configure terminalsw2(config)#interface fastEthernet 0/4 \\进入f0/4端口sw2(config-if)#switchport mode trunk \\将f0/4端口的工作模式设置成中继模式sw2(config-if)#endsw2#（四）划分VLAN1、在sw1交换机上划分VLANsw1# \\特权配置模式sw1#vlan database \\进入VLAN数据库配置模式sw1(vlan)# \\VLAN数据库配置模式sw1(vlan)#vlan 2 name v2 \\创建VLAN 2 命名为V2VLAN 2 added:Name: v2sw1(vlan)#vlan 3 name v3 \\创建VLAN 3命名为V3VLAN 3 added:Name: v3sw1(vlan)#exit \\退出VLAN数据库配置模式APPL Y completed.Exiting....sw1# \\特权用户模式sw1#configure terminal \\进入全局配置模式sw1(config)#vlan 4 \\创建VLAN 4sw1(config-vlan)#name v4 \\进入VLAN配置模式将VLAN 4命名为V4sw1(config-vlan)#end \\退出VLAN配置模式sw1# \\特权执行模式（五）将端口划入VLAN1、在sw1上将相应的端口划入VLANsw1# \\特权执行模式sw1#configure terminal \\进入全局配置模式sw1(config)#interface fastEthernet 0/1 \\进入快速以太网0/1端口sw1(config-if)# \\f0/1的端口配置模式sw1(config-if)#switchport access vlan 2 \\将f0/1划入VLAN 2当中sw1(config-if)#exit \\退出f0/1的接口配置模式sw1(config)# \\全局配置模式sw1(config)#interface fastEthernet 0/2 \\进入快速以太网0/2接口sw1(config-if)#sw1(config-if)#switchport access vlan 3 \\将f0/1划入VLAN 3当中sw1(config-if)#exitsw1(config)#sw1(config)#interface fastEthernet 0/3 \\进入快速以太网0/3接口sw1(config-if)#sw1(config-if)#switchport access vlan 4 \\将f0/1划入VLAN 4当中sw1(config-if)#endsw1#2、在sw2上将相应的端口划入vlan当中Sw2# \\特权执行模式Sw2#configure terminal \\进入全局配置模式Sw2(config)#interface fastEthernet 0/1 \\进入快速以太网0/1端口Sw2(config-if)# \\f0/1的端口配置模式Sw2(config-if)#switchport access vlan 2 \\将f0/1划入VLAN 2当中Sw2(config-if)#exit \\退出f0/1的接口配置模式Sw2(config)# \\全局配置模式Sw2(config)#interface fastEthernet 0/2 \\进入快速以太网0/2接口Sw2(config-if)#Sw2(config-if)#switchport access vlan 3 \\将f0/1划入VLAN 3当中Sw2(config-if)#exitSw2(config)#Sw2(config)#interface fastEthernet 0/3 \\进入快速以太网0/3接口Sw2(config-if)#Sw2(config-if)#switchport access vlan 4 \\将f0/1划入VLAN 4当中Sw2(config-if)#endSw2#（六）配置各台PC电脑的IP地址和子网掩码四、结果测试（一）在sw1上查看VLAN的基本配置sw1#show vlan briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12Fa0/13, Fa0/14, Fa0/15, Fa0/16Fa0/17, Fa0/18, Fa0/19, Fa0/20Fa0/21, Fa0/22, Fa0/23, Fa0/242 v2 active Fa0/13 v3 active Fa0/24 v4 active Fa0/35 VLAN0005 active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activesw1#（二）在sw2上查看vlan的基本配置使用show vlan brief查看vlan配置是否相同？用PC0 PING PC3测试是否可以通信。
