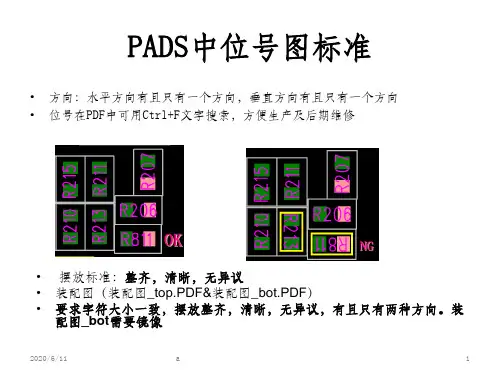

PADS 导出元件位置图方法

pads导出坐标文件的方法PADS软件导出坐标文件步骤如下：1）用PADS打开PCB文件。

2）切换公制单位。

因为贴片机的单位是mm，有些图形是以mil作单位，所以要切换成公制单位。

具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中Design Unit栏中选择Metric，即切换为公制单位。

3）设定坐标原点。

选择菜单“Setup→ Set Origin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。

4）输出坐标数据。

选择菜单“File→ CAM Plus”，弹出如下图所示界面，在Side栏中选择PCB顶层或底层（Top or Bottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择Dynapert Promann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。

电力安全月工作总结[电力安全月工作总结]电力安全月工作总结2011年3月1日至3月31日为我公司的安全生产月，**变电站围绕;夯实基储提高素质、树立标杆、争创一流;的主题，开展了丰富多彩、形式多样的具体行动：通过看板形式宣传安全第一、预防为主的方针；通过48+4的学习机会，进行安全生产大讨论；通过安全活动进行查找本站的隐患的活动，电力安全月工作总结。

形成了;人人学会安全，层层尽责保证安全;的良好氛围，使我站的安全生产工作又上了一个新的台阶。

本站安全生产月活动具体工作如下：1.开展安全月活动宣传工作，大家坐在一起讨论活动的主题、学习实施纲要、讨论各个实施阶段的活动安排。

深刻反思11.3事故，汲取事故教训，每人写了一份11.3事故反思，并对本站的安全管理、记录报表、规章制度、培训工作、事故隐患每个值班员都谈了自己的看法和建议，对站内管理每个人都倾注了最大的热情，可见11.3对每一个值班员的触动是刻骨铭心的，安全月的必要开展对变电站各项工作的促进，尤其对值班员安全意识、主人翁精神的影响最为深刻。

PADS Layout导出元件坐标探究本来PADS Layout导出元件坐标是很简单的事，但是也经常有人在群里问起，所以就写个教程供大家参考。

常用的方法有两种，且每一种方法适用的情况不一样。

第一种方法适用于元件库制作规范的档案，因为这种方法输出的元件坐标都是在制作PCB封装时元件原点的位置。

因为一般贴元件的原点应该设在元件的外形的中心，如果不是那用这种方法输出的坐标文件将会问题多多。

第二种方法就是解决PCB封装元件原点位置不在中心的，因为CAM Plus可以读取元件外形，所以只要元件规则，如贴片电阻、电容（0603、0805、1206）可以输出准确的坐标值，但是如果元件外形不规则输出的坐标可能就不准确，具体情况请看下文。

第一种，用PADS Layout自带的脚本。

操作：菜单Tools—>Basic Scripts—> Basic Scripts…(如下图1)，就会出现Basic Scripts对话框(如下图2)；如果你看不到图2中的第17项17 - Excel Part List Report就在图2中拉动垂直滚动条，然后选取第17项，点右边的“Run”按钮就会出现一个Excel文件（当然你的电脑要确保安装了Microsoft Office软件）；如果你点了“Run”出现File not found提示，那就是没有下面红框里的文件，一般装精减版软件的就可能没有这个文件，先找到这个文件，然后最好是放到程序安装的位置下相应的文件夹里就可以了；如果还是不行，就点一下“Load File”按钮，找到这个文件并点“打开”就完成加载了。

重复开始的步骤就行了。

第二种，用CAM Plus…。

操作：菜单File—> CAM Plus…(如下图1),出现CAM Plus对话框(如下图2)。

Part Definition Filename下面的文件名随便写一个;Side下根据需要选Top或Bottom（选Bottom面时X坐标可能会出现负值，是否需要将负号去掉自己看着办吧！）;Part下的选项一般选SMT输出相应层的贴片元件坐标，其它选项自己试着玩；Read Part Definitionas、Read Value Attributes、Verify File可以全部选取；但是Batch Part Def. File项不要选取，我试过好几次，选取了这一项就会出现“Warning: No files created. Nothing selected”提示；Output Format下是可以根据各种机器输出相应的档案，如果不知道机器型号品牌就选Dynapert Promann.其它设置不需要更改。

PADS库元件导入步骤：1.双击桌面PADS Logic 快捷方式，进入工作界面如下 f Niu Edir vifiN 屮卯 Lonk 申r；21洽B 釦-也©h * I^Sl - 3Q 鎚多囹囱肚占釦国口 :y 曜iHa 「叩aL>=rwj t 卜凹 * WUh 10 3d ：00 H , Poml tq JFi hem lor a description. Click th? iWE to open iL :国4^备XlT 丨於牛釦tfZ 产丨曾咎忖謫鹿树fifSHaasar aa PADS 蓋 2.单击左上角FILE 弹出下拉菜单后再单击library …，弹出界面 Library Maragpr 「（；C_drawing LparyD;\FflOS Ld 匚C 旳砰匸匚加理叩Atir Manager.^ Items Create New Lti.. J Manage Lit. List.. Filter s Lires *■ Lgiu 1IJ I Irnport. . | E 干p>rt.. Ed'... Deefc e Cipy 『如〕[—H 5^]必3. 选择库MTK_NEWL脚那D- \PADS LibM：C lit>rar^\CC drawing1■巴巴密一 .. 一L J!!■ Ill・III■III ■HillIIIIM lll■lll■lll ■NIIIHIDAHADS_Lifc\MrKJib(arv\CURIIS_MASTEH_SMT DAPADS Lifc^MR lihiar/CURTIS_MASTER_THAU DAPADS_LifcVCC_lSraiv\CC_dfai^ing DAHADS_Lifc\CC_libraiy\CC^newDAPADS Lifc^C匚lib^y'Nevj Libraiy Pat$ 匚匚DAMentaGiaphics\9.aiHAD^\5DDjH0ME\Libranes\dsr DAMentoiGi 或州匚叭9 Q L1 PAD S\SD D_H OME\Libra ries \preview D:\M srttotG raphici\9. ttl PAD S\SD D_H OME\Libra riss 2 血佃n DAMento(CRpho\9.aiPAD5\5DD_HOMEMibfaries'^md D.enlotG i ^phicsVS.OL 1 PAD SVSD D_H 0 M EVLibra ries ^anbgdev D. ent™ G I ^phics\9. O L1 PAD S\SD D_H OME IL出怕ries \correcl D.entorGi dphic£\9.0L 1 PAD S\SD D_H OKIE Mibra ries 讪t el D AM enloiG I 刁phics'g. O L1 PAD S VSD D_H 0 M EMibra nes \mator-ic D. entorG i ^phic£\9.0L 1 PAD SVSD D_H OME Mibra riss \mQto[-N D.entoiG I dphics 饴.OL 1 PAD SVSD D_H 0 hl E Mibre ries \rialiona IDAMenlafGr^phicE\9.aiPADSVSDD_H0ME\Libraries'kpni D: entofG 佔phics'S. OL 1 PAD SVSD D_H OME Mibra ries 由gn etic D.\MentQfGRphi«\S.aiPADS\SDDZHOMEMibraries\ti D:erit«G raphicsXS.OL IPAD SVSD D_H 0 时匚Mibra ries D:entorG wphics'S. OL 1 PAD 3\SD D 屮0 M EMibraries \t est D: entof G wphicsig. Ol 1 P&D 515 D D H □ M 匚iLibra ries 乂e咸2DeleieExport I List b File |P Clo盅e j I* Help4.进入界面Library Manager - MTK_MEWLfcrary P ：沪出 DS.Lib\HT ；«」iE 可5.点击parts 按钮，显示Create Ne^ Lib... [恫ariose L 归 List 」 A 山 Manager.. nitef s Decals Lines Il terns AppKi j New.. I I Delefe | Import . Logic I M.. Ewpart I List to File | £loie ] f Help | ---------------------------------- ----------------------------------------------------------------口厂冈Library Import Fite Hv Rec^rtt Document s Desktop 1^700 redesign From 2K Q 700 re design tJ1309U5B 已 1309 USB on 2har*Cang (CnSOO) 0130?-U5e cn Vang Liww 习 Bdmtong instrument l^PADS library update 口 [腹232 _ _ _____________ Hy DocumentsMiyComputer File ncme: N ewLLibra rv Farts CC. p 7 [open 1Files of Wpe; 啓[bType File? f.p] 7 [ Cancel j 电 My N 曰呼口k选择需导入兀件的文件路径和文件名，点击 Open 按钮，兀件parts 信息便导入库中。

PADS9.3 -PADS Layout PCB坐标导出模板制作流程
1、在桌面上找到PADS Layout的快捷方式，双击或右击打开并运行如下图 1、图 2所示。

图 1
图 2
2、选择并点击上面菜单栏中的“Tools”，可以看到下拉菜单如下图3
图 3
3、选择“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，如图 4。

图 4
4、在向导中选择“PADS Layout Script Wizard”，然后点击“Run”，之后按照下面的步骤进行操作。

5、点击“Next”，在出现的向导中选择导出的坐标的格式，一般默认为Noteoad格式，这里我设置为Excel格式，之后点击“Next”，如图 7。

图 6
图 8
图 10
图 12
最后，选择“Finish”即可完成模板的创建，或可以点击“Finish & Run Report Now”，既可以出现EXCEL表格形式的坐标文件。

今后需要导出PCB上元器件坐标时，即可从“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，并在向导中选择“Excel-M”，然后点击”Run“即可。

图 13
（注：可编辑下载，若有不当之处，请指正，谢谢!）。

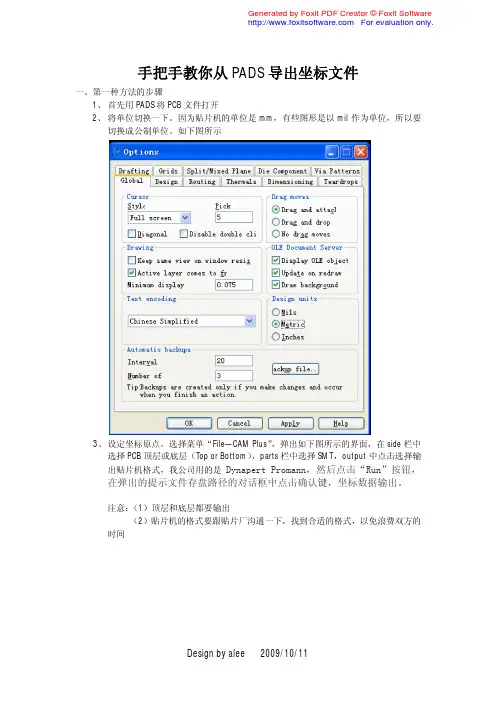

手把手教你从PADS导出坐标文件
一、第一种方法的步骤
1、首先用PADS将PCB文件打开
2、将单位切换一下。

因为贴片机的单位是mm，有些图形是以mil作为单位，所以要
切换成公制单位。

如下图所示
3、设定坐标原点。

选择菜单“File—CAM Plus”，弹出如下图所示的界面，在side栏中
选择PCB顶层或底层（Top or Bottom），parts栏中选择SMT，output中点击选择输出贴片机格式，我公司用的是D y n a p e r t P r o m a n n，然后点击“R u n”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据输出。

注意：（1）顶层和底层都要输出
（2）贴片机的格式要跟贴片厂沟通一下，找到合适的格式，以免浪费双方的时间
二、第二种方法的步骤
1、打开PCBA文件
2、将单位设为公制单位
3、在菜单栏Tools\ Basic Scripts\ basic Scripts…如图1
4、弹出如图2的对话框，选择Excel Part List Report, 按命令Run。

PADS输出SMT坐标文件我们在进行SMT贴片时，需要用到器件的坐标文件，下面介绍几种从PADS Layout输出坐标文件的方法。

目录一、利用CAM插件输出坐标文件二、利用Basic Scripts工具输出坐标文件三、设置Basic Scripts工具一、利用CAM插件输出坐标文件1、点击File→CAM Plus2、Side选择TOP，代表当前导出的是TOP面器件的坐标，Parts 选择SMT，Output Format选择Dynapert Promann，点击运行，TOP面运行之后，Side再选择Bottom，再运行一次。

3、点击确定。

4、然后显示的就是坐标文件所在的目录。

5、按照上面的目录，找到坐标文件，注意：有两个文件，DYNPROSB和DYNPROST。

以上，利用CAM插件的方式导出坐标文件就完成了。

二、利用Basic Scripts工具输出坐标文件1、点击T ools→Basic Scripts2、点击17-Excel Part List Report后，再点击Run运行。

3、运行之后就自动了生成了Excel格式的坐标文件。

有的人在Basic Scripts界面下发现没有17-Excel Part List Report 这一项，我们可以点击Load File，会自动跳到PADS的安装目录下，我们选择第17项，加载后再Run。

三、设置Basic Scripts工具1、点击PADS Layout Script Wizard→Run2、点击Next3、选择Microsoft Excel，再点击Next。

4、选择PCB-Based Reports后，点击Next。

5、点击Next6、继续点击Next7、右边是我们要输出的内容；根据需要进行Add和Remove，Up和Down来对这些输出信息进行排序。

其中Position X和Position Y就是我们需要输出的坐标文件。

8、继续点击Next9、点击Finish&Run Report Now，即可输出坐标文件。

PADS导出贴片机坐标方法PADS是一款广泛使用的电子设计自动化(EDA)软件，用于电子电路设计和PCB布局。

在PCB设计完成后，导出贴片机的坐标是一个必要的步骤，以便快速高效地进行贴片和焊接工艺。

以下是一种常用的PADS导出贴片机坐标的方法：1. 打开PADS Layout和Assembly软件，加载PCB文件。

2. 进入焊接层，在“工具”菜单下选择“Extraction Setup”。

3. 在“Setup”对话框中，选择“Placement Extraction”选项卡。

4. 确保“Mark origin”复选框已选中。

这将确保导出的贴片机坐标是相对于原点的。

5. 在同一对话框中，在“Output Files”选项卡中选择输出文件类型。

常见的类型包括.csv、txt和.excel。

6.点击“OK”保存设置并关闭对话框。

7. 返回到焊接层，选择“Tools”菜单下的“Extract”选项。

9. 通过拖动鼠标选择要提取组件的区域，或者使用“Select all”按钮选择所有组件。

10.点击“OK”开始提取。

11.提取完成后，导出的坐标文件将存储在您在第5步中选择的目录中。

12. 打开导出文件，并确保坐标信息按照正确的格式进行排列。

通常，每个组件的坐标信息将包括设计ator、X坐标、Y坐标和旋转角度。

13.根据贴片机的格式要求，对坐标文件进行必要的修改和调整。

例如，一些贴片机可能要求使用特定的分隔符、单位或坐标系统。

14.保存并导出最终的贴片机坐标文件。

16.在贴片机上设置适当的参数，如进料器的位置、吸嘴的类型和速度等。

17.开始贴片和焊接工艺。

需要注意的是，该方法是一种常用的PADS导出贴片机坐标的方法，但具体步骤可能会因软件版本和配置而有所不同。

另外，为了保证贴片和焊接的准确性，建议在开始生产前对贴片机坐标进行验证和调整。

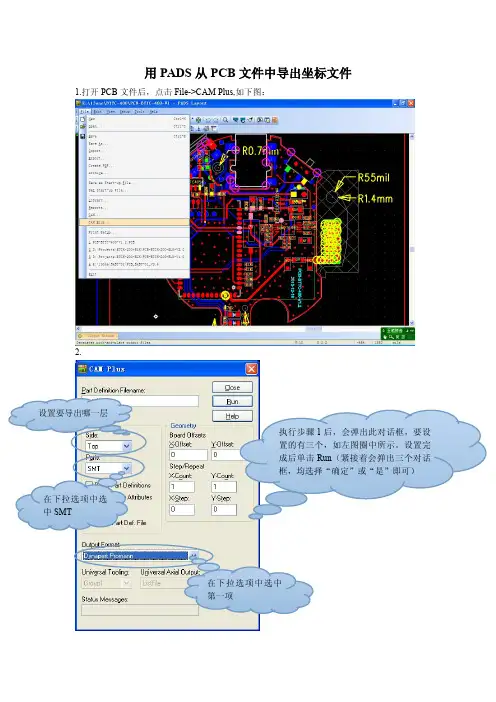

用PADS从PCB文件中导出坐标文件
