1.硬布线控制器硬布线控制器是将控制部件做成产生专门固定时序控制信号的逻辑电路，产生各种控制信号，因而又称为组合逻辑控制器。

这种逻辑电路以使用最少元件和取得最高操作速度为设计目标，因为该逻辑电路由门电路和触发器构成的复杂树型网络，所以称为硬布线控制器。

缺点：（A）．一旦控制部件构成后，除非重新设计和物理上对它重新布线，否则要想增加新的控制功能是不可能的（B）．当执行不同的机器指令时，通过激活一系列彼此很不相同的控制信号来实现对指令的解释，其结果使得控制器往往很少有明确的结构而变得杂乱无章组合逻辑控制器的最大优点是速度快，但是时序控制信号形成部件的结构不规整，使得设计、调试、维修较困难，难以实现设计自动化。

硬布线控制器逻辑设计中注意的事项 (1) 采用适宜指令格式，合理分配指令操作码； (2) 确定机器周期、节拍与主频； (3) 确定机器周期数及一周期内的操作； (4) 进行指令综合；综合所有指令的每一个操作命令，写出逻辑表达式，并进行化简。

(5) 明确组合逻辑电路。

将简化后的逻辑表达式用组合逻辑电路来实现。

操作命令的控制信号先用逻辑表达式列出，进行化简，考虑各种条件的约束，合理选用逻辑门电路、触发器等器件，采用组合逻辑电路的设计方法产生控制信号。

总之，控制信号的设计与实现，技巧性较强，目前已有一些专门的开发系统或工具供逻辑设计使用，但是，对全局的考虑主要依靠设计人员的智慧和经验实现。

2.微程序控制器采用微程序控制方式的控制器称为微程序控制器。

所谓微程序控制方式是指微命令不是由组合逻辑电路产生的，而是由微指令译码产生。

一条机器指令往往分成几步执行，将每一步操作所需的若干位命令以代码形式编写在一条微指令中，若干条微指令组成一端微程序，对应一条及其指令。

在设计CPU时，根据指令系统的需要，事先编制好各段微程序，且将它们存入一个专用存储器（称为控制存储器）中。

微程序控制器由指令寄存器IR、程序计数器PC、程序状态字寄存器PSW、时序系统、控制存储器CM、微指令寄存器以及微地址形成电路。

硬布线控制器组合逻辑单元logisim设计原理硬布线控制器是一种使用硬布线电路实现的组合逻辑控制器。

相比于其他逻辑控制器，硬布线控制器的一个主要优势是其实时性和可靠性。

这是因为硬布线控制器直接使用硬件电路实现逻辑功能，不需要经过中间步骤，使得其执行速度更快，同时也减少了电路中元件的数量，提高了电路的可靠性。

第一步是确定所需的逻辑功能。

硬布线控制器可以实现各种功能，如加法器、减法器、乘法器等。

设计者首先需要明确所需实现的功能，并根据功能需求来确定逻辑门的种类和数目。

第二步是确定输入和输出的位数。

输入和输出的位数决定了逻辑门的数量。

例如，如果需要一个8位加法器，需要8个输入引脚和2个输出引脚。

第三步是选择逻辑门的类型。

逻辑门有多种类型，如与门、或门、非门等。

选择逻辑门的类型需要根据功能需求和电路设计的时序要求来确定。

第四步是将逻辑门按照功能需求进行布线连接。

布线连接的方式可以通过各种方法实现，如连接线、跳线等。

具体的布线方式取决于电路设计者的个人喜好和电路的复杂程度。

第五步是进行模拟测试和调试。

设计者需要利用模拟工具，如logisim等，对设计的电路进行模拟测试和调试。

通过模拟测试，可以验证电路的正确性和稳定性，并进行必要的调整和优化。

以上是硬布线控制器的设计原理。

设计者需要在明确功能需求的基础上，选择适当的逻辑门类型，并进行布线连接。

通过模拟测试和调试，最终实现所需的功能。

硬布线控制器的设计过程需要充分考虑电路的性能要求和电路元件的可靠性，以确保电路的正确运行和长期稳定性。

计算机组成原理名词解释和简答第一章名词解释：1.中央处理器：主要由运算器和控制器组成。

控制部件，运算部件，存储部件相互协调，共同完成对指令的执行。

2.ALU：对数据进行算术和逻辑运算处理的部件。

3.数据通路：由操作元件和存储元件通过总线或分散方式连接而成的进行数据存储，处理和传送的路径。

4.控制器：对指令进行译码，产生各种操作控制信号，规定各个部件在何时做什么动作来控制数据的流动。

5.主存：存放指令和数据，并能由中央处理器（CPU）直接随机存取。

6.ISA：指令集体系结构：计算机硬件与系统软件之间的接口。

指令系统是核心部分，还包括数据类型，数据格式的定义，寄存器设计，I/O空间编址，数据传输方式，中断结构等。

7.响应时间：作业从开始提交到完成的时间，包括CPU执行时间，等待I/O的时间，系统运行其他用户程序的时间，以及操作系统运行时间。

8.CPU执行时间：CPU真正用于程序执行的时间。

包括用户CPU时间（执行用户程序代码的时间）和系统CPU时间（为了执行用户代码而需要CPU运行操作系统的时间）简答题：1.冯诺依曼计算机由那几部分组成，主要思想：①计算机应由运算器、控制器、存储器、输入设备和输出设备五个基本部件组成。

②各基本部件的功能是：存储器不仅能存放数据，而且也能存放指令，形式上两者没有区别，但计算机应能区分数据还是指令；控制器应能自动执行指令；运算器应能进行加/减/乘/除四种基本算术运算，并且也能进行一些逻辑运算和附加运算；操作人员可以通过输入设备、输出设备和主机进行通信。

③采用“存储程序”工作方式。

2.从源程序到可执行程序的过程：第二章名词解释：1.定点数：计算机中小数点固定在最左（或右）边的数2.汉字输入码：汉字用相应按键的组合进行编码表示3.汉字内码：计算机内部进行汉字存储，查找，传输和处理而采用的存储方式，两个字节表示一个内码4.大端方式：数据字的最低有效字节存放在大地址单元中5.边界对齐：要求数据的地址是相应的边界地址。

计算机原理6.8硬布线控制器设计1、基本原理控制器的核⼼功能是完成指令的⾃动执⾏，⽽指令的⾃动执⾏有赖于各功能部件之间的数据通路的建⽴，⽽数据通路的建⽴，有赖于控制器⽣成控制信号的序列，所以，从宏观上看，控制器可以看作为⼀个能够产⽣固定的时序控制信号的逻辑电路。

这个逻辑电路的输⼊是指令译码信号，每⼀条指令都会产⽣⼀个译码输出，另⼀个输⼊是时钟信号，还有就是指令执⾏时的⼀些反馈信号，输出就是各功能部件所需要的微操作控制信号序列，2、单总线结构CPU3、单总线结构CPU指令周期在设计硬布线控制器的时候有两种思路，第⼀种是所有的指令执⾏可能是定长的指令周期，在这种⽅法⾥，我们应该取所有指令⾥⾯最慢的那条指令进⾏同步，在这⾥因为load指令所需要的时间最长，所以我们⽤load指令的8个时钟周期进⾏同步，它需要两个机器周期分别完成取指令和执⾏指令（这⾥假设⼀个机器周期为4个时钟周期）第⼆种⽅法就是⽤边长指令周期的⽅法，更加灵活。

⾸先来看定长指令周期的设计过程：要设计定长指令周期，我们需要⾸先构建它的时序产⽣器，也就是⽣成传统的三级时序的这样⼀个时序产⽣器，由三级时序产⽣器⾥⾯⾮常重要的⼀个基础的时钟，就是节拍脉冲，由节拍脉冲⽣成具体的状态周期电位，状态周期电位包括取指令周期单位和执⾏指令周期单位，这个电位信号标识对应当前指令处于哪⼀个周期，我们还要有节拍电位，三级时序指的就是，节拍脉冲、状态周期电位、节拍电位。

5、时序产⽣器状态机6、硬布线控制器基本架构7、单总线cpu控制信号⽣成8、固定指令周期硬布线控制器设计过程1、设计三级时序产⽣器：所有指令固定机器周期数，节拍数2、列出所有机器指令的指令周期流程图，明确每个节拍的控制信号，3、找出产⽣同⼀微操作控制信号的条件4、写处各微操作控制信号的布尔表达式5、化简各表达式6、利⽤组合逻辑电路实现。

变长指令周期的硬布线控制器设计在指令执⾏过程中，状态的切换除了与时钟有关系以外，还跟指令的译码信号有关系，我们将所有指令在执⾏的不同阶段，都⽤⼀个状态唯⼀的标识，⽐如上表中，将指令分节拍表⽰成了16个状态来表⽰，我们⽤⼀个四位的状态机来表⽰指令执⾏的不同的状态，这样的话，指令执⾏过程中，所有的信号只与对应的状态有关，所以有了状态机以后，对应的最终的控制信号，只与状态机的现态有关。

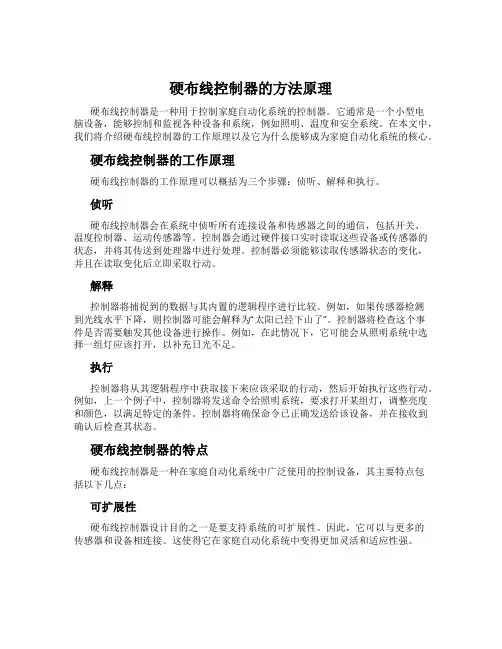

硬布线控制器的方法原理硬布线控制器是一种用于控制家庭自动化系统的控制器。

它通常是一个小型电脑设备，能够控制和监视各种设备和系统，例如照明、温度和安全系统。

在本文中，我们将介绍硬布线控制器的工作原理以及它为什么能够成为家庭自动化系统的核心。

硬布线控制器的工作原理硬布线控制器的工作原理可以概括为三个步骤：侦听、解释和执行。

侦听硬布线控制器会在系统中侦听所有连接设备和传感器之间的通信，包括开关、温度控制器、运动传感器等。

控制器会通过硬件接口实时读取这些设备或传感器的状态，并将其传送到处理器中进行处理。

控制器必须能够读取传感器状态的变化，并且在读取变化后立即采取行动。

解释控制器将捕捉到的数据与其内置的逻辑程序进行比较。

例如，如果传感器检测到光线水平下降，则控制器可能会解释为“太阳已经下山了”。

控制器将检查这个事件是否需要触发其他设备进行操作。

例如，在此情况下，它可能会从照明系统中选择一组灯应该打开，以补充日光不足。

执行控制器将从其逻辑程序中获取接下来应该采取的行动，然后开始执行这些行动。

例如，上一个例子中，控制器将发送命令给照明系统，要求打开某组灯，调整亮度和颜色，以满足特定的条件。

控制器将确保命令已正确发送给该设备，并在接收到确认后检查其状态。

硬布线控制器的特点硬布线控制器是一种在家庭自动化系统中广泛使用的控制设备，其主要特点包括以下几点：可扩展性硬布线控制器设计目的之一是要支持系统的可扩展性。

因此，它可以与更多的传感器和设备相连接。

这使得它在家庭自动化系统中变得更加灵活和适应性强。

高响应时间硬布线控制器通过监视连接的设备和传感器的通信来实时响应事件，因此它可以几乎立即做出决策并反映到家庭自动化系统中。

这使得它在安全和能源管理方面成为一种非常实用和有价值的工具。

安全硬布线控制器在家庭自动化系统中起着非常重要的作用，因此必须具有安全保护措施。

现代硬件控制器通常使用各种加密技术来确保其通信和数据保密性。

系统集成硬布线控制器具有强大的系统集成能力，可以与其他家庭自动化系统中的设备和系统集成。

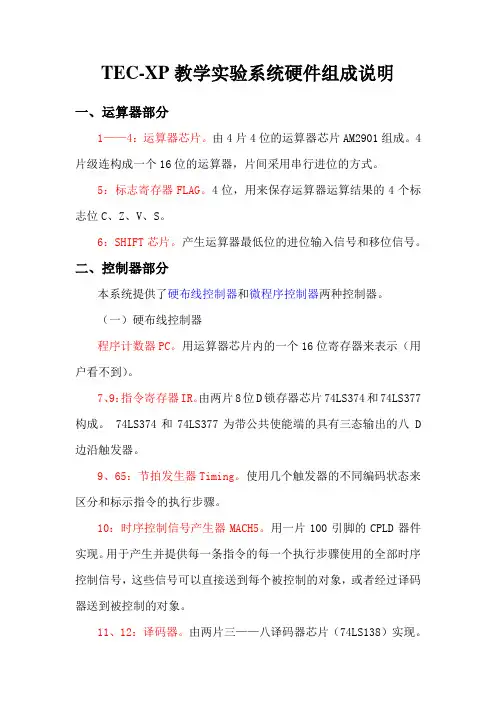

TEC-XP教学实验系统硬件组成说明一、运算器部分1——4：运算器芯片。

由4片4位的运算器芯片AM2901组成。

4片级连构成一个16位的运算器，片间采用串行进位的方式。

5：标志寄存器FLAG。

4位，用来保存运算器运算结果的4个标志位C、Z、V、S。

6：SHIFT芯片。

产生运算器最低位的进位输入信号和移位信号。

二、控制器部分本系统提供了硬布线控制器和微程序控制器两种控制器。

（一）硬布线控制器程序计数器PC。

用运算器芯片内的一个16位寄存器来表示（用户看不到）。

7、9：指令寄存器IR。

由两片8位D锁存器芯片74LS374和74LS377构成。

74LS374和74LS377为带公共使能端的具有三态输出的八 D 边沿触发器。

9、65：节拍发生器Timing。

使用几个触发器的不同编码状态来区分和标示指令的执行步骤。

10：时序控制信号产生器MACH5。

用一片100引脚的CPLD器件实现。

用于产生并提供每一条指令的每一个执行步骤使用的全部时序控制信号，这些信号可以直接送到每个被控制的对象，或者经过译码器送到被控制的对象。

11、12：译码器。

由两片三——八译码器芯片（74LS138）实现。

（二）微程序控制器程序计数器PC。

（同硬布线控制器）。

7、9：指令寄存器IR。

（同硬布线控制器）。

14：微指令地址映射部件MAPROM。

由一片28C64型ROM芯片实现。

MAPROM的地址输入是指令寄存器IR给出的8位指令操作码，其输出内容为这条指令对应的微程序段的入口地址。

13：微程序控制器AM2910。

用于产生下一条微指令的地址。

18：微指令转移的条件判断电路。

由一片GAL20V8实现。

15、16：控制存储器。

由两片28C64型ROM芯片构成。

用于存放本系统的微程序。

（15、16只是控制存储器的一部分，用于存放微指令的16位下地址。

另一部分在芯片10中，存放32位的微命令信号）47、51：微指令寄存器。

由一片8位D锁存器芯片74LS374和一片8位带清0控制的D锁存器芯片74LS273构成。
