硬布线控制器的设计与调试
·
·
·
1.TEC－4计算机组成原理实验系统一台
2.直流万用表一只
3.集成电路建议使用ISP芯片（一片ispLSI1032）。
采用ISP器件，则需要一台PC机运行设计自动化软件(例如ispEXPERT)作设计、编程和下载使用。
二、总体设计思路（描述指令系统，给数据通路）
采用与模型计算机相同的指令系统，即12条机器指令。
实验设计中采用该指令系统的子集：去掉中断指令后的3条机器指令，只保留9条指令。
采用的数据通路和微程序控制器方案相同。
·数据通路图和数据通路控制信号
DBUS
图4 数据通路总体图

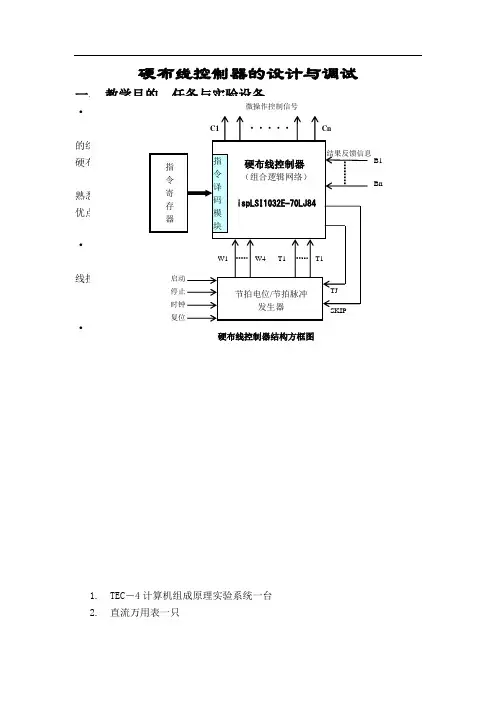

控制器的设计思路
硬布线控制器能够实现控制功能，关键在于它的组合逻辑译码电路。
译码电路的任务就是将一系列有关指令、时序等的输入信号，转化为一个个控制信号，输出到各执行部件中。
2。
1.硬布线控制器硬布线控制器是将控制部件做成产生专门固定时序控制信号的逻辑电路，产生各种控制信号，因而又称为组合逻辑控制器。
这种逻辑电路以使用最少元件和取得最高操作速度为设计目标，因为该逻辑电路由门电路和触发器构成的复杂树型网络，所以称为硬布线控制器。
缺点：（A）．一旦控制部件构成后，除非重新设计和物理上对它重新布线，否则要想增加新的控制功能是不可能的（B）．当执行不同的机器指令时，通过激活一系列彼此很不相同的控制信号来实现对指令的解释，其结果使得控制器往往很少有明确的结构而变得杂乱无章组合逻辑控制器的最大优点是速度快，但是时序控制信号形成部件的结构不规整，使得设计、调试、维修较困难，难以实现设计自动化。
硬布线控制器逻辑设计中注意的事项 (1) 采用适宜指令格式，合理分配指令操作码； (2) 确定机器周期、节拍与主频； (3) 确定机器周期数及一周期内的操作； (4) 进行指令综合；综合所有指令的每一个操作命令，写出逻辑表达式，并进行化简。
(5) 明确组合逻辑电路。
将简化后的逻辑表达式用组合逻辑电路来实现。
操作命令的控制信号先用逻辑表达式列出，进行化简，考虑各种条件的约束，合理选用逻辑门电路、触发器等器件，采用组合逻辑电路的设计方法产生控制信号。
总之，控制信号的设计与实现，技巧性较强，目前已有一些专门的开发系统或工具供逻辑设计使用，但是，对全局的考虑主要依靠设计人员的智慧和经验实现。
2.微程序控制器采用微程序控制方式的控制器称为微程序控制器。
所谓微程序控制方式是指微命令不是由组合逻辑电路产生的，而是由微指令译码产生。
一条机器指令往往分成几步执行，将每一步操作所需的若干位命令以代码形式编写在一条微指令中，若干条微指令组成一端微程序，对应一条及其指令。
在设计CPU时，根据指令系统的需要，事先编制好各段微程序，且将它们存入一个专用存储器（称为控制存储器）中。
微程序控制器由指令寄存器IR、程序计数器PC、程序状态字寄存器PSW、时序系统、控制存储器CM、微指令寄存器以及微地址形成电路。

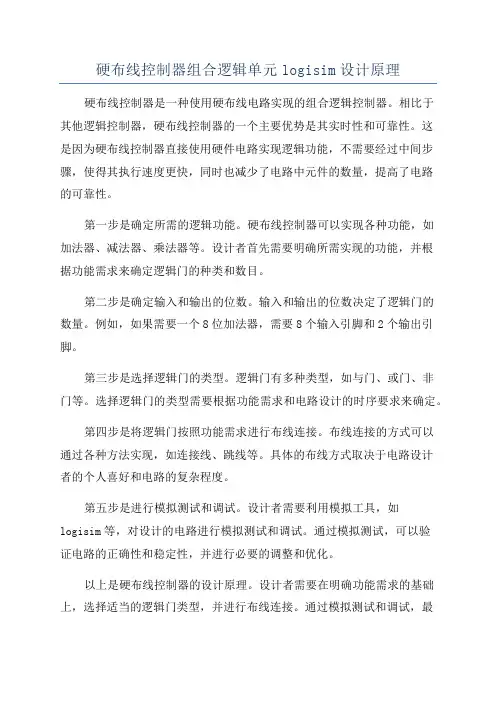

硬布线控制器组合逻辑单元logisim设计原理硬布线控制器是一种使用硬布线电路实现的组合逻辑控制器。
相比于其他逻辑控制器，硬布线控制器的一个主要优势是其实时性和可靠性。
这是因为硬布线控制器直接使用硬件电路实现逻辑功能，不需要经过中间步骤，使得其执行速度更快，同时也减少了电路中元件的数量，提高了电路的可靠性。
第一步是确定所需的逻辑功能。
硬布线控制器可以实现各种功能，如加法器、减法器、乘法器等。
设计者首先需要明确所需实现的功能，并根据功能需求来确定逻辑门的种类和数目。
第二步是确定输入和输出的位数。
输入和输出的位数决定了逻辑门的数量。
例如，如果需要一个8位加法器，需要8个输入引脚和2个输出引脚。
第三步是选择逻辑门的类型。
逻辑门有多种类型，如与门、或门、非门等。
选择逻辑门的类型需要根据功能需求和电路设计的时序要求来确定。
第四步是将逻辑门按照功能需求进行布线连接。
布线连接的方式可以通过各种方法实现，如连接线、跳线等。
具体的布线方式取决于电路设计者的个人喜好和电路的复杂程度。
第五步是进行模拟测试和调试。
设计者需要利用模拟工具，如logisim等，对设计的电路进行模拟测试和调试。
通过模拟测试，可以验证电路的正确性和稳定性，并进行必要的调整和优化。
以上是硬布线控制器的设计原理。
设计者需要在明确功能需求的基础上，选择适当的逻辑门类型，并进行布线连接。
通过模拟测试和调试，最终实现所需的功能。
硬布线控制器的设计过程需要充分考虑电路的性能要求和电路元件的可靠性，以确保电路的正确运行和长期稳定性。

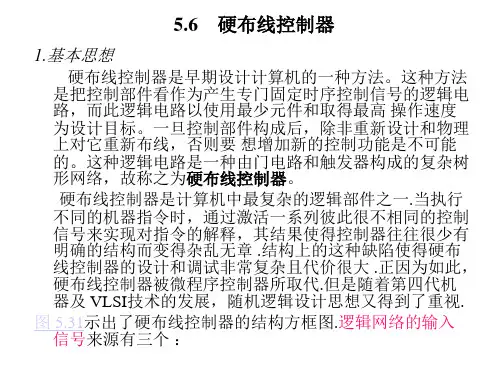

硬布线控制器计算机组成原理实验课常规型硬布线控制器的设计与调试科目：计算机组成原理指导教师：实验人：实验时间：实验背景硬布线控制器是早期设计计算机的一种方法。
这种方法是把控制部件看作为产生专门固定时序控制信号的逻辑电路，二次逻辑电路以示用最少元件和取得最高操作速度为设计目标。
一旦控制部件构成后，除非重新设计和物理上对它重新布线，否则要想增加新的控制功计算机组成原理实验课能是不可能的。
硬布线控制器是计算机中最复杂的逻辑部件之一，由于其结构上的缺陷使得对它进行设计和调试非常复杂且代价很大。
正因为如此，硬布线控制器被微程序控制器所取代。
但是随着新一代机器及VLSI技术的发展，硬布线逻辑设计思想又得到了重视。
设计要求针对TEC-4实验台利用isp__芯片设计一个硬布线控制器，本控制器可以执行五条控制台指令：PR,KRD,KWE,KLD,KRR以及九条机器指令:ADD,SUB,MUL,AND,STA,LDA,JMP, JC,STP。
实验目的融会贯通计算机组成原理课程和计算机系统结构课程的内容，通过知识的综合运用，加深对计算机系统各模块的工作原理及相互联系的认识，特别是对硬联线控制器的认识。
学习运用ISP技术进行设计和调试的基本步骤和方法，熟悉集成开发软件中设计，模拟调试工具的使用，体会ISP技术相对于传统开发技术的优点。
培养科学研究的独立工作能力，取得工程设计与组装调试的实践经验。
实验设备TEC-4计算机组成原理实验系统一台双踪示波器一台逻辑测试笔一只isp__芯片一个Lattice公司的IspExpert软件实验准备时序信号发生器:由晶体振荡器产生MF信号（频率1MHz），同时产生T1,T2,T3,T4，W1,W2,W3,W4时序信号，关系如下图。
其中W1,W2,W3,W4用于硬布线控制器的节拍信号计算机组成原理实验课实验台上自选器件实验区提供有Isp__芯片及下载插座，可以从PC机上编程下载DB,DP,DZ：DP＝1时，计算机处于单拍工作方式，按一次QD发送一组时序信号T1,T2,T3,T4；DB＝1时，计算机处于单步方式，按一次QD 发送一组W1,W2,W3,W4时序脉冲，同时如果执行过程当中遇到TJ指令，将停在当前节拍脉冲的T4时刻。
硬布线控制器的方法原理硬布线控制器是一种常用的电气控制设备，用于实现电气设备的远程控制和自动化控制。
本文将介绍硬布线控制器的基本工作原理、主要组成部分和应用场合。
工作原理硬布线控制器是通过硬布线连接各种传感器和执行器，通过编程实现电气设备的自动化控制。
其基本工作原理是利用电磁继电器等电气元器件实现电路的断开和闭合，并调节输出信号的电压值来控制执行器的运动。
具体来说，当外部信号作用于传感器时，硬布线控制器将接收到相应的信号，并对信号进行解码和判断。
根据预先设定的逻辑控制程序，硬布线控制器将输出相应的控制信号，控制执行器的动作。
组成部分硬布线控制器主要由控制器、信号采集模块、执行模块、电源模块等组成，具体包括以下几个方面：控制器硬布线控制器的控制器通常由高速处理器芯片组成。
控制器负责接收各种传感器信号，进行逻辑判断，并向执行模块输出控制信号。
信号采集模块信号采集模块是硬布线控制器的重要组成部分。
其主要功能是对外部信号进行检测和采集，并将数字信号通过接口传输到控制器中进行处理。
执行模块执行模块是实现硬布线控制器输出信号的关键部件。
执行模块通常由电磁继电器、电机等执行器组成，负责执行控制器输出的控制信号，并将操作结果反馈给控制器。
电源模块电源模块为硬布线控制器提供工作所需的电源，一般采用直流电源或交流电源。
其主要功能是将电源电压转换为控制器和执行模块所需的工作电压。
应用场合硬布线控制器广泛应用于自动化生产线、智能建筑、环境监测等领域。
以下是一些应用场合的举例：自动化生产线硬布线控制器可以实现自动化生产线上的各种执行器的控制，保证不同设备之间的同步协调和高效运转。
智能建筑在智能建筑中，硬布线控制器主要负责对综合楼宇自动化领域的照明、温度、湿度、空气流通、门窗控制等设备进行自动化控制。
环境监测硬布线控制器也可以应用在环境监测领域，通过对温度、湿度、空气质量等环境参数的监测，实现环境数据的采集和分析。
总结硬布线控制器是一种常用的电气控制设备。

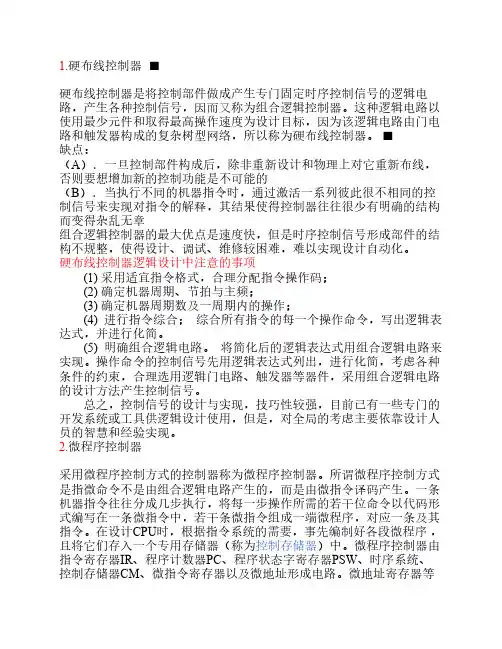

硬布线控制器和微程序控制器1.硬布线控制器硬布线控制器是将控制部件做成产生专门固定时序控制信号的逻辑电路，产生各种控制信号，因而又称为组合逻辑控制器。
这种逻辑电路以使用最少元件和取得最高操作速度为设计目标，因为该逻辑电路由门电路和触发器构成的复杂树型网络，所以称为硬布线控制器。
缺点:(A)(一旦控制部件构成后，除非重新设计和物理上对它重新布线，否则要想增加新的控制功能是不可能的(B)(当执行不同的机器指令时，通过激活一系列彼此很不相同的控制信号来实现对指令的解释，其结果使得控制器往往很少有明确的结构而变得杂乱无章组合逻辑控制器的最大优点是速度快，但是时序控制信号形成部件的结构不规整，使得设计、调试、维修较困难，难以实现设计自动化。
硬布线控制器逻辑设计中注意的事项(1) 采用适宜指令格式，合理分配指令操作码;(2) 确定机器周期、节拍与主频;(3) 确定机器周期数及一周期内的操作;(4) 进行指令综合; 综合所有指令的每一个操作命令，写出逻辑表达式，并进行化简。
(5) 明确组合逻辑电路。
将简化后的逻辑表达式用组合逻辑电路来实现。
操作命令的控制信号先用逻辑表达式列出，进行化简，考虑各种条件的约束，合理选用逻辑门电路、触发器等器件，采用组合逻辑电路的设计方法产生控制信号。
总之，控制信号的设计与实现，技巧性较强，目前已有一些专门的开发系统或工具供逻辑设计使用，但是，对全局的考虑主要依靠设计人员的智慧和经验实现。
2.微程序控制器采用微程序控制方式的控制器称为微程序控制器。
所谓微程序控制方式是指微命令不是由组合逻辑电路产生的，而是由微指令译码产生。
一条机器指令往往分成几步执行，将每一步操作所需的若干位命令以代码形式编写在一条微指令中，若干条微指令组成一端微程序，对应一条及其指令。
在设计CPU时，根据指令系统的需要，事先编制好各段微程序，且将它们存入一个专用存储器(称为控制存储器)中。
微程序控制器由指令寄存器IR、程序计数器PC、程序状态字寄存器PSW、时序系统、控制存储器CM、微指令寄存器以及微地址形成电路。
