PT100 三线制和四线制的测量原理区别

三线制pt100测温原理三线制PT100测温原理介绍PT100是一种常用的电阻温度传感器，广泛应用于各种工业自动化领域。

它通过测量电阻的变化来反映被测物体的温度。

三线制PT100是一种特殊的PT100电阻温度传感器，相较于两线制PT100具有更高的精度和可靠性。

基本原理PT100是根据电阻温度关系曲线来工作的，其电阻值与温度呈线性关系。

一般来说，PT100在0℃时的电阻值为100欧姆，随着温度的变化，电阻值也相应发生变化。

三线制PT100是通过电流的方式来测量电阻值，从而反映被测物体的温度。

工作原理三线制PT100工作原理如下： 1. 首先，通过传感器输入电路提供给PT100传感器一定的电流。

2. PT100传感器根据被测物体的温度变化，产生相应的电阻变化。

3. 这个电阻变化通过测量电桥电压来得到。

4. 由于电桥电路的特殊设计，当PT100传感器的电阻值发生变化时，电桥电路的输出电压发生相应的变化。

5. 这个输出电压经过放大、滤波等处理，最终转化为可供显示或控制的电信号。

优点与应用三线制PT100相较于两线制PT100具有如下优点： - 三线制PT100可以通过电流补偿的方式消除导线电阻对温度测量结果的影响，提高测量的精度和可靠性。

- 三线制PT100传感器的测量范围更广，可以覆盖更大的温度范围。

- 三线制PT100传感器抗干扰能力较强，适用于恶劣的工业环境。

三线制PT100广泛应用于以下领域： - 工业温度控制系统 - 化工和石油工业 - 食品加工和医药工业 - 制冷和空调系统 - 实验室等科研领域总结三线制PT100利用电阻温度关系曲线来测量温度，通过测量电阻的变化来反映被测物体的温度。

它通过电流补偿消除导线电阻对测量结果的影响，具有较高的精度和可靠性。

在各种工业自动化领域广泛应用，成为温度测量的重要手段。

原理解析电阻温度关系曲线PT100的工作原理基于电阻温度关系曲线，即随着温度变化，电阻值也会发生相应的变化。

2线、3线、4线热电阻测温原理有何区别作者:不详来源:网上收集更新日期：2009-6-10 阅读次数： 306与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。

I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

4线就是从热电阻两端引出4线，和4个端子连接。

3线就是引出3线，这需要检测设备方的I-\V-短接。

2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。

测温原理都一样，只是接线区别测温原理都一样，只是接线区别。

应该说，电流回路和电压测量回路是否分开接线的问题。

2线，电流回路和电压测量回路合二为1，精度差。

3线，电流回路的参考位和电压测量回路的参考位为一条线。

精度稍好。

4线，电路回路和电压测量回路独立分开，精度高，但费线。

热电阻目录[隐藏]热电阻的信号连接方式热电阻的结构热电阻测温系统的组成热电偶和热电阻的区别热电阻简介热电阻是中低温区最常用的一种温度检测器。

它的主要特点是测量精度高，性能稳定。

其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

金属热电阻的感温元件有石英套管十字骨架结构，麻花骨架结构得杆式结构等。

金属热电阻常用的感温材料种类较多，最常用的是铂丝。

工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍、钨、银等。

薄膜热电阻是利用电子阴极溅射的方法制造，可实现工业化大批量生产。

其中骨架用陶瓷，引线采用铂钯合金。

热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻种类1）普通型热电阻从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。

传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值几线制是指的信号采用几根线来定义的.电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1所示。

变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。

显示仪表只需要串在电路中即可。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。

这使得两线制传感器的设计成为可能。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。

两者之间距离可能数十至数百米。

按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值几线制是指的信号采用几根线来定义的.电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1所示。

变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。

显示仪表只需要串在电路中即可。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。

这使得两线制传感器的设计成为可能。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。

两者之间距离可能数十至数百米。

按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。

Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：(1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

(2)三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端子和V-端子短接)。

精度稍好。

(3)两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。

测量精度差。

模块中A、B两个端子是用来接收电压信号的，一般是毫伏级电压信号。

C端是一个电流输出端子，工作时由采集模块输出一个恒定的电流信号。

这样在热电阻C、B端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样，A、B端的电压信号就随着温度的变化而线性变化。

达到测温的目的。

其实有两线制、三线制、四线制三种，如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就OK了，当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。

两线制在测量精度不是很高的情况下使用三线制应用较广泛四线制用于精度高的场合。

热电阻温度测量原理及常用接线方式热电阻（如Pt100）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。

[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。

文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。

0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。

用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。

三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。

采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。

四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值几线制是指的信号采用几根线来定义的.电流输出型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1所示。

变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。

显示仪表只需要串在电路中即可。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。

这使得两线制传感器的设计成为可能。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。

两者之间距离可能数十至数百米。

按一百米距离计算，省去2根信号传输导线意味着成本降低近百元！另外四线制变送器和三线制变送器因导线内电流不对称必须使用昂贵的屏蔽线,而两线制变送器可使用非常便宜的的双绞线导线,因此在应用中两线制变送器必然是首选。

PtIOO 热电阻两线制、三线制和四线制接线对测温精度的影响 1、 PtIOO 热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2、 PtIOO 热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对 PtIOO 铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备 （温控仪、PLC 输入等）都有四个接线端子：1+、I-、V+、V-。

其中，1+、I-端是为了给热电阻提供恒定的电流， V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

请参阅下图： （1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。

⑵三线制就是引出三线， PtIOOB 铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。

精度稍好。

（3）两线制就使引出两线，PtIOOB 铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。

测量精度差。

模块中A 、B 两个端子是用来接收电压信号的，一般是毫伏级电压信号。

出端子，工作时由采集模块输出一个恒定的电流信号。

这样在热电阻 C 端是一个电流输 C 、B 端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样， A 、B 端的电压信号就随着温度的变化而线性变化。

达到测温的目的。

RTC 4 结(Ml 嵐地iLA 冃屮从*廉厂密可口生£七M R从亠期F *肝C 的鼻岐屯甩A- Swia*a- Scurce吐整开工曲R_i-hRi_2=i^S其实有两线制、三线制、四线制三种，如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就0K 了，当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。

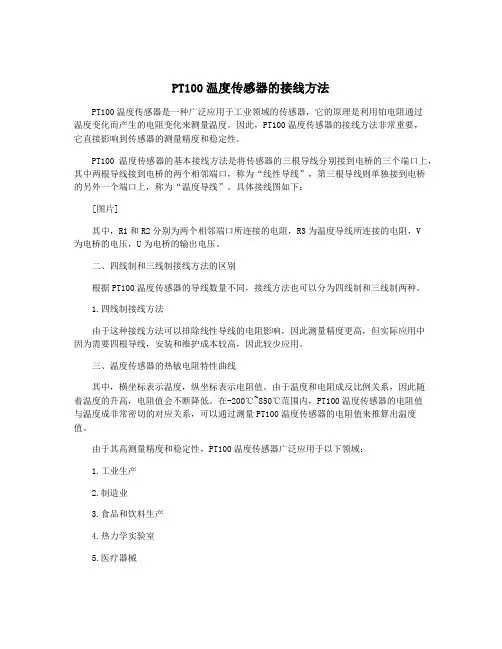

PT100温度传感器的接线方法PT100温度传感器是一种广泛应用于工业领域的传感器，它的原理是利用铂电阻通过温度变化而产生的电阻变化来测量温度。

因此，PT100温度传感器的接线方法非常重要，它直接影响到传感器的测量精度和稳定性。

PT100温度传感器的基本接线方法是将传感器的三根导线分别接到电桥的三个端口上，其中两根导线接到电桥的两个相邻端口，称为“线性导线”，第三根导线则单独接到电桥的另外一个端口上，称为“温度导线”。

具体接线图如下：[图片]其中，R1和R2分别为两个相邻端口所连接的电阻，R3为温度导线所连接的电阻，V为电桥的电压，U为电桥的输出电压。

二、四线制和三线制接线方法的区别根据PT100温度传感器的导线数量不同，接线方法也可以分为四线制和三线制两种。

1.四线制接线方法由于这种接线方法可以排除线性导线的电阻影响，因此测量精度更高，但实际应用中因为需要四根导线，安装和维护成本较高，因此较少应用。

三、温度传感器的热敏电阻特性曲线其中，横坐标表示温度，纵坐标表示电阻值。

由于温度和电阻成反比例关系，因此随着温度的升高，电阻值会不断降低。

在-200℃~850℃范围内，PT100温度传感器的电阻值与温度成非常密切的对应关系，可以通过测量PT100温度传感器的电阻值来推算出温度值。

由于其高测量精度和稳定性，PT100温度传感器广泛应用于以下领域：1.工业生产2.制造业3.食品和饮料生产4.热力学实验室5.医疗器械总之，PT100温度传感器在工业领域有着非常重要的地位，相信在未来的发展中，PT100温度传感器将会进一步提高其测量精度和稳定性，并应用在更多的领域中。

3线制和4线制铂电阻一、铂电阻的概述铂电阻，作为一种常见的温度传感器，具有良好的线性特性、稳定可靠、精度高等特点。

它广泛应用于工业自动化、家电、医疗设备等领域，用于测量物体的温度。

根据电极数量的不同，铂电阻可分为3线制和4线制两种。

二、3线制铂电阻与4线制铂电阻的区别1.结构差异3线制铂电阻：3线制铂电阻由一个铂电阻元件和两个电极组成。

其中，一个电极连接电源，另一个电极用于测量信号。

4线制铂电阻：4线制铂电阻在3线制的基础上，增加了一个用于测量电流的电极。

这样，4线制铂电阻可以在测量温度的同时，消除引线电阻对测量结果的影响。

2.测量原理差异3线制铂电阻：通过测量电阻两端的电压，根据欧姆定律计算电阻值，从而得到温度。

4线制铂电阻：采用电流测量法，通过测量电流和电压的比值，得到电阻值，进一步计算温度。

由于4线制铂电阻消除了引线电阻的影响，其测量精度更高。

3.应用场景差异3线制铂电阻：适用于对温度测量精度要求不高的场合，如家庭用电器、工业控制等。

4线制铂电阻：适用于对温度测量精度要求较高的场合，如科研、实验室、高品质家电等。

三、选择适合自己的铂电阻注意事项1.根据测量精度要求选择：3线制铂电阻适用于一般场合，4线制铂电阻适用于高精度测量场合。

2.考虑电源电压和功率：选择与电源电压和设备功率相匹配的铂电阻。

3.考虑环境条件：如温度、湿度、腐蚀性等，选择耐受性较好的铂电阻。

4.选择正规厂家产品：确保产品质量和服务。

四、我国铂电阻行业发展现状与展望1.现状：我国铂电阻行业经过数十年的发展，已具备一定的产业规模，产品种类丰富，应用领域广泛。

但与国际先进水平相比，我国在技术研发、产品性能、市场份额等方面仍有较大差距。

2.展望：随着国家对智能制造、新能源等领域的政策支持，以及市场对高精度、低功耗、智能化铂电阻的需求不断增长，我国铂电阻行业将迎来新的发展机遇。

3线制和4线制铂电阻（最新版）目录1.铂电阻的概述2.3 线制铂电阻的工作原理3.4 线制铂电阻的工作原理4.3 线制和 4 线制铂电阻的优缺点比较5.应用领域和选择建议正文一、铂电阻的概述铂电阻，全称铂热电阻，是一种常用的温度传感器。

它主要由铂丝和引线构成，具有线性的电阻 - 温度特性。

铂电阻广泛应用于各种工业和科研领域，如环境监测、医疗设备、家电产品等。

二、3 线制铂电阻的工作原理3 线制铂电阻的温度测量系统主要由铂电阻传感器、电压源和测量电路组成。

其工作原理如下：1.铂电阻传感器通过引线连接到测量电路中。

2.电压源为测量电路提供稳定的电压。

3.测量电路通过铂电阻的电阻值计算出温度。

三、4 线制铂电阻的工作原理4 线制铂电阻的温度测量系统主要由铂电阻传感器、电压源、电流源和测量电路组成。

其工作原理如下：1.铂电阻传感器通过两组引线分别连接到测量电路和电流源。

2.电压源为测量电路提供稳定的电压，电流源为铂电阻提供稳定的电流。

3.测量电路通过铂电阻的电阻值和电流计算出温度。

四、3 线制和 4 线制铂电阻的优缺点比较1.3 线制铂电阻优点：结构简单，成本较低，适用于对温度精度要求不高的场合。

缺点：受引线电阻影响较大，温度测量精度相对较低。

2.4 线制铂电阻优点：引线电阻影响较小，温度测量精度较高。

缺点：结构相对复杂，成本较高。

五、应用领域和选择建议1.应用领域：3 线制铂电阻适用于一般的工业和民用场合，如环境温度监测等；4 线制铂电阻适用于对温度精度要求较高的场合，如科研实验、医疗设备等。

2.选择建议：根据实际应用场合的需求，选择合适的铂电阻类型。

对于对温度精度要求较高的场合，建议选择 4 线制铂电阻；对于对温度精度要求不高的场合，可以选择 3 线制铂电阻。

PT100 三线制和四线制的测量原理区别
1.接线方式的不同，在检测原理上的区别：
二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。

四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

2.为什么会产生不同的接线方式：
因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。

与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。

I+、I-、V+、V-。

其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。

4线就是从热电阻两端引出4线，和4个端子连接。

3线就是引出3线，这需要检测设备方的I-\V-短接。

2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。

3.不同的接线方式对精度的影响：
2线，电流回路和电压测量回路合二为1，精度差。

（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）
3线，电流回路的参考位和电压测量回路的参考位为一条线。

精度稍好。

4线，电路回路和电压测量回路独立分开，精度高，但费线。

另外，A级精度的热电阻是不能用2线制连接的。

热电阻温度计三线制与四线制
一起涨姿势～
我们都知道热电阻三线制与四线制是为了减少误差。

在上周五的例行培训中，有新同事就提到了这个问题，都知道是减少误差，那么是怎么减少的呢。

不知道大家对于这个问题是否熟悉。

为了克服由于导线电阻对温度测量造成的误差，在热电阻温度计中引入了三线制和四线制，用以补偿电路。

这句话大家都很熟悉了。

今天我们一起来通过图文并茂的形式看看热电阻温度三线制和四线制是如何进行补偿的。

热电阻三线制
三线制测温时，线上电阻rA和rB阻值相抵，如果近似相等时rA-rB为零。

热电阻四线制
四线制测温时，在测量电路上加载恒定电流i，在测热电阻电压的内线电路中保证只测量电压，而无电流通过。

三线制与四线制的区别在于精度: 四线制较三线制测量精度更高，而四线制需要多一根电缆，成本较三线制更高。

pt100热电阻三根线原理以pt100热电阻三根线原理为标题的文章一、引言热电阻是一种常用的温度传感器，其中较为常见的一种是pt100热电阻。

在温度测量中，pt100热电阻具有较高的精度和稳定性，因此被广泛应用于工业控制、科学研究等领域。

本文将围绕pt100热电阻的三根线原理展开讨论。

二、pt100热电阻的基本原理pt100热电阻是一种基于材料电阻随温度变化的原理来进行温度测量的传感器。

pt100热电阻的电阻值随着温度的变化而变化，呈线性关系。

通常情况下，它的电阻值在0℃时为100Ω，随着温度的升高，电阻值也相应增加。

三、三根线原理的介绍pt100热电阻的三根线原理是指在测量中使用三根导线来连接热电阻和测量仪表。

相对于两根导线原理，三根线原理能够减小导线电阻对测量结果的影响，提高测量的精度。

四、三根线原理的工作原理三根线原理通过在测量电路中引入第三根导线，将电流输入端和电流输出端分开，从而消除了导线电阻对测量结果的影响。

具体的工作原理如下：1. 电流输入端：电流从测量仪表的电流输入端通过第一根导线进入pt100热电阻，产生一个电压信号。

2. 第一根导线：第一根导线将电流输入端的电流引入pt100热电阻，由于导线电阻的存在，会在导线上产生一个电压降。

3. 第二根导线：第二根导线将pt100热电阻的电压信号输出到测量仪表的电流输出端。

4. 电流输出端：测量仪表的电流输出端接收到pt100热电阻的电压信号，并将其转换为相应的温度值。

通过以上的工作原理，三根线原理能够消除导线电阻对测量结果的影响，提高了测量的准确性和稳定性。

五、三根线原理的优势和应用相对于两根线原理，三根线原理具有以下优势：1. 提高测量精度：通过消除导线电阻的影响，三根线原理能够提高测量的精度，使测量结果更加准确。

2. 减小误差：由于导线电阻的存在，两根线原理在长距离传输时容易产生误差，而三根线原理能够减小这种误差。

3. 提高稳定性：三根线原理能够减小温度变化对测量结果的影响，提高测量的稳定性。
