Mapgis地质图的数字化流程图

数字化地质填图操作(野外部分)数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。

1资料收集、背景数据准备1.1资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。

收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专著、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。

1.2背景数据准备数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。

如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。

如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。

数字填图系统对于作为背景图层的地理底图数据有一定的要求，这些要求是：①数据的单位为米；②坐标系类型为北京54／西安80平面直角坐标系；③投影类型为高斯－克吕格投影，对于比例尺没有特殊的要求。

MapGIS数字制图的一般工作流程建议流程:ﻫ1准备底图：用Phoｔoｓhop等软件将bｍp等格式图像转为tiｆ格式图像ﻫ2图像配准（误差校正）：与地形图中的地理平面坐标配准或与该点的G ＰＳ坐标配准3读图分层：ﻫ建议线类文件中,将同类地质要素放在一个文件，如将地层分界线和断层线放在不同文件,或放在同一文件的不同图层中；ﻫ将图框及坐标线放在同一个文件的不同图层中，或放在不同文件中。

建议点类文件中，将地层符号(点类中的注释)放在一个文件,将坐标数值、文字说明放在一个文件。

4矢量化追踪各种线，形成线类文件。

ﻫ①矢量化追踪线（界线分叉处应断开、线头搭接处稍有出头；应充分发挥F１2、Ｆ９等功能键的作用）②进行自动剪断线ﻫ③清除重叠坐标及自相交ﻫ④清除微短线⑤自动接点平差ﻫ线类初步完成后，进行自动剪断线→清除重叠坐标及自相交→清除微短线→自动接点平差（应5以复制的线文件为基础，生预设好合适的搜索半径)→保存线文件后关闭之ﻫﻫ成区文件：ﻫ线转弧段线转弧段→清除线工作区→拓扑查错(多次查错，切实消除区的拓扑错误）→拓扑重建→逐一修改区参数(填充颜色、花纹等）→保存区文件ﻫ６编辑线文件：联接被剪断的断层线等（应当是完整的线目标）→逐一修改线参数（线型、颜色、宽度、图层等）ﻫ→保存线文件ﻫﻫ７输入并编辑点类文件。

8属性数据地层符号等注释中上下标输入请参见“文字注释上下标输入方法”ﻫﻫ采集:分别对各个点、线、区文件中的图元进行必要的属性数据采集ﻫ9组版及工程输出：在对地图各个部分数字化完成后,将不同的工程文件组织成地图版面,再在工程输出中输出结果图ﻫ文字注释上下标输入方法MａpGIＳ中输入字符串时，上下标输入方法：字符串属点类对象,用点类输入方式的注释输入。

ﻫ上标输入方法:输入字符串中，#＋之后的字符串为上标字符串。

例：输入文本框中输入:“ABＣＤ＃+1２WE”,注释表现为：ABＣD12WE下标输入方法:输入字符串中，＃－之后的字符串为下标字符串。

应用MAPGIS进行地质图矢量化流程详解编著：刘金刚MAPGIS简介它是我国自主研制开发的地理信息系统，是全球唯一的搭建式GIS数据中心集成开发平台，实现遥感处理与GIS完全融合，支持空中、地上、地表、地下全空间真三维一体化的GIS开发平台，广泛应用于地质勘探、矿产管理、生态监测、环境保护、土地管理、环境地质灾害预测、城市建设、地下管网等方面。

0前言当下，行业竞争日益激烈，招投标成为企业取得业务、延续命脉的重要来源，不仅要能制作出详实可行的投标书，更要使用专业软件制作出漂亮的地质图件从而在竞争脱颖而出，是每一个地质人员必须掌握的安身立命的业务能力之一。

1制图的程序制图流程使制图工作有条不紊地进行，避免由于操作过程混乱导致最终结果的不可利用。

1.1 制图流程1.2 准备工作在进行地质制图之前,应做好相应的制图资料准备,加快地质制图的过程。

(1)扫描图件（尽量平整）选取分辨率为300，TIFF或JPEG保存，用JPEG时质量因子选75以上（PS保存时，品质8以上）---新建文件夹（如地形地质图）---将扫描图片及后续的图形编辑文件都放入此文件夹---可将该文件夹设置为工作目录；(2)将扫描图片经PHOTOSHOP旋转水平---清晰化处理主要是亮度、对比度（如果非彩色图，可以转换为灰度图）---保存为TIFF格式或其它；1.3图像配准 1.3.1生成标准图框①“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：②以光栅图内图廓左下角X 及Y 值作为起始公里值，以内图廓右上角X 及Y 坐标值作为结束公里值，单位为公里。

原图左下角X 及Y 坐标值为：X=527.65；Y=4084.6；原图右上角X 及Y 坐标值为： X=528.60；Y=4085.90；③“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”④X 坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd 及yd 均为0.2，网格线类型选“绘制实线坐标线”，点参数---注释高度宽度都选 3。

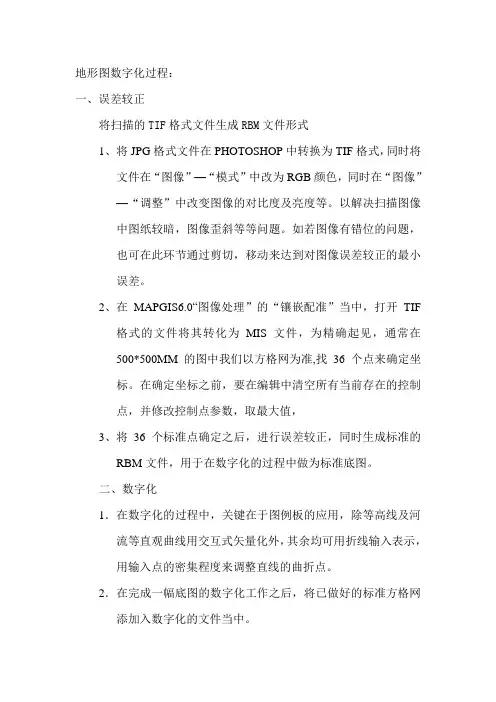

地形图数字化过程：一、误差较正将扫描的TIF格式文件生成RBM文件形式1、将JPG格式文件在PHOTOSHOP中转换为TIF格式，同时将文件在“图像”—“模式”中改为RGB颜色，同时在“图像”—“调整”中改变图像的对比度及亮度等。

以解决扫描图像中图纸较暗，图像歪斜等等问题。

如若图像有错位的问题，也可在此环节通过剪切，移动来达到对图像误差较正的最小误差。

2、在MAPGIS6.0“图像处理”的“镶嵌配准”当中，打开TIF格式的文件将其转化为MIS文件，为精确起见，通常在500*500MM的图中我们以方格网为准,找36个点来确定坐标。

在确定坐标之前，要在编辑中清空所有当前存在的控制点，并修改控制点参数，取最大值，3、将36个标准点确定之后，进行误差较正，同时生成标准的RBM文件，用于在数字化的过程中做为标准底图。

二、数字化1．在数字化的过程中，关键在于图例板的应用，除等高线及河流等直观曲线用交互式矢量化外，其余均可用折线输入表示，用输入点的密集程度来调整直线的曲折点。

2．在完成一幅底图的数字化工作之后，将已做好的标准方格网添加入数字化的文件当中。

三、入库前期准备工作将所有的数字化点线文件存在一个目录之下，根据一个坐标基点来确定所有图的位置（即X、Y轴的偏移量），推出所有图幅的偏移量，对每幅数字化文件进行坐标偏移。

四、图库管理1．在底图库管理中，输入图幅的纵横数量及X、Y起点坐标，则新建一个底图库文件x.dbs文件。

2．在图幅管理中的图库层类维护管理器的新建中，输入所数字化的任何一幅点线文件，以便来确定添加入库的点线文件的属性。

（注：在当前层类路径中选择所有数字图所属的目录）3．确认属性之后，选择图幅管理中的图幅批量入库，则自动生成地图库。

可通过图形显示来观看全区域的效果。

4．在图幅数据维护下可双击单个接图表图块来命名或修改其属性。

5．如果几幅图之间的属性不一致，则通过在属性库管理中找出一个标准值，将其它所对应的文件属性一一修改，统一属性后，即可入库成功。

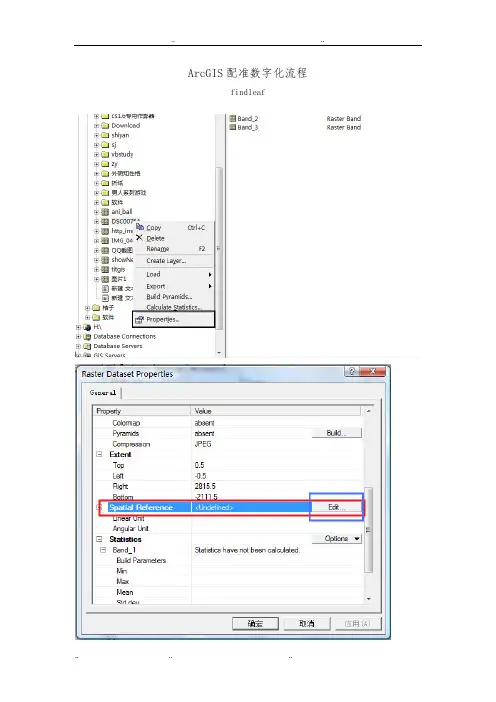

ArcGIS配准数字化流程findleaf选择一个有投影的地图，比如志红实验使用的中国地图，add即可，后点击apply，apply即可完成投影操作。

在arcmap中打开投影好的地图，如下图。

在工具条上右键，选择Georefercing，打开工具条。

打开的工具条如下所示：（即为配准工具条，所有的配准工作在其中完成）使用放大工具，方法到控制点：点击配准工具条上的图示按钮，开始添加控制点：添加控制点：在要添加的城市上单击左键添加控制点，之后点击右键，选择Input X and Y输入该点坐标：输入该点坐标；确定；一个控制点添加成功点击，全图显示，将窗口放大到另一控制点，同上述方法，添加控制点如果发现坐标输入错误，可以按照下图操作，编辑添加的控制点如下图编辑坐标点配准完成后：按如图操作导出配准后图像：保存即可。

之后开始数字化。

数字化步骤：1、在catelog中新建要数字化的shapefile，如下图：进入新建shapefile对话框：输入名称：（注意最好不要用中文和空格）选择shape的类型：有点、线、面。

依据数字化的容定。

比如：数字化城市点：name：cityFeature Type：Point点击edit编辑投影，使用导入的方法。

见下图：选择import，在出现的对话框中选择上面配准好导出的文件。

一直确认直到shapefile创建成功。

在新建的shapefile上右键选择properties 打开属性对话框。

定位到Fileds选项卡，将鼠标在下面的列表中单击激活一个框，如上图红线框的区域，输入要加入字段的名称，比如：新建的citier图层，数字化时要存入城市名称，则要新建字段name，右侧Data Type选择Text 来存储。

如图：应用，即可完成字段的添加。

下面开始数字化地图。

在arcmap中打开底图和要数字化的shapefile，本例为:cities, 如下图：先打开底图，后加入cities调入editor工具条，开始数字化：调入方法：在任意工具条上右键选择Editor即可，如图：图为调入的工具条：单击editor的editor菜单，选择开始编辑，下面即可开始数字化。

数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。

1 资料收集、背景数据准备1.1 资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。

收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专着、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。

1.2 背景数据准备数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。

如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。

如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。

数字填图系统对于作为背景图层的地理底图数据有一定的要求，这些要求是：①数据的单位为米；②坐标系类型为北京54／西安80平面直角坐标系；③投影类型为高斯－克吕格投影，对于比例尺没有特殊的要求。

为了满足以上要求必须对数字化的地形数据进行处理。

MapGIS数字制图的一般工作流程建议流程：1准备底图：用Photoshop等软件将bmp等格式图像转为tif格式图像2图像配准（误差校正）：与地形图中的地理平面坐标配准或与该点的GPS坐标配准3读图分层：建议线类文件中，将同类地质要素放在一个文件，如将地层分界线和断层线放在不同文件，或放在同一文件的不同图层中；将图框及坐标线放在同一个文件的不同图层中，或放在不同文件中。

建议点类文件中，将地层符号（点类中的注释）放在一个文件，将坐标数值、文字说明放在一个文件。

4矢量化追踪各种线，形成线类文件。

①矢量化追踪线（界线分叉处应断开、线头搭接处稍有出头；应充分发挥F12、F9等功能键的作用）②进行自动剪断线③清除重叠坐标及自相交④清除微短线⑤自动接点平差线类初步完成后，进行自动剪断线→清除重叠坐标及自相交→清除微短线→自动接点平差（应预设好合适的搜索半径）→保存线文件后关闭之5以复制的线文件为基础，生成区文件：线转弧段线转弧段→清除线工作区→拓扑查错（多次查错，切实消除区的拓扑错误）→拓扑重建→逐一修改区参数（填充颜色、花纹等）→保存区文件6编辑线文件：联接被剪断的断层线等（应当是完整的线目标）→逐一修改线参数（线型、颜色、宽度、图层等）→保存线文件7输入并编辑点类文件。

地层符号等注释中上下标输入请参见“文字注释上下标输入方法”8属性数据采集：分别对各个点、线、区文件中的图元进行必要的属性数据采集9组版及工程输出：在对地图各个部分数字化完成后，将不同的工程文件组织成地图版面，再在工程输出中输出结果图文字注释上下标输入方法MapGIS中输入字符串时，上下标输入方法：字符串属点类对象，用点类输入方式的注释输入。

上标输入方法：输入字符串中，#+之后的字符串为上标字符串。

例：输入文本框中输入：“ABCD#+12WE”，注释表现为：ABCD12WE下标输入方法：输入字符串中，#-之后的字符串为下标字符串。

例：输入文本框中输入：“ABCD#-WERT”，注释表现为：ABCD WERT若要在输入完上、下标后恢复原文本大小，加#=即可：例：输入文本框中输入：“ABCD#-WE#=RT”，注释表现为：ABCD WE RT输入文本框中输入：“ABCD#-WE#+RT#=EFG”，注释表现为：ABCD WE RT EFG例：输入文本框中输入：“ABCD#+WE#=RT”，注释表现为：ABCD WE RTMapGIS中分数式的输入方法：分数式输入方法：输入字符串中，/分子/分母/例：输入文本框中输入：“/ABCD/EFGHL/”，注释表现为：γδ∈等希腊字母之类的非英文字符输入：可先在Word中通过插入符号，将其生成在Word文档中，再将其通过剪切和粘贴操作转入MapGIS的文字串输入中。

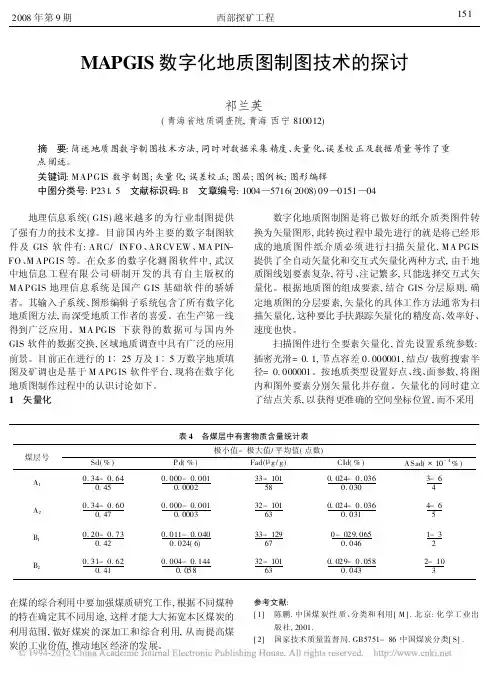

MAPGIS数字化地质图制图技术的探讨祁兰英(青海省地质调查院,青海西宁810012)摘要:简述地质图数字制图技术方法,同时对数据采集精度、矢量化、误差校正及数据质量等作了重点阐述。

关键词:MAPGIS数字制图;矢量化;误差校正;图层;图例板;图形编辑中图分类号:P23115文献标识码:B文章编号:1004)5716(2008)09)0151)04地理信息系统(GIS)越来越多的为行业制图提供了强有力的技术支撑。

目前国内外主要的数字制图软件及GIS软件有:ARC/INFO、ARCVEW、MA PIN-FO、M APGIS等。

在众多的数字化测图软件中,武汉中地信息工程有限公司研制开发的具有自主版权的MAPGIS地理信息系统是国产GIS基础软件的骄娇者。

其输入子系统、图形编辑子系统包含了所有数字化地质图方法,而深受地质工作者的喜爱。

在生产第一线得到广泛应用。

MA PGIS下获得的数据可与国内外GIS软件的数据交换,区域地质调查中具有广泛的应用前景。

目前正在进行的1B25万及1B5万数字地质填图及矿调也是基于M APGIS软件平台,现将在数字化地质图制作过程中的认识讨论如下。

1矢量化数字化地质图制图是将已做好的纸介质类图件转换为矢量图形,此转换过程中最先进行的就是将已经形成的地质图件纸介质必须进行扫描矢量化,MA PGIS 提供了全自动矢量化和交互式矢量化两种方式,由于地质图线划要素复杂,符号、注记繁多,只能选择交互式矢量化。

根据地质图的组成要素,结合GIS分层原则,确定地质图的分层要素,矢量化的具体工作方法通常为扫描矢量化,这种要比手扶跟踪矢量化的精度高、效率好、速度也快。

扫描图件进行全要素矢量化,首先设置系统参数:插密光滑=0.1,节点容差0.000001,结点/裁剪搜索半径=0.000001。

按地质类型设置好点、线、面参数,将图内和图外要素分别矢量化并存盘。

矢量化的同时建立了结点关系,以获得更准确的空间坐标位置,而不采用表4各煤层中有害物质含量统计表煤层号极小值-极大值/平均值(点数)Sd(%)P d(%)Fad(L g/g)CId(%)A Sad(@10-4%)A10.34-0.640.450.000-0.0010.000233-101580.024-0.0360.0303-64A20.34-0.600.470.000-0.0010.000332-101630.024-0.0360.0314-65B10.20-0.730.420.011-0.0400.024(6)33-129670-029.0650.0461-32B20.31-0.620.410.004-0.1440.05832-101630.029-0.0580.0432-103在煤的综合利用中要加强煤质研究工作,根据不同煤种的特在确定其不同用途,这样才能大大拓宽本区煤炭的利用范围,做好煤炭的深加工和综合利用,从而提高煤炭的工业价值,推动地区经济的发展。

⽤MapGIS进⾏地质图⽮量化的技术流程利⽤MapGIS进⾏地质图⽮量化的技术流程撰写⼈：曹嘉撰写⽇期：2011年6⽉15⽇说明本⽂按照⽮量化的主⼲思路，配合⼤量⽂字和图⽚进⾏了技术流程的阐述，不包含细节和意外情况。

注：正⽂中所述各对象所属关系：⼯程包含⽂件，⽂件包含图层，图层包含图元。

技术流程图如下（每个步骤在下述正⽂中详述）：⽬录利⽤MapGIS进⾏地质图⽮量化的技术流程 (1)说明 (2)⽬录 (3)⼀、资料准备和预处理 (1)1、在photoshop中对图⽚进⾏预处理 (1)2、⽤mapgis标准图框对图⽚配准 (4)⼆、地质图数字化 (9)1、对图像中的各种要素按照图例识别 (10)2、⼯程准备 (10)3、建⽴点、线、⾯⽂件和图层 (12)4、编辑⼯程图例（即要素样式） (16)5、点、线的⽮量化和属性编辑（核⼼步骤） (19)6、线拓朴造区（⾯）（核⼼步骤） (25)三、图幅整饰 (34)1、图名和图内外注记的制作 (34)2、图框、⽐例尺、地理格⽹制作 (35)3、外框制作 (36)⼀、资料准备和预处理本步骤包括以下两个⼦步骤：1、在photoshop中对图⽚进⾏预处理预处理包括图像拼接、图像模式转换、⾊彩增强、格式转换等内容，可根据实际情况选做。

1）利⽤photoshop软件对图像进⾏拼接（如果是⼀整张图件，则不需要此步骤）。

假如有左右两张需要拼接的图⽚。

步骤为：调整画布——调整位置使左右图⽚吻合——⽻化重叠区——合并图层。

A.打开左侧图⽚后，“图像”—“画布⼤⼩”，调整画布⼤⼩为原来的2倍多B.将右侧图⽚拉进左侧画布内，进⾏⾓度、位置等各⽅⾯调整，使左右两张图⽚⽆缝吻合。

右侧图⽚拉进左侧画布内后的情形左右吻合后的情形C.⽤左侧⼯具栏中“矩形选择⼯具”框选住重叠的部分（尽量少框选），“⽻化”调整⼀定数值⽐如20-50。

D.不满意的话，“恢复”后，再调整。

多做⼏次直到满意为⽌。

E.将左右两边图⽚的图层合并成⼀个。

MAPGIS在制地化图中的应用一、做地化剖面图具体步骤如下：1.首先以采样位置做x轴数据，元素含量值做y轴数据（最好根据数据变化范围的大小作一下预处理），一一对应编辑成纯文本格式。

如采样间距为20米，剖面长200米，共有11个点；元素Ag的含量值为50，100，300，900，200，500，1000，50，20，30，10。

编辑成文本（如下图所示），然后命名存盘。

如为单元素生成折线图；多元素数据，则可生成平剖图。

2、在MAPGIS主菜单下点击“实用服务”，下拉菜单，进入投影变换子系统,然后在菜单栏中选中“投影变换”，然后再下拉菜单选中“用户文件投影转换”。

选中该功能项后，系统随即弹出“用户文件投影转换”窗口，如下图所示。

3、用户文件投影变换的步骤如下：⑴打开用户文件通过按“打开文件”按钮打开刚存盘的文本文件。

如下图所示。

⑵显示文件内容打开文件后，“指定数据起始位置”窗口随即显示文件内容，通过该功能来显示文件内容。

并在此窗口用光标指定起始位置。

⑶指定数据起始位置通过方向键移动列表中的光条来指示文件投影数据的起始位置。

如下图所示起始位置在第二行，第一行为列表头。

⑷、选择读数方式和顺序A 按行读取数据若文件中的每一投影数据（x，y）存放在同一行，就选择按行读取数据。

同时输入投影点在行内的偏移的个数以及投影点的顺序，即x在y之前还是之后。

“x→y顺序”表示x数据放在y数据之前。

读取数据正确与否可通过屏幕右上角的数据窗口来观察。

B 用户指定维数若是有多维数据，如三维数据（x，y，z）每个投影数据点并不要求都放在一行，此时就得按维读取数据。

同时输入数据维数以及投影点数据从第几维开始。

C 指定分隔符前两种方法主要针对每列都是数值型数据，而且这些数据并不加入到投影生成的图元文件属性中。

如果所给文本文件列中除位置坐标外，还有相应的属性数据，而且这些数据还要插入到投影生成的图元文件的属性中：或者仅仅想将位置坐标进行投影，而其它信息用户要保留相应的列，再写到另一文本中，这时前边两种方法都不行，只有使用“指定分隔符”。

用MapGIS做剖面（带图版本）
1. 首先打开一张等值线图
2 对等值线进行编辑结构属性，赋予它一个高程的属性
3.。

在矢量化中选中高程自动赋值，利用高程自动赋值赋予等值线属性。

4 所以等值线都赋值以后，保存线文件，打开空间分析中的DTM分析。

5，在DTM分析中，将等值线文件格网化，形成GRD文件。

并打开它（这一步DTM不会的朋友），在土地论坛里有很多，可以去看看，还不会请提出来，我在后面回复里讲一下。

6 DTM打开后，将其他的附有地层的线或者区文件一并打开
７在模型应用中
图表 3将输入的剖面线命名保存
８，弹出对话框，进行一些无关紧要的选择，最后选择左下角的与弧求交，这个弧就是你附在ＧＲＤ上的区文件，弧段就是地层的界线。

９生成好的剖面图
制作方法不是很难，但也由不少小细节上的问题，比如高程赋值时如果你的等值线剪断的比较厉害，就很麻烦。

比如在生成格网数据时，我就遇到很多次的内存不足问题，最后发现在栅格化参数最后两项网格ＤＸＤＹ的输入要保证前面一项Ｘ轴点数，Ｙ轴点数尽量的大，在１００以上比较好，不然经常出错。

我也是刚刚学习ＭＡＰＧＩＳ有出错的地方欢迎大家指出，而且这个方法也不是很好，基本只能做出地形线和地层位置，有更好意见的朋友们，欢迎提供意见。

（尽限ＭＡＰＧＩＳ的方法，ＭＥＭＡＰＧＩＳ的剖面制作就不用了。

）。

Mapgis勾绘地质图的基本操作一、扫描底图的装入1、打开Mapgis的主菜单，点击图形处理的输入编辑，在Mapgis编辑器中选择新建工程，确定后，进入Mapgis编辑子系统。

2、在“设置”菜单中，修改目录环境，使得以后所保存的项目都在某个预设的文件夹中。

3、在“v矢量化”菜单下，点击“装入光栅文件”，打开预先扫描好的地质底图（tif格式）。

二、制作坐标图框1、记下地图的比例尺，底图需要勾绘范围在工程图框中的对应坐标。

2、在Mapgis的主菜单，点击“实用服务”菜单下的“投影变换”。

3、在Mapgis投影变换系统中，点击自选图框进入“矩形图框参数输入”窗口。

在“矩形分幅方法”中选择“用户自定义坐标框”，在“网线类型中”选择“绘制实线坐标线”，根据勾图需要的坐标范围输入有关坐标起点、终点、间隔值、线宽、字体、文件名等参数，确定后计算机会自动生成需要的坐标图框。

然后保存。

4、如果所引入的坐标框与底图之间存在位置误差，可通过Mapgis 编辑子系统中“其他”菜单下的整体移动进行调整。

三、在工程图中引入坐标框在已打开地质底图的Mapgis编辑子系统中，于文件名底下的空白处右击鼠标，点击添加项目，将先前保存的坐标框点、线、面文件引入工程系统中。

四、点项目文件编辑所有的点图标、文字或数字标注都属于点文件。

1、在“文件名”下面的空栏中右击鼠标，后点击“新建点”，输入点文件名，确认。

2、在所要编辑的点文件前的小方框里打勾。

3、在“点编辑”菜单下或在图标栏中选择“输入点元”，进入“输入点图形”窗口，选择所要输入的类型，即注释或子图，确定后再输入相关的类型、大小、颜色等参数，确定后即完成一个点的点编辑。

4、点元输入后，如果位置、角度、大小、颜色和图案等参数不合适或需要改变，可在“点编辑”菜单下或在图标栏中选择相应的编辑工具进行调整。

5、某点元各项参数确定后，先点击需要保存的项目使其颜色变蓝，再点击鼠标右键，后点击“保存项目”保存该编辑项目。

应用MAP GIS进行地质制图的程序和方法刘艳玲(新疆维吾尔自治区地质矿产局地质矿产研究所　乌鲁木齐830000)摘　要　MAPGIS是我国自主研制开发的地理信息系统,广泛应用于地质勘探、矿产管理、生态监测、环境保护、土地管理、环境地质灾害预测、城市建设、地下管网等方面。

与同类型的其它GIS软件不同,它具有较强的制图功能、编辑功能、数据校正、图形整饰、误差消除、坐标转换等。

由于全过程采用计算机数字化制图,从而彻底改变了传统的手工清绘程序,与传统的地质制图工艺相比较,使制图变得既方便又快捷,而且成图效率大大提高。

关键词　MAPGIS　数字制图1　MAP GIS的制图功能MAP GIS中的地图编辑出版系统,使人们实现了彩色地学图件的输入、编辑、校样、分色挂网直至输出制版胶片全过程的数字化。

它的主要功能有以下几个方面:⑴灵活的图形输入(数字化输入、扫描仪输入、GPS输入等);⑵强大的编辑及处理能力(拓扑处理、误差校正、投影变换、任意检索与裁剪等);⑶丰富的系统库(如线型库、子图库、花纹图案库、颜色库和多种字库等);⑷高质量的彩色图形输出(彩喷输出、PS输出、EPS输出、表格输出等);⑸多种图形数据交换格式(ARC/IN FO、AU TOCAD、CGM、DL G等);⑹具有数万幅图件的海量地图库管理、接边、漫游、检索能力。

2　数字地质制图的程序2.1　准备工作在进行地质制图之前,应做好相应的制图资料准备,加快地质制图的过程〔1〕。

⑴首先查阅收集有关地质图地理底图编绘的技术标准和规范,对相关的地质问题与编图人员和地质人员进行讨论;⑵严格审查原始图件的各项准确度、精度,使之符合出版的要求;⑶对地理底图、地质底图及配图的图例分别进行预处理和录入,以提高图象的清晰度,以减少图中各要素之间的干扰;⑷在系统提供的各类图库的基础上,按所做地质图件要求,补充建立各类符号库、线型库、图案库和颜色库等。

2.2　制图流程制图流程反映了人们在制图过程中的程序,使制图工作有条不紊地进行,避免由于操作过程混乱导致最终结果的不可利用(图1)〔2〕。

地质图的数字化流程图Mapgis是我们数字化的一个主要软件，下图是他的主菜单（注意在打开主菜单前要打开驱动狗）。

在进行各项操作前，要在“设置”中设置一下“工作目录”（就是当前操作文件所在的文件夹），此目的是确保在工作中保存的文件自动默认为此文件夹下。

一、格式转换Mapgis中数字化图件是msi格式，格式转换操作是在图像处理下的图像分析子菜单完成的在此主要介绍tif格式到msi格式的转换，其他雷同。

第一步：点击图像处理——图像分析，进入mapgis影响分析处理系统界面第二步：在文件菜单栏下点击数据输入，进入文件转换界面第三步：在弹出的“数据输入…”对话框中单击“转换数据类型”右侧的下拉箭头，在出现的文件类型中选择“tif文件（*.tif）”，最后点击“添加文件”按钮，添加需要转换msi影像文件的文件，添加完毕后，点击“转换按钮”。

如果出现以下两种警告对话框，可不理会，点击“确定”即可。

二、影像校正1、图框生成第一步：在主菜单下单击“实用服务”——“投影变换”，进入投影变换系统第二步：打开“投影变换——绘制投影经纬网”或单击图标，弹出如下对话框，以DDMMSS格式输入图像起始和结束的经纬度值，选择“绘公里网”，设置好横纵向的网格间距（从地质图上可以读出）。

第三步：单击“角度单位”，弹出如下对话框。

角度单位是设置输入的数值坐标的坐标系和投影类型，设置坐标类型为地理坐标系，椭球参数为北京54（这里以需要参考矢量化的底图参数），坐标单位为DDDMMSS.SS。

点击“确定”。

第四步：点击“投影参数”，弹出对话框如下。

投影参数设置结果输出图框的坐标系和投影类型，各项参数设置如图（其中各项参数根据需要数字化的地图的各项参数确定），点击确定。

第五步：设置输出图框的点线参数，点击确定，出现如下图框，输入图名，单击确定。

第六步：生成图框，在下面的界面右键单击，在下拉菜单下选择“复位窗口”，则出现了生成的图框。

第七步：保存生成图框，文件——保存文件。
