新疆有色金属2012年M APGIS在地质工作中的应用技巧探讨魏璐璐(新疆维吾尔自治区有色地质勘查局地球物理探矿队乌鲁木齐830011)摘要随着计算机辅助制图的应用越来越广泛,与地质工作的结合越来越紧密,数字化地质图更是离不开计算机,MAPGIS作为一种简便易学的制图软件也越来越受地质工作者的重视。
本文结合工作实践,将野外地质填图展点和MAPGIS在数字化地质制图中常遇到的问题,用简捷有效的方法和技巧解决,以提高制图效率,使图面规范化,幅面更加美观。
关键词MAPGIS数字化地质制图技巧M APGIS软件是由中国地质大学(武汉)研制开发的地理信息系统,该系统平台是一个集当代先进图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学为一体的大型智能软件系统。
在地图图形制作、地图投影变换、数据管理、数据分析、数据应用等多方面都可满足地质制图各项任务需要,现已广泛运用于数字化地质制图中,为地质数字化工作起到了重要作用。
MAPGIS作为一套优秀的地理信息系统软件,包含很多强大功能,笔者仅浅谈工作中的简单应用和一些制图技巧。
1地质填图的展点在野外填图过程中,1∶1万或者1∶5万地质填图,现在一般的做法是在重磅纸上打好实际材料图和地质图范围坐标,然后将每天每个小组的路线点用三角板和铅笔展到实际材料图上,绘出地质界线,形成实际材料图,最后用灯箱、透图台将实际材料图透绘到地质图上,再将做好的实际材料图和地质图交给计算机制图室,扫描、矢量化做成地质报告需要的MAPGIS图件。
传统方法做出来图件耗时较多、效率低、重复工作量大,在透绘过程和矢量化过程中误差较大,大大降低了图面精度。
现在采用MAPGIS软件可以同样完成展点的工作。
1.1数据准备将每天路线点坐标输入EXCEL,第一列经度坐标(X),第二列纬度坐标(Y),另存为*.txt(制表符分割)的文本文件。
1.2模块选择在M APGIS主菜单下选择“投影变换”模块,点击“投影转换”,选择“用户文件投影”,进入对话框。
应用MAPGIS进行地质图矢量化流程详解编著:刘金刚MAPGIS简介它是我国自主研制开发的地理信息系统,是全球唯一的搭建式GIS数据中心集成开发平台,实现遥感处理与GIS完全融合,支持空中、地上、地表、地下全空间真三维一体化的GIS开发平台,广泛应用于地质勘探、矿产管理、生态监测、环境保护、土地管理、环境地质灾害预测、城市建设、地下管网等方面。
0前言当下,行业竞争日益激烈,招投标成为企业取得业务、延续命脉的重要来源,不仅要能制作出详实可行的投标书,更要使用专业软件制作出漂亮的地质图件从而在竞争脱颖而出,是每一个地质人员必须掌握的安身立命的业务能力之一。
1制图的程序制图流程使制图工作有条不紊地进行,避免由于操作过程混乱导致最终结果的不可利用。
1.1 制图流程1.2 准备工作在进行地质制图之前,应做好相应的制图资料准备,加快地质制图的过程。
(1)扫描图件(尽量平整)选取分辨率为300,TIFF或JPEG保存,用JPEG时质量因子选75以上(PS保存时,品质8以上)---新建文件夹(如地形地质图)---将扫描图片及后续的图形编辑文件都放入此文件夹---可将该文件夹设置为工作目录;(2)将扫描图片经PHOTOSHOP旋转水平---清晰化处理主要是亮度、对比度(如果非彩色图,可以转换为灰度图)---保存为TIFF格式或其它;1.3图像配准 1.3.1生成标准图框①“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框,出现以下对话框:②以光栅图内图廓左下角X 及Y 值作为起始公里值,以内图廓右上角X 及Y 坐标值作为结束公里值,单位为公里。
原图左下角X 及Y 坐标值为:X=527.65;Y=4084.6;原图右上角X 及Y 坐标值为: X=528.60;Y=4085.90;③“坐标系”选“国家坐标系”,“矩形分幅方法”选“任意公里矩形分幅”④X 坐标值前两位38为3度带带号,原图比例尺为1:2000,网格间距xd 及yd 均为0.2,网格线类型选“绘制实线坐标线”,点参数---注释高度宽度都选 3。
Mapgis在地质制图中的应用本文简单介绍了Mapgis的主要功能,其在地质填图中的使用方法,以及操作中应该注意的问题。
Mapgis地质制图技术摆脱了传统地质制图繁琐复杂的过程,且结果精确美观,在地质工作中,有着广阔的应用前景。
标签:Mapgis 地质制图矢量化误差校正0引言地质制图是地质工作的重要组成部分,贯穿于地质工作的始末。
传统的地质制图过程相当繁琐和复杂,要经历野外地质草图、野外地质清图等流程。
完成一幅地质图需要4~5年。
所以,传统的地质成图方法已经不适合现今地质科学发展的需要。
由中国地质大学(武汉)信息工程学院资助开发的Mapgis系统,在地质填图工作中提供了强大的功能,作者在多年的地质工作中也深刻体会到了Mapgis 为地质工作提供的帮助。
1准备工作浏览工作区地质图,了解整个图形要素,根据工作需要把相关物体组合在一起,对图形要素进行分类,每一类作为一个图层,并对其命名(如断层线层、地质界线层等),有利于地图管理和提高成图效率。
2主要图形输入方式Mapgis提供了数字化仪输入、扫描矢量化输入[1]等多种灵活方便、高效的图形输入方式。
我们主要介绍扫描矢量化输入,即通过扫描仪扫描原图。
它的基本原理是就是对各种类型的数字工作底图如纸质地图等,使用扫描仪以及相关的扫描图像处理软件,把底图转化为光栅图像,对光栅图像进行诸如点处理、区处理、线处理等,在此基础上对光栅图像进行矢量化处理[2]和编辑,包括图像二值化、噪声消除、结点断开、断线连接等。
Mapgis仅支持二值、灰度和彩色三种格式的TIF 光栅文件。
扫描完成之后将扫描的光栅文件通过装入光栅文件功能添加到工作区。
借助Mapgis为我们提供的线文件(.wl)、点文件(.wt)、区文件(.wp)功能,完成一幅地质图的矢量化。
利用Mapgis特有的线操作功能,完成输入线、移动线、复制线、改线方向、设置线参数等。
一般对于不同性质的地物用不同的颜色区分,以便于后续工作的修改与完善,特别要注意的是输入线时要保证线的封闭性,才能很好的进行后期的造区工作。
浅谈MAPGIS在地质制图中的应用摘要:地质制图在地质工作当中是不可缺少的一个重要组组成部分,地质制图工作一方面是地质工作人员劳动成果的反映,另一方面也是研究地质的重要依据。
因此,要求地质制图工作人员对地质制图的科学性、详细性和真实性要有高度的重视,切实深化和提高制图技术的水平,以确保地质制图的高效准确。
文章对MAPGIS制图技术进行了分析和研究,探究了MAPGIS制图在地质制图中的应用,期望可以为广大读者提供一定的参考和借鉴。
关键词:MAPGIS技术;MAPGIS制图;地质制图;应用引言以往传统的地质制图技术,耗费的工作量大、工作效率却很低,并且其准度和精度也不高,达到的效果并不够理想的。
所以,改进地质制图的技术就显得尤为重要。
MAPGIS制图技术的提出,是通过实践反复验证的,它可以有效地减轻地质制图的工作量,提高制图的效率,并且能够使地质图更加规范、美观和精确,方便更新、修改和查询,MAPGIS制图在一定程度上可以有效地满足地质制图的需要。
在地质制图中,为了更加有效地应用MAPGIS制图技术,就需要进一步地探究MAPGIS制图技术,相关技术部门对此也应强化思想认识。
一、MAPGIS制图的功能概述MAPGIS制图技术是以传统意义上的制图原理作为前提和基础,以相应的编图软件、输出设备、图形输入,计算机作为基础的一项新技术。
该技术能够以实体数据的形式呈现原始数据中的图形,也能够在分析的过程中通过叠加的形式来进行,且能够对一定属性的数据实施实体统计。
具体而言,MAPGIS制图技术使数字输入变得更加灵活,通过GPS与扫描仪输入,以及数字化仪输入就可以完成数字的输入。
MAPGIS制图技术的处理功能与编辑功能是非常强大的,能够实施相应的搜索,误差的校对和拓扑处理等。
MAPGIS具备的几个方面功能:1、灵活的图形输入(数字化输入、扫描仪输入、GPS输入等),强大的编辑及处理能力(拓扑处理、误差校正、投影变换、任意检索与裁剪等);2、丰富的系统库(如线型库、子图库、花纹图案库、颜色库和多种字库等);3、高质量的彩色图形输出(彩喷输出、PS输出、EPS输出、表格输出等);4、多种图形数据交换格式(ARC/INFO、AUTOCAD、CGM、DLG等);5、具有数万幅图件的海量地形库管理、接边、漫游、检索能力。

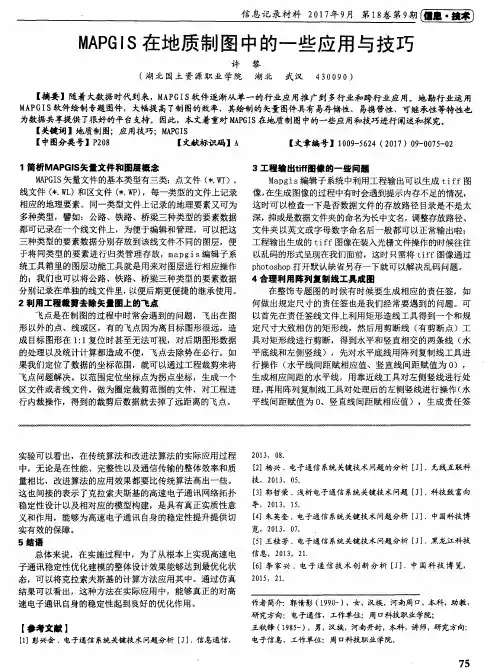

MapGIS在地质制图中的应用与技巧MapGIS在地质制图中的应用非常广泛,文章主要讲述了MapGIS在地质制图中的主要步骤,其主要通过扫描原图、图形矢量化、图像校正、图幅接边、地质内容的绘制添加、属性编辑、图形输出这七个步骤最终完成地质图像的绘制,并阐述了MapGIS在地质制图中的一些使用技巧。
标签:MAPGIS;地质制图;应用;技巧引言地质制图技术在过去经历了很大的发展,特别是计算机技术和地理信息系统(MapGIS)的引进,这对于提升地质制图的准确性和效率都有非常大的帮助。
MapGIS制图软件拥有非常完善的制图程序,并且可以简单的对地图进行修正,因此MapGIS软件被越来越多的地质工作者使用,而大范围的使用也进一步促进了MapGIS技术的不断完善和发展。
1 MapGIS制图软件的基本特征MapGIS系统具有非常多的特点,第一,这些汇集起来的信息通过Windows95操作系统的用户界面以类似于目录的形式呈现在人们面前,非常简洁和清晰,一般的地质人员即使不具备专业的计算机技术都能轻易的操纵和识别。
第二,该系统对于采集到的信息可以借助C++程序语言的编辑,实现对数据的二次加工,人们需要达到什么样的目的,编辑特定的C++程序语句就可以快速实现了。
第三,就是该软件同时具备强大的绘图功能,获取的数据通过系统的运行可以以图片的形式展现。
第四,就是该软件系统的数据可以方便的进行转移和更新,可以提升系统的稳定性和准确性。
第五,就是系统的绘图可以有效的实现三维图形绘制,还具备透视功能,功能极其强大。
2 MapGIS在地质制图中的一般步骤2.1 扫描原图MapGIS制作地质图首先需要MapGIS系统制作地图底图,底图的制作首先需要对符合要求的编绘底图进行扫描,在扫描的过程中需要注意扫描的参数,确保具有高扫描精度,然后将扫描后的图片以栅格形进行存储,一般为无压缩的tiff 格式。
2.2 原图校正扫描完的底图由于图纸可能变形,比例尺也会发生变化,同时也存在扫描误差,需要进行图像的校正以满足制图的工作要求。
浅谈mapgis制图软件在绘制地质图件中的应用摘要:随着国家经济的迅速发展,人民的居住环境也获得了较高水平的提升,我国地理信息系统的相关内容也得到了长足的发展。
Mapgis 是一种具有系统性的系统软件,其集成了数据库技术、数字制图、空间分析等为一体,被广泛应用于环境评价、地质测评、灾害评估等多领域多方向。
Mapgis软件所绘制的地质图件与传统建筑领域的图形不尽相同,因地质体本身多具有不规则形态,且各地质结构的界线相对圆滑,因此在绘制中常使用不同的色块来区分性质不同的地质特征,比如不同的地貌、建造、岩体、岩性等都可以使用不同的花纹来进行表现。
本文中笔者主要通过日常实践简述Mapgis软件在地质绘图当中的应用。
关键词:Mapgis;地质图件;软件应用Abstract:Mapgisis a kind ofsystemofsystem software, theintegration of databasetechnology,digital mapping, spatial analysisas a whole,is widely used in environmentalassessment,geologicalsurvey,disasterassessment,fielddirection.Geological mapsdrawn by the Mapgissoftwareand the traditionalarchitectural graphis not the same,because the geologicalbodywith irregular shape,and thegeological structure of the relativelysmoothboundary,so in thedrawingoften use different colorsto distinguish thenature ofdifferent geological features,such asdifferentlandform, formation,rock,lithology.Can usedifferent patternsof expression.Application ofthis papermainly through thedailypractice ofMapgisin geological mapping.Keywords:Mapgis;geological map;software application一、Mapgis 软件的强大编辑处理能力一般情况下,地质绘图过程中在原始图件的扫描和矢量化完成后,相应的图形编辑处理工作较为复杂。
应用MAP GIS进行地质制图的程序和方法刘艳玲(新疆维吾尔自治区地质矿产局地质矿产研究所 乌鲁木齐830000)摘 要 MAPGIS是我国自主研制开发的地理信息系统,广泛应用于地质勘探、矿产管理、生态监测、环境保护、土地管理、环境地质灾害预测、城市建设、地下管网等方面。
与同类型的其它GIS软件不同,它具有较强的制图功能、编辑功能、数据校正、图形整饰、误差消除、坐标转换等。
由于全过程采用计算机数字化制图,从而彻底改变了传统的手工清绘程序,与传统的地质制图工艺相比较,使制图变得既方便又快捷,而且成图效率大大提高。
关键词 MAPGIS 数字制图1 MAP GIS的制图功能MAP GIS中的地图编辑出版系统,使人们实现了彩色地学图件的输入、编辑、校样、分色挂网直至输出制版胶片全过程的数字化。
它的主要功能有以下几个方面:⑴灵活的图形输入(数字化输入、扫描仪输入、GPS输入等);⑵强大的编辑及处理能力(拓扑处理、误差校正、投影变换、任意检索与裁剪等);⑶丰富的系统库(如线型库、子图库、花纹图案库、颜色库和多种字库等);⑷高质量的彩色图形输出(彩喷输出、PS输出、EPS输出、表格输出等);⑸多种图形数据交换格式(ARC/IN FO、AU TOCAD、CGM、DL G等);⑹具有数万幅图件的海量地图库管理、接边、漫游、检索能力。
2 数字地质制图的程序2.1 准备工作在进行地质制图之前,应做好相应的制图资料准备,加快地质制图的过程〔1〕。
⑴首先查阅收集有关地质图地理底图编绘的技术标准和规范,对相关的地质问题与编图人员和地质人员进行讨论;⑵严格审查原始图件的各项准确度、精度,使之符合出版的要求;⑶对地理底图、地质底图及配图的图例分别进行预处理和录入,以提高图象的清晰度,以减少图中各要素之间的干扰;⑷在系统提供的各类图库的基础上,按所做地质图件要求,补充建立各类符号库、线型库、图案库和颜色库等。
2.2 制图流程制图流程反映了人们在制图过程中的程序,使制图工作有条不紊地进行,避免由于操作过程混乱导致最终结果的不可利用(图1)〔2〕。
一、实习的目的和任务(1)通过实习,使学生掌握和巩固已学知识,熟悉地图设计与编绘的原理,使理论与实践相结合。
(2)通过制图实践,加强基本技能的训练,培养学生独立分析问题和解决问题的能力,为今后学习地理信息系统专业课程打下坚实的基础。
(3)通过计算机及制图软件的运用,系统地了解制图工作的全过程,掌握普通地图及专题地图制图的作业要点。
(4)针对某一具体问题,能够提供合理、可行的设计及实施方案,为今后从事地理信息系统研究工作奠定基础。
应用MAPGIS软件制作一份完整的专题图,包括图名、图廓、图例、文字说明等内容。
二、实验数据与工具1、实验数据:1:3200万中国大地构造(多旋回学说)地图,投影方式为等面积圆锥投影,标准纬线为北纬25度、47度。
2实验工具:mapgis6.7三、实验步骤1、运行MAPGIS6.72、数据格式转换(1)在主界面中选择“图象处理”下的“图象分析”(2)在“文件”菜单中选择“数据输入”后,设置好转换的数据类型并选择需要转换的文件,然后选择“转换”3、数据输入(1)在主界面中选择“图形处理”下的“输入编辑”(2)新建一个工程,取名为“中国地质构造地图”(3)将界面右边的地图窗口激活后,选择菜单栏中“矢量化”下的“装入光栅文件”,将需要输入的地图文件导入4、建立矢量化要素(1)在左边的“工程文件编辑区”单击右键选择“新建线”,输入文件名后选择“创建”,这样就生成了一个线要素。
5、地图矢量化(1)勾选“工程文件编辑区”的“国界线2”(2)选择工具栏中的“输入线”,进行所画等高线的各种参数的设置,然后确定。
(3)然后在地形图上画线就可以完成对国界线的矢量化。
(4)同理,完成“完成表面线条”要素的矢量化。
(5)新建“拓扑线”线文件,用来转化成各种地质构造的区域弧段。
将之前完成的两个线文件备份后,在“工程文件编辑区”选中两个文件,单击鼠标右键,选择合并所选项。
由于各个褶皱的区域与各断裂线密切相关,文件合并生成的“拓扑线”已经划分出了多数区域,只需根据栅格地图加以修改就能完善。
MAPGIS剖面图作图方法1、另存剖面线及地质界线等线文件,读出剖面线两端点图上坐标。
2、打开平面图,线编辑状态下→编辑线属性结构→赋字段名→回车→字段类型为双精度型→回车→字段长度赋值(6)→回车→小数位数(2)→回车。
3、在矢量化状态下,点高程自动赋值,拉一条与等高线相交的线,出现对话框。
当前高程为起始高程(即所选范围的起始高程,如从500m开始,当前高程即为500m),高程增量即为等高线间距(朝上增量为正值,朝下增量为负值)。
最后确定。
4、保存高程赋值线文件(将此文件换成其它层,颜色为4)。
5、在主菜单下→空间分析→DTM分析,打开线数据文件(即高程自动赋值线平面图,黄色者)。
6、在处理点线下→线数据高程提取,出现对话框,选中抽稀提点为1,其它不管。
确定。
7、在Grd模型下离散数据网格化。
网格间距都为1,网格化方法选kring。
网格化换名存文件(即Grd高程文件)。
8、在文件栏,打开三角剖分文件(即Grd高程文件),或击“打开”按钮打开三角剖分文件(即Grd高程文件);同时打开线数据文件(剖面线及地质界线等)。
9、在模型应用下→高程剖面分析→交互造线,出现一支笔及对话框。
在对话框中输剖面起点坐标,确认;输剖面终点坐标,确认。
点右键退出,出现对话框,点“否”后又出现对话框。
在缩放栏内,设X:平面图比例尺/剖面成图比例尺Y:1000/剖面成图比例尺10、点“与线成交”。
即完成切剖面。
11、在文件栏存点、线数据文件,退出DTM分析。
12、进入“输入编辑”,装点、线文件后,将线数据设一下即可(统改线参数)Exel数据转换成GIS报表方法1、在GIS状态下→报表定义→文件→新建报表文件。
2、构造码格→初始表宽→构造固定式表。
3、建索引→编辑块区。
4、复制Exel数据(空格处添0)。
5、建索引→粘贴剪贴内容。
6、文件→生成GIS数据。
7、文件→保存图元文件(点、线)。
8、对GIS数据进行处理(设参数)。
针对MapGIS制图技术进行分析摘要:介绍了传统的手工制图和数字化制图的区别,以及 mapgis 平台在地质制图的步骤和需要注意的环节。
关键词:mapgis;地质制图;应用1 引言地质制图是地质学和地图学相结合的一门学科,是地质工作的有机组成部分,地图作为地质成果的表达手段,也是地质矿产信息最重要的表达方式,因此地图的精确度显得至关重要。
传统的地质制图过程、工艺繁杂、成图周期长、劳动强度大。
一幅图从编辑、出版、印刷过程需经十几道工序,中间要经历若干个成图步骤,精度往往也达不到要求,不便于及时的动态修改。
数字制图则使野外自动记录,自动成图、绘图,并向用图者提供可处理的数字地图成果。
数字制图自动化的效率高,劳动强度小,错误几率小,绘得的地图精确、美观、规范,原始测量数据的精度毫无损失,从而获得高精度的成果,更方便图生图,一图多用等。
数字地形图最好地体现了外业测量的高精度,便于修改、查询,动态注入新的内容,有利于地质人员对资料的综合整理和分析研究。
2 mapgis 在地质制图中的一般步骤2.1 地理底图的编绘地质图件一般都是在地理底图的基础上添加相应的专题内容而成,所以高质量的地理底图的准备是制作专题图件极其重要的环节。
2.1.1 地理底图的编绘原则和要求(1)专题图件是以专题要素为主,地理要素为辅。
因此,必须对地理要素进行综合,综合工作必须根据国家地形编绘规范并参照一般地图编绘原理,结合本地区的地形地质条件,进行合理综合;同时,还应考虑到使用专题图所必要的地形地理要素。
(2) mapgis 提供多种投影之间的转换,一般我国标准图幅地形图的坐标系有北京 54 坐标系和西安 80 坐标系,首先选你需要的坐标系,如果选用不同坐标系的地形图,应注意要做好坐标系之间的转换。
(3)选择同比例尺的地形图和各种大比例尺的地形图,若比例尺相同底图编绘时比较容易,不用太多地考虑地物的取舍,就能保证成果图的精度;如果没有相同比例尺的地形图,为了保证图形精度,建议选择大比例尺的地形图,因为小比例尺的地形图都是经过大比例尺地形图编绘的,已经有过一定的取舍和综合。
解析MAPGIS软件在绘制地质图形中的应用关于地质图形的相关绘制工作,一直是充分考验设计者严谨性、耐心性的,为了能完成高质量、高准确性的地质图形,MAPGIS制图软件起了十分重要的作用。
本文就MAPGIS制图软件在实践中绘制地质图形的应用做了简要的介绍。
标签:MAPGIS 地质软件软件应用随着社会经济的大幅度发展,人们的生活水平、生活条件发生了很大的变化,我国的地质绘图技术也有了阶段性的发展。
MAPGIS是一种专业的、系统性的拥有数据库、空间分析等功能于一体的在地质信息研究广泛应用的系统软件。
利用MAPGIS软件绘制而成的地质图形往往拥有极高的质量度和准确性。
以下就MAPGIS制图软件在实践中绘制地质图形的应用做简要的介绍。
1 MAPGIS软件在地质图形编辑处理中的应用在传统的地质图形绘制方法中,在原始图件资料经过扫描并进行矢量化转换后,接下来关于图形的相关编辑处理工作就变得变得非常困难、复杂。
MAPGIS 软件的设计就充分考虑了这方面的问题,综合地质绘图设计的多种不同需要,单独设立了一个子系统来进行矢量数据的相关操作,由此在地质绘图中对于空间属性或边界的划分等编辑处理就更加具备目的性。
在子系统的设计中,还加入了对地质图形更加丰富、准确的检索功能,绘制完成的图形在视觉感受上更有观赏性、冲击性和实用性。
这种实用的MAPGIS软件子系统的设计,完成了四个方面的应用功能:(1)点元空间属性编辑功能:对于地质图形绘制过程中需要的各种专业注释、点、线等的编辑问题能够提出合理的解决方式,对于关于对数的修改、删除、移动等相关操作可以完好的实现;(2)强大的定位检索功能:在地质图形的绘制过程中,根据不同的操作需求,设计了例如移动、缩放等多样化的窗口式样操作,可以更好的实现信息的捕捉和图形矢量的控制;(3)形信息的分层操作管理功能:在使用者进行地质图形的绘制时,可以按照自己的现实需求对图形信息实现分层删除、存储等系统化的操作处理,同时可以根据根据自己的需要自行对图层的名称、属性进行修改;(4)线元、面元的实用编辑功能:在绘制地质图形的过程中,对于需要进行的线型号操作通过线元的设定来完成,对于线元内容的增减、组合、旋转等各种编辑更加的便捷灵活。
MAPGIS在地质制图中容易出现的问题及解决办法【引言】MAPGIS系统可根据事物的地理坐标、地理属性对其进行管理、检索、评价、分析、结果输出等处理。
通过该软件处理的图件,精度高,位置准确,图形逼真,成图周期短,成本降低,实现了图形数据共享,方便图形数据存储、保管和使用。
作者通过近几年应用MAPGIS制作地质类图件过程中积累的点滴工作经验,提出了MAPGIS制图中容易出现的一些问题及解决办法。
一、 MAPGIS制图流程MAPGIS制图流程阶段:二、MAPGIS制图方法(一)收集资料底图MAPGIS地质制图工作首先是收集资料底图,在收集底图时要注意地形图要尽量收集相应比例尺的标准分幅图件。
矿区地质图、交通位置图等原始底图、草图要清晰、准确。
(二)扫描底图用扫描仪直接扫描原图,以栅格形式存贮于图像文件中(例如:*.TIF)。
可用二值扫描、灰度扫描或彩色扫描。
MAPGIS系统可以直接处理TIFF格式的图像文件,也可以接受经过MAPGIS图像处理系统处理得到的内部格式(RBM)文件。
(三)校正底图误差由于纸质底图存在一定的收缩变形,图形经扫描输入或数字化输入后,存在着变形或畸变,因此先矢量化后对矢量图形数据进行校正,但有时需要与已有的图形套合时,即先将扫描的图像与已有的图形配准,后进行矢量化。
底图的校正可在Photoshop中完成,标准分幅底图的校正利用MAPGIS生成标准图框校正或Photoshop相结合的方法来校正。
(四)建图例板(五)建工程文件(七)成果图形输出MAPGIS的输出系统是一个具有Windows多文档界面的软件系统,具有Windows多窗口系统操作的基本特征。
MAPGIS的输出按功能主要分成三大类,即Windows输出、光栅形式输出、PostScript格式输出。
在实际工作中根据出图要求,选择相应的输出方式。
三、应用MAPGIS制作地质图件时容易出现的几个问题及解决方法(一)点、线、面文件在工程文件中排列的顺序不对,出现点图元被线图元压盖、线图元被面图元压盖等的不合理现象。
MAPGIS剖面自动生成步骤
第一步、打开作好的“地形线.WL”,并将第条线联接成一条整线。
第二步、编辑线属性结构
添加上图中第三行,每编辑完一项按“Enter”键进入下一项编辑,
编辑至上图中所示时,点击“OK”,结束编辑线属性结构。
第三步、高程自动赋值
首先按着鼠标左键选中一定范围的需赋值的地形线,放开后鼠标左键即弹出如图所示编辑框,输入“当前高程”及“高程增量”{等高线
间距},“当前高程”为图中所示线段所经过的等高线的最小值。
第四步、打开MAGIS主菜单,进入“DTM分析”状态
第五步、新建三角剖分窗口
第六步、打开前已赋属性的“地形线.WL”文件
第七步、线数据高程点提取第八步、高程点/线栅格化
处理结束后关闭对话框。
第九步、等高线高程栅格化
第十步、打开高程文件
注:一般高程文件与“地形线.WL”在同一子目录或文件夹中。
第十一步、生成剖面
(一)无参照线(二)有参照线
↓↓
↓↓
鼠标左键点击剖面线
在高程图中所在位置
└────────────┘
↓
↓第十二步、保存生成剖面线。
第1章概述与安装1.1 概述MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。
它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的,可对空间数据进行采集,存储,检索,分析和图形表示的计算机系统。
MAPGIS 包括了MAPCAD的全部基本制图功能,可以制作具有出版精度的十分复杂的地形图、地质图,同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询,从而为多源地学信息的综合分析提供了一个理想的平台。
MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业,在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。
1.2安装1)系统要求:硬件:CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器;操作系统:Win9x、Win2000、WinNT 、WinXP或Win7系统;输入设备:本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪;输出设备:本单位主要使用的是Canon—IPF700型出图打印机。
2) 硬件的安装:MAPGIS 硬件部分有加密狗,ISA 卡、PCI 卡三种,本单位主要为MAPGIS USB 软件狗,在确保机器BIOS 设置中USB 设备未被禁止的条件下,Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。
3)软件的安装:MAPGIS 安装程序的安装过程为:找到MAPGIS 系统安装软件,双击SETUP 图标,系统自动安装软件,在WIN2000/NT/XP 下安装时,应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装;对于MAPGIS6.1 及MAPGIS6.5,则无关键字和安装选择,但须根据实际需要选择安装组件。
