雷尼绍激光干涉仪螺距补偿操作说明补偿点坐标（激光仪显示的数值）与机械坐标值一致，从小往大（矢量）‐560到0的方向补一，FANUC ,三菱系列1， 3605 #0 是否使用双向螺距补偿；（选项）2， 3620 每个轴的参考点的螺距误差补偿点号3， 3621 螺距补偿表最小点（螺距补偿表长度与补偿点个数不一定一一对应）4， 3622 螺距补偿表的最大点5， 3623 螺距误差补偿系数(螺距补偿表的数值最大只能输7，当补偿值大 于7时，例如8，就只能将改值改为2，在对应点输入8/2=4)6， 3624 螺距误差补偿点间隔例：加工中心X轴的坐标是从0到1050，Y轴的坐标从0到‐560，Z轴坐标从0到‐560.在FANUC系统中设置参数如下：本例中1000/25=40,即激光干涉仪的补偿表数据输入100~139而对于Y轴与Z轴则与X轴有不同，X轴机械坐标是从0到1050，Y Z轴机械坐标是从0到‐560(550/25=22) 因此补偿起始点是从221（301）开始，激光干涉仪的补偿表就倒过来（从下面往上）补程序：%O0100G01G57G90Y1F3000G4X1.Y0G4X4.M98P0101L21Y-1G4X1.Y1G4X4.M98P0102L21M99%雷尼绍软件误差补偿表格设置如下：测量后误差补偿值如下：补偿前的定位/重复定位曲线：补偿后的曲线：注：此为Z轴实测图，是错位输入：具体操作是将23 的‐2输入螺补的300中，22的‐2输入299中,21的‐2输入298中，21的‐1输到297中，依次类推，最后将25的0输入到277中。
二，西门子雷尼绍软件应设绝对32450 反向间隙32700 螺补生效，在螺补文件执行后更改为1，执行时应为零，否则报警17070.断电重新启动，螺补生效（在诊断的轴信息在绝对补偿值测量系统 1 中可以观察到当前点生效的补偿值。
具体设置如图：该例是ATV35SM 车削加工中心的X轴根据上图设置所产生的补偿表：补偿原理及方法参见西门子简明调试手册。
国内统一刊号CN31-1424／TB 2014/2 总第240期雷尼绍—精密位置反馈系统引领新革命雷尼绍（上海）贸易有限公司作为亚洲最大的激光、光学、光电行业盛会，2014年慕尼黑上海光博会于3月18至20日在上海新国际博览中心举办。
雷尼绍公司以“不断鼓励创新，提供前沿技术”为主题，携旗下众多精密位置反馈系统产品亮相，包括直线光栅、圆光栅以及磁编码器等，并为广大客户提供更先进可靠的位置反馈产品和解决方案。
RGH24直线光栅系统开放式、非接触RGH24读数头配有雷尼绍独特灵活的20 μm RGS20-S 钢带栅尺，具有1 μm、0.1 μm、10 nm 等多种分辨力。
RGH24结构轻巧，非常适宜在LED 封装设备、倒装贴片机、激光划线机等其空间有限的场合应用。
RGH24超小型读数头带有内置细分电路，能够提供具备工业标准的模拟和数字输出。
RGH45光栅系统雷尼绍RGH45读数头拥有已得到市场认可的RG4直线光栅系统的所有优点——提供非接触式的高速性能，并且拥有光学滤波系统，为防尘、防污染和防划痕提供了可靠的性能保证。
RGH45读数头专门与雷尼绍的高精度RTLR40不锈钢带栅尺配用。
读数头密封在坚固的压铸件外壳中，采用优质的固态元件，具有超凡的可靠性。
双限位开关感应功能和重复性参考零位也属于标准配置，可提供轴两端各自的限位信号。
TONiC TM 紧凑型接触式光栅雷尼绍TONiC 系列产品是用于高动态精密运动系统的新一代超紧凑型光栅，为各种要求严格的工业领域提供了更高的精度、速度和可靠性。
该读数头采用第三代光学滤波系统，噪声（抖动）更低，具有极佳的可靠性和抗污染能力。
TONiC 读数头还有一个可分离的模拟或数字接口，该接口为坚固耐用、使用方便的接头，可放置在距读数头不超过10 m 远的地方。
接口提供的数字信号经细分后分辨力可达1 nm，定时输出数字信号保证了所有分辨力下各种工业标准控制器的最佳速度性能。
雷尼绍RESOLUTE^(TM)光栅助力升级科研级天文望远镜无
【期刊名称】《现代制造》
【年(卷),期】2022()4
【摘要】Wise天文台是由以色列特拉维夫大学 (Tel Aviv University)拥有并运营的天文研究机构。
它位于以色列的内盖夫 (Negev)沙漠中,距离最近的城镇也有5 km;这种独特的地理位置意味着,这里的夜空全年大多数时间晴朗无云,并且远离光污染的影响。
凭借这些优势,该天文台的一米口径天文望远镜可以拍摄出高质量的天文照片,为全世界各大天文学和天体物理学研究机构提供理想的研究素材。
【总页数】1页(P64-64)
【作者】无
【作者单位】雷尼绍(上海)贸易有限公司
【正文语种】中文
【中图分类】G63
【相关文献】
1.雷尼绍推出QUANTiC^TM圆光栅系统
2.雷尼绍光栅助力提升PCB阻抗验证效率
3.雷尼绍（上海）贸易有限公司QUANTiC^TM增量式光栅
4.雷尼绍公司RESOLUTE^TM绝对式光栅
5.SYMCTRIE六轴机器人选用雷尼绍RESOLUTE绝对式光栅
因版权原因，仅展示原文概要，查看原文内容请购买。
apply innovationRENISHAW雷尼绍 XL-80 激光测量系统 • Renishaw简介 • 激光的介绍 • 激光干涉仪系统组件 • 雷尼绍激光干涉仪的测试原理 • 测量规格 • 典型案例分析 • 荣誉客户apply innovationRENISHAW简介• 雷尼绍公司在计量学和拉曼光谱仪器领域居世界领先地位。
总 部 (Renishaw plc) 位于英国伦敦西部的格劳斯特郡(Gloucestershire)。
她是一家 跨国公司，在世界各地有14家子公司。
中国大陆的业务由雷尼绍（香港）有限公司 归口负责。
• 30多年来，Renishaw一直是计量、即测量科学领域的创新者，实现了按照国际标准 进行测量。
在计量、运动控制、机器校准、牙科CAD/CAM及光谱学领域,Renishaw以 创新产品提高精度、效率和质量 • 机床测量和校准用的激光干涉仪和球感仪系统；高精度定位反馈编码器系统-servo 代理apply innovation基本概念 – 激光– 激光头输出的光束是正弦波的激光. 激光的波长是633nm 在雷尼绍XL-80激光 测试系统中。
Wavelength– 激光有以下3个重要特性： • 激光的波长是精确已知的可以被应用于高精度测量 • 激光的波长很短可以应用于高分辨率的测量 • 激光的相位是一致的，空间相干性apply innovationXL-80 系统组件XC-80USB - one sensor reading update every 7 secsXL-80LaserXLUSB - 50kHz fringe count data and statusNotebook PCQuickView XLapply innovationXL-80激光头性能指标系统精度(整个工作范围)±0.5ppm (0~40 ℃) 0.05ppm 0.001 um 4.0m/sec 50KHz 0 - 80 metres(在长距光学镜配合下)激光稳频精度 分辨率 最大测量速度 最高采样频率 测量范围 预热时间更短 激光信号强度指示灯～5分钟专利技术ABCDHapply innovationXL-80激光头性能指标• 外接电源• USB接口– Mini-USB 端口 – 标准USB电缆• DIP开关 & 辅助I/O端口– – – – 遥控触发 正交输出 模拟信号输出 长距离接收apply innovationXC-80补偿单元和传感器“智能”化传感器设计 • 通过RS485传送数字信号 • 可更换的传感器电缆 • 更快的刷新频率,每隔7秒 • 更紧凑的电缆接头设计 • 自降温设计空气湿度 空气压力精度: ±1.0 mbar 精度: ±6%空气温度精度: ±0.2 °C材料温度精度: ±0.1 °Capply innovationXC-80补偿单元和传感器• 激光的波长取决于光路中介质的折射率，空气折射率受环境的温度 、空气压力、相对湿度、材料温度等因素影响，所以renishaw开发 了XC-80补偿单元。
Supplement |特别报道图3欧瑞康增材制造为大学生方程式赛车团队设计了新的油门踏 板（左）和刹车踏板（右）图4欧瑞康巴马格与欧瑞康增材制造合作，对人造纤维设备泵体 中的加热板（左）和加热套筒（右）进行优化2 400N )，欧瑞康增材制造的设计团队首先选取了高强 度铝合金（Scalmalloy )作为踏板的材质。
接着，采用 了仿生学及拓扑优化的设计原理对踏板进行了全新设 计。
每种踏板都设计了多套备选方案，并采用有限元模 拟进行受力分析，从中选择更合适的方案进行进一步调 整。
这样设计出来的零部件既能满足使用的受力条件， 又集合了轻量化、多零部件一体化、符合人体工程学等 诸多优点。
最终经由增材制造生产的踏板相比原踏板减 重19%,并通过了德国IABG 测试机构的受力测试。
此外，欧瑞康集团化学纤维事业板块旗下的巴马格 与欧瑞康增材制造合作，对人造纤维设备泵体中的加热 套筒和加热板进行优化（图4)。
基于增材制造工艺设 计的加热套筒和加热板实现了零部件整合一体化以及 内部热介质流道的线路优化，从而减少了制造环节，提 高了加热效率。
通过这些实例可以看出，增材制造工艺并不仅是一 种新的零部件成型工艺，更是一种新的制造理念。
各应 用端的企业或机构应从零部件设计阶段便开始引人增 材制造的设计思路，才可以获得更优的甚至全新的零部 件设计，制造及工艺方案，其效果甚至能超出对产品改进或性能优化的初始期望，这为最终产品端的性能提升 或新功能的实现带来了更多的可能性，这也是释放增材 制造潜能的主要途径！ m杭州思看科技有限公司K SCAN 复合式三维扫描仪雷尼绍（上海）贸易有限公司高效率多激光增材制造系统RenAM 500Q思看科技推出的KSCAN 复 合式三维扫描仪融合了红蓝双 色激光和全局式摄影测量两项 自主研发专利技术，其精度高达 0.020 mm ,可精准获取物体三维 数据，体积精度高达0.035 m m /m ，可轻松检测中大型工件。
为什么要用雷尼绍的激光干涉仪为什么要用雷尼绍的激光干涉仪？雷尼绍激光干涉仪为机床检定提供了一种高精度标准，它精度高，达到±0.5PPM(在0－40 ?C下)，测量范围大(线性测长40米，任选80米)。
测量速度快(240米/分)，分辨率高(0.001μm)，便携性好。
更由于雷尼绍激光干涉仪具备自动线性误差补偿功能，可方便恢复机床精度，更受到用户欢迎!1. 比其他同类产品性能参数指标要高。
雷尼绍激光干涉仪比其他同类产品性能标准高，关键性能指标如下：精度(0? C－40 ?C)：±0.5 ppm(竞争对手: ± 3.0 ppm, 国产更低)标准分辨率：0.001 μm(竞争对手：0.01 μm, 国产0.01)标准速度： 4.0 米/秒(竞争对手: 0.7 m/s, 国产0.3m/s)2.便携性好雷尼绍激光干涉仪系统可装在一个便于携带托运的箱子中。
一个工程师就可携带全套激光干涉仪到任何现场进行机床校准。
3.附加功能多, 有许多其它竞争对手所不具备的功能:1) 无线蓝牙旋转轴校准目前，在可选的同类产品中，只有雷尼绍公司的XR20-W能够实现对旋转轴分度精度进行自动校准，并可按任意角度、任意间隔来进行。
它适用于水平或垂直旋转轴。
该系统精度为1弧秒，且校准速度比传统技术(如自动准直仪)快，安装更方便，无拖拽电缆影响。
3) 动态性能评定采用FFT技术，可对机床振动频率进行分析，并可对机床运动速度、加速度等特性进行分析评定。
4. 软件功能更丰富，全部采用中文提示，具备各种评定机床、三测机标准如国际标准、美国标准、德国标准、英国标准、日本标准、法国标准、中国国家标准等。
5. 客户认同度高目前同类或本地区用户均使用雷尼绍XL-80激光干涉仪，如：秦川机床、宝鸡机床、汉川机床、汉江机床、小巨人机床、大河机床、长城机床、青海重型机床、青海一机、青海二机、陕西省计量院、西安市计量院、宝鸡市计量所、陕西机械研究院等。

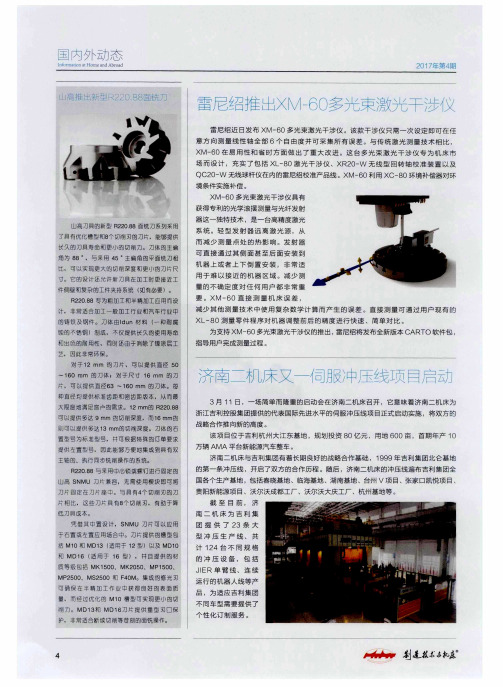

雷尼绍推出XM-60多光束激光干涉仪
世界领先的测量专家雷尼绍发布XM-60多光束激光干涉仪，只需一次设定即可在任意方向测量线性轴全部6个自由度。
与传统激光测量技术相比，XM-60在易用性和省时方面做出了重大改进。
随着对工件的公差要求越来越高，制造商需要考虑所有来自机床加工工件的误差源；角度误差以及线性和直线度误差。
XM-60经过一次设定便可采集所有误差。
这台多光束激光干涉仪专为机床市场而设计，充实了包括XL-80激光干涉仪、XR20-W无线型回转轴校准装置以及QC20-W无线球杆仪在内的雷尼绍校准产品线。
XM-60利用XC-80环境补偿器对环境条件实施补偿。
XM-60多光束激光干涉仪具有获得专利的光学滚摆测量与光纤发射器这一独特技术，是一台高精度激光系统。
轻型发射器远离激光源，从而减少测量点处的热影响。
发射器可直接通过其侧面甚至后面安装到机器上或者上下倒置安装，非常适用于难以接近的机器区域。
减少测量的不确定度对任何用户都非常重要。
雷尼绍XM-60直接测量机床误差，减少其他测量技术中使用复杂数学计算而产生的误差。
直接测量可通过用户现有的XL-80测量零件程序对机器调整前后的精度进行快速、简单对比。
接收器可进行完全无线操作，由充电电池供电，从而在机器移动中避免电缆拖拽，因为在测量过程中电缆拖拽可能会引起误差或激光束“断光”。
每一台XM-60多光束激光干涉仪的性能均可溯源至国际标准，而且在发货前已经过认证。
这可以让客户确信他们的系统将在精度要求高的场合一如既往地提供高精度测量。
为支持XM-60多光束激光干涉仪的推出，雷尼绍将发布全新版本CARTO软件包，指导用户完成测量过程。
CARTO 2.0包含Capture（数据采集）和Explore（数据浏览）功能，目前用于XL-80激光干涉仪系统的数据采集和分析。
CARTO用户界面可轻松根据不同的用户需求进行配置，能够改变黑、白背景并显示定制。
支持平板电脑，具有扩展菜单部分，适合在小型屏幕进行操作。
自动保存测试方法，因此重复测试的用户可调用较早的一个测试。
Capture 2.0提供一个全新的零件程序生成器，支持Fanuc 30、Heidenhain 530、Mazak Matrix以及Siemens 840D等系列控制器，以后的版本中将支持更多控制器类型。
其另一高级功能是在程序中基于用户所选的平均周期，自动设定延时时间，并在使用XL-80系统时通过“时间匹配”模式支持定时采集。
在XM-60模式下，Capture 2.0使用校准规直线度测量功能，更为方便。
XM-60为用户提供一次移动后测量所有自由度的强大的机床诊断功能。
通过在任何测量中一次采集三种线性误差源和三种旋转误差源，用户可以发现他们的特定误差源；当只测量线性精度时看到的是各误差源对线性精度的影响结果，而不是具体误差源。
利用Explore 2.0应用可处理所有数据，提供所有六个数据通道
摘要视图，每个误差都可以根据相对应的一系列国际标准进行显示。
在Explore 2.0中可对大量数据进行轻松管理。
用户定义标签能够分配至数据库中保存的任何测试或测试组，可利用这些标签进行数据筛选。
雷尼绍XM-60多光束激光干涉仪存放在一个坚固的Peli™系统便携箱中，便携箱有足够的空间来放置附件以及XC-80补偿器组件。
此便携箱可用于激光系统的安全存储以及运输，在许多应用场合，激光装置不用从便携箱中取出即可执行测量，简化了操作。
提供可选夹具组件，用于将XM-60安装在机床上，夹具组件存放在便携箱中，便于运输。
有关雷尼绍校准和性能监控产品的详细信息，请访问/xm60。
完
关于雷尼绍
雷尼绍公司 (Renishaw plc) 是世界测量和光谱分析仪器领域的领导者。
我们开发的创新产品可显著提高
客户的经营业绩—从提高制造效率和产品质量、极大提高研发能力到改进医疗过程的功效。
我们的产品可广泛应用于机床自动化、坐标测量、增材制造、比对测量、拉曼光谱分析、机器校准、位
置反馈、口腔CAD/CAM、形状记忆合金、大尺寸范围测绘、立体定向神经外科和医学诊断等领域。
在
所有这些领域，我们的目标都是成为长期合作伙伴，不管现在还是将来，都始终如一地提供满足客户需
求的优异产品，并提供快捷、专业的技术和商业支持。
