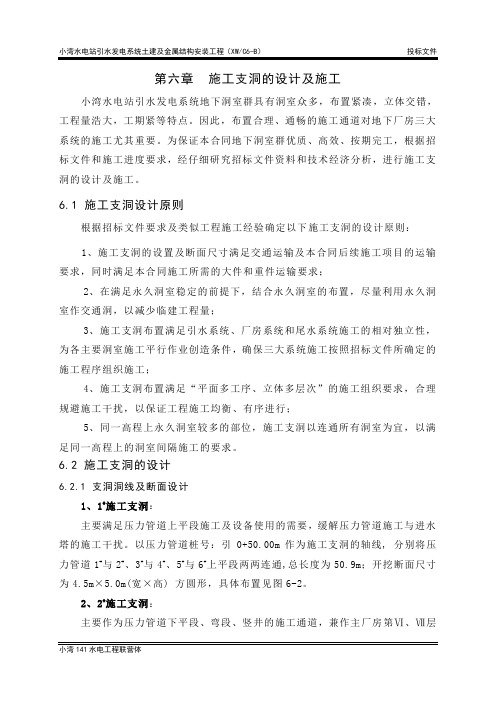

第六章施工支洞的设计及施工小湾水电站引水发电系统地下洞室群具有洞室众多，布置紧凑，立体交错，工程量浩大，工期紧等特点。
因此，布置合理、通畅的施工通道对地下厂房三大系统的施工尤其重要。
为保证本合同地下洞室群优质、高效、按期完工，根据招标文件和施工进度要求，经仔细研究招标文件资料和技术经济分析，进行施工支洞的设计及施工。
6.1 施工支洞设计原则根据招标文件要求及类似工程施工经验确定以下施工支洞的设计原则：1、施工支洞的设置及断面尺寸满足交通运输及本合同后续施工项目的运输要求，同时满足本合同施工所需的大件和重件运输要求；2、在满足永久洞室稳定的前提下，结合永久洞室的布置，尽量利用永久洞室作交通洞，以减少临建工程量；3、施工支洞布置满足引水系统、厂房系统和尾水系统施工的相对独立性，为各主要洞室施工平行作业创造条件，确保三大系统施工按照招标文件所确定的施工程序组织施工；4、施工支洞布置满足“平面多工序、立体多层次”的施工组织要求，合理规避施工干扰，以保证工程施工均衡、有序进行；5、同一高程上永久洞室较多的部位，施工支洞以连通所有洞室为宜，以满足同一高程上的洞室间隔施工的要求。
6.2 施工支洞的设计6.2.1 支洞洞线及断面设计1、1#施工支洞：主要满足压力管道上平段施工及设备使用的需要，缓解压力管道施工与进水塔的施工干扰。
以压力管道桩号：引0+50.00m作为施工支洞的轴线, 分别将压力管道1#与2#、3#与4#、5#与6#上平段两两连通,总长度为50.9m；开挖断面尺寸为4.5m×5.0m(宽×高) 方圆形，具体布置见图6-2。
2、2#施工支洞：主要作为压力管道下平段、弯段、竖井的施工通道，兼作主厂房第Ⅵ、Ⅶ层开挖、支护主通道，以主厂房运输洞桩号：厂运0+132.00m处为起点，通过转弯半径为169m（圆心角为450），按10.5%降坡连通压力管道下平段（桩号：厂横0-44.0m）,施工支洞长437.89m；开挖断面尺寸为7.0m×6.5m(宽×高) 方圆形，具体布置见图6-3。
水力学 第六章课后题答案
6.4 均匀流水深与渠道底坡、糙率、流量之间有何关系？ 答：与流量成正比，与底坡、糙率成反比。 6.5 欲将产生均匀流的渠道中流速减小，但流量仍保持不变，试问有几种方法？ 答：由 v C Ri 和 Q Av AC Ri 知，可增大糙率n、减小底坡i、减小水力半径R。
思考题
6.6 明渠水流有哪三种流态，是如何定义的，判别标准是什么？ 明渠恒定均匀流 、明渠恒定非均匀流 、明渠非恒定非均匀流。 明渠恒定均匀流：流速的大小和方向均不随时间及距离而变的明渠水流。 明渠恒定非均匀流：流速不随时间变化，但其大小和方向或二者之一沿程变化 的明渠水流。 明渠非恒定非均匀流：流动要素随时间变化且其大小和方向或二者之一沿程变 化的明渠水流。
2
2
R A 41.8 2.43m
17.24
C
1
1
R6
1
1
2.436 82.8m0.5 / s
n 0.014
Q CA Ri 82.8 41.8 2.43 0.002 241.3m3 / s
6.2 一梯形混凝土渠道，按均匀流设计。已知Q为35m3/s，b为8.2m，m为1.5 ，n为0.012及i为0.00012，求h（用试算——图解法和迭代法分别计算）。
6.10 何谓断面比能曲线？比能曲线有哪些特征？ 答 水：深由的函Es 数h ，2g即QA22 知Es ，f (当h)，流按量此Q和函过数水绘断出面的的断形面状比及能尺随寸水一深定变时化，的断关面系比曲能线仅即仅是是断 面比能曲线。 特征：是一条下端以水平线为渐近线，上端以过原点的 45o直线为渐近线的二次 抛物线；在K点有最小Esmin ，K点上部Es 随h增加而增大，K点下部 Es随h增加而减 小。
23
v Q 23 1.25m / s A 18.4
思考题
6.6 明渠水流有哪三种流态，是如何定义的，判别标准是什么？ 明渠恒定均匀流 、明渠恒定非均匀流 、明渠非恒定非均匀流。 明渠恒定均匀流：流速的大小和方向均不随时间及距离而变的明渠水流。 明渠恒定非均匀流：流速不随时间变化，但其大小和方向或二者之一沿程变化 的明渠水流。 明渠非恒定非均匀流：流动要素随时间变化且其大小和方向或二者之一沿程变 化的明渠水流。
2
2
R A 41.8 2.43m
17.24
C
1
1
R6
1
1
2.436 82.8m0.5 / s
n 0.014
Q CA Ri 82.8 41.8 2.43 0.002 241.3m3 / s
6.2 一梯形混凝土渠道，按均匀流设计。已知Q为35m3/s，b为8.2m，m为1.5 ，n为0.012及i为0.00012，求h（用试算——图解法和迭代法分别计算）。
6.10 何谓断面比能曲线？比能曲线有哪些特征？ 答 水：深由的函Es 数h ，2g即QA22 知Es ，f (当h)，流按量此Q和函过数水绘断出面的的断形面状比及能尺随寸水一深定变时化，的断关面系比曲能线仅即仅是是断 面比能曲线。 特征：是一条下端以水平线为渐近线，上端以过原点的 45o直线为渐近线的二次 抛物线；在K点有最小Esmin ，K点上部Es 随h增加而增大，K点下部 Es随h增加而减 小。
23
v Q 23 1.25m / s A 18.4
西北工大875流体力学讲义6-第六章 孔口、管嘴和有压管道流动
西北工大875流体力学讲义 第六章 孔口、管嘴和有压管道流动前面我们学习了流体运动的基本规律和理论，从本章开始，将重点介绍实际工程中常见的各种典型流动现象，并运用前面的基础理论知识分析这些流动的计算原理和方法。
孔口、管嘴和有压管道流动是实际工程中常见的流动典型问题，例如给水排水工程中的取水、泄水闸孔，通风工程中管道漏风，某些液体流量设备等就是孔口出流问题；水流经过路基下的有压短涵管、水坝中泄水管、农业灌溉用喷头、冲击式水轮机、消防水枪等都有管嘴出流的计算问题；有压管道流动非常广泛，如环境保护、给水排水、农业灌溉、建筑环境与设备、市政建设等工程。
本章将运用前几章中的流体力学基础知识，主要是总流的连续性方程、能量方程及能量损失规律，来研究孔口、管嘴与有压管道的过流能力（流量）、流速与水头损失的计算及其工程应用；在分析有压管道流动时，将主要讨论不可压的流动问题。
孔口、管嘴和有压管道流动现象可近似看作是从短管（孔口、管嘴）到长管（有压管道）的流动，将它们归纳在一类讨论，可以更好地理解和掌握这一类流动现象的基本原理和相互之间的区别。
第一节 孔口及管嘴恒定出流流体经过孔口及管嘴出流是实际工程中广泛应用的问题。
本节将要介绍孔口和管嘴出流的计算原理。
一、孔口出流的计算在盛有流体的容器上开孔后，流体会通过孔口流出容器，称这类流动为孔口出流。
流体经孔口流入大气的出流，称为自由出流，如图6-1所示；若孔口流出的水股被另一部分流体所淹没，称为淹没出流，如图6-2所示。
若孔口内为锐缘状，容器壁的厚度较小，或出流流体与孔口边壁成线状接触（2/≤d l ），而不影响孔口出流，称这种孔口为薄壁孔口。
本节将主要讨论薄壁孔口出流。
根据孔口尺寸的大小，可以将孔口分成小孔口与大孔口。
圆形薄壁孔口的实验研究表明，如图6-1所示，当0.1/d H ≤，称为小孔口；当10./>H d ，称为大孔口。
1．薄壁小孔口恒定出流 （1）自由出流以图6-1为例，当流体流经薄壁孔口时，由于流体的惯性作用，流动通过孔口后会继续收缩，直至最小收缩断面c c -。
《流体力学》课程考核大纲
《流体力学》课程考核大纲【考核目的】本课程的考核目的主要是对学生的学习状态进行检验，以及对教师的教学提供反馈信息，判断教学目的达到程度。
【考核范围】本考试重点测试流体力学的基本概念和基本原理，考试范围包括流体静力学，流体运动学，流体动力学基础，流动阻力和水头损失，孔口、管嘴出流和有压管流，明渠流动，堰流等内容。
考核学生运用基本理论、基本知识，进行独立分析的能力、计算能力、解决工程实际问题的能力。
【考核方法】《流体力学》课程考核包括形成性考核和终结性考核两部分。
1.形成性考核成绩占总成绩的40%，包括学生出勤情况（20%）、课堂学习态度及回答问题情况（10%）、课后作业完成情况（10%）。
2.期末考核成绩占总成绩的60%，以理论知识考核为主，采用闭卷笔试形式，考查学生基本理论和基本知识的掌握情况。
【期末考试形式】期末考核采用闭卷笔试的形式。
【期末考试对试题的要求】题型比例：客观性试题占60％左右，包括填空题、选择题等。
主观性试题占40％左右，包括作图题、计算题等、难度等级：分为较易、中等、较难三个等级，大致比例是30:50:20。
【考核的具体内容】第一章 绪论知识点：1．流体力学的研究方法2．流体的连续介质模型、质点。
3．作用在流体上的力：表面力和质量力4．流体的主要物理性质：惯性、粘性、压缩性5．牛顿内摩擦定律考核目标：1．了解：连续介质模型。
2．理解：流体的主要物理性质。
3．掌握：作用在流体上的力4．运用：能够运用牛顿内摩擦定律解决流体的粘度问题。
第二章 流体静力学知识点：1．静止流体中应力的特性2．流体平衡微分方程、等压面3．重力场中液体静压强的分布。
绝对压强、相对压强真空度。
测压管水头 4．液体的相对平衡5．液体作用在平面上的总压力。
6．液体作用在曲面上的总压力。
考核目标：1．了解：流体平衡微分方程。
2．理解：静止流体中应力的特性、流体平衡微分方程、等压面的概念。
3．掌握：平面上压强分布图和曲面上压力体的绘制。
9-第六章 非线性微分方程(1)
当 f (t , x) 在某域 G 内 兹条件. 存在唯一性定理
∂f 存在且连续，则 f (t , x) 在 G 上关于 x 满足局部李普希 ∂x
如 f (t , x) 在某域 G 内连续,且关于 x 满足局部李普希茨条
件，则方程组(1)在区间 t − t0 ≤ h 上存在唯一解 x = ϕ (t , t0 , x0 ), ϕ (t0 , t0 , x0 ) = x0 ，其中
6 -- 4
dV 可表为 dt
dV = μV + W ( x) 且当 μ = 0 时 W 为定正函数，当 μ ≠ 0 时 W 为常负函数或恒为零， dt
又在 x = 0 的任意小邻域内至少存在某个 x 使得 V ( x ) > 0 ，则方程组（1）的零解是 不稳定的. (3) 二次型 V 函数的构造 如果 n 维一阶常系数线性微分方程组
∂f 在域 G 内连续， 则方程组(1)的满足初值条件 （2） ∂x
的解 x = ϕ (t , t0 , x0 ) 作为 t , t0 , x0 的函数在它的存在范围内是连续可微的. (2) 李雅普诺夫稳定性 (a) 零解 可以通过变换 x = y − ϕ (t ) 化为方程组 对方程组
dy = g (t , y ) 的某特解 y = ϕ (t ) ， dt
6 -- 1
⎛ b h = min ⎜ a, ⎝ M
⎞ f (t , x ) . ⎟ , M = (max t , x )∈R ⎠
解的延拓与连续性定理
如 f (t , x) 在某域 G 内连续且关于 x 满足局部李普希
茨条件， 则方程组(1)的满足初值条件 （2） 的解 x = ϕ (t , t0 , x0 ) ((t0 , x0 ) ∈ G ) 可以延拓， 或者延拓到 +∞ (或 −∞ )；或者延拓到使点( (t ,ϕ (t , t0 , x0 )) )任意接近 G 的边界.而方 程组(1)的解 x = ϕ (t , t0 , x0 ) 作为 t , t0 , x0 的函数在它的存在范围内是连续的. 可微性定理 如 f (t , x) 和
第6章 混沌与分岔
2. 取λ：1—3迭代
➢ 迭代也是收敛的，迭代结果总是趋向于一个稳定的不动点，这是一个非 零的1周期解，同样对应系统的稳定状态。对方程Xn+1=2Xn (1—Xn)作迭 代 ， 取 X1=0.1 则 有 X2=0.18 ， X3=0.2952 ， X4=0.416111392 ， X5=0.485924299 ， X6=0.4999604721 ， X7=0.499999687 ， X8=0.499999999······可见很快收敛于X*=0.5。又对方程Xn+1=2.5Xn (1—Xn) 作迭代，取X1=0.1也只须十几次迭代就收敛于X*=0.6了。不过与上一迭 代趋近方式有所不同，几次迭代后结果就在X*值上下产生小幅振荡，并 最终收敛于X*=0.6。
第六章
混沌与分岔
Content
1. 混沌与分岔的起源与发展 2. 混沌的概念 3. 混沌的特点 4. 混沌现象举例 5. 分岔的概念 6. 分岔现象举例 7. 混沌的研究方法 8. 分岔的研究方法 9. 混沌在现代科技领域的应用
BIT
PEMC
BIT
PEMC
混沌与分岔的起源与发展
➢ 公认的最早发现混沌的是伟大的法国数学家，物理学 家—庞加莱，他是在研究天体力学，特别是在研究三体 问题时发现混沌的。他发现三体引力相互作用能产生惊 人的复杂行为，确定性动力学方程的某些解有不可预见 性。
➢ 混沌的定性描述，“混沌是确定性非线性系统的有界的敏 感初始条件的非周期行为”。
BIT
PEMC
混沌的概念
➢ n周期点的定义：如果对于某x0 ，有f (n)(x0)=x0，但对于小于n的自然数 k，有f (k)(x0)≠ x0 ，则称x0为f 的一个n周期点。
➢ n周期轨道的定义：当x0为f 的一个n周期点时，称{x0, f (1)(x0), f (2)(x0),…, f (n-1)(x0)}为f 的n周期轨道。
➢ 迭代也是收敛的，迭代结果总是趋向于一个稳定的不动点，这是一个非 零的1周期解，同样对应系统的稳定状态。对方程Xn+1=2Xn (1—Xn)作迭 代 ， 取 X1=0.1 则 有 X2=0.18 ， X3=0.2952 ， X4=0.416111392 ， X5=0.485924299 ， X6=0.4999604721 ， X7=0.499999687 ， X8=0.499999999······可见很快收敛于X*=0.5。又对方程Xn+1=2.5Xn (1—Xn) 作迭代，取X1=0.1也只须十几次迭代就收敛于X*=0.6了。不过与上一迭 代趋近方式有所不同，几次迭代后结果就在X*值上下产生小幅振荡，并 最终收敛于X*=0.6。
第六章
混沌与分岔
Content
1. 混沌与分岔的起源与发展 2. 混沌的概念 3. 混沌的特点 4. 混沌现象举例 5. 分岔的概念 6. 分岔现象举例 7. 混沌的研究方法 8. 分岔的研究方法 9. 混沌在现代科技领域的应用
BIT
PEMC
BIT
PEMC
混沌与分岔的起源与发展
➢ 公认的最早发现混沌的是伟大的法国数学家，物理学 家—庞加莱，他是在研究天体力学，特别是在研究三体 问题时发现混沌的。他发现三体引力相互作用能产生惊 人的复杂行为，确定性动力学方程的某些解有不可预见 性。
➢ 混沌的定性描述，“混沌是确定性非线性系统的有界的敏 感初始条件的非周期行为”。
BIT
PEMC
混沌的概念
➢ n周期点的定义：如果对于某x0 ，有f (n)(x0)=x0，但对于小于n的自然数 k，有f (k)(x0)≠ x0 ，则称x0为f 的一个n周期点。
➢ n周期轨道的定义：当x0为f 的一个n周期点时，称{x0, f (1)(x0), f (2)(x0),…, f (n-1)(x0)}为f 的n周期轨道。
交通信号控制理论基础
第六章交通信号控制理论基础经过调查统计发现，将城市道路相互连接起来构成道路交通网的城市道路平面交叉口，是造成车流中断、事故增多、延误严重的问题所在，是城市交通运输的瓶颈。
一般而言，交叉口的通行能力要低于路段的通行能力，因此如何利用交通信号控制保障交叉口的交通安全和充分发挥交叉口的通行效率引起了人们的高度关注。
交通信号控制是指利用交通信号灯，对道路上运行的车辆和行人进行指挥。
交通信号控制也可以描述为：以交通信号控制模型为基础，通过合理控制路口信号灯的灯色变化，以达到减少交通拥挤与堵塞、保证城市道路通畅和避免发生交通事故等目的。
其中，交通信号控制模型是描述交通性能指标（延误时间、停车次数等）随交通信号控制参数（信号周期、绿信比和信号相位差），交通环境（车道饱和流量等），交通流状况（交通流量、车队离散性等）等因素变化的数学关系式，它是交通信号控制理论的研究对象，也是交通工程学科赖以生存和发展的基础。
本章主要针对建立交通信号控制模型所涉及到的基本概念、基本理论与基本方法，对交通信号控制的理论基础进行较为全面深入的阐述。
6．1交通信号控制的基本概念城市道路平面交叉口是道路的集结点、交通流的疏散点，是实施交通信号控制的主要场所。
根据交叉口的分岔数平面交叉口可以分为三岔交叉口、四岔交叉口与多岔交叉口；根据交叉口的形状平面交叉口可以分为T型交叉口、Y型交叉口、十字型交叉口、X型交叉口、错位交叉口、以及环形交叉口等。
6．1．1交通信号与交通信号灯交通信号是指在道路上向车辆和行人发出通行或停止的具有法律效力的灯色信息，主要分为指挥灯信号、车道灯信号和人行横道灯信号。
交通信号灯则是指由红色、黄色、绿色的灯色按顺序排列组合而成的显示交通信号的装置。
世界各国对交通信号灯各种灯色的含义都有明确规定，其规定基本相同。
我国对交通信号灯的具体规定简述如下：对于指挥灯信号：1、绿灯亮时，准许车辆、行人通行，但转弯的车辆不准妨碍直行的车辆和被放行的行人通行；2、黄灯亮时，不准车辆、行人通行，但已越过停止线的车辆和已进入人行横道的行人，可以继续通行；3、红灯亮时，不准车辆、行人通行；4、绿色箭头灯亮时，准许车辆按箭头所示方向通行；5、黄灯闪烁时，车辆、行人须在确保安全的原则下通行。
第七节 分岔管
第七节分岔管一、分岔管压力管道的分岔方式有Y形[图8-22(a)]和y形[图8-22(b)]。
二者对水流的分配均匀，缺点是机组数较多时分岔段较长；后者的分岔管是一种由薄壳和刚度较大的加强梁组成的复杂的空间组合结构，受力状态比较复杂，在计算力学和计算机这种计算工具应用于工程之前，对这种结构只能简化成平面问题进行近似计算。
岔管的加强梁有时需要锻造，卷板和焊接后需作调整残余应力处理，因而制造工艺比较复杂。
图13-22 管道分岔方式岔管的另一特点是水头损失较大，在整个引水系统的水头损失重在重要地位。
例如我国某水电站，引水隧洞长1200m，根据模型试验，仅一处岔管的局部水头损失即超过引水隧洞和进水口水头损失的总和。
因此，如何降低水头损失是岔管设计的一个重要问题。
较好的岔管体型应具有较小的水头损失、较好的应力状态和较易于制造。
从水力学的角度看，岔管的体型设计应注意以下几点：（1）使水流通过岔管各断面的平均流速相等，或使水流处于缓慢的加速状态。
（2）采用较小的分岔角a，如图13-23所示。
但从结构上考虑，分岔角不宜太小，太小会增加分岔段的长度，需要较大尺寸的加强梁，并会给制造带来困难。
水电站岔管的分岔角一般在30°-75°范围内，最常采用的范围是45°-60°。
（3）分弃管采用锥管过渡，避免用柱管直接连接。
半锥和一般用5°-10°。
（4）采用较小的岔档角夕。
岔档有分流的作用，较小的岔档角有利于分流。
（5）支管上游侧采用较小的顺流转角γ。
图13-23 岔管体型示意图以上各点有时难于同时满足，例如，增加支管锥角有助于减小γ,但又不可避免地会加大β，但前者对水流的影响较大。
岔管的水力要求和结构要求也存在矛盾，例如，较小的分岔角对水流有利，但对结构不利，因为分岔角越小，管壁互相切割的破口越大，加强梁的尺寸也就越大，而且过小的夹角会使岔档部位的焊接困难，又例如，支管用锥管过渡对水流有明显的好处，但不可避免地会使主支间的破口加大；等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
——不平衡力：每个支管的圆柱壳在E、F处被割 去了一段圆弧，这段圆弧对圆柱壳在E、F两点施 加的环拉力不复存在，使理想的受力条件被破坏， 这种环拉力就称为不平衡力。继续
20
2012-9-5
二、三梁岔管
2012-9-5
继续
21
二、三梁岔管
2012-9-5
22
二、三梁岔管
——三梁岔管的基本原理： 如果在E、F点管壳外用一种构件加固，在内水 压力作用下，倘若这种加固构件对壳体施加的反 力能尽可能起到恢复不平衡力T的作用，那么，不 完整的圆柱壳的受力状态将接近完整的圆柱壳而 得到改善； 具体做法：U梁和腰梁的施加； ——三梁岔管的受力体系： U梁和腰梁在端点采 用焊接连接，是空间超静定梁系结构，可用结构 力学方法求解，即连接点变位一致和力的平衡条 件，求出连接点的内力，从而求出每根梁的内力 和应力。
24
2012-9-5
三、内加强月牙肋岔管
（1）典型布置：Y形、卜形；见图 （2）由来：是三梁岔的发展，利用一个嵌入管体内 的月牙肋板代替三梁岔管的U梁，取消腰梁，使月 牙肋接近轴拉的位置与尺寸； （3）组成：由主管扩大段（倒锥管）、支管收缩段 （顺锥段）组成，三者有一公切球，使相贯线成为 平面曲线；倒锥管可减少拐点管壁的顺流转角，改 善转折处管壁局部应力和流态，逐渐扩大分岔处的 过流面积，降低该处流速，减小水头损失； （4）原理：用分析三梁岔管U形梁上荷载的同样方 法来考虑月牙肋上的荷载，即把相贯线上管壳破口 的“不平衡环拉力”反向后作为月牙肋的荷载。 （5）设计方法要点：继续
25
2012-9-5
三、内加强月牙肋岔管
2012-9-5
26
三、内加强月牙肋岔管
（6）假设与问题 ——假设：近似考虑薄膜应力中的环向应 力和轴向应力，忽略管壁中的剪应力、管 壳和肋板接合处的局部应力； ——问题：实际上月牙肋中还存在弯曲应 力、剪应力；不对称分岔的受力情况更复 杂，上述方法不能计算岔管管壳应力分布 和局部应力，需辅以数值分析和试验。
19
2012-9-5
二、三梁岔管
三梁岔管典型布置有Y形、卜形和三岔形，见图。
——从承受均匀内水压力来说，圆柱壳产生环向 均匀膜拉应力最有利；但在分岔处，由于管壳互 相切割，圆形不再完整；这种形状虽然封闭，可 承受一定内水压力，但在内压作用下将产生很大 弯矩，变形也很大，承载能力不大；主要原因是 不平衡力的存在。
7
岔管的布置形式
2012-9-5
8
岔管的结构型式
2012-9-5
按制造岔管的材料和岔管所用的加强方 式这两个特征进行分类如下： ——明钢岔管： （1）三梁岔管：见图 （2）内加强月牙肋岔管：见图 （3）贴边岔管：见图 （4）无梁岔管：见图 （5）球形岔管：见图 （6）隔壁岔管：见图，继续
33
2012-9-5
2、球形岔管
（6）缺点：球壳需模压成型拼焊，补强 环要用锻压件，球岔制成后需整体退火； 球岔尺寸大时，工艺更难； （7）球岔应用：国外技术成熟，采用较 多，适用于高水头；我国已成功用于大、 中型高水头电站，但不多，主要受到工艺、 运输条件的限制；随着材料及工艺水平的 提高，将会得到更广泛应用。
5
2012-9-5
分岔管的功用、特点和要求
2012-9-5
6
岔管的布置形式
2012-9-5
（1）卜形布置： ——我国卜形居多，布置灵活简便，建造规模较小， 用贴边补强居多，适合于卜形布置； ——岔管的主支管中心线在同一平面内，结构简单； ——为便于加强构件的制造和焊接，要求相贯线为 平面曲线； ——若主、支管直径相差较大等原因，主、支管公 切于一个球有困难时，则相贯线位于曲面上，沿相 贯线的加强构件将是一个曲面构件，计算、制造、 安装都将增加困难；见图 （2）对称Y形布置： （3）三岔形布置：
17
2012-9-5
岔管的荷载及结构设计要求
——荷载 （1）岔管荷载及其组合与主管道一样，但 岔管结构自重、满水重、风载、施工吊装、 负压等次要荷载可以忽略； （2）对埋藏式岔管，山岩压力由砼结构承 担； （3）校核抗外压稳定； （4）岔管设计中一般不考虑温度荷载，但 对无伸缩节的大型明钢管，应尽量减少安 装、合拢运行期温度之差，降低温度应力。 继续
23
2012-9-5
二、三梁岔管
——结构力学分析方法的缺点：直接将不平衡力作为 加固梁的荷载，是近似的。这样，荷载仅与内水压和 岔管的几何形状有关。实际上，岔管壳体与加固梁是 一个联合承受内水压力的复杂结构。二者之间的内力， 即管壳传给梁系的力，即梁所受的荷载，与二者的形 状、刚度、变形等有关。因此，结构力学方法求出的 加固梁系，不仅其实际应力与计算值不同，而且不可 能恰好做到恢复管壳不平衡环拉力T，不能使破口的管 壳恢复理想的均匀膜拉应力状态。 ——岔管结构分析方法：结构力学法、模型试验、原 型观测、三维有限元。 ——发展：对高内压、大直径钢管，加强梁构件尺寸 很大，造成选材、制造和运输困难；埋藏式岔管会增 加开挖尺寸，近来工程上更多采用内加强月牙肋岔管 予以取代。
16
2012-9-5
岔管的结构型式
（3）钢衬可根据需要采用明钢岔管的某种 型式，但因钢筋砼参加承载，减轻了钢衬 的负担，因而钢衬与单独承载的明钢岔管 相比，管壁可减薄，加强构件可减轻，直 至取消； （4）节省钢板，选材和工艺要求简单，降 低造价，安全性比明钢管高； （5）明钢管需设镇墩，钢衬钢筋砼岔管不 需额外增加砼工程量，技术经济效益明显； （6）在国外发展较快，我国无实例，优点 突出，应用发展前景好。
9
三梁岔管
2012-9-5
10
月牙肋岔管
2012-9-5
11
贴边岔管
2012-9-5
12
无梁岔管
2012-9-5
13
球形岔管
2012-9-5
14
隔壁岔管
2012-9-5
15
岔管的结构型式
——地下埋藏式岔管 （1）埋藏式钢岔管： （2）埋藏式钢筋砼岔管： ——钢衬钢筋砼岔管 其特点如下： （1）钢岔管外包钢筋砼，两者共同承受内 水压力； （2）内部钢岔管即钢衬能起防渗作用，因 此，外部钢筋砼允许开裂，这样钢衬和钢 筋都能较充分发挥作用；继续
18
2012-9-5
岔管的荷载及结构设计要求
——结构设计要求 （1）岔管的允许应力应比直管段的略予降低， 因为岔管的结构复杂，难于精确分析其应力； （2）岔管处壁厚比主、支管壁厚大，管节要 变厚； （3）相邻管节壁厚差值不宜大于4mm，以利 焊接，避免应力集中； （4）月牙肋岔管、无梁岔管、球岔内应设置 导流板以减少水力损失及振动； （5）岔管上凸、下凹，顶部需设排气设备； 底部应设置排水管。
35
2012-9-5
3、无梁岔管
——优点： （1）无梁岔通过壳体比较连续组合，膜应力以及不大 的弯曲应力来承受内压力，避免了设置加固构件； （2）除两块面积不大的三角形球壳片外，其余均为圆 锥壳片，尺寸较小，运输、安装均较方便；适宜做成 埋藏式岔管，以利发挥围岩抗力。 ——缺点： （1）体型复杂，球片成型工艺较困难，焊缝多，结构 应力强度分析尚无较可靠的解析法，经验不多，大型 无梁岔需数值分析或模型试验； （2）分岔处过水断面急剧增大，易产生涡流，宜采用 内部导流结构以改善流态。 ——应用：有发展前景，可用于大、中型地下埋管， 我国个别中型电站已成功采用。
31
2012-9-5
2、球形岔管
2012-9-5
32
2、球形岔管
（2）球壳与内部导流板间的最小空间c ≥0.3~0.5m； （3）球壳厚度ts=K1PR/2φ[σ]，K1=1.1~1.2； （4）计算方法：把补强环、球壳及管壳取三个隔离体， 将三者互相连接处的内力及外载作为隔离体荷载，然 后按连接处的变位（径向变位、角变位）一致的条件 和力的平衡条件解出连接处的内力，或模型试验； （5）优点：布置灵活，各管道间的夹角选用范围广， 支管可指向任意方向（主、支管可不在一个平面内）， 也可布置多条支管；分岔部位受力结构为球壳，主支 管仍保持为完整的圆柱壳，受力条件好，补强环是环 形梁，应力分析简单可靠；继续
28
2012-9-5
四、贴边岔管、球形岔管和无梁岔管
1、贴边岔管 2、球形岔管 3、无梁岔管
2012-9-5
29
1、贴边岔管
——典型布置：卜形 ——要求： （1）支、主管直径之比值小于0.7时，勿需设置专门 的加固梁系，只需将主、支管的管壁比直管段适当加 厚，并在相贯线两侧设置贴边加强； （2）贴边补强板可焊固于管道外壁或内壁，或内外壁； （3）分岔处的“不平衡力”由补强板和管壁共同承担； （4）补强板与加固梁或肋相比，刚度较小，在内水压 力作用下，发生较大的向外位移，用于埋藏式岔管， 有利于发挥围岩抗力，也便于做成钢衬钢筋砼岔管； （5）贴边岔管应力分析：受力复杂，常用有限元法、 模型试验、工程实际经验； （6）目前，我国埋藏式贴边岔较多，HD值最大990m2。
4
2012-9-5
分岔管的功用、特点和要求
——要求，见图： （1）水力学条件：水流平顺，水头损失小， 避免涡流和振动； 指出水损影响因素： （2）结构：结构合理简单，受力条件好， 不产生过大的应力集中和变形； （3）工艺：制作、运输、安装方便。 需要特别指出，以上三者要求常常相互矛盾。
20
2012-9-5
二、三梁岔管
2012-9-5
继续
21
二、三梁岔管
2012-9-5
22
二、三梁岔管
——三梁岔管的基本原理： 如果在E、F点管壳外用一种构件加固，在内水 压力作用下，倘若这种加固构件对壳体施加的反 力能尽可能起到恢复不平衡力T的作用，那么，不 完整的圆柱壳的受力状态将接近完整的圆柱壳而 得到改善； 具体做法：U梁和腰梁的施加； ——三梁岔管的受力体系： U梁和腰梁在端点采 用焊接连接，是空间超静定梁系结构，可用结构 力学方法求解，即连接点变位一致和力的平衡条 件，求出连接点的内力，从而求出每根梁的内力 和应力。
24
2012-9-5
三、内加强月牙肋岔管
（1）典型布置：Y形、卜形；见图 （2）由来：是三梁岔的发展，利用一个嵌入管体内 的月牙肋板代替三梁岔管的U梁，取消腰梁，使月 牙肋接近轴拉的位置与尺寸； （3）组成：由主管扩大段（倒锥管）、支管收缩段 （顺锥段）组成，三者有一公切球，使相贯线成为 平面曲线；倒锥管可减少拐点管壁的顺流转角，改 善转折处管壁局部应力和流态，逐渐扩大分岔处的 过流面积，降低该处流速，减小水头损失； （4）原理：用分析三梁岔管U形梁上荷载的同样方 法来考虑月牙肋上的荷载，即把相贯线上管壳破口 的“不平衡环拉力”反向后作为月牙肋的荷载。 （5）设计方法要点：继续
25
2012-9-5
三、内加强月牙肋岔管
2012-9-5
26
三、内加强月牙肋岔管
（6）假设与问题 ——假设：近似考虑薄膜应力中的环向应 力和轴向应力，忽略管壁中的剪应力、管 壳和肋板接合处的局部应力； ——问题：实际上月牙肋中还存在弯曲应 力、剪应力；不对称分岔的受力情况更复 杂，上述方法不能计算岔管管壳应力分布 和局部应力，需辅以数值分析和试验。
19
2012-9-5
二、三梁岔管
三梁岔管典型布置有Y形、卜形和三岔形，见图。
——从承受均匀内水压力来说，圆柱壳产生环向 均匀膜拉应力最有利；但在分岔处，由于管壳互 相切割，圆形不再完整；这种形状虽然封闭，可 承受一定内水压力，但在内压作用下将产生很大 弯矩，变形也很大，承载能力不大；主要原因是 不平衡力的存在。
7
岔管的布置形式
2012-9-5
8
岔管的结构型式
2012-9-5
按制造岔管的材料和岔管所用的加强方 式这两个特征进行分类如下： ——明钢岔管： （1）三梁岔管：见图 （2）内加强月牙肋岔管：见图 （3）贴边岔管：见图 （4）无梁岔管：见图 （5）球形岔管：见图 （6）隔壁岔管：见图，继续
33
2012-9-5
2、球形岔管
（6）缺点：球壳需模压成型拼焊，补强 环要用锻压件，球岔制成后需整体退火； 球岔尺寸大时，工艺更难； （7）球岔应用：国外技术成熟，采用较 多，适用于高水头；我国已成功用于大、 中型高水头电站，但不多，主要受到工艺、 运输条件的限制；随着材料及工艺水平的 提高，将会得到更广泛应用。
5
2012-9-5
分岔管的功用、特点和要求
2012-9-5
6
岔管的布置形式
2012-9-5
（1）卜形布置： ——我国卜形居多，布置灵活简便，建造规模较小， 用贴边补强居多，适合于卜形布置； ——岔管的主支管中心线在同一平面内，结构简单； ——为便于加强构件的制造和焊接，要求相贯线为 平面曲线； ——若主、支管直径相差较大等原因，主、支管公 切于一个球有困难时，则相贯线位于曲面上，沿相 贯线的加强构件将是一个曲面构件，计算、制造、 安装都将增加困难；见图 （2）对称Y形布置： （3）三岔形布置：
17
2012-9-5
岔管的荷载及结构设计要求
——荷载 （1）岔管荷载及其组合与主管道一样，但 岔管结构自重、满水重、风载、施工吊装、 负压等次要荷载可以忽略； （2）对埋藏式岔管，山岩压力由砼结构承 担； （3）校核抗外压稳定； （4）岔管设计中一般不考虑温度荷载，但 对无伸缩节的大型明钢管，应尽量减少安 装、合拢运行期温度之差，降低温度应力。 继续
23
2012-9-5
二、三梁岔管
——结构力学分析方法的缺点：直接将不平衡力作为 加固梁的荷载，是近似的。这样，荷载仅与内水压和 岔管的几何形状有关。实际上，岔管壳体与加固梁是 一个联合承受内水压力的复杂结构。二者之间的内力， 即管壳传给梁系的力，即梁所受的荷载，与二者的形 状、刚度、变形等有关。因此，结构力学方法求出的 加固梁系，不仅其实际应力与计算值不同，而且不可 能恰好做到恢复管壳不平衡环拉力T，不能使破口的管 壳恢复理想的均匀膜拉应力状态。 ——岔管结构分析方法：结构力学法、模型试验、原 型观测、三维有限元。 ——发展：对高内压、大直径钢管，加强梁构件尺寸 很大，造成选材、制造和运输困难；埋藏式岔管会增 加开挖尺寸，近来工程上更多采用内加强月牙肋岔管 予以取代。
16
2012-9-5
岔管的结构型式
（3）钢衬可根据需要采用明钢岔管的某种 型式，但因钢筋砼参加承载，减轻了钢衬 的负担，因而钢衬与单独承载的明钢岔管 相比，管壁可减薄，加强构件可减轻，直 至取消； （4）节省钢板，选材和工艺要求简单，降 低造价，安全性比明钢管高； （5）明钢管需设镇墩，钢衬钢筋砼岔管不 需额外增加砼工程量，技术经济效益明显； （6）在国外发展较快，我国无实例，优点 突出，应用发展前景好。
9
三梁岔管
2012-9-5
10
月牙肋岔管
2012-9-5
11
贴边岔管
2012-9-5
12
无梁岔管
2012-9-5
13
球形岔管
2012-9-5
14
隔壁岔管
2012-9-5
15
岔管的结构型式
——地下埋藏式岔管 （1）埋藏式钢岔管： （2）埋藏式钢筋砼岔管： ——钢衬钢筋砼岔管 其特点如下： （1）钢岔管外包钢筋砼，两者共同承受内 水压力； （2）内部钢岔管即钢衬能起防渗作用，因 此，外部钢筋砼允许开裂，这样钢衬和钢 筋都能较充分发挥作用；继续
18
2012-9-5
岔管的荷载及结构设计要求
——结构设计要求 （1）岔管的允许应力应比直管段的略予降低， 因为岔管的结构复杂，难于精确分析其应力； （2）岔管处壁厚比主、支管壁厚大，管节要 变厚； （3）相邻管节壁厚差值不宜大于4mm，以利 焊接，避免应力集中； （4）月牙肋岔管、无梁岔管、球岔内应设置 导流板以减少水力损失及振动； （5）岔管上凸、下凹，顶部需设排气设备； 底部应设置排水管。
35
2012-9-5
3、无梁岔管
——优点： （1）无梁岔通过壳体比较连续组合，膜应力以及不大 的弯曲应力来承受内压力，避免了设置加固构件； （2）除两块面积不大的三角形球壳片外，其余均为圆 锥壳片，尺寸较小，运输、安装均较方便；适宜做成 埋藏式岔管，以利发挥围岩抗力。 ——缺点： （1）体型复杂，球片成型工艺较困难，焊缝多，结构 应力强度分析尚无较可靠的解析法，经验不多，大型 无梁岔需数值分析或模型试验； （2）分岔处过水断面急剧增大，易产生涡流，宜采用 内部导流结构以改善流态。 ——应用：有发展前景，可用于大、中型地下埋管， 我国个别中型电站已成功采用。
31
2012-9-5
2、球形岔管
2012-9-5
32
2、球形岔管
（2）球壳与内部导流板间的最小空间c ≥0.3~0.5m； （3）球壳厚度ts=K1PR/2φ[σ]，K1=1.1~1.2； （4）计算方法：把补强环、球壳及管壳取三个隔离体， 将三者互相连接处的内力及外载作为隔离体荷载，然 后按连接处的变位（径向变位、角变位）一致的条件 和力的平衡条件解出连接处的内力，或模型试验； （5）优点：布置灵活，各管道间的夹角选用范围广， 支管可指向任意方向（主、支管可不在一个平面内）， 也可布置多条支管；分岔部位受力结构为球壳，主支 管仍保持为完整的圆柱壳，受力条件好，补强环是环 形梁，应力分析简单可靠；继续
28
2012-9-5
四、贴边岔管、球形岔管和无梁岔管
1、贴边岔管 2、球形岔管 3、无梁岔管
2012-9-5
29
1、贴边岔管
——典型布置：卜形 ——要求： （1）支、主管直径之比值小于0.7时，勿需设置专门 的加固梁系，只需将主、支管的管壁比直管段适当加 厚，并在相贯线两侧设置贴边加强； （2）贴边补强板可焊固于管道外壁或内壁，或内外壁； （3）分岔处的“不平衡力”由补强板和管壁共同承担； （4）补强板与加固梁或肋相比，刚度较小，在内水压 力作用下，发生较大的向外位移，用于埋藏式岔管， 有利于发挥围岩抗力，也便于做成钢衬钢筋砼岔管； （5）贴边岔管应力分析：受力复杂，常用有限元法、 模型试验、工程实际经验； （6）目前，我国埋藏式贴边岔较多，HD值最大990m2。
4
2012-9-5
分岔管的功用、特点和要求
——要求，见图： （1）水力学条件：水流平顺，水头损失小， 避免涡流和振动； 指出水损影响因素： （2）结构：结构合理简单，受力条件好， 不产生过大的应力集中和变形； （3）工艺：制作、运输、安装方便。 需要特别指出，以上三者要求常常相互矛盾。
