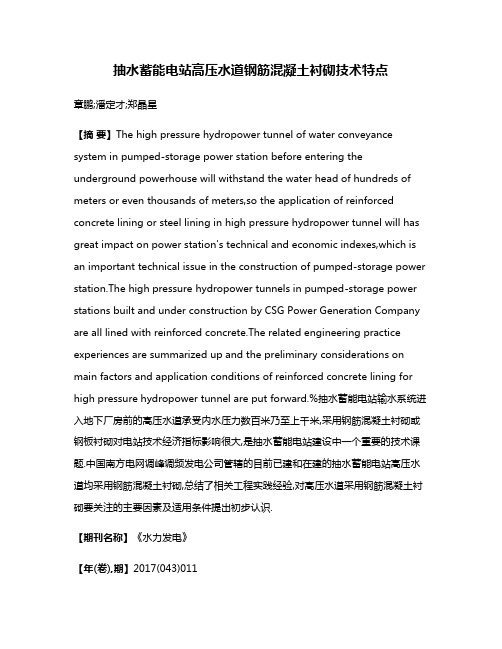

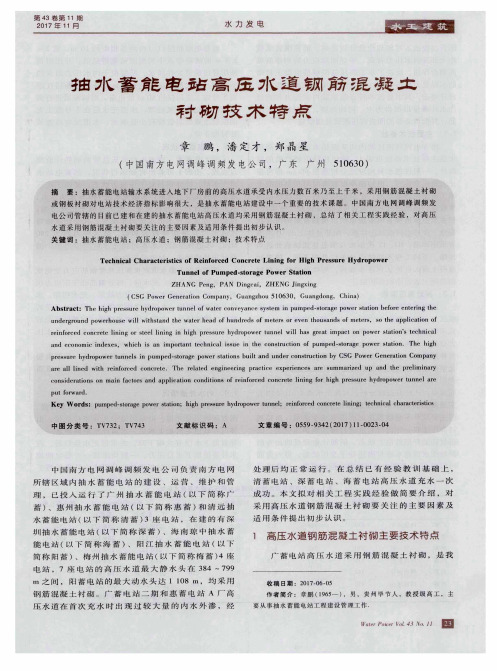

抽水蓄能电站高压水道钢筋混凝土衬砌技术特点章鹏;潘定才;郑晶星【摘要】The high pressure hydropower tunnel of water conveyance system in pumped-storage power station before entering the underground powerhouse will withstand the water head of hundreds of meters or even thousands of meters,so the application of reinforced concrete lining or steel lining in high pressure hydropower tunnel will has great impact on power station's technical and economic indexes,which is an important technical issue in the construction of pumped-storage power station.The high pressure hydropower tunnels in pumped-storage power stations built and under construction by CSG Power Generation Company are all lined with reinforced concrete.The related engineering practice experiences are summarized up and the preliminary considerations on main factors and application conditions of reinforced concrete lining for high pressure hydropower tunnel are put forward.%抽水蓄能电站输水系统进入地下厂房前的高压水道承受内水压力数百米乃至上千米,采用钢筋混凝土衬砌或钢板衬砌对电站技术经济指标影响很大,是抽水蓄能电站建设中一个重要的技术课题.中国南方电网调峰调频发电公司管辖的目前已建和在建的抽水蓄能电站高压水道均采用钢筋混凝土衬砌,总结了相关工程实践经验,对高压水道采用钢筋混凝土衬砌要关注的主要因素及适用条件提出初步认识.【期刊名称】《水力发电》【年(卷),期】2017(043)011【总页数】5页(P23-26,69)【关键词】抽水蓄能电站;高压水道;钢筋混凝土衬砌;技术特点【作者】章鹏;潘定才;郑晶星【作者单位】中国南方电网调峰调频发电公司,广东广州510630;中国南方电网调峰调频发电公司,广东广州510630;中国南方电网调峰调频发电公司,广东广州510630【正文语种】中文【中图分类】TV732;TV743中国南方电网调峰调频发电公司负责南方电网所辖区域内抽水蓄能电站的建设、运营、维护和管理,已投入运行了广州抽水蓄能电站(以下简称广蓄)、惠州抽水蓄能电站(以下简称惠蓄)和清远抽水蓄能电站(以下简称清蓄)3座电站,在建的有深圳抽水蓄能电站(以下简称深蓄)、海南琼中抽水蓄能电站(以下简称海蓄)、阳江抽水蓄能电站(以下简称阳蓄)、梅州抽水蓄能电站(以下简称梅蓄)4座电站,7座电站的高压水道最大静水头在384～799 m之间,阳蓄电站的最大动水头达1 108 m,均采用钢筋混凝土衬砌。

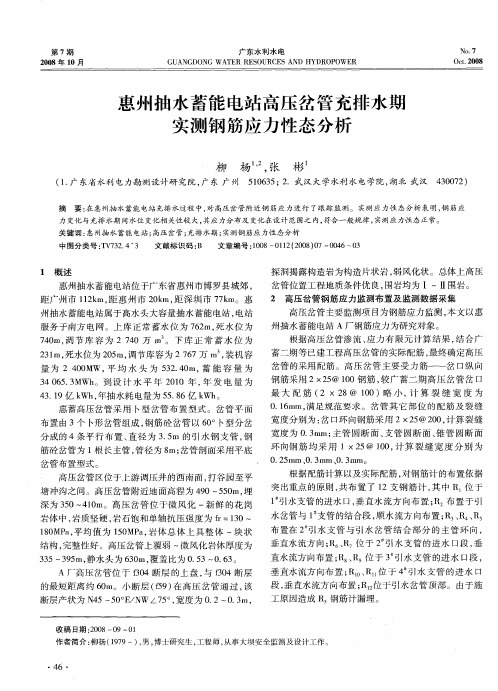

1 工程概况惠州抽水蓄能电站装机容量2400MW,分A、B厂布置,位于广东省惠州市博罗县城郊,距广州市112km,距惠州市20km,距深圳市77km,枢纽工程由上水库、下水库、输水建筑物、地下厂房洞室群、地面开关站及永久公路等组成;隧洞采用钢筋砼衬砌,洞径在～之间;为了提高隧洞砼结构对高水头压力的防渗能力,设计要求在高压隧洞和地质构造带等部位进行化学灌浆处理;目前,惠州抽水蓄能电站A厂已进入机电设备安装施工期,输水隧洞已基本完成砼衬砌施工,现正进行水泥灌浆施工阶段;根据设计要求在水泥灌浆施工完成后进行化学灌浆施工;化学灌浆施工的具体部位如下：1高压岔管；2下平洞、下斜井、上平洞过沟段的地质缺陷部位,水泥灌浆异常部位吸水不耗浆部位；3引水支管、尾水支管帷幕灌浆部位；41、2施工支洞高压堵头；5中平洞靠近1施工支洞段、尾水隧洞靠近尾闸室段的地质缺陷部位;2 编制依据1建筑施工安全检查标准JGJ59-99；2惠蓄输水系统灌浆施工技术要求；3设计修改/通知单：引洞设A字第35号A厂输水系统断层带灌浆加强处理；4设计修改/通知单：引洞设A字第45号A厂输水系统化学灌浆范围修改；5设计修改/通知单：引洞设B字第14号B厂输水系统断层带灌浆加强处理；6水工建筑物水泥灌浆施工技术规范：DL/T5148-2001；7A厂输水系统灌浆布置图：DZ15D2-1A-05～07；8B厂输水系统灌浆布置图：DZ15D2-1B-05～07；9水利水电工程钻孔压水试验规程：DL/T5331-2005；10水利水电工程施工组织设计手册：第三卷;3 施工布置施工用水、电利用现场砼及水泥灌浆阶段已布置的水、电系统,并根据现场情况,接支线至工作面;平洞及施工支洞堵头化学灌浆施工,搭设简易移动脚手架作为施工平台;斜井化学灌浆施工利用水泥灌浆施工专用平台,与水泥灌浆同步进行、交叉作业;材料运送采用送料小车由斜井口运至工作面;4 灌浆材料化学浆材选择原则：一是浆材的可灌性,所选化学浆材必须能够灌入裂缝,充填饱满,灌入后能凝结固化,以达到补强和防渗加固的目的；二是浆材的耐久性,所选用的材料在使用环境条件下性能稳定,不易起化学变化,并且与砼裂缝有足够的粘结强度,不易脱离分开;本工程中拟采用的JD-1改性环氧防水补强抗渗剂具有优良的力学性能,耐老化、无毒和优异的渗透性能,已成功应用于广蓄电站引水隧洞及惠蓄电站A厂安装间裂缝处理,取得较好效果,其物理及力学性能见表1、表2;JD-1改性环氧防水材料的物理性能表1JD-1改性环氧防水材料的主要技术性能表25 化学灌浆施工方案化学灌浆作用及目的1通过采用加固补强的高分子化灌材料进行固结灌注填充,使隧洞围岩松动圈及地质构造缺陷的基岩得以加固;2进行化学灌浆使隧洞砼衬砌与围岩的接缝得到有效紧密结合,起到较好的补强效果;3通过高压灌注,利用改性环氧防水补强抗渗剂的高渗透性,能够发现隧道衬砌结构的缺陷部位,并可以起到有效的修补作用;化学灌浆施工程序1平洞化学灌浆次序：环间分序,从低处往高处灌注,环内从底孔至顶孔灌注; 2斜井化学灌浆次序：从低处往高处逐排灌注,环内从底孔至顶孔灌注;3高压引水岔管化学灌浆次序：先帷幕化学灌浆后固结化学灌浆,环间分序,先灌1序再灌2序,环内从底孔至顶孔灌注;4引水支管帷幕化学灌浆次序：帷幕化学灌浆先进行下游排孔灌浆,后进行上游排孔灌浆,环内从底孔至顶孔灌注;5尾水支管帷幕化学灌浆次序：帷幕化学灌浆先进行上游排孔灌浆,后进行下游排孔灌浆,环内从底孔至顶孔灌注;化学灌浆施工方法及压力采用纯压式全孔一次灌注施工,斜井灌浆压力为～,平洞及高岔灌浆压力为. 化学灌浆施工工艺流程5.4.1工艺流程测量放样→扫孔钻孔→冲洗→制浆→灌浆→封孔→检查孔压水试验单点法;5.4.2化学灌浆工艺流程图计主机制浆化学灌浆主要施工方法及工艺要求5.5.1扫孔化学灌浆孔按设计布孔图进行,利用水泥灌浆孔扫孔成孔,孔径为φ38～52mm,钻孔顺序按照该区灌浆施工顺序进行,灌浆孔均采用全孔一次造孔;钻孔施工工艺流程见下图;钻孔施工工艺流程图5.5.2冲洗及清孔计1在钻孔结束之后,用压力水把孔内杂质冲洗干净,冲洗水压力为1MPa,直至回水清澈为止;2化灌施工前要将孔内积水清出,重点底拱的孔位,利用高压风机将孔内积水清出,确保化灌施工前,孔内无积水;5.5.3阻塞器安装一次扫孔成孔的灌浆孔斜井及平洞、高压岔管,采用纯压式全孔一次灌注工法,将阻塞器安装在衬砌砼内,且靠近岩石与砼的接触面,确保高压化学灌浆时衬砌砼不产生高压劈裂,化学灌浆主要用于加固隧洞砼衬砌与围岩的接缝、围岩松动圈及地质构造缺陷;5.5.4配制浆液1制浆工艺流程：环境温度测量→计算用量→称量→浆液混合→搅拌→留样→储浆;2化学浆液的配制根据所使用的化学浆材,按厂家提供的配比并根据实际情况进行配制;化学浆液初凝时间控制在8～10h,配制浆液时,应根据灌浆段长进行配制,采用少量多次配制原则,避免造成浆液浪费,灌浆施工前对配制浆液留样,观察浆液胶凝时间,以便灌浆结束后确定拔塞封孔处理时间;3开灌时第一次配制浆液不超过15kg,配置比例：主剂：固化剂：促进剂=1000：70：10,采用人工慢速搅拌,搅拌时间不少于10min,同时将配浆桶要放入冷却水槽中进行浆液配制;混合的顺序是：先称量改性环氧浆液,然后称量添加固化促进剂搅拌1～3min,再后称量添加固化剂搅拌1～3min,固化剂及固化促进剂的添加量应充分考虑施工时现场环境温度及砼主体温度后决定;严禁同时添加固化剂和固化促进剂进行混合;每次配制的浆液应在5h内用完,对已搅拌混合好的化学浆液超过5h,而未能灌注使用的作废料处理;4灌注时,浆液配制以“定量为主,定时为辅”的办法进行,同时注意灌浆压力和孔内吸浆率的变化,以决定压浆是否可以终止闭浆,合理制定化学浆液的配制需量范围;5.5.5灌浆压力标准根据设计技术要求灌浆压力见下表：灌浆压力表表3灌浆结束标准：灌浆结束标准达到设计要求压力,灌浆压力达到后,以不进浆或进浆量小于min～min时,持压屏浆10min后闭浆结束;灌浆压力控制：灌浆压力控制采用逐级升压法灌注,严格控制升压速度,每次灌浆压力提升控制在,逐级升压达到设计要求的结束压力;5.5.6灌浆施工1将注浆管放入孔内,拧紧阻塞器卡塞,连接注浆高压管路,经现场施工技术管理人员检查后,开始注浆;开灌时采用低压慢灌,打开回浆阀,当浆液充填满孔段时,关闭阀门,逐级加压施灌,灌浆压力提升控制在每级,严禁骤然加压;由于高压化灌泵采用无级调节压力,可以设定压力范围,调节压力时间要根据灌注孔内进浆情况调节;当开始灌注时,采用低压大排量快速充填灌注孔,关闭回将阀提升压力,观察孔内进浆量和压力装置,当进浆量及压力在2min内无变化,可进行逐级提压灌注至结束压力;2化灌段位灌浆施工顺序：下斜井化学灌浆的总体施工顺序为：施灌排序由低向高；施灌孔序：孔内不分序,先拱底后拱顶；其余化灌部位详见设计图;3根据灌浆范围和布孔情况,选用隧洞底部中心沿两边顺序灌浆,邻孔可作为排水排气孔,若邻孔出浆,排除积水后,卡塞邻孔,第一孔仍保持压力灌浆,若第三孔出浆时,视进浆情况停止第一孔灌浆并卡塞第三孔；若第一孔在最大压力下不进浆或进浆率小于0.05L/min,延续灌注时间不少于10min,也可停止灌浆;4灌浆结束标准：达到设计结束压力后,以不进浆或进浆量小于0.01L/min～0.05L/min时,持压10min闭浆结束;5灌浆过程中,拌料桶及储料桶必须采用冷水浸泡,防止浆液化学反应时温度过高,发现浆液出现加速反应暴聚征兆,则立即调换新浆,必要时还要冲洗设备和管路,然后再继续作业;6每孔浆液开灌前,计算好管路及灌浆孔内占浆量,根据进浆量调制到正常配比;调节化灌泵流量阀,控制进浆速率;7开灌时,要注意排除化灌泵及灌浆孔内空气,灌浆过程中观察泵压与孔口压力是否一致;8化灌施工每班由专人记录灌浆记录表,要认真、详细记录单孔灌浆量、段长、灌浆压力及施工现场的当班处理事宜,每天交接班工作必须有文字记录;每次灌浆结束时,立即用丙酮对灌浆泵及高压胶管进行反复清洗,清洗不少于三次,并对清洗使用后的丙酮集中存放于密闭容器内,统一回收,不可随意乱倒;9化灌结束后拔塞封闭灌浆孔,孔内空余段卡塞段直接采用掺有膨胀剂水泥砂浆进行人工封孔,砂浆配合比采用水：灰：砂比为：1：1,膨胀剂轻烧MgO掺量为水泥用量的3%～%;5.5.7灌浆过程情况处理1灌浆过程中发生串浆现象时,则立即停止灌浆,装配阻塞器封闭串浆孔,在灌浆孔达到结束压力要求后,对串浆孔进行施灌,直达设计结束压力;2衬砌砼面发生串浆、冒浆现象时,则降低压力,打开回浆阀暂停灌浆,采用速凝水泥封堵后继续施灌;若封堵不住,则采用埋管嵌缝化灌处理后再继续施灌详见5.5.83在灌浆中,如果发现孔内吸浆量较大,进浆量超过设计段长用浆量的20%暂定,则将灌浆压力降低一个等级每级为 MPa施灌,观察正常后再逐级提升压力至灌浆结束;化灌耗浆量暂定量为30kg/m,根据10月12日上午由广东蓄能公司召开的惠蓄化灌技术会议要求,下斜井化灌施工每米最高耗量为50kg/m,在灌注施工过程中,用量超出最高耗量时应停灌,并上报监理后再处理;4开灌后时间超过10min不起压力,可缩短浆液凝固时间,增大浆液粘度,必要时采取间歇灌浆方法处理,采用停灌结合进行施工,但施工时每次停灌时间不大于2～4h,防止浆液胶凝堵塞灌浆孔;5若出现进浆量突增,压力锐减,立即停止灌浆,并观察隧洞其他孔位或衬砌结构、施工缝是否有串冒浆现象,如有采用上述2处理,无情况则待凝30min后进行低压慢灌,防止在高压力作用下化学浆液通过围岩裂隙渗透到需加固处理范围以外,造成浆液浪费;6灌浆施工结束后,取下阻塞器时需注意浆液胶凝时间,操作人员要先检查留样浆液是否开始胶凝固化,不可冒然拆卸阻塞器,防止浆液未凝喷射出来,造成人员伤害;7根据我单位以往类似工程施工经验,隧洞高压化灌时,化学浆液容易从衬砌面施工冷缝及细小裂缝渗出,化灌施工前及过程中需对这些裂缝进行修补;具体工艺见下5.5.8;8压水检查考虑到斜井灌浆平台的牵引方式及化灌材料的凝结时间长等因素,因此仅对平洞采用单点法压水试验进行质量检查,压水检查压力为化灌灌浆压力的80%,压水试验结束标准为：在稳定压力下,每3～5min测读一次压入注量,连续四次读数中最大值与最小值之差小于最终的10%,或最大值与最小值之差小于1 ml/min时,本孔段压水结束,取最终值为计算值,测记漏量,计算透水率Lu;合格标准：固结化学灌浆85%以上孔段的透水率≤,其余孔段的透水率≤,且分布不集中;帷幕化学灌浆90%以上孔段的透水率≤;检查孔数量：固结化学灌浆按不少于灌浆孔数的5%进行控制;帷幕化学灌浆按不少于灌浆孔数的10%进行控制;5.5.8砼衬砌裂缝补强灌浆砼裂缝补强灌浆施工流程：查找裂缝→凿槽→槽部封堵→沿裂缝钻孔→清理孔缝→埋管封缝→注浆→检查管口→注浆结束→恢复原貌;1查找裂缝位置,并划出标记统计;2沿裂缝凿槽、槽的上口宽度为2～3cm,深度为3～5cm;3沿槽部采用封缝大力胶封闭裂缝表面,要求封缝面干净平整压贴紧密,无凹凸面;4沿距裂缝5cm处布置灌浆孔,钻孔与裂缝面成45°夹角,并穿过缝面,孔径8mm,孔距200mm;5用砂轮等清除混凝土表面的污垢及浮浆;然后用风机或棉纱清除打磨时产生的尘土、垃圾等,如用水清洗后应使基层充分干燥;6将孔、缝清理干净,埋入注浆管,并用扳手拧紧注浆管膨胀螺栓,埋注浆管时应压实管边胶泥,确保注浆时缝面及管边无漏浆现象;7改性环氧浆液在-10～35℃的温度范围内可以通过调节固化剂、固化促进剂的量进行使用;8混合的顺序是：先计量改性环氧浆液,然后添加固化促进剂搅拌1～3min,再后添加固化剂搅拌1～3min,固化剂及固化促进剂的添加量应充分考虑施工温度及砼结构温度,严禁同时添加固化剂和固化促进剂进行混合;每次最大配料量不超过2000ml,当气温大于30℃时,采用降温辅助设施进行调配,每次配量在5h内施工完毕;9待封缝大力胶凝结后,采用轻型电动泵进行压力灌注环氧浆液,注浆压力为～3Mpa,分次逐级升压的方法进行施灌,稳压10min,然后扎管闭浆;垂直裂缝和倾斜裂缝灌浆应从深到浅、自下而上进行；接近水平状裂缝灌浆可从低端或吸浆量大的孔开始;10注浆5～8h后,检查管口有无浆压,如无浆压,重复注浆；如有浆压,灌浆结束;9待浆液完全凝固后,拆注浆管,将注浆缝面恢复原貌;10在施工过程中作好原始记录;5.5.9化灌浆液计量管理在水工建筑物施工中,水泥灌浆已强制采用自动记录仪等先进工艺技术,由于化学灌浆工程应用范围较小,目前国内只有少数厂家正进行此类化学灌浆计量自动记录装置的研制及开发,但目前还处于研制阶段,所以化灌工程现场记录还是采用人工记录;我单位结合以往类似工程的施工经验,在惠蓄化灌工程项目中计划采用计量精度较高的电子秤进行称量记录;1化灌施工记录每班由专人负责,化灌施工前,对使用的储浆桶进行称量核准,对管路及孔内占浆量进行计算,统计管路耗量;2配制好的浆液储浆桶放上电子秤进行称量,做为起始灌浆用量;3灌注过程中,每5 min进行读数记录,记录灌浆压力、耗浆量;4灌浆过程中每次增加配制浆液时,记录下储浆桶重量变化;5灌浆过程中严禁将电子秤上的储浆桶取下或增加其他材料物品;6 施工进度计划A厂化学灌浆的时间：～;B厂化学灌浆的时间：～;7 资源配置1施工人员配置表施工人员配置表表42施工设备配置表施工设备配置表表58 质量控制措施1工程所用的主要材料必须检验合格,并有出厂合格证方可使用,所有施工化学材料及专用工具由材料专管员负责保管、检查、发放;改性环氧浆液在高温下会逐渐发生胶凝化,应避免日光直射,在阴冷处进行保管;2化学材料应在现场作适配,其固化时间应满足施工工艺要求;3固化剂中含有有机过氧化物,应避免使用铁、铜、黄铜等金属制品的容器,应使用玻璃、铝、不锈钢等材料的容器;固化剂不得与胺类、强碱、强酸、还原性物质接触;固化剂和固化促进剂不同,使用时应分清用途,不得用错;4当日平均气温低于5℃,最低气温低于-3℃时,应按冬季施工处理;5冬季施工期间,合理安排作业计划,适当调整施工顺序,有关分项工作尽可能避免早晚施工;密切关注气象预报,随时掌握天气变化和寒潮信息,以便及时采取保护措施;6化学胶凝时间的控制：环境温度对浆液的胶凝时间有很大的影响,钻孔内地下水温与实验室的室温不同,对温度的变化要及时掌握,调整浆液胶凝时间,以保证灌浆质量;7凡新购、修复、安装的计量器具,必须经检定合格后方可使用,并按计量检测要求进行周期检测;8改性环氧浆液、固化剂、固化促进剂的计量必须使用专用的计量容器通过容量ml进行计量,计量容器精度为±1ml;9化灌施工时,砼表面由于串冒浆产生的浆液污染,施工人员要及时用铁铲清理、刮除;9 职业健康、安全、环境技术措施重要危险源及技术措施9.1.1危险源1违章操作,造成人员伤害;2送料小车、灌浆台车未按设计规定的荷载使用,严重超载或卷扬机工误操作及工作人员中麻痹大意,造成人员伤害;3送料小车运送材料途中,材料掉落造成下方作业人员伤害;4送料小车、灌浆台车上临时放置的施工原材料或物件,因摆放不当,失稳掉落造成下方作业人员伤害;5斜井长度长,坡度陡,高空作业容易造成人员坠落;6灌浆过程中由于压力过大,造成管路爆裂,从而使周围施工人员受伤;7未使用个人防护用品或个人防护用品使用不当,造成人员伤害;8作业者不小心发生滑跌,造成人员伤害;9送料小车牵引钢丝绳可能出现断丝,导致钢丝绳断裂;提升系统故障,造成入伤害;10化学灌浆材料太多为易燃易爆品,引发爆炸使人员受到伤害;11丙酮使用不当,引起火灾;12孔内浆液未固化,取下阻塞器造成人员伤害;9.1.2重要危险源技术措施1对于特种作业人员包括机械工、电工、电焊工等必须进行专业培训,持证上岗,特殊作业要有作业指导书,严格执行各种安全技术操作规程,确保施工安全;2灌浆台车、灌浆送料小车使用卷扬机作为提升系统,卷扬机操作必须按照安全部下发的卷扬机操作规程操作;认真贯彻执行“安全第一,预防为主”的方针;3运送材料时正下方严禁站人,运输材料时绑扎要牢固、摆放要整齐,不得出现人货同运现象;4禁止上下抛物件,必要时挂安全网、戴安全帽;各类物料、工具摆放规范并做好防坠落措施,禁止无关人员靠近施工区;5建立安全机构,配备安检人员,完善安全检查工作制度;每工作班应配备专职安全员,检查落实工作中的相关措施;6灌浆前应检查相应灌浆管的完好程度,防止灌浆过程中由于压力过大,造成管路爆裂;7施工过程应遵守有关安全规范,进入施工现场的人员,必须佩戴安全防护用具,且安全帽必须系带;危险处设置安全标志牌;8加强个体安全防护,安全意识教育,提高员工安全意识,正确使用安全帽、安全带等;9定期检查送料小车牵引钢丝绳,发现断丝及时更换;每天开工前必须人认真检查提升系统,发现问题及时处理；运行期间,每天对送料小车卷扬机系统、导向轮打一次黄油进行保养;10施工用电严格按照施工现场临时用电技术规范的要求施作,工地照明、高压电力线路的架设要顺直、标准,保证绝缘良好;各种施工机械和电气设备均设置漏电保护器,挂安全标志牌,各开关箱做好标识,确保用电安全;11施工现场杜绝任何明火,施工人员不允许带火机及气体火具进入施工现场,每天由专职人员检查落实,照明灯具采用防爆灯;进场材料集中堆放于施工现场外的转向材料库内,仓库内材料分类挂牌标识,设专人保管;施工现场还需配备足够的消防器材,并设有专职安全员,参与施工的管理人员及工人要经过消防器材的使用及消防知识的培训;12用于清洗灌浆泵和管路设备的丙酮等易燃材料要用铁桶封装,不可随意倒卸,防止引发火灾等安全事故;由专人每班运出施工现场,采用户外沙堆挥发、燃烧;燃烧时先倒出溶剂在沙堆上,待挥发30分钟后再燃烧;严禁在桶内燃烧,以防引起爆炸;13化灌结束后施工人员应先检查留样浆液是否开始固化,当浆液胶凝固化时,才可以取下阻塞器;14未尽事宜均按指挥部安委会和项目部的安全生产、文明施工的管理办法执行;环境因素及技术措施9.2.1 环境因素1机械产生的噪声对人体的健康影响,超标噪声,对人体职业性伤害;2有毒有害废气、弃物排放,有毒有害气体对人体健康的伤害;3水、电能源的非正常消耗,造成能源浪费;4生产废水不经处理的直接排放,造成水源、水体污染;5施工过程中出现的环氧浆液剩料及废料,对周围环境造成污染;9.2.2 环境因素技术措施1对施工机械产生超标噪声进行控制,减少对作业人员的职业危害;2尽量避免皮肤直接接触浆液,作业人员佩戴有效防护用品,隧洞施工保持通风良好,必要时配备通风设备,做好防毒工作,安全监察部加强监督管理;3制定相应的管理规定,对施工人员进行相应的培训和教育,增强节约能源和资源的意识,对一些废旧物品能回收利用的尽可能回收利用;4废水必须汇集到污水处理池,经三级沉淀处理后排放；沉淀池定期清理,统一运至弃渣场;5在施工过程中出现的环氧浆液剩料及废料,要采用密闭铁桶封装,由每班人员运出施工现场,进入专项仓库保管;施工人员不得随意倒排,以免污染;6未尽事宜均按指挥部安委会和项目部的安全生产、文明施工的管理办法执行;10 建议下斜井灌浆施工存在水泥灌浆与化学灌浆施工共用一个施工平台,施工生产交叉作业,目前,水泥灌浆施工进度每天约完成二排孔,而下斜井化学灌浆孔位比较分散,工作联系性不强,并且化学浆液胶凝时间需8～10h,导致化灌施工完成后,拔塞时间等待过长,影响作业平台移动,最终影响水泥灌浆施工进度;针对此情况,为确保下斜井灌浆施工进度,建议灌浆封孔装置部采用常规阻塞器,采用早强水泥预埋灌浆管,灌浆管采用铜管接孔口压力装置,化灌施工完成后,立即断管封孔,缩短化灌施工循环时间;。
高压隧洞钢衬埋管接触灌浆施工技术作者：英鹏涛宋国炜来源：《珠江水运》2013年第19期摘要：惠州抽水蓄能电站引水支管和尾水支管均为钢衬钢筋混凝土结构，引水支管最大水头630m，为减少因钻孔灌浆对钢衬母材的损伤，提高钢衬的强度，采用埋管方式进行接触灌浆，效果较好，对类似工程有一定的借鉴意义。
关键词：抽水蓄能电站钢衬埋管方式接触灌浆1.工程概况惠州抽水蓄能电站（下称惠蓄电站）位于广东省惠州市博罗县城郊，距广州112km，距惠州市20km，距深圳77km，装机容量2400MW，分两厂布置。
枢纽建筑物由上水库、下水库、输水系统、地下厂房洞室群及地面开关站等建筑物组成。
A厂/ B厂输水系统总长分别为4493m/4487m，最大水头约630m，采用一洞四机布置方式，高压岔管及尾水岔管均为“卜”形岔管结构。
引水隧洞、尾水隧洞成洞径均为8.5m，分岔后的引水支管管径为3.5m、尾水支管管径为4.0m。
引水支管、尾水支管（尾闸前段）采用钢衬钢筋混凝土衬砌，钢衬厚度38mm，其余洞段均为钢筋混凝土衬砌。
2.接触灌浆的原因衬砌混凝土施工时，钢衬底部与混凝土之间会产生缝隙，通过接触灌浆填充缝隙，改善接触面的完整性，增强钢筋混凝土衬砌与钢衬的联合承载能力，提高隧洞的抗变形能力。
3.接触灌浆方式钢衬接触灌浆较多采用钻孔灌浆法，惠蓄电站的引水支管承受的内水压力较高（约6.3MPa），钻孔灌浆会对钢衬母材造成损伤，另外，钢衬采用高强钢板，不易钻孔和封孔，因此采用埋管方式进行灌浆。
4.接触灌浆施工4.1接触灌浆预埋管的布置根据钢衬混凝土正常浇筑情况，以及现场敲击检查，脱空区域主要集中在钢管底部90°范围，另外在引水和尾水支管钢管的声波检查情况看，出现较大缝隙的部位也在钢管底部。
因此钢衬接触灌浆主要集中在钢管底部90°范围。
由于钢衬段比较长，灌浆应分区布置，灌浆区布置的原则：①保证预埋管的出浆口与缝面连同顺畅；②灌浆管路尽量顺直、弯头少；③同一灌区的进浆管和回浆管管口集中，便于区分。
