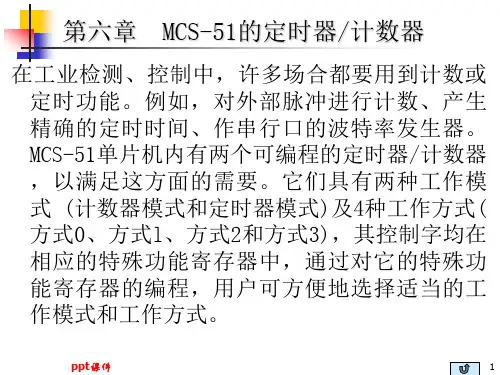

第4章定时/计数器本章要点定时/计数器的工作原理定时/计数器的控制寄存器和方式寄存器定时/计数器的工作方式、计数初值的设置以及各种工作方式下的应用编程4.1 定时/计数器的结构及工作原理MCS-51单片机内部由两个16位可编程的定时/计数器，即定时器T0和定时器T1，52系列单片机提供3个定时器，第三个定时器为T2。
它们既可以用作定时器，又可用作计数器。
我们主要讲51系列单片机的定时/计数器。

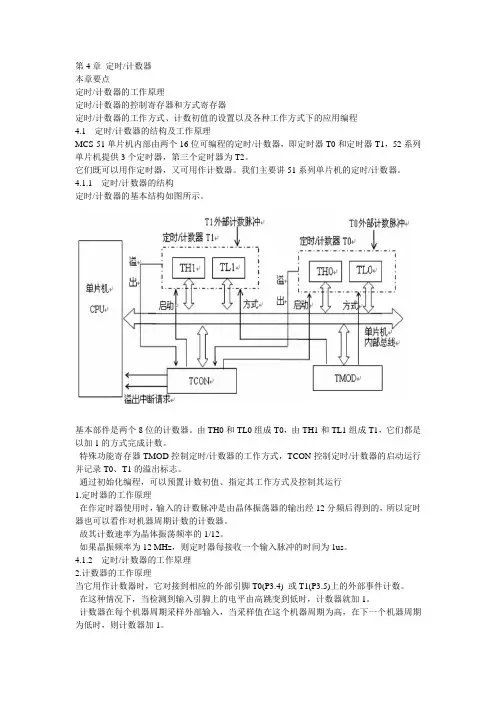

4.1.1 定时/计数器的结构定时/计数器的基本结构如图所示。
基本部件是两个8位的计数器。
由TH0和TL0组成T0，由TH1和TL1组成T1，它们都是以加1的方式完成计数。
特殊功能寄存器TMOD控制定时/计数器的工作方式，TCON控制定时/计数器的启动运行并记录T0、T1的溢出标志。

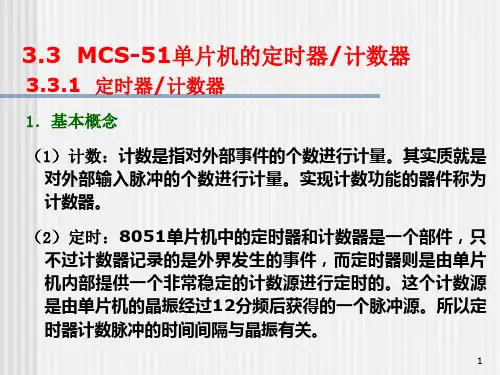

通过初始化编程，可以预置计数初值、指定其工作方式及控制其运行1.定时器的工作原理在作定时器使用时，输入的计数脉冲是由晶体振荡器的输出经12分频后得到的，所以定时器也可以看作对机器周期计数的计数器。
故其计数速率为晶体振荡频率的1/12。
如果晶振频率为12 MHz，则定时器每接收一个输入脉冲的时间为1us。
4.1.2 定时/计数器的工作原理2.计数器的工作原理当它用作计数器时，它对接到相应的外部引脚T0(P3.4) 或T1(P3.5)上的外部事件计数。
在这种情况下，当检测到输入引脚上的电平由高跳变到低时，计数器就加1。
计数器在每个机器周期采样外部输入，当采样值在这个机器周期为高，在下一个机器周期为低时，则计数器加1。
因此计数器需要两个机器周期来识别一个从高到低的跳变，故最高计数速率为晶振的1/24。
不管是定时还是计数工作方式，定时器在运行时不占用CPU的时间，除非产生溢出才可能中止CPU的当前操作。
可见，定时/计数器是单片机内部效率高且工作灵活的部件。
这里要强调一点，MCS-51系列单片机的定时/计数器采用的是加1计数方式。
即单片机内部的计数器从初值开始一直加1，直到产生溢出为止。
51单片机定时器详细全解.上看了很多几本单片机的书，对51定时器的认识又有了一些新的变化。
开局一张图（一个简单的单片机程序），其实文章也是来解释这个代码的写法。
在此，后面也会对STC官方的库，做详细的解读和使用我们使用串口，设置它的寄存器一共4种模式，八位的可变2位，4个状态B6位为0的时候，B7用于帧错误检测，当检测到一个无效的停止位的时候，UART设置它，软件清0.这个方式0，是使用一个专用的SBUF发送的TI标志位发送完以后，自动的变1，相对于有了一个中断。
然后中断系统处理，处理完以后就要把状态变回去。
RI也是，一发一收接收的一个函数这里是注意的编程要点这里要开启UART的中断，先开启大中断，接着开启串口的中断REN是收发功能的开关1，2，3都是异步通信，0是移位寄存器接下来配置定时器只有两个寄存器，灵活使用要TCON是这样的TR1，相对于是使能位关于定时器不得不说，而且最近看了几本相对古老的书，真的很清晰，现在的书比喻一堆也不知道想说什么。
对51来说，其实是只有4种方式：1、51单片机计数器的脉冲输入脚。
主要的脉冲输入脚有Px,y，也指对应T0的P3.4和对应T1的P3.5，主要用来检测片外来的脉冲。
而引脚18和19则对应着晶振的输入脉冲，脉冲的频率和周期为:F = f/12 = 11.0592M/12 = 0.9216MHZ T = 1/F = 1.085us2、定时器有两种工作模式，分别为计数模式和定时模式。
对Px,y 的输入脉冲进行计数为计数模式。
定时模式，则是对MCU的主时钟经过12分频后计数。
因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。
所谓的定时器就是恒定的数数。
3、51计数器的计数值存放于特殊功能寄存器中。
T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)其实就是容器，存放脉冲数的这是我们单片机的4种定时器模式4、TLx与THx之间的搭配关系以下的进制，就是向前进位的意思。
